Twoja spoina jest dobra czy doskonała? Zrozum i zastosuj normę PN-EN ISO 5817

Norma PN-EN ISO 5817: Jak profesjonalnie oceniać jakość spoin? Praktyczny przewodnik.

W świecie spawalnictwa precyzja i jakość nie są jedynie celem – są absolutną koniecznością. Od monumentalnych konstrukcji stalowych po precyzyjne elementy maszyn, trwałość i bezpieczeństwo zależą od jednego kluczowego elementu: jakości złącza spawanego. Ale jak obiektywnie ocenić, czy spoina jest „dobra”? Tutaj z pomocą przychodzi fundament współczesnej kontroli jakości – norma PN-EN ISO 5817:2023-11. W tym artykule przeprowadzimy Cię przez jej zawiłości, tłumacząc wszystko w sposób zrozumiały i praktyczny.

Czym jest norma PN-EN ISO 5817 i dlaczego jest tak ważna?

Norma PN-EN ISO 5817 „Spawanie — Złącza spawane ze stali, niklu, tytanu i ich stopów (z wyjątkiem spawania wiązką) — Poziomy jakości dla niezgodności spawalniczych” to międzynarodowy standard, który określa trzy poziomy jakości dla złączy spawanych w zależności od rodzaju i wielkości wykrytych niezgodności.

Mówiąc prościej, jest to uniwersalny „słownik” i „linijka” dla spawaczy i inspektorów na całym świecie. Pozwala w sposób jednoznaczny i powtarzalny ocenić, czy dana spoina spełnia określone wymagania projektowe i może być dopuszczona do eksploatacji.

Dlaczego to jest kluczowe?

• Bezpieczeństwo: Norma pomaga zapewnić, że konstrukcje są wolne od krytycznych wad, które mogłyby prowadzić do katastrofy.
• Jednoznaczność: Eliminuje subiektywne oceny w stylu „chyba jest dobrze”. Zamiast tego daje twarde dane i mierzalne kryteria.
• Podstawa kontraktów: W zamówieniach i projektach technicznych niemal zawsze znajduje się odwołanie do wymaganego poziomu jakości wg ISO 5817.

Trzy Poziomy Jakości: B, C, D – Co oznaczają w praktyce?

Norma definiuje trzy poziomy jakości, które odpowiadają różnym wymaganiom eksploatacyjnym. Kluczowe jest zrozumienie, że nie ma tu poziomu „A”.

Poziom Jakości B – Najwyższe Wymagania

To najbardziej rygorystyczny poziom, wymagany dla złączy poddanych największym obciążeniom dynamicznym, ciśnieniowym lub pracujących w krytycznych warunkach. Niezgodności są tu praktycznie niedopuszczalne lub ich dopuszczalne wymiary są minimalne.

• Zastosowanie: Elementy lotnicze, odpowiedzialne konstrukcje mostowe, zbiorniki wysokociśnieniowe, elementy maszyn o kluczowym znaczeniu.
• Wymagania: Osiągnięcie poziomu B wymaga najwyższych umiejętności spawacza, precyzyjnie przygotowanego materiału i sprzętu spawalniczego z najwyższej półki, który zapewnia stabilny i powtarzalny proces.

Poziom Jakości C – Wymagania Średnie (Standardowe)

To najczęściej spotykany i wymagany poziom jakości w ogólnym budownictwie maszyn i konstrukcji stalowych. Stanowi on rozsądny kompromis między jakością a kosztami wykonania. Dopuszcza pewne niewielkie niezgodności, które nie wpływają na integralność strukturalną przy standardowych obciążeniach.

• Zastosowanie: Hale stalowe, elementy maszyn rolniczych, balustrady, ogólne konstrukcje nośne.
• Wymagania: Jest to poziom, który powinien osiągać każdy kompetentny spawacz przy zachowaniu dobrych praktyk warsztatowych.

Poziom Jakości D – Wymagania Niższe

Najmniej restrykcyjny poziom, stosowany dla złączy drugorzędnych, które nie przenoszą znacznych obciążeń i gdzie estetyka lub wytrzymałość nie są priorytetem. Dopuszcza największe i najliczniejsze niezgodności.

• Zastosowanie: Elementy ogrodzeń, konstrukcje tymczasowe, niekonstrukcyjne połączenia.

Jakie niezgodności spawalnicze opisuje norma ISO 5817?

Norma systematyzuje szeroki wachlarz potencjalnych wad. Każdej z nich przypisuje limity dopuszczalnych wymiarów (np. długość, wysokość, średnica) dla każdego z trzech poziomów jakości. Oto niektóre z najważniejszych:

• Niezgodności powierzchniowe:
  • Pęknięcia: Generalnie niedopuszczalne na żadnym poziomie.
  • Podtopienie (wcięcie): Ostre wcięcie w materiał rodzimy przy krawędzi spoiny.
  • Nawis: Nadmiar spoiwa bez wtopienia w materiał.
  • Nadmierny nadlew: Zbyt duża wysokość lica spoiny.
  • Pory (pęcherze gazowe): Małe pustki w spoinie.
  • Przyklejenia i braki przetopu: Brak wtopienia między ściegami lub między spoiną a materiałem.
• Niezgodności wewnętrzne (wykrywane głównie badaniami nieniszczącymi):
  • Pęcherze, pory, wtrącenia stałe.
  • Brak wtopienia i niepełny przetop.

Norma ISO 5817 w praktyce – jak z niej korzystać?

1. Krok 1: Sprawdź dokumentację. Projekt techniczny lub specyfikacja (WPS) musi określać wymagany poziom jakości (np. „Jakość spoin pachwinowych zgodnie z PN-EN ISO 5817 poziom C”).

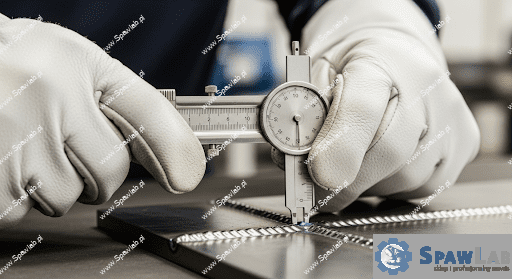

2. Krok 2: Dokonaj inspekcji wizualnej (VT). Przy użyciu odpowiedniego oświetlenia i, w razie potrzeby, prostych narzędzi pomiarowych (spoinomierze, suwmiarki), dokładnie obejrzyj spoinę, szukając widocznych niezgodności.
3. Krok 3: Zmierz i porównaj. Zmierz zidentyfikowaną niezgodność (np. wysokość podtopienia) i porównaj wynik z wartościami dopuszczalnymi w tabelach normy dla wymaganego poziomu jakości.
4. Krok 4: Wydaj werdykt. Jeśli wszystkie niezgodności mieszczą się w limitach – spoina jest akceptowalna. Jeśli choć jedna przekracza dopuszczalną wartość – złącze musi zostać naprawione i ponownie poddane kontroli.

Rola Sprzętu i Materiałów w Osiąganiu Najwyższej Jakości

Osiągnięcie, a zwłaszcza powtarzalne utrzymanie poziomu jakości B, jest niemożliwe bez synergii trzech elementów: umiejętności spawacza, jakości materiałów i niezawodności sprzętu.

• Sprzęt spawalniczy: Nowoczesne półautomaty spawalnicze, takie jak te od Migatronic, Böhler czy GYS, oferują stabilny łuk i precyzyjną regulację parametrów, co minimalizuje ryzyko powstawania wad.
• Materiały dodatkowe: Druty i elektrody od voestalpine Böhler Welding gwarantują jednolity skład chemiczny i powtarzalne właściwości, co jest kluczowe dla uzyskania czystej i wytrzymałej spoiny.
• Ochrona spawacza: Doskonała widoczność jeziorka spawalniczego, jaką zapewniają przyłbice automatyczne Optrel, pozwala spawaczowi na bieżąco kontrolować proces i natychmiast reagować na wszelkie nieprawidłowości.

Podsumowanie: Norma ISO 5817 jako Twój kompas jakości

Norma PN-EN ISO 5817 nie jest tylko suchym dokumentem. To potężne narzędzie, które wprowadza porządek, obiektywizm i bezpieczeństwo do świata spawalnictwa. Jej zrozumienie i umiejętność zastosowania w praktyce oddziela amatorów od prawdziwych profesjonalistów. Traktuj ją nie jako ograniczenie, ale jako mapę, która poprowadzi Cię do wykonania spoiny o gwarantowanej, światowej klasie jakości.
