Przewód Masowy: Cichy Bohater Czy Najsłabsze Ogniwo Twojego Spawania?

W świecie spawalnictwa, gdzie dyskusje zdominowane są przez zaawansowane funkcje spawarek inwertorowych, synergię czy najnowsze generacje przyłbic automatycznych marki Optrel, jeden z kluczowych komponentów jest notorycznie pomijany. Mowa o przewodzie masowym. Dla wielu to tylko „ten drugi kabel”, jednak w rzeczywistości jest on fundamentem stabilnego procesu spawania, gwarantem bezpieczeństwa i cichym strażnikiem żywotności Twojego sprzętu. Błędny dobór lub zły stan techniczny przewodu masowego to prosta droga do frustracji, wadliwych spoin i poważnego ryzyka.

W tym artykule dogłębnie przeanalizujemy, dlaczego przewód masowy jest tak istotny, jakie są konsekwencje jego zaniedbania i jak świadomie wybrać produkt, który sprosta najcięższym warunkom przemysłowym.

Rola Przewodu Masowego w Obwodzie Spawalniczym

Aby zrozumieć wagę problemu, musimy wrócić do podstaw elektrotechniki. Proces spawania łukowego (MMA, MIG/MAG, TIG) opiera się na zamkniętym obwodzie elektrycznym. Prąd o wysokim natężeniu płynie ze źródła (spawarki), poprzez przewód elektrodowy (lub uchwyt MIG/TIG), jarzący się łuk, materiał spawany, a następnie musi wrócić do źródła. Tę drogę powrotną zapewnia właśnie przewód masowy.

Można to porównać do łańcucha – jego wytrzymałość jest równa wytrzymałości jego najsłabszego ogniwa. W obwodzie spawalniczym tym najsłabszym ogniwem bardzo często jest właśnie wadliwy, źle dobrany lub nieprawidłowo podłączony kabel masowy.

Konsekwencje Stosowania Niewłaściwego Przewodu Masowego

Zaniedbanie tego elementu prowadzi do kaskady problemów, które bezpośrednio wpływają na trzy kluczowe obszary: jakość pracy, żywotność sprzętu i bezpieczeństwo.

1. Spadek Jakości i Stabilności Łuku Spawalniczego

Niewłaściwy przewód masowy (o zbyt małym przekroju lub uszkodzony) generuje znaczny opór elektryczny. Skutkuje to:

• Niestabilnym łukiem: Łuk „pływa”, błądzi, ma problemy z zajarzeniem i gaśnie w nieoczekiwanych momentach.
• Zwiększonym rozpryskiem: Wahania napięcia w obwodzie prowadzą do gwałtownego odrywania się kropel metalu, co generuje nadmierny rozprysk, a tym samym konieczność czasochłonnego czyszczenia.
• Niejednolitym przetopem: Brak stabilności prądu uniemożliwia uzyskanie równego i powtarzalnego wtopienia, co jest niedopuszczalne w przypadku spoin odpowiedzialnych i jest niezgodne z wymogami norm, np. PN-EN ISO 5817.

2. Ryzyko Przegrzania i Uszkodzenia Sprzętu

Wysoki opór na przewodzie masowym działa jak grzałka. Energia elektryczna, zamiast być wykorzystana do topienia metalu, zamieniana jest w ciepło.

• Przegrzewanie się kabla i zacisku: Gorący zacisk masowy i kabel to pierwszy sygnał alarmowy. Może to prowadzić do stopienia izolacji i trwałego uszkodzenia przewodu.
• Obciążenie i uszkodzenie spawarki: Spawarka, próbując skompensować spadki napięcia w obwodzie, pracuje pod zwiększonym obciążeniem. Może to prowadzić do przegrzania i uszkodzenia jej podzespołów elektronicznych, w tym kosztownych modułów mocy. Dotyczy to zarówno profesjonalnych urządzeń Migatronic czy GYS, jak i starszych modeli Kemppi czy ESAB.

3. Poważne Zagrożenie dla Bezpieczeństwa Operatora

To najważniejszy aspekt. Słabe połączenie masy może prowadzić do tego, że prąd spawalniczy będzie szukał innej, łatwiejszej drogi powrotu. Może nią być stół spawalniczy, metalowe elementy konstrukcji hali, a w najgorszym wypadku – ciało operatora. Ryzyko porażenia prądem drastycznie wzrasta. Dodatkowo, przegrzewający się przewód masowy i iskry w miejscu słabego styku z materiałem to prosta droga do zaprószenia ognia.

Jak Dobrać Idealny Przewód Masowy? Kluczowe Parametry

Świadomy wybór przewodu to inwestycja, która zwraca się wielokrotnie. Należy zwrócić uwagę na cztery fundamentalne cechy.

1. Prąd Spawania (Amperaż)

Podstawowa zasada: im wyższy prąd spawania, tym większy musi być przekrój żyły miedzianej przewodu. Używanie przewodu 200A do spawania prądem 400A jest technicznym i eksploatacyjnym błędem.

2. Przekrój Żyły Przewodu (mm²)

To jest realny wskaźnik wydajności prądowej, a nie zewnętrzna grubość izolacji. Profesjonalne kable spawalnicze, jak H01N2-D, mają jasno określony przekrój. Zbyt mały przekrój powoduje wspomniany wcześniej wzrost oporu i spadek napięcia.

3. Długość Przewodu

Z każdym metrem przewodu rośnie jego rezystancja, a co za tym idzie – spadek napięcia. Dlatego do spawania w większej odległości od źródła prądu należy stosować przewody o większym przekroju, aby skompensować ten efekt.

4. Jakość Wykonania: Zacisk i Połączenia

Nawet najlepszy kabel nie spełni swojej roli, jeśli będzie połączony ze słabej jakości zaciskiem. Uchwyt masowy musi gwarantować dużą powierzchnię styku i silny docisk, aby zapewnić połączenie o niskiej rezystancji. Połączenie kabla z zaciskiem i wtykiem musi być solidnie zaprasowane hydraulicznie, aby uniknąć przegrzewania się w tych newralgicznych punktach.

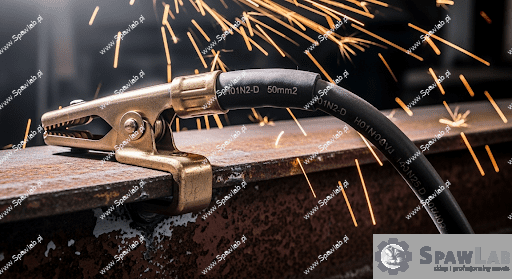

Przewody Masowe Spawlab.pl – Inżynierska Precyzja i Wytrzymałość

Rozumiejąc, jak krytycznym elementem jest przewód masowy oraz przewód elektrodowy, w Spawlab.pl podjęliśmy decyzję o uruchomieniu własnej produkcji profesjonalnych przewodów spawalniczych.

Nasze przewody zostały zaprojektowane i obliczone pod kątem najcięższych warunków przemysłowych przez Mgr inż. Jarosława Kołaskiego, IWE (Międzynarodowego Inżyniera Spawalnika). Każdy produkt jest wynikiem precyzyjnych kalkulacji uwzględniających obciążalność prądową, spadki napięcia i wytrzymałość mechaniczną.

Stosujemy wyłącznie certyfikowane, polskie kable miedziane typu H01N2-D o odpowiednio dobranym przekroju oraz mosiężne zaciski i wtyki gwarantujące najlepsze przewodnictwo. Każde połączenie jest zaprasowywane hydraulicznie dla maksymalnej trwałości i bezpieczeństwa.

Przykładowe konfiguracje z naszej oferty PRO:

W naszej ofercie znajdziesz przewody o różnych długościach (3m, 5m, 10m i inne na zamówienie) i przekrojach, idealnie dopasowane do spawarek Voestalpine Böhler Welding, Migatronic, GYS czy Megmeet oraz innych profesjonalnych marek, których jesteśmy liderem sprzedaży i oficjalnym serwisem w Polsce.

Podsumowanie: Nie Oszczędzaj na Fundamentach

Przewód masowy nie jest luksusowym dodatkiem, a fundamentalnym elementem warsztatu każdego spawacza – od hobbysty po inżyniera w zakładzie produkcyjnym. Inwestycja w wysokiej jakości, profesjonalnie wykonany kabel masowy to bezpośrednia inwestycja w:

• Wyższą jakość i powtarzalność spoin.
• Wydłużenie żywotności drogiego sprzętu spawalniczego.
• Bezpieczeństwo własne i współpracowników.
• Oszczędność czasu i nerwów.

Nie pozwól, aby najsłabsze ogniwo decydowało o efekcie Twojej pracy. Sprawdź swój obecny przewód, a jeśli budzi on wątpliwości, postaw na sprawdzone, inżynierskie rozwiązania.

Zapraszamy do zapoznania się z naszą pełną ofertą przewodów masowych i elektrodowych własnej produkcji. Nasz zespół ekspertów z przyjemnością pomoże dobrać produkt idealnie dopasowany do Twoich potrzeb.
