Ewolucja środków ochrony indywidualnej (ŚOI) w spawalnictwie to proces napędzany twardymi danymi i rosnącą świadomością zagrożeń. Przeszliśmy długą drogę od prostych, pasywnych tarcz ręcznych do zintegrowanych systemów aktywnie chroniących zdrowie operatora. Impulsem do tej zmiany stała się naukowa identyfikacja dymów spawalniczych jako czynnika wysoce niebezpiecznego.
Dymy te są złożoną mieszaniną toksycznych cząstek i gazów, w tym tlenków metali. Długotrwała ekspozycja prowadzi do poważnych schorzeń układu oddechowego, neurologicznego, a nawet nowotworów. Badania obrazujące skalę problemu są alarmujące: spawacz pracujący w standardowym trybie 8-godzinnym może wchłonąć w ciągu roku nawet do 11 gramów pyłu stali węglowej.
W odpowiedzi, organy regulacyjne w Unii Europejskiej i na świecie zaostrzyły przepisy BHP. Wymusiło to na przemyśle implementację skuteczniejszych rozwiązań. W rezultacie, systemy z wymuszonym przepływem powietrza (PAPR) stały się standardem w profesjonalnych zastosowaniach, oferując najwyższy poziom ochrony.
System Migatronic Operator, łączący zaawansowaną przyłbicę spawalniczą ze zintegrowanym systemem PAPR, jest odpowiedzią na te wyzwania. Rynek oferuje wiele rozwiązań, jednak profesjonaliści wymagają rozwiązań z najwyższej półki, takich jak przyłbice spawalnicze Migatronic. Niniejszy artykuł przedstawia szczegółową analizę techniczną tego systemu, weryfikując jego parametry w kontekście kluczowych norm bezpieczeństwa i ergonomii przemysłowej.
Dekodowanie Norm: Co Oznacza Najwyższa Ochrona (EN 12941 TH3P)?
Kluczowym elementem zestawu Migatronic Operator jest system PAPR, zaprojektowany do zapewnienia najwyższego poziomu ochrony dróg oddechowych. Jego skuteczność nie jest deklaracją marketingową, lecz jest potwierdzona certyfikacją według rygorystycznej normy europejskiej.
System jest certyfikowany zgodnie z normą EN 12941, w klasie TH3P. Zrozumienie tego oznaczenia jest kluczowe:
- TH3 (Klasa ochrony): Jest to najwyższa możliwa klasa ochrony dla tego typu urządzeń. Norma określa maksymalny dopuszczalny przeciek wewnętrzny, czyli ilość zanieczyszczeń, która może teoretycznie przedostać się do strefy oddychania. Dla klasy TH3, wartość ta wynosi zaledwie 0.2%. Gwarantuje to wyjątkowe bezpieczeństwo nawet w silnie zanieczyszczonych środowiskach.
- P (Rodzaj filtra): Oznacza filtr cząstek stałych. System Migatronic jest standardowo wyposażony w filtr klasy P3, który charakteryzuje się skutecznością filtracji na poziomie 99.997% dla cząstek unoszących się w powietrzu, w tym dymów spawalniczych, pyłów i aerozoli.
Jednostka napędowa systemu dostarcza stały, regulowany przepływ przefiltrowanego powietrza na dwóch poziomach: 170+ l/min (niska prędkość) oraz 210+ l/min (wysoka prędkość), pozwalając na dostosowanie do intensywności pracy. Ten poziom ochrony definiuje systemy klasy premium, takie jak Migatronic Operator w wersji PAPR-ready (82920102).
Optyka Bez Kompromisów: Analiza Filtra ADF Klasy 1/1/1/1 (EN 379)
Sercem każdej nowoczesnej przyłbicy jest automatyczny filtr spawalniczy (ADF). Jego jakość decyduje nie tylko o bezpieczeństwie wzroku, ale także o precyzji pracy, zmęczeniu i finalnej jakości spoiny.
Filtr w przyłbicy Migatronic Operator osiąga najwyższą możliwą klasę optyczną 1/1/1/1 zgodnie z normą EN 379. Norma ta ocenia jakość filtra w czterech krytycznych kategoriach (gdzie „1” to wynik najlepszy, a „3” najsłabszy):
- Klasa optyczna (Dokładność widzenia): Ocenia, czy soczewka zniekształca obraz. Klasa „1” gwarantuje obraz ostry i pozbawiony dystorsji.
- Klasa rozproszenia światła: Mierzy klarowność soczewki i obecność mikroskopijnych zanieczyszczeń, które mogłyby powodować zamglenie obrazu.
- Klasa jednorodności przyciemnienia: Sprawdza, czy stopień zaciemnienia jest idealnie równomierny na całej powierzchni filtra, bez jaśniejszych lub ciemniejszych plam.
- Klasa zależności kątowej: Weryfikuje, czy obraz pozostaje stały i wyraźny, nawet gdy spawacz patrzy na łuk pod ostrym kątem.
Osiągnięcie klasy 1/1/1/1 świadczy o bezkompromisowej jakości optycznej, zapewniającej najczystszy i najdokładniejszy możliwy obraz jeziorka spawalniczego.
Kluczowe Parametry Techniczne Filtra w Modelach Operator
Poza najwyższą klasą optyczną, filtr ADF w modelu Operator wyróżnia się szeregiem parametrów kluczowych dla profesjonalisty. Te kluczowe parametry definiują każdy model z serii, w tym popularny Migatronic Operator (82910102).
Technologia True Colour i Pole Widzenia
Filtr wykorzystuje technologię True Colour, która pozwala na znacznie bardziej naturalne i realistyczne odwzorowanie kolorów w stanie zaciemnionym. W przeciwieństwie do tradycyjnych filtrów o zielonkawym zabarwieniu, True Colour ułatwia identyfikację szczegółów jeziorka spawalniczego i redukuje zmęczenie oczu.
Parametr ten jest wspierany przez duże pole widzenia o wymiarach $107 \times 75$ mm, które zapewnia szeroką perspektywę na obszar roboczy i jego bezpośrednie otoczenie.
Niezawodność i Zasilanie
Niezawodność działania filtra jest absolutnie krytyczna. System Migatronic opiera się na czterech niezależnych czujnikach łuku. Gwarantuje to bezbłędne wykrywanie łuku, nawet w trudnych pozycjach, przy zasłonięciu części czujników lub podczas spawania TIG przy bardzo niskich prądach (już od 2 A).
- Czas przełączania: Niezwykle szybki czas reakcji filtra, wynoszący 1/25,000 sekundy (mierzony w $55^{\circ}$C), zapewnia natychmiastową ochronę wzroku w momencie zajarzenia łuku.
- Zasilanie: Filtr wykorzystuje hybrydowy system zasilania, składający się z ogniwa słonecznego oraz dwóch wymiennych baterii litowych CR2450 jako źródła zapasowego.
Sterowanie i Wszechstronność
Przyłbica jest przystosowana do szerokiego spektrum procesów:
- Zakresy zaciemnienia: Filtr oferuje dwa regulowane zakresy: DIN 5-8 (idealny do cięcia plazmowego i spawania gazowego) oraz DIN 9-13 (dla większości metod spawania łukowego).
- Stan jasny: Stan spoczynkowy filtra to DIN 3, co zapewnia doskonałą widoczność podczas przygotowywania materiału i pozycjonowania.

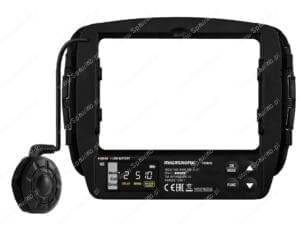

- Sterowanie: Wszystkie parametry (zaciemnienie, czułość, opóźnienie powrotu 0.1-1.0s) są kontrolowane przez wewnętrzny, cyfrowy panel z wyświetlaczem.
Ergonomia i Efektywność Operacyjna: Jak Projekt Wpływa na „Arc-On Time”
W spawalnictwie produkcyjnym kluczowym wskaźnikiem jest „arc-on time” (czas pod łukiem). Ergonomia sprzętu ma bezpośredni wpływ na ten wskaźnik. System zaprojektowano tak, aby minimalizować przestoje i dyskomfort, utrzymując spawacza w gotowości do pracy.
Konstrukcja Skorupy i Więźby
- Materiał i Certyfikacja: Skorupa wykonana jest z nylonu o wysokiej odporności na uderzenia („High Impact Resistance Nylon”). Posiada certyfikację EN 175, klasa B, co potwierdza odporność na uderzenia cząstek o dużej prędkości (do 120 m/s). Oznacza to, że przyłbica jest w pełni certyfikowana również do procesów szlifowania i cięcia.
- Wyważenie: Wytrzymała skorupa, obecna w modelu Migatronic Operator (82910104), charakteryzuje się niskim profilem i nisko położonym środkiem ciężkości. Minimalizuje to moment obrotowy działający na głowę i redukuje zmęczenie mięśni karku.
- Więźba: W pełni regulowana, 5-punktowa więźba została zaprojektowana, aby równomiernie rozłożyć ciężar, minimalizując punkty nacisku i zapewniając wysoki komfort.
Funkcjonalność Podnosząca Wydajność
Migatronic Operator posiada dwie unikalne cechy znacząco podnoszące efektywność:
- Zwiększona świadomość sytuacyjna: Unikalną cechą są boczne wizjery o stałym zaciemnieniu DIN 5. Poszerzają one pole widzenia spawacza do $180^{\circ}$, co drastycznie poprawia świadomość sytuacyjną, orientację w przestrzeni i bezpieczeństwo.
- Zewnętrzny przycisk trybu szlifowania: Przycisk Grind Mode (DIN 3) umieszczony na zewnątrz skorupy jest kluczowy dla wydajności. Pozwala na błyskawiczne przełączenie funkcji bez zdejmowania przyłbicy, co eliminuje przestoje i upraszcza cykl pracy.
System PAPR: Inżynieria Niezawodności w Praktyce
Poza najwyższą klasą filtracji, system nawiewowy Migatronic został zaprojektowany z myślą o maksymalizacji czasu sprawności operacyjnej (uptime), co jest kluczowe w warunkach przemysłowych.
Niezrównane Zarządzanie Energią
Kluczowym wyróżnikiem rynkowym systemu Migatronic jest jego technologia zasilania oparta na akumulatorach litowo-jonowych (Li-ion).
- Czas ładowania: Standardowy akumulator osiąga pełne naładowanie w zaledwie 1 godzinę. Jest to jeden z najlepszych wyników na rynku. Tak krótki czas, porównywalny z długością przerwy na lunch, minimalizuje ryzyko przestojów.
- Czas pracy: W pełni naładowany standardowy akumulator zapewnia do 9 godzin ciągłej pracy (przy niskim przepływie 170+ l/min), co z zapasem pokrywa standardową 8-godzinną zmianę. (Dostępna jest również wersja Heavy Duty wydłużająca ten czas do 15 godzin).
- Żywotność: Akumulator zaprojektowano na co najmniej 500 cykli ładowania, co przekłada się na niski całkowity koszt posiadania (TCO).
Modułowość Filtrowania i Alarmy

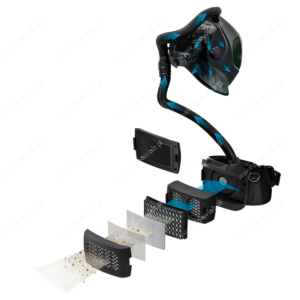

System filtracji jest modułowy. Oprócz standardowego filtra P3, można go rozszerzyć o opcjonalne filtry, takie jak węglowy filtr wstępny (redukcja nieprzyjemnych zapachów) oraz pochłaniacze gazowe A1B1E1K1 (ochrona przed oparami organicznymi, nieorganicznymi, kwaśnymi oraz amoniakiem).
Kluczowym elementem bezpieczeństwa jest trójmodalny system ostrzegawczy. W przypadku niskiego poziomu baterii lub zapchania filtra (spadku przepływu powietrza), system natychmiast informuje użytkownika alarmem dźwiękowym, wizualnym (LED) i wibracyjnym. Taka redundancja zapewnia, że ostrzeżenie zostanie zauważone nawet w głośnym środowisku przemysłowym. Połączenie tej jednostki z przyłbicą Operator w wersji Air (82920102) tworzy kompletny system ochrony klasy TH3P.
Podsumowanie Inżynierskie: Propozycja Wartości Migatronic Operator
Analiza techniczna systemu Migatronic Operator wykazuje, że jest to rozwiązanie pragmatyczne, skoncentrowane na dostarczeniu fundamentalnych parametrów na najwyższym poziomie.
Jego mocne strony są jednoznaczne:
- Bezkompromisowa Ochrona: Najwyższe klasy certyfikacji zarówno dla wzroku (optyka 1/1/1/1 wg EN 379), jak i dróg oddechowych (TH3P wg EN 12941).
- Wyjątkowa Efektywność Operacyjna: Ultra-szybki, 1-godzinny czas ładowania standardowej baterii jest kluczowym wyróżnikiem na rynku, minimalizującym przestoje.
- Doskonała Świadomość Sytuacyjna: Połączenie dużego pola widzenia True Colour z unikalnymi bocznymi wizjerami $180^{\circ}$ zapewnia niezrównaną orientację w otoczeniu.
- Ergonomia Przemysłowa: Certyfikacja skorupy EN 175-B i zewnętrzny przycisk trybu szlifowania realnie wpływają na komfort i produktywność.
System ten nie oferuje łączności Bluetooth ani powiązanych funkcji „smart”, które pojawiają się w segmencie premium. Jego propozycja wartości opiera się na niezawodności operacyjnej i dostarczeniu kluczowych parametrów bezpieczeństwa w bardziej przystępnej cenie. Pełne portfolio systemów Migatronic Operator stanowi strategiczny wybór dla przedsiębiorstw poszukujących optymalizacji bezpieczeństwa i kosztów.
Dlaczego Autoryzowany Dystrybutor Ma Kluczowe Znaczenie?
Inwestycja w zaawansowany system ŚOI, taki jak Migatronic Operator, to nie tylko zakup produktu. To inwestycja w długoterminowe bezpieczeństwo i produktywność zakładu. Aby system zachował swoje parametry certyfikacyjne (szczególnie TH3P) przez cały okres eksploatacji, wymaga on profesjonalnego wsparcia.
Jako autoryzowany dystrybutor i centrum serwisowe Migatronic w Polsce, Spawlab.pl zapewnia:
- Pełną gwarancję i wsparcie techniczne.
- Dostęp do oryginalnych materiałów eksploatacyjnych (filtry, baterie, szybki ochronne), które są niezbędne do utrzymania certyfikacji.
- Profesjonalne przeglądy i serwis, zapewniające, że sprzęt chroniący zdrowie pracowników jest zawsze w 100% sprawny.

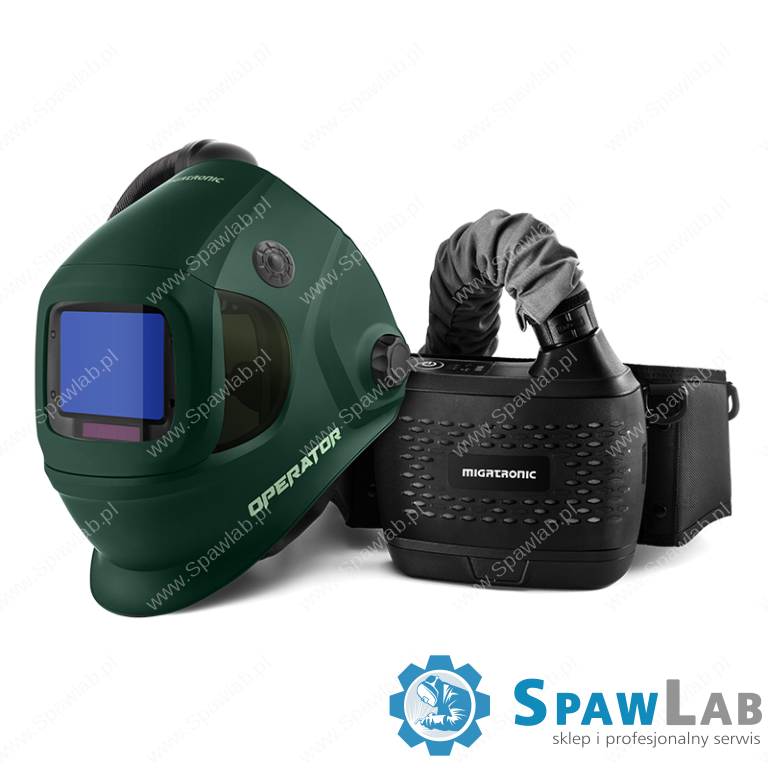

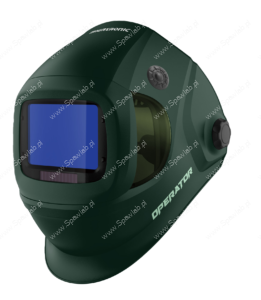

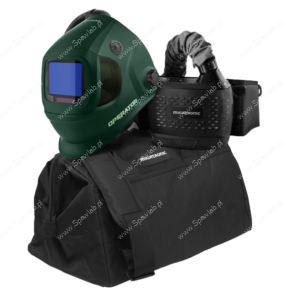

Niezależnie, czy wybór pada na hełm standardowy, taki jak Operator Nordic Pine (82910102) lub Operator Nordic Pine (82910104), czy na kompletny system PAPR z hełmem (82920102), autoryzowane wsparcie gwarantuje maksymalne wykorzystanie potencjału tego sprzętu.
Zapoznaj się z pełną ofertą systemu w https://spawlab.pl/produkt/migatronic-operator-nordic-pine-82910102/naszym sklepie: Przyłbice spawalnicze Migatronic.
