Analiza Porównawcza i Techniczna Systemów Filtracyjnych w Urządzeniach PAPR Firmy Optrel: e3000x i Swiss Air

Wprowadzenie: Analiza Systemów Ochrony Dróg Oddechowych Optrel

Definicja i Cel Technologii PAPR (Powered Air-Purifying Respirator)

Systemy PAPR (Powered Air-Purifying Respirator) stanowią zaawansowaną kategorię środków ochrony indywidualnej (ŚOI) dróg oddechowych. W przeciwieństwie do pasywnych masek filtrujących (działających na zasadzie podciśnienia), system PAPR wykorzystuje zasilaną bateryjnie dmuchawę, która aktywnie zasysa otaczające powietrze.¹ Powietrze to jest następnie tłoczone przez wysokowydajny filtr lub wkład ² i dostarczane do strefy oddychania użytkownika (np. wewnątrz przyłbicy lub półmaski). Kluczową zasadą działania jest wytworzenie stałego nadciśnienia (positive pressure), które aktywnie uniemożliwia przenikanie niefiltrowanych zanieczyszczeń do wnętrza. Technologia ta znajduje szerokie zastosowanie w sektorach o wysokim ryzyku, od opieki zdrowotnej ³ po zastosowania przemysłowe, ze szczególnym uwzględnieniem spawania.⁶ Ramy regulacyjne dla tych systemów są ściśle określone przez organy takie jak Centralny Instytut Ochrony Pracy (CIOP) w Polsce ⁸, Health and Safety Executive (HSE) w Wielkiej Brytanii ¹⁰ oraz Occupational Safety and Health Administration (OSHA) w USA.¹²

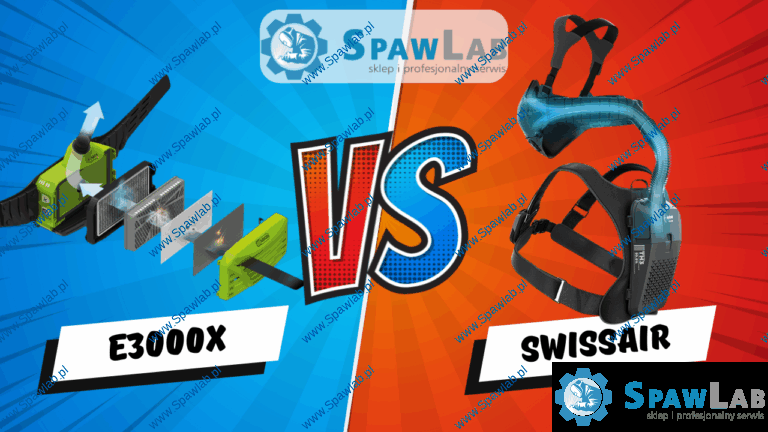

Prezentacja Badanych Systemów: Optrel e3000x vs. Optrel Swiss Air

Niniejsza analiza koncentruje się na dwóch czołowych systemach PAPR firmy Optrel, które, choć służą temu samemu celowi, reprezentują dwie odmienne filozofie projektowe.

Optrel e3000x: System ten jest pozycjonowany jako jeden z najmocniejszych na rynku.¹³ Jest to zintegrowany system przeznaczony do bezpośredniej współpracy z pełnymi przyłbicami spawalniczymi Optrel, takimi jak model Crystal 2.0.¹⁵ Jego konstrukcja ukierunkowana jest na maksymalną wydajność.

Optrel Swiss Air: Opisywany jako „rewolucyjna półmaska PAPR” ¹⁶, ten system stanowi podejście modułowe. Składa się z lekkiej jednostki filtrującej noszonej na plecach i dopasowanej półmaski, która może być noszona pod dowolną, osobną przyłbicą spawalniczą lub osłoną twarzy.¹⁷

Fundamentalna rozbieżność projektowa między tymi dwoma systemami staje się widoczna przy analizie ich specyfikacji technicznych. Dane wykazują drastyczną różnicę w maksymalnym przepływie powietrza: do 240 l/min dla e3000x ¹³ w porównaniu do 130 l/min dla Swiss Air.¹⁷ Różnica ta nie jest przypadkowa, lecz wynika bezpośrednio z odmiennej architektury. System e3000x, jako jednostka zintegrowana, musi utrzymać nadciśnienie w całej, dużej objętości przyłbicy spawalniczej.¹³ System Swiss Air dostarcza przefiltrowane powietrze bezpośrednio do znacznie mniejszej objętości półmaski, co wymaga proporcjonalnie mniejszego natężenia przepływu do utrzymania bezpiecznego nadciśnienia.¹⁷

Reprezentują one zatem fundamentalny wybór inżynieryjny: e3000x priorytetyzuje maksymalną wydajność i całkowitą integrację kosztem większej masy ¹³, podczas gdy Swiss Air priorytetyzuje ergonomię, niską wagę ¹⁹, komfort ¹⁸ i bezprecedensową modułowość ¹⁶, akceptując niższy, choć wciąż wysoce bezpieczny, przepływ powietrza.

Cel i Struktura Raportu

Celem niniejszego raportu jest przeprowadzenie wyczerpującej analizy naukowej i technicznej technologii filtracyjnej stosowanej w obu systemach. Analiza rozpocznie się od szczegółowej specyfikacji technicznej i architektury filtrów (Rozdział 2). Następnie, raport zdekonstruuje ramy regulacyjne i normatywne, w których systemy te funkcjonują (Rozdział 3). W kolejnych krokach, zbadane zostaną naukowe podstawy inżynierii materiałowej i fizyki leżące u podstaw procesów filtracji (Rozdział 4 i 5). Na koniec, technologia ta zostanie osadzona w jej krytycznym kontekście aplikacyjnym – ochronie spawaczy przed specyficznymi zagrożeniami (Rozdział 6), kończąc kompleksową syntezą i wnioskami (Rozdział 7).

Specyfikacja Techniczna i Architektura Filtrów: Optrel e3000x i Swiss Air

Szczegółowa Specyfikacja Systemów

Bezpośrednie porównanie kluczowych wskaźników wydajności (KPI) obu systemów, zebranych z oficjalnych kart technicznych i materiałów producenta, uwidacznia ich różne profile operacyjne, pomimo osiągnięcia tej samej, najwyższej klasy ochrony TH3.

Tabela 1: Porównanie Danych Technicznych Systemów Optrel e3000x i Swiss Air

Inwentaryzacja Komponentów Filtracyjnych (Numery Części)

Kompletna oferta filtrów do systemów Optrel obejmuje nie tylko podstawową ochronę cząstek stałych (P3), ale także wyspecjalizowane rozwiązania do ochrony przed gazami, parami i ozonem. Poniższa tabela stanowi weryfikowalny wykaz materiałowy (Bill of Materials) komponentów filtracyjnych.

Tabela 2: Kompletny Wykaz Filtrów i Numerów Części dla e3000x i Swiss Air

Architektura Filtrów: Stacking (Warstwowanie) vs. Replacing (Zastępowanie)

Analiza danych produktowych z Tabeli 2 ujawnia fundamentalną różnicę w architekturze systemu filtrów, która ma bezpośrednie implikacje dla kosztów eksploatacji i wydajności w środowiskach o zagrożeniach mieszanych.

e3000x (Architektura Warstwowa - Stacking): W przypadku zagrożeń gazowych lub zapachowych, użytkownik systemu e3000x dodaje kolejny filtr. Opisy produktów, takie jak 35 (dla filtra ABE1) i 30 (dla filtra „Mountain Breeze”), wyraźnie wskazują, że filtry te są używane „W DODATKU DO” (IN ADDITION to) lub „umieszczane na” (placed on top of) standardowego filtra HEPA. Oznacza to, że system e3000x zachowuje pełnowymiarowy, dedykowany filtr cząstek stałych P3 i dokłada do niego drugą, pełnowymiarową warstwę filtracji chemicznej (węgiel aktywny).

Swiss Air (Architektura Zastępcza - Replacing): Ze względu na kompaktową, zorientowaną na ergonomię konstrukcję, użytkownik systemu Swiss Air zastępuje komponenty. Filtr „Mountain Breeze” 32 to w rzeczywistości filtr wstępny wzbogacony o węgiel aktywny, który zastępuje standardowy filtr wstępny do cząstek.29 Podobnie, filtr ABE1P 36 to filtr kombinowany, który łączy ochronę gazową i cząstek stałych w jednej obudowie, zastępując standardowy filtr P3.26

Rozwiązania te niosą za sobą istotne konsekwencje eksploatacyjne. Architektura warstwowa (stacking) systemu e3000x jest prawdopodobnie bardziej wytrzymała i ekonomiczna w środowiskach o mieszanych zagrożeniach. Dedykowany filtr P3 24 zajmuje się wyłącznie cząstkami, podczas gdy dedykowany filtr ABE1 35 zajmuje się wyłącznie gazami. Pozwala to na niezależną wymianę każdego z filtrów po wyczerpaniu jego żywotności.

W systemie Swiss Air, filtr kombinowany ABE1P 36 musi wykonywać obie te funkcje jednocześnie. W środowisku o wysokim zapyleniu i jednoczesnej obecności gazów, jego żywotność będzie ograniczona przez ten czynnik, który jako pierwszy ulegnie nasyceniu – czy to przez mechaniczne zapchanie cząstkami stałymi, czy przez chemiczne nasycenie medium węglowego. Może to prowadzić do częstszych i potencjalnie droższych wymian filtra, nawet jeśli jedna z jego funkcji (np. filtracja cząstek) nie została jeszcze w pełni wyczerpana.

Analiza Normatywna: Dekodowanie Standardu EN 12941 i Klasyfikacji Filtrów

Norma Systemowa EN 12941: Wymagania dla Systemów PAPR

Norma europejska EN 12941:1998 (+A1:2003, +A2:2008) jest kluczowym dokumentem regulującym „Urządzenia ochrony dróg oddechowych – Oczyszczające urządzenia z wymuszonym przepływem powietrza wyposażone w hełm lub kaptur”.8 Należy podkreślić, że jest to norma dotycząca kompletnego systemu, a nie samego wkładu filtracyjnego. Z tego powodu norma ta nie klasyfikuje oddzielnie filtrów cząstek stałych (np. jako P1, P2, P3), ponieważ skuteczność filtra jest oceniana jako integralna część testowania wydajności całego urządzenia.38 Norma definiuje trzy klasy wydajności: TH1, TH2 i TH3.38

Dekodowanie Klasy TH3: Najwyższy Poziom Ochrony Systemu

Oba badane systemy Optrel, e3000x i Swiss Air, osiągają najwyższą klasę ochrony TH3.13 Kluczowym parametrem oceny jest Maksymalny Przeciek Wewnętrzny (TIL), czyli łączna ilość niefiltrowanego powietrza, która dostaje się do strefy oddychania użytkownika. Obejmuje to zarówno cząstki, które przeniknęły przez medium filtracyjne, jak i (co ważniejsze w systemach PAPR) zanieczyszczenia, które dostały się przez nieszczelności wokół uszczelki twarzy lub kaptura.

Wymagania dotyczące maksymalnego przecieku wewnętrznego (TIL) dla poszczególnych klas są następujące 38:

• TH1: Maksymalny przeciek wewnętrzny wynosi 10%.
• TH2: Maksymalny przeciek wewnętrzny wynosi 2%.
• TH3: Maksymalny przeciek wewnętrzny wynosi 0,2%.

Osiągnięcie klasy TH3 oznacza zatem, że system PAPR musi wykazać w warunkach testowych, iż co najmniej 99,8% powietrza w strefie oddychania użytkownika jest powietrzem przefiltrowanym.

Dekodowanie Klasyfikacji Filtra P3 R SL

Chociaż sam system jest oceniany jako TH3, wkłady filtracyjne dostarczane przez Optrel (np. 4088.200 i 4088.402) noszą oznaczenie TH3P R SL.13 Oznaczenie to łączy klasyfikację systemową (TH3) z klasyfikacją samego wkładu, wywodzącą się z normy EN 143, która dotyczy filtrów cząstek stałych.42

• P3: Oznacza najwyższą klasę filtra cząstek stałych. Zgodnie z normą EN 143, filtr klasy P3 musi wykazywać minimalną skuteczność filtracji na poziomie 99,95%.40
• R: Oznacza „Reusable” (wielokrotnego użytku). Filtr został przetestowany pod kątem zachowania skuteczności po ekspozycji i może być legalnie używany przez więcej niż jedną zmianę roboczą.43 Należy jednak odnotować, że najnowsza rewizja normy, EN 143:2021, usunęła rozróżnienie na 'R’ (Reusable) i 'NR’ (Non-Reusable), ponieważ obecne, bardziej rygorystyczne procedury testowe (obejmujące testy długotrwałej ekspozycji i przechowywania) oznaczają, że wszystkie filtry certyfikowane zgodnie z nową normą są z definicji wielokrotnego użytku.48
• SL: Oznacza, że filtr został pomyślnie przetestowany pod kątem skuteczności zarówno przeciwko aerozolom Stałym (Solid - test chlorku sodu), jak i aerozolom ciekłym (Liquid - test mgły oleju parafinowego).51 Jest to krytyczne wymaganie w środowiskach przemysłowych, gdzie oprócz pyłów mogą występować mgły olejowe.

Krytyczne Rozróżnienie: NPF vs. APF (Nominalny vs. Mianowany Współczynnik Ochrony)

Zrozumienie rzeczywistej ochrony oferowanej przez ŚOI wymaga rozróżnienia dwóch kluczowych pojęć:

• NPF (Nominal Protection Factor / Nominalny Współczynnik Ochrony): Jest to teoretyczna wartość ochrony, mierzona w standaryzowanych, kontrolowanych warunkach laboratoryjnych. Jest to miara „idealnej” wydajności sprzętu.40
• APF (Assigned Protection Factor / Mianowany Współczynnik Ochrony, NPO w Polsce): Jest to oczekiwany, realistyczny poziom ochrony w miejscu pracy. Wartość ta jest ustalana przez organy regulacyjne i uwzględnia potencjalne nieszczelności wynikające z dopasowania do twarzy, ruchu użytkownika i rzeczywistych warunków pracy.40 Jest to wartość, która musi być używana do doboru odpowiedniego ŚOI w oparciu o ocenę ryzyka.55

Poniższa tabela kwantyfikuje różnicę w ochronie między popularnymi typami ŚOI, ilustrując przewagę systemów PAPR.

Tabela 3: Porównanie Współczynników Ochrony (NPF vs APF) dla Różnych Typów ŚOI

Dane z Tabeli 3 ujawniają fundamentalną zasadę. Podczas gdy sam filtr P3 w półmasce (NPF 48) i filtr P3 w systemie PAPR (jako część systemu TH3 o NPF 500) mogą mieć podobną skuteczność materiału filtracyjnego (99,95%), to dziesięciokrotna różnica w nominalnym współczynniku ochrony systemu wynika z zasady działania.

Pasywne maski FFP3/P3 działają na zasadzie podciśnienia. Podczas wdechu użytkownik wytwarza w masce podciśnienie, które zasysa powietrze przez filtr. Jakakolwiek, nawet minimalna, nieszczelność w dopasowaniu do twarzy (spowodowana zarostem, ruchem, mową) staje się drogą wlotu dla zanieczyszczeń, które są zasysane do strefy oddychania.

Systemy PAPR TH3 działają na zasadzie nadciśnienia. Dmuchawa ¹ nieustannie pompuje przefiltrowane, czyste powietrze do hełmu lub maski, tworząc ciśnienie wyższe niż na zewnątrz. W rezultacie, jakakolwiek nieszczelność staje się drogą wylotu dla czystego powietrza, aktywnie wypychając zanieczyszczenia i uniemożliwiając im dostanie się do środka. Różnica między NPF 50 a NPF 500 ⁵⁶ jest ilościowym pomiarem potężnej przewagi bezpieczeństwa, jaką daje ta zasada inżynieryjna.

Inżynieria Materiałowa i Mechanizmy Fizyczne Filtracji HEPA/P3

Skład Materiałowy Mediów Filtracyjnych P3/HEPA

Filtry klasy P3 stosowane w systemach Optrel należą do kategorii HEPA (High-Efficiency Particulate Air).23 Media filtracyjne stanowiące serce tych filtrów są złożoną strukturą włóknistą.

• Media z mikrowłókna szklanego: Jest to tradycyjny materiał do produkcji filtrów HEPA.58 Składa się z bardzo drobnych, splątanych włókien szklanych 59, które charakteryzują się wysoką stabilnością mechaniczną i odpornością termiczną.60
• Media syntetyczne (Melt-blown): Coraz częściej stosowane są media wykonane z polimerów, głównie polipropylenu (PP) w procesie melt-blowing (rozdmuchu polimeru ze stanu stopionego).60 Badania mikrotomograficzne (micro-CT) filtrów P3 innych producentów (np. 3M) ujawniły złożoną, wielowarstwową strukturę składającą się z warstw o różnej gęstości i morfologii włókien – od drobniejszych, cylindrycznych „pręcików” (rod-like) po grubsze, spłaszczone „płytki” (plate-like).62
• Media elektretowe (Electret Media): Jest to kluczowa technologia w nowoczesnych filtrach. Są to media syntetyczne (np. PP melt-blown), które podczas produkcji poddawane są procesowi nadawania trwałego ładunku elektrostatycznego.64

Podwójny Mechanizm Działania: Filtracja Mechaniczna vs. Elektrostatyczna

Wysoka skuteczność filtrów P3/HEPA wynika z jednoczesnego działania dwóch rodzajów filtracji:

• Filtracja Mechaniczna: Polega na fizycznym przechwytywaniu cząstek przez splątaną strukturę włókien.
• Filtracja Elektrostatyczna: W mediach elektretowych 64, włókna posiadają trwały ładunek elektryczny. Wykorzystują one siły elektrostatyczne (kulombowskie i dielektroforetyczne 65) do aktywnego przyciągania i przechwytywania cząstek – nawet tych znacznie mniejszych niż fizyczne pory w filtrze – podobnie jak magnes przyciąga opiłki żelaza.

Zasadniczą zaletą mediów elektretowych jest to, że pozwalają one na osiągnięcie bardzo wysokiej skuteczności filtracji (np. P3) przy znacznie niższym oporze przepływu powietrza (niższy spadek ciśnienia) w porównaniu do czysto mechanicznego filtra o tej samej skuteczności.64 W kontekście systemu PAPR jest to kluczowa zaleta: niższy opór filtra oznacza mniejsze obciążenie dla wentylatora, co przekłada się bezpośrednio na mniejsze zużycie energii i dłuższy czas pracy na baterii.

Fizyczne Mechanizmy Filtracji Cząstek Stałych

Wbrew powszechnemu, lecz błędnemu przekonaniu 66, filtr HEPA/P3 nie działa jak proste sito kuchenne. Skuteczność filtracji wynika z kombinacji czterech głównych mechanizmów fizycznych, których dominacja zależy od rozmiaru cząstki i prędkości przepływu powietrza.

1. Przesiewanie (Sieving / Straining): Jest to jedyny mechanizm intuicyjny. Dotyczy tylko bardzo dużych cząstek, które są fizycznie większe niż szczeliny między włóknami i zostają na nich mechanicznie zatrzymane.67
2. Osadzanie Bezwładnościowe (Inertial Impaction): Dotyczy dużych i ciężkich cząstek (zwykle o średnicy > 0,5-1,0 µm 69). Posiadają one na tyle dużą bezwładność (inercję), że gdy strumień powietrza zakrzywia się, aby ominąć włókno, cząstka nie jest w stanie podążyć za tą zmianą kierunku. Kontynuuje swój ruch po linii prostej, zderzając się z włóknem i przywierając do niego.66 Skuteczność tego mechanizmu rośnie wraz z masą cząstki i prędkością powietrza.
3. Przechwycenie (Interception): Dotyczy cząstek średniej wielkości (np. 0,4-1,0 µm). Cząstki te są wystarczająco lekkie, aby podążać za linią strumienia powietrza. Jeśli jednak linia strumienia przechodzi w odległości mniejszej niż promień cząstki od powierzchni włókna, cząstka „zahacza” o włókno i zostaje przechwycona.66
4. Dyfuzja (Diffusion / Brownian Motion): Jest to kluczowy mechanizm dla bardzo małych cząstek (zwykle < 0,1 µm 66). Cząstki te są tak lekkie, że nieustannie zderzają się z molekułami powietrza (gazu), co nadaje im chaotyczny, „zygzakowaty” tor ruchu (tzw. ruchy Browna).66 Ten losowy ruch radykalnie zwiększa prawdopodobieństwo, że cząstka, niezależnie od linii strumienia, zderzy się w końcu z włóknem i zostanie na nim osadzona.66

Zjawisko MPPS (Most Penetrating Particle Size)

Połączenie tych czterech mechanizmów prowadzi do jednego z najważniejszych i najbardziej kontr-intuicyjnych wniosków w teorii filtracji, obalającego mit, że „im mniejsza cząstka, tym trudniej ją filtrować”.

Analiza fizyczna wykazuje, że skuteczność filtracji jest bardzo wysoka dla cząstek bardzo małych (gdzie dominuje dyfuzja) oraz bardzo wysoka dla cząstek dużych (gdzie dominuje bezwładność i przechwycenie).66 Istnieje jednak „luka” pomiędzy tymi mechanizmami.

MPPS (Most Penetrating Particle Size), czyli „Rozmiar Cząstki Najbardziej Penetrującej”, to rozmiar cząstek, dla którego skuteczność filtracji jest najniższa. Cząstki te są już zbyt duże, aby mechanizm dyfuzji był dla nich efektywny, a jednocześnie wciąż zbyt małe i lekkie, aby miały wystarczającą bezwładność lub promień do skutecznego przechwycenia lub osadzenia bezwładnościowego.66

Dla filtrów HEPA/P3, wartość MPPS leży zazwyczaj w zakresie 0,1 µm do 0,3 µm.57

To właśnie dlatego cząstki o tym rozmiarze są określane jako „najgorszy przypadek” (worst case).57 Normy certyfikacyjne (EN 143 dla P3, standardy DOE/ASME dla HEPA) celowo testują i określają minimalną wymaganą skuteczność (odpowiednio 99,95% i 99,97%) właśnie dla tego najtrudniejszego do wychwycenia rozmiaru cząstek.42 W praktyce oznacza to, że skuteczność filtra P3 dla cząstek mniejszych niż 0,3 µm (np. 0,05 µm) oraz większych niż 0,3 µm (np. 1,0 µm) jest w rzeczywistości wyższa niż deklarowane 99,95%.

Filtracja Faz Gazowych: Węgiel Aktywny i Filtry Typu ABEK

Zasada Działania Węgla Aktywnego

Technologia filtracji cząstek stałych P3/HEPA jest całkowicie odmienna od filtracji gazów i par. Filtry gazowe nie działają na zasadzie mechanicznego zatrzymywania, lecz chemicznej i fizycznej adsorpcji.73

Sercem tych filtrów jest węgiel aktywny (activated carbon). Jest to forma węgla przetworzona w celu uzyskania ekstremalnie porowatej struktury o ogromnej powierzchni wewnętrznej – jeden gram węgla aktywnego może mieć powierzchnię przekraczającą 3000 metrów kwadratowych.73 Ta gigantyczna powierzchnia, składająca się z mikroporów, działa jak gąbka na poziomie molekularnym. Molekuły gazów i par (np. rozpuszczalników organicznych, ozonu, chloru) dyfundują do tych porów i „przyklejają się” (są adsorbowane) do powierzchni węgla.73 W filtrach oddechowych węgiel ten może występować w postaci granulatu 74 lub nowoczesnych tkanin z włókna węglowego (ACF).76

Filtr P3/HEPA, zaprojektowany do zatrzymywania cząstek stałych, jest całkowicie nieskuteczny wobec zagrożeń w fazie gazowej. Molekuły gazów są tysiące razy mniejsze niż najmniejsze cząstki i przechodzą przez media filtracyjne P3 bez żadnego oporu. Dlatego w środowiskach, gdzie występują jednocześnie cząstki stałe (np. dymy) i gazy (np. pary rozpuszczalników lub ozon), sam filtr P3 jest niewystarczający i stwarza fałszywe poczucie bezpieczeństwa. Wymagany jest filtr kombinowany (łączący obie technologie) lub system warstwowy (filtr P3 + filtr węglowy), taki jak oferowany przez Optrel.

Dekodowanie Filtrów ABEK i Opcji Optrel

Filtry gazowe są klasyfikowane za pomocą ustandaryzowanego kodu literowego i kolorystycznego, który identyfikuje typy związków chemicznych, przed którymi chronią 38:

• A (Brązowy): Chroni przed parami i gazami organicznymi o temperaturze wrzenia powyżej 65°C (np. rozpuszczalniki, benzen, toluen).36
• B (Szary): Chroni przed gazami i parami nieorganicznymi (np. chlor, siarkowodór, cyjanowodór).36
• E (Żółty): Chroni przed gazami kwaśnymi (np. dwutlenek siarki, chlorowodór).36
• K (Zielony): Chroni przed amoniakiem i jego pochodnymi.

Cyfra '1′, '2′ lub '3′ (np. w A1, B1, E1) oznacza pojemność (chłonność) filtra, gdzie '1′ oznacza niską pojemność (low capacity).38

Oferta firmy Optrel precyzyjnie adresuje te zagrożenia:

• Filtry ABE1 (Bezpieczeństwa):
  • e3000x A1B1E1 (4088.700): Dedykowany, oddzielny filtr gazowy zaprojektowany do „toksycznych… środowisk spawalniczych”.35
  • Swiss Air ABE1P (4088.455): Filtr kombinowany, który jednocześnie zapewnia ochronę gazową ABE1 i ochronę cząstek stałych P.36
• Filtry „Mountain Breeze” (Komfortu):
  • (e3000x: 4088.104 31, Swiss Air: 4088.080 32). Są to również filtry na węglu aktywnym, ale zaprojektowane do usuwania uciążliwych stężeń (poniżej progu toksyczności) nieprzyjemnych zapachów oraz, co kluczowe w spawaniu, ozonu.30 Stanowią one filtry komfortowe, w przeciwieństwie do filtrów ABE1, które są filtrami bezpieczeństwa przeznaczonymi do ochrony przed stężeniami toksycznymi.

Kontekst Aplikacyjny: Ochrona Spawacza Przed Dymami i Gazami

Zagrożenie Podstawowe: Dymy Spawalnicze jako Cząstki Stałe

Dym spawalniczy (welding fume) to złożona, dynamiczna mieszanina aerozoli, składająca się głównie z tlenków metali.77 Przez lata postrzegany jako mniejsze zagrożenie, obecnie jego status toksykologiczny jest jednoznaczny. Międzynarodowa Agencja Badań nad Rakiem (IARC) dokonała reklasyfikacji dymów spawalniczych, umieszczając je w Grupie 1 jako „rakotwórcze dla ludzi”.10 Co kluczowe, klasyfikacja ta dotyczy wszystkich dymów spawalniczych, w tym tych, które do tej pory uważano za mniej szkodliwe, czyli pochodzących ze spawania stali miękkiej (niskowęglowej).80 To jednoznacznie ustanawia filtr cząstek stałych o najwyższej skuteczności (P3 / HEPA) jako absolutne minimum dla ochrony spawacza.

Szczegółowa Analiza Toksykologiczna Zagrożeń

Zagrożenie różni się znacząco w zależności od spawanego materiału i użytych materiałów dodatkowych:

• Stal Miękka (Mild Steel): Dymy zawierają głównie tlenki żelaza, ale także znaczące ilości manganu (Mn).77 Przewlekła ekspozycja na mangan jest silnie powiązana z efektami neurotoksycznymi, w tym z zespołem objawów podobnych do choroby Parkinsona (manganizm).10
• Stal Nierdzewna (Stainless Steel): Stanowi krytyczne zagrożenie ze względu na wysoką zawartość niklu (Ni) i chromu (Cr) w stopie.77
  • Chrom Sześciowartościowy (Cr(VI)): Jest to jedno z najgroźniejszych zagrożeń. Co istotne, wysoce toksyczny chrom sześciowartościowy nie występuje w metalu bazowym (stali nierdzewnej), ale jest tworzony w wysokiej temperaturze łuku spawalniczego w procesie utleniania.84 Cr(VI) jest silnym, potwierdzonym czynnikiem rakotwórczym 12, powodującym raka płuc 84 oraz astmę zawodową.81
• Stal Ocynkowana (Galvanized): Spawanie materiałów pokrytych cynkiem uwalnia dymy zawierające cynk (Zn), które są bezpośrednią przyczyną „gorączki odlewnika” (Metal Fume Fever) – ostrej, grypopodobnej reakcji organizmu.77

Filtr klasy P3, o gwarantowanej skuteczności 99,95% dla najbardziej penetrujących cząstek, jest niezbędny do wychwytywania tych wysoce toksycznych cząstek stałych (Mn, Cr(VI), Zn, Ni).

Zagrożenia Gazowe w Spawaniu

Ochrona spawacza nie kończy się na cząstkach stałych. Równie istotne są zagrożenia gazowe, często specyficzne dla danego procesu.

• Ozon (O3) przy Spawaniu TIG: Spawanie metodą TIG (Gas Tungsten Arc Welding) jest często postrzegane jako „czysty” proces, ponieważ generuje znacznie mniej widocznego dymu (cząstek) w porównaniu do metod MIG/MAG czy MMA.87 Jednak paradoksalnie, generuje znacznie więcej niewidocznego i niebezpiecznego ozonu (O3).88 Ozon jest gazem silnie drażniącym 81 i sklasyfikowanym przez niemieckie regulacje (TRGS 905) jako rakotwórczy.88 Jest on tworzony, gdy intensywne promieniowanie UV łuku spawalniczego wchodzi w reakcję z tlenem (O2) w otaczającym powietrzu.88
• Gazy z Powłok i Rozpuszczalników: Spawanie na metalu, który jest pomalowany, pokryty podkładem, olejem lub resztkami rozpuszczalników do odtłuszczania (częsta praktyka w warsztatach), uwalnia toksyczne gazy i pary.10 Wśród nich mogą znajdować się śmiertelnie niebezpieczne związki, takie jak Fosgen (tworzony z resztek rozpuszczalników chlorowanych pod wpływem promieniowania UV łuku) czy Fosfina (z niektórych inhibitorów rdzy).77 Są to zagrożenia gazowe klasy A, B lub E.

Ta wieloaspektowa analiza ryzyka pokazuje, że oferta filtrów firmy Optrel nie jest przypadkowa. Jest to systematyczna matryca odpowiedzi na konkretne, zidentyfikowane zagrożenia spawalnicze. Prawidłowy dobór filtra musi być bezwzględnie oparty na procesie i materiale:

1. Zagrożenie Uniwersalne (Wszystkie procesy spawania łukowego na czystym metalu): Dymy metaliczne (Mn, Fe, Cr(VI)).
   • Rozwiązanie Optrel: Standardowy filtr P3 (e3000x: 4088.100; Swiss Air: 4088.402).
2. Zagrożenie Specyficzne (np. Spawanie TIG aluminium / stal nierdzewna): Niskie dymy + Wysoki Ozon (O3).
   • Rozwiązanie Optrel: Filtr P3 + Filtr „Mountain Breeze” (e3000x: 4088.104; Swiss Air: 4088.080) do adsorpcji ozonu.30
3. Zagrożenie Specyficzne (np. Spawanie na metalu powlekanym, zanieczyszczonym chemicznie): Dymy + Pary Organiczne/Kwaśne (ABE).
   • Rozwiązanie Optrel: Filtr P3 + Filtr Gazowy A1B1E1 (e3000x: 4088.700) LUB Filtr Kombinowany ABE1P (Swiss Air: 4088.455).

Synteza i Wnioski: Efektywność Systemów Optrel w Środowisku Spawalniczym

Kwestia Żywotności Filtra i Rola Filtra Wstępnego

Żywotność głównego filtra P3/HEPA jest ograniczona przez jego stopniowe, mechaniczne zapychanie się (clogging) cząstkami stałymi.90 W celu optymalizacji kosztów eksploatacji, systemy Optrel wykorzystują filtr wstępny (pre-filter), np. 4088.101 dla e3000x lub 4088.410 dla Swiss Air.28 Jest to tania, łatwo wymienialna warstwa włókniny, zaprojektowana wyłącznie do wychwytywania dużych, grubych cząstek pyłu.

Filtr wstępny nie oferuje ochrony dróg oddechowych, ale pełni kluczową funkcję ekonomiczną: chroni inwestycję, jaką jest znacznie droższy, zaawansowany technologicznie filtr główny P3.29 Przejmując na siebie obciążenie dużymi cząstkami, radykalnie przedłuża żywotność filtra głównego.78

Wskaźnik Zużycia Filtra: Mechanizm Alarmu Przepływu Powietrza

W pasywnych maskach filtrujących, jedynym wskaźnikiem zużycia filtra jest subiektywne odczucie użytkownika „cięższego oddychania”.92 Systemy PAPR firmy Optrel zastępują tę subiektywną ocenę obiektywnym, technologicznym systemem bezpieczeństwa.

Oba systemy, e3000x i Swiss Air, są wyposażone w „inteligentną” kontrolę przepływu powietrza.13 Gdy filtr P3 zapycha się cząstkami, jego opór aerodynamiczny rośnie.21 Aby utrzymać stały, bezpieczny przepływ powietrza (np. 170 l/min w e3000x lub 100 l/min w Swiss Air), wentylator automatycznie zwiększa obroty i pracuje ciężej. W pewnym momencie opór filtra staje się tak duży, że wentylator, nawet pracując z maksymalną mocą, nie jest w stanie przepchnąć wymaganej minimalnej ilości powietrza. W tym momencie czujnik przepływu w systemie wykrywa spadek poniżej bezpiecznego progu i uruchamia alarm niskiego przepływu powietrza (dźwiękowy, wizualny i/lub wibracyjny).17

Alarm ten jest w rzeczywistości obiektywnym, opartym na wydajności Wskaźnikiem Końca Żywotności (End-of-Service-Life Indicator, ESLI) dla filtra cząstek stałych. Informuje on użytkownika o konieczności wymiany filtra P3, zanim ochrona spadnie poniżej wymaganego poziomu.

Krytyczna „Luka Alarmowa” w Filtracji Gazowej

Powyższy mechanizm alarmowy jest wysoce skuteczny, ale dotyczy wyłącznie filtrów cząstek stałych, których żywotność kończy się poprzez zapchanie (wzrost oporu).

Filtry na węglu aktywnym (ABE1 oraz „Mountain Breeze”) działają na zasadzie adsorpcji i ich żywotność kończy się poprzez nasycenie (saturation) – moment, w którym wszystkie mikropory zostają chemicznie „zapełnione” molekułami gazu.73

Proces nasycania chemicznego nie zmienia w sposób znaczący oporu przepływu powietrza. Nasycony filtr węglowy przepuszcza powietrze równie łatwo jak nowy – po prostu nie usuwa już z niego toksycznych gazów.

Prowadzi to do krytycznego wniosku: Alarm niskiego przepływu powietrza w systemie PAPR nie zadziała, gdy filtr gazowy ABE1 lub filtr ozonowy „Mountain Breeze” ulegnie nasyceniu. System nie posiada czujnika chemicznego zdolnego do wykrycia nasycenia węgla aktywnego. Jedynym wskaźnikiem nasycenia filtra gazowego staje się przebicie (breakthrough) – moment, w którym spawacz zaczyna czuć zapach rozpuszczalnika lub ozonu. W tym momencie ochrona już nie działa, a użytkownik jest narażony na działanie toksycznego związku.

Wnioski Końcowe

Systemy PAPR firmy Optrel (e3000x, Swiss Air) zapewniają najwyższy poziom ochrony systemowej (TH3), znacznie przewyższający maski pasywne (FFP3/P3). Przewaga ta nie wynika z samego filtra, lecz z fundamentalnej zasady inżynieryjnej nadciśnienia, która aktywnie zapobiega przeciekom.56

Skuteczność filtracji cząstek stałych P3 (99,95%) opiera się na złożonej fizyce (dyfuzja, przechwycenie, bezwładność) i jest testowana w „najgorszym przypadku” (MPPS ~0,3 µm). Filtry te są jeszcze skuteczniejsze w wychwytywaniu cząstek mniejszych i większych niż MPPS.57

Dobór filtra musi być bezwzględnie oparty na szczegółowej analizie ryzyka dla danego procesu spawalniczego. Sam filtr P3 jest wystarczający tylko do ochrony przed dymami (cząstkami stałymi). Procesy generujące ozon (np. TIG) wymagają dodatkowego filtra węglowego („Mountain Breeze” 31), a spawanie materiałów powlekanych lub zanieczyszczonych chemicznie wymaga ochrony gazowej typu ABE1.35

Systemy PAPR firmy Optrel zapewniają kluczową przewagę bezpieczeństwa w postaci aktywnego, sensorycznego wskaźnika końca żywotności dla filtrów cząstek stałych (alarm niskiego przepływu 21).

Ochrona przed gazami i parami nie jest jednak objęta tym systemem alarmowym. Skuteczność ochrony przed zagrożeniami gazowymi opiera się wyłącznie na wiedzy użytkownika i ścisłym przestrzeganiu harmonogramu wymian filtrów na węglu aktywnym, zanim dojdzie do ich nasycenia. Bezpieczeństwo spawacza zależy tu w równym stopniu od zaawansowanej technologii, jak i od świadomości proceduralnej operatora.
