1. Geneza Stali Grade 91 i Rola Spoiwa Thermanit Chromo 9V

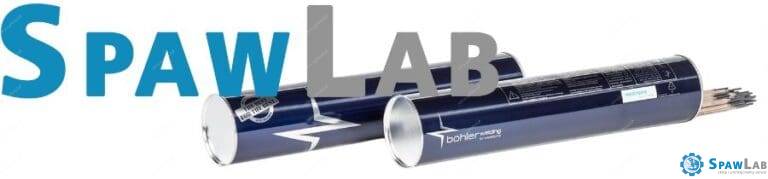

Stal martenzytyczna P91 (X10CrMoVNb9-1) zrewolucjonizowała nowoczesną energetykę, umożliwiając pracę bloków w reżimie parametrów ultra-nadkrytycznych (USC). W warunkach, gdzie temperatura pary świeżej przekracza 600°C, a ciśnienie osiąga 300 barów, tradycyjne stale ferrytyczne ulegają gwałtownej degradacji wskutek pełzania. Elektroda Thermanit Chromo 9V, produkowana przez voestalpine Böhler Welding, jest spoiwem zaprojektowanym tak, aby stopiwo odwzorowywało skomplikowaną mikrostrukturę materiału rodzimego. Spoina wykonana tą elektrodą posiada unikalną stabilność termodynamiczną, która jest wynikiem precyzyjnego stopowania rdzeniowego drutu. W technologii P91 nie ma miejsca na kompromisy, ponieważ każda anomalia w strukturze ziarna prowadzi do katastrofalnych awarii rurociągów energetycznych. Chromo 9V to nie tylko produkt, to polisa ubezpieczeniowa dla trwałości czasowej rurociągu projektowanego na 200 000 godzin pracy.
2. Nanostruktura i Mechanizm Wydzieleniowy Fazy MX
Wytrzymałość wysokotemperaturowa elektrody Thermanit Chromo 9V opiera się na mikroskopijnych wydzieleniach, których rola jest kluczowa dla powstrzymania pełzania metalu. Mechanizm ten polega na tworzeniu drobnych azotków wanadu (VN) oraz węglików niobu (NbC), zbiorczo nazywanych fazą MX. Te sferoidalne cząstki osadzają się gęsto wewnątrz listew martenzytu, działając jak „atomowe kotwice” hamujące ruch dyslokacji w sieci krystalicznej. W przeciwieństwie do dużych węglików chromu typu M23C6, wydzielenia MX są niezwykle stabilne i nie ulegają gwałtownej koagulacji w temperaturze roboczej. Precyzyjne dozowanie niobu (Nb) i wanadu (V) w elektrodach dostarczanych przez Spawlab zapewnia optymalną gęstość tych cząstek. Brak kontroli nad tymi nanoprzekrojami skutkuje „puchnięciem” rury pod ciśnieniem pary i jej ostatecznym rozerwaniem. Ciekawostką technologiczną jest fakt, że cząstki MX są tak małe, że do ich obserwacji wymagany jest transmisyjny mikroskop elektronowy (TEM). To właśnie ta niewidoczna dla oka inżynieria materiałowa decyduje o potędze spoiwa klasy B9 w energetyce zawodowej.
3. Krytyczny Balans Chemiczny: Suma Mn + Ni i Punkt Ac1
W metalurgii stali P91 istnieje parametr, który decyduje o tym, czy złącze przetrwa proces obróbki cieplnej (PWHT) – jest to suma zawartości manganu (Mn) i niklu (Ni). Oba pierwiastki są stabilizatorami austenitu, co oznacza, że ich nadmiar drastycznie obniża temperaturę przemiany Ac1 (moment, w którym stal zaczyna ponownie zmieniać strukturę w austenit). Thermanit Chromo 9V charakteryzuje się restrykcyjnym utrzymaniem sumy Mn + Ni poniżej 1,0%, co jest wynikiem czystości drutu rdzeniowego. Jeśli suma ta przekroczy 1,2%, temperatura Ac1 może spaść poniżej 750°C, co przy standardowym wygrzewaniu w 760°C prowadzi do re-austenityzacji spoiny. Po ochłodzeniu takiego złącza powstaje świeży, nieodpuszczony martenzyt, który jest twardy i kruchy jak szkło, co dyskwalifikuje rurociąg z eksploatacji. Wybór elektrod premium w kategorii elektrody zasadowe chroni wykonawcę przed tym kosztownym błędem. Jest to fakt inżynierski: twardość spoiny po re-austenityzacji może przekroczyć 450 HV, co czyni ją skrajnie podatną na pękanie przy najmniejszym obciążeniu mechanicznym.
4. Współczynnik Bruscato: Czystość Metalurgiczna i X-Factor
Długowieczność spoiny zależy od eliminacji pierwiastków śladowych, które migrują na granice ziaren w trakcie wieloletniej pracy rurociągu. Miarą tej czystości jest współczynnik Bruscato (X-Factor), obliczany według wzoru: X = (10P + 5Sb + 4Sn + As) / 100, gdzie wartości podaje się w ppm (częściach na milion). W elektrodzie Thermanit Chromo 9V współczynnik ten jest utrzymywany poniżej 15 ppm, co zapobiega zjawisku kruchości odpuszczania (Temper Embrittlement). Pierwiastki takie jak fosfor (P), antymon (Sb), cyna (Sn) i arsen (As) to „cisi zabójcy” integralności złącza, osłabiający spójność międzykrystaliczną. Fakt ten jest kluczowy przy projektowaniu instalacji na 30 lat bezawaryjnej pracy, gdzie zmęczenie materiału jest stale monitorowane. Większość tanich zamienników nie podaje współczynnika X, co dla odpowiedzialnego inżyniera IWE powinno być sygnałem ostrzegawczym. Kupując spoiwa voestalpine Böhler Welding w Spawlab, otrzymujesz atest potwierdzający czystość wsadu na każdym etapie produkcji. Czystość ta gwarantuje, że granice ziaren martenzytu pozostaną wolne od zanieczyszczeń, zachowując wysoką udarność nawet po latach eksploatacji w warunkach pełzania.
5. Zarządzanie Wodorem Dyfuzyjnym: Standard H4R i System Dry
Wodór to najgroźniejszy pierpwiastkek w spawalnictwie martenzytów, zdolny do zainicjowania pęknięć zimnych (HACC) nawet kilka dni po zakończeniu spawania. Thermanit Chromo 9V spełnia wymogi klasy H4R, co oznacza zawartość wodoru dyfuzyjnego poniżej 4 ml na 100g stopiwa. Aby uniknąć ryzyka pękania opóźnionego, w ofercie Spawlab.pl dostępne są opakowania próżniowe Dry System, które eliminują konieczność suszenia elektrod przed użyciem. Fakt, że elektroda jest sucha w momencie otwarcia, skraca czas przygotowania produkcji i eliminuje błędy ludzkie przy obsłudze pieców suszarniczych. Ciekawostką jest, że otulina zasadowa Chromo 9V posiada wysoką odporność na reabsorpcję wilgoci przez okres do 9 godzin w warunkach placu budowy. Należy jednak pamiętać, że każda kropla wody w obszarze spawania stali P91 to potencjalny „atomowy sabotaż”, który rozsadzi strukturę spoiny od środka. Stabilność łuku zapewniana przez profesjonalne spawarki inwertorowe dodatkowo minimalizuje ryzyko zaciągania wilgoci z atmosfery do jeziorka. Zarządzanie wodorem to w energetyce nie opcja, a absolutny wymóg bezpieczeństwa procesowego.
6. Punkt Mf i Pułapka Austenitu Szczątkowego
Jednym z najczęstszych błędów wykonawczych jest nieprzestrzeganie fazy wychłodzenia martenzytycznego przed rozpoczęciem obróbki cieplnej (PWHT). Przemiana austenitu w martenzyt w stali P91 kończy się dopiero po osiągnięciu temperatury Mf (Martensite Finish), która wynosi około 80-100°C. Faktem jest, że rozpoczęcie PWHT bezpośrednio po spawaniu, gdy złącze ma jeszcze 200°C, powoduje uwięzienie austenitu szczątkowego w strukturze. Ten austenit nie ulegnie odpuszczeniu podczas wygrzewania, lecz przemieni się w niezwykle twardy i kruchy martenzyt dopiero po finalnym wystudzeniu całego rurociągu. Skutkuje to powstaniem spoiny o niejednorodnej strukturze, która pęka pod wpływem naprężeń własnych podczas rozruchu instalacji. Prawidłowa procedura wymaga schłodzenia złącza poniżej 100°C i przetrzymania w tej temperaturze przez minimum jedną godzinę, aby wymusić pełną przemianę fazową. Cierpliwość na tym etapie jest jedyną drogą do uzyskania poprawnej udarności i twardości spoiny. Inżynierowie nadzorujący projekty energetyczne muszą bezwzględnie egzekwować ten „postój termiczny” przed uruchomieniem palników PWHT.
7. Reżim Cieplny: Preheat 250°C i Temperatura Międzyściegowa
Spawanie elektrodą Thermanit Chromo 9V wymaga od spawacza pracy w warunkach stałego podgrzania wstępnego wynoszącego minimum 200-250°C. Temperatura ta jest niezbędna do zapewnienia wolnego chłodzenia (t8/5) i zapobiegania hartowaniu materiału rodzimego w Strefie Wpływu Ciepła (SWC). Równie istotny jest parametr temperatury międzyściegowej (Interpass), który nie może przekroczyć 300°C, aby uniknąć nadmiernego rozrostu ziarna austenitu. Przegrzanie złącza prowadzi do spadku wytrzymałości na pełzanie i formowania pęknięć typu IV w strefie drobnoziarnistej. Spawacz musi stosować ściegi wąskie (stringer beads), unikając szerokiego zakosowania, co pozwala na precyzyjną kontrolę energii liniowej w zakresie 1,0-1,8 kJ/mm. Tak trudne warunki pracy wymagają stosowania profesjonalnej odzieży ochronnej Weldas oraz przyłbic z nawiewem Optrel, które chronią organizm przed ekstremalnym promieniowaniem cieplnym rurociągu. W Spawlab rozumiemy, że komfort pracownika przekłada się bezpośrednio na jakość układanych ściegów, co jest kluczowe przy wielowarstwowym wypełnianiu grubościennych rur P91.
8. Walidacja Twardości HV10 jako Dowód Poprawności Procesu
Ostatnim namacalnym faktem potwierdzającym jakość wykonanego złącza jest pomiar twardości metodą Vickersa (HV10). Po prawidłowo przeprowadzonej obróbce PWHT w temperaturze 760°C, twardość stopiwa Thermanit Chromo 9V powinna mieścić się w przedziale 200-265 HV10. Faktem jest, że zbyt wysoka twardość (powyżej 275 HV) świadczy o błędach w odpuszczaniu i czyni spoinę podatną na pękanie korozyjne naprężeniowe (SCC). Z kolei twardość poniżej 190 HV sugeruje przegrzanie materiału, co dyskwalifikuje go pod względem wytrzymałości na pełzanie. Ciekawostką jest stosowanie przenośnych twardościomierzy metodą UCI, które pozwalają na błyskawiczną weryfikację całego obwodu spoiny bezpośrednio na placu budowy. Stabilność prądowa urządzeń marek Migatronic ,Bohler welding, dostępnych w naszej ofercie, pozwala na uzyskanie tak powtarzalnych wyników twardości na całej długości złącza. Każdy punkt pomiarowy to potwierdzenie najwyższych kwalifikacji zespołu wykonawczego i jakości spoiwa Böhler. Spawlab.pl to miejsce, gdzie technologia spawalnicza spotyka się z twardymi danymi metalurgicznymi, tworząc fundamenty dla bezpiecznej energetyki przyszłości.
Podsumowanie: Thermanit Chromo 9V to materiał dedykowany dla elity spawalniczej. Zrozumienie faktów o punkcie Mf, współczynniku Bruscato i temperaturze Ac1 to jedyna droga do bezawaryjnej pracy instalacji USC. Zapraszamy do współpracy ze Spawlab.pl – Twoim merytorycznym partnerem w świecie spawania wysokich parametrów.
