Żłobienie elektropowietrzne (CAC-A): Kompendium wiedzy technologicznej i sprzętowej

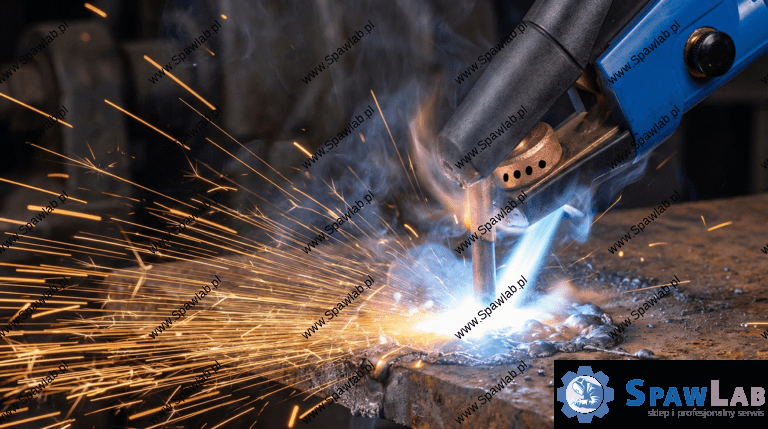

Fizyka łuku i termodynamika procesu: Co dzieje się w szczelinie?

Zrozumienie mechaniki żłobienia wymaga spojrzenia na zjawiska zachodzące na styku elektrody i materiału. Łuk elektryczny jarzący się między końcówką elektrody węglowej a materiałem rodzimym generuje temperaturę rzędu 3000–4000°C. W tym procesie kluczowe jest zjawisko tzw. gorącej plamy anodowej (przy polaryzacji DCEP), gdzie koncentracja energii jest najwyższa. W przeciwieństwie do spawania, gdzie dążymy do stabilnego jeziorka i wtopienia, w żłobieniu celujemy w maksymalnie szybkie przejście metalu w stan ciekły bez głębokiego przetopienia podłoża.

Tu wkracza dynamika gazów. Strumień sprężonego powietrza, przepływając wzdłuż elektrody, pełni funkcję mechaniczną – działa jak „pneumatyczny klin”. Musi on posiadać wystarczającą energię kinetyczną, aby pokonać napięcie powierzchniowe ciekłego metalu i wyrzucić go poza obręb rowka, zanim nastąpi jego ponowna krystalizacja. Jeśli balans między energią prądu (topienie) a energią powietrza (usuwanie) zostanie zachwiany, dochodzi do zjawiska „zalewania” łuku lub pozostawiania w rowku warstwy bogatej w węgiel i tlenki, co jest katastrofalne dla dalszych procesów spawalniczych.

Źródło prądu: Charakterystyka statyczna i dlaczego „zwykła” spawarka nie wystarczy

Żłobienie elektropowietrzne to proces, który brutalnie weryfikuje jakość źródła prądu. Urządzenie pracuje w warunkach zbliżonych do ciągłego zwarcia, przy prądach rzędu 400–1000 A. Kluczowym parametrem jest tutaj charakterystyka wyjściowa źródła. Do profesjonalnego żłobienia bezwzględnie rekomendujemy źródła o charakterystyce stałoprądowej (CC – Constant Current). Dlaczego?

1. Stabilizacja prądu: W trakcie żłobienia manualnego długość łuku zmienia się dynamicznie. W źródłach CC zmiana napięcia (długości łuku) powoduje tylko minimalną zmianę natężenia prądu.

2. Ochrona przed „eksplozją” elektrody: W źródłach o charakterystyce płaskiej (CV – Constant Voltage), typowych dla migomatów, przypadkowe zwarcie elektrody z materiałem powoduje gwałtowny skok natężenia (zgodnie z prawem Ohma, dążąc do utrzymania napięcia). Taki impuls energii (tzw. current overshoot) prowadzi do rozerwania końcówki elektrody węglowej i natychmiastowego nawęglenia materiału.

W Spawlab.pl posiadamy na magazynie ponad 500 używanych urządzeń spawalniczych. Do ciężkiego żłobienia szczególnie polecamy klasyczne, przemysłowe prostowniki tyrystorowe oraz inwertory pierwszej generacji marek takich jak Migatronic, ESAB czy Kemppi. Te maszyny, w przeciwieństwie do tanich, lekkich spawarek, posiadają masywne dławiki i transformatory, które fizycznie wytrzymują długotrwałe obciążenia termiczne. Jeśli szukasz nowego sprzętu, oferujemy zaawansowane inwertory GYS i Voestalpine Böhler Welding z dedykowanymi krzywymi synergicznymi do żłobienia (Gouging Mode), które cyfrowo symulują idealną charakterystykę opadającą.

Układ pneumatyczny i prądowy: Wąskie gardła wydajności

Wielu użytkowników popełnia błąd, skupiając się wyłącznie na źródle prądu, ignorując osprzęt. Tymczasem spadek napięcia na kablach lub dławienie przepływu powietrza to najczęstsze przyczyny problemów.

• Pneumatyka: Ciśnienie statyczne 7 barów na kompresorze nic nie znaczy, jeśli przy otwartym zaworze na uchwycie spada ono do 3 barów. Do efektywnego usuwania metalu (szczególnie przy elektrodach >8mm) wymagany jest przepływ rzędu 800–1200 l/min. Węże zasilające muszą mieć średnicę wewnętrzną minimum 10 mm (3/8 cala), a wszelkie szybkozłączki muszą być typu „high-flow”.

• Tor prądowy: Standardowe przewody spawalnicze 50mm² czy 70mm² przy prądzie 600–800 A zamieniają się w grzałki. Wzrost temperatury miedzi powoduje wzrost jej rezystancji, co skutkuje drastycznym spadkiem napięcia na łuku (nawet o 5-8V). Efekt? Łuk gaśnie, elektroda „klei się”, a maszyna zgłasza błąd.

Jako odpowiedź na te problemy, w Spawlab opracowaliśmy i wdrożyliśmy do produkcji własne rozwiązania Heavy Duty:

1. Zestaw przewodów do żłobienia 10m 800A PRO Spawlab.pl: Zintegrowany przewód koncentryczny, w którym powietrze chłodzi miedzianą żyłę prądową od wewnątrz. Zastosowaliśmy zwiększony przekrój czynny miedzi i zbrojoną osłonę zewnętrzną odporną na przetarcia w warunkach stoczniowych.

2. Przewód masowy 10m 800Amper PRO Spawlab.pl: Wyposażony w przemysłowy zacisk śrubowy (typu G lub C-clamp), który gwarantuje, że masa nie „upali się” przy pierwszym długim spoinie. Pamiętaj: niestabilna masa to niestabilny łuk, niezależnie od klasy spawarki.

Elektrody węglowe: Technologia i dobór parametrów

Elektroda do żłobienia to kompozyt węgla amorficznego i grafitu, pokryty warstwą miedzi elektrolitycznej. Miedź pełni tu podwójną funkcję: zwiększa przewodność elektryczną (grafit sam w sobie ma stosunkowo wysoką rezystancję) oraz chroni elektrodę przed utlenianiem na odcinku, który nie jest objęty łukiem. Dobór średnicy elektrody musi być skorelowany z grubością materiału i dostępną mocą źródła. Praca na zbyt niskim prądzie („oszczędzanie”) jest błędem technologicznym – powoduje niestabilność łuku i odkładanie się węgla.

Tabela doboru parametrów (Wartości dla prądu DCEP):

W ofercie posiadamy również elektrody płaskie (do usuwania nadlewów i wygładzania powierzchni) oraz łączone (jointed), które eliminują straty materiałowe.

Technika operacyjna: Kąty, ruch i pozycja dysz

Poprawna technika żłobienia jest trudniejsza do opanowania niż samo spawanie. Błędy tutaj nie skutkują tylko brzydkim wyglądem, ale wprowadzają wady metalurgiczne. Najważniejszą zasadą, często ignorowaną przez początkujących, jest orientacja dysz powietrznych. W uchwytach typu K3000/K4000 dysze te znajdują się w obrotowej głowicy. Muszą być one ustawione PONIŻEJ elektrody, pomiędzy nią a materiałem. Strumień powietrza ma „popychać” stopiony metal przed siebie. Odwrotne ustawienie (powietrze nad elektrodą) powoduje brak wydmuchu i błyskawiczne zniszczenie izolatorów uchwytu przez rozbryzg metalu.

Parametry geometryczne procesu:

1. Kąt natarcia: Elektroda powinna być prowadzona pod kątem 35°–45° względem powierzchni.

   • Kąt > 50°: Zbyt głęboka penetracja, wąski rowek, ryzyko „zakopania” elektrody i nawęglenia.

   • Kąt < 30°: Płytki rowek, ryzyko odbicia strumienia powietrza od powierzchni i niestabilnego usuwania metalu.

2. Długość wysuwu (Stick-out): Maksymalnie 150-180 mm od szczęk uchwytu. Zbyt długi wysuw powoduje przegrzewanie się elektrody (prawo Joule’a) i pękanie powłoki miedzianej.

3. Kierunek: Żłobienie wykonujemy zazwyczaj „do przodu” (push), pozwalając powietrzu wyrzucać metal przed strefę łuku.

Zagrożenia metalurgiczne: Nawęglenie i strefa wpływu ciepła (SWC)

To najważniejszy punkt dla technologów i inżynierów jakości. Proces CAC-A, mimo że oparty na fizycznym wydmuchiwaniu, niesie ryzyko dyfuzji węgla z elektrody do materiału rodzimego. Zjawisko to, zwane nawęgleniem (carbon pickup), zachodzi, gdy stopiony metal nie zostanie całkowicie usunięty z rowka. Pozostała na dnie rowka cienka warstwa (często niewidoczna gołym okiem) może zawierać nawet 1-2% węgla. W przypadku spawania na takiej powierzchni, węgiel ten dyfunduje do spoiny.

• W stalach konstrukcyjnych: Powstaje twardy, kruchy martenzyt, prowadzący do pęknięć zimnych.

• W stalach nierdzewnych (Austenit): Powstają węgliki chromu na granicach ziaren, co drastycznie obniża odporność na korozję międzykrystaliczną.

Procedura naprawcza: Zgodnie z normami (m.in. ISO 17637), powierzchnia po żłobieniu elektropowietrznym musi zostać obrobiona mechanicznie. Należy zeszlifować warstwę o grubości 0,5 – 1,0 mm (aż do metalicznego połysku i usunięcia wszelkich przebarwień), aby pozbyć się strefy nawęglonej i utlenionej. Dopiero tak przygotowany rowek nadaje się do spawania.

Strategia zakupowa: Nowe czy Używane?

Decyzja o zakupie sprzętu do żłobienia powinna opierać się na analizie cyklu pracy (Duty Cycle). Żłobienie to praca ciągła na 80-100% obciążenia znamionowego.

• Wariant Budżetowy & Heavy Duty: Jeśli szukasz „woła roboczego” do stoczni czy warsztatu konstrukcyjnego, najlepszym wyborem są używane spawarki prostownikowe lub tyrystorowe z naszego magazynu. Maszyny takie jak stare konstrukcje Ozas, Lincoln czy Migatronic są niemal niezniszczalne, a ich koszt to ułamek ceny nowego inwertora o podobnej mocy. Po naszym serwisie i przeglądzie posłużą latami.

• Wariant Mobilny & Precyzyjny: Jeśli wykonujesz prace serwisowe w terenie lub potrzebujesz zaawansowanej kontroli nad łukiem, wybierz nowe inwertory. Nowoczesne źródła ważą 20-30 kg (zamiast 150 kg) i oferują funkcje VRD (bezpieczeństwo) oraz stabilizację cyfrową.

Checklista wdrożeniowa procesu CAC-A

Zanim przystąpisz do pracy, zweryfikuj każdy punkt tej listy, aby uniknąć awarii sprzętu i wad spawalniczych:

1. Źródło prądu: Czy posiada wystarczający cykl pracy (min. 60% przy zakładanym prądzie)? Czy jest ustawione w tryb CC (MMA) lub Gouging?

2. Przewody prądowe: Czy używasz dedykowanego zestawu do żłobienia 800A? Zwykłe kable spawalnicze ulegną stopieniu.

3. Powietrze: Czy kompresor zapewnia >1000 l/min? Czy wąż ma średnicę min. 10mm? Czy filtr powietrza jest czysty (olej w powietrzu powoduje porowatość)?

4. Uchwyt: Czy izolatory są całe? Czy głowica obrotowa nie ma luzów? Czy otwory powietrzne są drożne?

5. BHP: Czy operator posiada podwójną ochronę słuchu (zatyczki + nauszniki)? Hałas przekracza 115 dB. Czy otoczenie jest zabezpieczone przed strumieniem iskier o zasięgu do 12m?

6. Obróbka po: Czy zaplanowano szlifowanie rowka po żłobieniu?

Potrzebujesz konsultacji technologicznej? Dobór sprzętu do żłobienia to nie zakup w markecie. Skontaktuj się z ekspertami Spawlab.pl. Pomożemy Ci skonfigurować zestaw (źródło + przewody + uchwyt), który wytrzyma Twoje tempo pracy, lub dobierzemy sprawdzoną maszynę używaną z naszego magazynu.
