Zaawansowane technologie inwertorowe MMA: Przewodnik po systemach URANOS i TERRA

Ewolucja urządzeń spawalniczych doprowadziła do powstania systemów, które wykraczają daleko poza prymitywne dostarczanie energii do elektrody otulonej. Współczesne źródła prądu stanowią precyzyjne połączenie zaawansowanej energoelektroniki, cyfrowego przetwarzania sygnałów z procesora DSP oraz wieloletnich doświadczeń w inżynierii materiałowej. Aby wyciągnąć 100% możliwości z takich maszyn, niezbędne jest pełne zrozumienie, za co odpowiadają poszczególne parametry i dlaczego jeden inwertor radzi sobie z elektrodą celulozową, a inny całkowicie przy niej gaśnie. W tym gęstym, inżynierskim raporcie bierzemy na warsztat spawarki Böhler Welding MMA, szczegółowo analizując dziesięć najpopularniejszych jednostek z linii URANOS i TERRA. Omawiamy twarde fakty: od kompaktowych urządzeń montażowych o wadze 2,6 kg, po potężne 500-amperowe systemy dedykowane do żłobienia elektropowietrznego w przemyśle ciężkim. Jako specjaliści Spawlab.pl, którzy na co dzień serwisują ten sprzęt i utrzymują na magazynie ponad 500 maszyn poleasingowych, wiemy dokładnie, co te urządzenia potrafią na hali produkcyjnej. Przejdźmy od razu do konkretów technologicznych i wyboru maszyn pod Twoje realne zastosowania.

Jak działają najważniejsze funkcje i ustawienia parametrów łuku

Zrozumienie, jak mikroprocesor reaguje na zachowanie ręki spawacza, to absolutny fundament efektywnej pracy z elektrodą otuloną. Dla laika funkcje takie jak Arc Force czy DPC mogą brzmieć jak czysty marketing, jednak w praktyce to one decydują o tym, czy spoina będzie płaska i czysta, czy pełna wtrąceń żużla i odprysków. Odpowiednie dobranie tych wartości z poziomu panelu sterowania drastycznie zmniejsza konieczność późniejszego szlifowania materiału i oszczędza roboczogodziny.

• Hot Start (Gorący Start): To automatyczny nadmiar energii dostarczany precyzyjnie w momencie styku elektrody z materiałem. Działanie to polega na błyskawicznym, ułamkowosekundowym podbiciu prądu, co natychmiastowo rozgrzewa końcówkę elektrody i zimny materiał bazowy. Kiedy go używamy? Przede wszystkim przy elektrodach zasadowych, które znane są z trudnego, opornego startu, oraz na zanieczyszczonej, masywnej stali. Typowy błąd to ustawienie zbyt agresywnego Hot Startu na cienkiej blaszce – skończy się to natychmiastowym przepaleniem dziury jeszcze przed uformowaniem jeziorka.

• Arc Force (Dynamika Łuku): Funkcja wkracza do akcji, gdy w trakcie spawania zanadto skrócisz odległość elektrody od materiału. Maszyna odczytuje spadek napięcia i chwilowo podbija natężenie prądu, aby zapobiec zwarciu dużej kropli płynnego metalu z jeziorkiem i zgaszeniu łuku. Zastosowanie tej funkcji jest krytyczne przy spawaniu w pozycjach przymusowych (szczególnie pionach i sufitach), gdzie spawacz celowo spawa krótkim łukiem. Zbyt mocno odkręcony Arc Force dla elektrody rutylowej wygeneruje mnóstwo trudnych do usunięcia, drobnych odprysków na krawędziach spoiny.

• Anti-Sticking (System przeciwzwarciowy): To typowa funkcja ratunkowa. Gdy elektroda mimo wszystko przyklei się „na twardo” do materiału i nastąpi pełne zwarcie, maszyna radykalnie ogranicza moc do minimalnej wartości. Dzięki temu rdzeń elektrody nie nagrzewa się do czerwoności, otulina nie odpada kawałkami, a operator może łatwo, ruchem na boki, odkleić uchwyt. Zapobiega to całkowitemu zniszczeniu elektrody i minimalizuje frustrację, szczególnie u początkujących spawaczy uczących się prowadzenia ręki.

• Dynamic Power Control (DPC): Zaawansowany algorytm obecny w wyższych modelach, który pozwala na „inteligentne” zarządzanie krzywą napięciowo-prądową w zależności od wahań długości łuku. Z punktu widzenia spawacza DPC czyni łuk niezwykle elastycznym – maszyna wręcz wybacza drobne szarpnięcia ręki. Ta funkcja staje się technologicznym wymogiem przy spawaniu rurociągów z użyciem elektrod celulozowych, które do prawidłowego przetopu bezwzględnie potrzebują twardego, głośnego i bardzo „długiego” łuku o wyższym napięciu.

• VRD (Voltage Reduction Device): System obniżający napięcie biegu jałowego na zaciskach do bezpiecznego poziomu (zazwyczaj poniżej 20 V), gdy urządzenie jest włączone, ale operator fizycznie nie spawa. To kluczowe zabezpieczenie BHP, obowiązkowe przy pracy wewnątrz konstrukcji stalowych, wilgotnych zbiornikach czy na zewnątrz w czasie niekorzystnych warunków atmosferycznych. Chroni operatora przed śmiertelnym porażeniem prądem przy wymianie elektrody zalanymi potem rękawicami.

• greenWave (Korekcja Współczynnika Mocy - PF=1): Układ wymuszający na urządzeniu pobór prądu z sieci w sposób niemal idealnie sinusoidalny. W praktyce maszyna pracuje z drastycznie większą kulturą i znikomą ilością mocy biernej, pobierając znacznie mniej amperów z gniazdka. Daje to ogromną zaletę na placach budów: możesz stabilnie spawać przy użyciu ponad 50-metrowych przedłużaczy o cienkim przekroju, a łuk nie zgaśnie w wyniku spadków napięcia.

Dobór pod zastosowanie: Szczegółowy przegląd 10 modeli

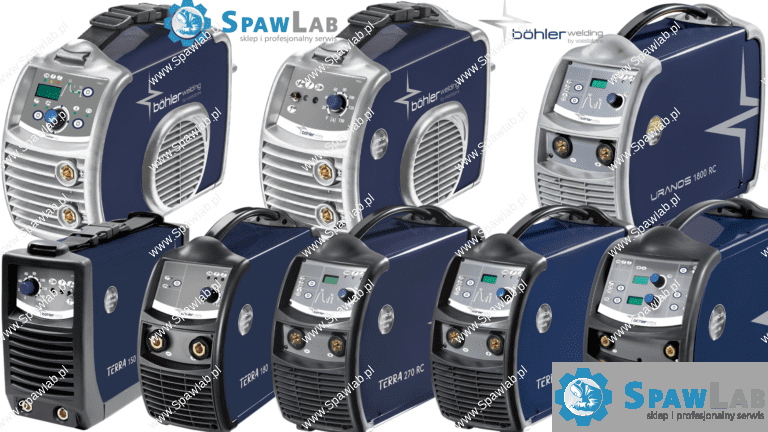

Marka Böhler Welding wyodrębniła dwie filozofie budowy urządzeń: linię URANOS, stawiającą na innowacje i ekstremalną mobilność, oraz linię TERRA, nastawioną na bezwzględną trwałość i ciągłą pracę przemysłową. Przeanalizujmy każdy model po kolei, by precyzyjnie dopasować sprzęt do przekrojów blach i środowiska pracy.

1. URANOS 1500: Standard do szybkiego montażu

Ten model to doskonały wybór, jeśli szukasz maksymalnej mobilności bez rezygnacji z profesjonalnych komponentów. Posiada zasilanie 230 V, wydaje 150 A prądu spawania i waży rekordowe 2,6 kg, co pozwala dosłownie przewiesić go przez ramię na cały dzień. Idealnie nadaje się do prac serwisowych, drobnych napraw balustrad, bram oraz szybkiego montażu w terenie. Wyróżnia go genialna prostota – posiada wbudowane i zoptymalizowane pod standardowe elektrody nastawy Hot Start oraz Arc Force, minimalizując błędy początkującego operatora na cienkich stalach węglowych.

2. URANOS 1500 RC: Praca na wysokości i rusztowaniach

Klon podstawowego modelu 1500, rozbudowany o jedno krytyczne złącze: gniazdo do komunikacji z pilotem zdalnego sterowania (RC). Konstrukcja ta dedykowana jest spawaczom operującym na drabinach, wysokich rusztowaniach czy bezpośrednio na szkielecie stalowym hali, podczas gdy samo źródło prądu bezpiecznie leży na ziemi. Dzięki pilotowi, zamiast schodzić z konstrukcji przy każdej potrzebie zmiany natężenia (np. zmiana grubości węzła do pospawania), operator koryguje prąd płynnie „z ręki”, zyskując kilkadziesiąt minut produktywnej pracy w skali dnia.

3. URANOS 1500 DP: Cyfrowa precyzja w 150 Amperach

Najbardziej dopracowana i zaawansowana inżynieryjnie wersja w małej klasie. Dysponuje technologią ThreeLevel®, cyfrowym odczytem parametrów na panelu LCD oraz pełną komunikacją CANBUS. Oferuje możliwość swobodnej ingerencji w funkcje dynamiki łuku i posiada algorytm DPC. Wybiera się go wtedy, gdy 150 A jest w pełni wystarczające do Twoich prac, ale wymagasz idealnej kultury pracy przy trudniejszych spawaniach (np. wysokostopowych stali nierdzewnych) oraz chcesz w świadomy sposób korzystać z precyzyjnego zajarzania TIG DC Lift.

4. URANOS 1800 RC: Elastyczność terenowa z greenWave

Wchodzimy półkę wyżej. Model zasilany z 230 V (115/230 V z autodetekcją), dający 170 A prądu. Jego „zabójczą” funkcją jest zintegrowany moduł greenWave z aktywną korekcją współczynnika mocy (PF=1) oraz pokładowe VRD. Sprzęt ten to prawdziwy dominator na placach budów z niestabilnym zasilaniem z małych agregatów prądotwórczych i wielokrotnie sztukowanych przedłużaczy. Zapas mocy bez problemu pozwala na dłuższą pracę elektrodą 3,25 mm, a wbudowany moduł złącza pilota gwarantuje pełną obsługę z odległości.

5. TERRA 150: Pancerne rozwiązanie dla ślusarzy

Urządzenie otwierające linię przemysłową TERRA. Posiada wzmocnioną i obudowaną grubym tworzywem bryłę. W odróżnieniu od filigranowego Uranosa, Terra 150 waży 4,1 kg i stawia na totalną odporność na zapylenie i uderzenia w klasycznym warsztacie ślusarskim. Producent fabrycznie zestroił parametry Hot Start i Arc Force pod zoptymalizowaną współpracę z elektrodami rutylowymi i zasadowymi. Włączasz maszynę do gniazdka 230 V, ustawiasz prąd i urządzenie jest gotowe do obróbki profili grubościennych bez konieczności nawigowania po cyfrowych podmenu.

6. TERRA 180: Wół roboczy 230 V z większym oddechem

Jeśli filozofia modelu Terra 150 idealnie Ci odpowiada, ale regularnie naprawiasz łyżki koparek lub grubsze ramy naczep, Terra 180 to właściwy wybór. Urządzenie dostarcza 170 A prądu z jednofazowego gniazda i znacznie lepiej znosi przedłużające się cykle ciągłego spawania materiału 5-8 mm. Według specyfikacji producenta bez problemu przepala grube elektrody zasadowe, a zaimplementowane algorytmy radzą sobie również z kapryśnymi elektrodami celulozowymi o mniejszych średnicach do 4,0 mm.

7. TERRA 220 RC: Próg wejścia w produkcję trójfazową

Zaczynamy pracę na zasilaniu siłowym (3×400 V), co natychmiast przekłada się na morderczą stabilność łuku. Oferując 220 A, ten model wprowadza operatora w świat systemów synergicznych. Cyfrowy panel posiada zaprogramowane krzywe dla każdego rodzaju elektrody (w tym dedykowane na żeliwo i brązy) – po prostu wybierasz średnicę i rodzaj, a maszyna sama oblicza optymalny Arc Force oraz Hot Start bazując na funkcji DPC. Posiada rygorystyczne VRD i bez problemu obsługuje cykle produkcyjne w mniejszych zakładach job shop czy warsztatach maszyn rolniczych.

8. TERRA 270 RC: Złoty środek dla utrzymania ruchu

Maszyna dostarczająca 270 A prądu ciągłego o bezkompromisowej charakterystyce przy wadze zaledwie 16,1 kg. Zastosowano tu absolutnie pełną mikroprocesorową kontrolę nad łukiem. Urządzenie przeznaczone do ostrej orki w działach utrzymania ruchu, gdzie jednego dnia spawa się rurociąg wysokociśnieniowy celulozą na mrozie, a następnego regeneruje grubą zębatkę w piecu cementowni. Terra 270 RC dysponuje idealnym stosunkiem wagi do mocy szczytowej, potrafiąc pracować pod grubymi elektrodami do 5,0 mm w ciągłym obciążeniu.

9. TERRA 350 RC: Przemysł stoczniowy i rurociągowy

Wkraczamy w strefę ciężkiej produkcji ciągłej (290 A przy 100% cyklu dla temp. 40°C). Tego sprzętu nie kupuje się do przydomowego warsztatu – to maszyna rurociągowa i stoczniowa, stworzona do morderczej pracy bez wyłączania zasilania na przerwy. Mimo ogromnej wydajności prądowej, sterowanie DSP i synergie materiałowe reagują tu natychmiastowo na najdrobniejsze drgnięcia elektrody w pozycjach pionowych z dołu do góry (PF). System chłodzenia zaprojektowano tak, by znosił potężne zapylenie z prac szlifierskich bezpośrednio obok pracującego stanowiska.

10. TERRA 500 RC: Monstrum do żłobienia elektropowietrznego

To nie jest już klasyczna spawarka, to agregat technologiczny do drastycznej obróbki stali. Dostarczając 500 A szczytowo (420 A w 100% obciążenia ciągłego), ten gigant ważący 27,3 kg dysponuje rezerwami prądowymi, które miażdżą mniejsze układy inwertorowe. Oprócz zasilania grubych na centymetr elektrod zasadowych w stoczniach, maszyna ma wbudowany specjalistyczny program idealnie współpracujący z elektrodą węglową do procesu agresywnego żłobienia – błyskawicznego wypalania i wydmuchiwania wadliwych starych spoin. Unikalnym rozwiązaniem jest tu wyjście zasilania niskonapięciowego (ELV 12-60 V), które bezpiecznie napędza małe szlifierki lub oświetlenie dla spawaczy uwięzionych głęboko w dusznych zbiornikach okrętowych.

Błędy i diagnostyka: Kiedy maszyna krzyczy o pomoc

Inteligentne sterowanie inwertorami wybacza wiele, jednak nie jest w stanie pokonać praw fizyki. Najbardziej irytującym objawem podczas pracy ciągłej jest zjawisko „dmuchania” i gaśnięcia łuku celulozowego, połączone z nadmierną ilością lepkich odprysków. Przyczyną najczęściej jest próba użycia elektrody rurociągowej (Fox Cel) w urządzeniu nieposiadającym układu DPC (np. standardowa Terra 150) lub ustawienie zbyt twardej charakterystyki stałoprądowej w panelu modelu wyższego. Korekta polega na przełączeniu DPC na charakterystykę opadającą. Z kolei nagłe i częste wyświetlanie ostrzeżenia z ikoną termometru nie oznacza, że spawarka jest uszkodzona. To znak, że wymusiłeś na urządzeniu pracę prądem 200 A przy pełnym słońcu i zapchanym kurzem wlocie powietrza do chłodzenia, doprowadzając do przegrzania tranzystorów IGBT. Oczyść z zewnątrz radiatory, ale pozostaw sprzęt pod napięciem (wentylatory muszą obracać się na pełnych obrotach do schłodzenia bloku mocy).

Serwis i eksploatacja: Dbanie o jakość parku maszynowego

Nawet urządzenia pancerne z serii TERRA posiadają newralgiczne punkty – wtyki prądowe ŁW (DINSE). Obciążanie ich kilkuset amperami przy jednoczesnym brudzie i pyłach powoduje przyspieszone utlenianie się styków, co błyskawicznie prowadzi do wypalenia gniazda na płycie czołowej ze względu na skoki rezystancji. Obowiązkiem każdego utrzymania ruchu jest przedmuchiwanie wlotów powietrza co kilkadziesiąt godzin pracy suchym kompresorem (polecamy tu nasze niezawodne kompresory śrubowe). Oprócz regularnej wymiany rączek, pamiętaj, by stosować najwyższej klasy akcesoria spawalnicze i grube przewody z miedzi OFC. W przypadku awarii na poziomie płyt PCB nie improwizuj. Jako autoryzowany punkt na Polskę świadczymy profesjonalny serwis Voestalpine Böhler Welding, kalibrujemy maszyny przemysłowe i – warto wspomnieć – równie dogłębnie sprawdzamy i naprawiamy elektronikę w naszym serwisie GYS.

Co kupić: Nowe inwertory prosto z fabryki vs potężne poleasingowe używki

To dylemat rozrywający działy zakupów w firmach zbrojeniowych i montażowych. Kupno sprzętu takiego jak spawarki nowe z linii Böhler to gwarancja otrzymania najświeższych rewizji oprogramowania wprost od producenta, dedykowana szczególnie pod projekty obwarowane dotacjami unijnymi, wymagające twardej i bezwzględnej gwarancji na fabrycznie zapakowany produkt.

Jednak pragmatyka finansowa dyktuje często znacznie korzystniejsze warunki. W Spawlab podjęliśmy decyzję o zabezpieczeniu ogromnego parku maszyn poleasingowych. Posiadamy stale na magazynie ponad 500 sztuk sprzętu takiego jak spawarki używane, w tym potężne modele rzędu TERRA 350 i 500 RC. Co dają używki? Genialny stosunek jakości maszyn industrialnych (zaprojektowanych z myślą o wytrzymaniu 15 lat pracy na stoczniach) do absolutnie rewelacyjnej ceny, pozwalając na zakup 3 zaawansowanych maszyn za ułamek wartości katalogowej nowej floty. Sprzęt ten przechodzi u nas przez rygorystyczny park pomiarowy, jest czyszczony, przedmuchiwany, ma sprawdzane układy chłodzenia, co czyni go niemal kuloodpornym biznesowym wołem roboczym od pierwszego dnia rozruchu w Twoim zakładzie.

Checklista zakupowa do systemów MMA:

• Pobór mocy: Czy mam zagwarantowane przyłącze 3×400 V (dla TERRA serii od 220), czy szukam 1×230 V na cienkich przedłużaczach z greenWave (URANOS 1800)?

• Waga jednostki: Potrzebuję sprzętu do chodzenia po rusztowaniu (URANOS 2,6 kg), czy ciężkiej skrzyni stacjonarnej odpornej na gruz i upadki z linii TERRA?

• Wsparcie elektrod: Czy moje prace wymagają spawania pionowego „z góry na dół” rur z użyciem Fox Cel? Jeśli tak, funkcja DPC w panelach wyższych serii jest bezwzględnie wymagana.

• Obróbka ekstremalna: Czy zakładam żłobienie elektrodą węglową? Wykreśl wszystko poniżej 400 A i skieruj wzrok prosto na model TERRA 500 RC.

• Akcesoria montażowe: Czy mam ujęte w budżecie zdalne piloty (oznaczenia modeli literami RC), wtyki ŁW, dobre kable masowe OFC i zaciski śrubowe wysokiej jakości?
