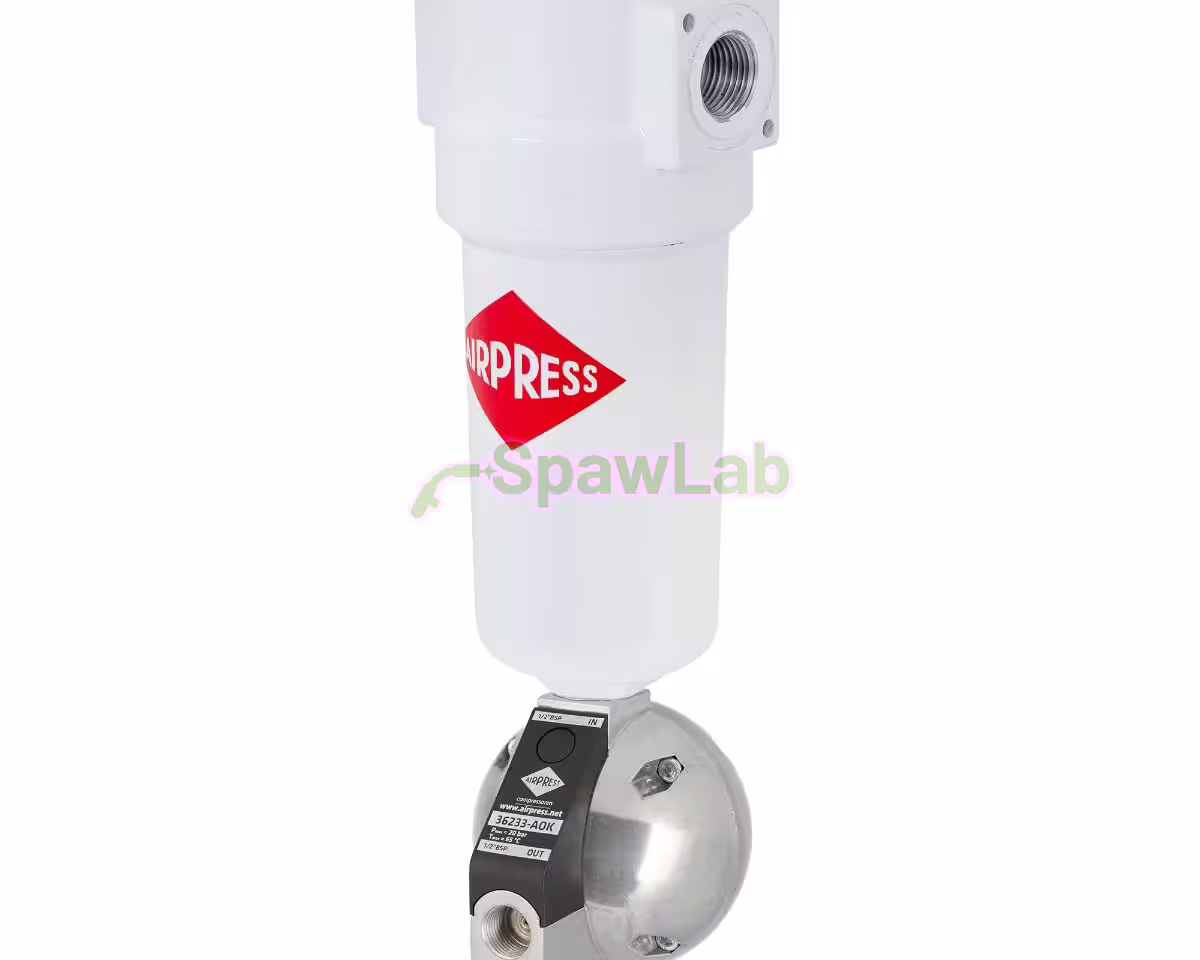

Separator cyklonowy 3/8" 2000 l/min 16 bar ISO 8573-1
Separator cyklonowy służy do odprowadzania kondensatu wodno-olejowego ze sprężonego powietrza. Ich podstawowe elementy to: obudowa, oddzielacz odśrodkowy, osłona separującą oraz spust kondensatu. Gdy sprężone powietrze przedostaje się do separatora, następnie do oddzielacza odśrodkowego, który wprawia przepływające powietrze w ruch wirowy. Podczas wirowania powietrza, kondensat zostaje wypchnięty na ścianki separatora, po których spływa do spustu kondensatu i zostaje wydalony poza układ.
Specyfikacja techniczna
- Certyfikacja: Spełnia normy ISO 8573-1
- Separator składa się z: obudowy, oddzielacza odśrodkowego, osłony separującej oraz spustu kondensatu.
- Wymienny element filtrujący: Separator posiada wyjmowany i wymienny element filtrujący
- Separator nie ma wbudowanego mechanizmu redukcji ciśnienia i czujnika do wykrywania odległości lub położenia przepływu powietrza
- Ciśnienie robocze: 0 - 16 bar
| Właściwość | Wartość |
|---|---|
| SKU | 45134 |
| Przepływ powietrza (l/min) | 120 |
| Przyłącze | 3/8" |
| Maks. ciśnienie (bar) | 16 |
| Zakres temp. otoczenia (°C) | 1.5 - 65 |
| Wysokość (mm) | 410 |
| Średnica (mm) | 88 |
| Waga (kg) | 1.88 |
| SKU | Przepływ powietrza (l/min) |
Przyłącze | Maks. ciśnienie (bar) |
Zakres temp. otoczenia (°C) |
Wysokość (mm) |
Średnica (mm) |
Waga (kg) |
|---|---|---|---|---|---|---|---|
| 45134 | 120 | 3/8" | 16 | 1.5 - 65 | 410 | 88 | 1.88 |
Materiały
- Obudowa: Aluminium (obudowa), elementy montażowe: mosiądz, mosiądz cynkowany i stal; pokrywa: ABS, uszczelnienie: NBR
- Element cyklonowy: PA6 30% włókna szklanego, stal
- Ochrona zewnętrzna: Powłoka proszkowa (na bazie epoksydowo-poliestrowej)
Uwaga. Wskaźnik jest opcją dodatkową i nie wchodzi w skład standardowego zestawu.
W ofercie Airpress dostępne są następujące rodzaje filtrów i mikrofiltrów
| Rodzaj | Opis |
|---|---|
| P | Filtry wstępne, stopień filtracji 3 µm. |
| R | Filtry wstępne, stopień filtracji 1 µm. |
| M | Mikrofiltr 0,1 µm, pozostałość oleju ≤ 0,1 mg/m³. |
| S | Mikrofiltr 0,01 µm, pozostałość oleju ≤ 0,01 mg/m³. |
| A | Wkład z węglem aktywnym 0,01 µm, olej ≤ 0,005 mg/m³. |
| A2 | Wkład z sitem molekularnym, 0,01 µm, olej < 0,005 mg/m³, klasa 0/1 ISO 8573-1. |
| Kod | Typ | Stopień filtracji | Pozostałość oleju | Klasa ISO 8573-1 |
|---|---|---|---|---|
| P | Filtr wstępny | 3 µm | - | - |
| R | Filtr wstępny | 1 µm | - | - |
| M | Mikrofiltr | 0,1 µm | ≤ 0,1 mg/m³ | - |
| S | Mikrofiltr | 0,01 µm | ≤ 0,01 mg/m³ | - |
| A | Węgiel aktywny | 0,01 µm | ≤ 0,005 mg/m³ | - |
| A2 | Sito molekularne | 0,01 µm | < 0,005 mg/m³ | 0 / 1 |
Nasza oferta obejmuje filtry o różnej klasie filtracji, dostosowane do specyficznych wymagań jakości powietrza w systemach sprężonego powietrza.
