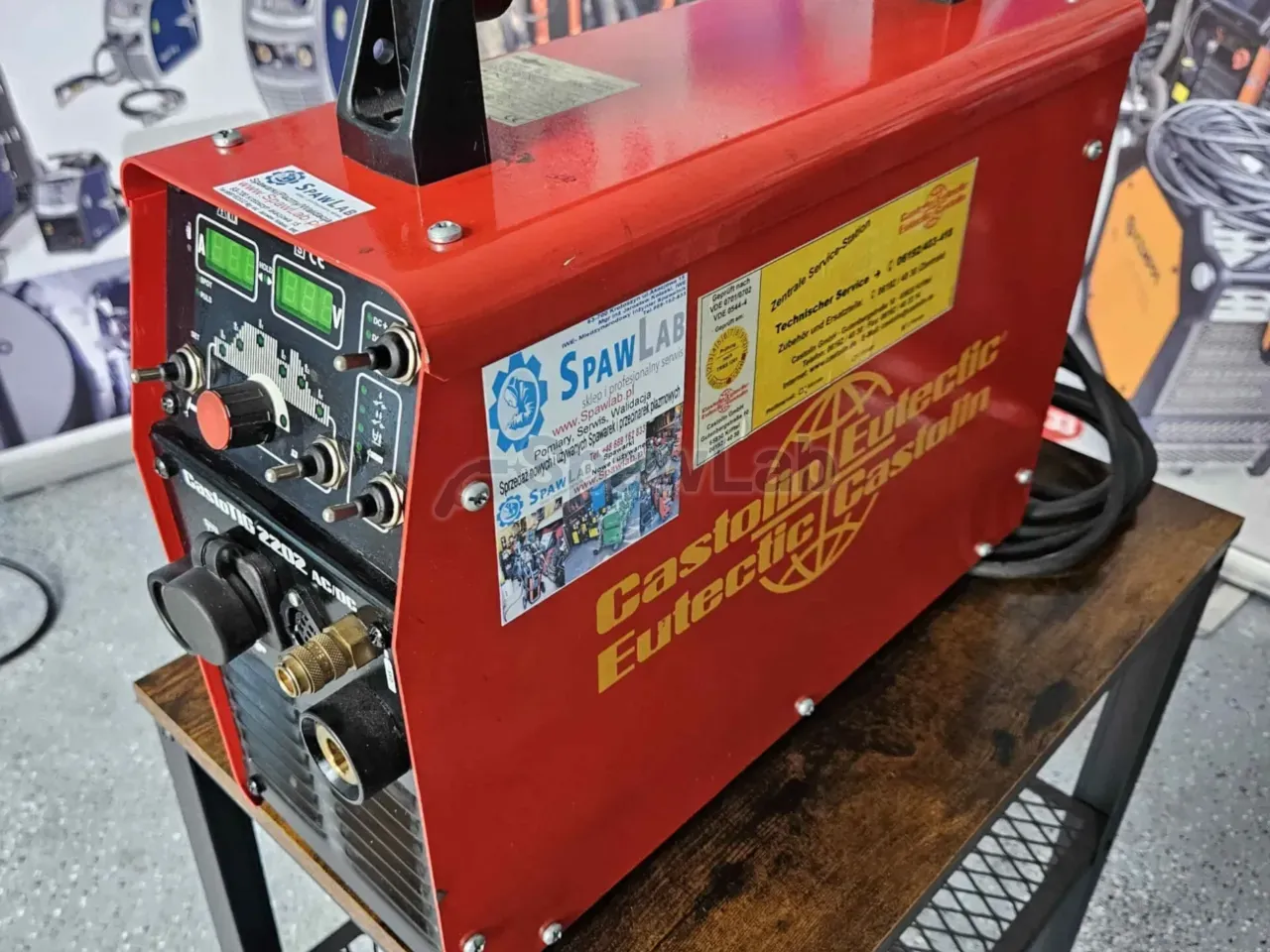

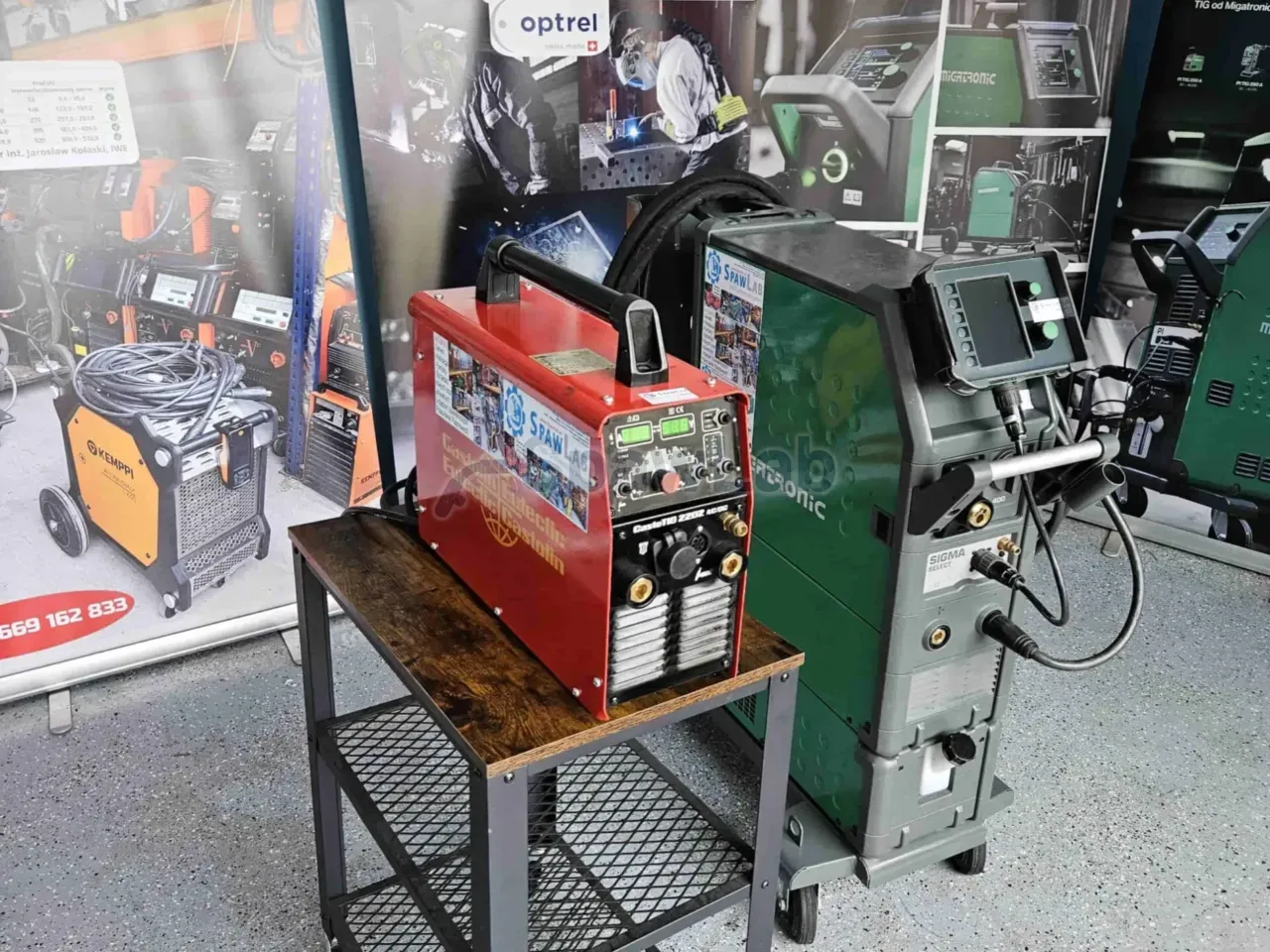

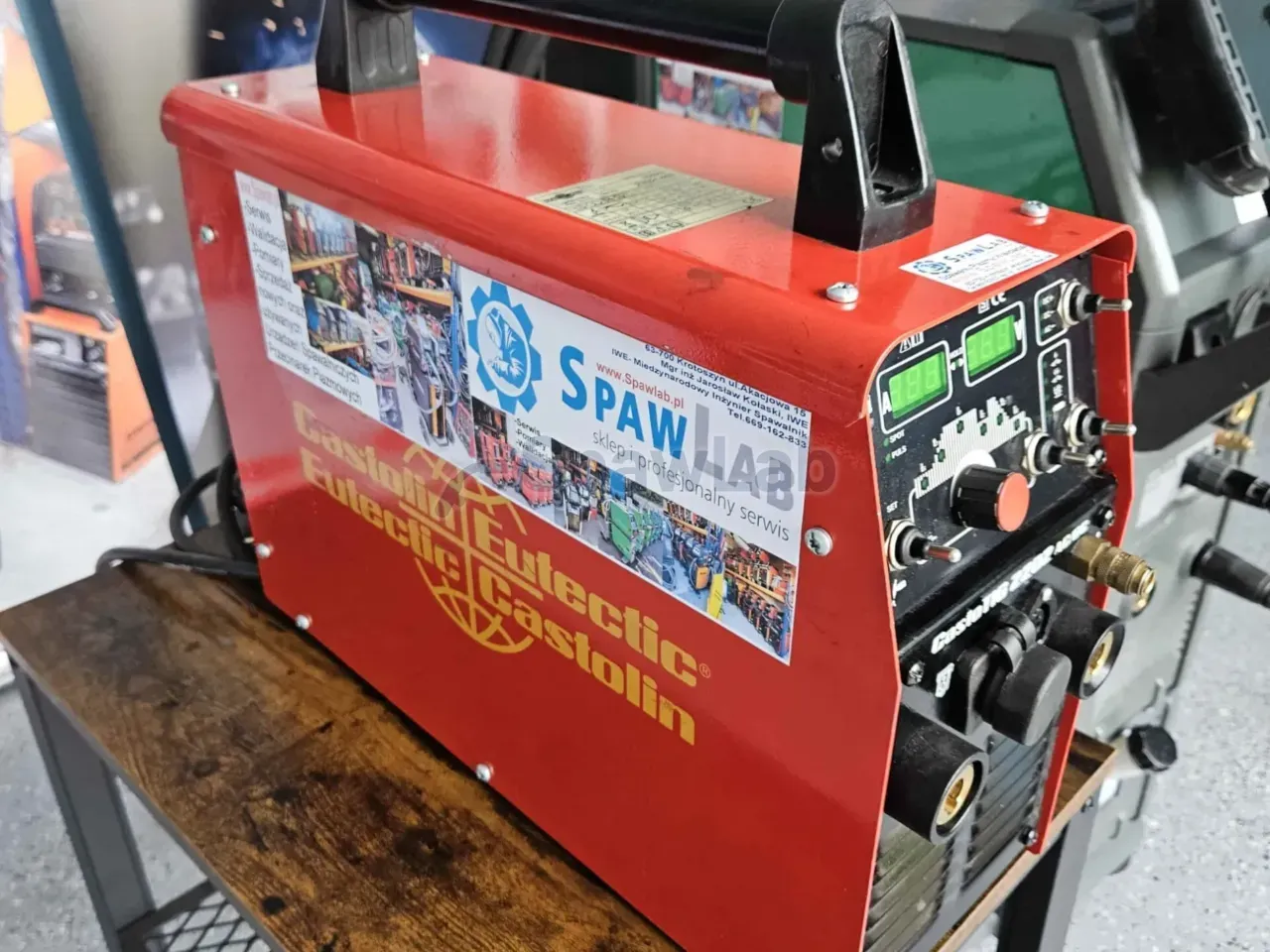

Castolin CastoTig 2202 AC/DC to jednofazowy inwertor TIG AC/DC z trybem MMA, w karcie opisany także jako Fronius MagicWave 2200 AC/DC. Prąd TIG ustawisz od 5 do 220 A, prąd MMA od 10 do 180 A, zasilanie to 230 V. Waży od około 12 do 15 kg i ma obudowę w klasie IP23S.
Do czego ta maszyna
To przenośne źródło TIG do warsztatu, serwisu i lekkiej produkcji. Prądem przemiennym spawasz aluminium i magnez, prądem stałym stale nierdzewne, stale węglowe, miedź i tytan. Tryb MMA działa na prądzie stałym i przemiennym, więc obsłużysz elektrody rutylowe, zasadowe i do stali nierdzewnej.
Cykl pracy w TIG przy 40°C to 35% przy 220 A, 60% przy 170 A i 100% przy 150 A. W MMA jest to 35% przy 180 A, 60% przy 140 A i 100% przy 120 A. Przy 150 A w TIG spawasz bez limitu czasu, więc na typowych grubościach warsztatowych nie musisz planować przerw.
Maszyna pobiera około 6,0 kVA w trybie TIG i 7,2 kVA w trybie MMA przy współczynniku mocy 0,99, co wskazuje na układ korekcji współczynnika mocy. W praktyce znaczy to mniejszy prąd pobierany z sieci i pracę na typowym zabezpieczeniu instalacji 230 V, także na dłuższym przedłużaczu i przy zasilaniu z generatora.
Przy aluminium potrzebny jest prąd przemienny. W jednym półokresie łuk zbija warstwę tlenków, która topi się dużo wyżej niż sam metal, w drugim idzie wtopienie. Balans ustawia proporcję między tymi półokresami, więc przy zabrudzonym albo utlenionym materiale przesuwasz go w stronę czyszczenia, a przy grubszym przekroju w stronę wtopienia. Częstotliwość do 250 Hz zawęża łuk, co pomaga przy spoinach narożnych i przy cienkiej blasze, gdzie szeroka ścieżka od razu przepala materiał.
Kształt fali zmienia charakter pracy. Fala prostokątna daje ostre przejścia i mocne czyszczenie, sinusoidalna pracuje ciszej, trójkątna skupia energię i ogranicza ilość ciepła w materiale. Puls dokłada kolejny poziom kontroli: przy niskiej częstotliwości widać rytm jeziorka i łatwiej prowadzić spoinę w pozycji, przy wysokiej łuk się zawęża i rośnie sztywność. Regulujesz przy tym prąd bazowy, szczytowy i wypełnienie, więc ustawiasz średnią energię i sposób jej podawania.
W trybie MMA maszyna daje prąd do 180 A i cykl 100% przy 120 A, co pokrywa typowe prace montażowe i naprawcze. Hot Start regulowany od 0 do 100% ułatwia zajarzenie zimnej elektrody, Arc Force w tym samym zakresie stabilizuje łuk przy elektrodach zasadowych, a Anti-Stick chroni przed przypaleniem, gdy elektroda przywrze do materiału. Praca MMA na prądzie przemiennym przydaje się przy elektrodach, które tego wymagają, i przy materiałach podatnych na dmuch magnetyczny.
Funkcje i wyposażenie
- TIG AC z regulacją balansu w granicach od 15 do 50%, co zmienia proporcję między czyszczeniem tlenków a wtopieniem.
- Regulacja częstotliwości prądu przemiennego od 20 do 250 Hz, wyższa częstotliwość skupia łuk.
- Wybór kształtu fali prądu przemiennego: prostokątna, sinusoidalna i trójkątna, dobierana do stopu i grubości.
- Puls w prądzie stałym i przemiennym z regulacją częstotliwości od 0,5 do 200 Hz oraz prądu bazowego, szczytowego i wypełnienia.
- Zajarzanie bezstykowe HF albo stykowe Lift Arc.
- MMA z regulowanym Hot Startem od 0 do 100%, regulowanym Arc Force od 0 do 100% oraz funkcją Anti-Stick.
- Układ VRD, który obniża napięcie biegu jałowego z 65 V do 15 V i podnosi bezpieczeństwo operatora.

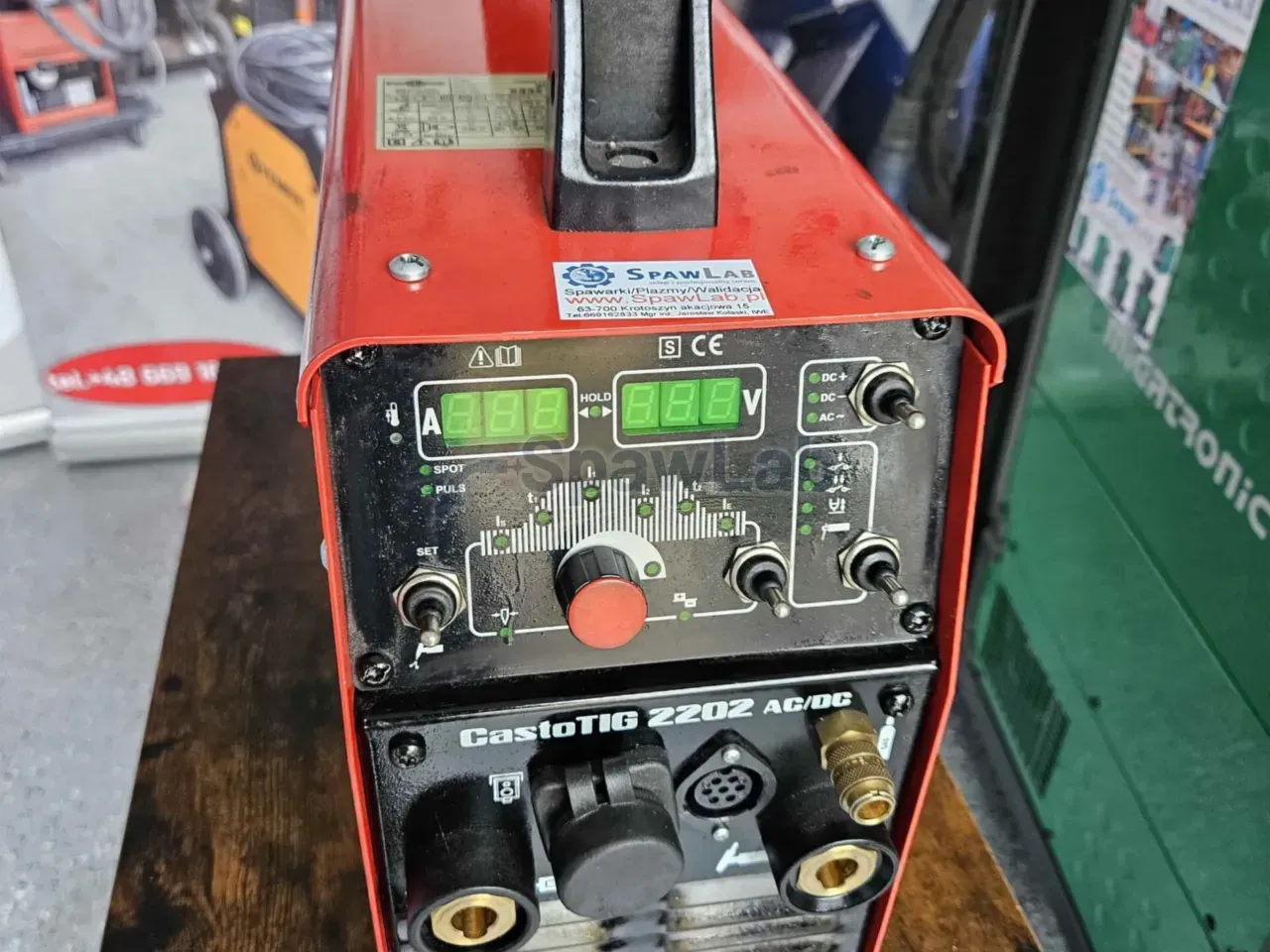

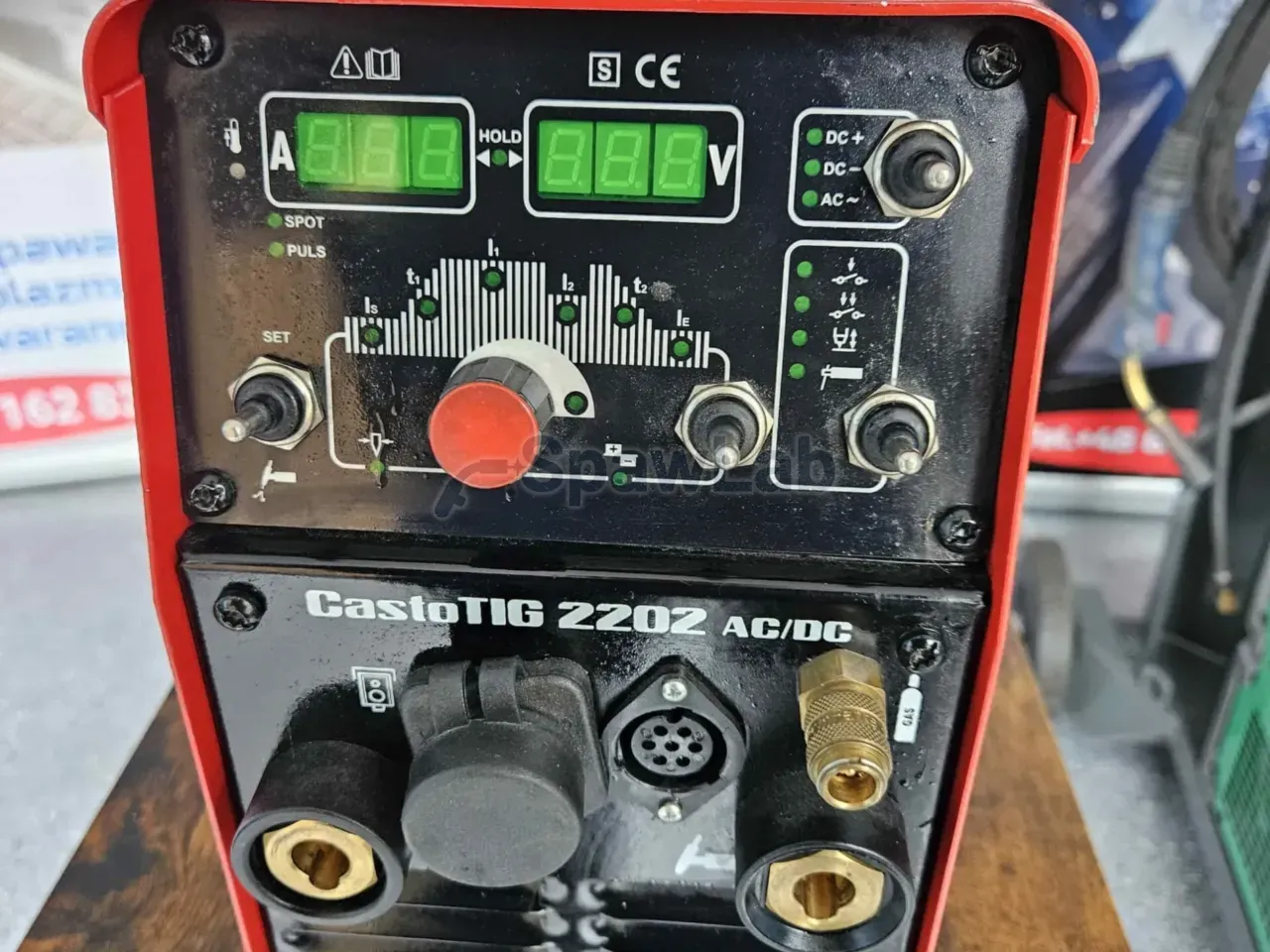

- Cyfrowy panel z wyświetlaczem i pamięcią programów, opis podaje 9 kanałów albo więcej, zależnie od wersji panelu.
- Współpraca z uchwytami TIG chłodzonymi gazem, na przykład SR26, oraz cieczą, na przykład SR18, po dołożeniu chłodnicy.
- Możliwość podłączenia pedału nożnego i zdalnych sterowników ręcznych do regulacji prądu w trakcie spawania.
Dane techniczne
| Marka | Castolin Eutectic |
|---|---|
| Model | CastoTig 2202 AC/DC, numer katalogowy źródła 536315 |
| Typ | inwertorowe źródło prądu, TIG AC/DC oraz MMA |
| Procesy spawania | TIG AC z regulacją kształtu fali, balansu i częstotliwości, TIG DC z pulsem, MMA na prądzie stałym i przemiennym |
| Napięcie zasilania | 230 V, jedna faza, 50/60 Hz, tolerancja od 10 do 15% |
| Maksymalny pobór mocy | około 6,0 kVA w TIG, 7,2 kVA w MMA |
| Współczynnik mocy | 0,99 |
| Zakres prądu TIG | od 5 do 220 A |
| Zakres prądu MMA | od 10 do 180 A |
| Cykl pracy TIG przy 40°C | 35% przy 220 A, 60% przy 170 A, 100% przy 150 A |
| Cykl pracy MMA przy 40°C | 35% przy 180 A, 60% przy 140 A, 100% przy 120 A |
| Napięcie biegu jałowego | 65 V przy wyłączonym VRD, 15 V przy włączonym VRD |
| Zajarzanie łuku TIG | HF bezstykowe albo Lift Arc stykowe |
| Puls TIG | częstotliwość od 0,5 do 200 Hz, regulacja prądu bazowego, szczytowego i wypełnienia |
| Funkcje TIG AC | balans od 15 do 50%, częstotliwość od 20 do 250 Hz, kształt fali prostokątny, sinusoidalny i trójkątny |
| Funkcje MMA | Hot Start od 0 do 100%, Arc Force od 0 do 100%, Anti-Stick |
| Pamięć programów | 9 kanałów albo więcej, zależnie od panelu |
| Klasa ochrony obudowy | IP23S |
| Klasa izolacji | H |
| Chłodzenie | powietrzem, w opcji cieczą, na przykład Castolin CoolTig 22 |
| Wymiary (dł. x szer. x wys.) | około 460 x 170 x 320 mm |
| Masa źródła | od około 12 do 15 kg |
Na co zwrócić uwagę
Zasilanie to 230 V z jednej fazy przy 50/60 Hz, z tolerancją podaną od 10 do 15%. Pobór mocy sięga 7,2 kVA w trybie MMA, więc przy pracy górnymi nastawami liczy się stan instalacji i przekrój przedłużacza. Chłodzenie jest powietrzne, chłodnica cieczy była opcją, w opisie wskazano CoolTig 22, a od tego zależy dobór uchwytu, bo SR26 pracuje na gazie, a SR18 na cieczy.
Regulacja balansu i częstotliwości prądu przemiennego to najważniejsze pokrętła przy aluminium. Balans przesunięty w stronę czyszczenia zbiera tlenki, przesunięty w stronę wtopienia daje głębszy przetop, a wyższa częstotliwość zawęża łuk przy cienkiej blasze i przy spoinach narożnych. Układ VRD obniża napięcie jałowe z 65 V do 15 V, co ma znaczenie przy pracy w wilgoci i w ciasnych przestrzeniach.

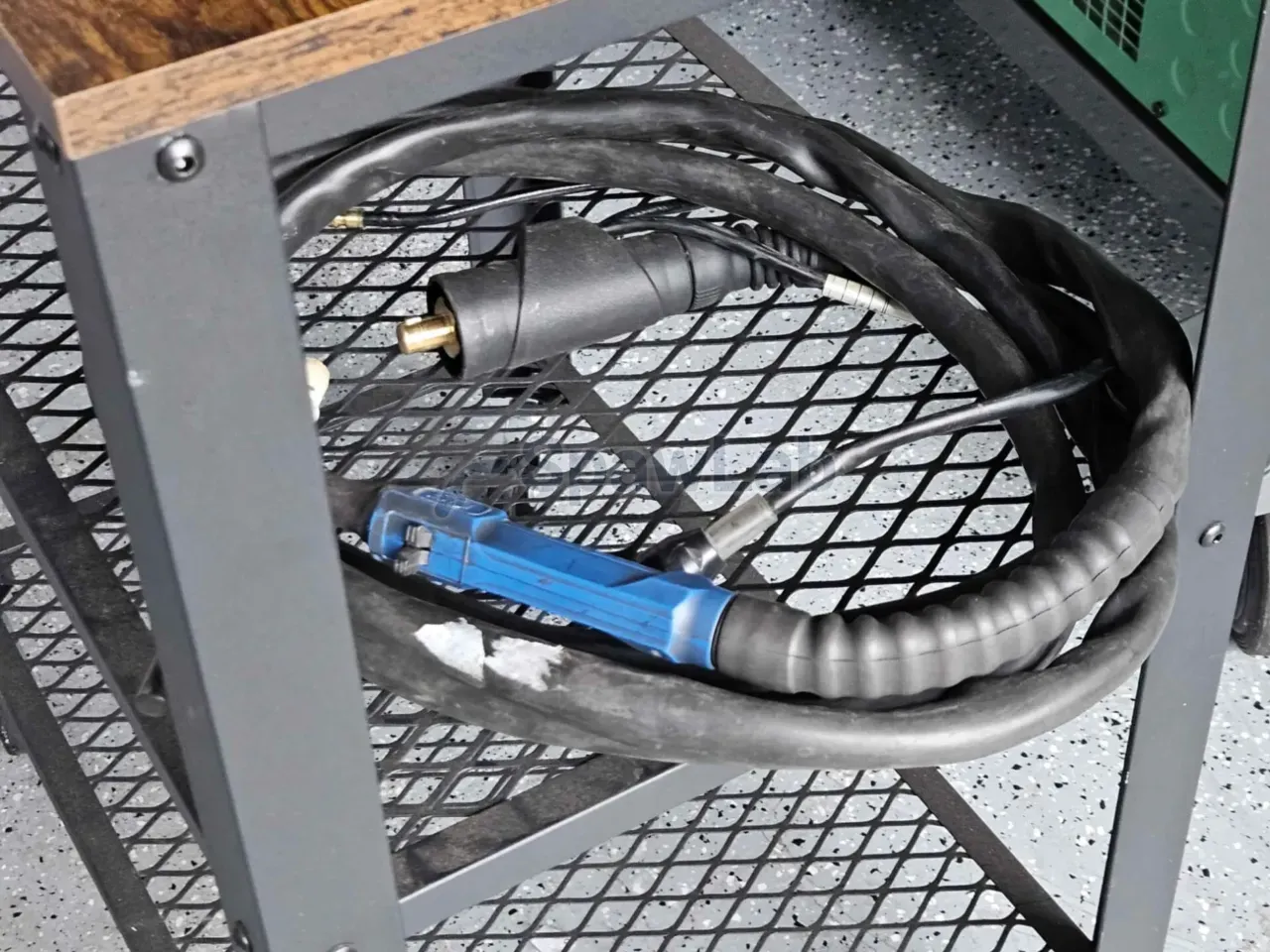

Opis producenta podaje prąd 220 A, a filtr sklepu klasyfikuje maszynę w przedziale do 300 A, więc kieruj się wartością 220 A. Karta nie wymienia uchwytu ani przewodów, dopytaj o skład zestawu. Pamięć programów zależy od wersji panelu, potwierdź konfigurację przed zakupem. Masa od około 12 do 15 kg przy wymiarach około 460 x 170 x 320 mm robi z niej sprzęt przenośny, ale do kompletu dochodzi butla z argonem. Przy pracy na aluminium przygotuj też osobną szczotkę do stali nierdzewnej i miejsce na czysty materiał, bo zabrudzona albo zatłuszczona powierzchnia od razu psuje jeziorko.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok podstawowego pakietu serwisowego: przegląd z czyszczeniem maszyny i pomiarem walidacyjnym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
