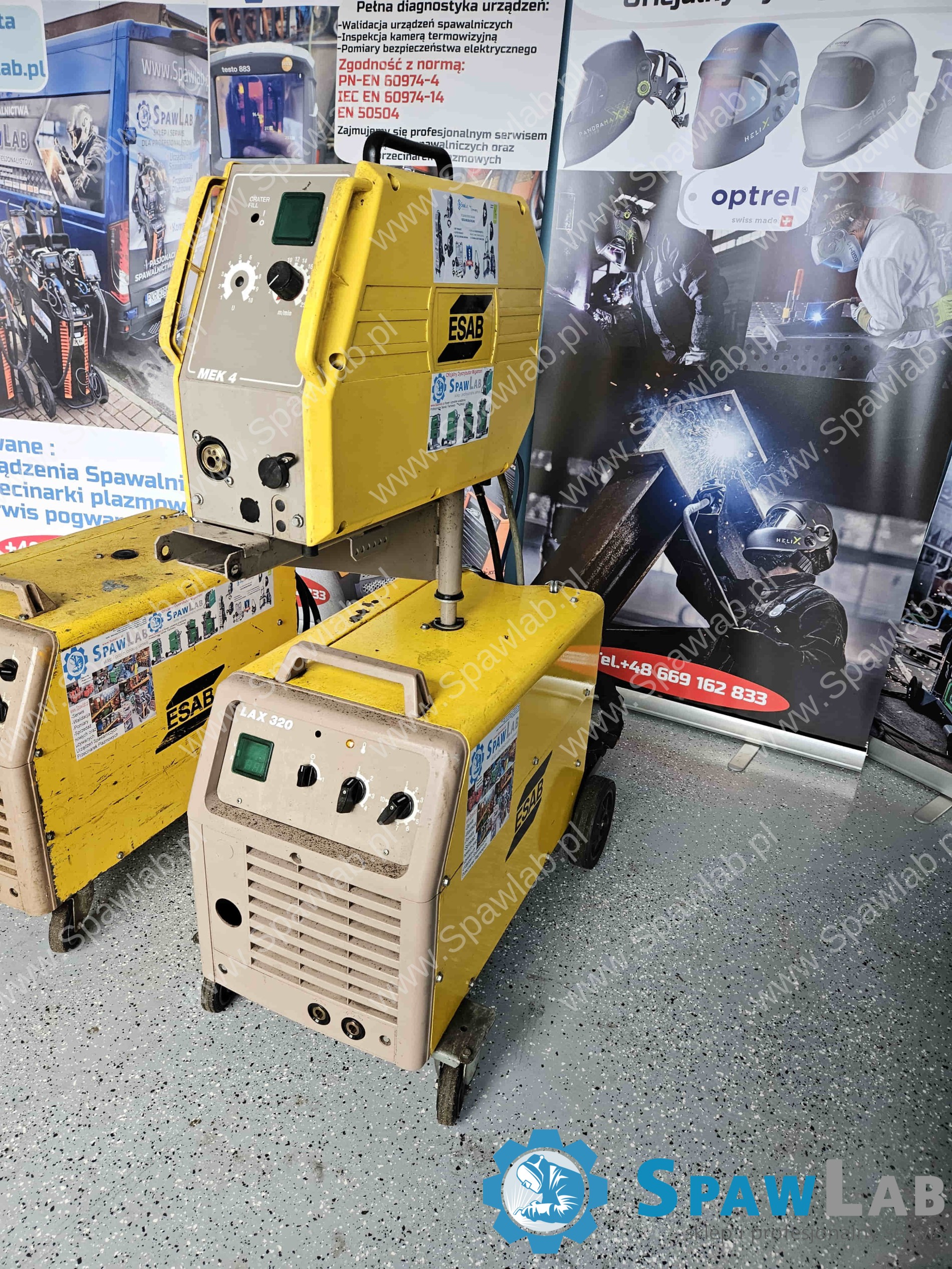

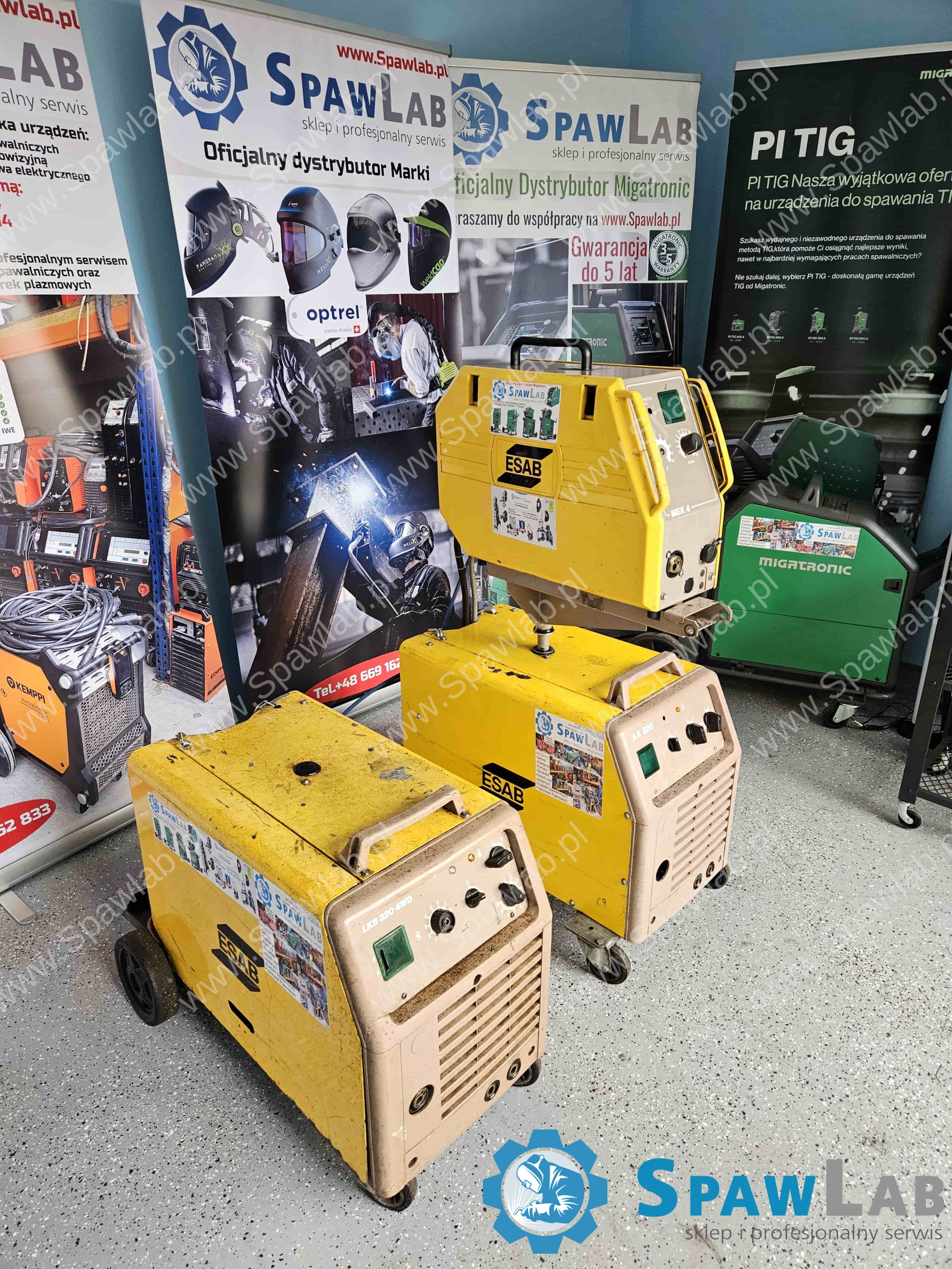

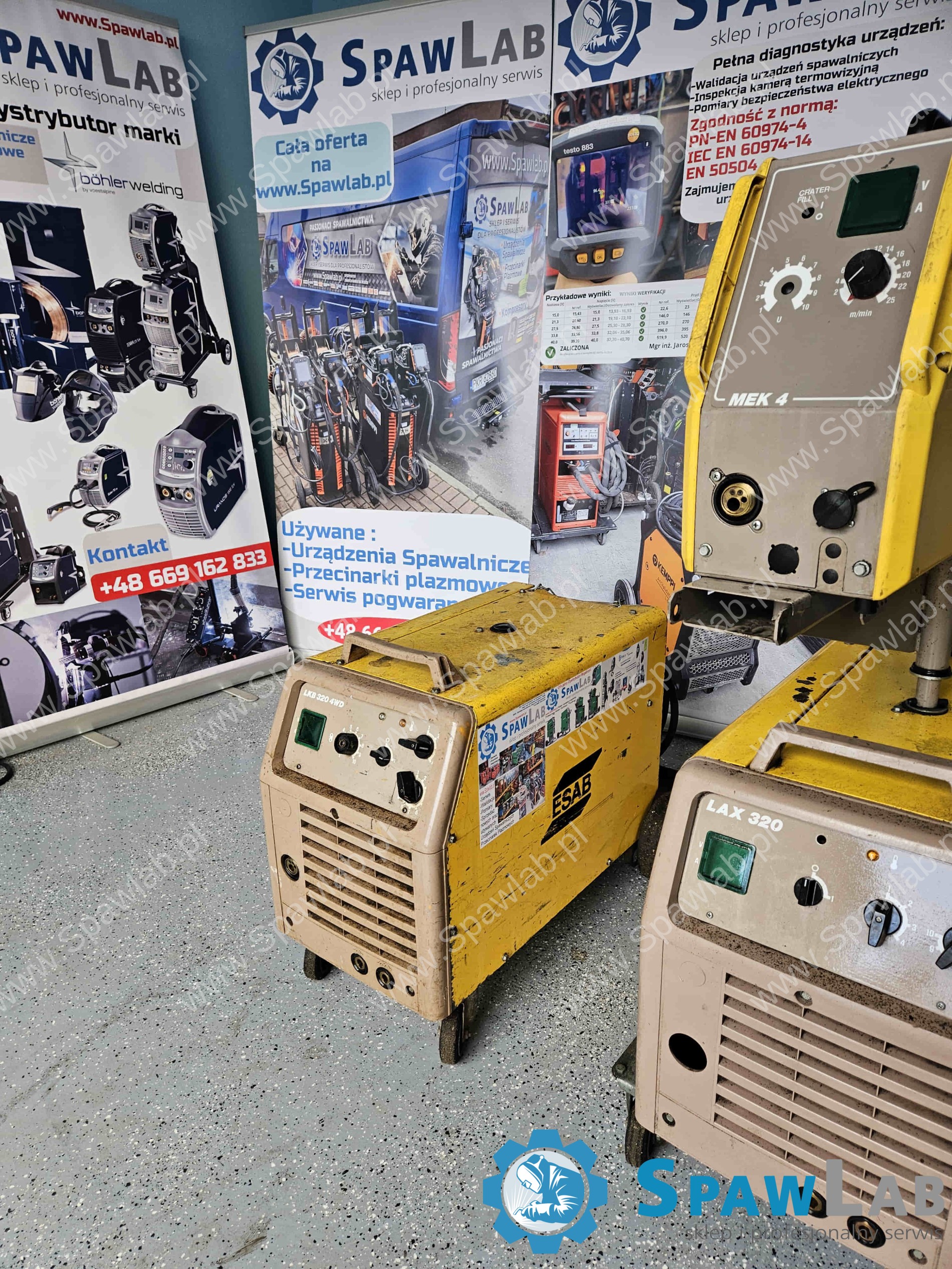

ESAB LAX 320 MIG/MAG – 320A Klasyka Niezawodności Transformatorowej

🚀 STATUS TECHNICZNY: Egzemplarz po pełnej rewizji inżynieryjnej. Pełna sprawność procesowa potwierdzona przez IWE.

Pancerna Architektura LAX

ESAB LAX 320 to klasyczne źródło transformatorowe o płaskiej charakterystyce napięciowo-prądowej, zaprojektowane do pracy w najtrudniejszych warunkach pyłowych i wilgotnościowych. W przeciwieństwie do nowoczesnych inwerterów, LAX opiera się na masywnym transformatorze z miedzianymi uzwojeniami, co gwarantuje mu niewrażliwość na skoki napięcia sieciowego oraz ekstremalną odporność na przeciążenia. Urządzenie posiada budowę modułową z wydzielonym blokiem prostowniczym, co ułatwia odprowadzanie ciepła i minimalizuje ryzyko awarii przy pracy ciągłej. Solidne podwozie i ergonomiczne uchwyty sprawiają, że mimo znacznej masy, maszyna jest mobilna i łatwa w manewrowaniu na halach produkcyjnych. To idealne rozwiązanie dla warsztatów ślusarskich, zakładów naprawczych oraz rolnictwa, gdzie priorytetem jest bezawaryjność i prostota obsługi.

1. Blok Transformatorowy o Wysokiej Gęstości Strumienia

Podstawowym wyzwaniem w urządzeniach transformatorowych jest utrzymanie stabilności napięcia łuku przy dynamicznych zmianach w jeziorku spawalniczym, co w konstrukcjach niskobudżetowych prowadzi do niestabilnego łuku i „strzelania”. ESAB LAX 320 rozwiązuje ten problem dzięki zastosowaniu transformatora o wysokiej jakości rdzeniu, który minimalizuje straty wiroprądowe i zapewnia liniowy wzrost strumienia magnetycznego. Fizyka tego procesu opiera się na precyzyjnym skojarzeniu uzwojenia pierwotnego i wtórnego, co pozwala na uzyskanie bardzo stabilnego transferu metalu w łuku zwarciowym. Nawet przy pracy na niskich stopniach prądowych, łuk pozostaje „miękki” i przewidywalny, co jest kluczowe przy spawaniu cienkich blach. Miedziane uzwojenia transformatora posiadają wysoką bezwładność cieplną, co pozwala na krótkotrwałe przeciążenia bez ryzyka degradacji izolacji. Dla zakładu produkcyjnego oznacza to maszynę, która wytrzymuje błędy eksploatacyjne i nie wymaga częstych przerw na chłodzenie. Jest to klasyczna inżynieria materiałowa w służbie spawalnictwa, gwarantująca dekady bezawaryjnej pracy.

2. 40-Stopniowa Regulacja Napięcia – Precyzja Energii Liniowej

W spawarkach skokowych często brakuje „ustawienia pośredniego”, co zmusza spawacza do pracy na zbyt zimnym lub zbyt gorącym łuku, prowadząc do braku przetopu lub przepaleń. Problem ten w modelu LAX 320 został wyeliminowany poprzez zastosowanie dwóch przełączników zakresowych, co daje łącznie aż 40 stopni precyzyjnej regulacji napięcia. Fizyka spawania wymaga, aby napięcie było idealnie dopasowane do prędkości podawania drutu i grubości materiału w celu zminimalizowania energii liniowej. Dzięki tak gęstemu zestopniowaniu, operator może idealnie wbić się w „okno technologiczne”, uzyskując stabilne przejście kropelkowe przy minimalnym rozprysku. Pozwala to na precyzyjne sterowanie szerokością lica spoiny oraz głębokością wtopienia, co jest krytyczne przy spawaniu konstrukcji poddawanych badaniom NDT (np. RT lub UT). Każdy stopień regulacji jest wynikiem optymalnego doboru liczby zwojów transformatora, co gwarantuje stałość parametrów w całym zakresie pracy. Dla inżyniera spawalnika to pewność, że proces jest powtarzalny i zgodny z wytycznymi instrukcji technologicznej WPS.

3. Trójfazowy Mostek Prostowniczy Graetza – Stabilność Prądu Stałego

Jakość prądu po wyjściu z transformatora ma decydujące znaczenie dla dynamiki łuku; prąd tętniący powoduje niestabilność i głośną pracę, co męczy spawacza i pogarsza estetykę spoiny. W ESAB LAX 320 zastosowano pełnookresowy, trójfazowy mostek prostowniczy, który drastycznie redukuje tętnienia napięcia wyjściowego. Fizyka prostowania trójfazowego pozwala na uzyskanie bardzo wysokiej częstotliwości tętnień, co sprawia, że prąd spawania zbliża się charakterystyką do idealnego prądu stałego (DC). Skutkuje to bardzo gładkim transferem metalu i łatwym zajarzaniem łuku, nawet przy utlenionej powierzchni materiału rodzimego. Zastosowanie diod o wysokim amperażu z masywnymi radiatorami aluminiowymi gwarantuje, że układ prostowniczy nie przegrzewa się nawet podczas intensywnej pracy w cyklu 100%. Stabilność ta przekłada się na mniejszą ilość odprysków, co bezpośrednio redukuje koszty materiałów ściernych i czas poświęcony na czyszczenie konstrukcji. To rozwiązanie proste, ale niezwykle skuteczne, będące sercem niezawodności tego modelu.

4. Dwustopniowa Regulacja Indukcyjności (Dławik)

Dynamika wzrostu prądu zwarcia decyduje o ilości odprysków i kształcie wtopienia, co w prostych spawarkach bez dławika jest niemożliwe do kontrolowania. Problem ten objawia się „twardym” łukiem przy spawaniu w gazach osłonowych na bazie CO2, co utrudnia pracę początkującym operatorom. LAX 320 posiada wbudowany dławik wyjściowy z dwoma gniazdami indukcyjności, co pozwala na zmianę charakterystyki łuku z „twardej” na „miękką”. Fizyka dławika opiera się na indukcji elektromagnetycznej, która spowalnia narastanie prądu zwarciowego (di/dt), co pozwala kropli metalu na łagodne przejście do jeziorka. Wyższa indukcyjność jest idealna do spawania stali miękkich w osłonie CO2, redukując rozprysk o nawet 30%. Niższa indukcyjność sprawdza się w mieszankach Ar/CO2, zapewniając szybki transfer i głębokie wtopienie przy wyższych prędkościach spawania. Dzięki temu operator ma narzędzie do personalizacji łuku pod konkretne zadanie technologiczne, co znacząco podnosi komfort pracy.

5. Profesjonalny Układ Podający 4-Rolkowy

Nierównomierne podawanie drutu to najczęstsza przyczyna wad spawalniczych, takich jak porowatość i niestabilność łuku, wynikająca z poślizgu drutu w rolkach. W urządzeniu LAX 320 zastosowano przemysłowy mechanizm podający wyposażony w 4 rolki napędzane synchronicznie, co zapewnia pewne prowadzenie drutu niezależnie od stopnia zagięcia uchwytu. Fizyka tego rozwiązania polega na rozłożeniu siły nacisku na większą powierzchnię drutu, co zapobiega jego deformacji plastycznej i ścieraniu powłoki miedziowej. Jest to szczególnie istotne przy stosowaniu długich uchwytów (4-5m) oraz przy spawaniu drutami proszkowymi, które są podatne na zgniatanie. Precyzyjna regulacja siły docisku pozwala na idealne ustawienie oporu, co przekłada się na stałą prędkość podawania, a tym samym stałą energię łuku. Inwestycja w 4-rolkowy system to gwarancja braku przestojów wynikających z blokowania się drutu w pancerzu, co podnosi ogólną wydajność stanowiska.

Q: Czy ESAB LAX 320 nadaje się do spawania aluminium?
A: Tak, przy zastosowaniu odpowiednich rolek o profilu „U”, teflonowego wkładu w uchwycie oraz gazu Argon, maszyna radzi sobie bardzo dobrze ze spawaniem aluminium metodą MIG, oferując stabilny łuk natryskowy.

Q: Jakie są zalety spawarki transformatorowej nad inwerterową w warunkach warsztatowych?
A: Kluczową zaletą jest odporność na zanieczyszczenia (opiłki metali) oraz prostota napraw. Transformator nie posiada czułej elektroniki sterującej, co czyni go niemal niezniszczalnym w brudnym i zapylonym środowisku.

Q: Czy maszyna posiada funkcję „burn-back”?
A: Tak, układ sterowania posiada regulację czasu upalania drutu po zakończeniu spawania, co zapobiega przyklejaniu się drutu do jeziorka lub końcówki prądowej.

Rekomendacja Inżyniera IWE: Do pełnego wykorzystania mocy 320A zalecamy stosowanie uchwytów chłodzonych gazem klasy ESAB PSF 305 lub mocniejszych. Maszyna idealna do pracy ciągłej przy drutach 1.0 - 1.2 mm.
