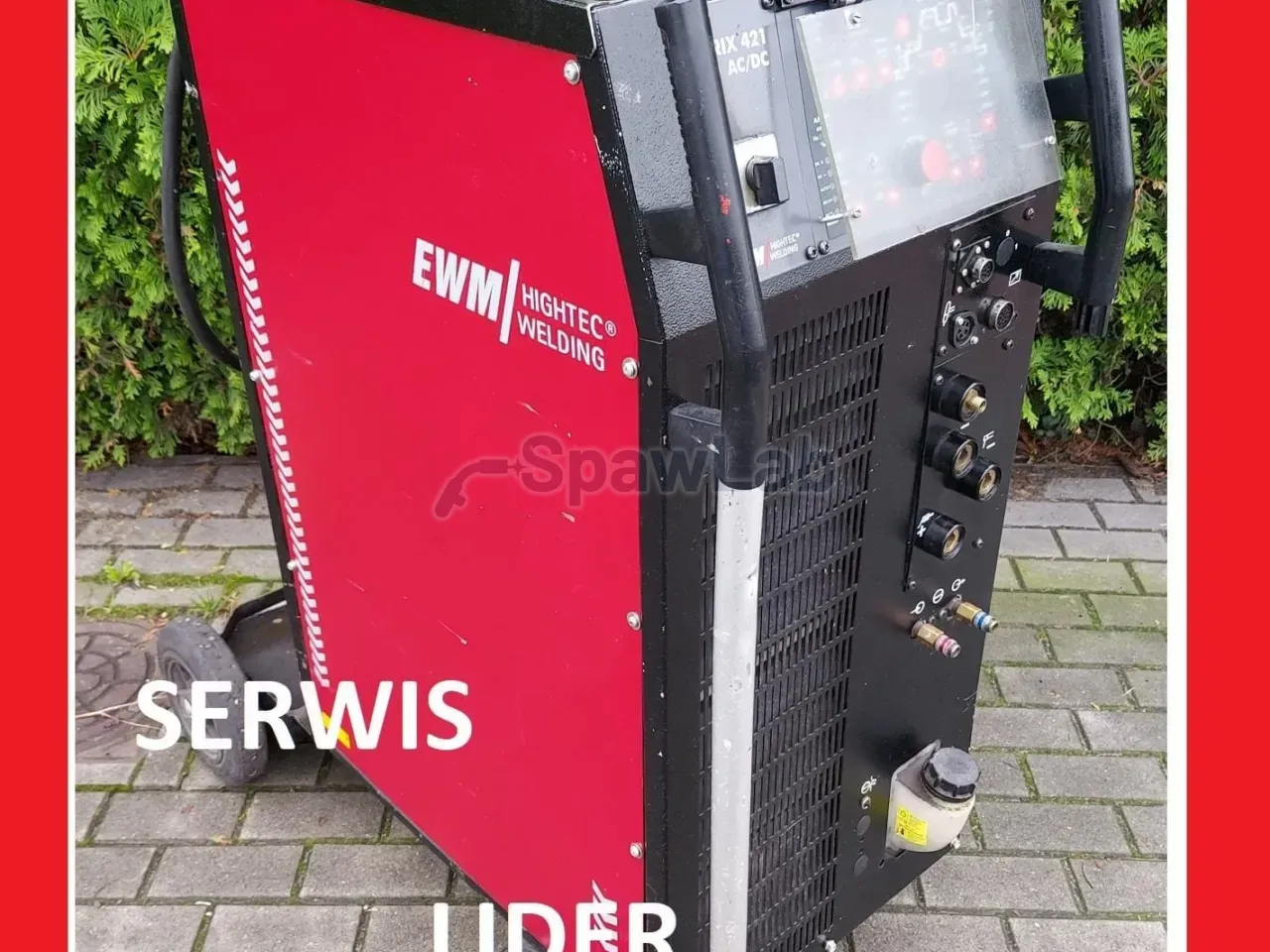

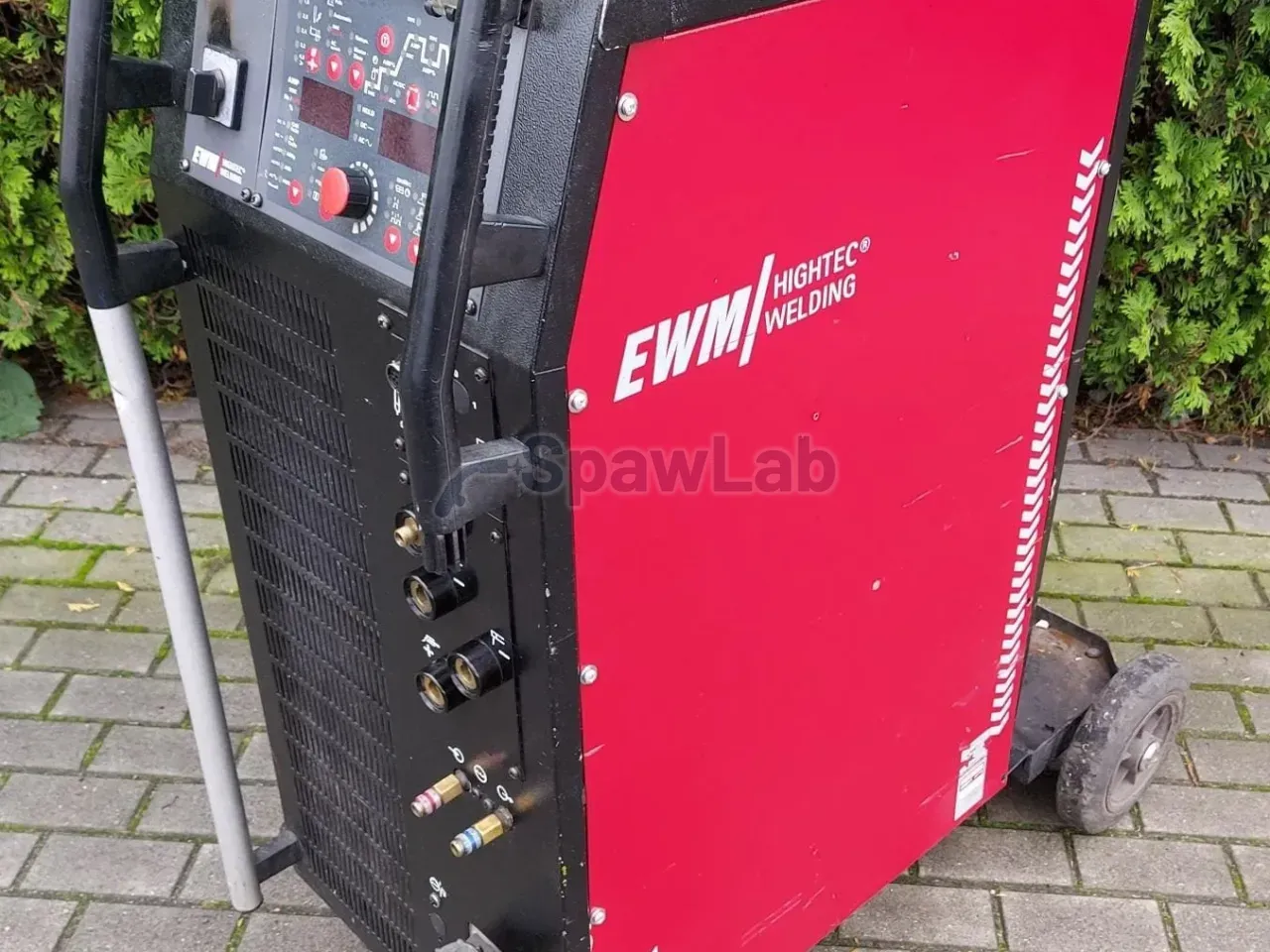

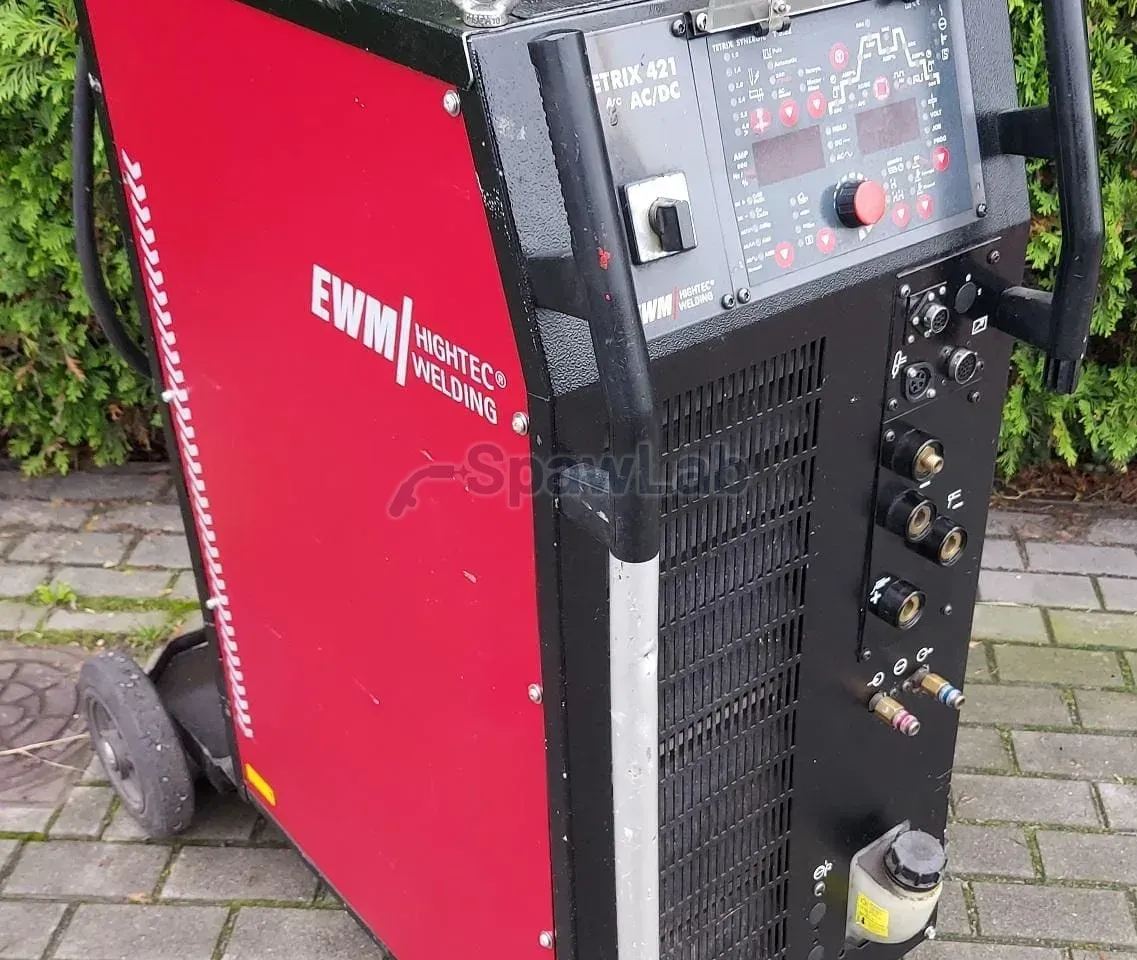

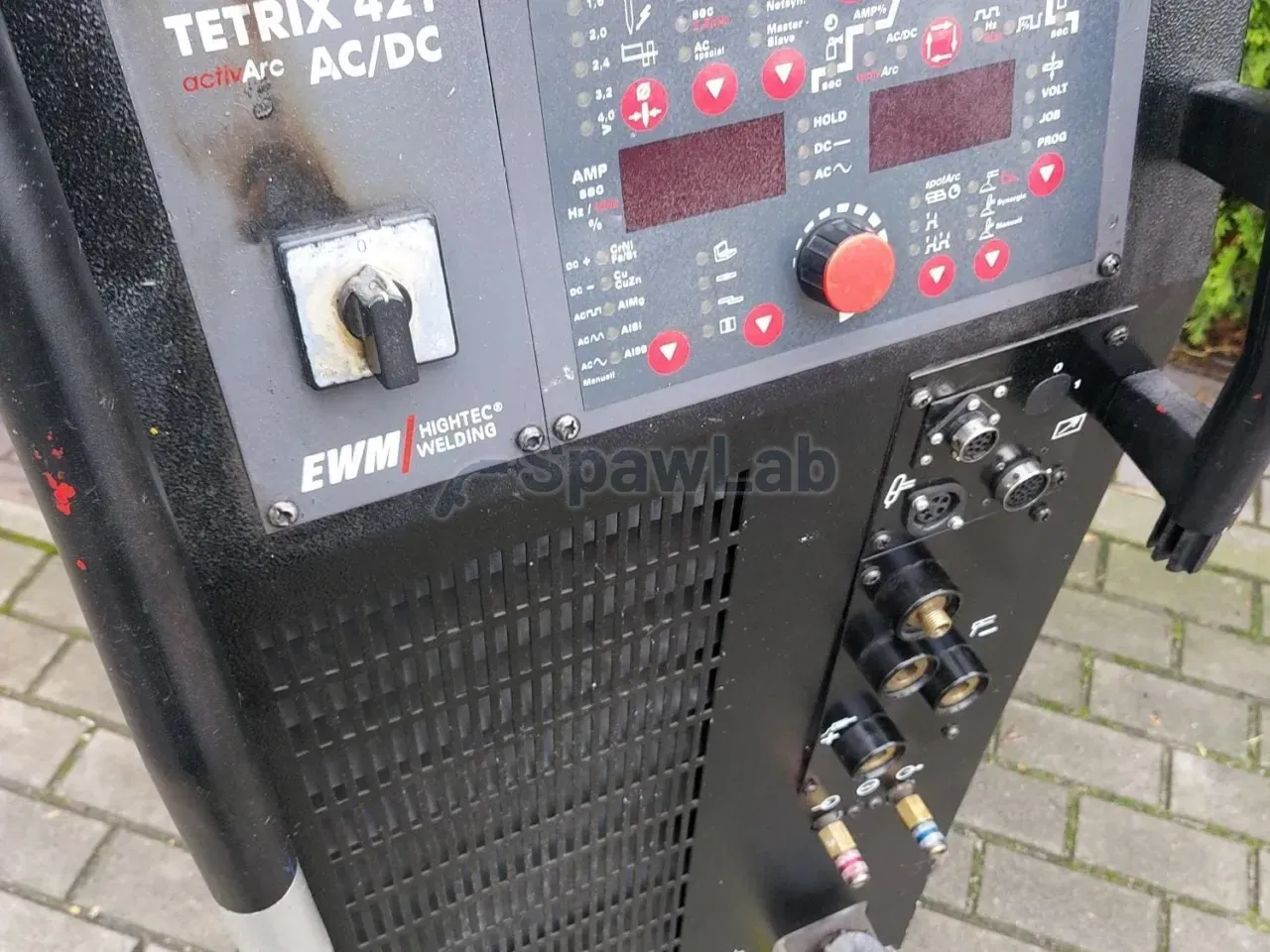

EWM Tetrix 421 AC/DC to cyfrowe źródło TIG na prąd przemienny i stały, chłodzone cieczą. Opis podaje zakres regulacji od 5 A do 420 A i pracę ciągłą od 370 A do 400 A przy 40°C. Napięcie biegu jałowego wynosi 82 V, obudowa ma klasę IP23.
Do czego ta maszyna
To źródło pod aluminium, stal nierdzewną i grubsze elementy, także pod stanowiska zautomatyzowane. Prądem stałym łączysz stal czarną i nierdzewną, prądem przemiennym aluminium i jego stopy. Zasilanie to 400 V, chłodzenie cieczą, a sterowanie prowadzi układ cyfrowego przetwarzania sygnałów, który nadzoruje parametry łuku i steruje tranzystorami IGBT.
Opis podaje pracę ciągłą, czyli cykl 100% przy 40°C, w przedziale od 370 A do 400 A oraz prąd maksymalny 420 A. Tolerancja napięcia sieciowego sięga od minus 25% do plus 20%, więc maszyna znosi słabą instalację i długi przedłużacz. Obudowa w klasie IP23 i tunelowy układ chłodzenia radiatorów oddzielają elektronikę od pyłu przewodzącego, co ma znaczenie w hali z obróbką mechaniczną.
Funkcja activArc stabilizuje energię łuku. Gdy spawacz skróci łuk, źródło podbija prąd, przez co rośnie ciśnienie plazmy i wtopienie, a łuk staje się sztywny i mniej podatny na przypadkowe dotknięcie elektrody do jeziorka. W praktyce ogranicza to ryzyko wtrąceń wolframu i utrzymuje stałą energię liniową mimo drobnych ruchów ręki, co liczy się przy rurociągach i złączach poddawanych badaniom.
Pulsacja sięga 15 kHz, czyli 15 000 Hz. Przy takiej częstotliwości kolumna plazmy mocno się zwęża, więc cienkie blachy spawa się szybciej i z lepszą stabilnością kierunkową. Funkcja AC Special obsługuje złącza o bardzo różnej grubości, na przykład blachę 1 mm z odlewem 10 mm, kierując nadmiar energii w grubszą stronę i utrzymując czyszczenie tlenków po obu stronach. Do wyboru są też kształty fali: prostokąt, sinus i trapez, którymi dobierasz poziom hałasu i charakterystykę wtopienia.
Funkcje i wyposażenie
- Cyfrowe sterowanie oparte na przetwarzaniu sygnałów, nadzór parametrów łuku i sterowanie tranzystorami IGBT.
- activArc, aktywna stabilizacja energii łuku przy zmianie jego długości.
- Pulsacja do 15 kHz, czyli 15 000 Hz, zwężenie łuku i szybsze spawanie cienkich blach.
- AC Special, algorytm do łączenia elementów o bardzo różnej grubości.
- Wybór kształtu fali prądu przemiennego: prostokąt, sinus i trapez.
- Spotmatic, sczepianie bez używania przycisku na uchwycie, łuk zapala się po dotknięciu materiału elektrodą, na zaprogramowany czas, co skraca sczepianie o 50%.
- Sterowanie synergiczne z bazą zadań, po wskazaniu materiału i grubości maszyna dobiera prąd startowy, balans prądu przemiennego i parametry gazu.
- Przygotowanie do współpracy z podajnikami drutu zimnego tigSpeed.
- Obudowa IP23 z tunelowym układem chłodzenia radiatorów, ochrona elektroniki przed pyłem.
Dane techniczne
| Marka | EWM |
|---|---|
| Model | Tetrix 421 AC/DC |
| Rodzaj prądu | AC/DC |
| Zakres regulacji prądu | od 5 A do 420 A |
| Maksymalny prąd spawania | 420 A |
| Praca ciągła, cykl 100% przy 40°C | od 370 A do 400 A |
| Częstotliwość pulsacji | do 15 kHz, czyli 15 000 Hz |
| Napięcie biegu jałowego | 82 V |
| Napięcie zasilania | 400 V, tolerancja od minus 25% do plus 20% |
| Klasa ochrony obudowy | IP23 |
| Chłodzenie | cieczą |
Co dostajesz
- Źródło EWM Tetrix 421 AC/DC
- Uchwyt TIG 8 m w wersji pro na 350 A do prądu przemiennego i stałego, chłodzony cieczą
- Przewód masowy
- Przewód zasilający
Na co zwrócić uwagę
Zasilanie to 400 V, chłodzenie cieczą, więc przed startem sprawdzasz poziom płynu chłodzącego i obieg w uchwycie. Uchwyt z zestawu ma obciążalność 350 A, a źródło daje do 420 A, więc przy wyższych nastawach dobierasz mocniejszy uchwyt, inaczej to rękojeść wyznaczy granicę pracy.
Zakres funkcji zależy od wersji i wyposażenia konkretnej sztuki, dlatego przed zakupem sprawdzamy z Tobą na panelu tego egzemplarza, które tryby są aktywne. Podajnik drutu zimnego tigSpeed nie wchodzi w skład zestawu. Opis nie podaje masy, więc transport ustal przed odbiorem. Do pracy dochodzi butla z argonem, reduktor z przepływomierzem i elektrody wolframowe.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok podstawowego pakietu serwisowego: przegląd z czyszczeniem maszyny i pomiarem walidacyjnym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
