Spawanie Żeliwa Elektrodami UTP: Profesjonalny Przewodnik po Regeneracji i Łączeniu

Spawanie żeliwa pozostaje jednym z najbardziej złożonych wyzwań w inżynierii spawalniczej. Jego unikalna metalurgia, charakteryzująca się wysoką zawartością węgla i wrodzoną kruchością, stwarza znaczne ryzyko powstawania pęknięć. Kluczem do sukcesu jest precyzyjna kontrola cyklu cieplnego i dobór specjalistycznych materiałów dodatkowych, które kompensują naprężenia i zapobiegają tworzeniu się kruchych struktur w strefie wpływu ciepła (SWC).

W odpowiedzi na te technologiczne trudności, marka UTP Maintenance, należąca do światowego lidera voestalpine Böhler Welding, opracowała zaawansowane rozwiązania, które definiują standardy w zakresie regeneracji i łączenia żeliwa. Niniejsza ekspertyza techniczna stanowi dogłębną analizę dwóch kluczowych elektrod – UTP 8 oraz UTP 86 FN – które, stosowane systemowo, pozwalają na realizację nawet najbardziej wymagających napraw.

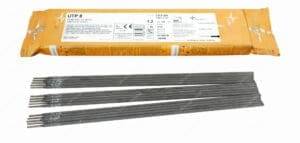

UTP 8 – Precyzyjna Elektroda Niklowa do Spawania Żeliwa „na Zimno”

Elektroda UTP 8 to materiał o specjalistycznym przeznaczeniu, z rdzeniem z czystego niklu, zaprojektowany do spawania żeliwa metodą „na zimno”. Technologia ta opiera się na fundamentalnej zasadzie minimalizacji energii liniowej wprowadzanej do materiału, co jest decydujące dla ograniczenia negatywnych przemian strukturalnych w kruchym materiale rodzimym.

Charakterystyka i Zastosowanie UTP 8

Głównym obszarem zastosowań tej elektrody są prace naprawcze i konserwacyjne elementów wykonanych z żeliwa szarego oraz ciągliwego. Jej unikalne właściwości pozwalają również na tworzenie wysokiej jakości połączeń różnoimiennych, takich jak żeliwo ze stalą, staliwem, a nawet miedzią i jej stopami. To czyni ją niezastąpionym narzędziem w każdym profesjonalnym warsztacie utrzymania ruchu.

Właściwości Technologiczne i Kluczowe Korzyści

Zaawansowanie technologiczne elektrody UTP 8 wynika z zastosowania grafitowo-zasadowej otuliny, która zapewnia wyjątkowo stabilny i spokojny łuk. Najważniejsze korzyści techniczne to:

• Minimalna Energia Liniowa: Możliwość spawania przy bardzo niskim natężeniu prądu jest kluczowa dla ograniczenia wielkości SWC i zminimalizowania ryzyka powstania twardych, kruchych struktur martenzytycznych.
• Wysoka Jakość Spoiny: Proces spawania jest praktycznie bezodpryskowy. Uzyskane lico jest gładkie i pozbawione podtopień, co znacząco redukuje czas potrzebny na obróbkę wykończeniową.
• Pełna Obrabialność Mechaniczna: To najważniejsza cecha użytkowa. Stopiwo na bazie czystego niklu nie tworzy twardych węglików, dzięki czemu zarówno spoina, jak i strefa przejściowa są w pełni skrawalne i podatne na obróbkę pilnikiem. Eliminuje to problem utwardzonych stref, często spotykany przy stosowaniu konwencjonalnych materiałów.

Krytyczne Aspekty Techniki Spawalniczej

Osiągnięcie optymalnych rezultatów wymaga ścisłego przestrzegania reżimu technologicznego, ukierunkowanego na zarządzanie ciepłem:

1. Przygotowanie złącza: Krawędzie należy ukosować w kształcie litery U lub podwójnego U. Absolutnie konieczne jest usunięcie twardej skóry odlewniczej po obu stronach rowka.
2. Technika prowadzenia: Elektrodę należy prowadzić prostopadle do powierzchni, utrzymując możliwie najkrótszy łuk elektryczny.
3. Zarządzanie ciepłem: Spawanie należy realizować krótkimi i wąskimi ściegami (szerokość do 2x średnica rdzenia, długość do 10x średnica rdzenia).
4. Młotkowanie (Peening): Bezpośrednio po ułożeniu każdego ściegu i usunięciu żużla, spoinę należy starannie młotkować lekkimi uderzeniami. Proces ten wprowadza naprężenia ściskające, które kompensują naprężenia rozciągające powstające podczas stygnięcia, co drastycznie redukuje ryzyko pęknięć.
5. Zajarzanie łuku: Łuk należy zajarzać wyłącznie na wcześniej położonym stopiwie, nigdy na materiale rodzimym, aby uniknąć lokalnych utwardzeń.

UTP 86 FN – Wysokowydajna Elektroda Żelazowo-Niklowa do Zastosowań Konstrukcyjnych

Elektroda UTP 86 FN stanowi uzupełnienie oferty, pozycjonowane jako rozwiązanie o wyższej wytrzymałości i wydajności. Jest to elektroda na bazie stopu żelazowo-niklowego (Fe-Ni), przeznaczona do łączenia i napawania bardziej wymagających gatunków żeliwa.

Charakterystyka i Zastosowanie UTP 86 FN

Jej głównym przeznaczeniem jest spawanie konstrukcyjne oraz naprawa elementów wykonanych z żeliwa szarego (EN GJL), sferoidalnego (EN GJS) oraz ciągliwego (EN GJMB). Dzięki wysokiej integralności strukturalnej, jest szczególnie polecana do wykonywania złączy pachwinowych, np. przy łączeniu kołnierzy z rurami, gdzie wymagana jest duża nośność połączenia.

Właściwości Technologiczne i Kluczowe Korzyści

UTP 86 FN została zaprojektowana jako „koń roboczy” do spawania żeliwa:

• Bimetaliczny Rdzeń: Unikalna konstrukcja rdzenia zapewnia doskonałą przewodność elektryczną, co pozwala na pracę z wyższym natężeniem prądu. Przekłada się to na znacznie wyższą wydajność stapiania i skrócenie czasu pracy.
• Doskonałe Właściwości Spawalnicze: Elektroda charakteryzuje się stabilnym łukiem i tworzy gładkie, płaskie lico spoiny bez ryzyka podtopień.
• Ekstremalna Odporność na Pękanie: Stopiwo Fe-Ni cechuje się bardzo wysoką odpornością na pękanie, co jest kluczowe przy łączeniu grubych przekrojów lub materiałów o podwyższonej skłonności do pęknięć.
• Dobra Obrabialność: Mimo znacznie wyższej wytrzymałości (granica plastyczności ~340 MPa) niż UTP 8 (~220 MPa), stopiwo pozostaje łatwo obrabialne mechanicznie.

Synergia Działania: Technika „Buttering-Filling”

Elektrody UTP 8 i UTP 86 FN nie są dla siebie konkurencją, lecz komplementarnymi elementami zaawansowanego systemu naprawczego. W technice „buttering-filling” (maślenie-wypełnianie) ich synergia pozwala osiągnąć najwyższą trwałość połączenia.

1. Etap „Buttering” (Maślenie): Na ukosowane krawędzie żeliwa nakłada się cienką warstwę buforową przy użyciu elektrody UTP 8. Ta plastyczna, w pełni obrabialna „poduszka” z czystego niklu doskonale zwilża kruchy materiał rodzimy i tworzy strefę przejściową, zdolną do absorbowania naprężeń.
2. Etap „Filling” (Wypełnianie): Po przygotowaniu warstwy buforowej, resztę rowka spawalniczego wypełnia się bardziej wydajną i wytrzymałą elektrodą UTP 86 FN.

Takie systemowe podejście jest szczytem inżynierii naprawczej, gwarantującym maksymalne bezpieczeństwo i trwałość złącza.

Podsumowanie

Świadomy dobór materiałów spawalniczych jest warunkiem koniecznym do skutecznej i trwałej regeneracji komponentów żeliwnych.

• UTP 8 to precyzyjne narzędzie do tworzenia w pełni obrabialnych warstw buforowych, naprawy pęknięć i realizacji połączeń różnoimiennych metodą „na zimno”, gdzie kluczowa jest skrawalność i minimalizacja naprężeń.
• UTP 86 FN to uniwersalna i wysokowydajna elektroda do zadań konstrukcyjnych, gdzie liczy się wysoka wytrzymałość złącza, odporność na pękanie oraz efektywność procesu.

Prawidłowe zastosowanie tego systemu, często polegające na synergicznym wykorzystaniu obu elektrod, potwierdza filozofię marki UTP „Tailor-Made Protectivity™” – dostarczania kompleksowych i przemyślanych rozwiązań dla najbardziej wymagających zadań inżynierskich.
