Spawanie odpowiedzialnych konstrukcji w energetyce zawodowej i przemyśle chemicznym nie wybacza błędów. Gdy spoiny muszą pracować pod ogromnym ciśnieniem i w temperaturach sięgających 650°C, wybór materiałów dodatkowych decyduje o bezpieczeństwie całej instalacji.
Böhler FOX C 9 MV to specjalistyczna elektroda otulona do spawania metodą MMA/SMAW, stworzona z myślą o najwyższych wymaganiach technologicznych stali żarowytrzymałych typu P91 / T91 / Grade 91. Nie jest to uniwersalne spoiwo do ogólnych prac warsztatowych. To zaawansowane metalurgicznie narzędzie inżynieryjne dla przemysłu, gwarantujące spoinę odporną na pełzanie i stabilną w ekstremalnych cyklach termicznych.
Jako Dystrybutor Premium i certyfikowany serwis voestalpine Böhler Welding w Polsce, SpawLab przygotował kompletne kompendium wiedzy na temat elektrody FOX C 9 MV. Dowiedz się, jak prawidłowo wykorzystać jej potencjał, zachować reżim technologiczny i uniknąć kosztownych wad spawalniczych.

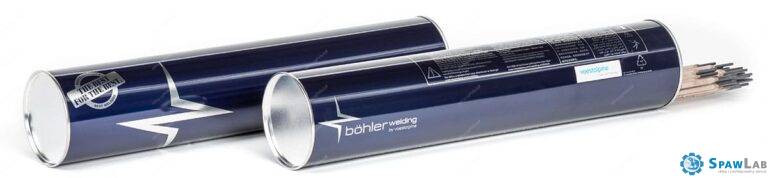

Czym jest Böhler FOX C 9 MV?
Böhler FOX C 9 MV (wyszukiwana w sieci również jako Bohler FOX C 9 MV) to zasadowa elektroda otulona z rdzeniem stopowym CrMoVNb. Została zaprojektowana do spawania stali martenzytycznych zawierających około 9% chromu i 1% molibdenu, które stabilizuje się precyzyjnie dobranymi dodatkami wanadu, niobu oraz azotu.
Według oficjalnego katalogu voestalpine Böhler Welding, produkt ten posiada kluczowe klasyfikacje międzynarodowe:
- AWS A5.5 / SFA-5.5: E9015-B91 H4
- EN ISO 3580-A: E CrMo91 B 4 2 H5
W praktyce oznacza to, że elektroda ta dostarcza stopiwo o strukturze precyzyjnie dopasowanej do parametrów materiału rodzimego klasy Grade 91. Jej nadrzędnym zadaniem jest zachowanie właściwości mechanicznych nie tylko w temperaturze pokojowej, ale przede wszystkim podczas długofalowej, wieloletniej eksploatacji termicznej elementów kotłów i rurociągów.
Właściwości operacyjne: Producent zadbał o doskonałą charakterystykę łuku. Elektroda zapewnia stabilne jarzenie, minimalną ilość odprysków, łatwe usuwanie żużla oraz doskonałe zajarzanie pierwotne i wtórne. Może być stosowana we wszystkich pozycjach spawania, z wyłączeniem pozycji pionowej z góry na dół (vertical down).
Zastosowanie: Do czego służą elektrody Böhler FOX C 9 MV?
Elektroda znajduje zastosowanie wszędzie tam, gdzie rygorystyczne procedury badawcze (NDT) oraz nadzór techniczny wymagają bezwzględnej powtarzalności złączy.
Główne obszary wykorzystania:
- Budowa i remonty elementów kotłów energetycznych (wężownice, kolektory).
- Montaż rurociągów parowych wysokoparametrowych.
- Spawanie komponentów turbin gazowych i parowych.
- Instalacje procesowe w przemyśle petrochemicznym i chemicznym.
- Spawanie odlewów staliwnych o zbliżonym składzie chemicznym.
Kompatybilne materiały bazowe:
Karta techniczna produktu jednoznacznie wskazuje przeznaczenie do połączeń jedno- i różnoimiennych stali żarowytrzymałych, takich jak:
- 1.4903 X10CrMoVNb9-1, 1.4955 GX12CrMoVNbN9-1
- ASTM Grade 91 (T91, P91, F91, FP91, WP91, C12A)
- Stale norm azjatyckich: 10Cr9Mo1VNbN, STPA28, STBA28
Klasyfikacje i oznaczenia normatywne
Zrozumienie kodu specyfikacji pozwala technologom spawalnictwa na prawidłowe wpisanie materiału do instrukcji technologicznej spawania (WPS).
| Norma / System | Klasyfikacja |
|---|---|
| EN ISO 3580-A | E CrMo91 B 4 2 H5 |
| EN ISO 3580-B | E6215-9C1MV H5 |
| AWS A5.5 / SFA-5.5 | E9015-B91 H4 |
| AWS A5.5M | E6215-B91 H4 |
Co oznacza kod AWS E9015-B91 H4?
- E – Elektroda otulona do spawania łukowego (MMA).
- 90 – Poziom wytrzymałości na rozciąganie stopiwa (minimum 90 ksi / ok. 620 MPa).
- 15 – Otulina zasadowa, dedykowana głównie do spawania prądem stałym z biegunowością dodatnią na elektrodzie (DC+).
- B91 – Skład chemiczny stopiwa dedykowany do pracy ze stalami typu Grade 91 (9% Cr, 1% Mo modyfikowany V/Nb).
- H4 – Gwarancja skrajnie niskiej zawartości wodoru dyfundującego w stopiwie (poniżej 4 ml na 100 g stopiwa).
Skład chemiczny stopiwa (%)
Właściwości stali P91 wynikają z jej precyzyjnej struktury martenzytycznej. Skład chemiczny elektrody FOX C 9 MV został zaprojektowany tak, aby idealnie odwzorować ten balans.
| Pierwiastek | Udział wagowy (%) |
|---|---|
| Węgiel (C) | 0,10 |
| Krzem (Si) | 0,20 |
| Mangan (Mn) | 0,60 |
| Chrom (Cr) | 8,50 |
| Nikiel (Ni) | 0,50 |
| Molibden (Mo) | 0,90 |
| Wanad (V) | 0,20 |
| Niob (Nb) | 0,05 |
| Azot (N) | 0,04 |
Kluczowy detal metalurgiczny: Karta techniczna voestalpine zwraca uwagę na rygorystyczne ograniczenie pierwiastków śladowych. Przekłada się to na wskaźnik Bruscato factor < 15. Dodatkowo niska, ściśle kontrolowana suma zawartości Mn + Ni < 1,2% pozwala utrzymać temperaturę przemiany Ac1 powyżej poziomu 780°C. Zapobiega to przypadkowemu przekroczeniu temperatury krytycznej podczas późniejszej obróbki cieplnej (PWHT), co mogłoby nieodwracalnie osłabić strukturę złącza. Podczas PWHT w strukturze wydzielają się węglikoazotki bogate w wanad i niob oraz węgliki chromu – procesy te są fundamentalne dla uzyskania pełnej odporności na pełzanie.
Właściwości mechaniczne stopiwa
Poniższe dane prezentują typowe wartości uzyskane dla czystego stopiwa po przeprowadzeniu standardowej obróbki cieplnej odpuszczającej w parametrach 760°C przez 2 godziny.
| Właściwość mechaniczna | Test w temperaturze 20°C | Test w temperaturze 550°C |
|---|---|---|
| Granica plastyczności Rp0,2 | 580 MPa (min. 530 MPa) | 410 MPa (min. 280 MPa) |
| Wytrzymałość na rozciąganie Rm | 710 MPa (min. 620 MPa) | 460 MPa (min. 330 MPa) |
| Wydłużenie A5 | 19% (min. 17%) | 17% (min. 15%) |
| Udarność ISO-V KV | 70 J (min. 47 J) | 40 J przy 0°C (min. 27 J) |
Uwaga: Wartości te odnoszą się do czystego stopiwa w ściśle kontrolowanych warunkach laboratoryjnych. Rzeczywiste parametry gotowego złącza zawsze zależą od technologii wykonania: stopnia wymieszania z materiałem rodzimym, energii liniowej, geometrii ukosowania, temperatury międzyściegowej oraz dokładnego przebiegu PWHT.
Parametry technologiczne i pozycje spawania
Właściwy dobór prądu spawania w zależności od średnicy elektrody minimalizuje ryzyko powstawania przyklejeń oraz przegrzania materiału.
| Średnica elektrody | Długość elektrody | Zalecany prąd spawania |
|---|---|---|
| 2,5 mm | 250 mm | 60 – 80 A |
| 3,2 mm | 350 mm | 90 – 120 A |
| 4,0 mm | 350 mm | 110 – 150 A |
| 5,0 mm | 450 mm | 150 – 210 A |
- Biegunowość prądu: Dedykowany prąd stały z biegunem dodatnim na elektrodzie (DC+).
- Pozycje spawania: Elektroda sprawdza się doskonale w pozycjach podolowych, naściennych, sufitowych oraz przy rurach (PA, PB, PC, PE, PF). Producent wyraźnie zaznacza, aby nie stosować jej do spawania pionowego z góry na dół (PG).
Reżim technologiczny: Podgrzewanie, chłodzenie i PWHT
Stale martenzytyczne nowej generacji wymagają bezwzględnej kontroli wprowadzania ciepła. Spawanie elektrodą Böhler FOX C 9 MV musi być realizowane według ściśle określonych kroków temperaturowych.
1. Podgrzewanie i temperatura międzyściegowa
Przewodnik technologiczny voestalpine dla materiałów klasy Grade 91 nakazuje utrzymanie temperatury podgrzewania oraz temperatury międzyściegowej (interpass) na stałym poziomie 200–350°C. Podgrzewanie pozwala skutecznie usunąć wilgoć z powierzchni, spowalnia tempo chłodzenia spoiny w krytycznych momentach i drastycznie podnosi mobilność wodoru, co minimalizuje ryzyko pękania na zimno. Aby uzyskać optymalną udarność, spawacz powinien prowadzić łuk techniką wąskich ściegów (cienkie warstwy, niska energia liniowa).
2. Kontrolowane chłodzenie przed obróbką cieplną
To jeden z najważniejszych i najczęściej pomijanych etapów. Po zakończeniu spawania, złącze musi zostać schłodzone poniżej 100°C (dobrą praktyką inżynieryjną dla grubościennych elementów jest utrzymanie temperatury 80–100°C przez około 2 godziny). Dopiero spadek temperatury do tego poziomu gwarantuje pełne zakończenie przemiany martenzytycznej w całej objętości spoiny. Przejście do fazy PWHT bez wcześniejszego schłodzenia grozi pozostaniem austenitu szczątkowego, co trwale niszczy strukturę i parametry mechaniczne złącza.
3. Obróbka cieplna po spawaniu (PWHT)
Każda odpuszczana stal martenzytyczna po spawaniu posiada strukturę kruchą i podatną na korozję naprężeniową. Dla elektrod Böhler FOX C 9 MV karta techniczna określa standardowy profil PWHT w przedziale 750–770°C przez minimum 2 godziny. W przypadku spawania konstrukcji z udziałem odlewów dopuszcza się niższą temperaturę (ok. 730°C), jednak wymaga to wydłużenia czasu wygrzewania do minimum 8 godzin.
Zarządzanie wodorem: Przechowywanie i suszenie elektrod
Wodór to wróg numer jeden spoin martenzytycznych. Wilgoć zaabsorbowana przez otulinę elektrody zasadowej doprowadzi do katastrofalnych w skutkach pęknięć wodorowych.
- Regulaminowe suszenie (Rebaking): Przed przystąpieniem do prac elektrody wyjęte z klasycznych opakowań należy bezwzględnie dosuszyć w temperaturze 300–350°C przez okres 2 godzin.
- Praca na montażu: Po suszeniu elektrody powinny trafić bezpośrednio do termosów spawalniczych utrzymujących temperaturę około 100–150°C.
- Czystość stanowiska: Obszar ukosowania musi być całkowicie wolny od rdzy, zgorzeliny, olejów, smarów, wilgoci czy farb.
- Identyfikowalność: Przy złączach ciśnieniowych i odbiorach UDT/TÜV należy prowadzić dokładną ewidencję wydawania partii materiałów i rygorystycznie przestrzegać procedur zakładowych. Nieodpuszczona spoina przed PWHT wykazuje gigantyczną wrażliwość na pękanie, dlatego musi być chroniona przed wilgocią atmosferyczną.
5 najczęstszych błędów przy spawaniu stali P91 elektrodą otuloną
- Traktowanie stali P91 jak zwykłej stali CrMo (np. 13CrMo4-5): Stal P91 wymaga znacznie wyższych temperatur odpuszczania i precyzyjniejszego reżimu. Zastosowanie nieodpowiedniego spoiwa o „zbliżonym” składzie dyskwalifikuje konstrukcję pod kątem odbioru technicznego.
- Ignorowanie procedury suszenia elektrod: Praca zawilgoconymi elektrodami zasadowymi drastycznie podnosi poziom wodoru dyfundującego powyżej dopuszczalnej normy H4, generując mikropęknięcia.
- Zbyt grube ściegi (wysoka energia liniowa): Prowadzenie szerokiego zakosami ściegu prowadzi do rozrostu ziarna w strefie wpływu ciepła (HAZ). Prawidłowa technika to wyłącznie ściegi wąskie, zapewniające drobnoziarnistą strukturę.
- Brak schłodzenia spoiny przed PWHT: Natychmiastowe wrzucenie elementu do pieca lub włączenie wygrzewania matami zaraz po zakończeniu spawania (bez zejścia poniżej 100°C) zamyka austenit szczątkowy w spoinie, drastycznie obniżając udarność i wytrzymałość złącza.
- Spawanie bez zatwierdzonej technologii (WPS): Prace na instalacjach energetycznych wymagają kwalifikowanej technologii (WPQR). Próba spawania „na oko”, bez kalibrowanych urządzeń pomiarowych kontrolujących temperaturę podgrzewania, to prosta droga do awarii katastroficznej.
Pełna rodzina materiałów Böhler Welding do stali Grade 91
Podczas dużych inwestycji lub remontów kotłowych metoda MMA często współistnieje z innymi procesami spawalniczymi. Aby zapewnić pełną spójność metalurgiczną całego projektu, voestalpine Böhler Welding oferuje kompatybilne materiały dla każdej metody:
- MMA (Elektroda otulona): Böhler FOX C 9 MV
- TIG / MIG (Drut lity do grani i wypełnienia): Thermanit MTS 3
- FCAW (Drut proszkowy z rurką bezszwową – rutilowy): FOXcore C 9 MV RC
- MCAW (Drut proszkowy metaliczny): FOXcore C 9 MV MC
- SAW (Spawanie łukiem krytym): Kombinacje specjalistycznych drutów i topników aglomerowanych.
Dzięki temu inżynierowie mogą zamówić u jednego dostawcy kompletny system materiałów spawalniczych dopasowany do zróżnicowanych grubości ścianek, pozycji i geometrii rurociągu.
Dlaczego warto zamówić Böhler FOX C 9 MV w SpawLab?
Zakup materiałów wysokostopowych do energetyki nie powinien ograniczać się do porównania cen w arkuszu Excel. Kluczowe znaczenie ma pewność źródła, zgodność certyfikatów i wsparcie logistyczne.
- Oficjalny Dystrybutor Premium: Kupując w SpawLab, otrzymujesz w 100% oryginalny produkt pochodzący bezpośrednio z fabryk voestalpine Böhler Welding.
- Pełna dokumentacja i identyfikowalność: Do każdej partii towaru dostarczamy niezbędne atesty hutnicze oraz certyfikaty 3.1, niezbędne do odbiorów przed jednostkami notyfikowanymi (UDT, TÜV, DNV).
- Doradztwo inżynieryjne: Pomagamy technologom w interpretacji zapisów kart technicznych i optymalizacji procesów spawalniczych w oparciu o wytyczne producenta.
- Certyfikowany serwis i zaplecze sprzętowe: Poza materiałami dodatkowymi zapewniamy wsparcie w doborze profesjonalnych urządzeń spawalniczych, pieców do suszenia elektrod oraz osprzętu.
📋 Potrzebujesz elektrod do stali P91, T91 lub Grade 91?
Nie ryzykuj zakupu niesprawdzonego materiału do odpowiedzialnych złączy ciśnieniowych. W SpawLab dobierzemy elektrody Böhler FOX C 9 MV dokładnie pod Twoją specyfikację projektową.
Prześlij nam zapytanie ofertowe, podając:
- Wymagane średnice elektrod (2.5 / 3.2 / 4.0 / 5.0 mm)
- Szacowaną ilość (w kg lub paczkach)
- Wymogi dotyczące dokumentacji (atest 3.1)
- Planowany termin realizacji/remontu
📬 Skontaktuj się z naszym działem technicznym: Przejdź do formularza kontaktowego
FAQ – Najczęściej zadawane pytania
Czy Böhler FOX C 9 MV nadaje się do spawania zwykłych stali czarnych?
Nie. Jest to elektroda wysoce specjalistyczna, przeznaczona wyłącznie do stali żarowytrzymałych martenzytycznych typu P91/T91 (9Cr-1Mo-VNb). Zastosowanie jej do zwykłych stali konstrukcyjnych jest technologicznie i ekonomicznie nieuzasadnione.
Jakie są kluczowe normy dla elektrody FOX C 9 MV?
Elektroda jest klasyfikowana według normy amerykańskiej jako AWS A5.5 E9015-B91 H4 oraz normy europejskiej jako EN ISO 3580-A E CrMo91 B 4 2 H5.
Jaka jest dopuszczalna temperatura pracy spoiny wykonanej tą elektrodą?
Zgodnie z aktualną kartą produktową voestalpine Böhler Welding, stopiwo zachowuje pełną odporność na pełzanie i stabilność strukturalną przy długotrwałej pracy w temperaturach do 650°C.
Jak należy prawidłowo suszyć te elektrody przed spawaniem?
Zaleca się przeprowadzenie suszenia wtórnego (rebaking) w temperaturze 300–350°C przez 2 godziny. Ma to na celu redukcję poziomu wodoru dyfundującego do bezpiecznego poziomu H4.
Jaką polaryzację prądu ustawić na spawarce?
Elektroda FOX C 9 MV posiada otulinę zasadową i wymaga spawania prądem stałym z biegunowością dodatnią na elektrodzie (DC+).
Czy elektrodą tą można spawać rurociągi w pionie z góry na dół?
Nie. Producent wyraźnie wskazuje, że elektroda wykazuje świetne właściwości spawalnicze we wszystkich pozycjach roboczych, z wyjątkiem pozycji vertical down (pion w dół).
Czy obróbka cieplna po spawaniu (PWHT) jest obowiązkowa?
Tak, w technologii stali martenzytycznych P91/T91 obróbka PWHT jest kluczowa. Typowy proces dla tej elektrody obejmuje wygrzewanie w zakresie 750–770°C przez minimum 2 godziny, co pozwala zredukować twardość spoiny i uzyskać wymaganą udarność.
Gdzie kupię oryginalny produkt Böhler FOX C 9 MV z certyfikatem 3.1?
Oficjalnym dostawcą Premium marki voestalpine Böhler Welding w Polsce jest SpawLab.pl. Zapewniamy pełną oryginalność, pewność dostaw i pełne wsparcie techniczne dla firm przemysłowych.
