Końcówki do induktorów GYS – kompletny przewodnik po typach, rozmiarach i zastosowaniu

Induktor warsztatowy stanowi zaawansowane źródło energii, jednak o sukcesie technologicznym decyduje wyłącznie prawidłowo dobrana końcówka robocza. Właściwe nakierowanie strumienia pola magnetycznego pozwala błyskawicznie uwalniać zapieczone nakrętki, rury, tuleje czy gniazda zaworowe bez ryzyka związanego z użyciem otwartego ognia z palnika.

Wokół osprzętu marki GYS narosło wiele nieporozumień. Najczęstszy błąd polega na dobieraniu geometrii cewki bez uwzględnienia specyfikacji technicznej posiadanego generatora. Ekosystem akcesoriów GYS rządzi się jedną żelazną regułą: najpierw określamy model urządzenia, następnie typ złącza i adaptera, a na samym końcu geometrię końcówki roboczej. Próba zakupu „na oko” kończy się brakiem kompatybilności mechanicznej lub utratą sprawności grzania.

Jako oficjalny dystrybutor Premium i certyfikowany serwis GYS w Polsce, SpawLab przygotował kompletne kompendium wiedzy inżynieryjnej. Poniższy przewodnik rozwiązuje wszelkie wątpliwości zakupowe i technologiczne.

1. Podział ekosystemu GYS: Rodzina powietrzna vs cieczowa

Całe portfolio wymiennych induktorów, głowic i akcesoriów eksploatacyjnych GYS dzieli się na dwa podstawowe obszary technologiczne:

• Rodzina powietrzna (Air-cooled): Dedykowana do przenośnych modeli POWERDUCTION 10R (1200 W) oraz POWERDUCTION 18R (1750 W). Wszystkie końcówki w tej grupie należą do jednej, wspólnej linii i nie wymagają zewnętrznych adapterów. Obejmuje cewki spiralne SIDE i FRONT, przewody plecione, pręty proste oraz końcówki do odklejania.
• Rodzina chłodzona cieczą (Liquid-cooled): Zaprojektowana dla przemysłowych generatorów POWERDUCTION 37LG / 39LG / 50LG / 110LG / 160LG / 220LG oraz systemów napraw blacharskich auto-body. Wymaga ścisłego podziału na złącza SMALL Ø16 oraz LARGE Ø32.

2. Macierz kompatybilności urządzeń i adapterów

Zanim wybierzesz konkretną pętlę lub końcówkę ferrytową, musisz zweryfikować, jakim adapterem dysponuje Twój generator. Poniższa tabela przedstawia mapę połączeń technicznych:

3. Szczegółowy katalog techniczny i numery referencyjne GYS

3.1. Cewki powietrzne (POWERDUCTION 10R oraz 18R)

Dla urządzeń mobilnych GYS stosuje jednolitą nomenklaturę zestawów: ONE (1 sztuka), PLUS (zestaw 5 sztuk) oraz PRO (komplet 12 sztuk).

• Spirale boczne SIDE (podejście boczne): Ø18 mm (054806), Ø21 mm (079953), Ø24 mm (054790), Ø27 mm (079960), Ø30 mm (055469).
• Spirale czołowe FRONT (podejście osiowe): Ø18 mm (079977), Ø21 mm (079984), Ø24 mm (079991), Ø27 mm (080003), Ø30 mm (080010).
• Przewód pleciony (Flexible braided wire) 800 mm (054813): Do owijania piast i rur. Należy owinąć detal minimum trzykrotnie, aby zapewnić sprzężenie magnetyczne.
• Przewód prosty (Straight rigid wire) 800 mm (054868): Do formowania własnej cewki.
• Końcówka do odklejania (Adhesive-removal) (066601): Płaska, do listew i naklejek.

3.2. Pętle indukcyjne SMALL loop (Średnice D20 do D55)

Wymagają zastosowania adaptera 28S lub 32S. Posiadają rdzeń chroniony żywicą. Wymagają wersji oprogramowania generatora minimum V6.

* Dla modelu 37LG, GYS potwierdza zgodność pętli SMALL tylko do D35. Przy większych średnicach skonsultuj dobór z naszym działem technicznym.

3.3. Specjalistyczne aplikacje: HEAT TUBE oraz BRAZ

HEAT TUBE (Grzanie wewnętrzne): Induktory do precyzyjnego wprowadzania energii od środka rur i tulei (np. demontaż gniazd zaworowych). Współpracują w stosunku 1:1 z dedykowanymi osłonami ferrytowymi (Ferrite Kits D24-D50).

BRAZ (Lutowanie twarde): Systemy do brazingu miedzi i mosiądzu dla średnic instalacyjnych 16 mm (1/2″) oraz 28 mm (1″). Zgodne z dużymi generatorami (110LG, 160LG, 220LG) przez adapter 32L. Wymagają użycia specjalnego kitu ochronnego (077515).

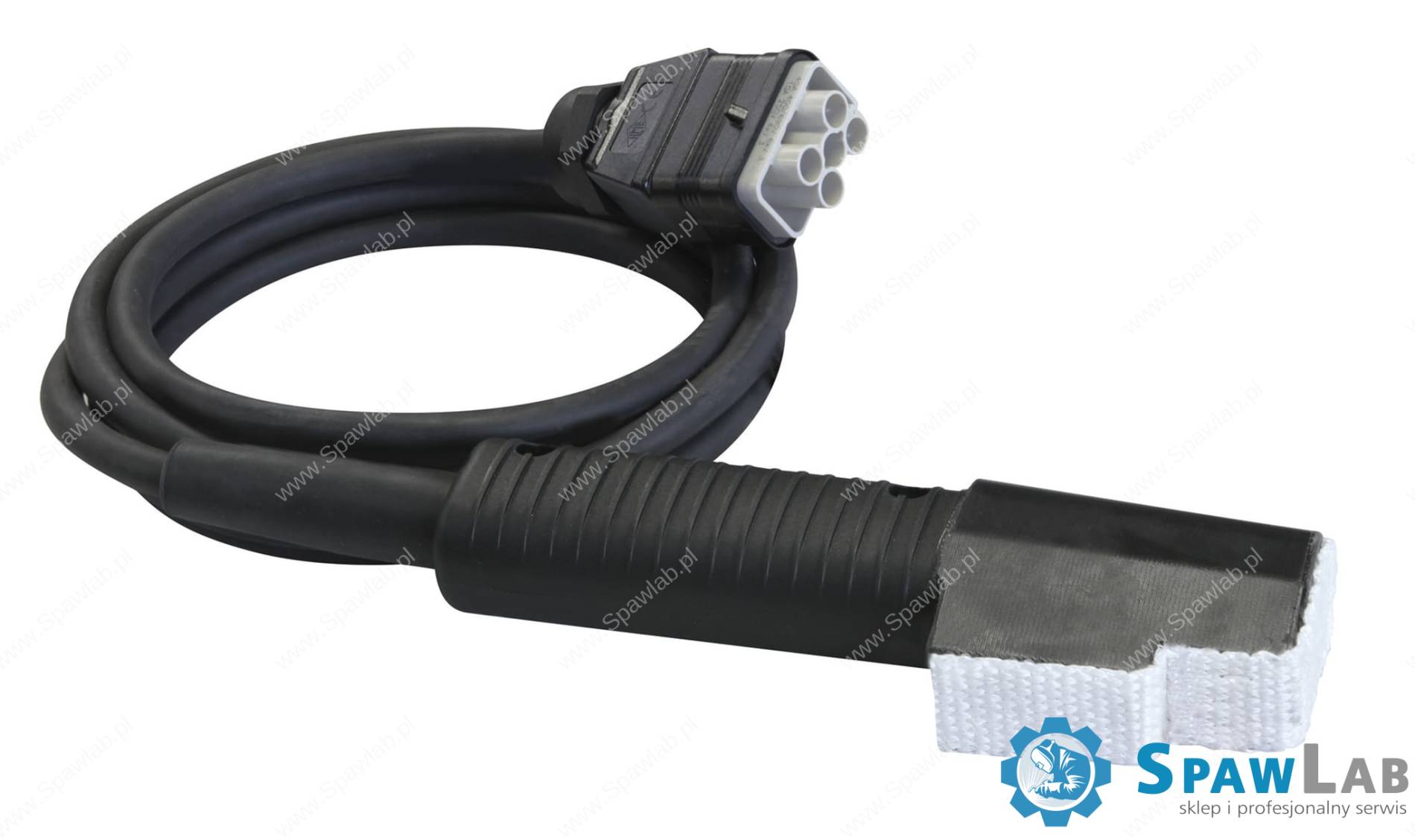

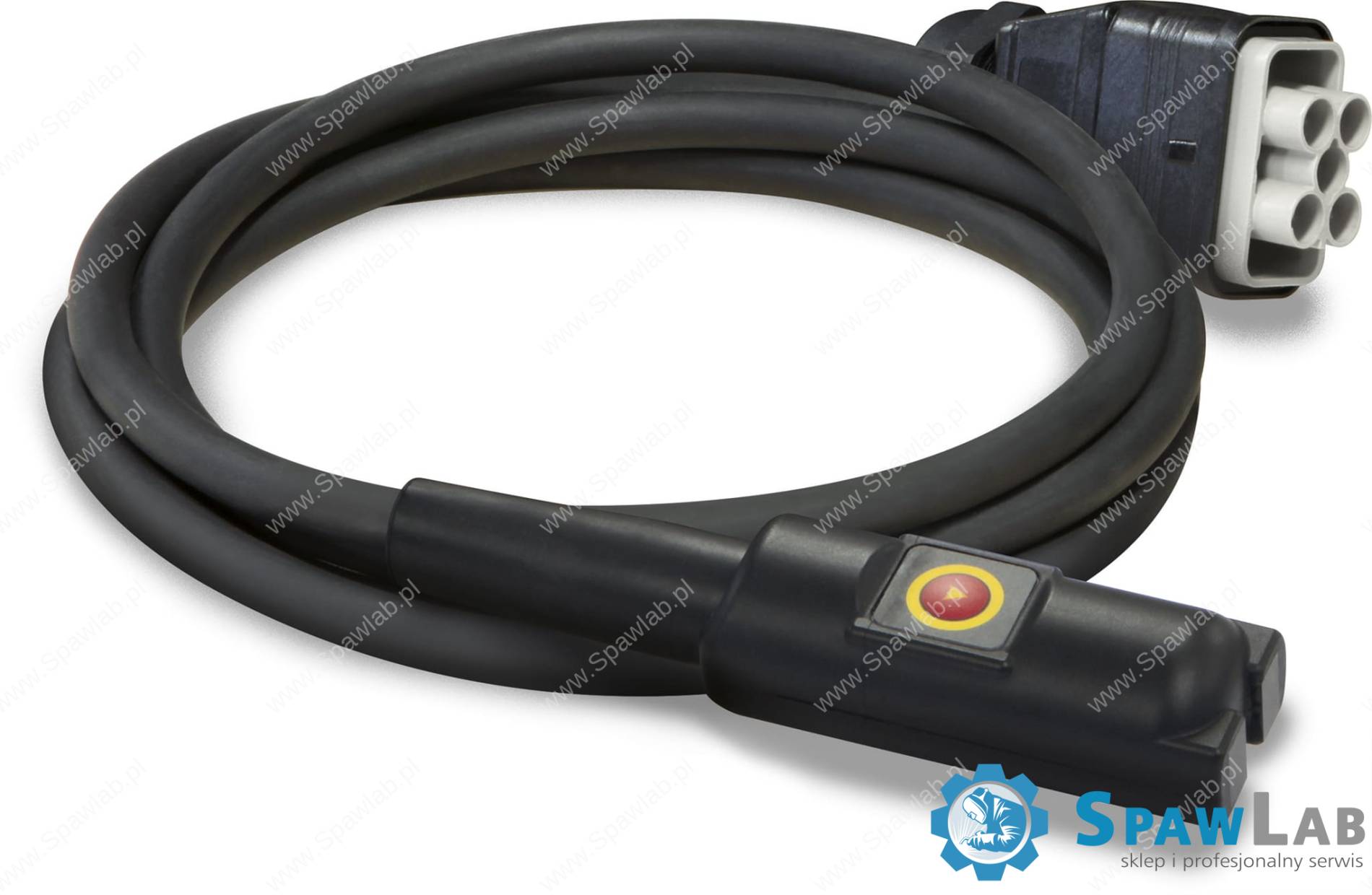

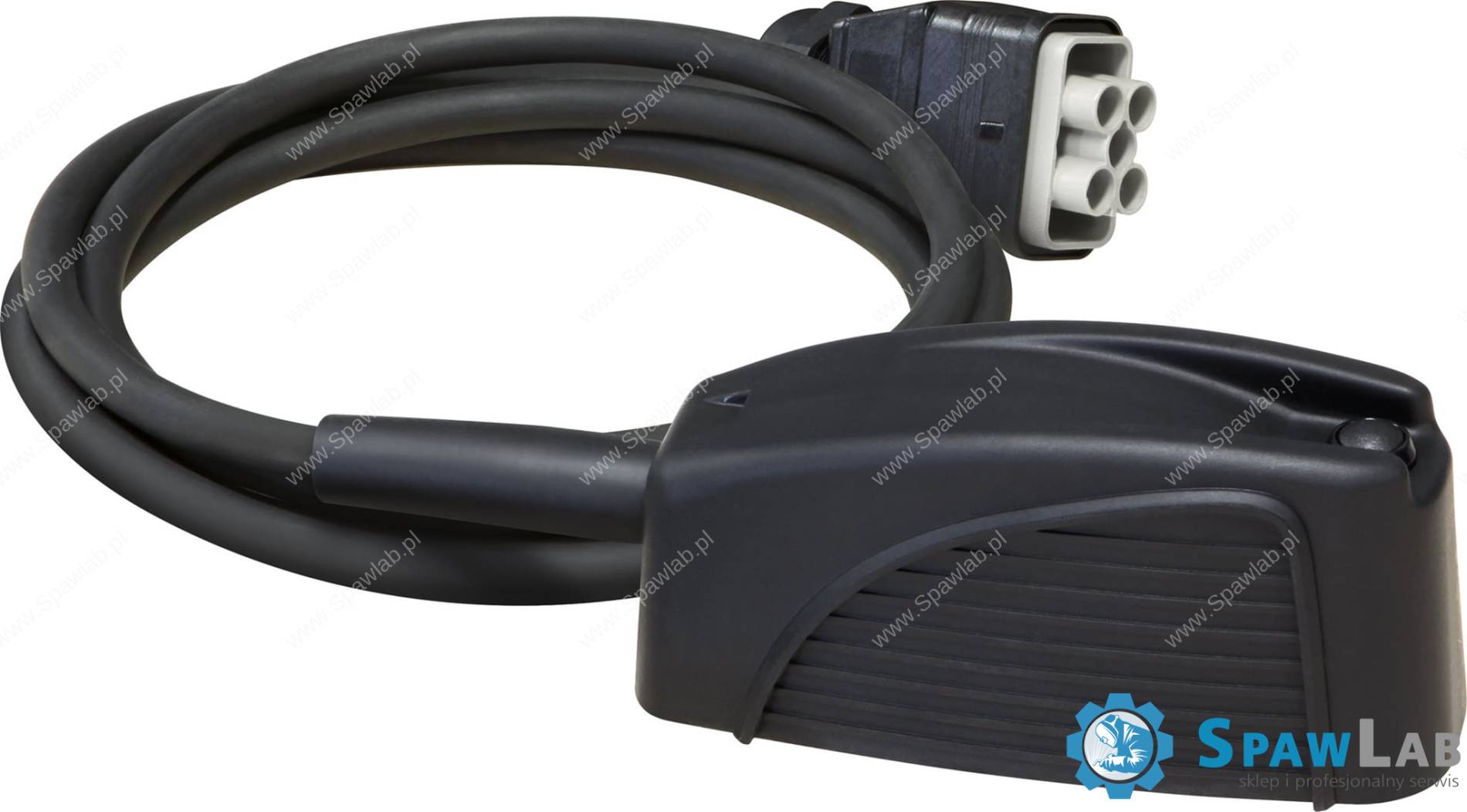

3.4. Induktory blacharskie GYSDUCTION AUTO

• Adhesive inductor (053359): Do zrywania listew bocznych, emblematów i folii reklamowych.




• Glass inductor (053373): Do wycinania szyb wklejanych (tylnych, bocznych, dachów panoramicznych).

• Bolt-release (053366): Szybkie grzanie nakrętek karoseryjnych bez uszkadzania powłoki lakierniczej.

• Paintless Dent-Repair PDR (054776): Do bezlakierowego usuwania drobnych wgnieceń gradowych.

4. Reżim eksploatacyjny, konserwacja i zasady BHP

Elementy indukcyjne to materiały eksploatacyjne. Zarysowana pętla lub popękany ferryt stwarzają ryzyko przeskoku łuku na detal, co prowadzi do uszkodzenia inwertora wewnątrz urządzenia.

• Ograniczenia mechaniczne 10R/18R: Pręty cewki dokręcaj wyłącznie dedykowanymi pokrętłami siłą rąk. Użycie klucza płaskiego do dokręcania spowoduje zerwanie gwintu.
• Luz termiczny pętli: Zawsze pozostawiaj szczelinę powietrzną pomiędzy pętlą a rozgrzewanym detalem. Metal pod wpływem temperatury zwiększa objętość i może zakleszczyć lub uszkodzić żywicę ochronną pętli.
• Regeneracja powłoki: Wszelkie ubytki izolacji na pętlach i głowicach BRAZ natychmiast uzupełniaj żywicą naprawczą Loop inductor protection kit (077386).

5. FAQ – Najczęściej zadawane pytania

Czy końcówki od POWERDUCTION 10R pasują do 18R?

Tak. Generatory 10R oraz 18R wykorzystują dokładnie tę samą, bezadapterową rodzinę końcówek powietrznych. Zestawy cewek SIDE, FRONT czy przewody plecione są w 100% wymienne.

Czym różni się końcówka S90 od L90?

Zarówno S90, jak i L90 określają kąt zagięcia (90 stopni). Litera „S” oznacza jednak kompatybilność z układem nośnym SMALL Ø16, natomiast litera „L” – z grubszym, wysokoprądowym złączem LARGE Ø32. Elementy te nie są kompatybilne mechanicznie ze sobą.

Czy mogę podłączyć duże pętle LARGE do maszyny 37LG?

Zgodnie ze specyfikacją techniczną, model 37LG jest przypisany natywnie do złączy SMALL Ø16. Nie należy stosować na nim ciężkiego osprzętu LARGE Ø32.

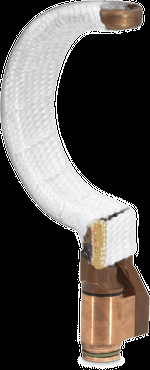

Do czego służy końcówka Half-loop?

Półpętla to dedykowane ramię o kącie 180°, stosowane w inżynierii tam, gdzie nie można nasunąć na obwód detalu pełnego, zamkniętego okręgu pętli indukcyjnej

.
