W spawaniu rurociągów nie wygrywa samo urządzenie. Wygrywa powtarzalny proces, kontrola nad czasem wykonania złącza, niska liczba poprawek po NDT i możliwość utrzymania jakości na wielu zmianach, brygadach oraz odcinkach projektu. Właśnie w tym miejscu pojawia się Böhler pipeRunner® — zmechanizowany system orbitalny MIG/MAG do spawania obwodowego rur, zaprojektowany z myślą o pipeline i process piping.

To nie jest zwykła „spawarka do rur”. To element większej koncepcji Full Welding Solutions marki voestalpine Böhler Welding. W praktyce oznacza to, że urządzenie, źródło prądu, materiały dodatkowe, parametry, akcesoria, wsparcie aplikacyjne i serwis mają pracować jako jeden system technologiczny.

Böhler pipeRunner® jest szczególnie interesujący tam, gdzie liczy się koszt jednego złącza, powtarzalność WPS, tempo wykonania wielu spoin obwodowych oraz mniejsze ryzyko poprawek po badaniach. Dla klienta przemysłowego najważniejsze pytanie nie brzmi więc: „czy urządzenie jest szybkie?”, lecz: ile można zyskać na całym procesie wykonania złącza?

Czym jest Böhler pipeRunner®?

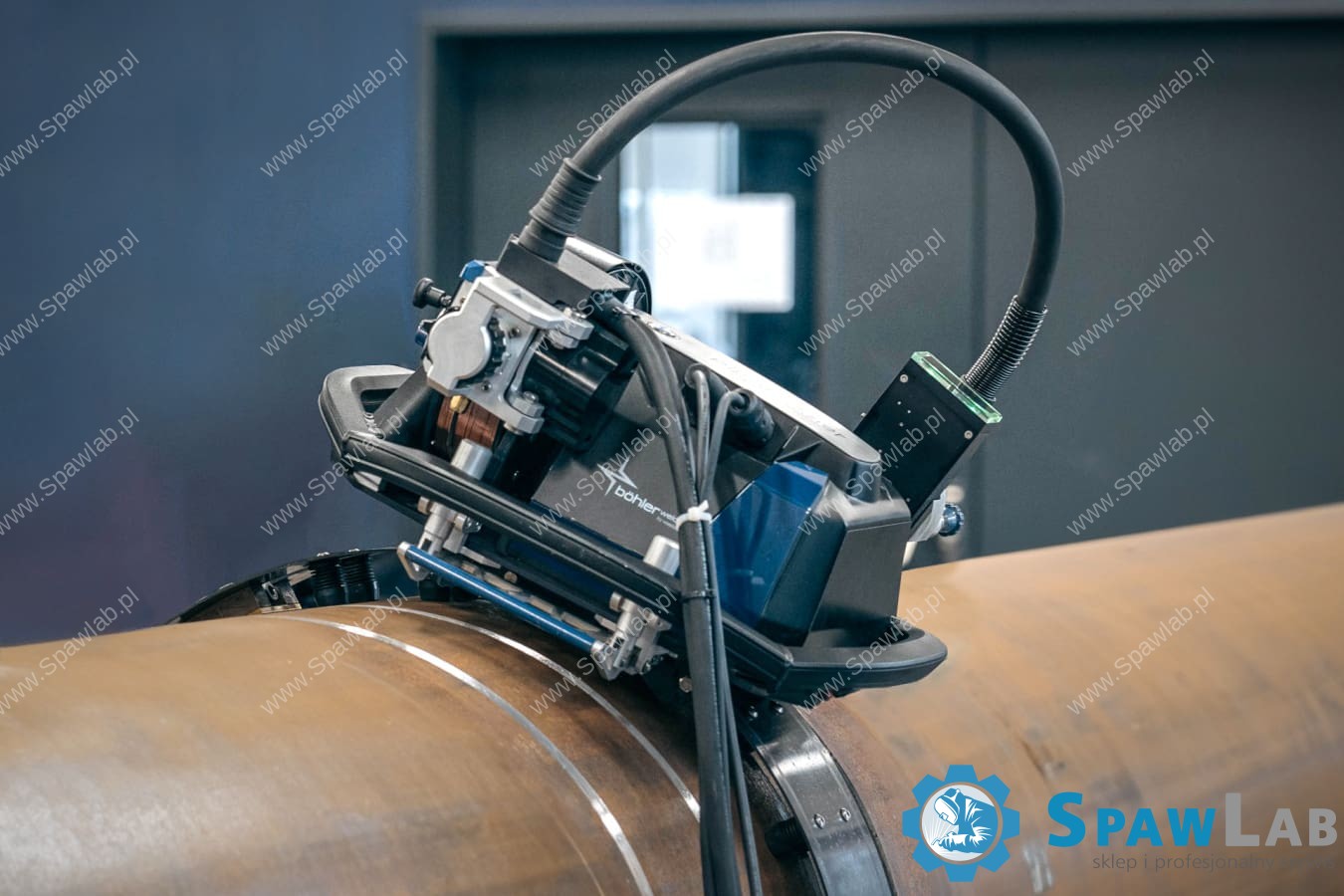

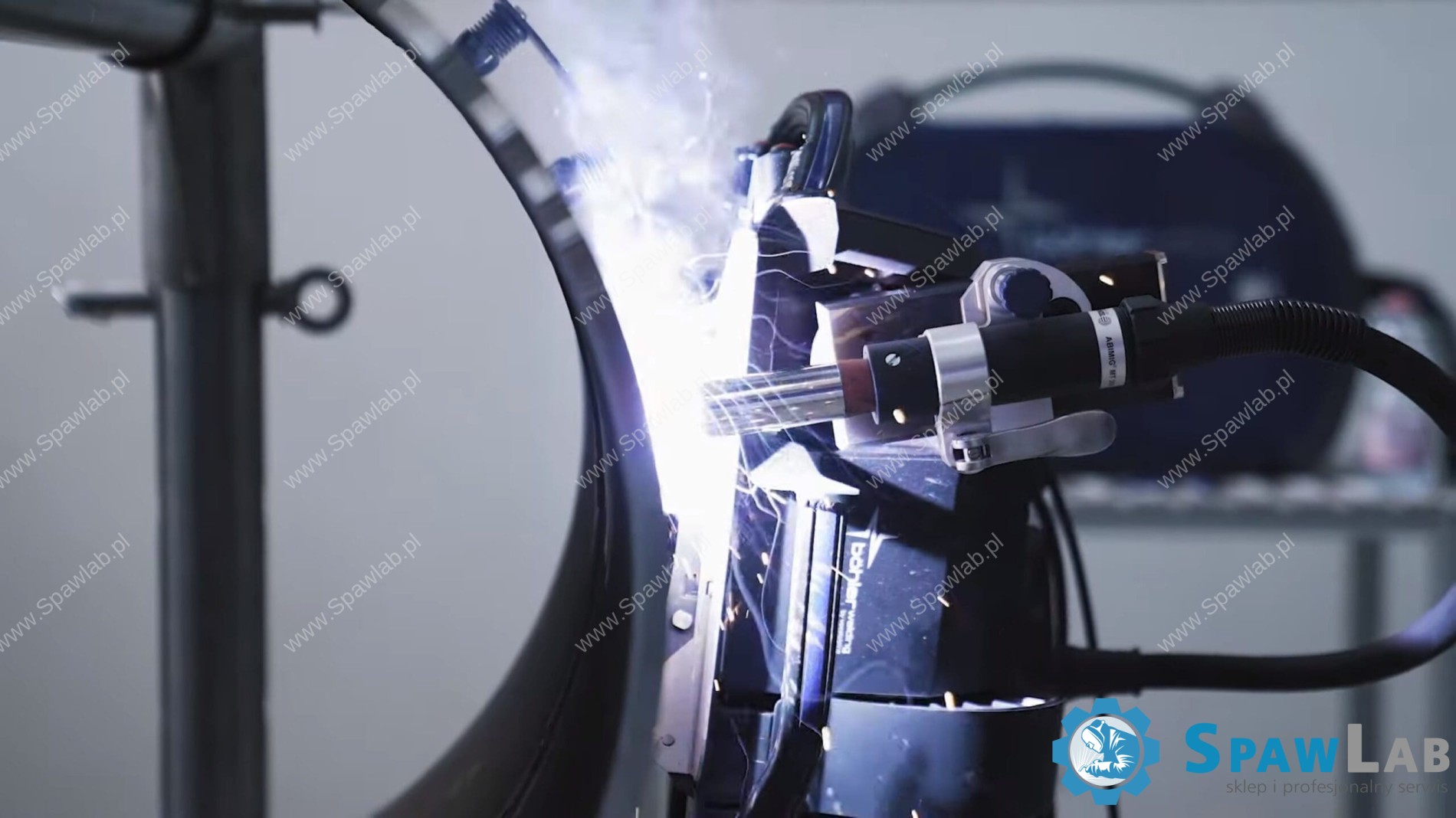

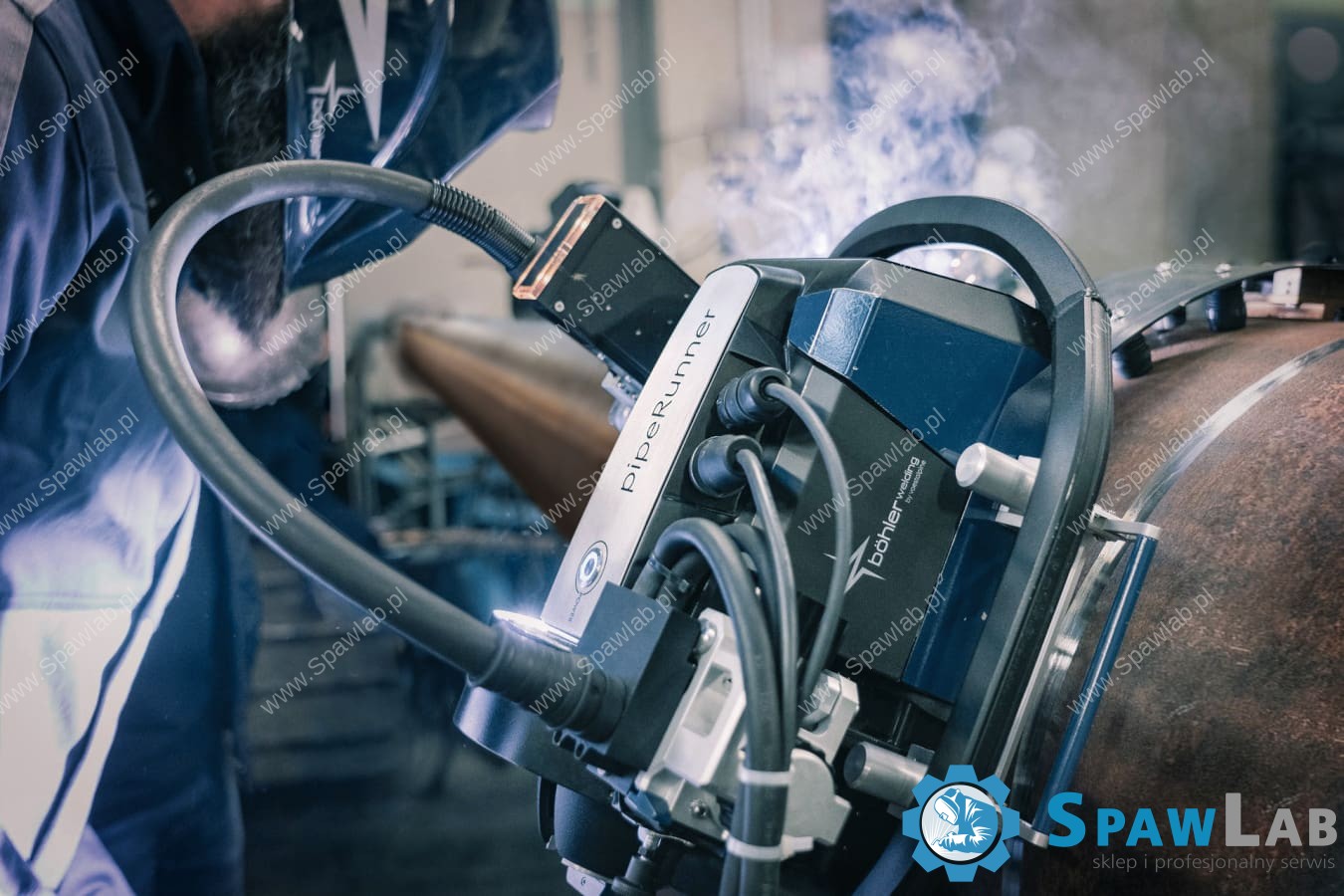

Böhler pipeRunner® to zmechanizowany system orbitalny MIG/MAG, czyli tak zwany welding bug, przeznaczony do spawania obwodowego rur. Urządzenie porusza palnikiem po opasce zamontowanej na rurze, utrzymując zaprogramowaną prędkość jazdy, oscylację, pozycję palnika i podawanie drutu. Operator nadal odpowiada za przygotowanie procesu, ustawienia, nadzór i kontrolę jakości, natomiast krytyczne ruchy są wykonywane powtarzalnie przez system.

Producent wskazuje, że pipeRunner® może pracować od średnic 8″ wzwyż, obsługuje ruch CW i CCW, pozwala zaprogramować do 11 różnych przejść, a oprogramowanie działa na komputerze PC; opcjonalnie można korzystać z wytrzymałego tabletu. System waży 14 kg bez szpuli, co ma znaczenie w pracy terenowej i przy częstym przemieszczaniu urządzenia między kolejnymi złączami.

Dlaczego pipeRunner® nie jest tylko „automatem do spawania”?

W spawaniu jakościowym nie chodzi o zastąpienie człowieka za wszelką cenę. Chodzi o ograniczenie zmienności tam, gdzie ręczna praca najbardziej wpływa na wynik: w prędkości przesuwu, oscylacji, kącie palnika, prowadzeniu jeziorka i powtarzalności kolejnych warstw. pipeRunner® porządkuje te elementy procesu, dzięki czemu łatwiej utrzymać założone parametry WPS.

Referencyjny model pracy pokazany przez producenta jest hybrydowy: root i hot manualnie, a fill i cap mechanizowane. To istotne, ponieważ w wielu złączach obwodowych największy udział czasu i materiału przypada właśnie na warstwy wypełniające oraz lico.

Oficjalny benchmark: API 5L X70, 36″, 15 mm

Najmocniejszym udokumentowanym przykładem zastosowania pipeRunnera jest benchmark producenta dla rury API 5L X70, średnica zewnętrzna 36″, grubość ścianki 15 mm. W tej aplikacji pokazano sekwencję: root pass Böhler FOX CEL, hot pass Böhler FOX CEL 80-P, a fill i cap wykonane mechanicznie pipeRunnerem z drutem diamondspark X70 RC-Pipe.

Ten wynik jest bardzo mocnym punktem odniesienia, ale dotyczy konkretnej aplikacji referencyjnej. Dla innej średnicy, grubości ścianki, materiału, procedury, pozycji spawania i wymagań odbiorowych wynik należy przeliczyć indywidualnie.

Full Welding Solutions: skala możliwości Böhler Welding

pipeRunner® dobrze pokazuje, czym w praktyce jest skala marki Böhler Welding. To nie jest samotne urządzenie oderwane od reszty procesu. To część kompletnego rozwiązania, w którym źródło prądu, zmechanizowany system orbitalny, materiały dodatkowe i wsparcie aplikacyjne pracują razem.

Dla klienta przemysłowego ta spójność ma duże znaczenie. W projektach rurociągowych nie wystarczy dobra maszyna. Liczy się cały proces: przygotowanie złącza, dobór materiału dodatkowego, parametry, gaz, kolejność przejść, kontrola międzyoperacyjna, NDT oraz serwis po zakupie.

Druty diamondspark: materiał dodatkowy jako element systemu

W mechanizacji spawania rurociągów sam ruch palnika nie wystarczy. O wyniku decyduje również stabilność łuku, podawanie drutu, zachowanie żużla, odporność na wilgoć, własności mechaniczne stopiwa i dopasowanie materiału dodatkowego do WPS.

Bezszwowe druty proszkowe diamondspark są projektowane jako uzupełnienie systemu TERRA 400 PRM + pipeRunner®. Konstrukcja seamless ogranicza ryzyko pobierania wilgoci w magazynowaniu i obsłudze, a tym samym wspiera kontrolę nad wodorem dyfundującym. W aplikacjach pipeline znaczenie ma także podawalność, stabilność przenoszenia prądu, zachowanie żużla w pozycji pionowej oraz łatwość jego usuwania.

W praktyce dobór drutu nie powinien być traktowany jako osobna decyzja zakupowa. Materiał dodatkowy musi pasować do gatunku rury, wymagań udarności, warunków odbiorowych, WPS, rodzaju gazu osłonowego i planowanej sekwencji przejść.

Realne zastosowania Böhler pipeRunner® opisane w materiałach producenta

Kiedy pipeRunner® daje największy sens ekonomiczny?

Böhler pipeRunner® daje największy potencjał tam, gdzie występuje duża liczba powtarzalnych złączy obwodowych od 8″ wzwyż, wysoki udział warstw wypełniających i lica, wysokie wymagania odbiorowe oraz presja czasu. Im większa średnica, grubsza ścianka i większy udział fill/cap w całym złączu, tym mocniej zaczyna pracować przewaga mechanizacji.

System nie jest jednak rozwiązaniem dla każdego przypadku. Przy małych średnicach, bardzo krótkich seriach, jednorazowych naprawach lub prostych złączach o niskim koszcie wykonania inwestycja może być nieuzasadniona. Uczciwa analiza powinna odpowiedzieć na pytanie, czy mechanizacja realnie obniży koszt złącza, skróci czas projektu lub ograniczy ryzyko poprawek.

Jak liczyć opłacalność pipeRunner®?

Opłacalność pipeRunnera należy liczyć na poziomie kosztu złącza. Sama informacja, że proces jest szybszy, nie wystarcza. W kalkulacji trzeba porównać obecny sposób wykonania złącza z wariantem zmechanizowanym.

Benchmark 36″ / 15 mm pokazuje skalę możliwych korzyści, ale nie powinien być automatycznie przenoszony na każdą rurę. Inaczej wygląda kalkulacja dla 36″ / 15 mm API 5L X70, inaczej dla process piping, a jeszcze inaczej dla krótkiej serii warsztatowej.

Najlepszy sposób oceny to zestawienie danych z konkretnego projektu: średnica, grubość ścianki, materiał, liczba złączy, obecna metoda, czas wykonania, materiał dodatkowy, wymagania NDT i poziom poprawek. Na tej podstawie można ocenić, czy pipeRunner® jest narzędziem do realnego obniżenia kosztu, czy zbyt zaawansowanym rozwiązaniem dla danej aplikacji.

Ile kosztuje Böhler pipeRunner®?

Böhler pipeRunner® jest rozwiązaniem projektowym, którego wartość należy analizować razem z zakresem dostawy i wdrożenia. W praktyce znaczenie ma nie tylko samo urządzenie, ale również opaski, źródło prądu, materiały dodatkowe, konfiguracja procesu, próby technologiczne, szkolenie operatorów i serwis.

Dlatego przy zakupie pipeRunner® najrozsądniej rozpocząć od oceny aplikacji. Po określeniu średnicy, grubości ścianki, materiału, liczby złączy i obecnej procedury można przygotować ofertę oraz wstępnie policzyć potencjalny zwrot z inwestycji.

Dlaczego kupić pipeRunner® w SpawLab?

Zakup pipeRunnera powinien być traktowany jako wdrożenie technologii, a nie jednorazowy zakup sprzętu. SpawLab jako dystrybutor i serwis voestalpine Böhler Welding w Polsce zapewnia dostęp do urządzeń, materiałów dodatkowych, wiedzy aplikacyjnej i obsługi technicznej po zakupie.

Dla klienta B2B ma to konkretne znaczenie. Przy projekcie pipeline lub process piping nie wystarczy faktura i urządzenie. Potrzebne jest wsparcie w doborze źródła prądu, drutu, elektrody, gazu, parametrów, sekwencji przejść, akcesoriów, eksploatacji i serwisu.

W SpawLab rozmowa o pipeRunner® zaczyna się od złącza, a nie od samego katalogu. Najpierw liczy się aplikacja, materiał, geometria, WPS, NDT i cel klienta. Dopiero później dobiera się konfigurację, zakres dostawy i sposób wdrożenia.

Jak wygląda profesjonalne wdrożenie pipeRunner®?

Profesjonalne wdrożenie pipeRunner® powinno prowadzić od analizy złącza do stabilnej, powtarzalnej pracy na realnej aplikacji klienta.

Najpierw określa się średnicę, grubość ścianki, materiał, typ złącza, pozycję, wymagania odbiorowe, NDT, obecny WPS i liczbę złączy. Następnie dobiera się konfigurację: pipeRunner®, źródło, opaski, drut, gaz, elektrody do ściegów manualnych i akcesoria. Kolejny krok to próba technologiczna, ustawienie prędkości jazdy, oscylacji, parametrów łuku, sekwencji przejść i kontroli międzywarstwowej.

Takie podejście pozwala klientowi ocenić inwestycję nie tylko przez cenę zakupu, ale przez realny efekt: czas złącza, zużycie materiału, powtarzalność, NDT, organizację pracy i serwis po wdrożeniu.

FAQ – najczęstsze pytania o Böhler pipeRunner®

Böhler pipeRunner® – rozwiązanie dla firm, które liczą koszt złącza, nie tylko cenę urządzenia

Böhler pipeRunner® to rozwiązanie dla firm, które chcą przejść od ręcznej zmienności do kontrolowanej mechanizacji spawania obwodowego rur. Największy potencjał pojawia się tam, gdzie jest dużo złączy, powtarzalna geometria, duży udział warstw fill/cap, wysoka presja harmonogramu i realny koszt poprawek po badaniach.

Siła tego produktu wynika z połączenia: pipeRunner®, TERRA 400 PRM, RC 100 MP, drutów diamondspark, elektrod Böhler, wsparcia aplikacyjnego i serwisu. To właśnie pokazuje skalę voestalpine Böhler Welding — marka nie oferuje wyłącznie urządzenia, ale kompletną logikę procesu spawalniczego.

W SpawLab technologię przekładamy na praktykę: dobór, wdrożenie, materiały, serwis i rozmowę o ROI. Klient nie kupuje samego pipeRunnera. Klient kupuje krótszy cykl, większą powtarzalność, lepszą kontrolę nad WPS i spokojniejszy odbiór złącza.

Nota techniczna: wartości 66% czasu, 51% czasu łuku i 46% materiału odnoszą się do konkretnej aplikacji referencyjnej producenta: API 5L X70, 36″, 15 mm. Nie są uniwersalną gwarancją dla każdej średnicy, procedury, WPS ani warunków wykonania. Każdą aplikację należy zweryfikować technologicznie i ekonomicznie.
