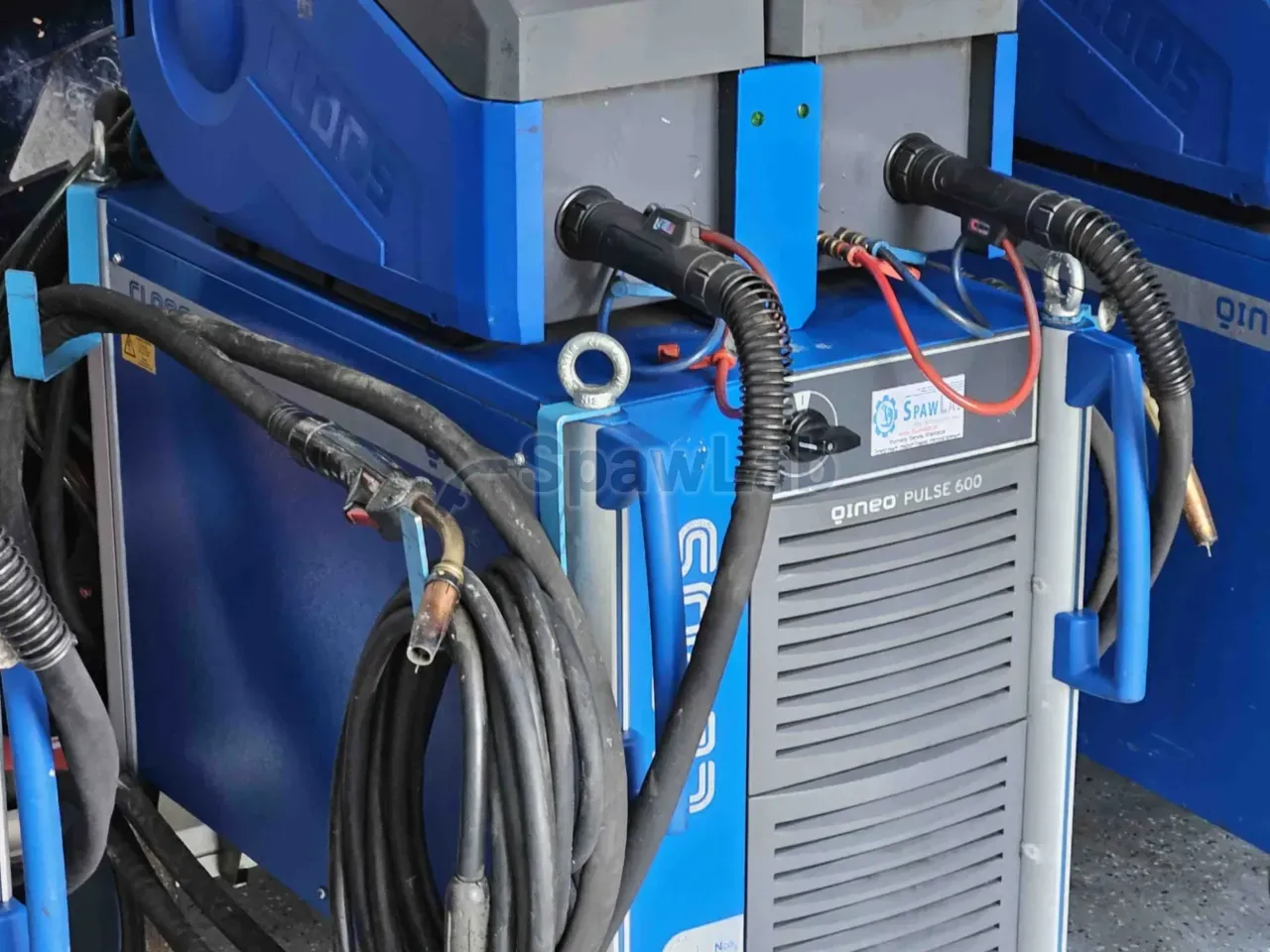

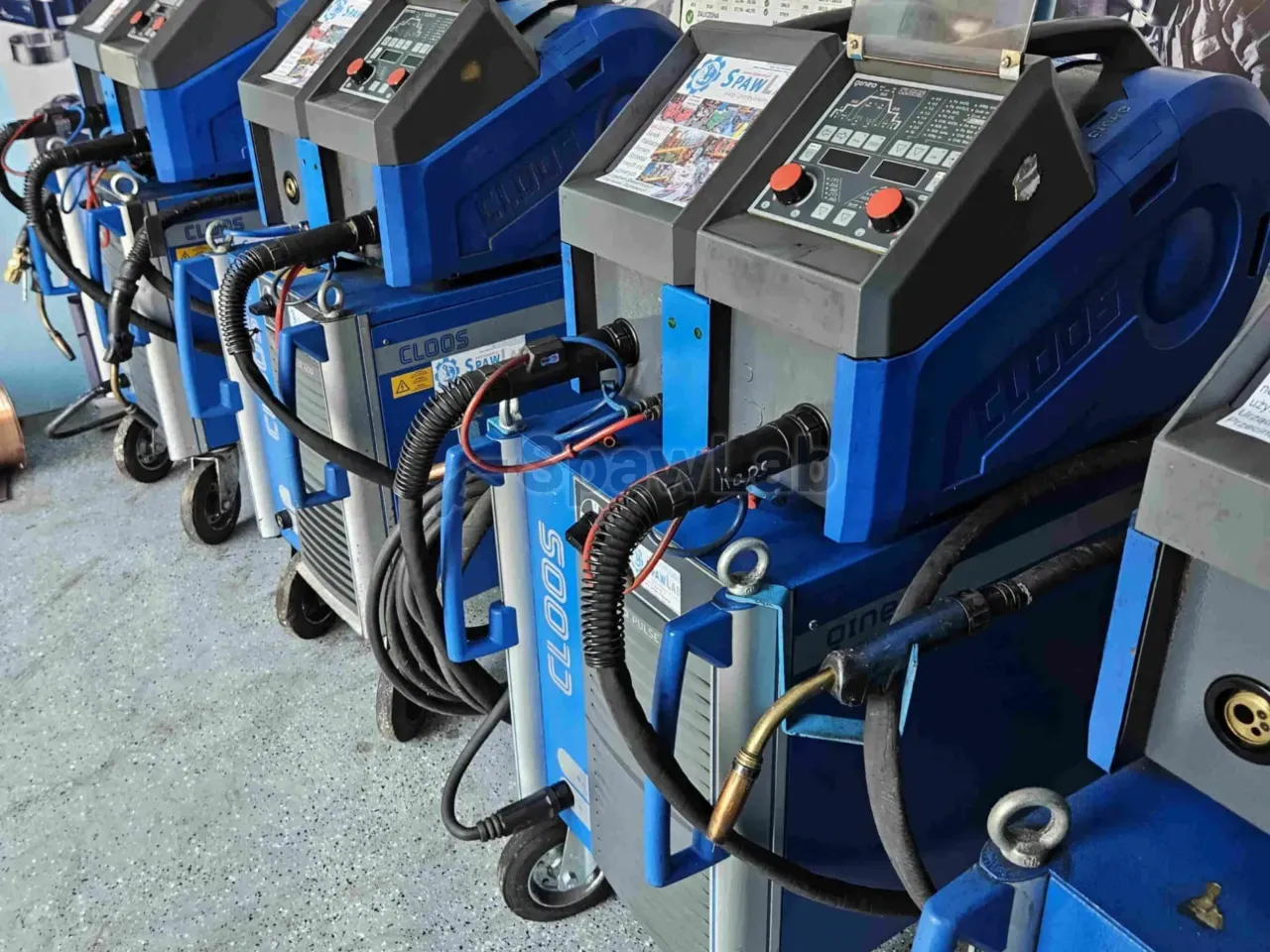

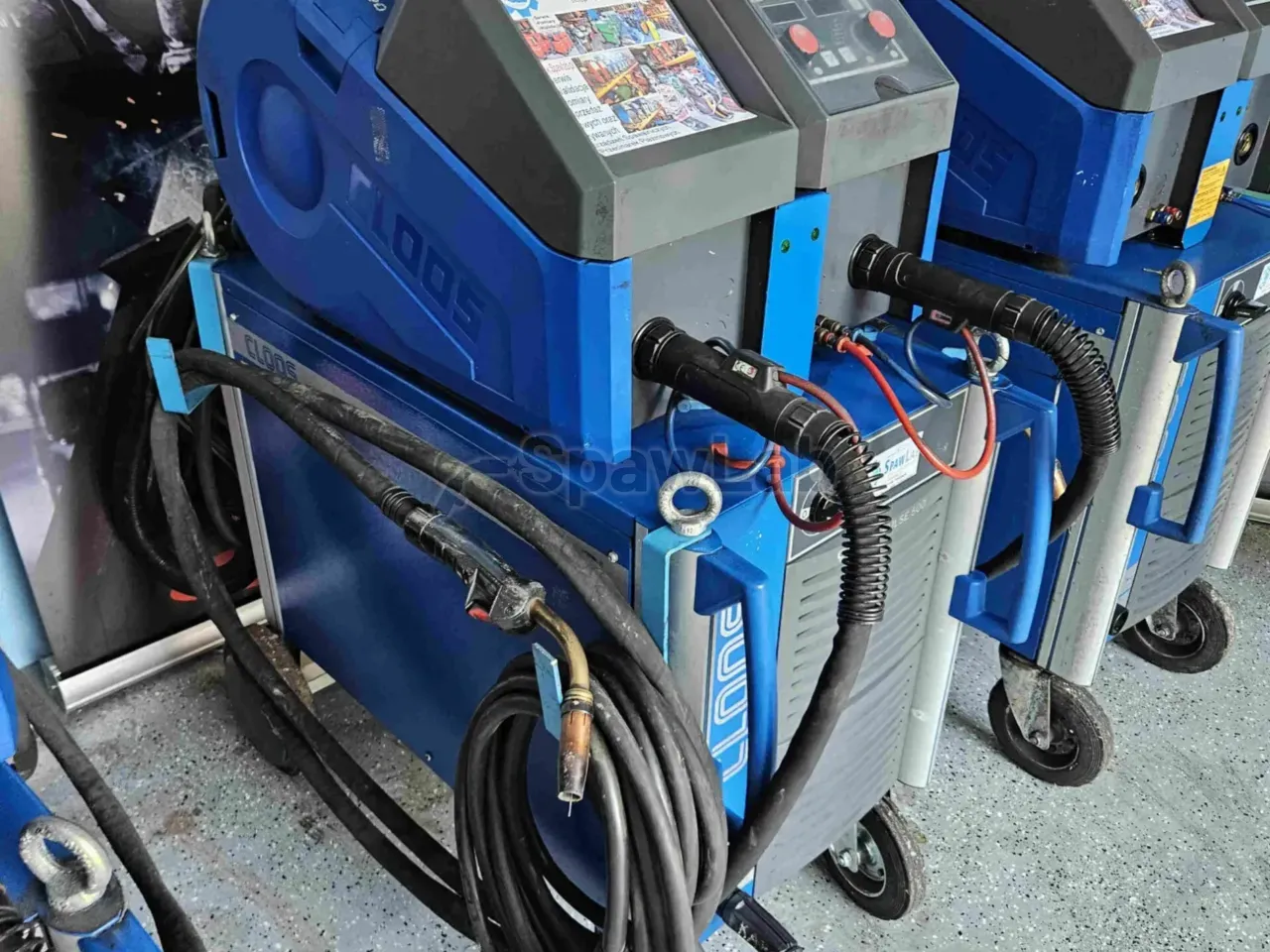

Der Cloos Qineo Pulse 600 QWD-Twin mit dem Bedienfeld MASTER ist ein industrieller MIG/MAG-Halbautomat auf einem großen Transformator aus Kupfer mit digitaler Steuerung. Die Stromquelle arbeitet im Bereich von 40 A bis 600 A, gibt 600 A bei 60% Einschaltdauer und 44,0 V ab sowie 465 A im Dauerbetrieb mit 100% und 37,5 V. Das Besondere an diesem Satz ist der doppelte Drahtvorschub QWD-TWIN mit zwei unabhängigen Strecken für den Draht und zwei Antrieben auf vier Rollen.
Wofür diese Maschine gedacht ist
Zwei Strecken für den Draht, versorgt aus einer Stromquelle mit 600 A, ändern die Art der Arbeit am Platz. Sie rüsten die Maschine mit zwei verschiedenen Spulen aus, zum Beispiel mit Baustahl und Aluminium oder mit Baustahl und Fülldraht, weisen ihnen getrennte synergische Programme zu und wechseln mit einem kurzen Druck auf den Taster des jeweiligen Brenners. Am Bedienfeld leuchtet die Diode der aktiven Strecke, und die Steuerung ruft die zuletzt für diesen Drahtvorschub genutzten Parameter ab. Das Umrüsten entfällt: Sie tauschen beim Wechsel auf einen anderen Werkstoff weder Rollen noch Draht noch Führungen. Das ist kein Schweißen mit zwei Drähten gleichzeitig, die Strecken arbeiten abwechselnd.
Bei schweren Stahlkonstruktionen und bei Nähten in mehreren Lagen rüsten Sie eine Strecke mit Massivdraht für die Wurzellage und das Heften aus und die zweite mit leistungsfähigem Fülldraht oder mit größerem Durchmesser zum schnellen Füllen der Fuge. Der Strom von 465 A im Dauerbetrieb mit 100% erlaubt lange Nähte auf dickem Werkstoff, ohne auf das Abkühlen der Stromquelle zu warten, deshalb geht die Maschine in den Maschinenbau, in die Bahnindustrie, in Werften und in die Fertigung von Behältern.
Die Basis der Programme deckt Baustähle Fe unter Gemischen Ar/CO2, Ar/CO2/O2, Ar/O2 und unter reinem CO2 ab, Edelstähle und säurebeständige Stähle CrNi, Aluminiumlegierungen AlSi und AlMg unter reinem Argon sowie unter Gemischen aus Argon und Helium ArHe, das MIG-Löten mit Zusatzwerkstoff CuSi und CuAl für verzinkte Bleche und Bronzen sowie Drähte mit Kern aus Rutil und mit Metallpulver für Baustahl und Edelstahl. Das Bedienfeld unterstützt die Drahtdurchmesser 0,8 mm, 0,9 mm, 1,0 mm, 1,2 mm, 1,4 mm, 1,6 mm und 2,0 mm.
Funktionen und Ausstattung

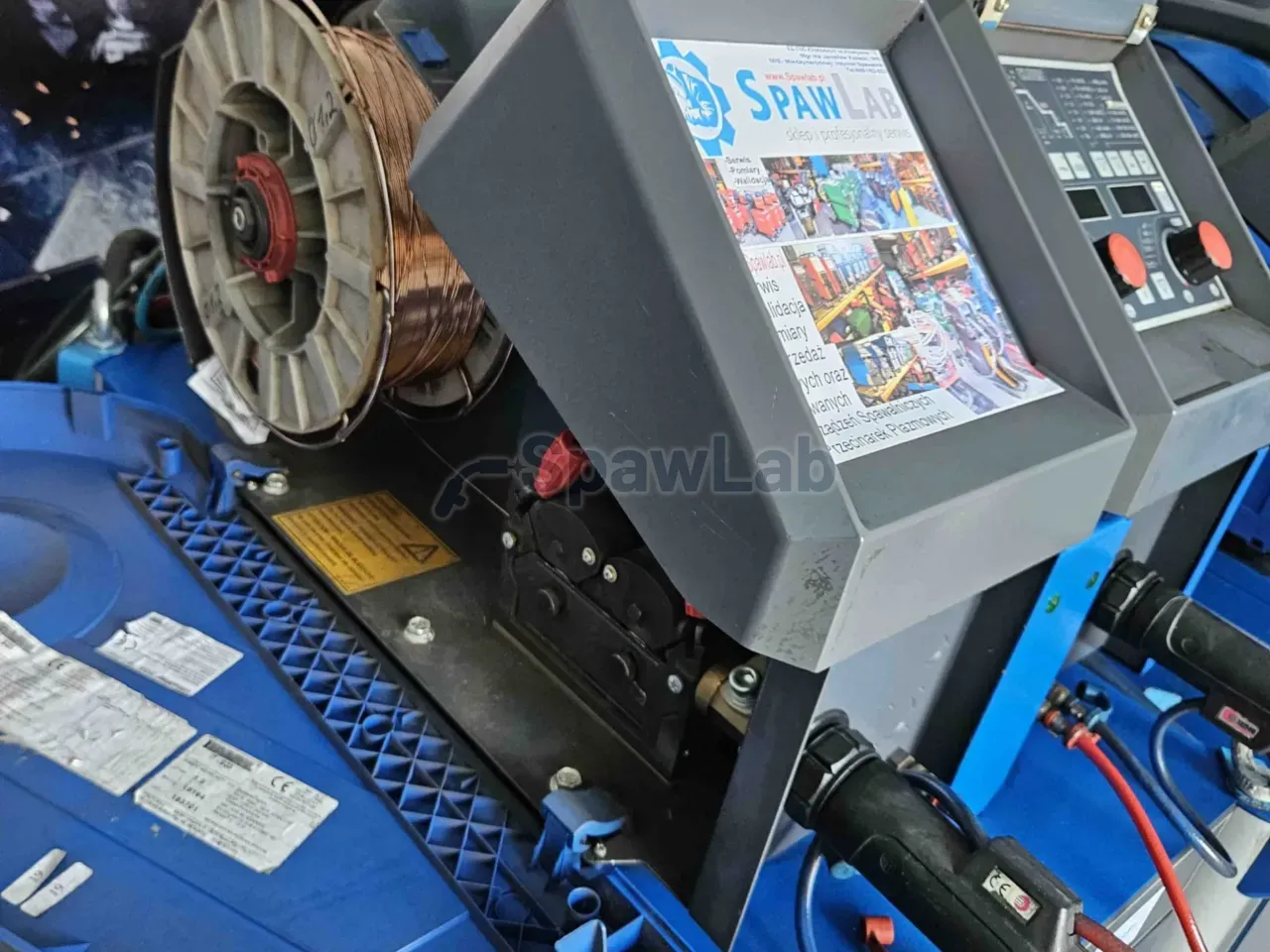

- Zwei unabhängige Strecken für den Vorschub QWD-TWIN, jede mit einem Antrieb auf vier Rollen: zwei Spulen und zwei Programme gleichzeitig, umgeschaltet über den Taster des Brenners, ohne Wechsel von Rollen und Führungen.
- Großer Transformator aus Kupfer mit digitaler Steuerung des Lichtbogens: der Kreis des Stroms verträgt thermische Lasten in der Klasse 600 A und arbeitet mit langen Zyklen an großen Konstruktionen.

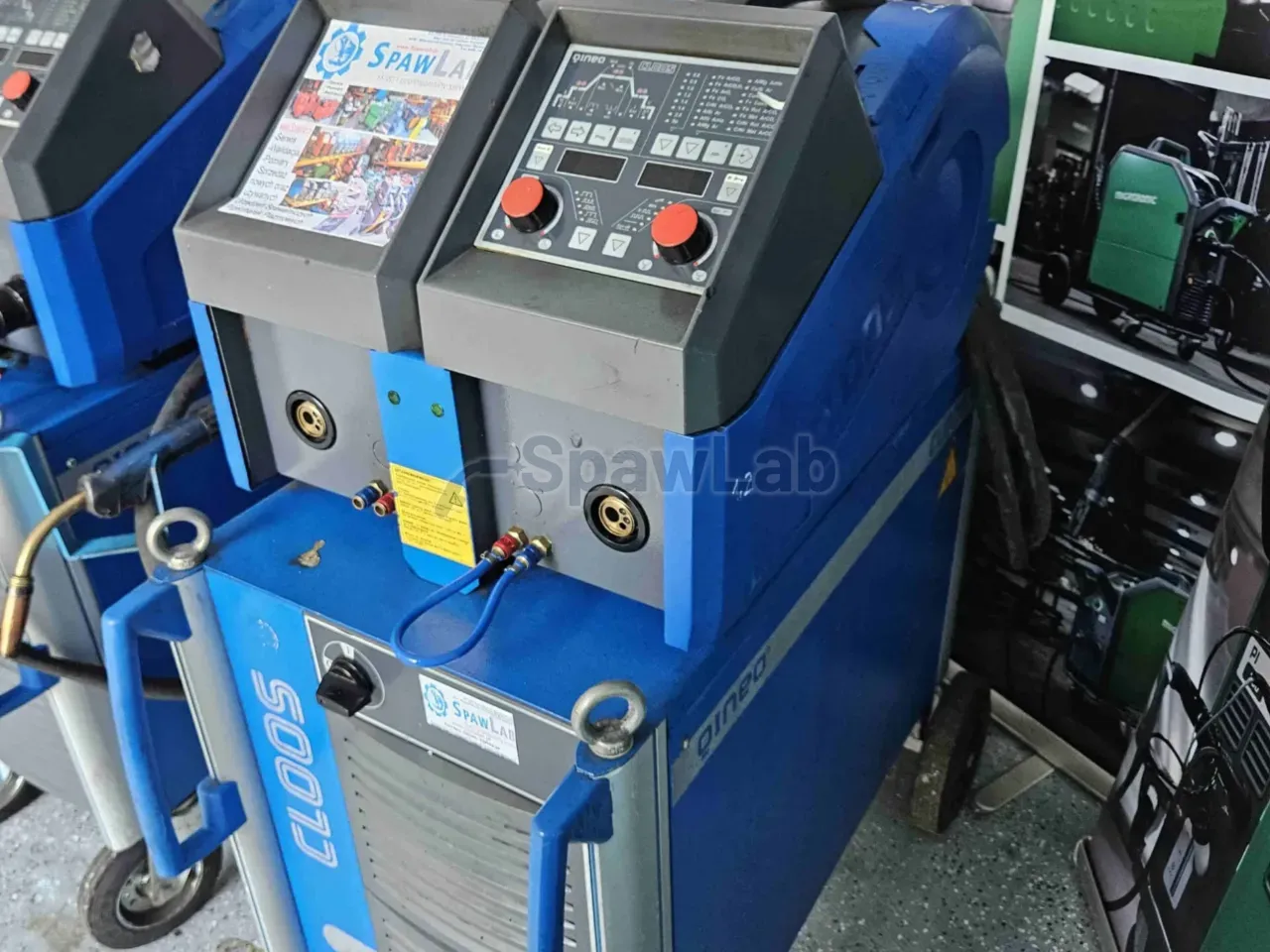

- Bedienfeld MASTER mit zwei großen Segmentanzeigen: Gruppe des Werkstoffs, Schutzgas und Drahtdurchmesser wählen Sie mit Tasten und Drehknöpfen, ohne durch ein grafisches Menü zu gehen.
- Synergische Steuerung: nach der Wahl von Werkstoff, Gas und Drahtdurchmesser regeln Sie einen Parameter der Leistung, und die Steuerung wählt Spannung und Geschwindigkeit des Vorschubs.
- Modus ohne Synergie (Syn off): der Technologe schaltet die Kurve ab und legt die Kennlinie von Spannung und Strom für einen ungewöhnlichen Werkstoff oder ein ungewöhnliches Gas selbst fest.
- MIG/MAG Pulse: der Tropfen löst sich in der Spitzenphase des Impulses des Stroms, dadurch entstehen weniger Spritzer, und die in den Werkstoff eingebrachte Wärme bleibt unter Kontrolle.
- SpeedPuls: gebündelter schneller Lichtbogen mit Puls für gerade Abschnitte der Nähte, erhöht die Geschwindigkeit des Schweißens, ohne Ruhe im Schmelzbad und Tiefe des Einbrands zu verlieren.
- DuoPuls, Doppelpuls mit eigener Taste: legt eine Modulation mit niedriger Frequenz darüber, Sie kontrollieren die Zufuhr der Wärme also genauer, überbrücken Spalte bei der Montage leichter, und die Oberfläche bekommt auf Aluminium und CrNi eine gleichmäßige Schuppung.
- Programm Fe ArCO2 RapWld, also Rapid Weld: gebündelter Sprühlichtbogen mit hohem Druck und tiefem Einbrand, dadurch verkleinern Sie den Winkel der Fuge an dickem Blech und legen weniger Lagen in der Fuge.
- Speicher für Aufgaben JOB bis 999 Nummern: Sie speichern einen Satz Einstellungen für ein wiederkehrendes Bauteil, zusammen mit der Korrektur der Spannung, der Dynamik des Lichtbogens sowie dem Verlauf von Start und Absenkung.
- Funktion HOLD: nach der Raupe bleiben die tatsächlichen Werte von Strom und Spannung auf der Anzeige, für die Kontrolle der Qualität.
- Betriebsarten des Brenners 2T, 4T und Super-4T sowie Punkten und Schweißen mit Intervall: in Super-4T steuern Sie über den Taster den Anfangsstrom, den Hauptstrom und die Absenkung im Krater, das begrenzt Risse im Krater an heiklen Stellen des Stoßes.

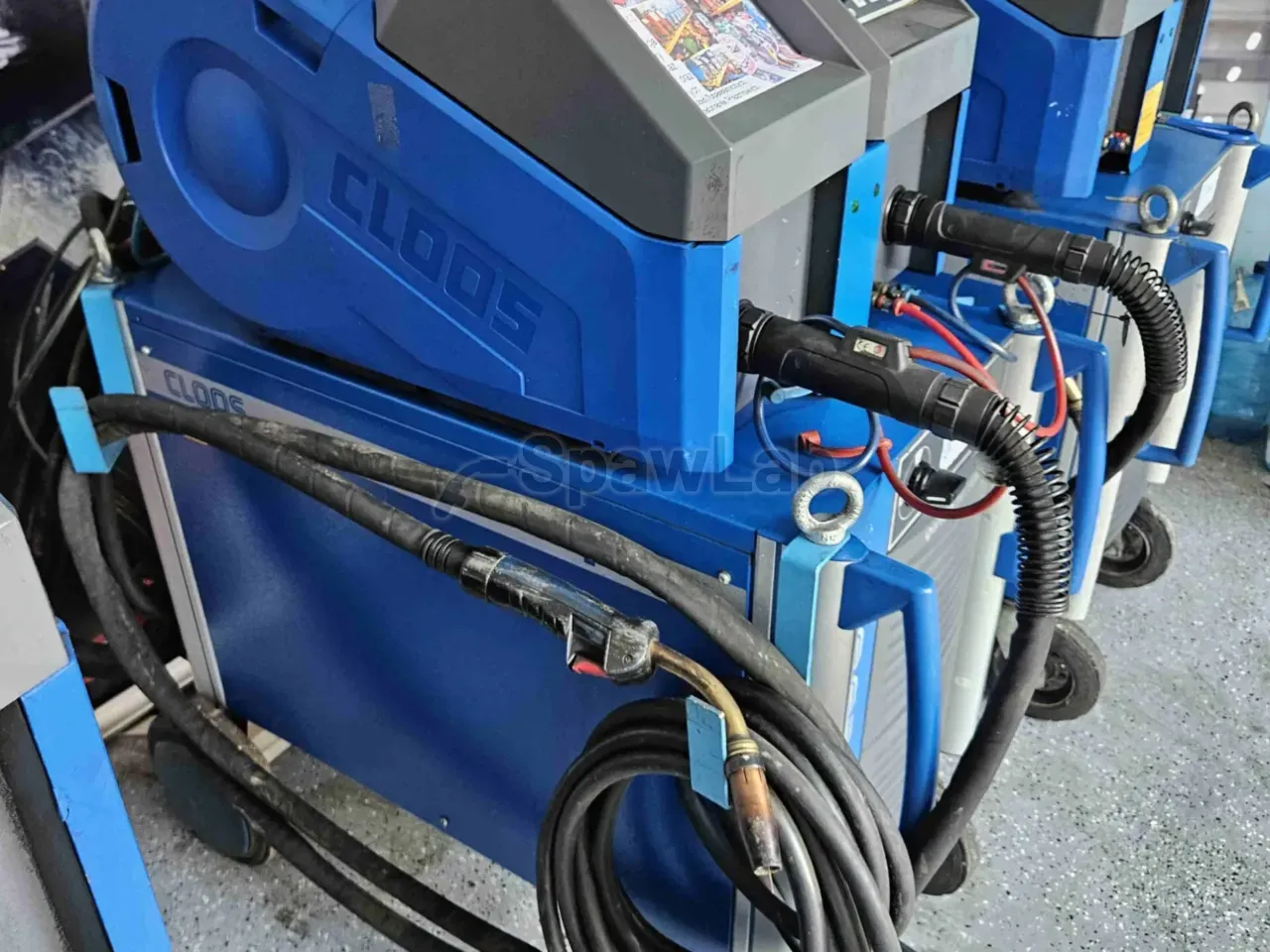

- Zwischenschlauchpaket etwa 1 m: der Drahtvorschub steht auf der Stromquelle, und die Verluste auf der kurzen Strecke sind gering.
- Satz Arbeitsleitungen mit je 4 m, also MIG, Masse und Versorgung: das Massekabel hat einen Querschnitt für dauernde Last von 600 A und eine Zange als Klemme.
Technische Daten
| Marke | Cloos |
|---|---|
| Modell | Qineo Pulse 600 QWD-TWIN MASTER |
| Typ | industrieller MIG/MAG-Halbautomat, Transformator aus Kupfer, digitale Steuerung |
| Netzspannung | 3 x 400 V, 50/60 Hz |
| Maximaler und effektiver Eingangsstrom | 48,7 A und 37,8 A |
| Bereich des Schweißstroms | von 40 A bis 600 A |
| Bereich der Arbeitsspannung | von 16 V bis 44 V |
| Strom bei 60% Einschaltdauer | 600 A bei 44,0 V |
| Strom im Dauerbetrieb 100% | 465 A bei 37,5 V |
| Leerlaufspannung | 84 V, Ablesung für diese Stromquelle |
| Drahtvorschub | QINEO Wire Drive TWIN, zwei Strecken, Antrieb mit 4 Rollen in jeder |
| Unterstützte Drahtdurchmesser | 0,8 mm, 0,9 mm, 1,0 mm, 1,2 mm, 1,4 mm, 1,6 mm, 2,0 mm |
| Speicher für Programme | bis 999 Aufgaben JOB |
| Zwischenschlauchpaket | etwa 1 m |
| Arbeitsleitungen | MIG 4 m, Masse 4 m, Versorgung 4 m |
| Schutzart und Norm | IP23, EN 60974-1 |
| Kühlung laut Produktkarte | Flüssigkeit |
| Verfahren | MIG/MAG, Synergie, Pulse, SpeedPuls, DuoPuls, Rapid Weld, MIG-Löten |
Was Sie bekommen

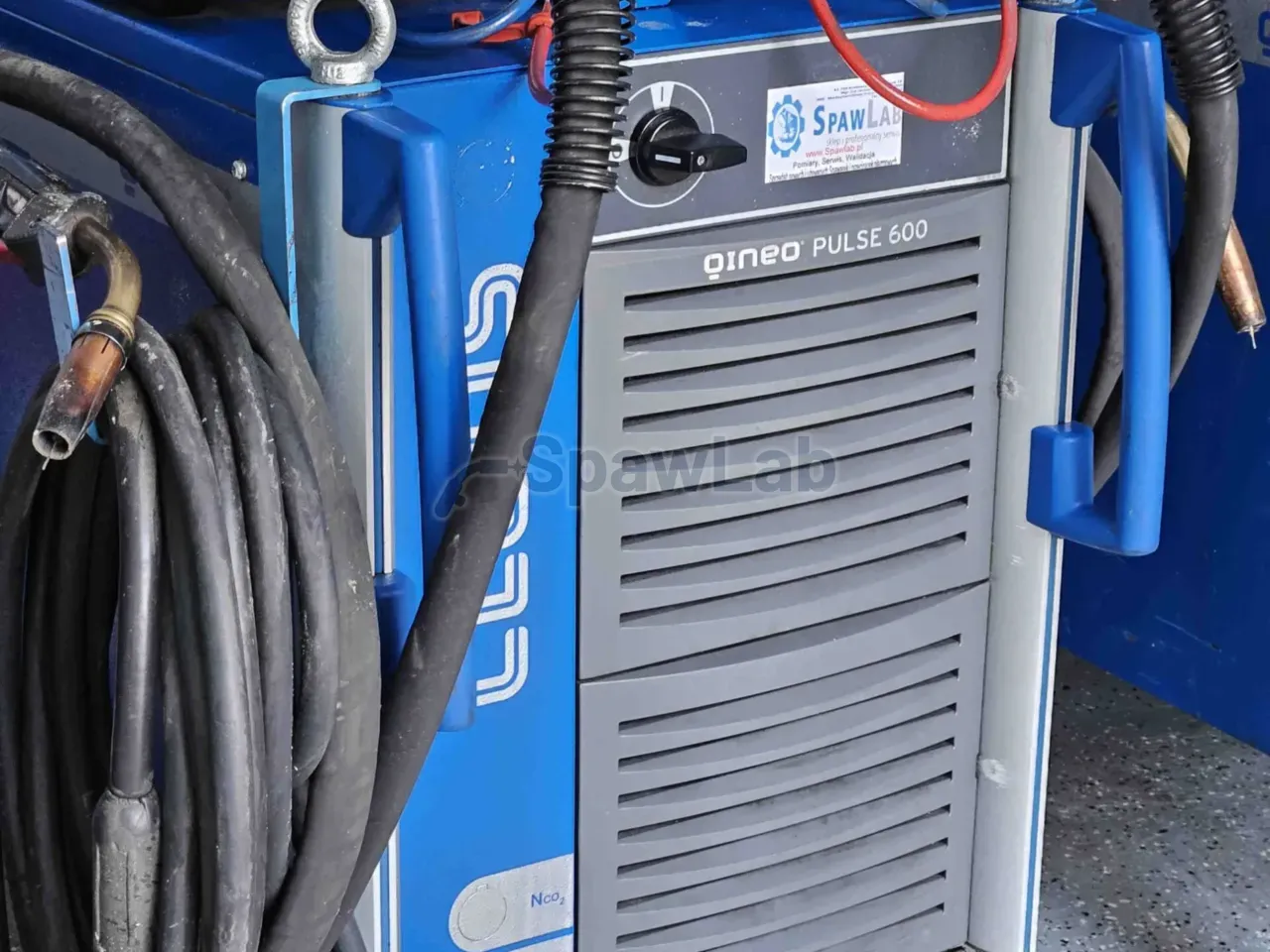

- Stromquelle Cloos Qineo Pulse 600 mit Bedienfeld MASTER
- doppelter Drahtvorschub QINEO Wire Drive TWIN mit zwei Antrieben auf vier Rollen
- Zwischenschlauchpaket mit einer Länge von etwa 1 m
- Schweißleitung MIG 4 m
- Massekabel 4 m mit Zange als Klemme
- Netzkabel 4 m
Worauf Sie achten sollten
Die Maschine braucht einen industriellen Anschluss mit 3 x 400 V bei 50/60 Hz, und der Eingangsstrom reicht bis 48,7 A in der Spitze und 37,8 A effektiv, wählen Sie Stromkreis und Absicherung also nach diesen Werten und nicht nach einem üblichen Kreis in der Werkstatt. Das Zwischenschlauchpaket hat nur etwa 1 m, der Drahtvorschub sitzt praktisch auf der Stromquelle, das ist deshalb ein stationärer Aufbau und kein Satz zum Gehen an der Konstruktion entlang. Die Arbeitsleitungen sind je 4 m lang, bei großen Bauteilen rechnen Sie die Reichweite nach oder sehen einen längeren Satz vor. Die Leerlaufspannung beträgt 84 V, halten Sie sich an engen und feuchten Stellen also an die Regeln der Sicherheit für industrielle Stromquellen.
Die zwei Strecken für den Vorschub arbeiten abwechselnd, wenn Sie also Schweißen im Tandem mit zwei Drähten gleichzeitig suchen, ist das nicht diese Ausführung. Die Produktkarte nennt Kühlung mit Flüssigkeit, und Maschinen vom Zweitmarkt sind unterschiedlich ausgestattet, bestätigen Sie deshalb Brenner, Rollen beider Strecken und das System der Kühlung vor dem Kauf mit uns. Die Schutzart IP23 lässt Staub und Feuchte der Halle zu, aber kein Abspritzen mit dem Wasserstrahl. Die Stromquelle mit Transformator aus Kupfer ist schwer, halten Sie für das Abladen einen Gabelstapler bereit.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
