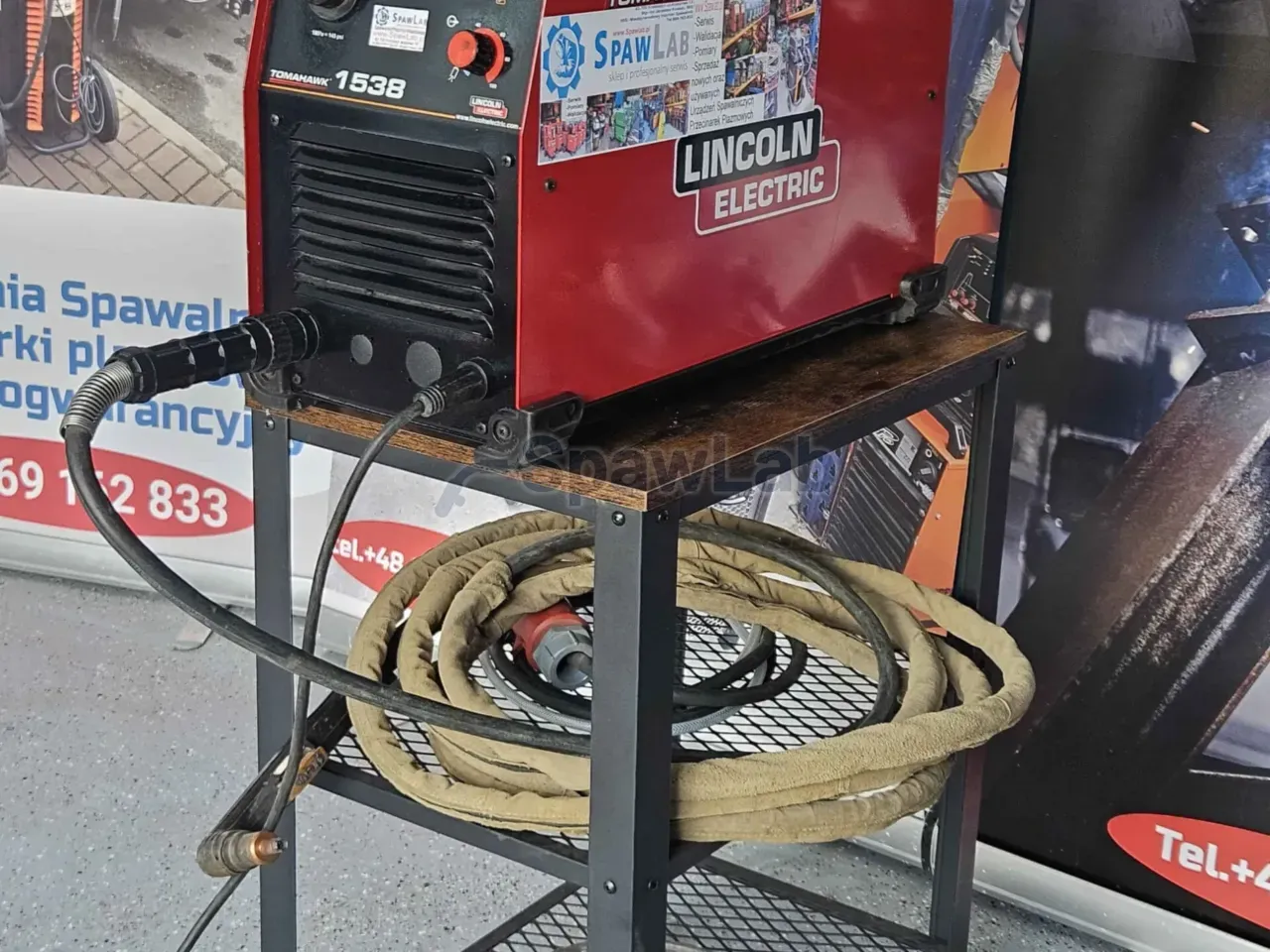

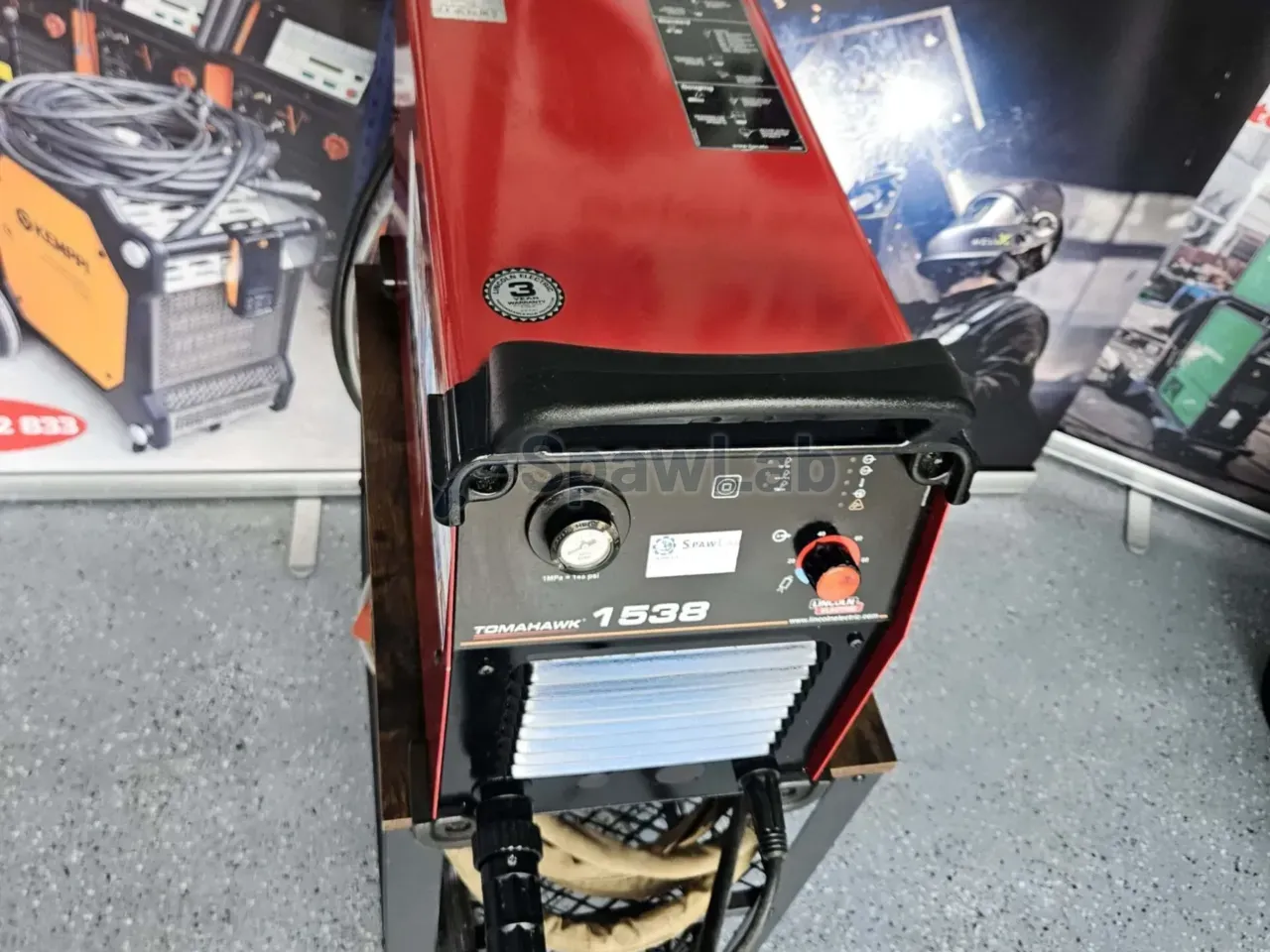

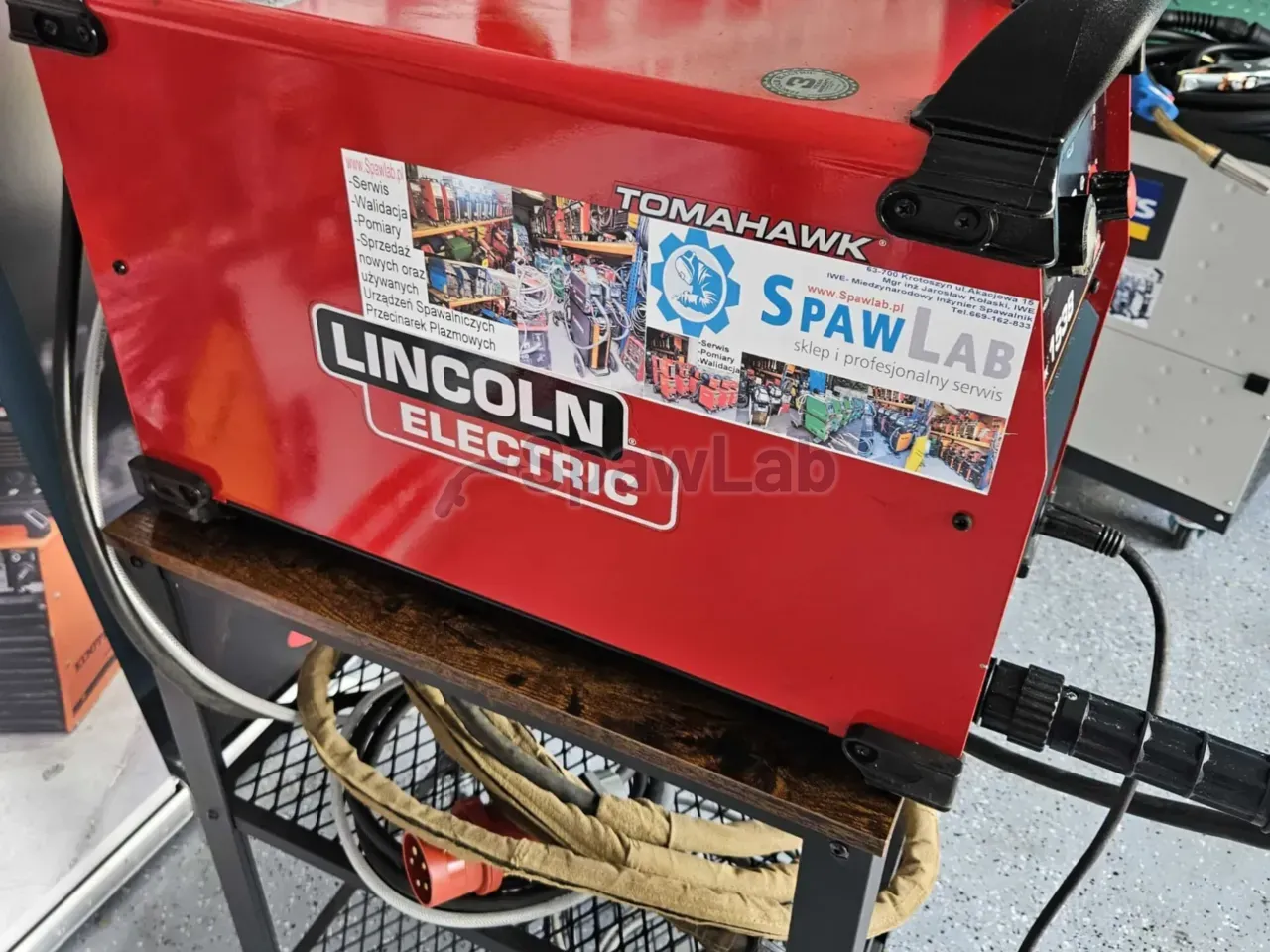

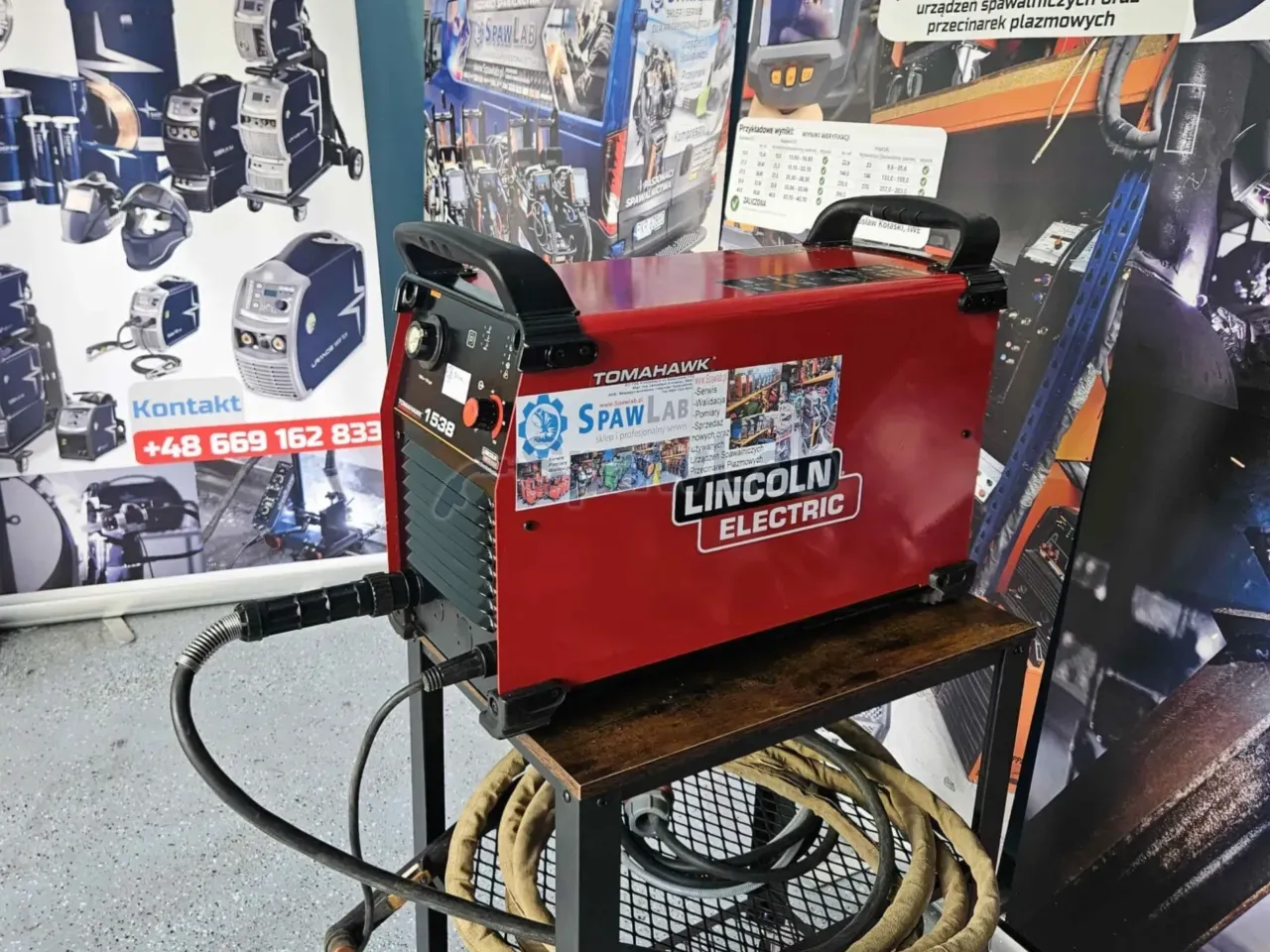

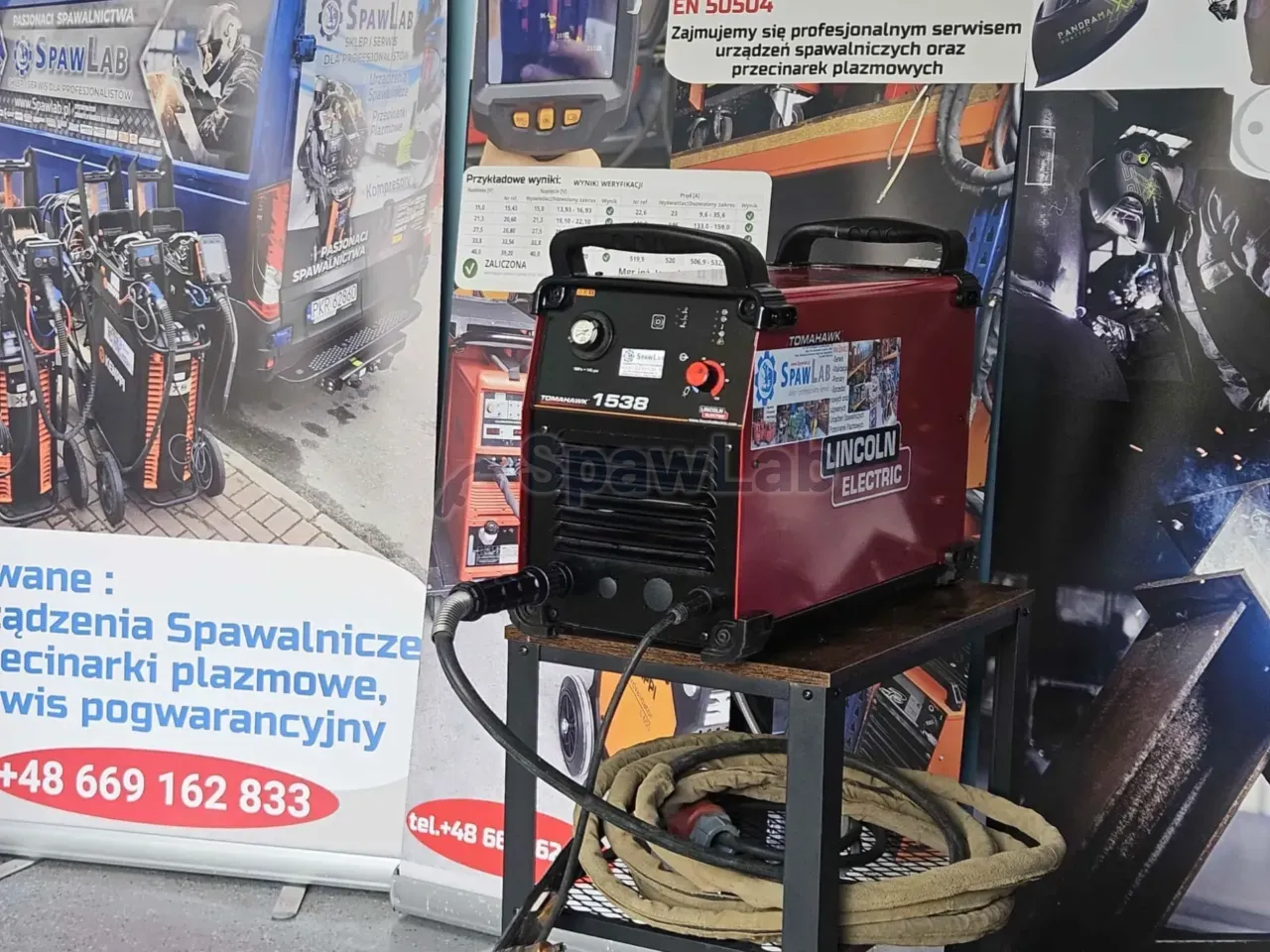

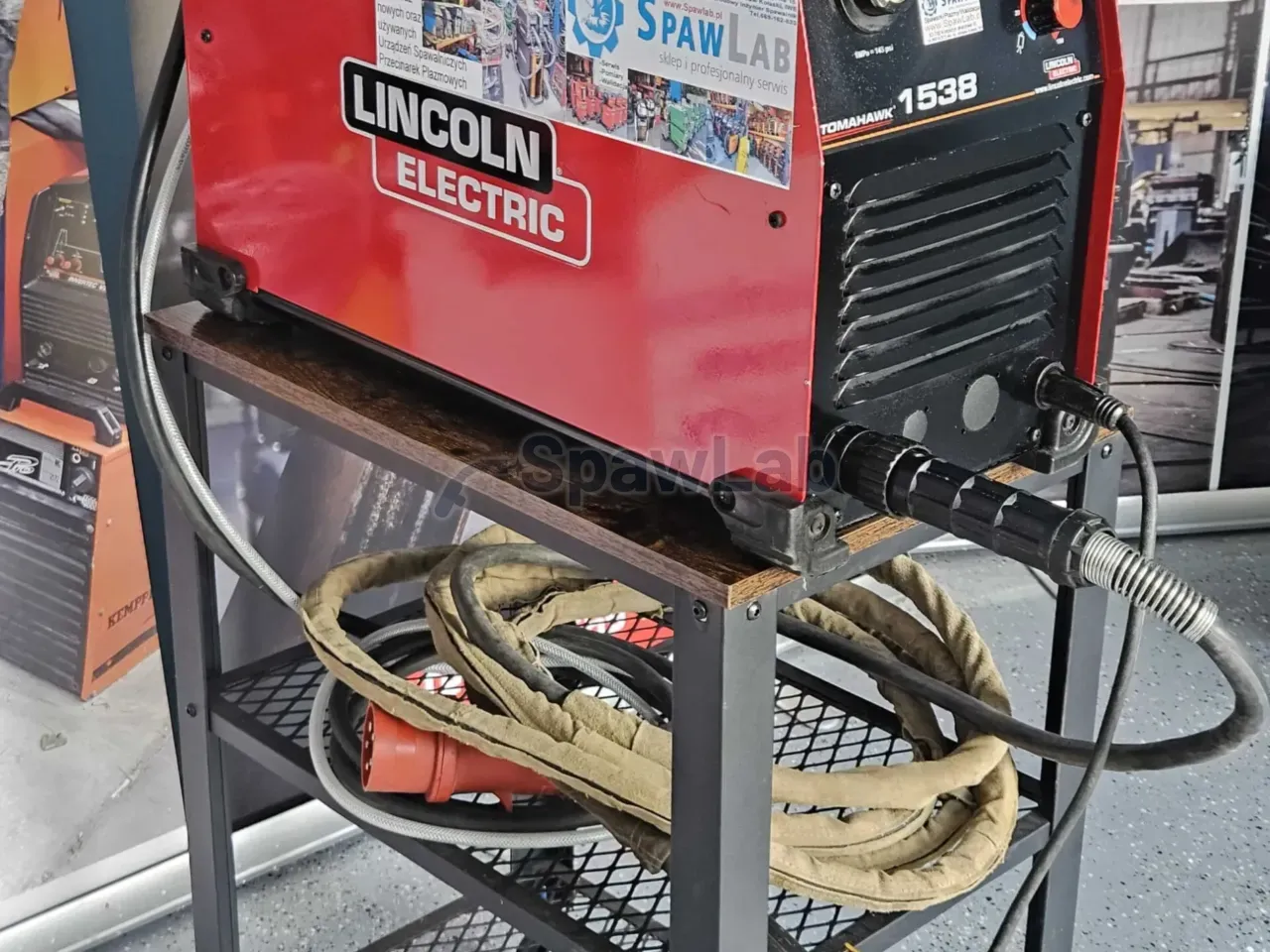

Lincoln Electric Tomahawk 1538 ist ein industrieller Plasmaschneider für Druckluft. Der maximale Schneidstrom beträgt 100 A, bei 60 A arbeitet das Gerät mit einer Einschaltdauer von 100%. Es schneidet Stahl im Qualitätsschnitt bis 40 mm und im Trennschnitt bis 45 mm, das Gewicht liegt bei etwa 35 kg.
Wofür diese Maschine gedacht ist

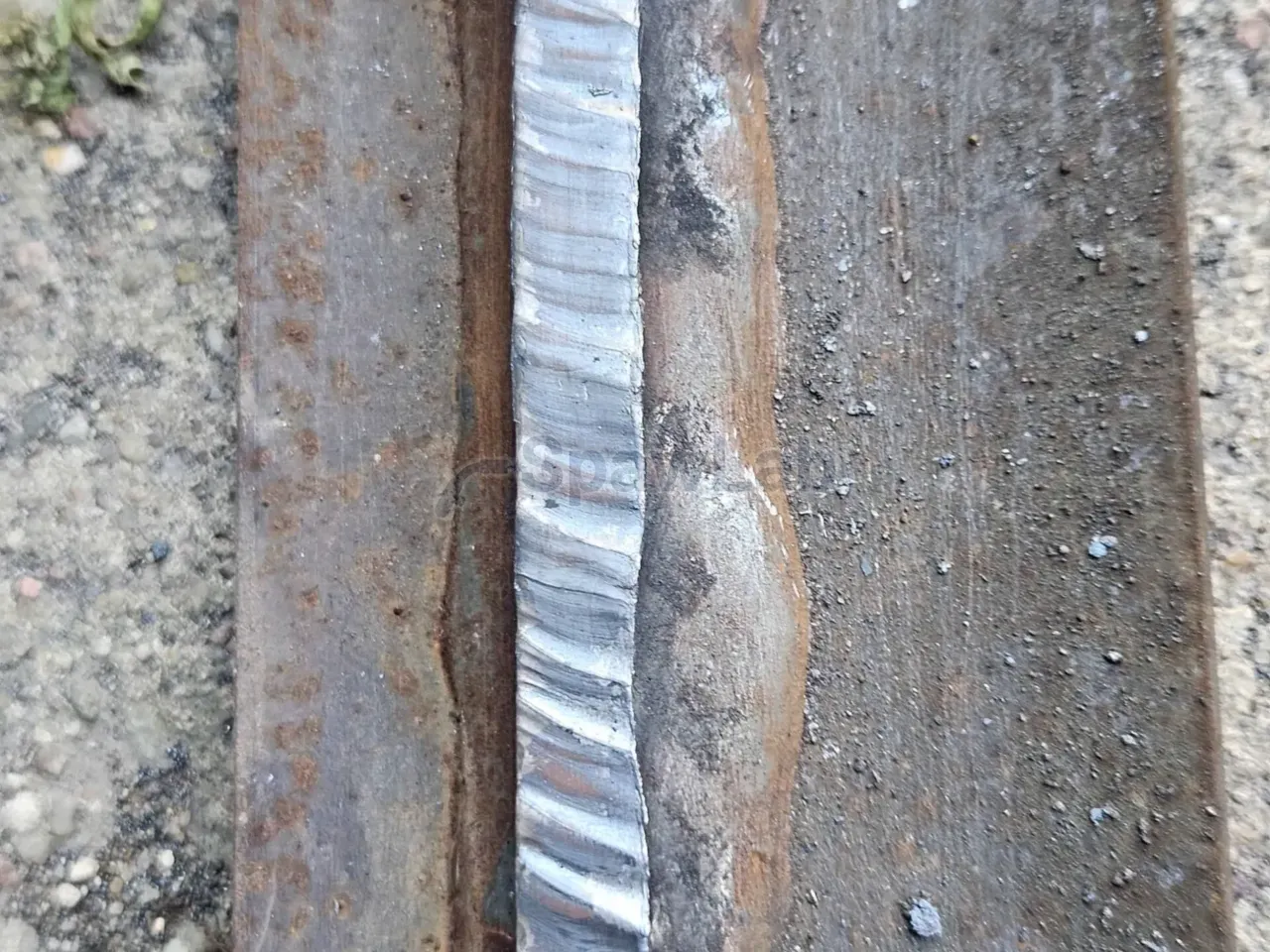

Das ist ein Schneidgerät für die Werkstatt, für Montagearbeiten und für die Arbeit an einem numerisch gesteuerten Tisch. Die drei genannten Dicken beschreiben drei verschiedene Aufgaben: der Qualitätsschnitt bis 40 mm gibt eine Kante, die für die weitere Bearbeitung fertig ist, der Trennschnitt bis 45 mm trennt den Werkstoff, und das Einstechvermögen von 20 mm sagt, wie dickes Blech Sie in der Mitte der Tafel durchstechen, ohne den Schnitt an der Kante zu beginnen.
Die Einschaltdauer bei 40°C beträgt 100 A bei 40% und 60 A bei 100%. Bei 60 A schneiden Sie ohne Pausen, das zählt bei langen Bahnen auf dem Tisch, denn jede Unterbrechung des Lichtbogens hinterlässt eine Spur an der Kante. Ein Gewicht von etwa 35 kg erlaubt es, das Gerät zu zweit zu tragen, es bedient also einen festen Arbeitsplatz und die Arbeit auf der Montage.
Drei Betriebsarten verändern den Charakter des Lichtbogens. Die Standardbetriebsart ist das tägliche Schneiden von Blechen und Profilen. Die Betriebsart für Gitter hält den Pilotlichtbogen auch dann, wenn der Brenner über eine Öffnung läuft, Gitterroste und gelochte Bleche schneiden Sie also ohne Unterbrechung und ohne unnötigen Verschleiß der Elektrode. Die Betriebsart Fugenhobeln gibt einen weichen Lichtbogen, der den Werkstoff ausräumt, statt ihn zu durchtrennen, damit entfernen Sie eine alte Naht oder bereiten eine Fase ohne Schleifer vor.
Funktionen und Ausstattung
- Zündung ohne hohe Frequenz, sie stört numerische Steuerungen und Elektronik daneben nicht, und die Elektrode verschleißt langsamer.

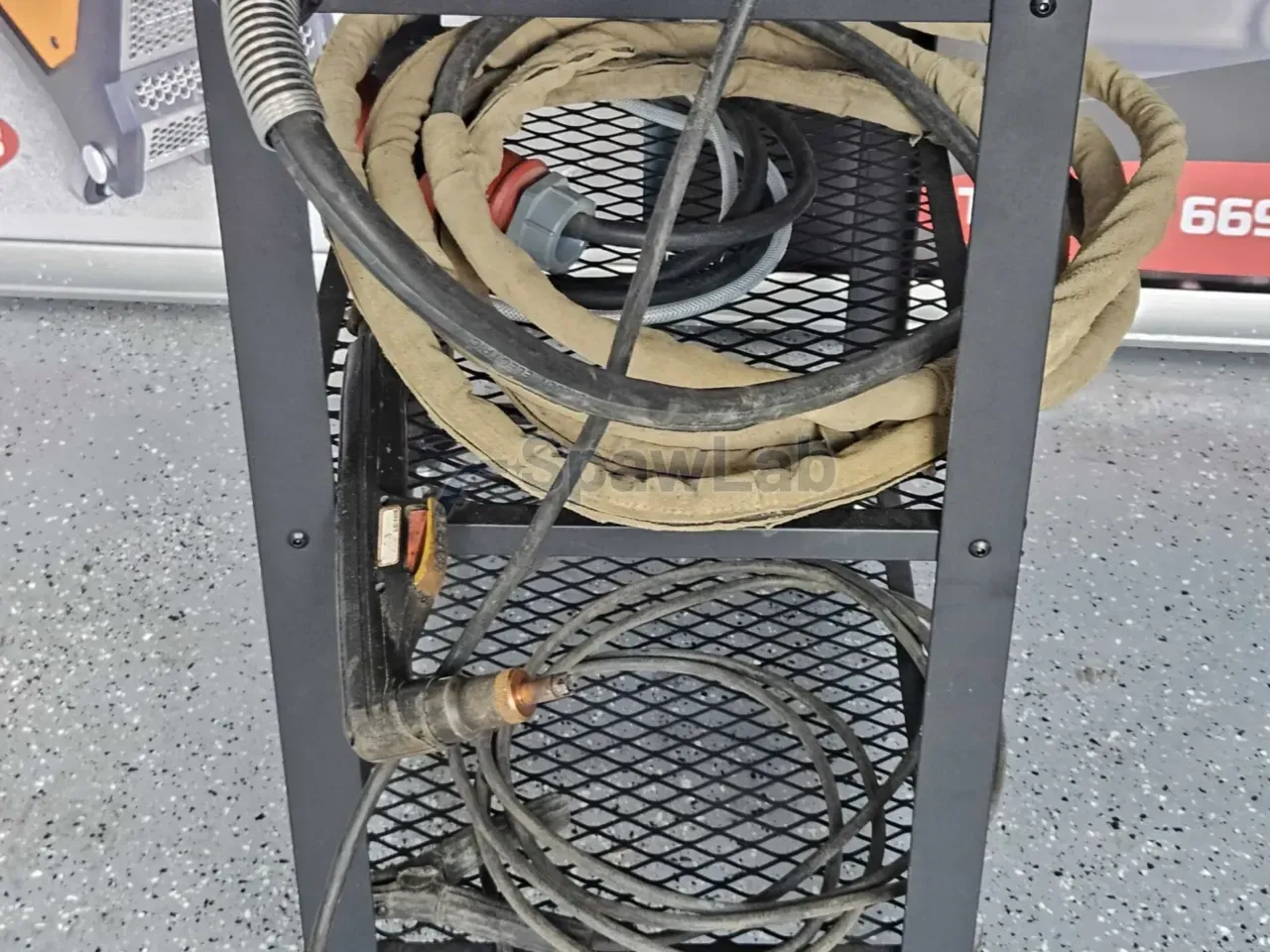

- Brenner LC105, der einen gebündelten, wirbelnden Plasmastrahl formt, also eine schmalere Fuge und glattere Kanten.
- Tunneltechnik, die die Leiterplatten vom Strom der Kühlluft trennt, die Luft kühlt nur die Kühlkörper und den Transformator.
- Standardbetriebsart für das tägliche Schneiden von Blechen und Profilen.
- Betriebsart für Gitter, der Pilotlichtbogen erlischt nach dem Überfahren einer Öffnung nicht, Gitterroste und gelochte Bleche schneiden Sie also fließend.
- Betriebsart Fugenhobeln, weicher Lichtbogen, der Werkstoff abträgt, ohne ihn zu durchtrennen, zum Entfernen alter Nähte und zum Vorbereiten von Kanten.
- Eingebauter Druckminderer und Wasserabscheider am Eingang der Luft.
- Vorbereitung für die Arbeit an einem numerisch gesteuerten Tisch.

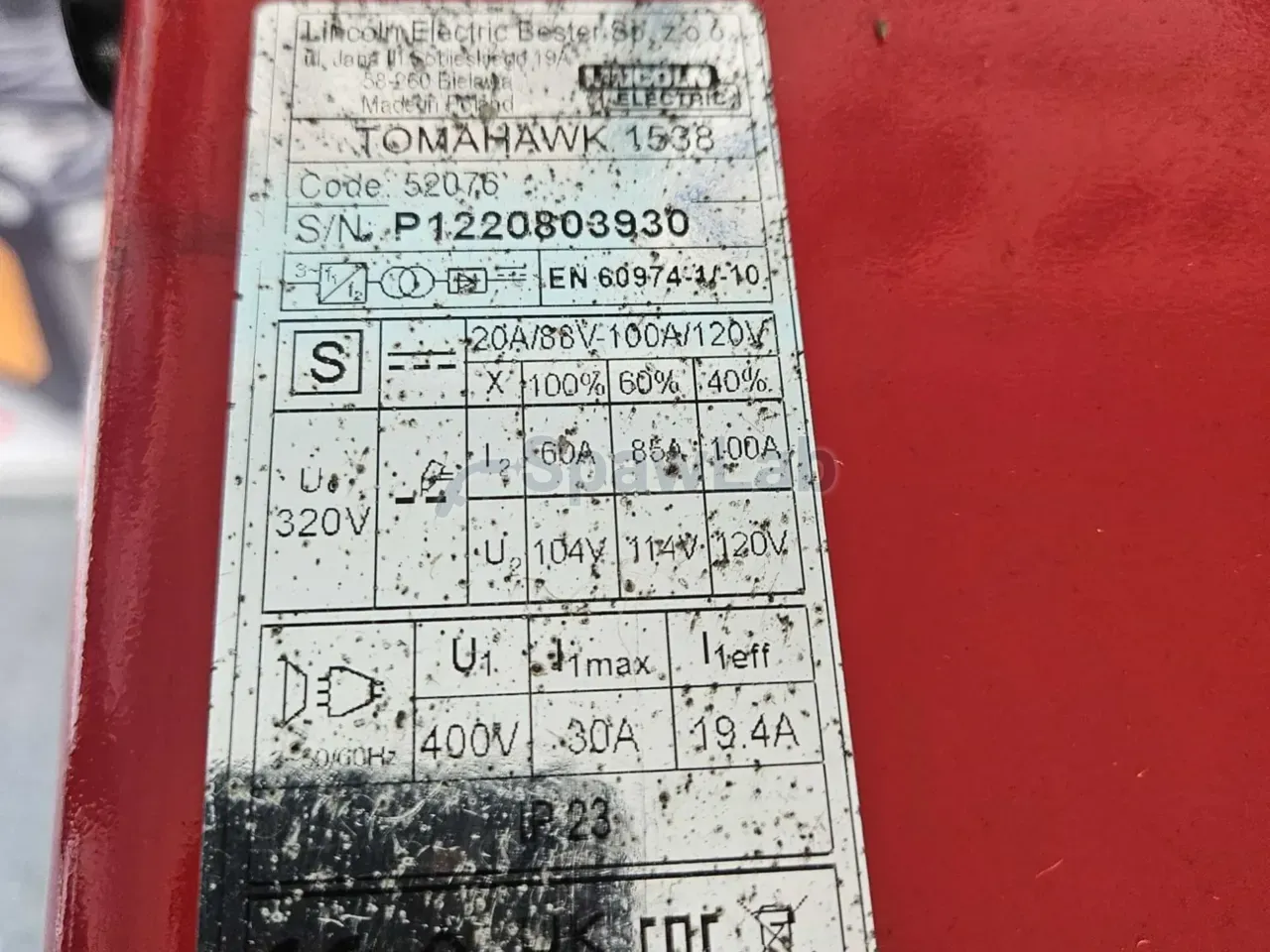

Technische Daten
| Marke | Lincoln Electric |
|---|---|
| Modell | Tomahawk 1538 |
| Typ | Plasmaschneider für Druckluft |
| Netzspannung | 400 V, 3 Phasen, Toleranz 15%, 50/60 Hz |
| Maximaler Schneidstrom | 100 A |
| Einschaltdauer bei 40°C | 100 A bei 40%, 60 A bei 100% |
| Schnittstärke im Qualitätsschnitt | 40 mm |
| Schnittstärke im Trennschnitt | 45 mm |
| Einstechvermögen | 20 mm |
| Erforderlicher Luftdruck | von 6,0 bis 7,5 bar |
| Brenner | LC105 |
| Kühlung | Gaskühlung |
| Nettogewicht | etwa 35 kg |
Worauf Sie achten sollten
Die Versorgung ist 400 V im Drehstromnetz mit einer Toleranz von 15% bei 50/60 Hz. Sie brauchen Druckluft mit einem Druck von 6,0 bis 7,5 bar, das Gerät hat einen eingebauten Druckminderer und Wasserabscheider. Die Luft muss trocken und sauber sein, denn Feuchtigkeit und Öl verkürzen die Lebensdauer der Düse und verderben die Schnittkante, bei einer älteren Installation ergänzen Sie also einen Filter.
Düsen und Elektroden sind Verschleißteile, prüfen Sie ihren Zustand vor dem ersten Schnitt und rechnen Sie einen Vorrat in die Kosten der Arbeit ein. Die Unterlagen nennen außer dem Brenner kein weiteres Zubehör, lassen Sie die Ausstattung vor dem Kauf bestätigen. Das Schneiden mit Plasma verlangt eine Absaugung und einen Tisch mit Abführung, denn der Prozess erzeugt viel Rauch und Spritzer.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
