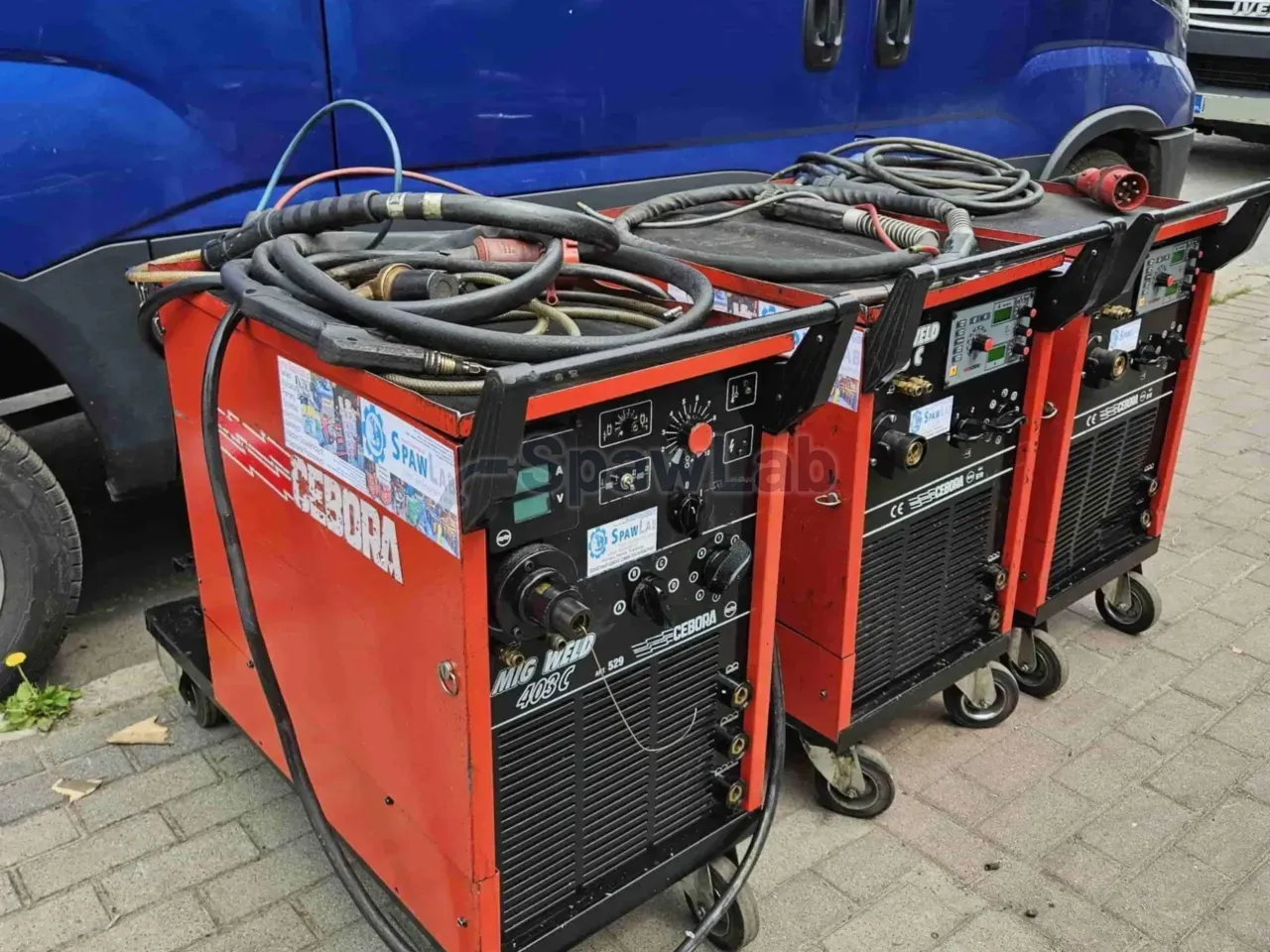

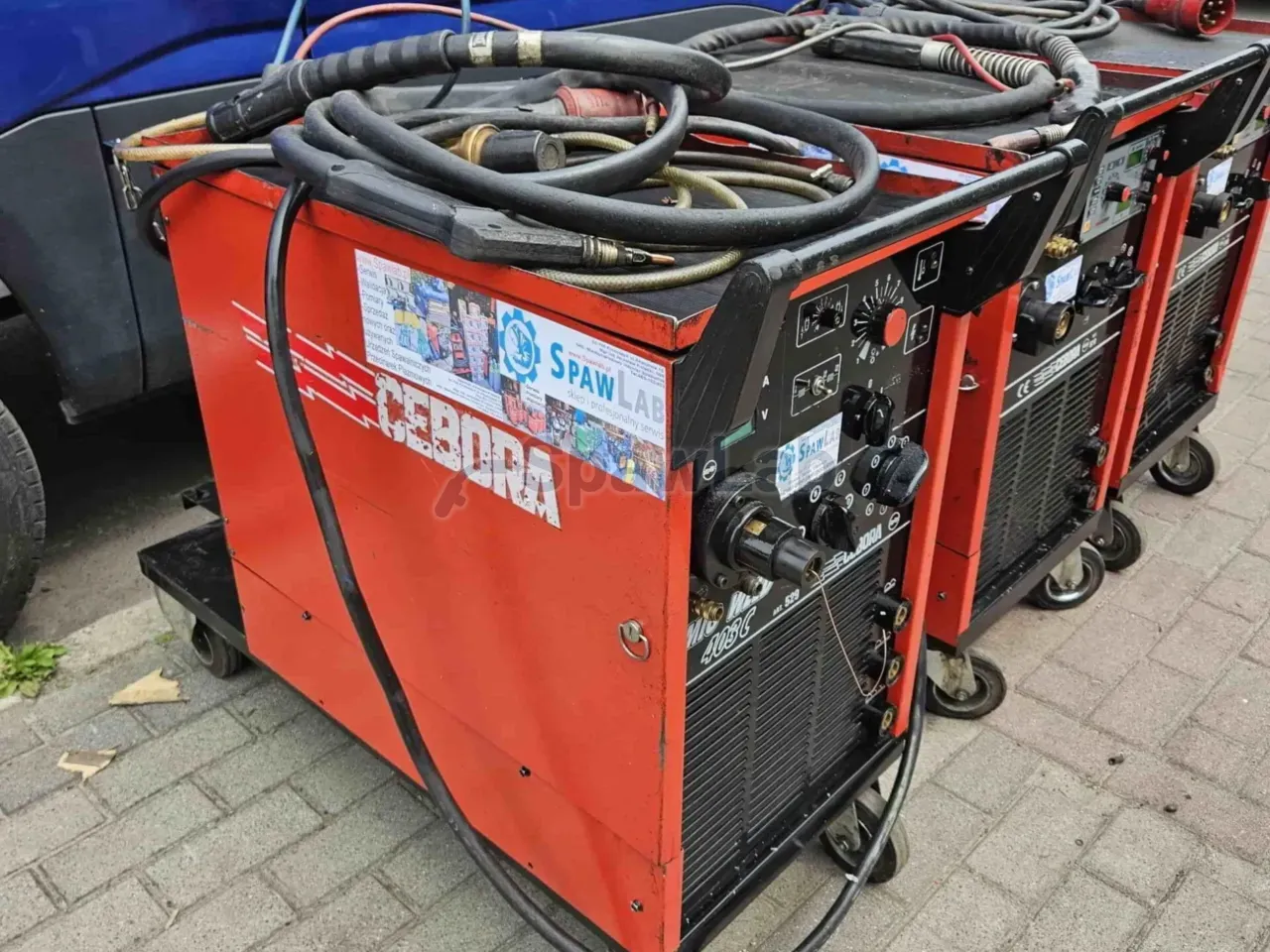

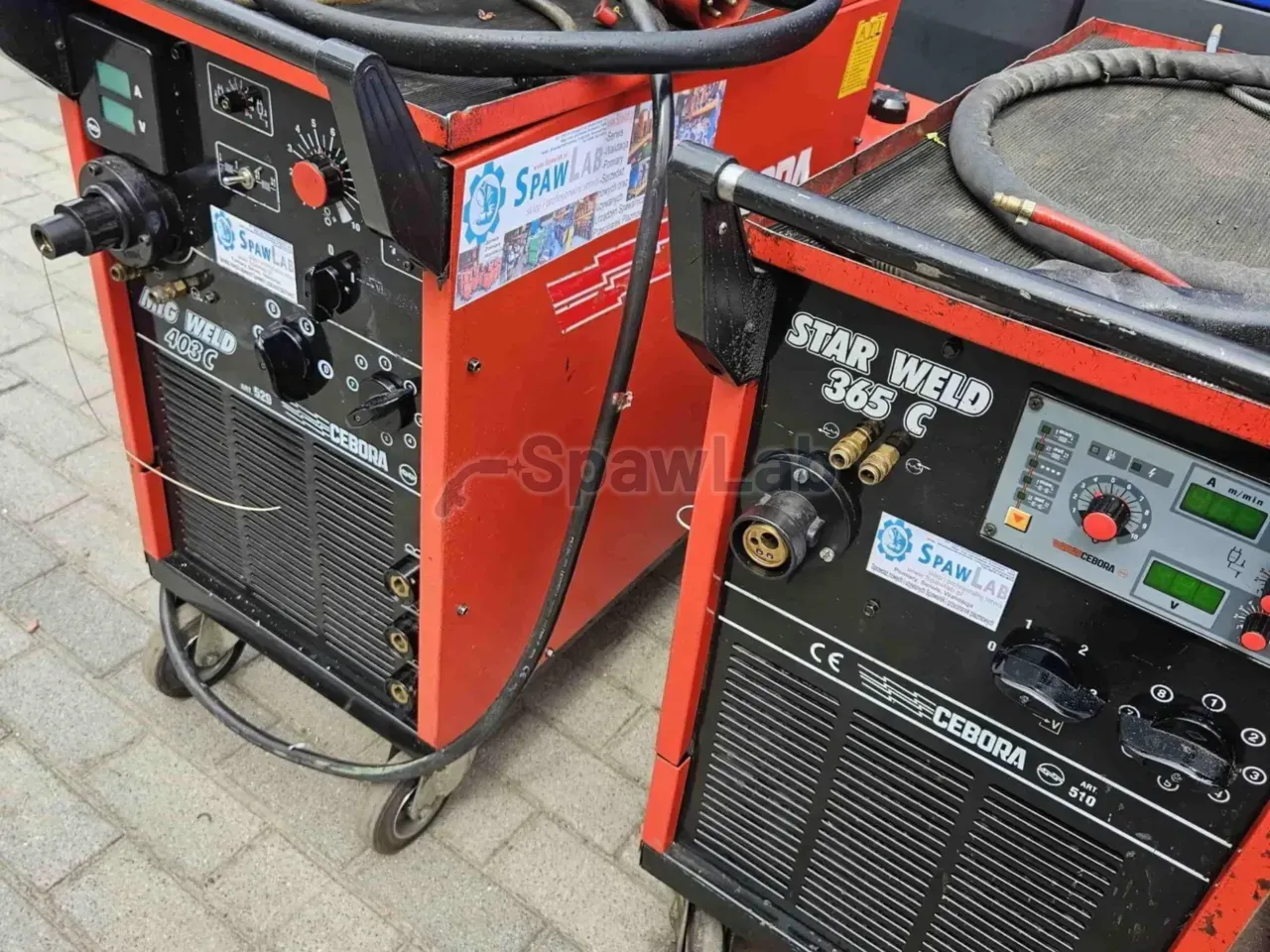

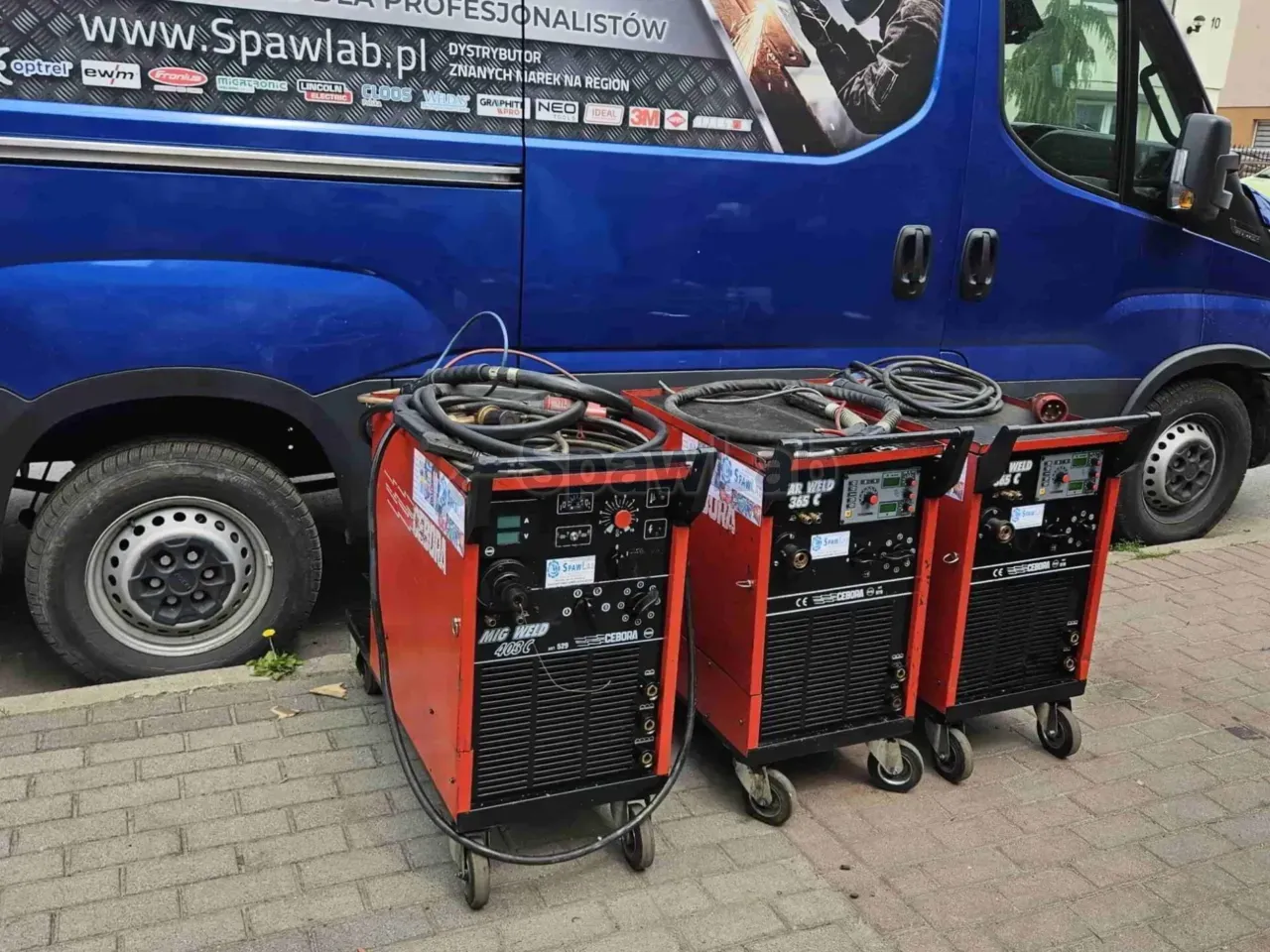

Cebora Mig Weld 403C
Cebora Mig Weld 403C to klasyczne, transformatorowe źródło prądu spawalniczego oparte na potężnym, miedzianym uzwojeniu, zaprojektowane do obróbki grubych profili w przemyśle ciężkim. Urządzenie dostarcza maksymalnie 400 amperów prądu, operując w zakresie napięć od 16 do 40 woltów, co pozwala na formowanie głębokiego wtopienia z wykorzystaniem stabilnego łuku natryskowego. Architektura całego systemu stawia na sprawdzone rozwiązania mechaniczne i sprzętowe, pomijając wrażliwe układy mikroprocesorowe spotykane w dzisiejszych falownikach.
Maszyna współpracuje z odseparowanym podajnikiem drutu wyposażonym w niezawodny, czterorolkowy zespół tłoczący spoiwo. Konfiguracja modułowa ułatwia operowanie sprzętem w ograniczonych przestrzeniach roboczych, gdyż monter może zabrać ze sobą wyłącznie podajnik z drutem, bez konieczności przemieszczania ćwierćtonowego źródła zasilania. Zestaw zintegrowany jest dodatkowo z modułem chłodzenia cieczą Cebora GRV7, który aktywnie obniża temperaturę lancy spawalniczej podczas nieprzerwanych, wielogodzinnych prac konstrukcyjnych i stoczniowych.
Dla kogo jest ten sprzęt?
Przemysł ciężki i stocznie
Producenci naczep TIR
Hale konstrukcji stalowych
Zakłady regeneracyjne
Producenci naczep TIR
Hale konstrukcji stalowych
Zakłady regeneracyjne
Specyfikacja techniczna (DTR)
| Zasilanie / Zabezpieczenie sieci | 3 x 400 V / 28 A |
| Zakres prądu spawania | 40 - 400 A |
| Prąd przy 40% cyklu pracy | 400 A |
| Prąd przy 100% cyklu pracy | 260 A |
| Zakres regulacji napięcia | 16 - 40 V |
| System chłodzenia palnika | Cieczą (Cebora GRV7) |
| Typ podajnika drutu | Wydzielony, 4-rolkowy |
| Waga urządzenia | 250 kg |
Zaawansowana analiza technologii i funkcji
A) Budowa, osprzęt i chłodzenie
Miedziany blok transformatora spawalniczego
Konstrukcja urządzenia opiera się na ciężkim transformatorze posiadającym rdzeń i uzwojenia wykonane z czystej miedzi. Zastosowanie tak masywnego elementu odpowiada za transformację prądu sieciowego na bezpieczne napięcie robocze przy jednoczesnym generowaniu wysokiego natężenia do 400 amperów. Miedź w układzie wydatnie zwiększa tolerancję zasilacza na przeciążenia cieplne i wahania napięcia występujące w zakładowych liniach energetycznych. Skutkuje to bardzo stabilnym jarzeniem się łuku podczas całego cyklu operacyjnego, ułatwiając formowanie spoin na grubych blachach czarnych. Maszyny zbudowane na cewkach miedzianych charakteryzują się bardzo dużą odpornością na agresywny pył hutniczy zalegający na halach. Głównym ograniczeniem tej architektury jest potężna masa całej jednostki wynosząca 250 kilogramów, co narzuca konieczność transportowania agregatu za pomocą wózka widłowego.

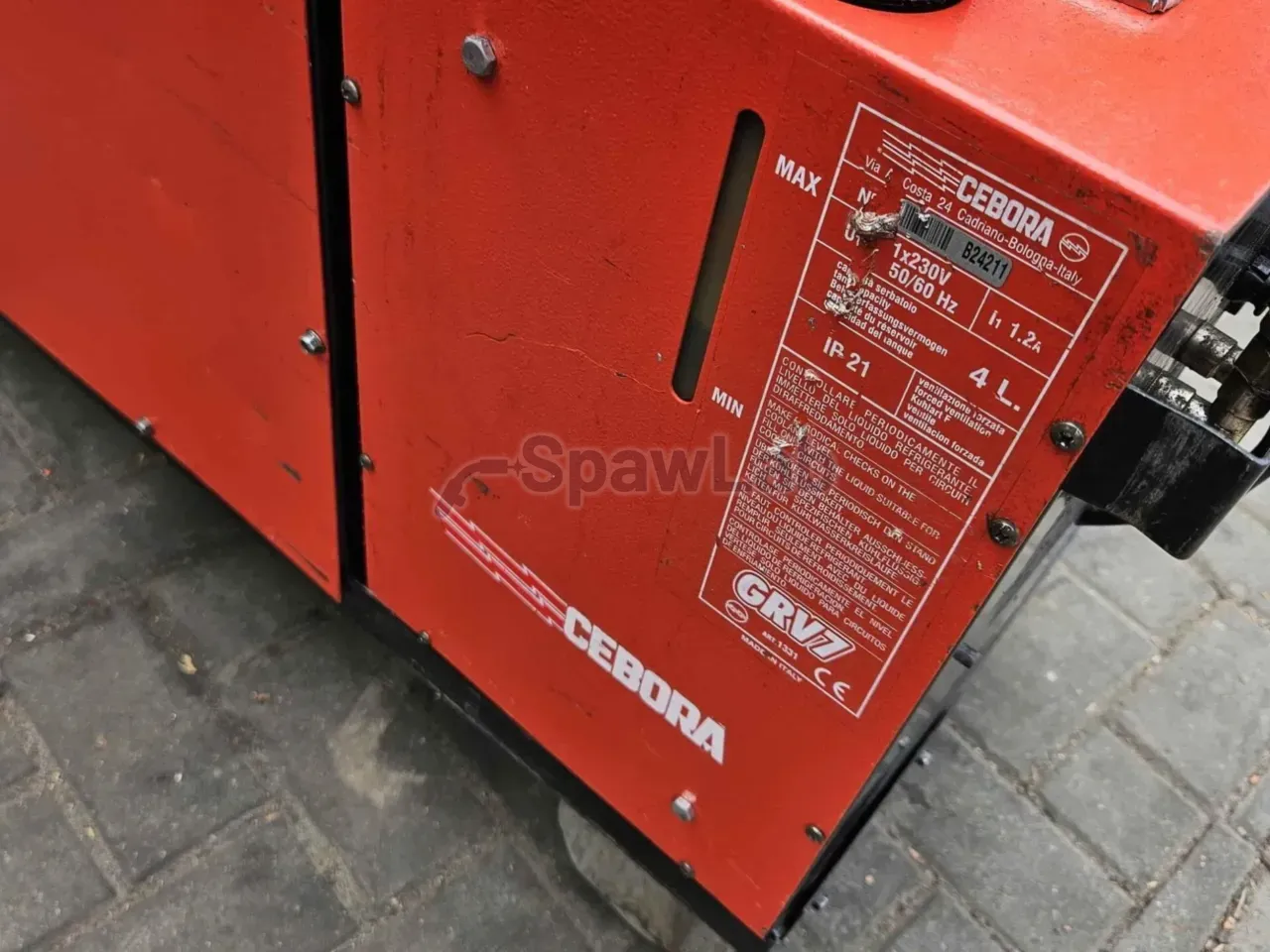

System chłodzenia cieczą GRV7
Odbiór ciepła ze strefy palnika realizowany jest przez zintegrowany moduł chłodzenia wodnego Cebora GRV7. Układ ten wymusza obieg chłodziwa pod odpowiednim ciśnieniem przez zestaw przewodów uchwytu spawalniczego, chłodząc bezpośrednio okolice miedzianej dyszy prądowej. Zapewnia to bezpieczne utrzymanie odpowiedniej temperatury elementów palnika podczas nieprzerwanych prac z natężeniami osiągającymi 400 amperów. Wykorzystanie agregatu chłodniczego chroni izolatory lancy przed degradacją i pozwala operatorowi na dłuższą pracę bez przegrzewania osłon. Rozwiązanie to stanowi techniczny wymóg przy tworzeniu wielowarstwowych spoin na ciężkich ramach konstrukcyjnych. Sprawne działanie systemu wymusza jednak na obsłudze cykliczną weryfikację poziomu płynu chłodniczego oraz monitorowanie czystości wewnętrznych filtrów mechanicznych.
Wydzielony mechanizm 4-rolkowego podajnika
Transport drutu realizowany jest przez odseparowany mechanizm podajnika, który komunikuje się z głównym modułem transformatora poprzez złącze kabli pośrednich. System napędowy wyposażono w cztery ułożyskowane, zębate rolki dociskające drut w sposób równomierny na długim odcinku prowadnicy. Taka architektura zapobiega poślizgowi i blokowaniu się spoiwa w sytuacjach, gdy pancerz uchwytu roboczego ulega naturalnemu zagięciu. Stała i wymuszona dystrybucja drutu przekłada się na homogeniczną penetrację złącza bez gwałtownych przerw w dostarczaniu materiału. Możliwość przeniesienia wyłącznie walizki podającej ułatwia poruszanie się montera wewnątrz sekcji stoczniowych. Budowa ta wymaga z kolei dbałości o czystość strefy dociskowej rolek oraz weryfikacji ciągłości przesyłu sygnałów w zewnętrznym przewodzie zespolonym.

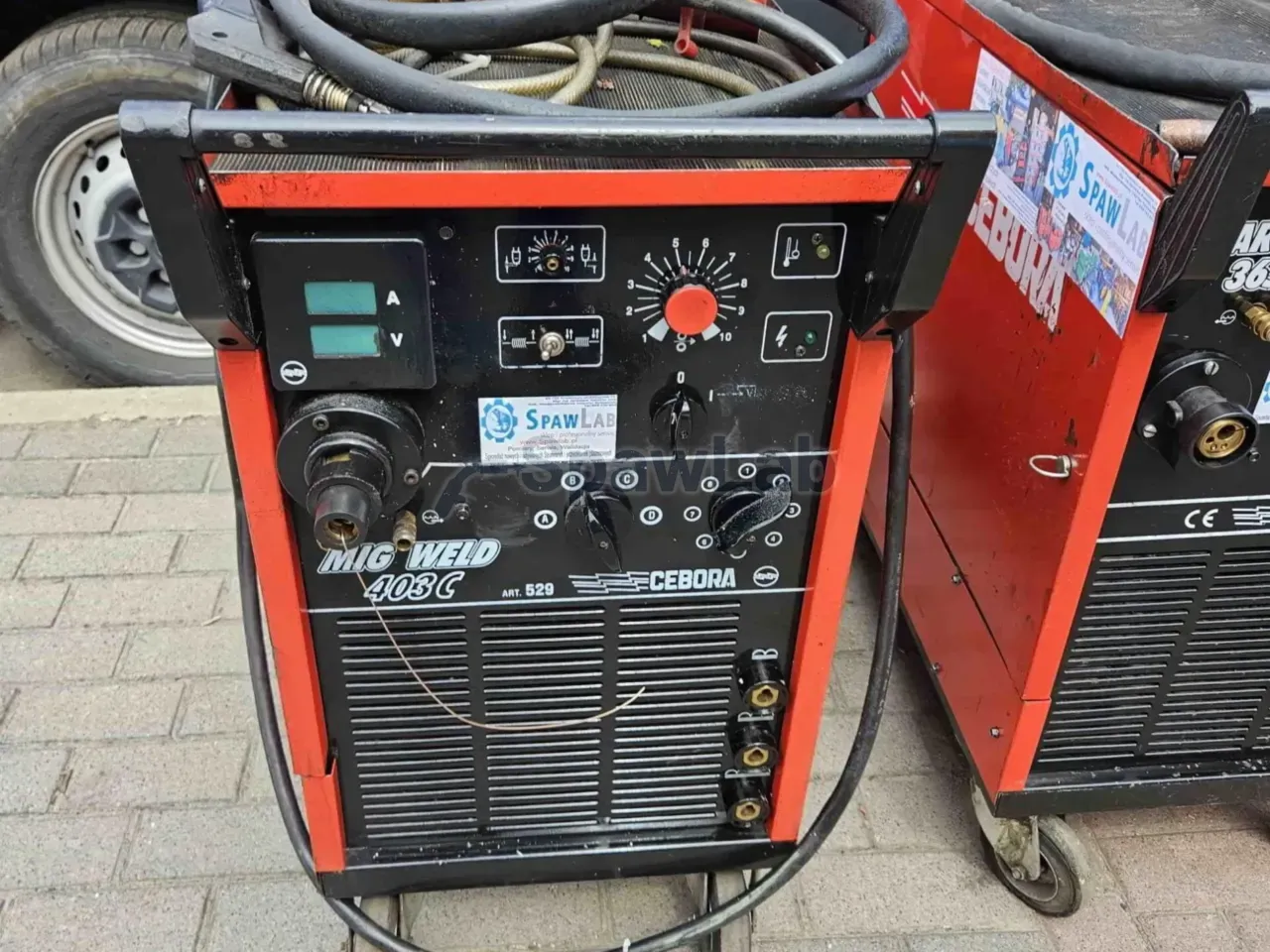

B) Panel, sterowanie i automatyka
Skokowa komutacja napięcia spawania
Główny obwód regulacji parametrów oparto na wielopozycyjnym, mechanicznym przełączniku krzywkowym służącym do zmiany odczepów na transformatorze. Rozwiązanie to pomija w budowie złożone falowniki, realizując bezpośrednią zmianę woltażu w zakresie od 16 do 40 woltów bez udziału elektroniki. Mechaniczny wybór progu mocy eliminuje problem samoczynnego falowania napięcia, dając całkowicie sztywną charakterystykę prądową w momencie styku łuku z detalem. Tego typu klasyczny interfejs przyspiesza kalibrację stanowiska w ciężkich wydziałach ślusarskich, gdzie monterzy polegają na zapamiętanych, numerycznych pozycjach przełącznika. Brak bezstopniowej zmiany napięcia uniemożliwia jednak mikroamperowe dostrajanie ciepła, co stanowi przeszkodę przy wyjątkowo cienkich i wrażliwych profilach stopowych.
Moduł płynnej regulacji prędkości posuwu drutu
Zarządzanie ilością tłoczonego do jeziorka materiału kontroluje dedykowany potencjometr zainstalowany na stalowym panelu podajnika drutu. Za jego pośrednictwem spawacz ustala prędkość obrotową silnika napędowego w sposób płynny, dopasowując podawanie spoiwa do zadeklarowanego skoku napięcia. Analogowa elastyczność pozwala na natychmiastowe korygowanie jarzenia się łuku, niezależnie od wymiarów stosowanego materiału dodatkowego. Płynna nastawa ułatwia operatorowi bieżącą adaptację do zmieniających się szczelin i tolerancji w przygotowanych do złączenia elementach hutniczych. Prostota tego systemu analogowego powoduje natomiast brak pamięci programów technologicznych, co wymusza ręczne modyfikacje pokrętła przy zmianie realizowanego na zakładzie detalu.
Potencjometr płynnej regulacji upalania drutu (Burn-back)
Obwód sterowniczy zaopatrzono w układ Burn-back kontrolowany osobnym potencjometrem, ustalającym czas podtrzymania prądu w stosunku do zatrzymania mechanizmu napędowego. W ułamku sekundy po zwolnieniu przycisku palnika następuje intencjonalne wydłużenie czasu oddawania mocy, co skutkuje upaleniem końcówki spoiwa w idealnej odległości od dyszy gazowej. Taka synchronizacja wyklucza przyklejanie się niewtopionego drutu do zastygającego krateru i jednocześnie zabezpiecza przed stopieniem samej miedzianej końcówki prądowej. Zastosowanie tej funkcji zauważalnie podnosi dynamikę powtarzalnych cykli montażowych, zdejmując z pracownika obowiązek mechanicznego obcinania spoiwa szczypcami. System ten jest w pełni mechaniczny i wymaga każdorazowej rekalibracji przez operatora po zmianie grubości stosowanego drutu roboczego.
C) Funkcje spawalnicze i procesy specjalne
Konwencjonalny proces spawania MIG/MAG
Maszyna operuje klasyczną charakterystyką prądowo-napięciową przeznaczoną do ciągłego łączenia metali w osłonie gazów aktywnych i obojętnych. Układ umożliwia szybkie przejście z formy łuku zwarciowego do łuku natryskowego po przekroczeniu odpowiednich parametrów w górnej granicy 400 amperów. Metoda ta zapewnia całkowicie bezstykowe, kropelkowe przekazywanie metalu, co gwarantuje potężną głębokość penetracji i niemal zerową emisję gorących odprysków brzegowych. Proces stanowi filar w warsztatach regenerujących pancerze sprzętu wydobywczego i podczas spawania wielowarstwowego przy zbrojeniach dźwigów portowych. Utrzymanie stabilności tak wielkiego jeziorka płynnego metalu wyklucza jednak wykorzystywanie natrysku w spawalniczych pozycjach sufitowych, wymuszając montaż w konfiguracji podolnej lub nabocznej.
Zastosowania (Aplikacje B2B)
- Konstruowanie ciężkich stalowych ram wsporczych hal magazynowych.
- Regeneracja czerpaków koparek drutami pełnymi o dużej średnicy (do 1.6 mm).
- Seryjna produkcja kontenerów morskich i rolniczych silosów zsypowych.
- Sczepianie wielkogabarytowych profili walcowanych na gorąco (HEA, HEB).
- Przemysł okrętowy i spawanie poszyć burtowych na dokach.
- Obróbka blach ze stali węglowej nie wymagająca stałego zapisu nastaw cyfrowych.
FAQ (pytania techniczne)
Dlaczego spawarka Cebora 403C nie posiada bezstopniowej regulacji napięcia?
Obwód maszyny oparty jest na klasycznym bloku transformatora i przełączniku odczepów. Zapewnia to wyższą żywotność i całkowitą odporność na pył oraz skoki napięć w sieci względem urządzeń inwerterowych, odbywając się to kosztem rezygnacji z płynnej regulacji napięcia woltażu co do jednostki.
Czy podajnik 4-rolkowy sprawdzi się przy podawaniu drutu proszkowego?
Tak, mechanizm zaopatrzony w cztery rolki dociskowe zapewnia równomierne przyłożenie siły na większej długości, zapobiegając w ten sposób zgniataniu miękkiej otuliny drutu proszkowego rdzeniowego w rurce stykowej.
