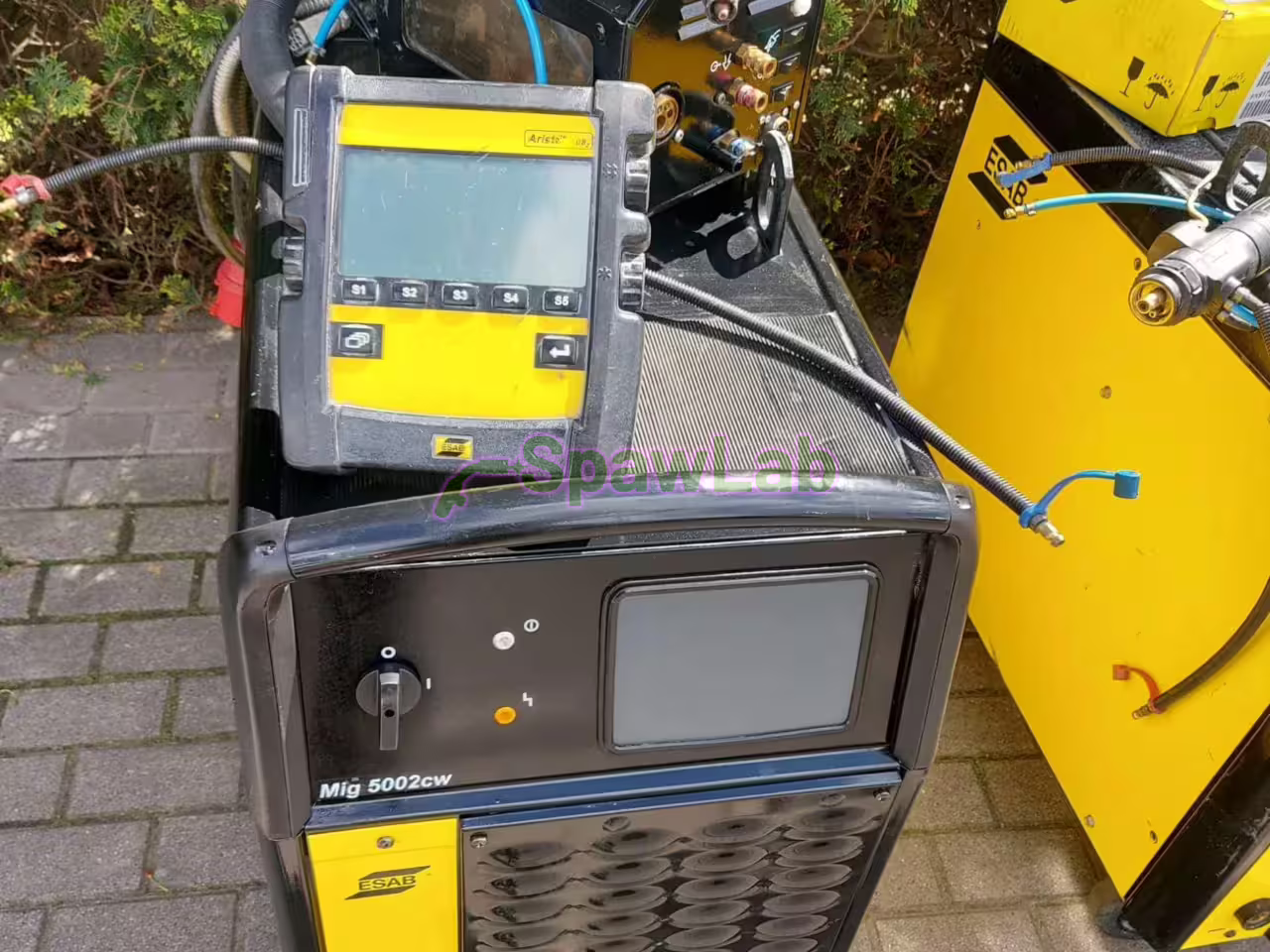

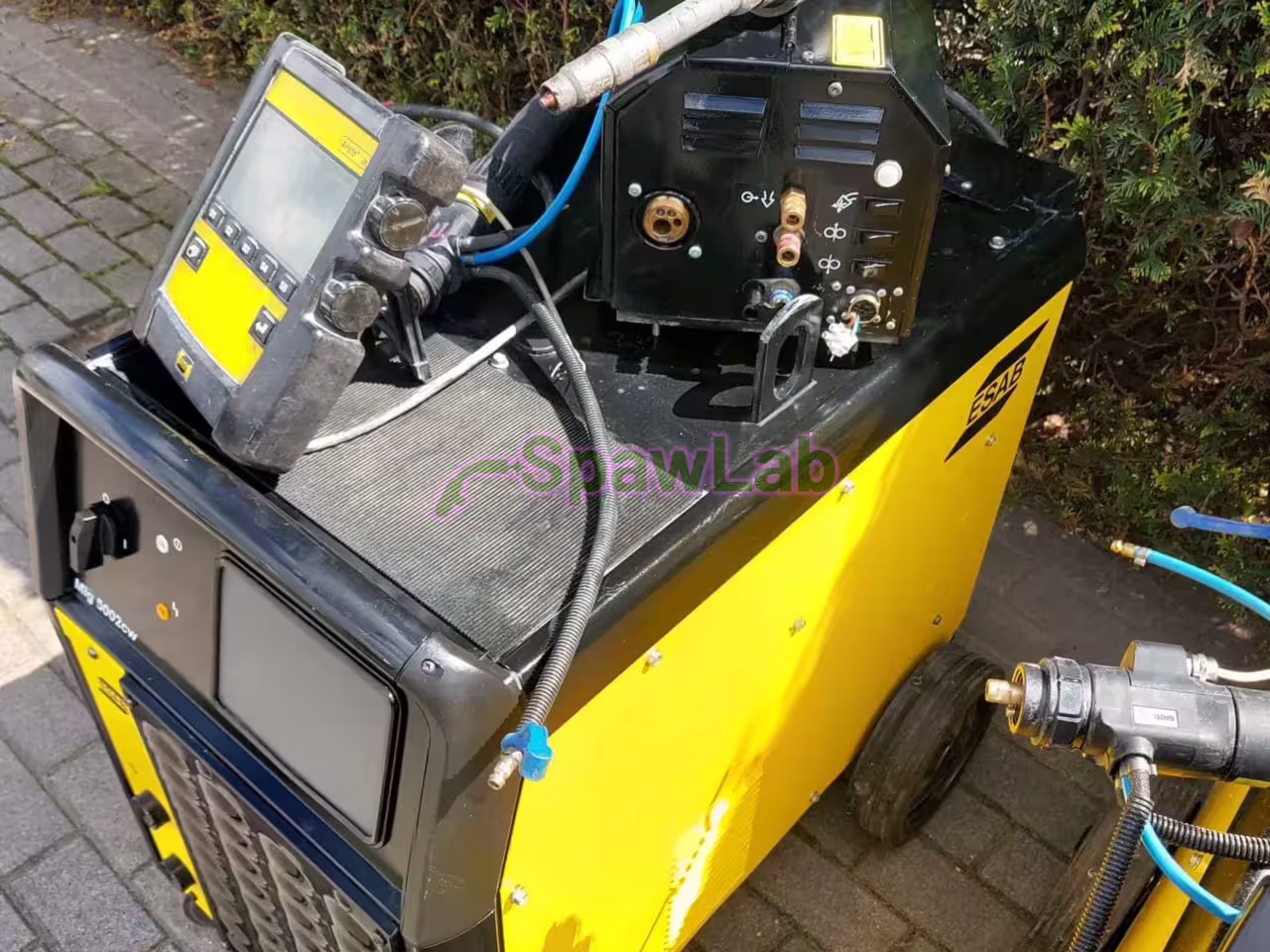

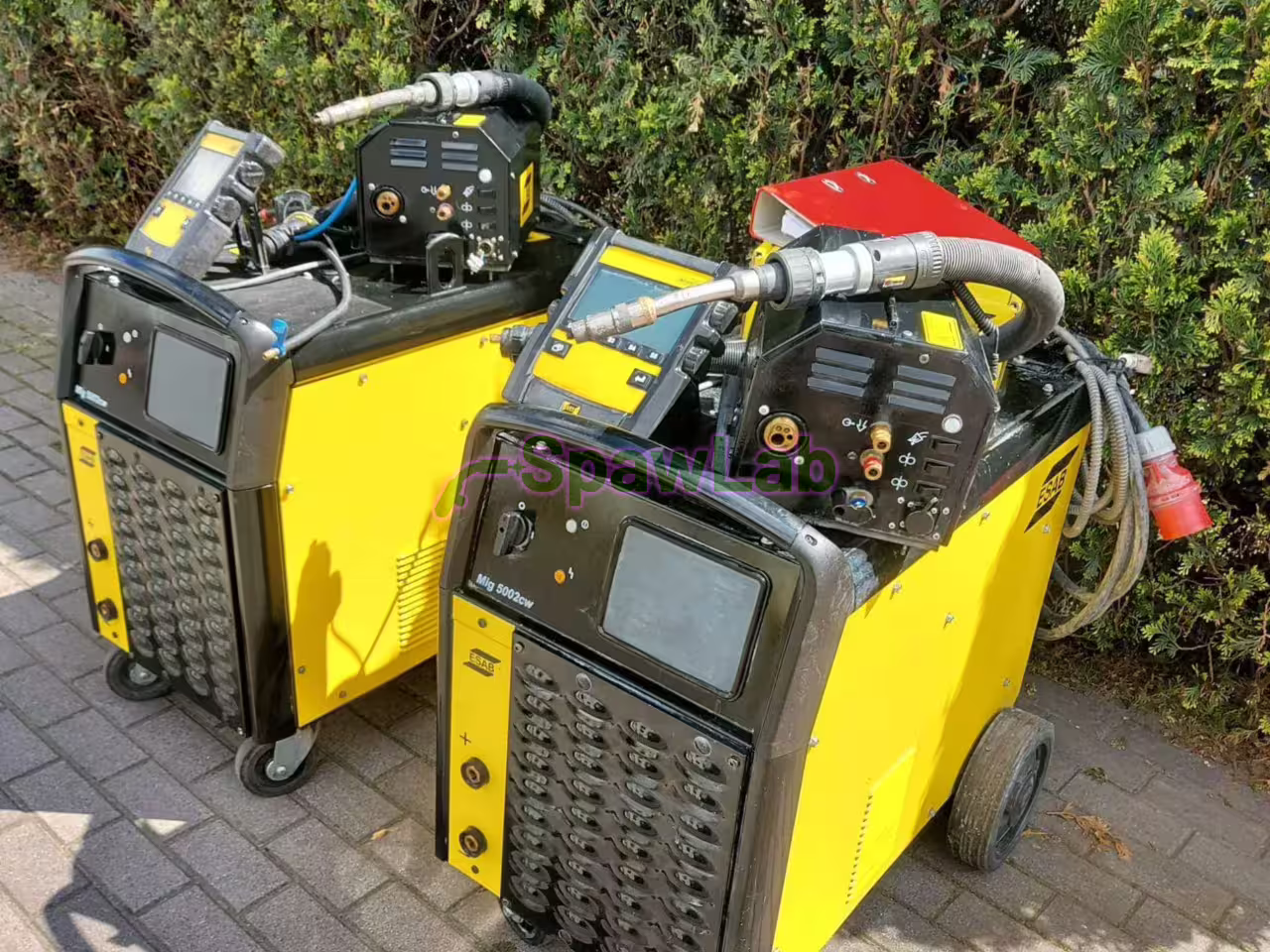

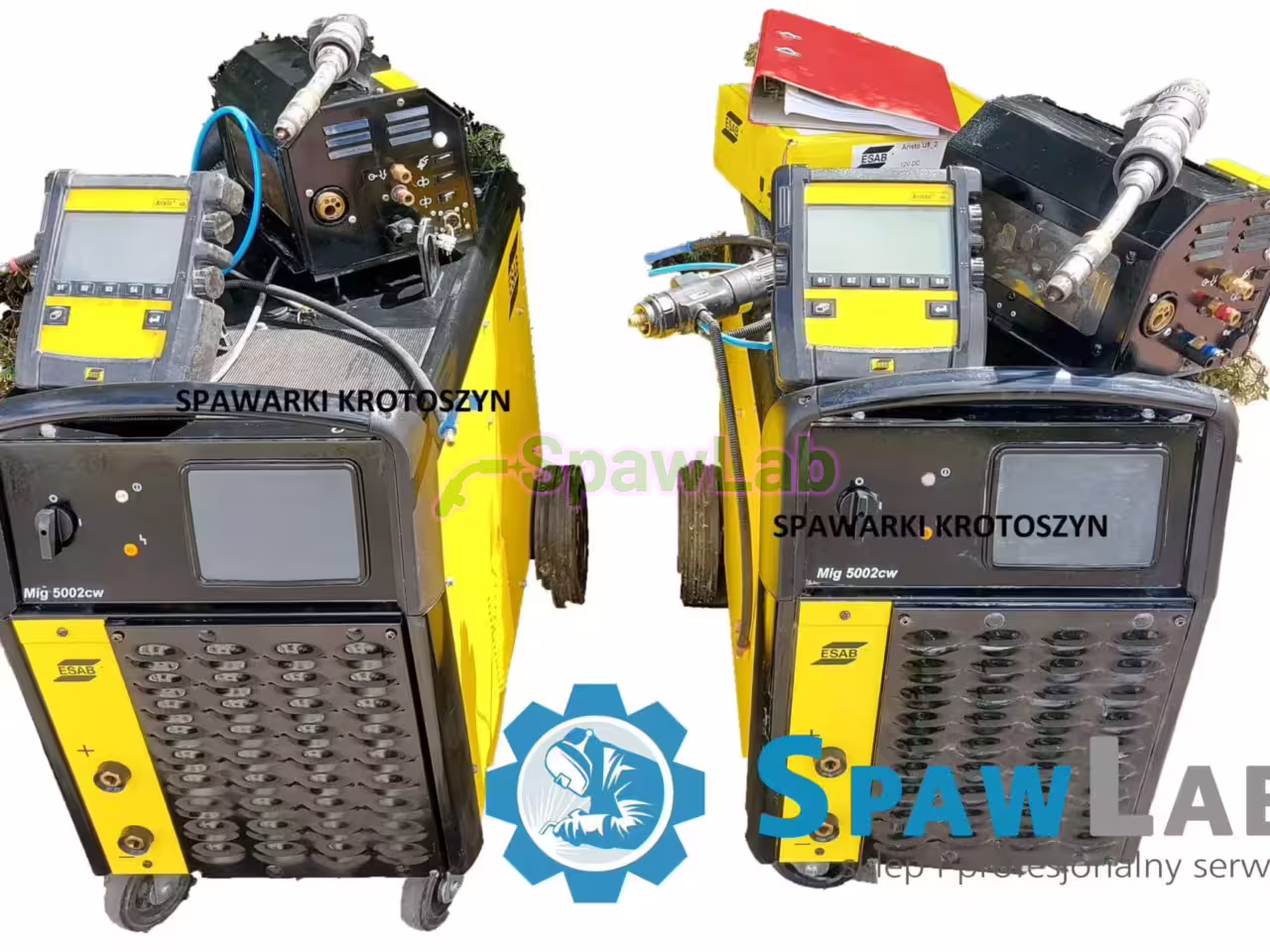

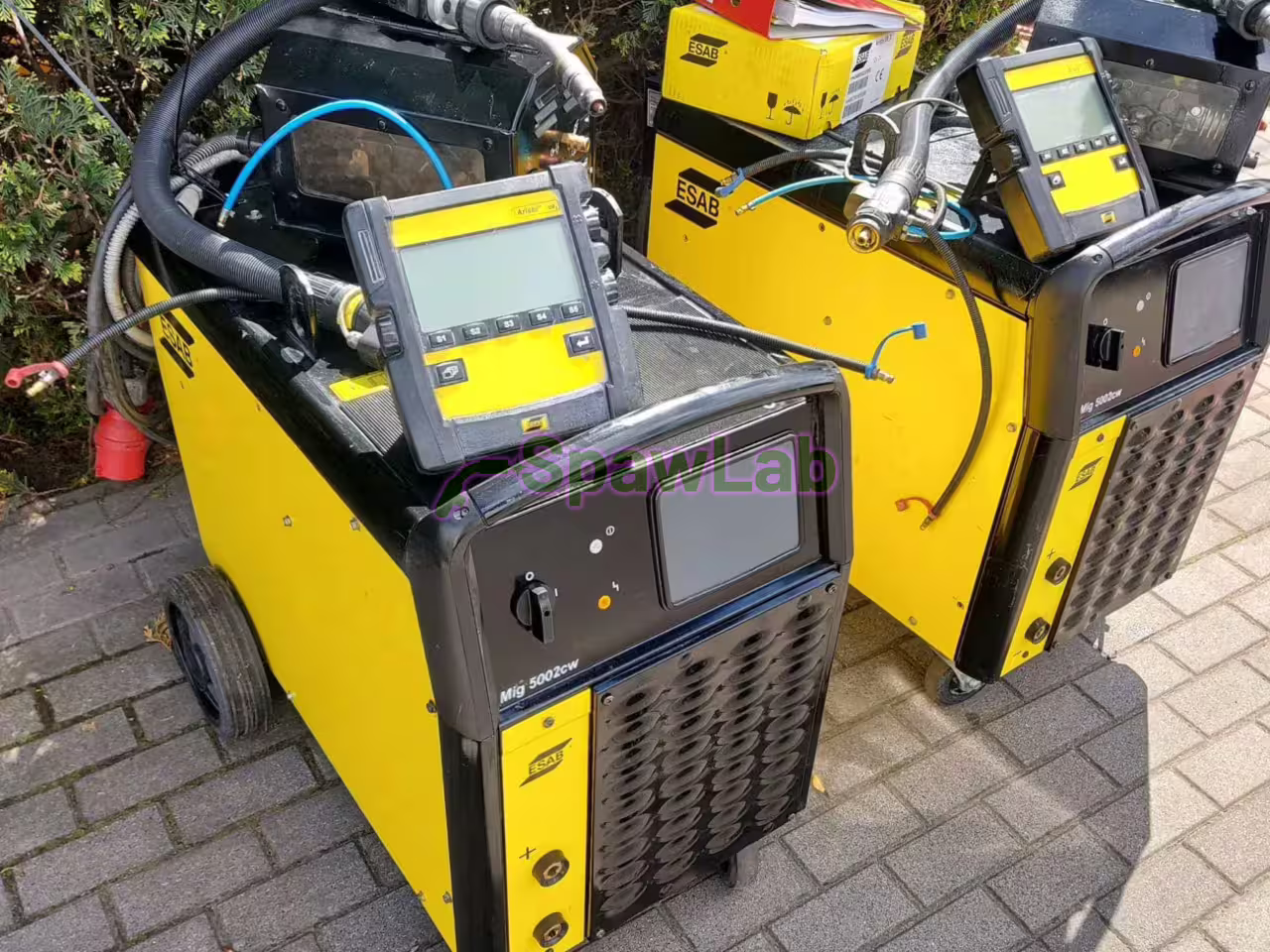

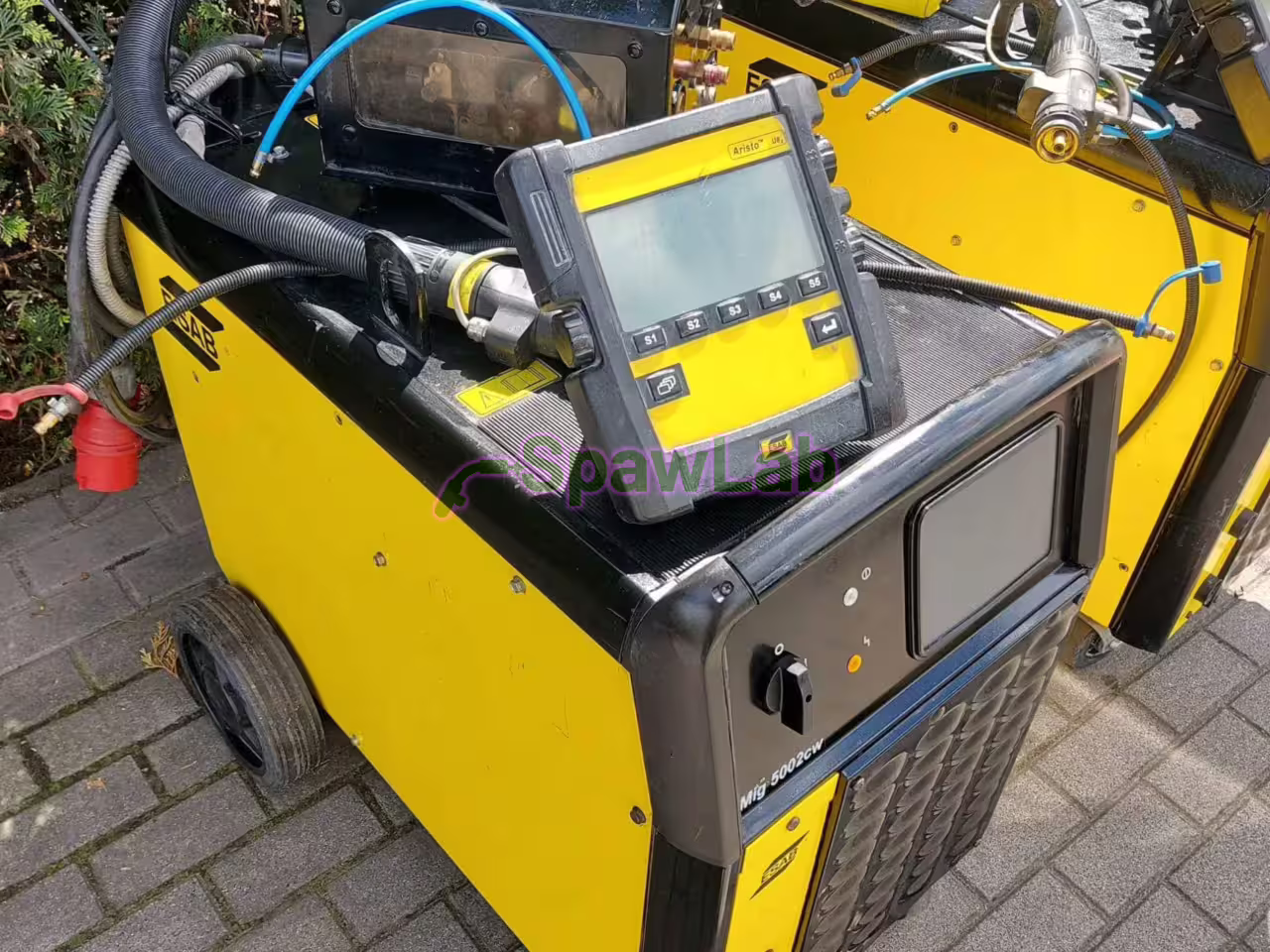

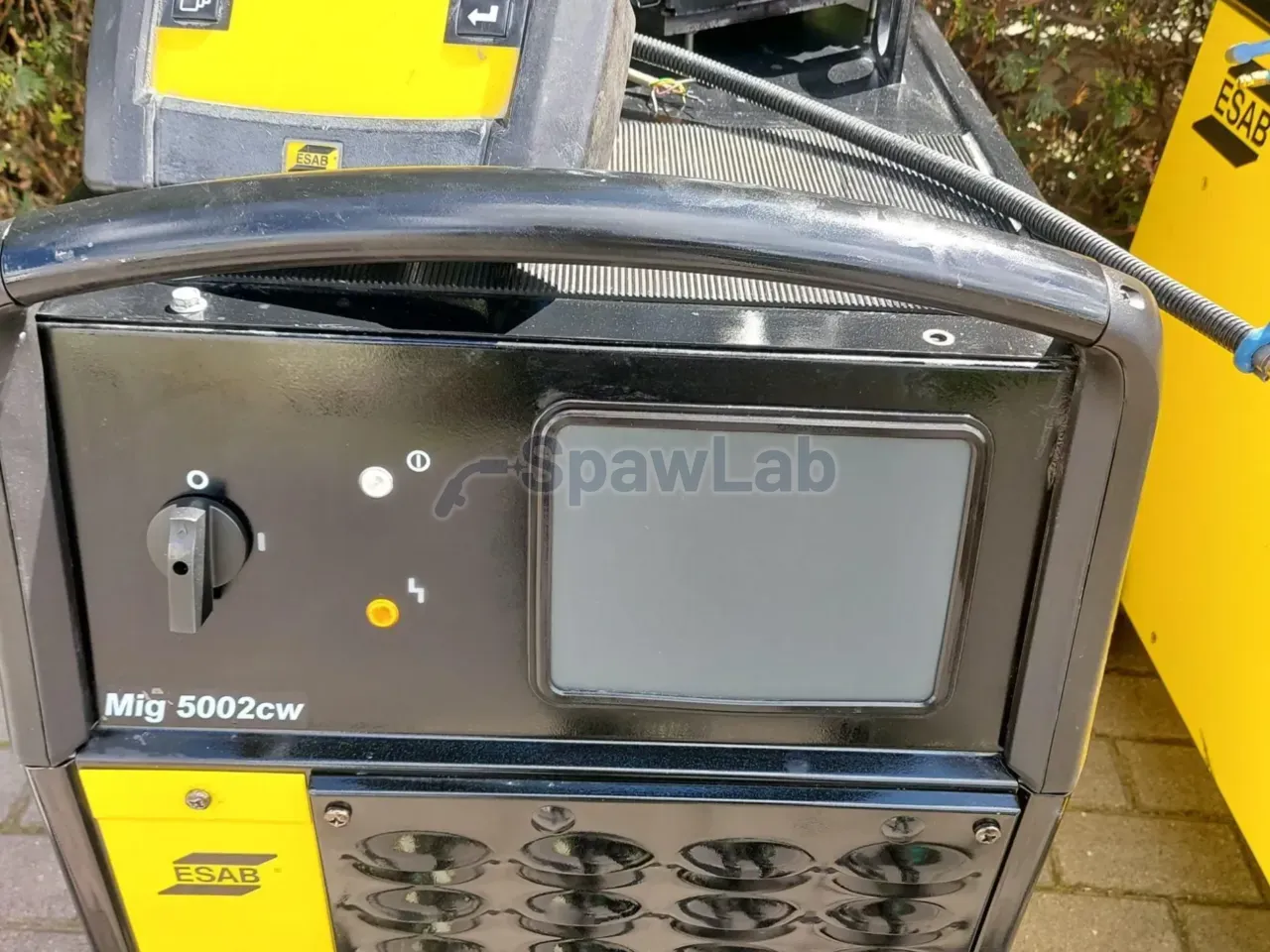

ESAB Aristomig 5002CW to system spawalniczy MIG/MAG zdemontowany ze stanowiska zrobotyzowanego. Źródło typu Chopper, w źródłowym opisie oznaczone jako Origo Mig 5002cw, oddaje 500 A przy cyklu pracy 60% i 400 A przy obciążeniu ciągłym 100%. Zestawem steruje panel Aristo U82 z synergią, pulsem i podwójnym pulsem.
Do czego ta maszyna
To sprzęt do zakładów, które automatyzują produkcję albo dokładają drugie stanowisko zrobotyzowane. Zestaw przyszedł z pracującej celi w komplecie: źródło, panel, podajnik robotyczny, moduł komunikacji i uchwyt, więc po podłączeniu do sterownika robota masz gotową ścieżkę spawalniczą. Praca ciągła przy 400 A oznacza, że robot może spawać długimi cyklami bez przerw na stygnięcie źródła.
Źródło pracuje w technologii Chopper. Prąd jest regulowany po stronie stałonapięciowej, przez co łuk zostaje stabilny także przy dużym obciążeniu blisko 400 A i 500 A, a to ma znaczenie przy długich spoinach na grubej stali konstrukcyjnej. Panel Aristo U82 dokłada do tego pełną synergię i tryby pulsacyjne, w tym podwójny puls, który układa równą łuskę i porządkuje wtopienie, przez co ilość odprysków spada, a stanowisko rzadziej wymaga czyszczenia uchwytu.
W panelu zapiszesz do 255 linii synergicznych, więc przezbrojenie robota pod nowy detal sprowadza się do wybrania zapisanego programu. Powtarzalność parametrów jest tu podstawą do pracy według wymagań norm EN 1090 i ISO 3834, na które powołuje się źródłowy opis zestawu.

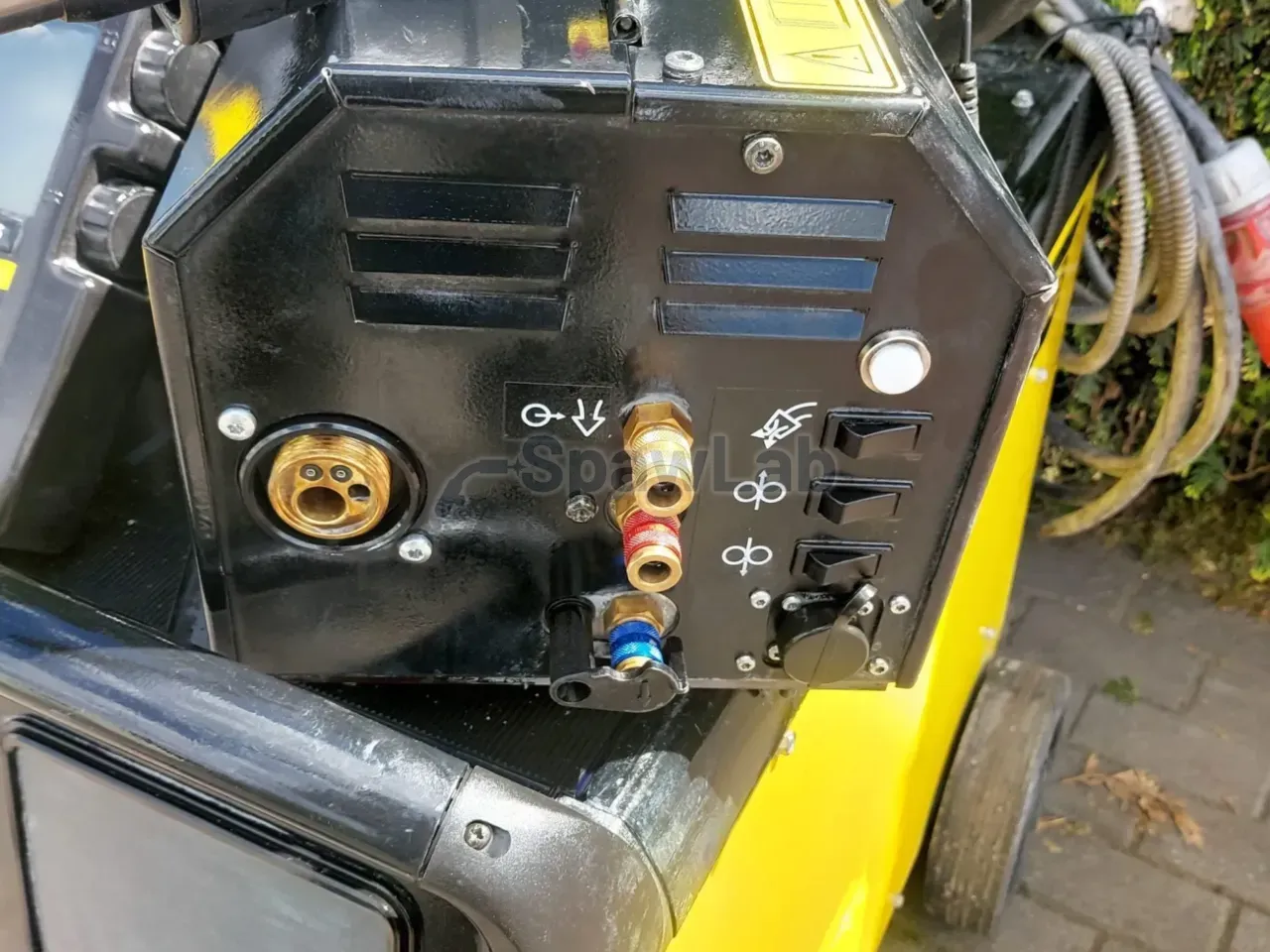

Druga część zestawu to automatyzacja. Podajnik Robo Feed 3004w ma napęd czterorolkowy i chłodzenie cieczą, dzięki czemu posuw drutu zostaje równy nawet przy dużych prędkościach spawania, a geometria spoiny się nie rozjeżdża. Moduł Aristo W82 z komunikacją DeviceNet spina źródło ze sterownikiem robota, więc parametry ustawiasz i zmieniasz z poziomu panelu programowania robota, a nie ręcznie przy maszynie. Pakiet przewodów pośrednich o długości 10 m daje swobodę w ustawieniu źródła względem ramienia.
Funkcje i wyposażenie
- Źródło typu Chopper na 500 A przy cyklu 60% i 400 A przy pracy ciągłej 100%: stabilny łuk przy dużym obciążeniu.

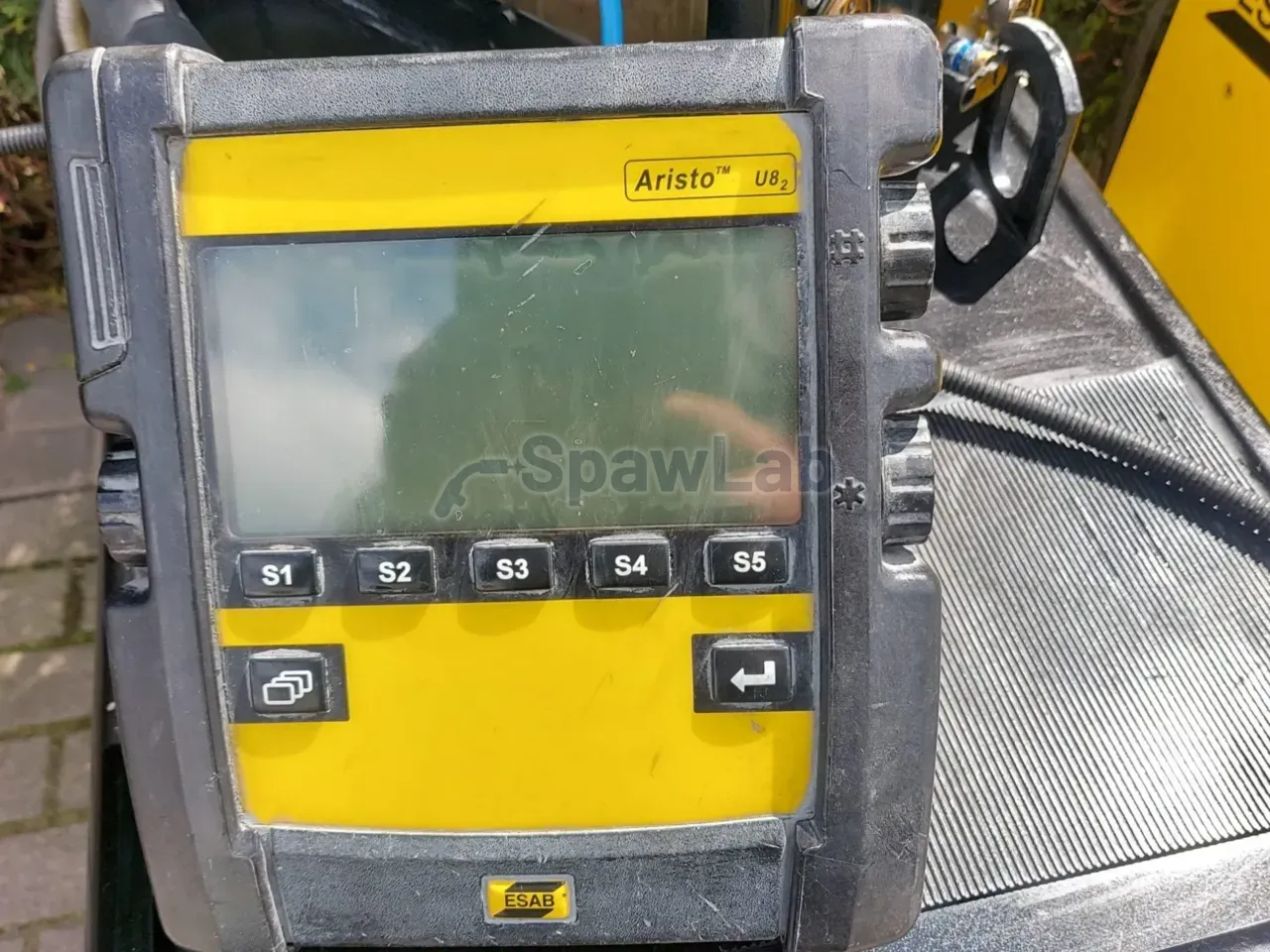

- Panel Aristo U82: pełna synergia, puls i podwójny puls, sterowanie całym procesem z jednego miejsca.
- Pamięć do 255 linii synergicznych: przezbrojenie pod nowy detal sprowadza się do wybrania programu.
- Podwójny puls: równa łuska i kontrola wtopienia, mniej odprysków przy pracy zrobotyzowanej.

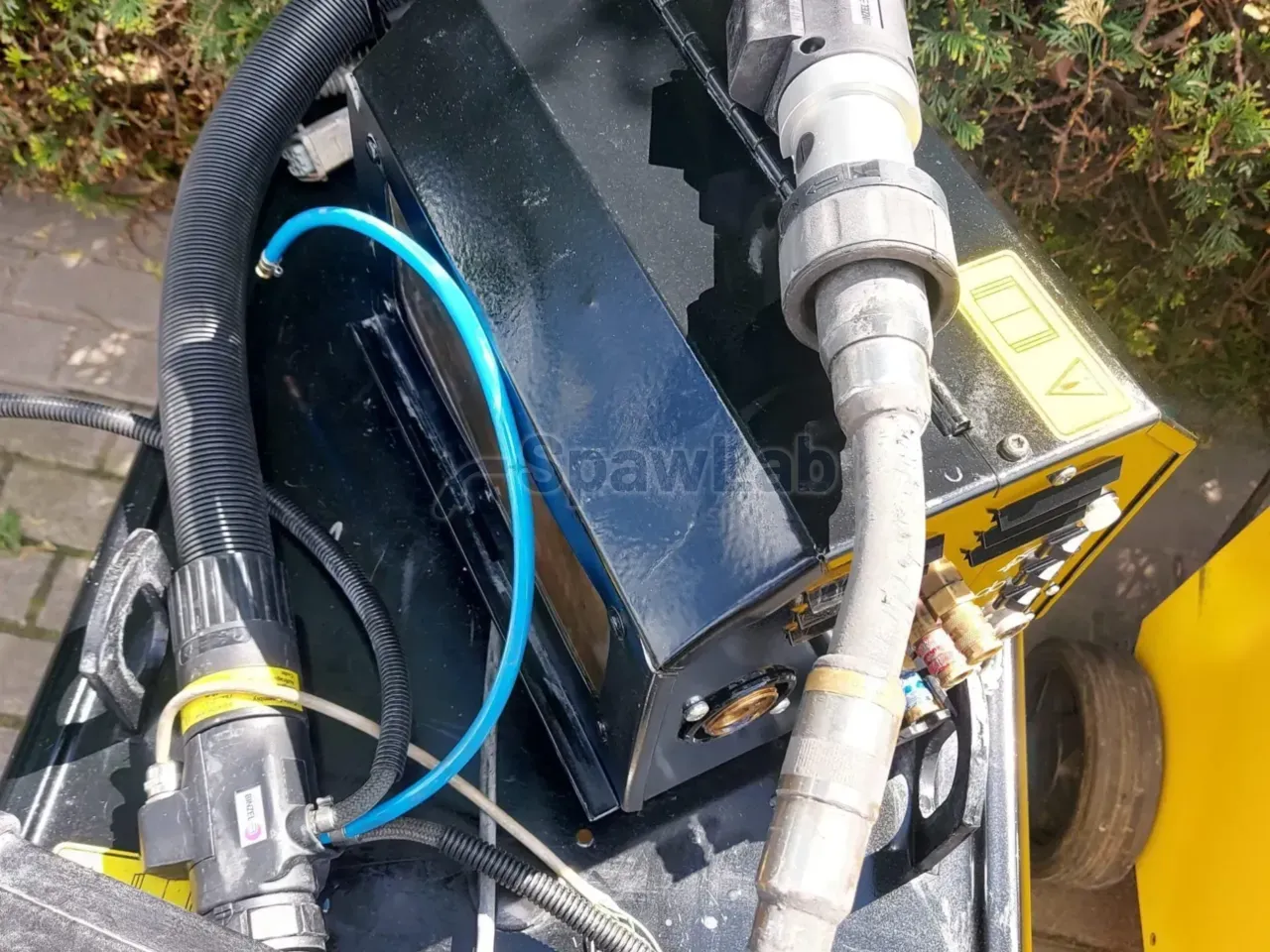

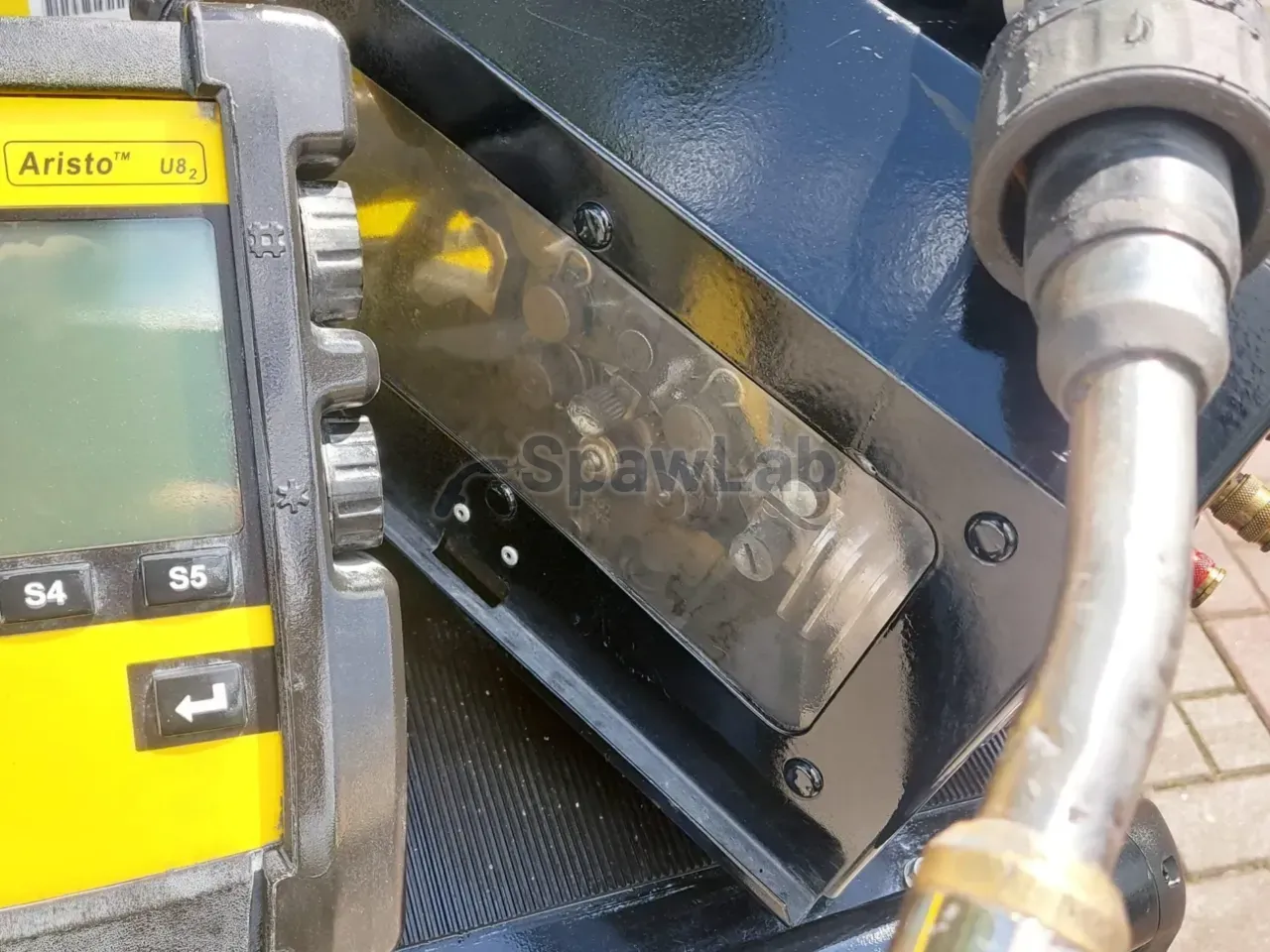

- Podajnik Robo Feed 3004w: napęd czterorolkowy, chłodzenie cieczą, równy posuw przy dużych prędkościach.
- Moduł Aristo W82 z DeviceNet: bezpośrednie spięcie źródła ze sterownikiem robota i sterowanie parametrami z panelu programowania.
- Uchwyt AbiRob W5h przystosowany do pracy na ramieniu robota.
- Pakiet przewodów pośrednich 10 m: źródło ustawiasz w wybranym miejscu celi.
Dane techniczne
| Marka | ESAB |
|---|---|
| Źródło prądu | Aristomig 5002CW, w źródłowym opisie Origo Mig 5002cw, technologia Chopper |
| Napięcie zasilania | 400 V |
| Prąd przy cyklu pracy 60% | 500 A |
| Prąd przy cyklu pracy 100% | 400 A |
| Chłodzenie | cieczą |
| Panel sterowania | Aristo U82, synergia, puls, podwójny puls |
| Pamięć programów | do 255 linii synergicznych |
| Podajnik drutu | Robo Feed 3004w, czterorolkowy, chłodzony |
| Komunikacja | Aristo W82, protokół DeviceNet |
| Uchwyt spawalniczy | AbiRob W5h, przystosowany do robota |
| Przewody pośrednie | pakiet 10 m |
| Normy przywołane w opisie | EN 1090, ISO 3834 |
Co dostajesz
- źródło ESAB Aristomig 5002CW typu Chopper
- panel sterowania Aristo U82
- podajnik Robo Feed 3004w, czterorolkowy, chłodzony
- moduł komunikacji Aristo W82 z DeviceNet
- uchwyt AbiRob W5h
- pakiet przewodów pośrednich 10 m
Na co zwrócić uwagę
Zasilanie to sieć 400 V, a obwód siłowy dobierz pod pracę przy 500 A. Zestaw jest złożony pod robota, dlatego uchwyt AbiRob W5h nadaje się do ramienia, a nie do ręki. Jeśli chcesz spawać ręcznie, dolicz uchwyt manualny i sprawdź, czy złącze po stronie podajnika pasuje. Komunikacja idzie po DeviceNet, więc po stronie robota potrzebujesz sterownika obsługującego ten protokół, a przy innym systemie dochodzi moduł tłumaczący sygnały.
Podajnik i uchwyt są chłodzone cieczą, dlatego przed startem sprawdź poziom płynu, przepływ i szczelność szybkozłączy. Pakiet przewodów pośrednich ma 10 m, co ustawia minimalny odstęp między źródłem a ramieniem, ale też oznacza, że cały zestaw przy przenoszeniu rozkładasz na części. Karta nie podaje masy ani wymiarów, więc transport i wjazd na miejsce ustal z nami wcześniej. Zestaw zdjęto z działającej celi.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok podstawowego pakietu serwisowego: przegląd z czyszczeniem maszyny i pomiarem walidacyjnym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
