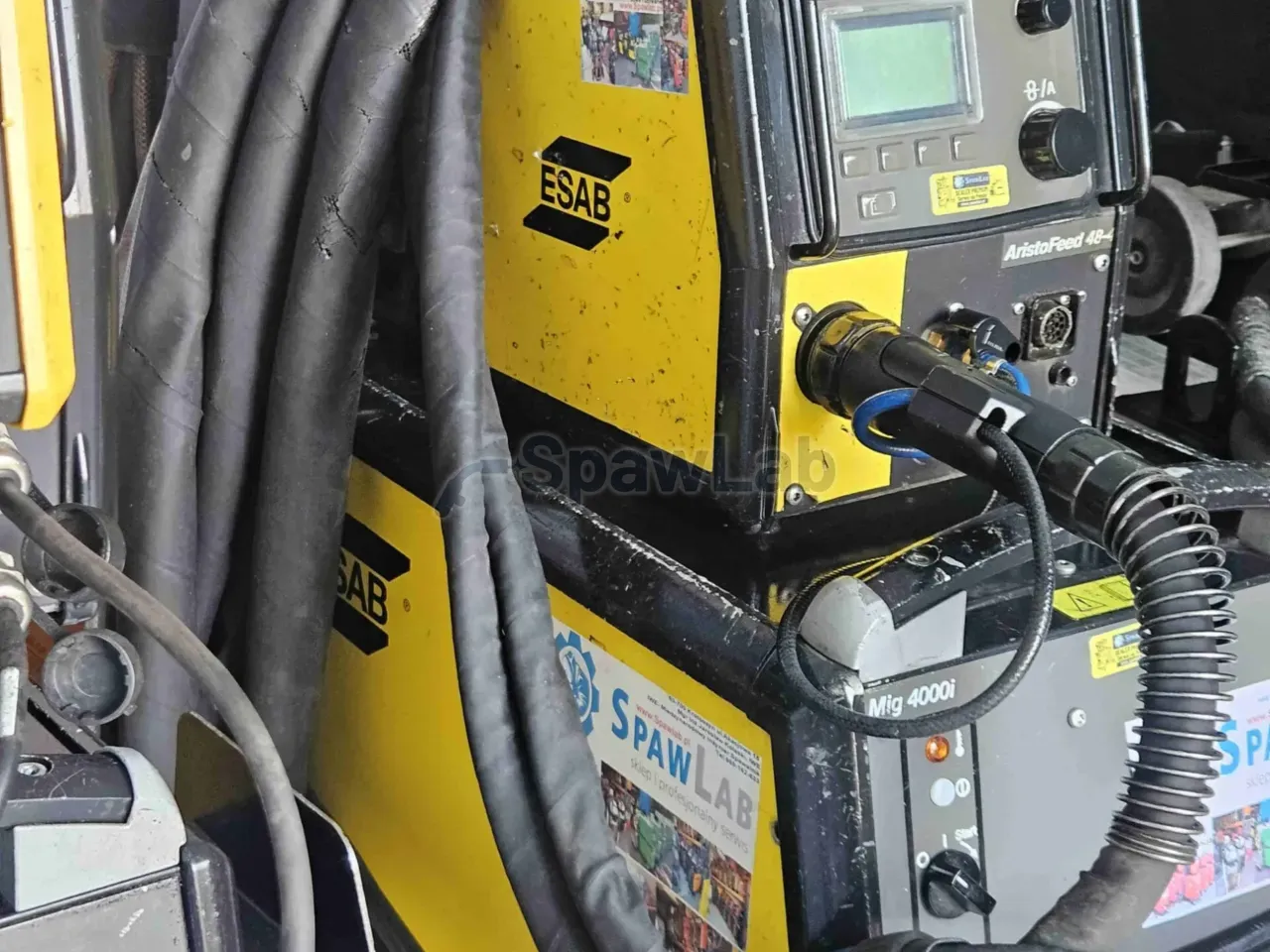

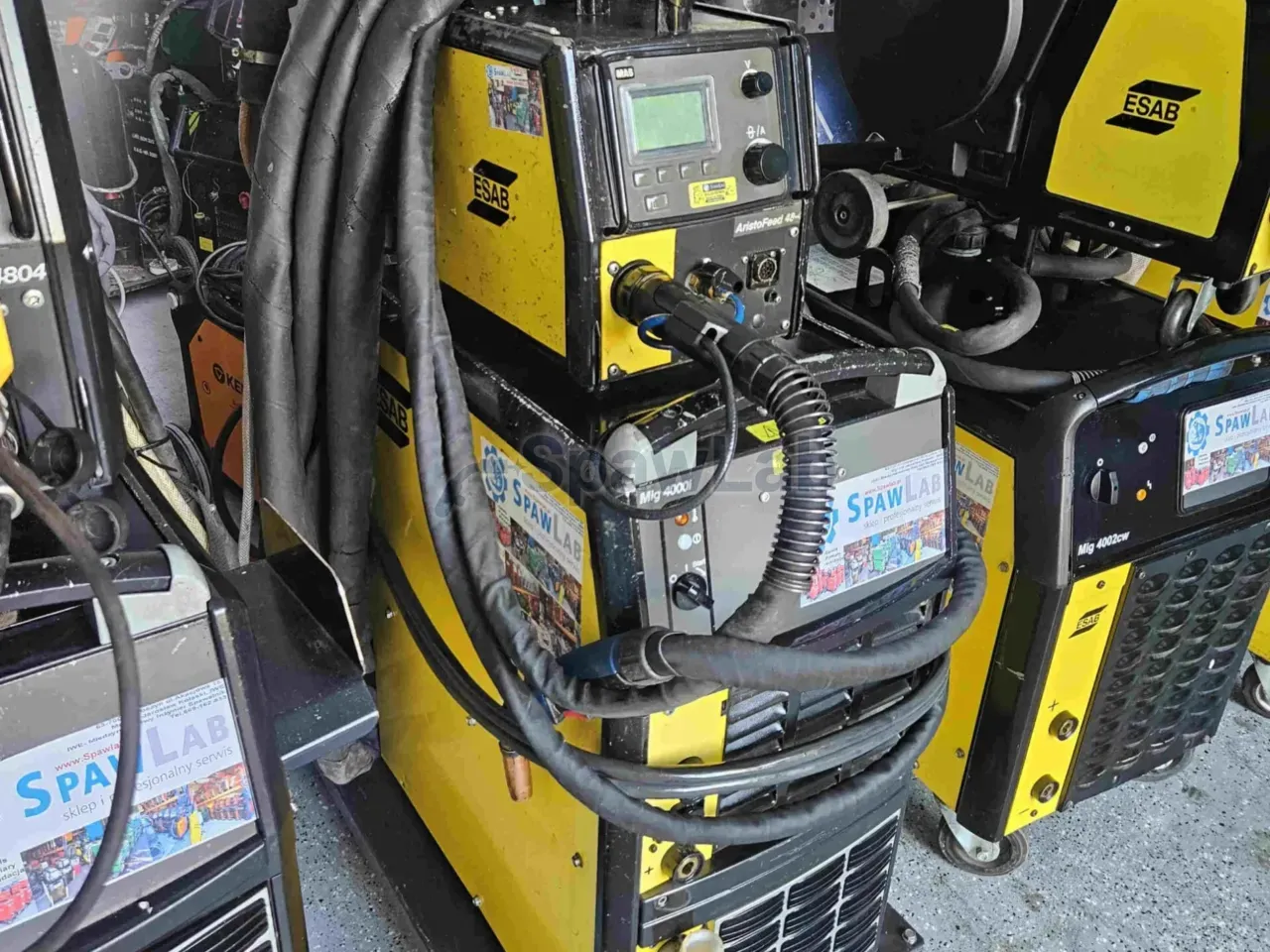

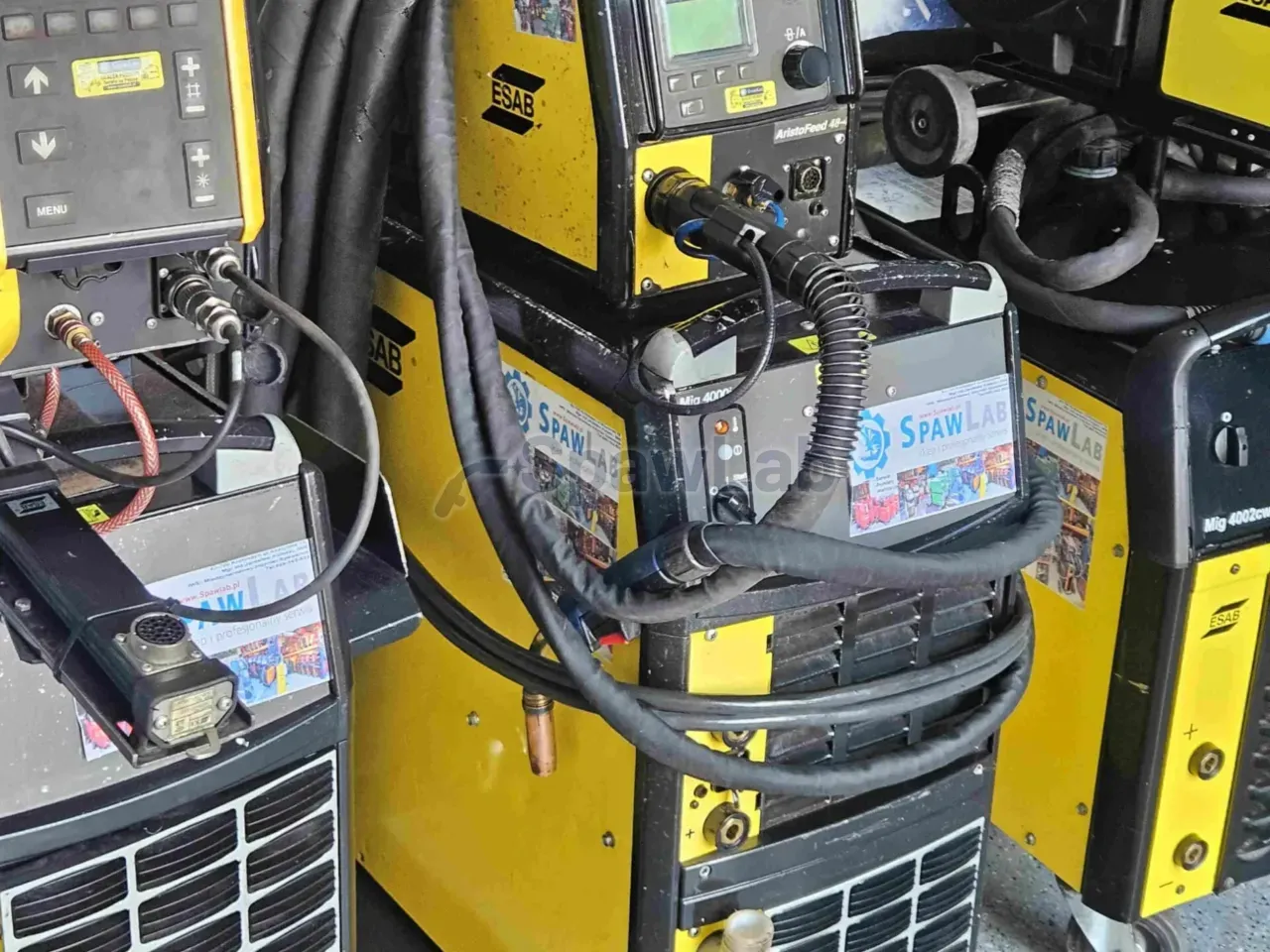

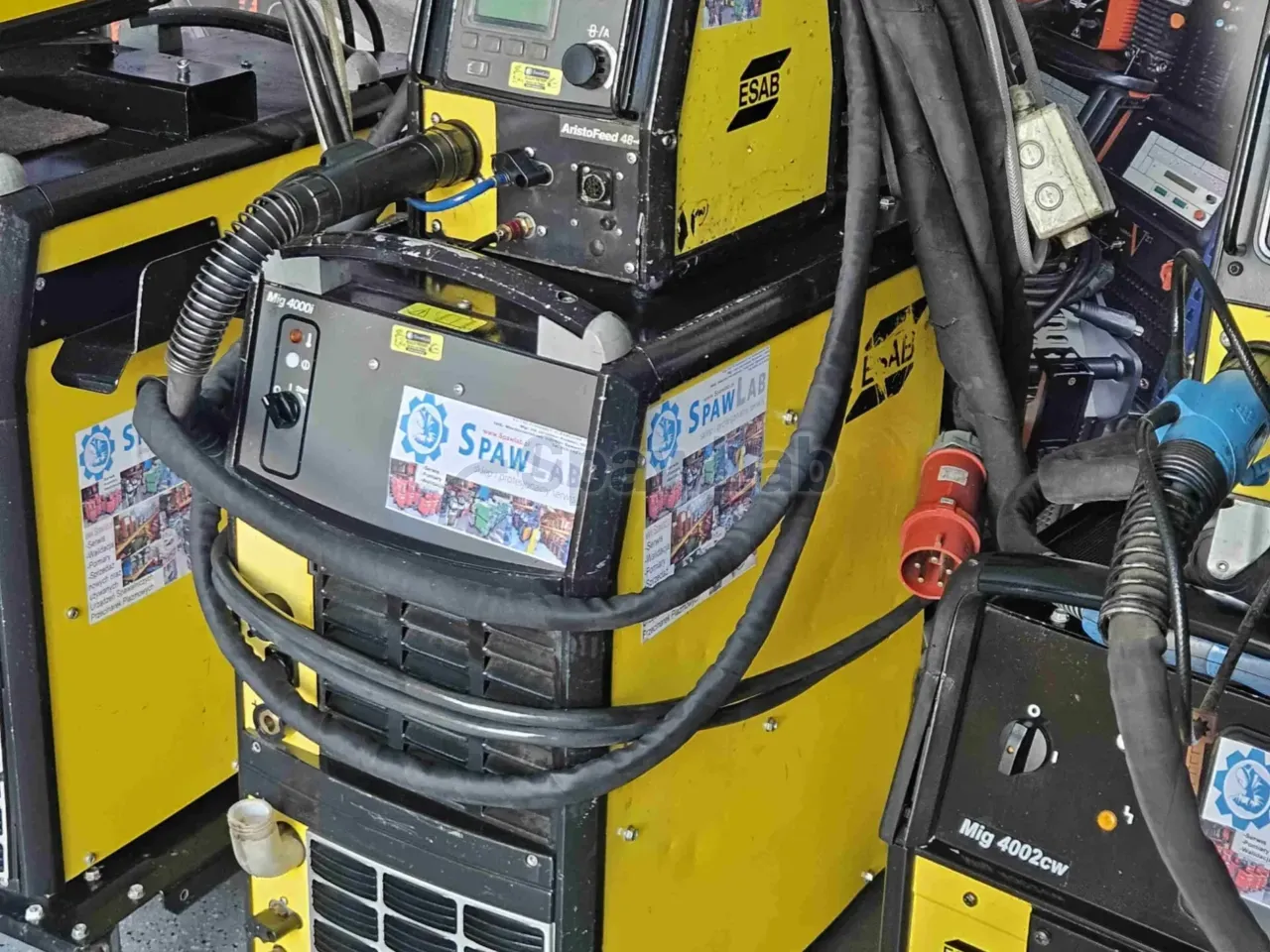

ESAB Aristo Mig 4000iw z podajnikiem AristoFeed 48-4 i panelem cyfrowym MA6 to przemysłowy półautomat MIG/MAG na inwertorze z magistralą CAN, ze zintegrowaną chłodnicą cieczy o mocy około 2,5 kW. Źródło daje 400 A przy 34 V i cyklu 35%, 320 A przy 30 V i cyklu 60% oraz 250 A przy 27 V i pracy ciągłej 100%. Zasilanie to 3 x 400 V z tolerancją 10% przy 50/60 Hz, pakiet pośredni ma około 10 m.
Do czego ta maszyna
Maszyna obsługuje MIG/MAG standardowy, synergiczny i pulsacyjny oraz elektrodę otuloną MMA do 400 A. Zakres MIG/MAG obejmuje nastawy od 20 A przy 15 V do 400 A przy 34 V, a MMA od 16 A przy 21 V do 400 A przy 36 V. Puls odrywa kroplę impulsem prądu bez mikrozwarć, dzięki czemu na stali nierdzewnej praktycznie nie ma odprysków, a przejście metalu ma charakter natryskowy przy niższej energii liniowej, co ogranicza przepalenia cienkich detali i skraca szlifowanie po spawaniu.

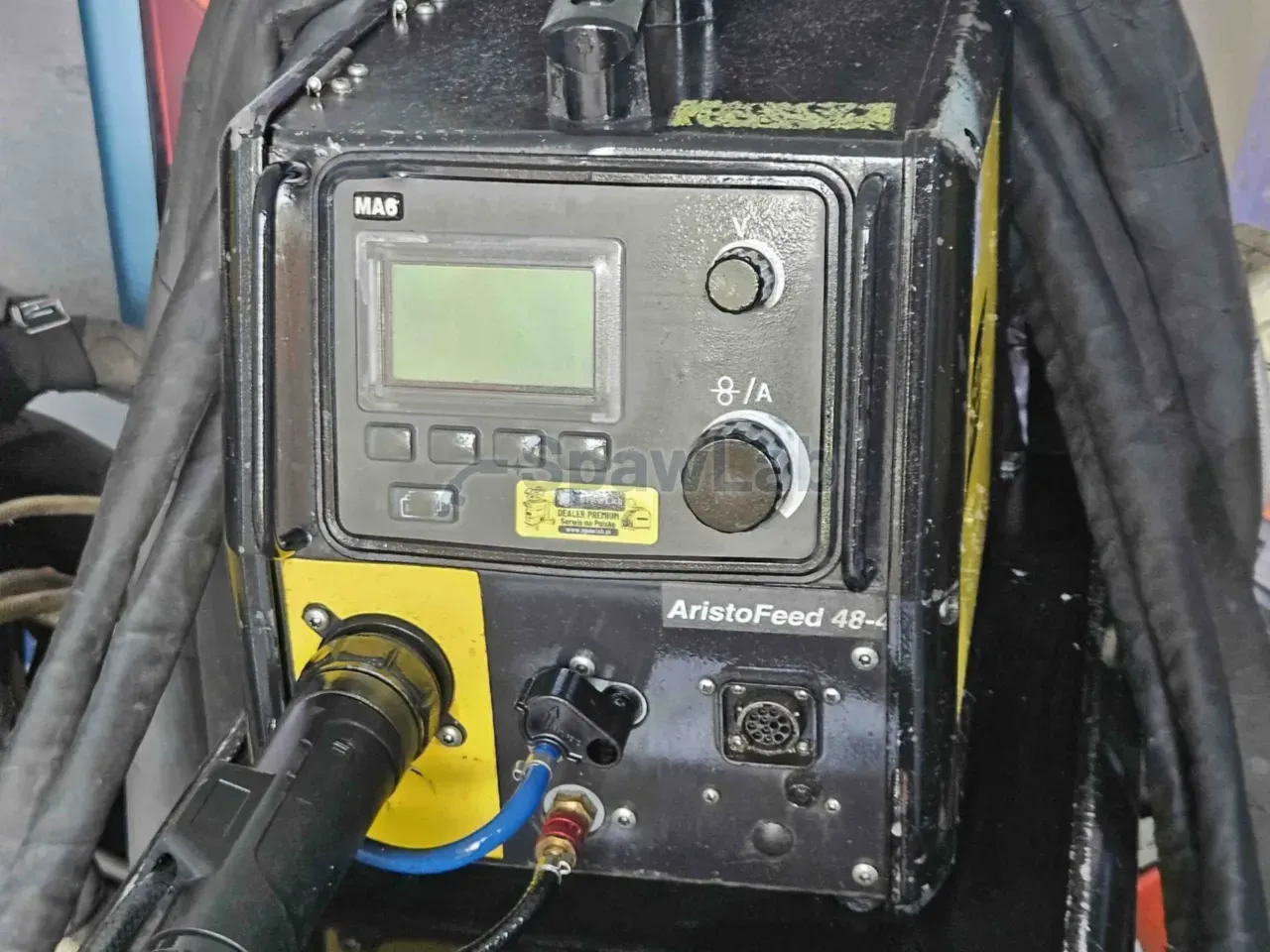

Panel MA6 ma 33 wbudowane linie synergiczne dla stali węglowej Fe, stali nierdzewnej Ss oraz aluminium AlMg i AlSi. Wskazujesz materiał, gaz osłonowy i średnicę drutu, a układ sam dobiera relację prędkości podawania do napięcia łuku. Do tego dziesięć komórek pamięci oraz limity dla operatora, które trzymają parametry w granicach instrukcji WPS. Maszyna trafia do spawalni, które potrzebują powtarzalnych spoin i jednego stanowiska pod kilka materiałów.
Przewód pośredni około 10 m zostawia źródło w stałym punkcie warsztatu, a ty przemieszczasz się z podajnikiem wzdłuż konstrukcji, ram, naczep i elementów maszyn. Napęd AristoFeed 48-4 na cztery rolki prowadzi druty od 0,6 mm do 2,4 mm z prędkością od 0,8 m/min do 25 m/min, radzi sobie z drutami proszkowymi i metalicznymi bez zgniatania rdzenia, a spoiwo pobiera ze szpul 300 mm, opcjonalnie 440 mm, albo prosto z beczek przemysłowych Marathon Pac po założeniu prowadnika.
Funkcje i wyposażenie
- Inwertorowe źródło na magistrali CAN: reakcja na zmiany w jeziorku jest natychmiastowa, sprawność wyższa niż w transformatorze, a masa źródła z chłodnicą to około 79,5 kg zamiast kilkuset.
- Spawanie pulsacyjne MIG/MAG Pulse: kropla odrywa się impulsem prądu bez mikrozwarć, więc spoina na nierdzewce i aluminium wychodzi bez odprysków.
- 33 linie synergiczne panelu MA6 dla Fe, Ss oraz AlMg i AlSi: po wskazaniu materiału, gazu i średnicy drutu układ ustawia relację prędkości podawania do napięcia.
- Dziesięć komórek pamięci programów: zapisujesz komplet nastaw z synergią, pulsem, prądem, gazem i parametrami krateru, więc stanowiska pracują tak samo.
- Limity minimalne i maksymalne oraz blokada panelu: operator zostaje w granicach instrukcji WPS.
- Podajnik AristoFeed 48-4 na cztery rolki, chłodzony cieczą: obciążalność 500 A przy cyklu 60%, dwie rolki napędowe i dwie dociskowe rozkładają siłę tak, że miękkie i proszkowe druty nie odkształcają się.
- Elektroniczne monitorowanie silnika podajnika: przy nieprawidłowości posuw staje i chroni napęd.
- Wypełnianie krateru Crater Fill w czasie od 0 s do 5 s: parametry opadają na końcu ściegu, więc znikają pęknięcia kraterowe i porowatość.
- Regulacja upalania drutu Burn-back od 0 s do 0,35 s: drut nie przykleja się do krzepnącej spoiny, a łuk nie zajarza się w końcówce prądowej.
- Creep Start: prędkość wysuwu drutu spada do około 50% wartości roboczej przed zajarzeniem, przez co drut nie odbija się od zimnego detalu.
- Hot Start w MIG/MAG z regulacją od 0 s do 10 s: parametry rosną na starcie ściegu, co usuwa przyklejenia i braki wtopienia na początku spoiny.
- Proces MMA do 400 A z Hot Start i Arc Force: elektroda startuje pewniej, a regulacja dynamiki chroni przed przyklejeniem.
- Tryby 2T i 4T oraz punktowanie z czasem od 0,1 s do 25 s: w 4T sekwencja obejmuje przedmuch gazu, Crater Fill i wypływ gazu po spawaniu.

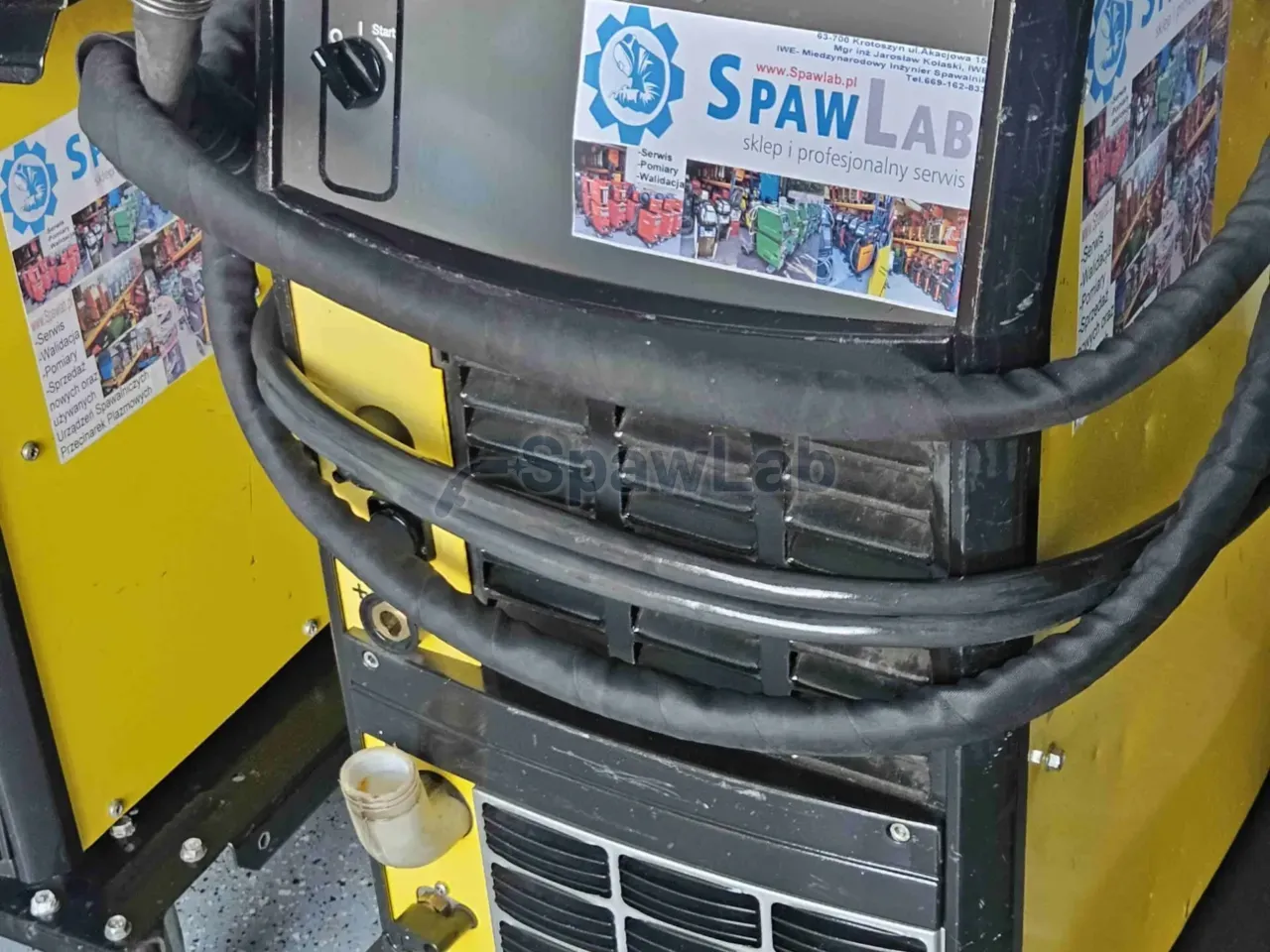

- Zintegrowana chłodnica o mocy około 2,5 kW, przepływie około 2,0 l/min i ciśnieniu od 2,5 bar do 3 bar: odbiera ciepło z uchwytu także przy maksymalnych parametrach.
Dane techniczne
| Marka | ESAB |
|---|---|
| Model źródła | Aristo Mig 4000iw, komunikacja CAN |
| Typ konstrukcji | przemysłowe źródło inwertorowe |
| Napięcie zasilania | 3 x 400 V, tolerancja 10%, 50/60 Hz |
| Prąd wejściowy maksymalny i skuteczny | 38 A oraz 22 A |
| Zakres prądu MIG/MAG | od 20 A przy 15 V do 400 A przy 34 V |
| Zakres prądu MMA | od 16 A przy 21 V do 400 A przy 36 V |
| Prąd przy cyklu pracy 35% | 400 A przy 34 V w MIG/MAG, 400 A przy 36 V w MMA |
| Prąd przy cyklu pracy 60% | 320 A przy 30 V |
| Prąd przy obciążeniu ciągłym 100% | 250 A przy 27 V |
| Napięcie biegu jałowego | od 55 V do 70 V w MIG/MAG, od 78 V do 90 V w MMA |
| Model podajnika i panel | ESAB AristoFeed 48-4, 4-rolkowy, chłodzony cieczą, panel cyfrowy MA6 |
| Obciążalność podajnika | 500 A przy cyklu 60% |
| Prędkość podawania drutu | od 0,8 m/min do 25 m/min |
| Obsługiwane średnice drutu | od 0,6 mm do 2,4 mm |
| Szpule drutu | 300 mm, opcjonalnie 440 mm, oraz beczki Marathon Pac |
| Linie synergiczne | 33 |
| Pamięć programów | 10 komórek |
| Układ chłodzenia | moc około 2,5 kW, przepływ około 2,0 l/min, ciśnienie od 2,5 bar do 3 bar |
| Masa źródła w wersji wodnej | około 79,5 kg |
| Wymiary źródła | około 625 x 394 x 776 mm |
| Przewód pośredni | około 10 m |
| Uchwyt spawalniczy | około 4 m, chłodzony cieczą, złącze EURO |
| Przewód masowy i zasilający | około 3 m każdy |
| Stopień ochrony i klasa izolacji | IP23, klasa H |
| Procesy | MIG/MAG standard, synergia, Pulse, MMA, druty proszkowe i metaliczne |
Co dostajesz
- źródło inwertorowe ESAB Aristo Mig 4000iw z wbudowaną chłodnicą cieczy o mocy około 2,5 kW
- podajnik drutu ESAB AristoFeed 48-4 na cztery rolki
- panel cyfrowy ESAB MA6
- przewód pośredni o długości około 10 m
- uchwyt spawalniczy MIG/MAG około 4 m, chłodzony cieczą, ze złączem EURO
- przewód masowy około 3 m z zaciskiem kleszczowym
- przewód zasilający około 3 m
- podwozie jezdne źródła
Na co zwrócić uwagę
Maszyna wymaga sieci 3 x 400 V z tolerancją 10% przy 50/60 Hz, a prąd wejściowy sięga 38 A w szczycie i 22 A skutecznego, więc obwód dobierz pod te wartości. Cykl pracy planuj według dokumentacji: 400 A dostajesz tylko przy 35%, przy 60% zostaje 320 A, a bez przerw maszyna oddaje 250 A. Chłodnica ma moc około 2,5 kW, przepływ około 2,0 l/min i ciśnienie od 2,5 bar do 3 bar, sprawdź poziom i czystość płynu przed zmianą.
Aluminium wymaga potwierdzenia aktywacji linii, rolek z rowkiem typu U i prowadnika teflonowego w uchwycie, bo sam puls nie poprowadzi miękkiego drutu przez 4 m pancerza. Żłobienie elektropowietrzne jest wymienione jako możliwe po doposażeniu w uchwyt i po weryfikacji aktywacji, więc nie zakładaj go z góry. To wersja Mig 4000iw, nie U4000iw, czyli bez pełnej sekcji TIG DC. Źródło z chłodnicą waży około 79,5 kg, przeniesiesz je we dwie osoby, a na wózku przetoczysz razem z butlą.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok podstawowego pakietu serwisowego: przegląd z czyszczeniem maszyny i pomiarem walidacyjnym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
