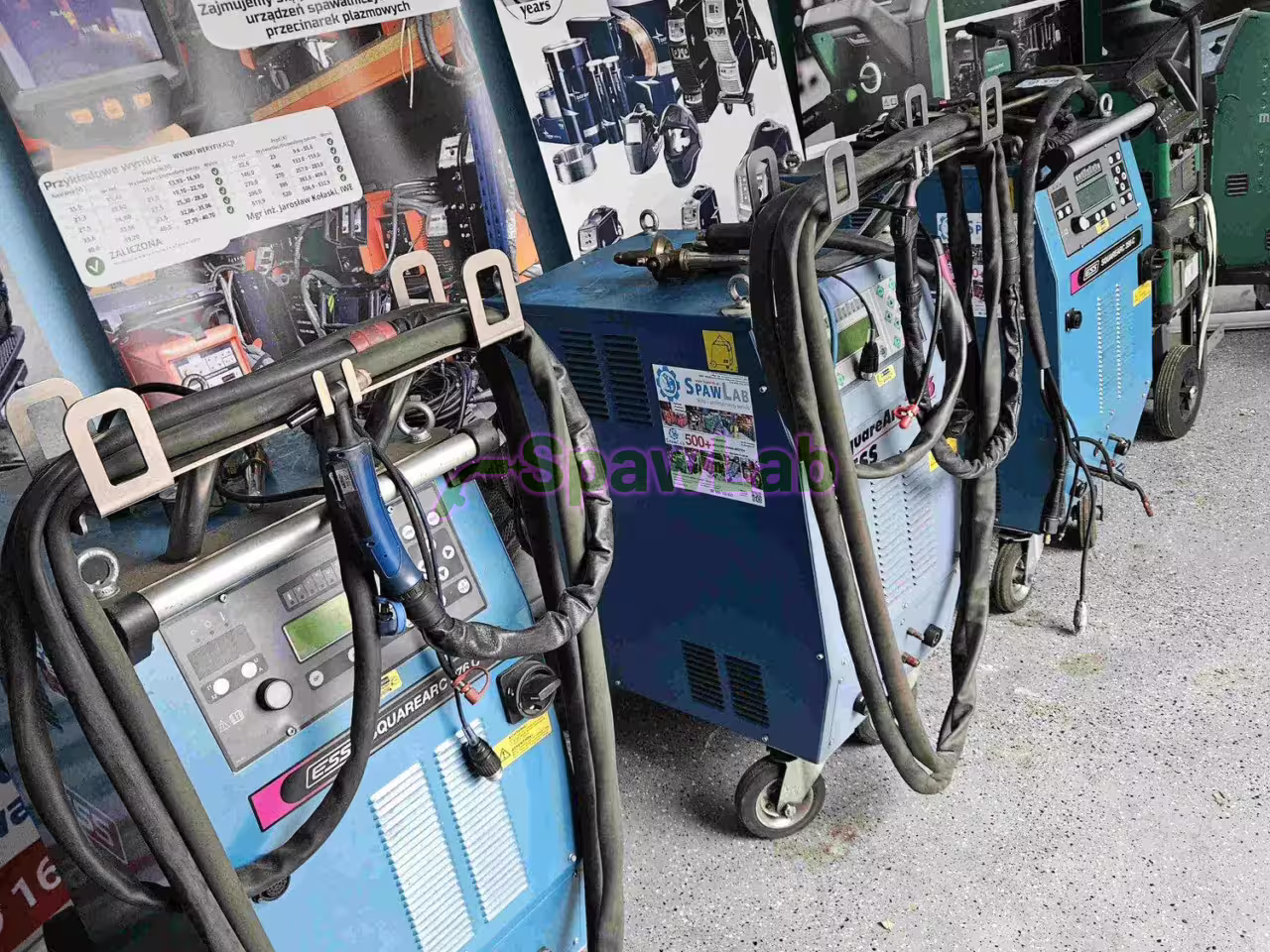

ESS Squarearc 276C to używana spawarka TIG AC/DC z niemieckiej fabryki ESS w Bad Waldsee: przemysłowa szafa inwerterowa z wbudowanym chłodzeniem cieczą. Prostokątny przebieg prądu przemiennego, niska dolna częstotliwość AC i 220 A przy 100% cyklu pracy robią z niej maszynę do aluminium na co dzień: zbiorniki, ramy, konstrukcje i elementy maszyn. Ma cyfrowy panel WS100, puls, MMA, a w zestawie uchwyt TIG 8 m i przewód masowy 4 m.
- Prostokątny przebieg AC sterowany cyfrowo. Nazwa Squarearc mówi wprost o przebiegu: prąd przechodzi z bieguna na biegun stromym zboczem i prawie nie zatrzymuje się w okolicy zera. Łuk zapala się ponownie przy każdej zmianie biegunowości bez ciągłego HF, więc pracuje cicho i stabilnie. HF pracuje tylko przy zajarzeniu, więc sterowniki CNC i komputery obok stanowiska dostają znacznie mniej zakłóceń.
- Częstotliwość AC od 30 Hz. Tabliczka znamionowa 276C podaje częstotliwość AC od 30 do 200 Hz. Dolna granica jest niższa niż w spawarkach Fronius MagicWave (40 Hz), EWM Tetrix i Kemppi MasterTig AC/DC (50 Hz). Na dole zakresu łuk jest miękki i szeroki, do grubego aluminium, na górze wąski, do spoin pachwinowych i cienkiej blachy.
- 220 A przy 100% cyklu pracy. W TIG, w temperaturze 40°C. To więcej niż przenośne Fronius MagicWave 2500 i 3000 (170 i 190 A) czy Migatronic Navigator 3000 (190 A), więc długie spoiny na aluminium prowadzisz bez przerw na studzenie.
- Zajarzenie na biegunie dodatnim z regulacją. Na AC łuk startuje przy elektrodzie na biegunie dodatnim. Koniec wolframu nadtapia się wtedy w małą, zaokrągloną czaszę, a start na pokrytym tlenkami aluminium jest powtarzalny, bez odprysków wolframu.
- Napięcie biegu jałowego 100 V. Tyle samo co w EWM i więcej niż we Froniusie (około 90 V) czy w Kemppi (70 V). Wyższe napięcie ułatwia ponowne zapalanie łuku przy każdej zmianie biegunowości.
- Złącze automatyki z 12 funkcjami w standardzie. Podłączysz pedał FP 100, zdalny regulator FS 200 albo oprzyrządowanie zmechanizowane.
Procesy spawalnicze w ESS Squarearc 276C
TIG AC do aluminium
Tlenek aluminium topi się w około 2050°C, a samo aluminium w 660°C. Bez czyszczenia tlenków spawasz więc jak pod skorupą: metal pod spodem już płynie, a warstwa tlenku wciąż trzyma. Prąd przemienny dzieli pracę na dwie połówki: przy elektrodzie dodatniej łuk rozbija warstwę tlenków, przy ujemnej wprowadza ciepło w materiał i chłodzi wolfram.
Prostokątny przebieg przechodzi przez zero bardzo szybko, więc łuk zapala się ponownie natychmiast po zmianie biegunowości, bez ciągłego HF. Do wyboru masz dwa programowo sterowane kształty przebiegu AC.
Częstotliwość AC: od szerokiej plamy do wąskiego snopu
Częstotliwość działa jak pierścień skupiania wiązki w latarce z zoomem. Przy 150 do 200 Hz łuk jest wąski i sztywny, trafia w grań spoiny pachwinowej i w naroże wewnętrzne zamiast wspinać się po ściankach, a na blachach od 1 do 3 mm nie rozlewa ciepła na boki. Przy 30 do 60 Hz łuk jest miękki i szeroki i rozkłada ciepło na większej powierzchni: do szerokich rowków wielościegowych na grubszym aluminium i do napawania.
TIG DC do stali
Prądem stałym spawasz stal konstrukcyjną i nierdzewną. Zajarzenie HF zapala łuk bez dotykania detalu, więc na starcie nie ma wtrąceń wolframu. Tam, gdzie HF przeszkadza elektronice, przełączasz się na zajarzenie kontaktowe soft contact, które działa bez impulsu HF.
Puls TIG na AC i DC
Prąd przełącza się między prądem impulsu I1 a prądem podstawy I2, a czasy faz ustawiasz w t1 i t2. W fazie gorącej jeziorko się przetapia, w fazie chłodnej częściowo krzepnie. Działa to jak równe dodawanie i ujmowanie ciepła pedałem, tylko w stałym rytmie narzuconym przez maszynę. Łatwiej wypełniasz szczelinę, prowadzisz grań i spawasz w pozycjach przymusowych PF i PE, a na cienkiej stali nierdzewnej łatwiej utrzymasz małą ilość ciepła, co ogranicza przebarwienia i odkształcenia.
MMA, czyli elektroda otulona
Do napraw, prac montażowych i grubszej stali konstrukcyjnej spawasz elektrodą otuloną od 1,5 do 5,0 mm. Tabliczki znamionowe 276C podają w MMA 250 A przy 60% i 200 A przy 100% cyklu pracy. Uchwyt elektrodowy dokupisz osobno.
Funkcje i regulacje
- Drugi prąd z uchwytu. Uchwytem z dwoma przyciskami przełączasz prąd główny I1 i drugi prąd I2 w trakcie spawania. Gdy detal się nagrzeje albo dochodzisz do krawędzi, zdejmujesz ciepło bez pedału.
- Narastanie i opadanie prądu. Łagodny start bez zimnego początku i bez przepalenia, a na końcu wypełniony krater. Na aluminium to ważne, bo krater łatwo pęka.
- Wypływ gazu po spawaniu. Osłania gorący wolfram i stygnący koniec spoiny przed utlenieniem.
- Tryby 2T i 4T. 2T do sczepów, 4T do długich spoin bez trzymania przycisku.

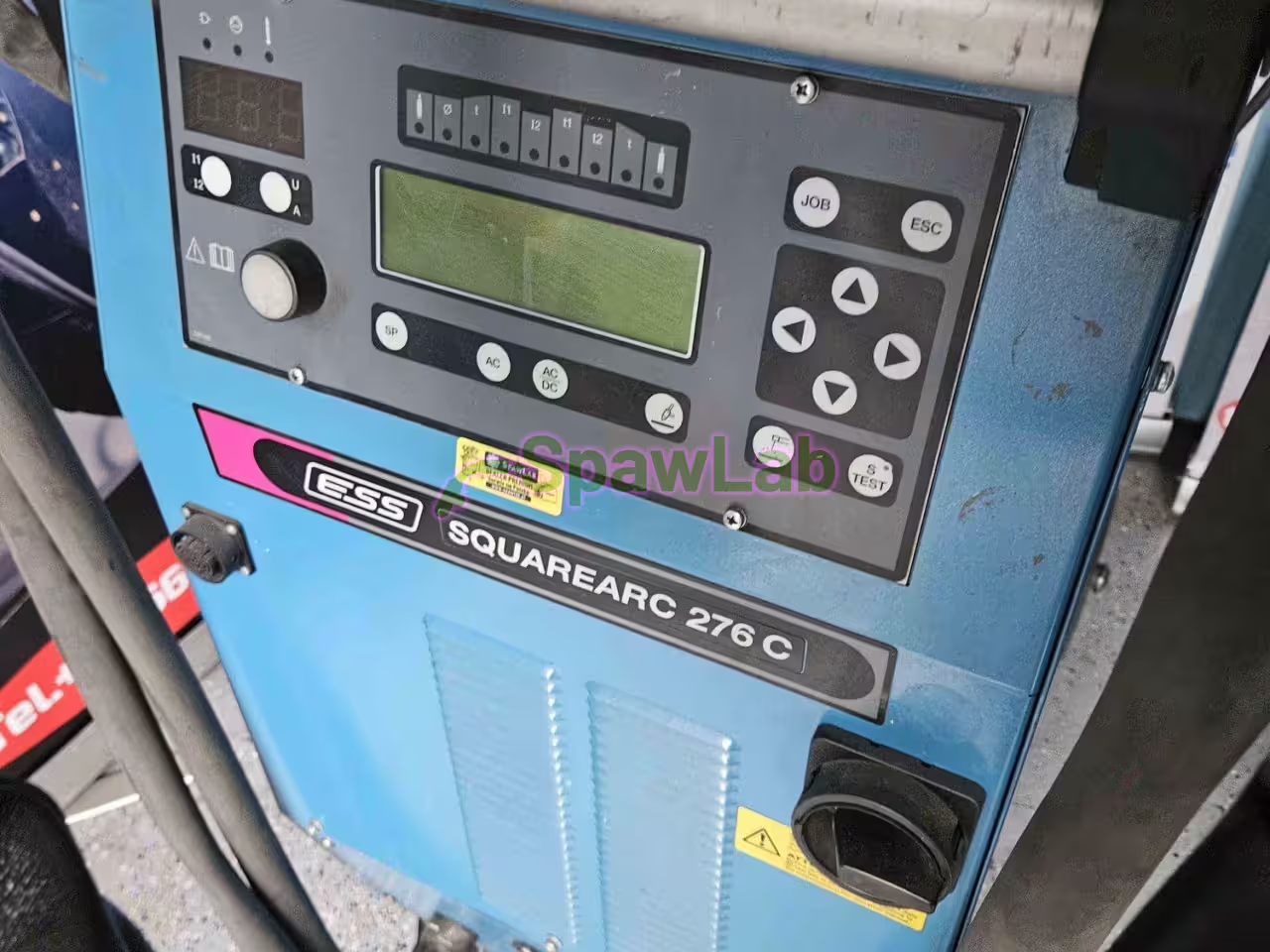

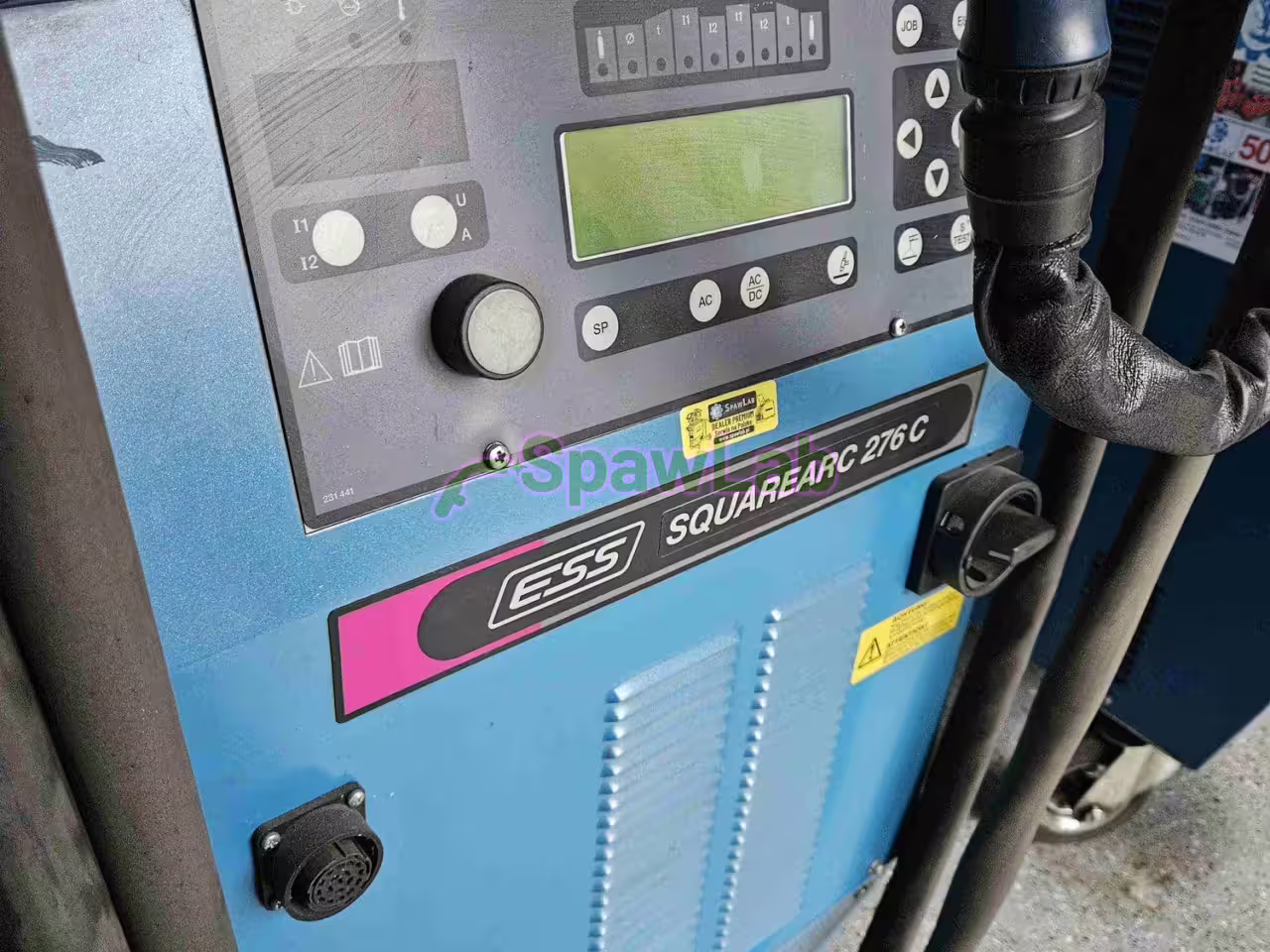

- Panel WS100 z pamięcią JOB. Wyświetlacz LCD z odczytem prądu albo napięcia, a ustawienia powtarzalnych detali zapisujesz pod przyciskiem JOB.
- Chłodzenie, które nie pracuje na pusto. Wentylatory włączają się według temperatury, a pompa wyłącza się po ustalonym czasie od końca spawania. Mniej kurzu wciąganego do maszyny i ciszej na stanowisku.
- IP23 i znak S. Dopuszczenie do pracy w warunkach zwiększonego zagrożenia porażeniem, na przykład wewnątrz zbiorników i ciasnych konstrukcji stalowych.

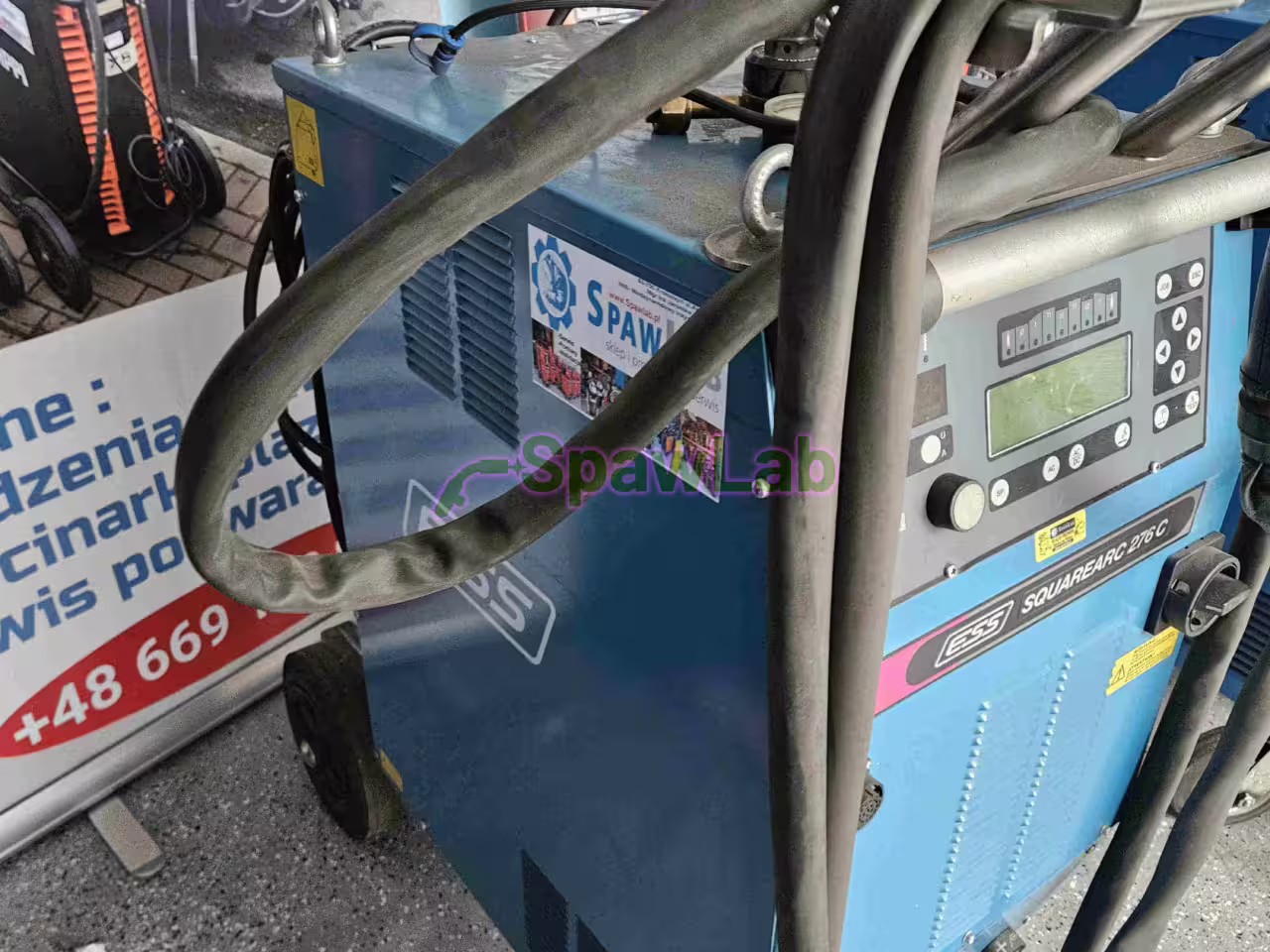

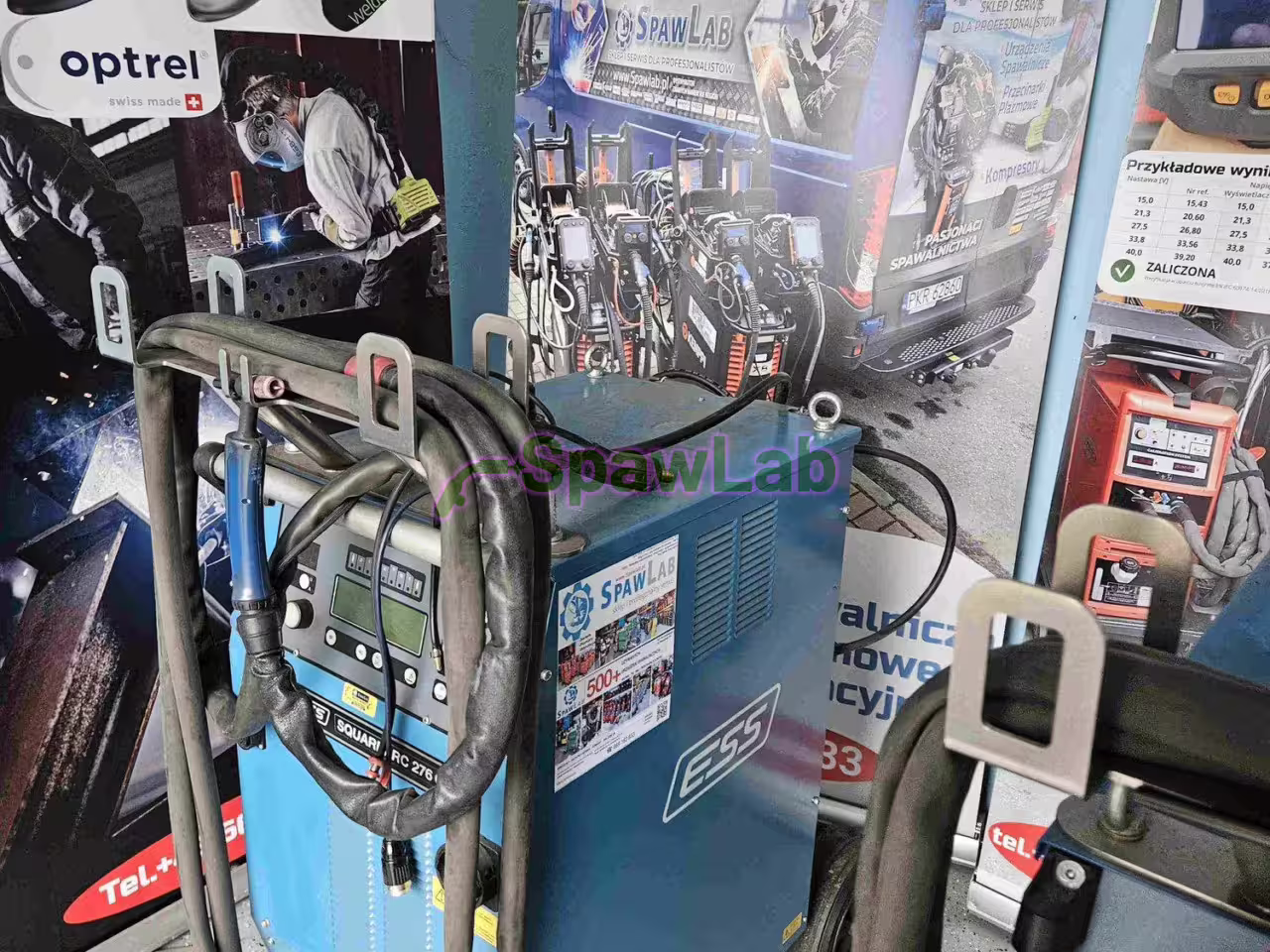

- Budowa przemysłowa. Zagłębione pokrętła, wymiana uchwytu bez narzędzi, konstrukcja ułatwiająca serwis, koła, rurowy uchwyt do przetaczania i ucho do podnoszenia.
ESS Squarearc 276C na tle innych spawarek TIG AC/DC
Squarearc 276C produkowano w Bad Waldsee mniej więcej od 2006 do 2013 roku. W katalogu z 2013 roku nowa 276C kosztowała 6 300 EUR, a panel WS100 dodatkowo 1 048 EUR. Na tle przenośnych AC/DC z tych lat, czyli Fronius MagicWave 2500 i 3000 albo Migatronic Navigator 3000, daje wyższy prąd przy 100% cyklu (220 A wobec 170 do 190 A) i niższą dolną częstotliwość AC niż Fronius (30 wobec 40 Hz).
Fronius MagicWave ma więcej kształtów przebiegu AC, a Lorch V 27 trzyma 250 A przy 100% cyklu pracy. ESS odpowiada na to zakresem AC od 30 Hz, napięciem biegu jałowego 100 V (Fronius około 90 V) i złączem automatyki z 12 funkcjami w standardzie. To maszyna dla warsztatu, który na co dzień spawa aluminium i stal nierdzewną i potrzebuje źródła do pracy ciągłej, a nie do okazjonalnych napraw.
Dane techniczne
| Producent | ESS Schweißtechnik, Bad Waldsee, Niemcy |
|---|---|
| Model | Squarearc 276C (spotykany zapis: SquareArc 276 C, ESS 276C), C oznacza wbudowane chłodzenie cieczą |
| Rodzaj | inwerterowa spawarka TIG AC/DC z pulsem i MMA |
| Zasilanie | 3 x 400 V |
| Zabezpieczenie sieci | 16 A zwłoczne |
| Zakres prądu | od 5 do 270 A |
| Cykl pracy TIG 40°C | 270 A przy 60%, 220 A przy 100% |
| Cykl pracy MMA (tabliczka znamionowa modelu) | 250 A przy 60%, 200 A przy 100% |
| Częstotliwość AC (tabliczka znamionowa modelu) | od 30 do 200 Hz |
| Napięcie biegu jałowego | 100 V |
| Zajarzenie | HF albo soft contact, na AC zajarzenie na biegunie dodatnim |
| Panel | WS100: LCD, JOB, I1 i I2, t1 i t2, odczyt A albo V |
| Elektrody MMA | od 1,5 do 5,0 mm |
| Stopień ochrony | IP23, znak S |
| Chłodzenie uchwytu | cieczą, układ wbudowany z pompą |
| Wymiary (dł. x szer. x wys.) | 950 x 435 x 980 mm |
| Masa (dane katalogowe) | 100 albo 110 kg, zależnie od katalogu |
Co dostajesz
- źródło ESS Squarearc 276C z panelem WS100
- wbudowany układ chłodzenia cieczą

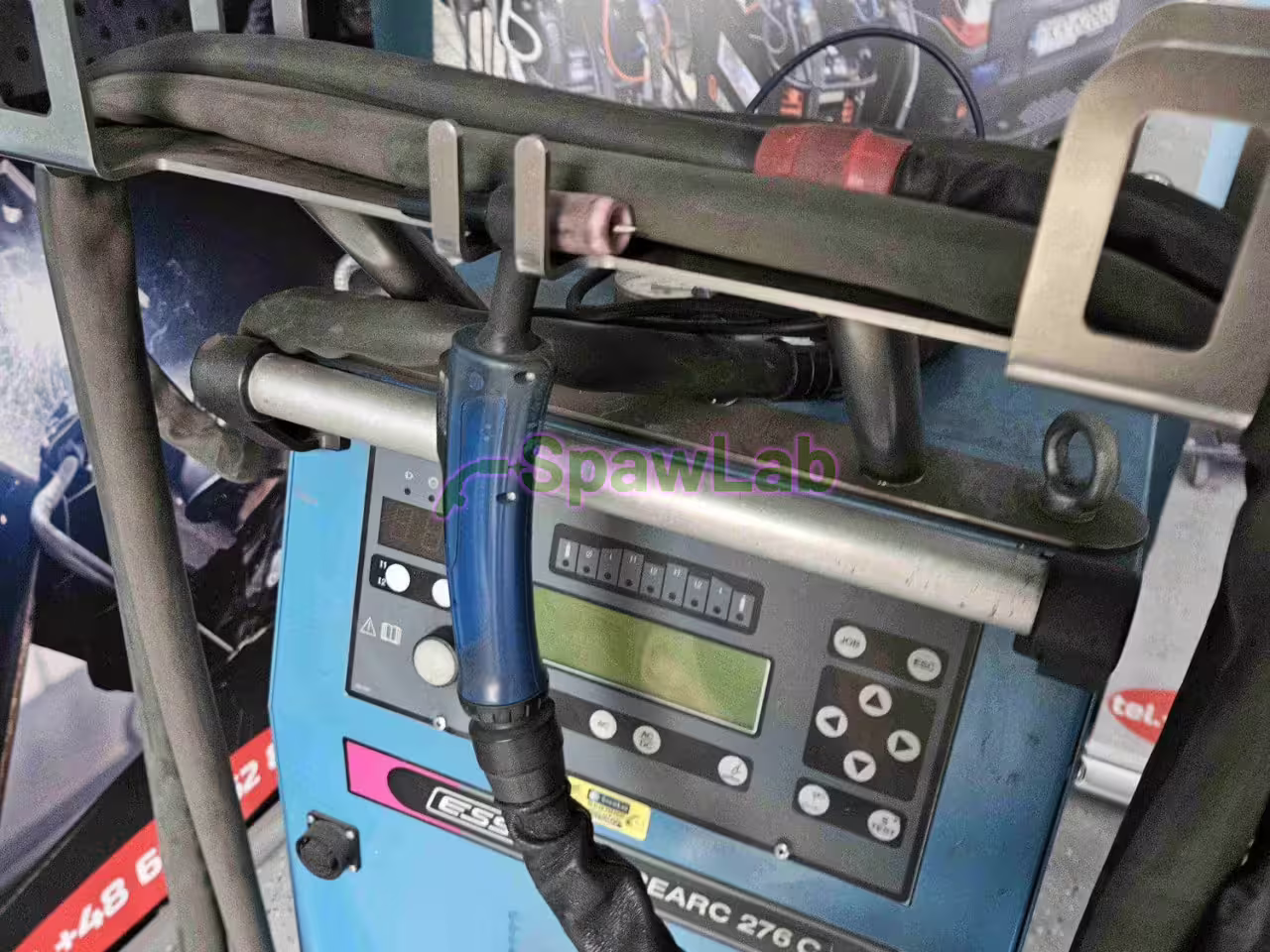

- uchwyt TIG o długości 8 m
- przewód masowy o długości 4 m
Na co zwrócić uwagę
Do zasilania wystarczy przyłącze 3 x 400 V z zabezpieczeniem 16 A zwłocznym. Na panelu jest przycisk SP. ESS sprzedawał do tej serii osobno opcję Speed Puls do 3000 Hz, która mocno zwęża łuk przy cienkiej stali nierdzewnej. Czy opcja jest aktywna w tej sztuce, sprawdzimy na uruchomionej maszynie i pokażemy wynik przed wysyłką.
ESS zakończył produkcję w 2013 roku, a tę sztukę serwisujemy u nas w Krotoszynie w ramach pakietu serwisowego. Butli, reduktora, wolframu i prętów nie dokładamy. Obudowa ma ślady użytkowania widoczne na zdjęciach.
Pytania o ESS Squarearc 276C
Jaką grubość aluminium pospawam ESS Squarearc 276C?
Orientacyjnie przyjmuje się około 40 A na milimetr grubości, więc zakres 276C pokrywa aluminium do około 6 mm. Powyżej około 4 mm złącza doczołowe ukosujesz i spawasz wielościegowo, a duże przekroje warto podgrzać.
Czy pospawam nią stal nierdzewną?
Tak, prądem stałym DC, z pulsem albo bez. Na cienkiej stali nierdzewnej puls pomaga utrzymać małą ilość ciepła i ograniczyć przebarwienia.
Czy wystarczy mi gniazdo 16 A?
Tak. Maszyna pracuje z sieci 3 x 400 V i wymaga zabezpieczenia 16 A zwłocznego.
Czy do ESS Squarearc są jeszcze części i serwis?
ESS ogłosił upadłość w 2013 roku. Od marca 2014 roku serwis i naprawy maszyn ESS przejęła firma Dinse, która nie przejęła produkcji. Tę maszynę serwisujemy u nas w Krotoszynie.
Czym różni się 276C od 356C?
Obie mają ten sam układ obsługi i chłodzenie cieczą. ESS Squarearc 356C daje 350 A zamiast 270 A i 270 A przy 100% cyklu pracy zamiast 220 A, ale wymaga zabezpieczenia 25 A.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok pakietu serwisowego: czyszczenie, przegląd podstawowy i pomiary elektryczne. Protokół z pomiarów jest w płatnym pakiecie serwisowym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
