ESS Squarearc 356C to używana spawarka TIG AC/DC z niemieckiej fabryki ESS w Bad Waldsee, mocniejszy od 276C model serii Squarearc (276, 356, 506) z wbudowanym chłodzeniem cieczą. Daje 350 A, a 270 A utrzymuje przy 100% cyklu pracy, więc to źródło do grubszego aluminium i długich spoin w produkcji: zbiorniki, konstrukcje, kadłuby, elementy maszyn. Mamy 2 sztuki, każda z uchwytem TIG 8 m i przewodem masowym 4 m.
- 270 A bez przerwy. Przy 100% cyklu pracy w 40°C. To prąd, którym prowadzisz długie spoiny na aluminium kilku milimetrów grubości bez czekania, aż źródło ostygnie. 350 A masz przez 6 minut z każdych 10.
- Prostokątny przebieg AC bez ciągłego HF. Prąd przechodzi z bieguna na biegun stromym zboczem i łuk zapala się ponownie przy każdej zmianie biegunowości bez pomocy HF. Łuk jest cichy i stabilny, a ponieważ HF pracuje tylko przy zajarzeniu, elektronika w hali dostaje znacznie mniej zakłóceń.
- Częstotliwość AC od 30 Hz. Tabliczka znamionowa 356C podaje AC od 30 do 200 Hz (Fronius MagicWave od 40 Hz, EWM Tetrix i Kemppi MasterTig AC/DC od 50 Hz). Dół zakresu daje miękki, szeroki łuk do grubego aluminium.
- Napięcie biegu jałowego 100 V. Tyle samo co w EWM i więcej niż we Froniusie i w Kemppi, więc łuk pewniej zapala się przy zmianie biegunowości.
- Zajarzenie na biegunie dodatnim z regulacją. Na AC łuk startuje przy elektrodzie na biegunie dodatnim, a koniec wolframu nadtapia się w małą czaszę. Start jest powtarzalny także na utlenionym aluminium.

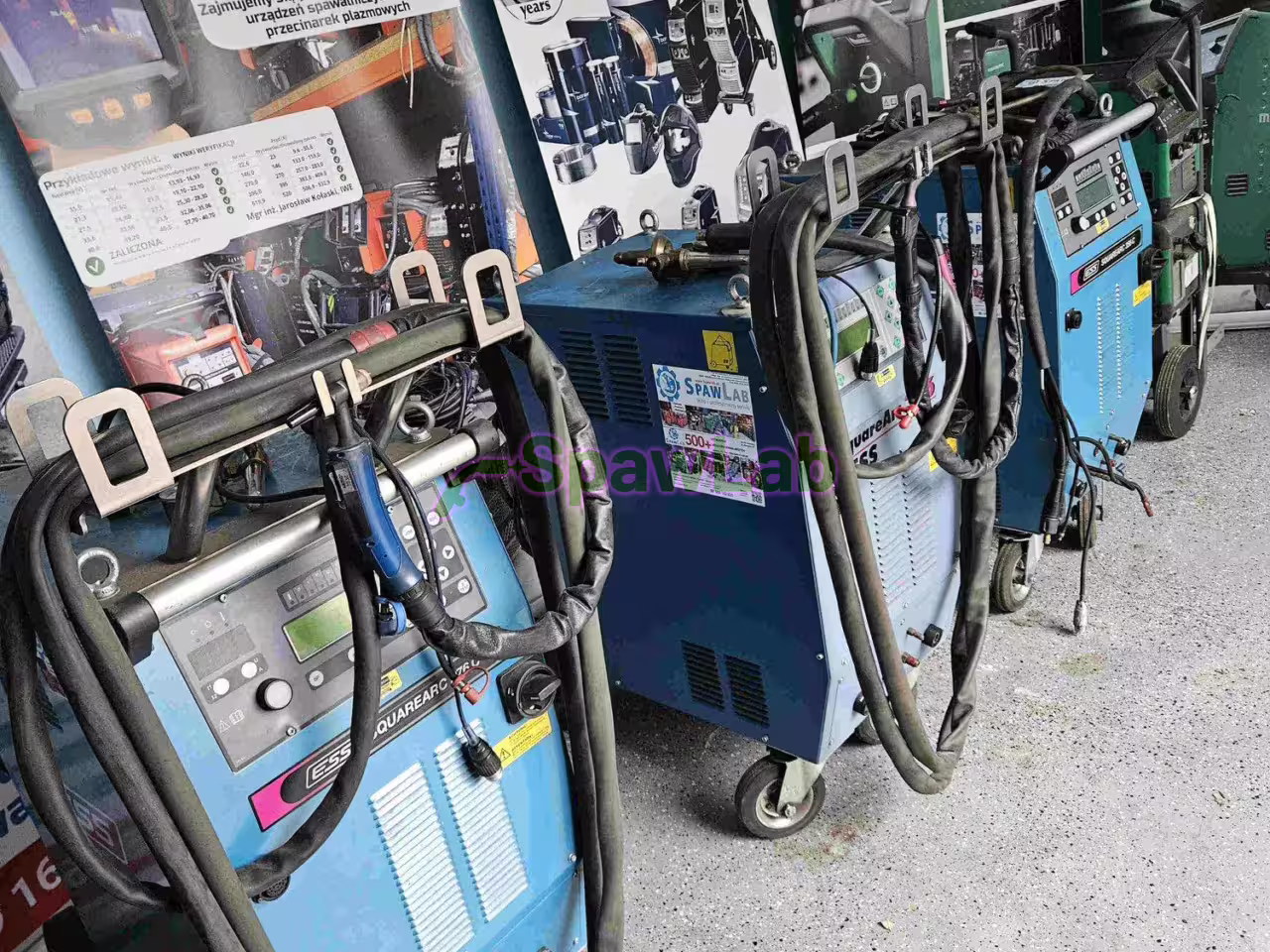

- Dwie sztuki do wyboru. Możesz wziąć jedną albo wyposażyć od razu dwa stanowiska tym samym modelem.
Procesy spawalnicze w ESS Squarearc 356C
TIG AC: aluminium o większej grubości
Na aluminium pracują obie połówki prądu przemiennego. Przy elektrodzie dodatniej łuk zrywa warstwę tlenków, które topią się dopiero w około 2050°C, a samo aluminium już w 660°C. Przy elektrodzie ujemnej łuk wprowadza ciepło w detal i chłodzi wolfram. Przy prostokątnym przebiegu przejście przez zero trwa bardzo krótko, więc łuk od razu zapala się ponownie.
Częstotliwość działa jak przestawienie dyszy myjki ciśnieniowej z wachlarza na wąski strumień. Przy 150 do 200 Hz wąski snop trafia w grań spoiny pachwinowej i w naroża. Przy 30 do 60 Hz szeroka plama rozkłada ciepło na grubszym materiale, przy napawaniu i w szerokich rowkach. Do wyboru masz też dwa programowo sterowane kształty przebiegu AC.
TIG DC: stal konstrukcyjna i nierdzewna
Prądem stałym spawasz stal węglową i nierdzewną. HF zapala łuk bez dotknięcia, a zajarzenie kontaktowe soft contact zostaje na miejsca, gdzie impuls HF przeszkadza elektronice.
Puls TIG
Prąd impulsu I1 przetapia, prąd podstawy I2 pozwala jeziorku częściowo zakrzepnąć, a czasy obu faz ustawiasz w t1 i t2. Na grubszym aluminium puls pomaga prowadzić grań i spawać w pozycjach przymusowych, a na cienkiej stali nierdzewnej ogranicza ilość ciepła, przebarwienia i odkształcenia.
MMA, czyli elektroda otulona
Elektrody od 1,5 do 6,0 mm. Tabliczka znamionowa 356C podaje w MMA 320 A przy 60% i 250 A przy 100% cyklu pracy, co wystarcza na elektrody zasadowe do 6 mm przy konstrukcjach i naprawach. Uchwyt elektrodowy dokupisz osobno.
Funkcje i regulacje

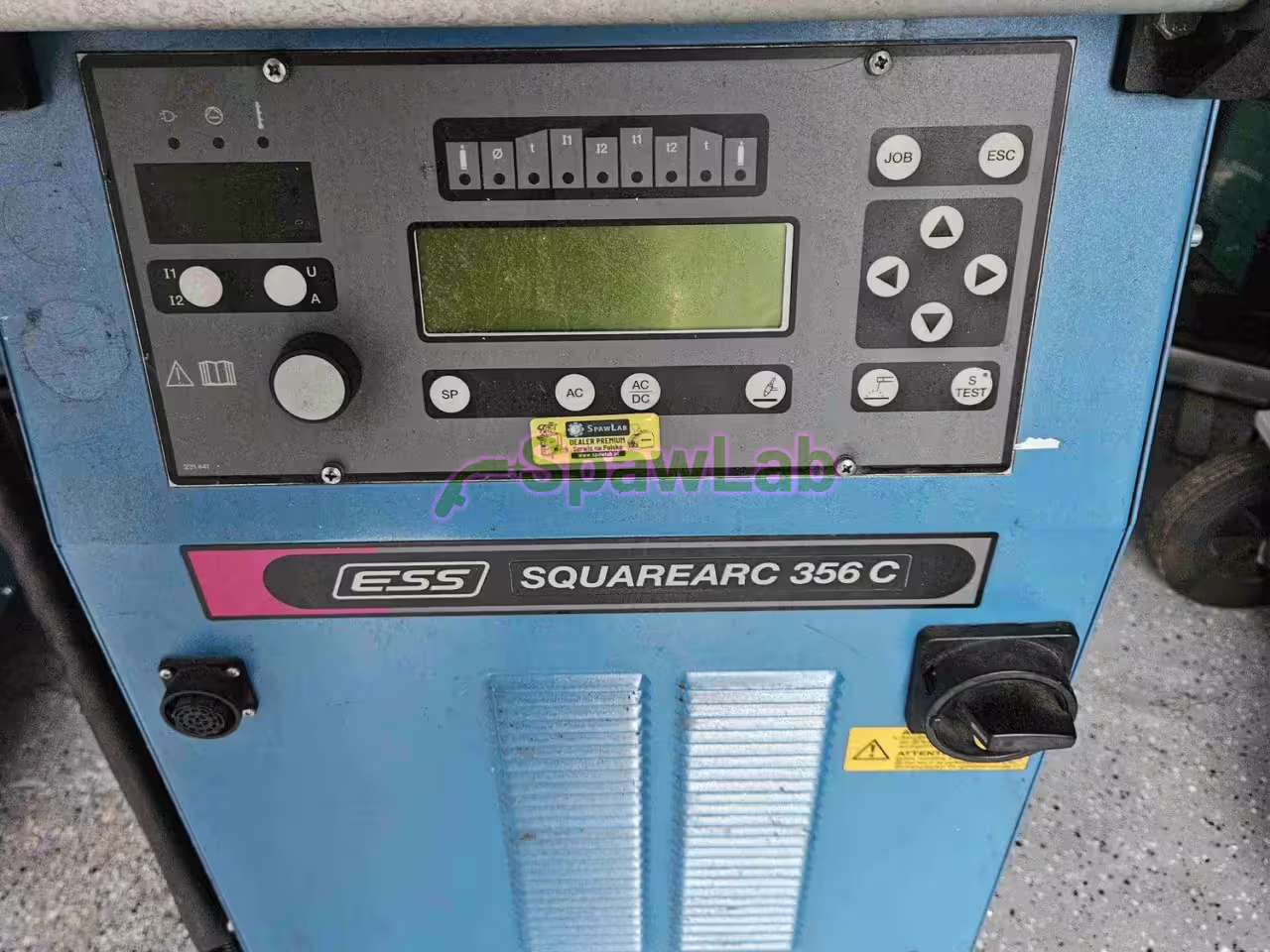

- Panel z pamięcią JOB. Wyświetlacz LCD z odczytem prądu albo napięcia, przyciski SP, AC, AC/DC i MMA oraz pasek przebiegu cyklu z diodami: gaz przed spawaniem, średnica elektrody Ø, narastanie, I1, I2, t1, t2, opadanie i gaz po spawaniu.
- Drugi prąd z uchwytu. Uchwytem z dwoma przyciskami przełączasz I1 i I2 w trakcie spawania, więc zdejmujesz ciepło przy krawędzi bez pedału.
- Narastanie i opadanie prądu. Pewny start i wypełniony krater na końcu, co na aluminium zmniejsza ryzyko pęknięć kraterowych.
- Wypływ gazu po spawaniu. Osłona wolframu i końca spoiny w czasie stygnięcia.
- Tryby 2T i 4T. Krótkie sczepy i długie spoiny bez trzymania przycisku.
- Chłodzenie z pompą i wentylatorami sterowanymi temperaturą. Pompa wyłącza się po ustalonym czasie od końca spawania, wentylatory pracują tylko wtedy, gdy trzeba. Mniej kurzu w maszynie i ciszej na stanowisku.
- Złącze automatyki z 12 funkcjami. Pedał FP 100, zdalny regulator FS 200 albo oprzyrządowanie zmechanizowane.
- IP23 i znak S. Praca także wewnątrz zbiorników i ciasnych konstrukcji stalowych.
ESS Squarearc 356C na tle innych spawarek TIG AC/DC
Squarearc 356C to klasa przemysłowych szaf TIG AC/DC 350 A, produkowana w Bad Waldsee mniej więcej od 2006 do 2013 roku. W katalogu z 2013 roku nowa 356C kosztowała 7 170 EUR bez cyfrowego panelu WS100 i osprzętu. Jej rówieśnicy to EWM Tetrix 351 AC/DC, Kemppi MasterTig AC/DC 3500W i Fronius MagicWave 4000.
EWM, Kemppi i Fronius podają przy 100% cyklu pracy więcej (od 280 do 310 A). ESS ma za to najniższą w tym gronie dolną częstotliwość AC (30 Hz wobec 40 i 50 Hz), napięcie biegu jałowego 100 V jak EWM i wyższe niż we Froniusie i Kemppi oraz złącze automatyki z 12 funkcjami w standardzie. Używana 356C to źródło 350 A z chłodzeniem i uchwytem 8 m, gotowe do codziennej pracy przy aluminium.
Dane techniczne
| Producent | ESS Schweißtechnik, Bad Waldsee, Niemcy |
|---|---|
| Model | Squarearc 356C (spotykany zapis: SquareArc 356 C, ESS 356C), C oznacza wbudowane chłodzenie cieczą |
| Rodzaj | inwerterowa spawarka TIG AC/DC z pulsem i MMA |
| Zasilanie | 3 x 400 V |
| Zabezpieczenie sieci | 25 A zwłoczne |
| Zakres prądu | od 5 do 350 A |
| Cykl pracy TIG 40°C | 350 A przy 60%, 270 A przy 100% |
| Cykl pracy MMA (tabliczka znamionowa modelu) | 320 A przy 60%, 250 A przy 100% |
| Częstotliwość AC (tabliczka znamionowa modelu) | od 30 do 200 Hz |
| Napięcie biegu jałowego | 100 V |
| Zajarzenie | HF albo soft contact, na AC zajarzenie na biegunie dodatnim |
| Panel | LCD, JOB, I1 i I2, t1 i t2, SP, AC, AC/DC, MMA |
| Elektrody MMA | od 1,5 do 6,0 mm |
| Stopień ochrony | IP23, znak S |
| Chłodzenie uchwytu | cieczą, układ wbudowany z pompą |
| Wymiary (dł. x szer. x wys.) | 950 x 435 x 980 mm |
| Masa (dane katalogowe) | 110 albo 120 kg, zależnie od katalogu |
Co dostajesz
- źródło ESS Squarearc 356C, jeden z dwóch egzemplarzy do wyboru
- układ chłodzenia cieczą

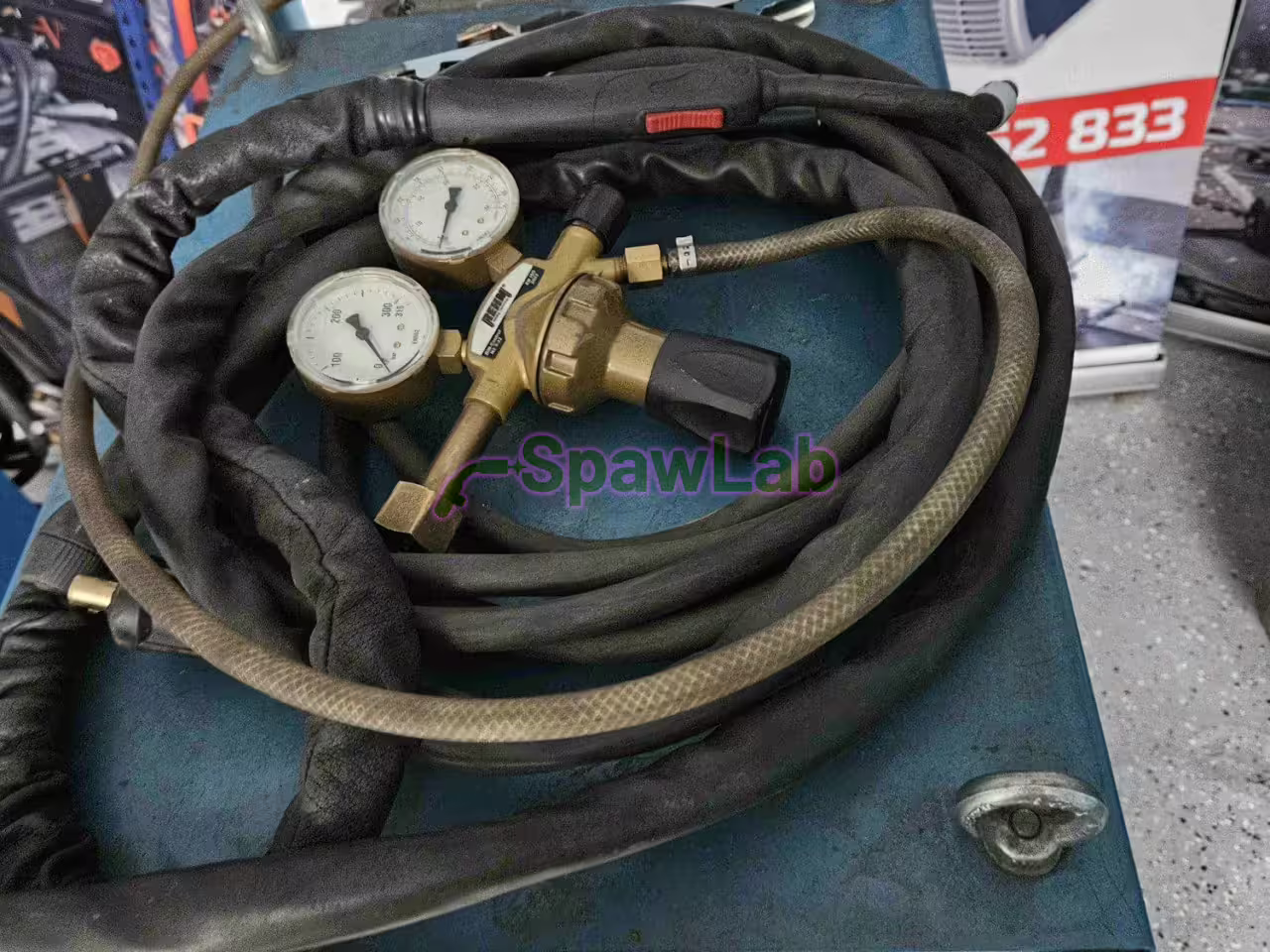

- uchwyt TIG o długości 8 m
- przewód masowy o długości 4 m
Dwa egzemplarze: czym się różnią

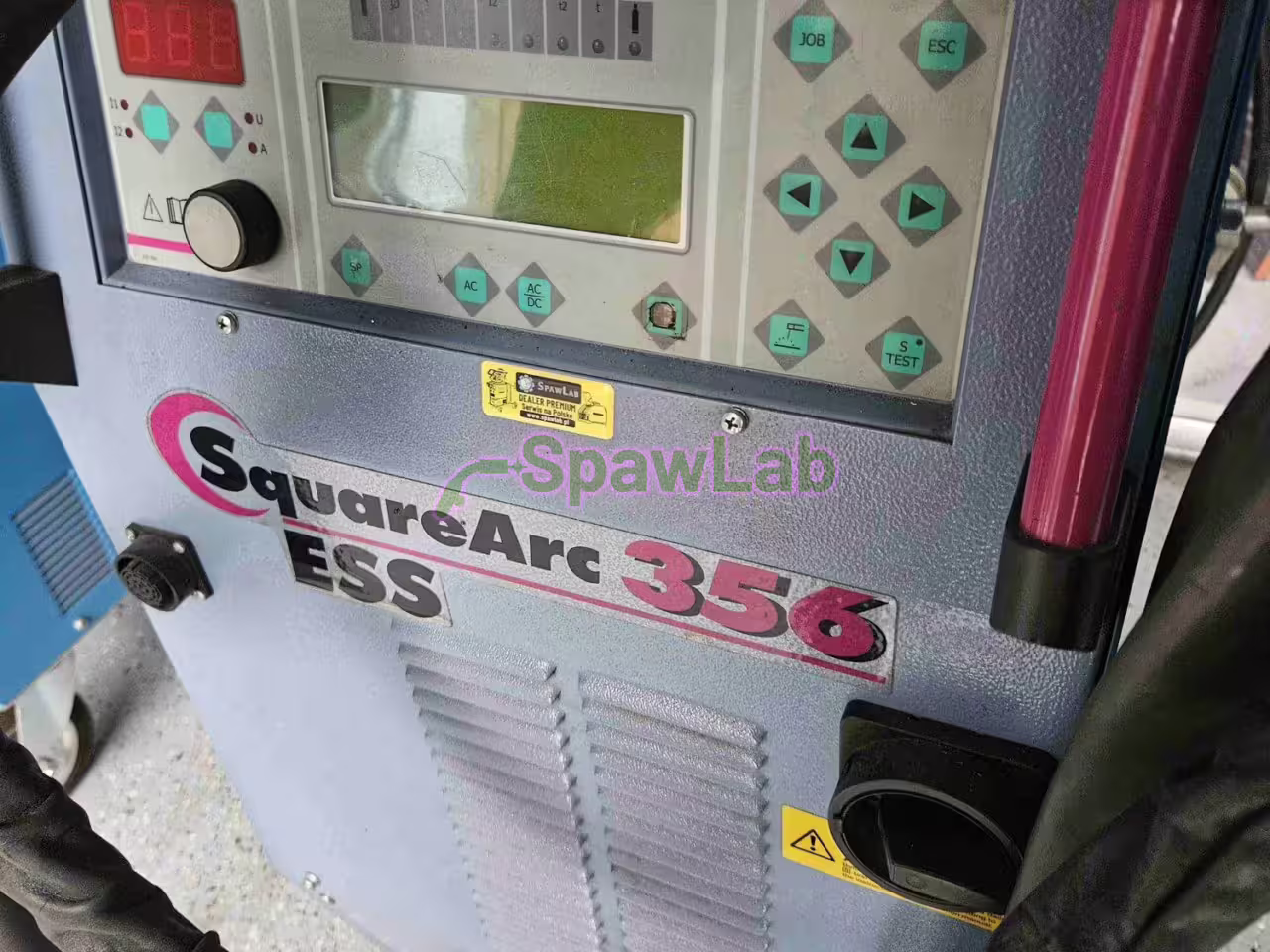

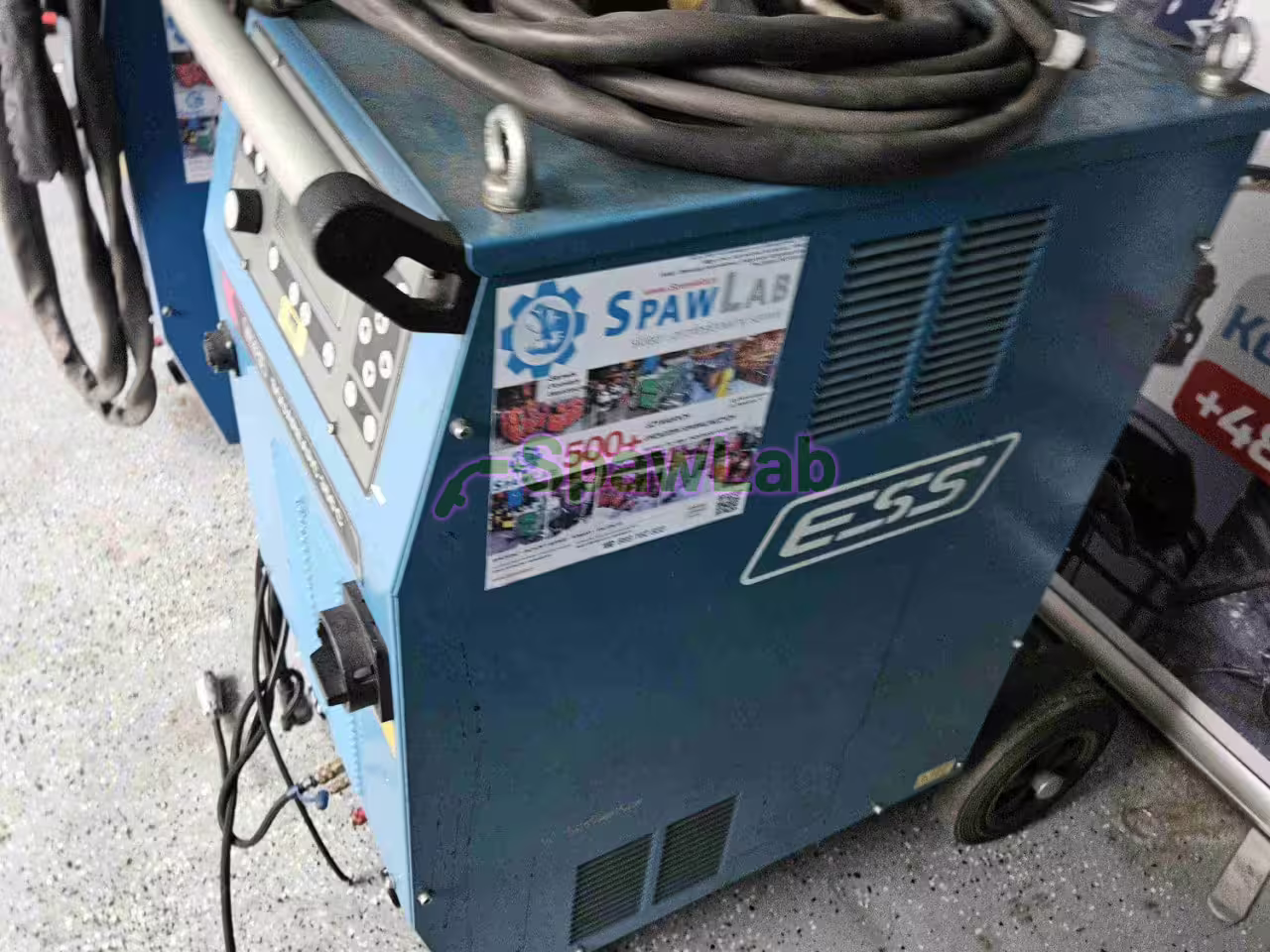

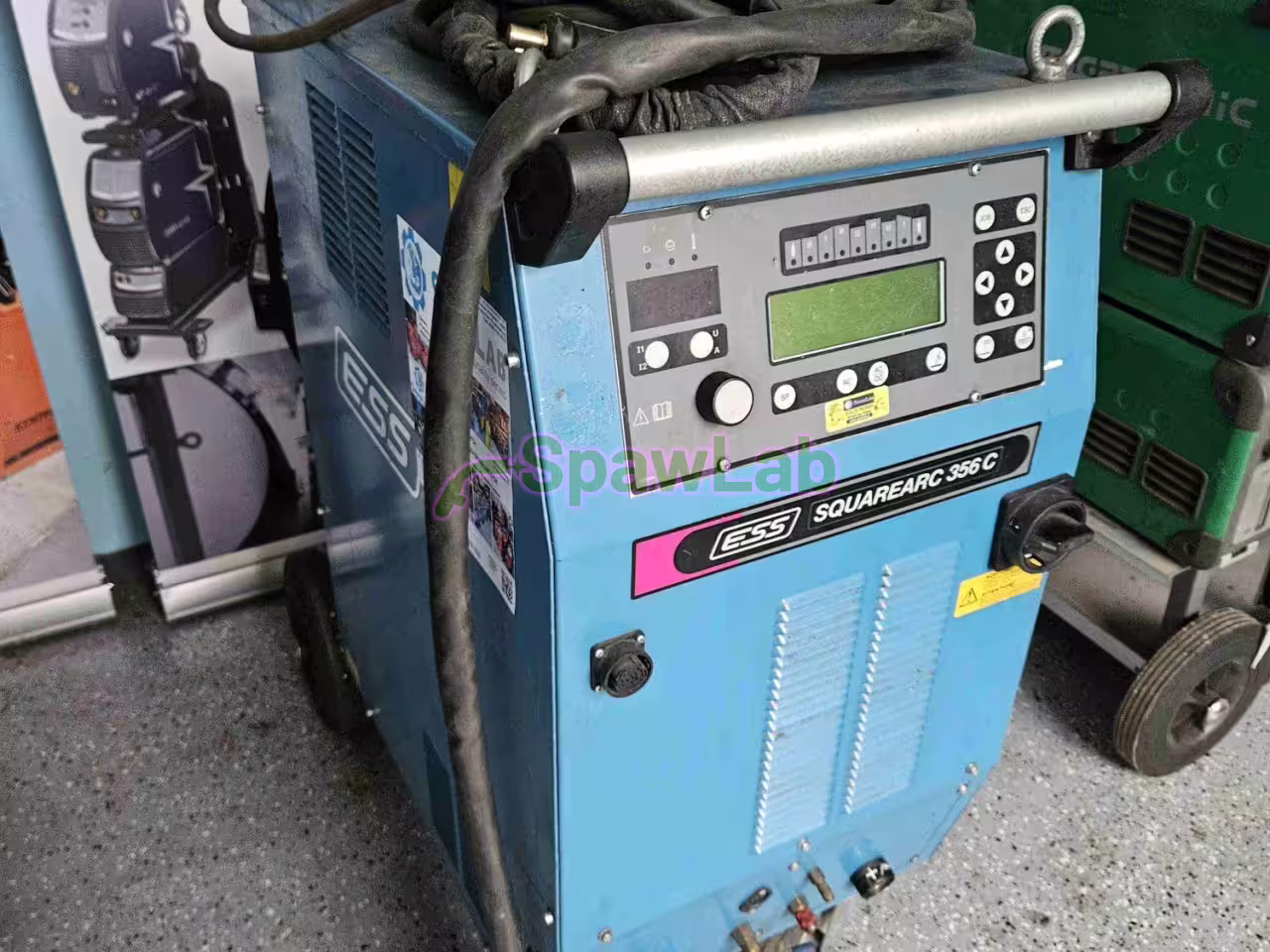

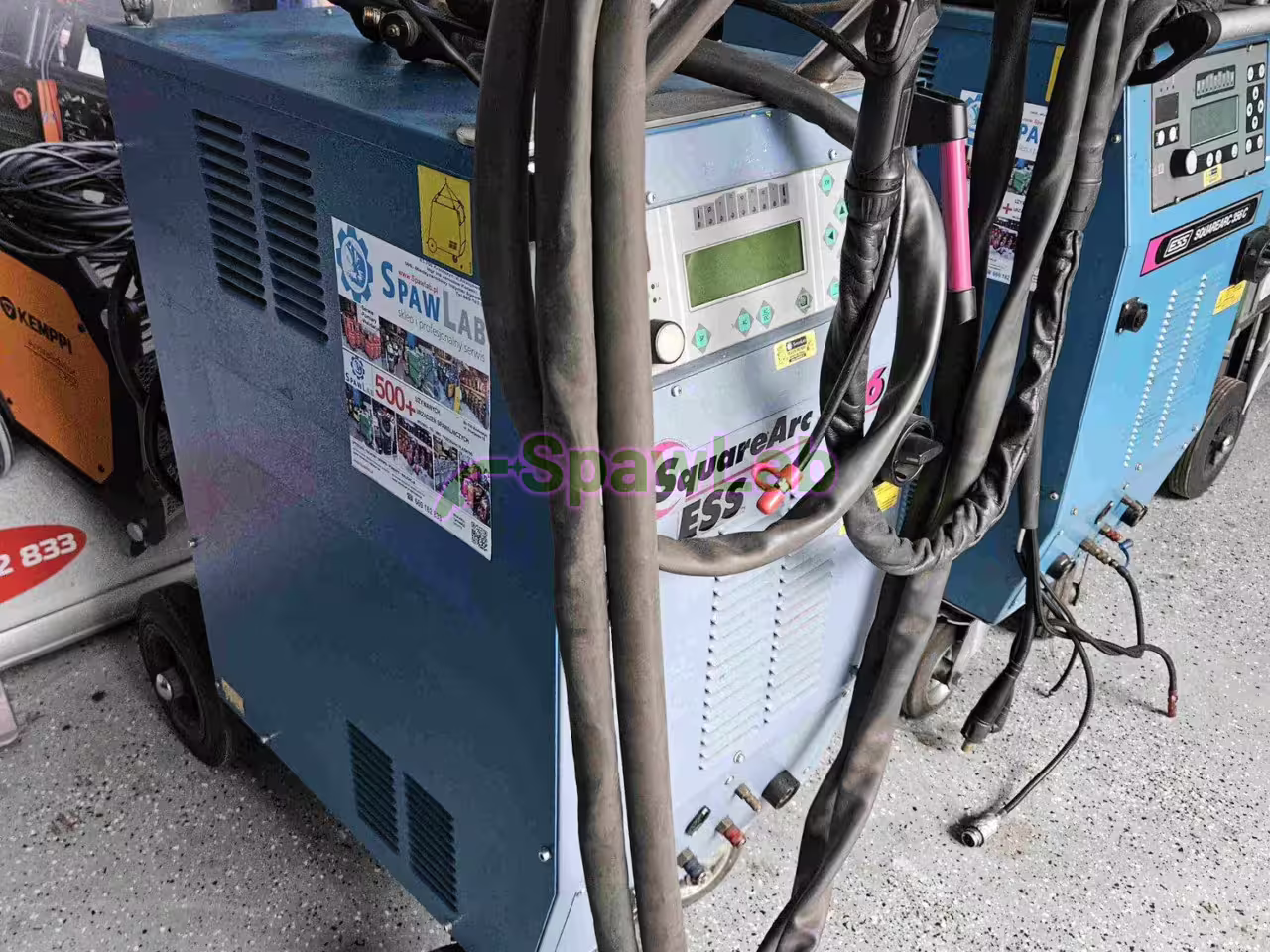

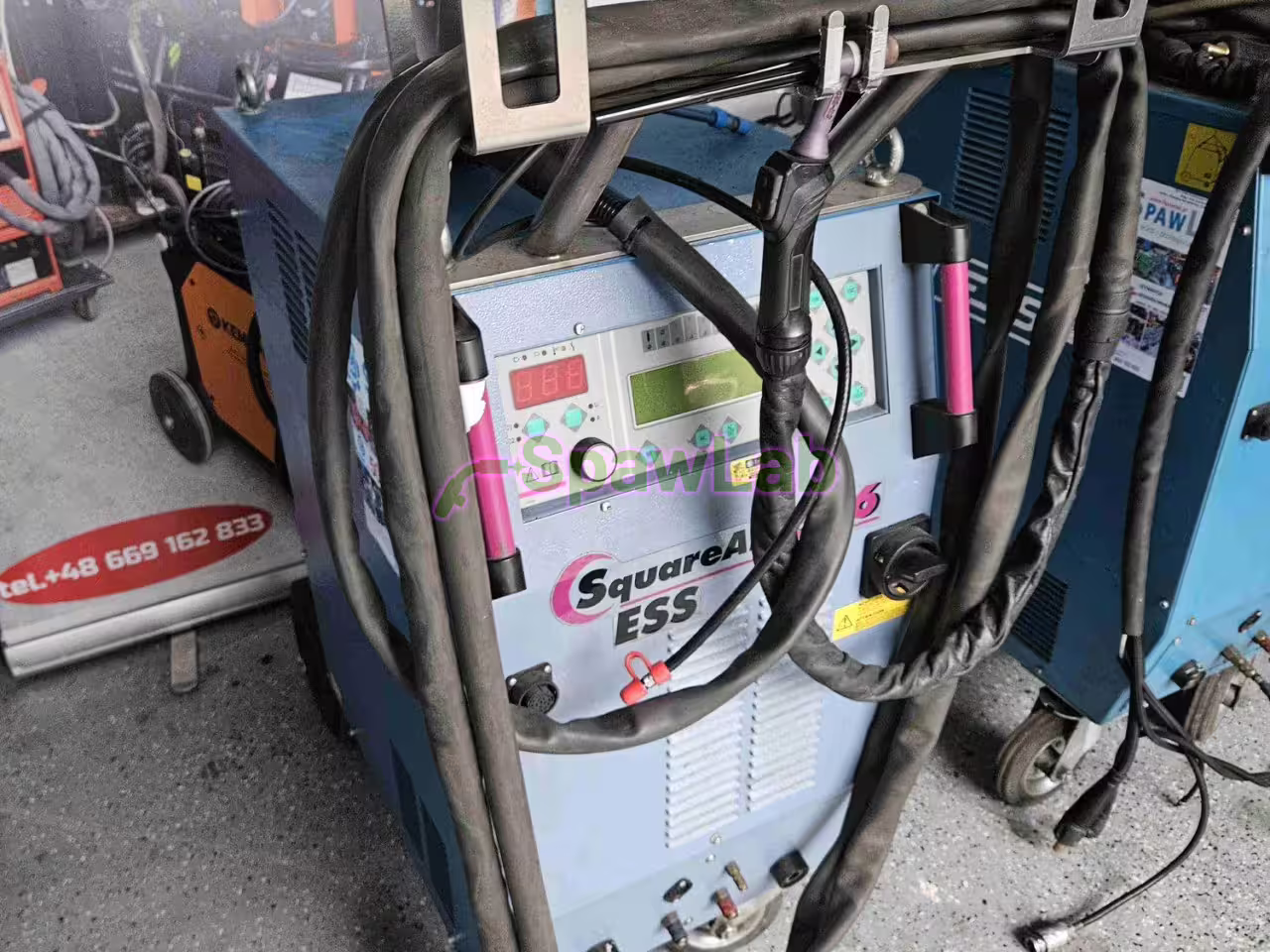

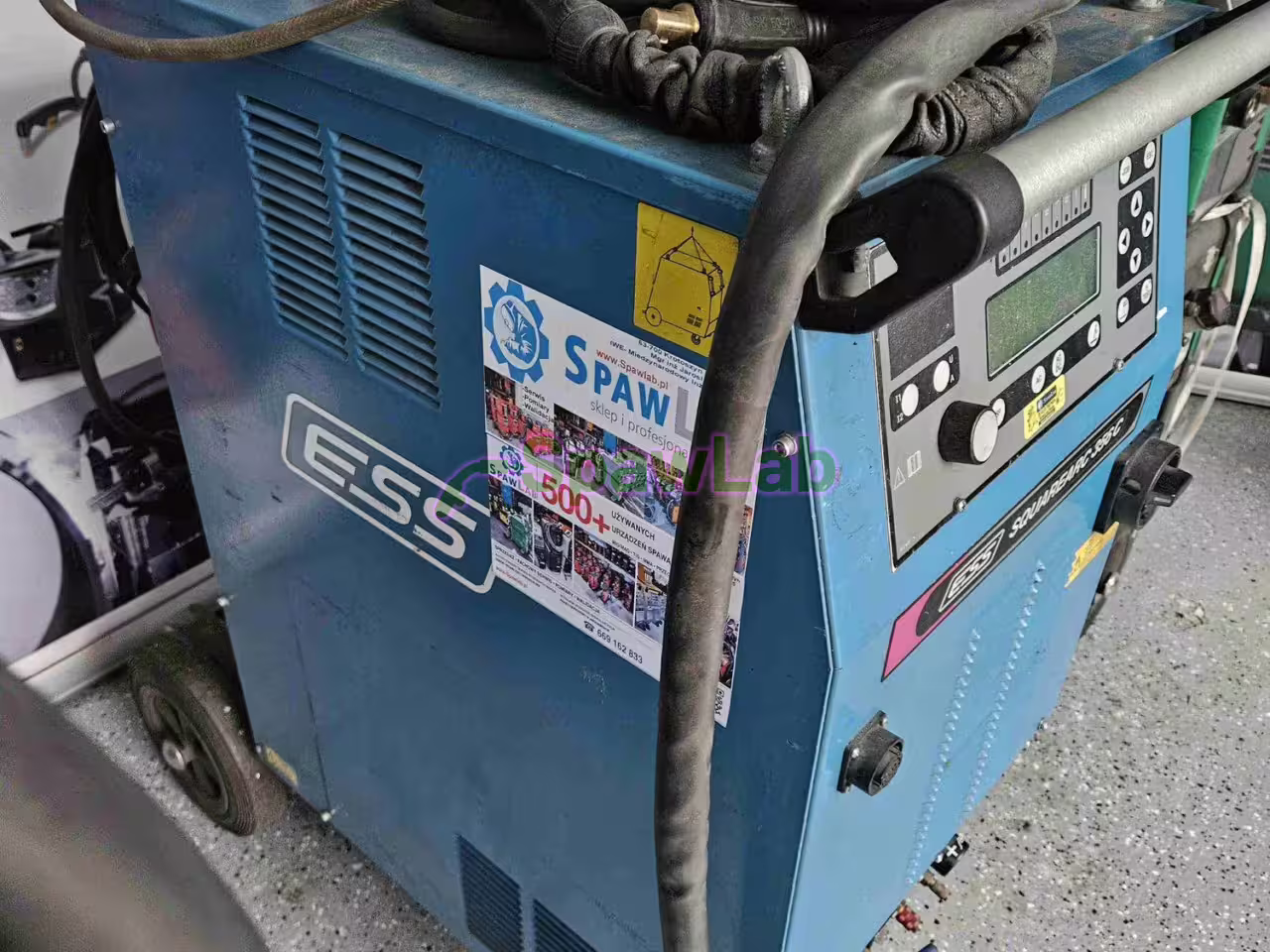

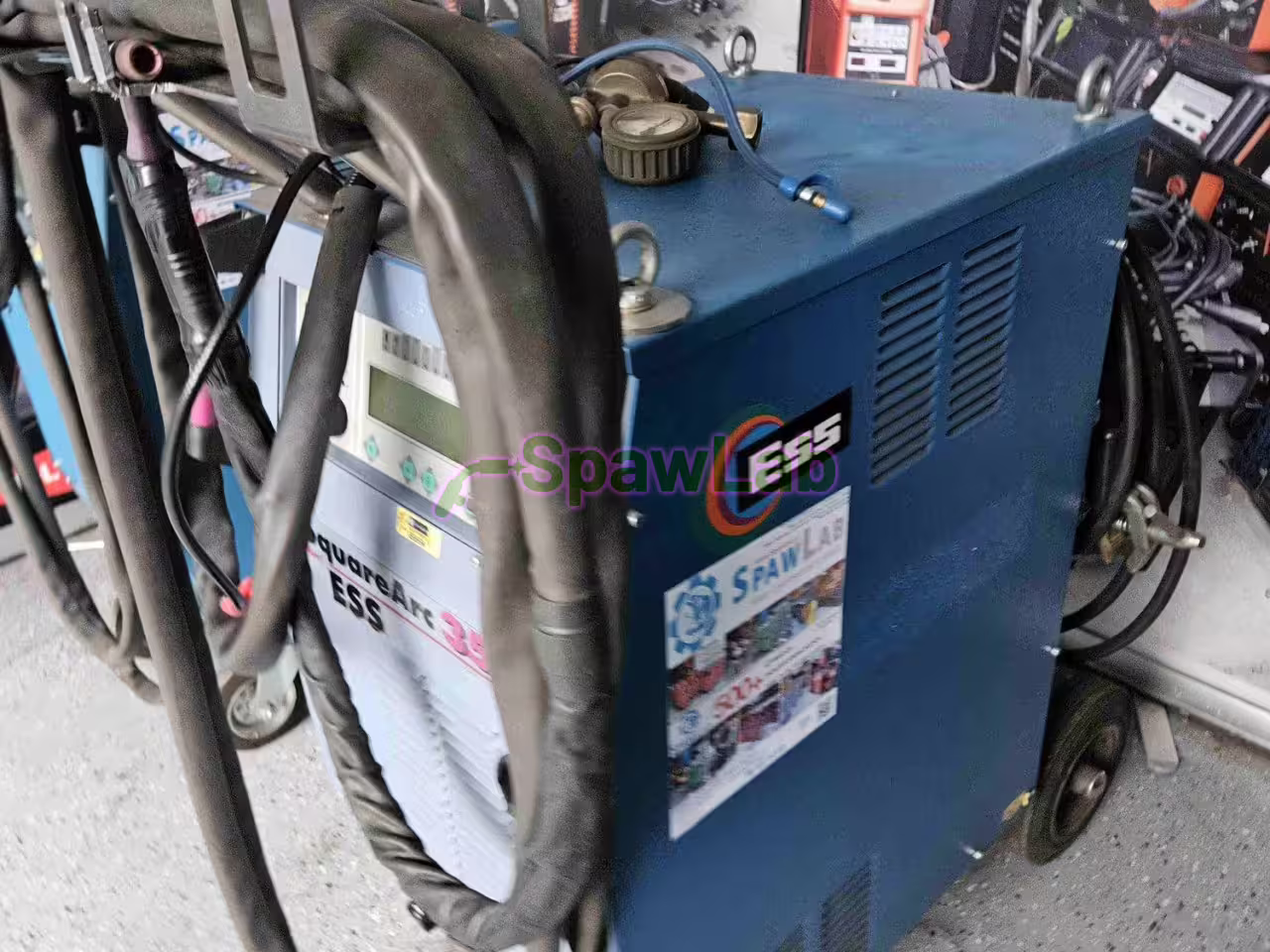

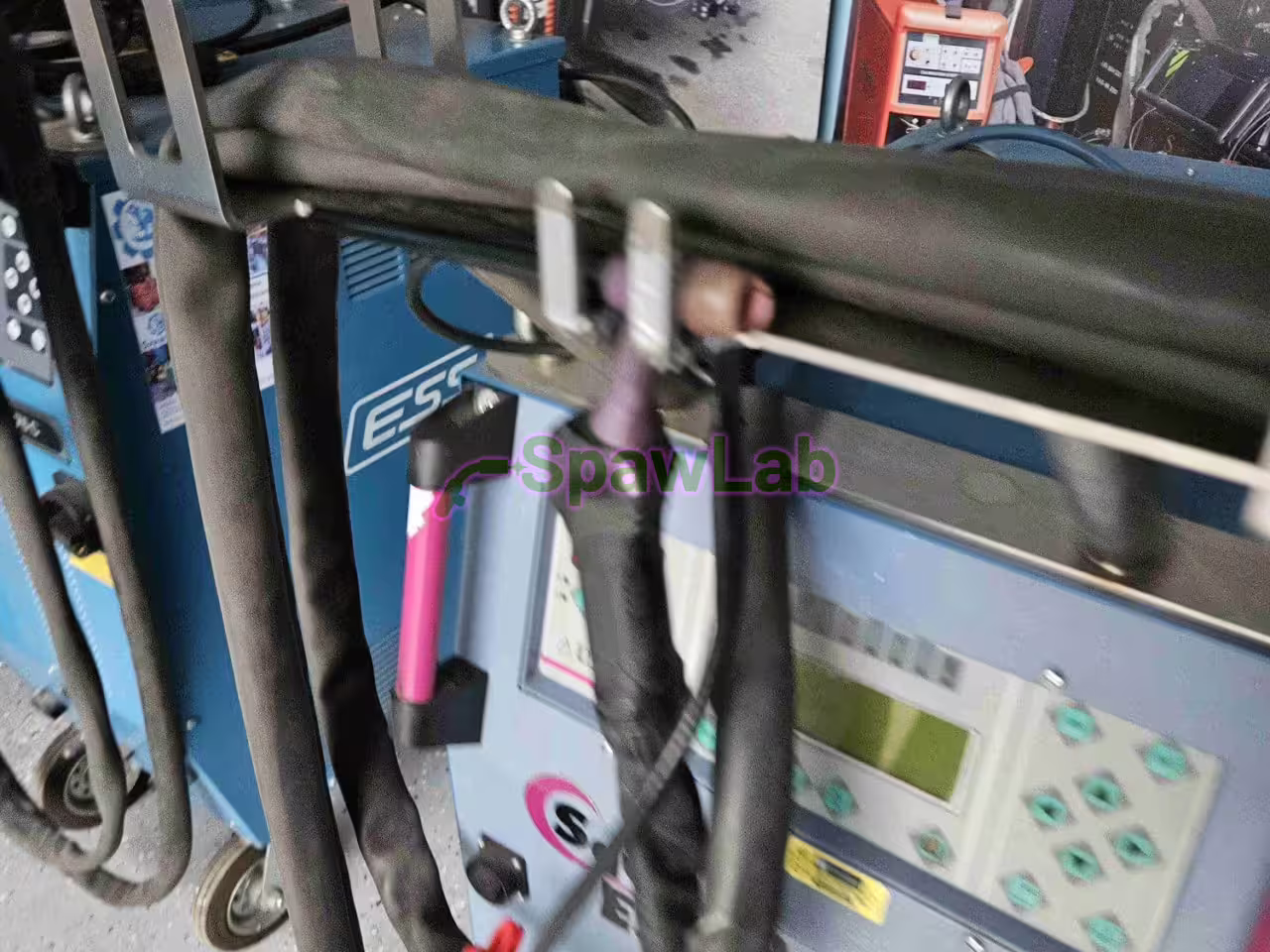

Cena dotyczy jednej sztuki. Pierwszy egzemplarz ma szarą płytę czołową z napisem SquareArc ESS 356, drugi niebieską obudowę z napisem Squarearc 356 C. Układ panelu i wyposażenie są w obu takie same. Napisz, który wolisz, albo weź oba.
Na co zwrócić uwagę
Ta maszyna wymaga zabezpieczenia 25 A zwłocznego przy zasilaniu 3 x 400 V, czyli mocniejszego przyłącza niż 276C, której wystarcza 16 A. Oba panele mają przycisk SP. ESS sprzedawał do tej serii osobno opcję Speed Puls do 3000 Hz. Czy jest aktywna w wybranej sztuce, sprawdzimy na uruchomionej maszynie i pokażemy wynik przed wysyłką.
ESS zakończył produkcję w 2013 roku, a te sztuki serwisujemy u nas w Krotoszynie w ramach pakietu serwisowego. Argonu, wolframu i prętów TIG nie dokładamy. Obudowy mają ślady użytkowania widoczne na zdjęciach.
Pytania o ESS Squarearc 356C
Jaką grubość aluminium pospawam ESS Squarearc 356C?
Orientacyjnie przyjmuje się około 40 A na milimetr, więc 356C ma zapas prądu na aluminium do około 8 mm. Powyżej około 4 mm złącza doczołowe ukosujesz i spawasz wielościegowo. 350 A masz przy 60% cyklu, do pracy ciągłej licz 270 A.
Czy 356C nadaje się do pracy zmianowej w produkcji?
Tak. 270 A przy 100% cyklu pracy w 40°C i wbudowane chłodzenie cieczą pozwalają spawać ciągle prądem do 270 A, bez przerw na studzenie źródła.
Jakie przyłącze prądu jest potrzebne?
3 x 400 V z zabezpieczeniem 25 A zwłocznym, na przykład gniazdo CEE 32 A.
Czy do ESS Squarearc są jeszcze części i serwis?
Firma ESS z Bad Waldsee ogłosiła upadłość w 2013 roku, a serwis jej maszyn od 2014 roku prowadziła firma Dinse. Obie sztuki serwisujemy u nas w Krotoszynie.
Czym 356C różni się od 276C?
Ten sam układ obsługi co w ESS Squarearc 276C, ale 350 A zamiast 270 A, 270 A zamiast 220 A przy 100% cyklu pracy i elektrody MMA do 6,0 mm zamiast 5,0 mm.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok pakietu serwisowego: czyszczenie, przegląd podstawowy i pomiary elektryczne. Protokół z pomiarów jest w płatnym pakiecie serwisowym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
