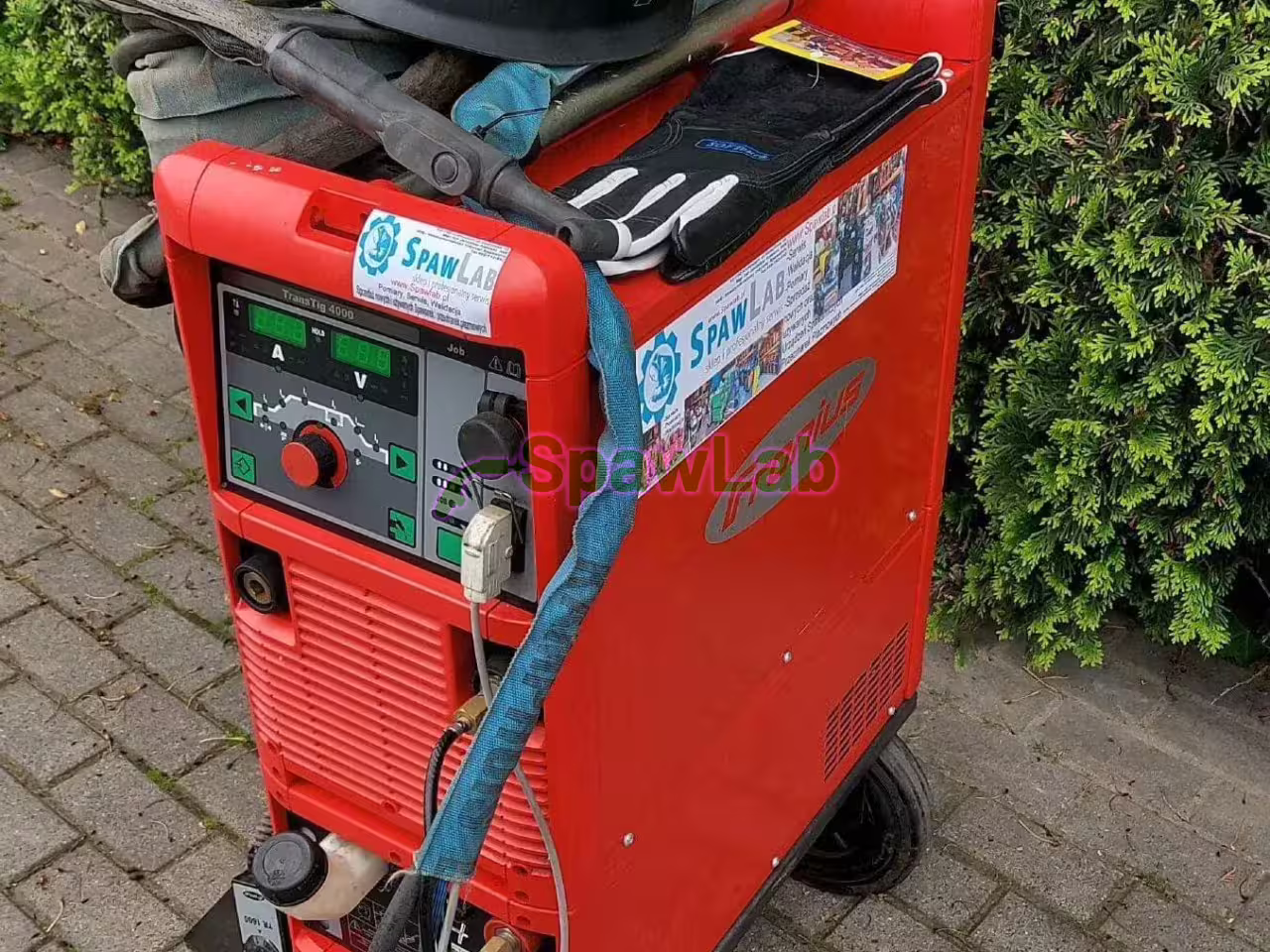

Fronius TransTig 4000 (TIG DC)
Spawarka Fronius TransTig 4000 to wysoce przemysłowe, cyfrowe źródło prądu opierające się na niezwykle wydajnej architekturze inwerterowej. Maszyna dostarcza zaawansowanym operatorom moc dochodzącą do 400 amperów, utrzymując w pełni stabilny, zjonizowany łuk spawalniczy nawet przy 100-procentowym cyklu obciążenia dla surowej wartości 310 A. Sprzęt ten powstał z myślą o najwyższych wymogach inżynieryjnych w metodzie TIG DC, obsługując pewne łączenie rurociągów przesyłowych, czystych instalacji spożywczych oraz grubościennych obudów ze stali nierdzewnej i kwasoodpornej. Zastosowanie chłodzenia cieczą wraz z fabrycznym, ośmiometrowym pakietem przewodów palnika powiększa zasięg oraz pozwala na wykonywanie długotrwałych zadań roboczych w optymalnie bezpiecznym, niskotemperaturowym reżimie obciążenia uchwytu.

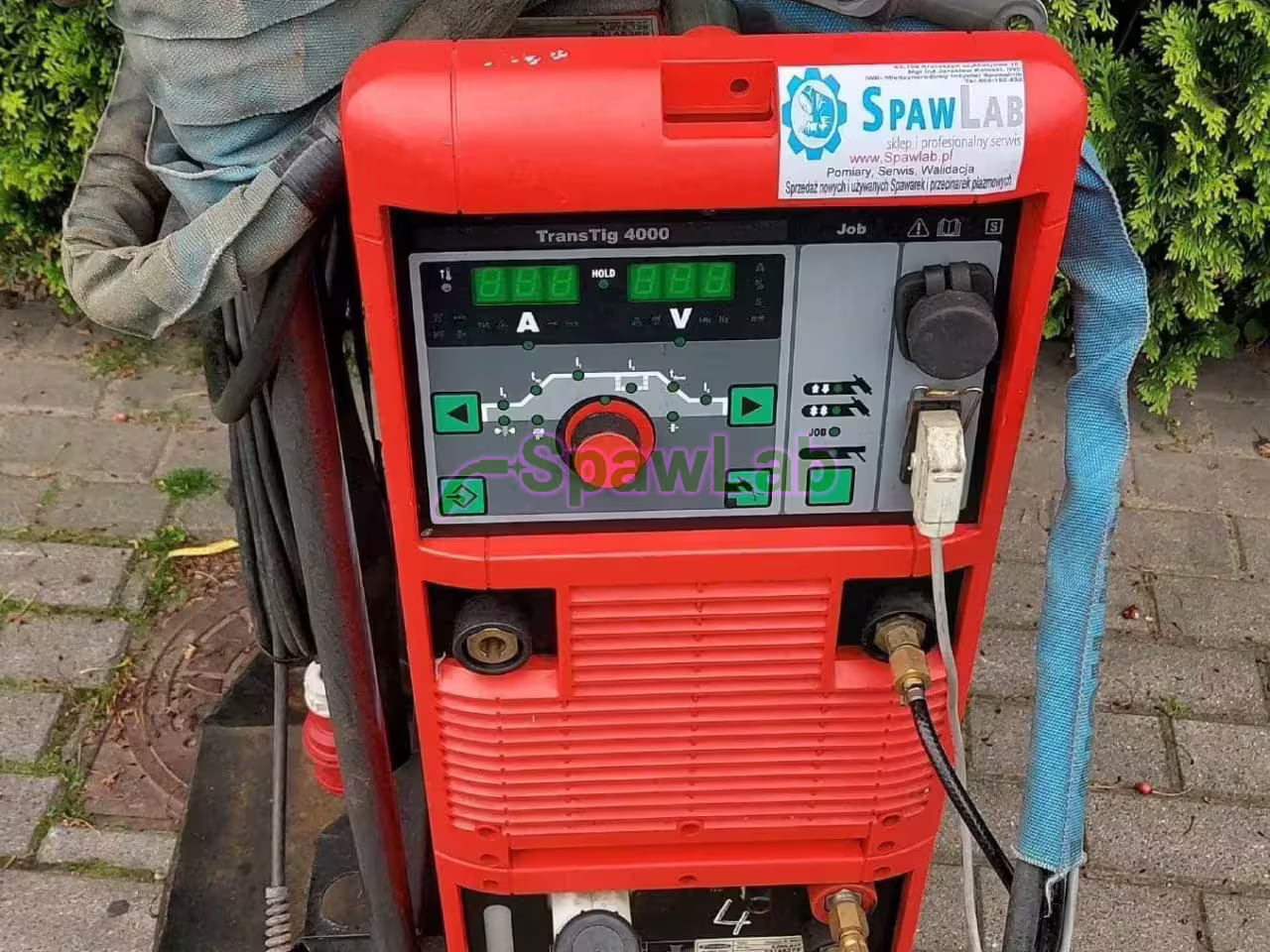

Omawiany model austriackiej marki charakteryzuje się mocno rozbudowanym, cyfrowym panelem sterowniczym, umożliwiającym wysoce precyzyjną kalibrację takich procesów procesów jak sekwencyjne spawanie pulsujące czy też dedykowane sczepianie punktowe przy użyciu algorytmu TAC. Urządzenie zachowuje jednocześnie stuprocentową zgodność z wymogami manualnego sterowania poprzez moduły 2-taktu oraz 4-taktu, posiadając zasobne archiwum dla spersonalizowanych receptur w menu zwanym Job Mode. Za sprawą przemyślanej mobilności gwarantowanej przez zintegrowany wózek jezdny sprzęt, urządzenie odnajduje się zarówno na posadzkach warsztatów stacjonarnych, jak i przy wymagającym montażu zbiorników ciśnieniowych w ciężkich rejonach stoczniowych.
Dla kogo jest ten sprzęt?
Przemysł chemiczny
Farmacja i sektor spożywczy
Montaż rurociągów B2B
Stocznie
Farmacja i sektor spożywczy
Montaż rurociągów B2B
Stocznie

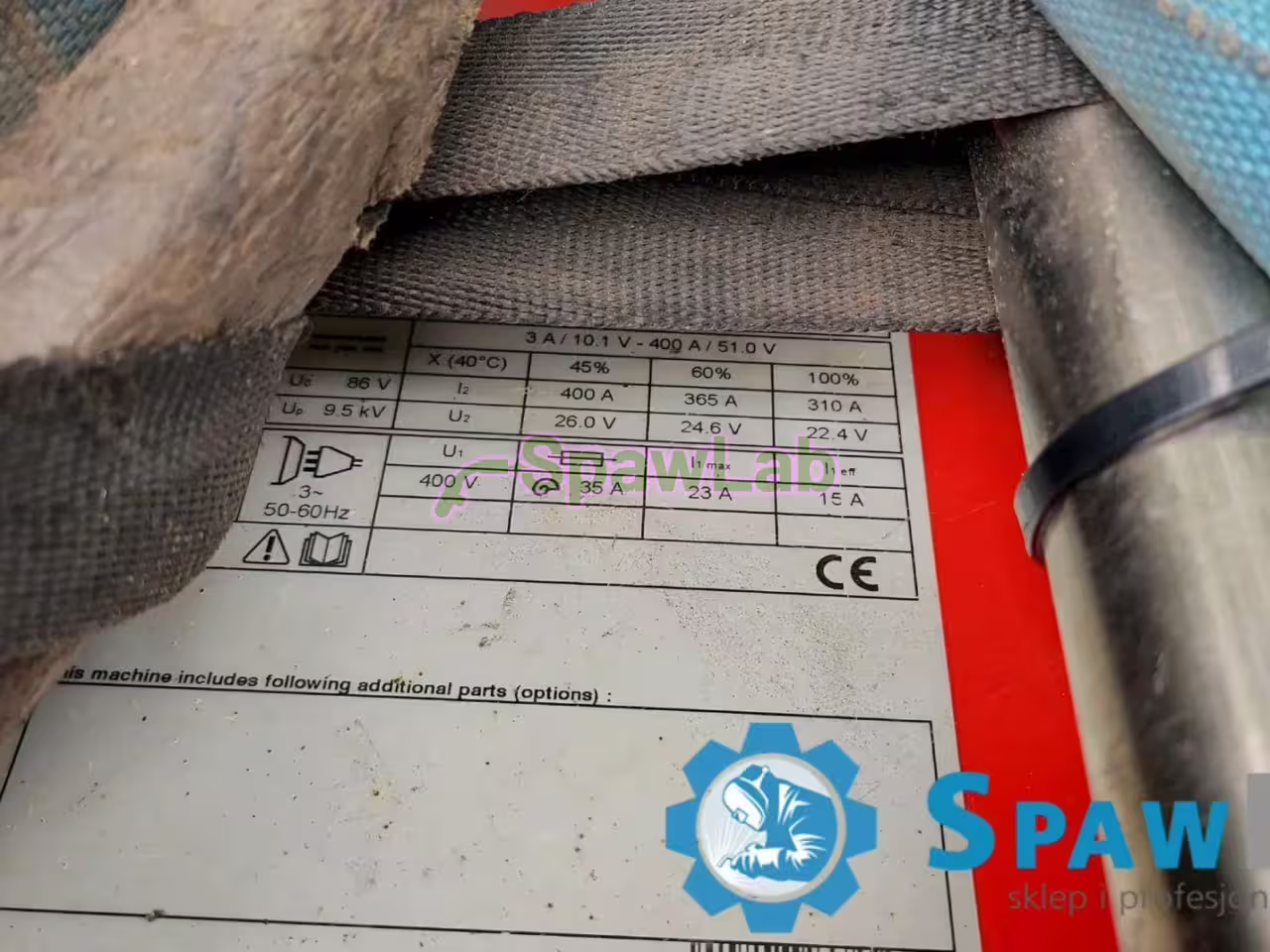

Specyfikacja techniczna (DTR)
| Napięcie zasilania | 3 x 400 V |
| Napięcie biegu jałowego | 86 V |
| Maksymalny prąd spawania TIG | 400 A (przy 45% cyklu obciążenia) |
| Prąd spawania ciągłego | 310 A (przy 100% cyklu obciążenia) |
| Procesy spawalnicze | TIG DC, MMA |
| Technologia budowy | Cyfrowy inwerter |
| Zintegrowany układ chłodzenia | Chłodnica cieczy (układ wodny) |
| Zajarzenie łuku | Bezstykowe (HF) / Stykowe (Touchdown) |
| Waga systemu spawalniczego | 200 kg |
Zaawansowana analiza technologii i funkcji
A) Budowa, osprzęt i chłodzenie
Zaawansowane cyfrowe źródło inwerterowe
Źródło prądu oparto na nowoczesnych modułach inwerterowych sterowanych w pełni cyfrowym układem mikroprocesorowym. Pozwala to na niezwykle szybką reakcję maszyny na najdrobniejsze wahania rezystancji łuku, co natychmiastowo stabilizuje płynący prąd roboczy. Taka charakterystyka pracy sprzyja precyzyjnemu łączeniu trudnych technicznie detali, w tym stopów specjalnych wymagających wyjątkowo równej porcji energii cieplnej. Podstawowym ograniczeniem wysokiej czułości elektroniki inwerterowej jest bezwzględny wymóg regularnego serwisowania i przedmuchiwania wnętrza obudowy z agresywnego pyłu szlifierskiego, który osiada na płytkach układu scalonego.
Zintegrowany moduł chłodzenia cieczą
Model TransTig 4000 został fabrycznie sprzęgnięty z chłodnicą wodną, która stale wtłacza płyn chłodniczy w obieg dedykowanego, ośmiometrowego uchwytu TIG załączonego w zestawie. Aktywne odbieranie nadmiaru energii cieplnej z korpusu palnika zauważalnie obniża temperaturę miedzianych elementów eksploatacyjnych podczas długotrwałej pracy z potężnym natężeniem prądu. Rozwiązanie to jest bezwzględnie wymagane na zrobotyzowanych oraz manualnych stanowiskach produkcji rur stalowych, gdzie przetapianie ciągłych styków generuje ogromne obciążenia termiczne na rękojeść. Wymierną niedogodnością jest ciągły obowiązek monitorowania stężenia i poziomu specjalistycznego chłodziwa w urządzeniu, gdyż jego niedobór szybko skutkuje stopieniem wrażliwego układu wodnego.
B) Panel, sterowanie i automatyka
Tryb pracy 2T i 4T (Dwutakt / Czterotakt)
Maszyna dostarcza operatorowi bezpośrednią możliwość przełączania pomiędzy standardowym cyklem pracy dwutaktowej oraz wysoce ergonomicznym systemem czterotaktowym (4T). Uaktywnienie opcji 4T podtrzymuje nieustanne jarzenie plazmy po krótkim wciśnięciu przycisku na rękojeści, uwalniając nadgarstek spawacza z niepotrzebnego, izometrycznego zacisku rączki. Udogodnienie to znakomicie wspomaga precyzyjne operowanie gorącym spoiwem na długich, wielometrowych liniach spawalniczych oraz podczas wymagającej budowy skomplikowanych rurociągów procesowych bez przerywania struktury. Praca w procedurze czterotaktu wymaga z kolei od użytkownika doskonałego wyczucia ułamków sekund podczas finalnego wygaszania złącza w celu uaktywnienia fazy spokojnego opadania prądu bez defektów w licu.
Zajarzenie bezstykowe (HF) i stykowe (Touchdown)
Płyta główna maszyny integruje obwód wysokiej częstotliwości (HF) przeznaczony do bezdotykowego zajarzenia łuku w paśmie gazu, z użytecznym trybem kontaktowym (Touchdown) w ramach potrzeb operatora. Inicjacja przy użyciu jonizacji HF całkowicie zapobiega ukrytemu ryzyku wtrącenia twardych cząstek kruchego wolframu do wewnętrznej struktury powstającej spoiny szczelnej. Metoda wysokoczęstotliwościowa dominuje w rygorystycznych konstrukcjach spawanych z branży gazowniczych rurociągów przesyłowych i zbiorników ciśnieniowych badanych defektoskopowo promieniowaniem rentgena. Należy stanowczo pamiętać, że silna emisja promieniowania fal HF może poważnie zakłócać pracę sąsiednich, niezabezpieczonych maszyn numerycznych i czułych komputerów zlokalizowanych na tej samej linii fabryki.
Pamięć programów spawalniczych (Job Mode)
Oprogramowanie układowe zaawansowanej konsoli zawiera specjalistyczny moduł Job Mode, który pozwala inżynierowi na zapisanie kilkudziesięciu różnych konfiguracji prądowych i czasowych prosto do pamięci trwałej inwertera. Dzięki zaimplementowaniu tego podsystemu możliwe jest bezzwłoczne wywołanie optymalnej receptury narzuconej dla konkretnej grubości materiału bez zbędnego, ryzykownego manipulowania suwakami. Archiwizowanie rygorystycznych parametrów ciągłej pracy to absolutny wymóg audytowy w zakładach produkujących ściśle standaryzowane, seryjne oprzyrządowanie farmaceutyczne czy motoryzacyjne. Proces żmudnego wprowadzania poszczególnych zmiennych do cyfrowego banku pamięci nakłada jednocześnie na brygadzistów konieczność biegłego zrozumienia interfejsu numerycznego oraz hierarchii ukrytych podkatalogów maszyny.
C) Funkcje spawalnicze i procesy specjalne
TIG Puls (Spawanie prądem pulsującym)
Inteligentny inwerter przetwarza generowany stały prąd na cykle pulsacyjne, płynnie przeplatając szczytowe impulsy grzejące obwód z bazowymi pauzami wychładzającymi roztworzoną stal. Taka powtarzalna cykliczność wyraźnie ogranicza sumaryczną ilość wprowadzanego ciepła termicznego do elementu łączonego, zachowując bezwzględnie głęboką penetrację czystego przetopu bez nadtapiania obrzeży krateru. Funkcjonalność aktywnego pulsu chroni detal i ratuje strukturę podczas spawania mocno podatnych na deformacje powierzchniowe blach cienkich ze stopów kwasoodpornych i narzędziowych. Skuteczne wdrożenie poprawnej w fizycznym odczuciu pulsacji wymaga jednak od spawacza zdefiniowania co najmniej kilku parametrów częstotliwościowych, co zauważalnie spowalnia wstępny proces kalibracji spawarki przy nowych formatach stali.
Funkcja TAC (Szybkie sczepianie punktowe)
Układ obróbki cyfrowej Fronius wykorzystuje unikalny, chroniony program TAC do błyskawicznego, silnego formowania małych zgrzewów, generując gwałtowny wzrost i natychmiastowy spadek dawki uwalnianej energii. Powoduje to silnie wymuszone, błyskawiczne zlanie się obydwu stykających się krawędzi formowanego materiału z pominięciem powolnej potrzeby ręcznego dostarczania drutu w płomień ze strony asystującego technika. Algorytm procedury TAC odczuwalnie upraszcza oraz przyspiesza początkowe modelowanie i pozycjonowanie stalowych obudów przemysłowych przed nakładaniem wysoce długich, litych wtopień gazowych. Przeznaczone do tych zadań narzędzie dość słabo znosi jednak asymetrię rur, wymagając idealnego i czystego dolegania do siebie składanych elementów z absolutnie minimalną, milimetrową szczeliną powietrzną.
Spawanie elektrodą otuloną (MMA) z funkcją Anti-Stick
Prezentowany system sterujący pozwala na obsługę uniwersalnego procesu spawania ręcznego (MMA) koordynowaną wraz z kontrolerem Anti-Stick, który w czasie rzeczywistym obserwuje szkodliwy wzrost napięcia zwarciowego. W dokładnym momencie zaobserwowanego wklejenia elektrody do jeziorka chłodzącego urządzenie odcina natychmiastowo napięcie w obwodzie, uniemożliwiając skrajne rozżarzenie rdzenia drutu do czerwoności i zwęglenie cennego topnika. Wykorzystanie metody elektrod otulonych sprawdza się nienagannie podczas incydentalnych prac ślusarskich w silnym wietrze na zewnątrz hali montażowej, gdzie rozproszony gaz argonowy z systemu TIG całkowicie obniżyłby ochronę. Logiczną konsekwencją stałego przełączania okablowania pomiędzy trybem TIG i MMA jest absolutny wymóg każdorazowego przepinania mosiężnego bieguna masy na płycie czołowej oraz utrzymywania pieców suszących na magazynie.
Zastosowania (Aplikacje B2B)
- Orbitalne oraz precyzyjne ręczne spawanie rurociągów przesyłowych w sektorze nowoczesnej obróbki chemicznej.
- Zaawansowana, zautomatyzowana produkcja rurowych wymienników ciepła bazujących na surowcach ze stali kwasoodpornej.
- Tworzenie higienicznych, badanych prześwietleniami kadzi oraz obudów w środowisku farmaceutycznym.
- Prefabrykacja cienkościennych, sterylnych instalacji wentylacyjnych wymagających spoin o nienagannej estetyce powierzchni lica.
- Szybkie i niezwykle równe naprawy grubościennych rur ciepłowniczych na otwartych rygorystycznie halach montażowych.
- Konstrukcja spersonalizowanych balustrad premium przy masowym użyciu algorytmu TAC uodpornionego na żużel zjonizowany.
- Ratunkowe tworzenie złączy konstrukcyjnych na odkrytych placach budowy realizowane inwerterem poprzez obwód dla trybu MMA.
FAQ (pytania techniczne)
Czy Fronius TransTig 4000 obsługuje obieg spawania prądem przemiennym (AC) zaprojektowany dla aluminium?
Nie, zaprezentowany model jest certyfikowanym odłamem inwerterowym do spawania wyłącznie prądem stałym (TIG DC), dedykowanym mocno dla stali czarnej, nierdzewnej, kwasoodpornej oraz wymagających stopów tytanu. Dla rzemiosła z udziałem stopów aluminium producent oferuje wyodrębnioną serię pod nazwą MagicWave.
W jakiej strukturze roboczej sprawdza się wbudowana funkcja modułu Job Mode na zautomatyzowanym zakładzie?
System cyfrowy pozwala kierownikom montażu na zapisanie wyliczonych wartości fizycznych do pamięci obwodów stacji. Bezpośrednio umożliwia to finalnemu spawaczowi wyeliminowanie błędu przeliczeniowego, dając mu do ręki wybór przypisanego cyfrowo profilu odpowiadającego wprost do naświetlanej partii złączy bez regulacji.
