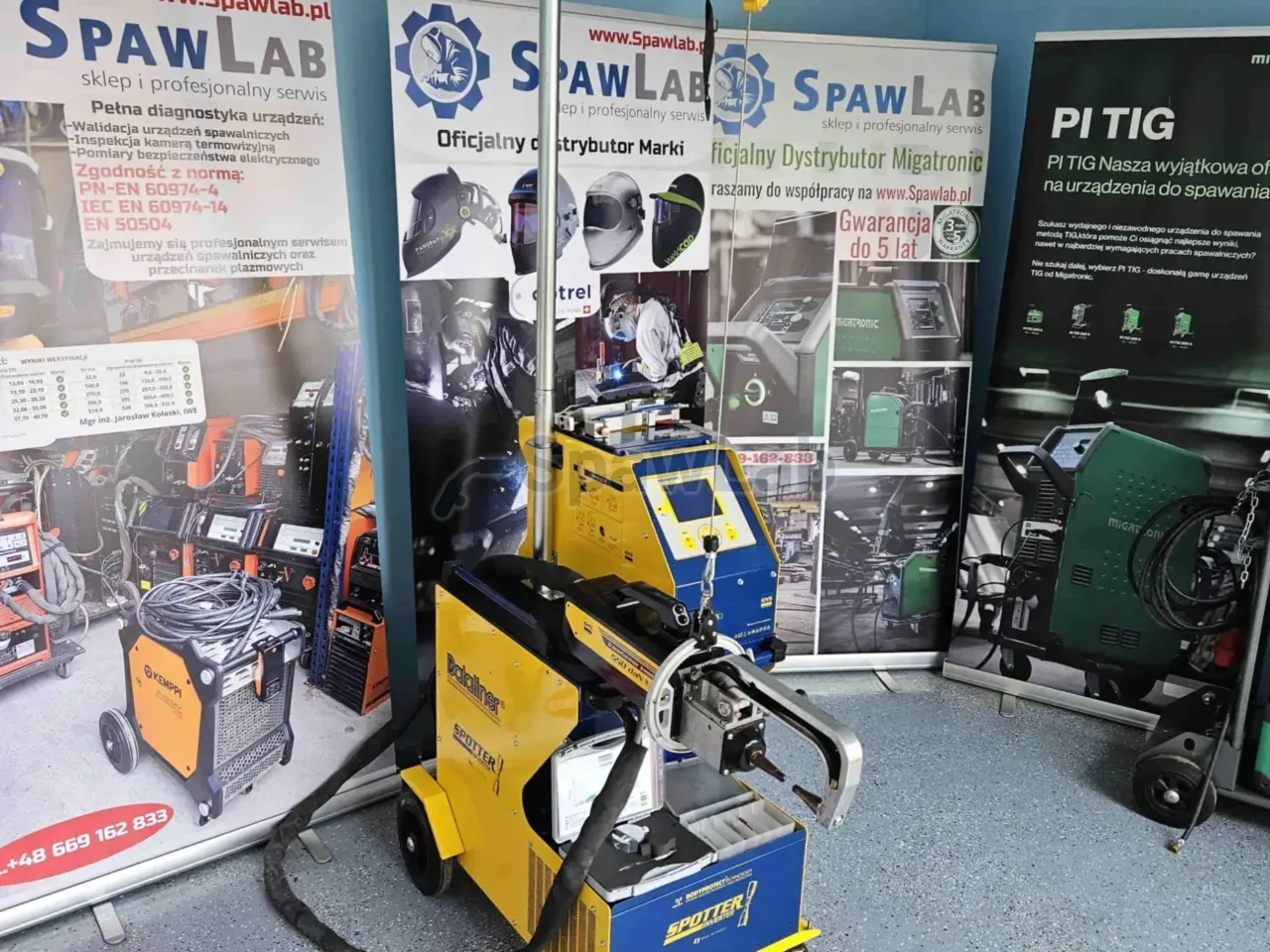

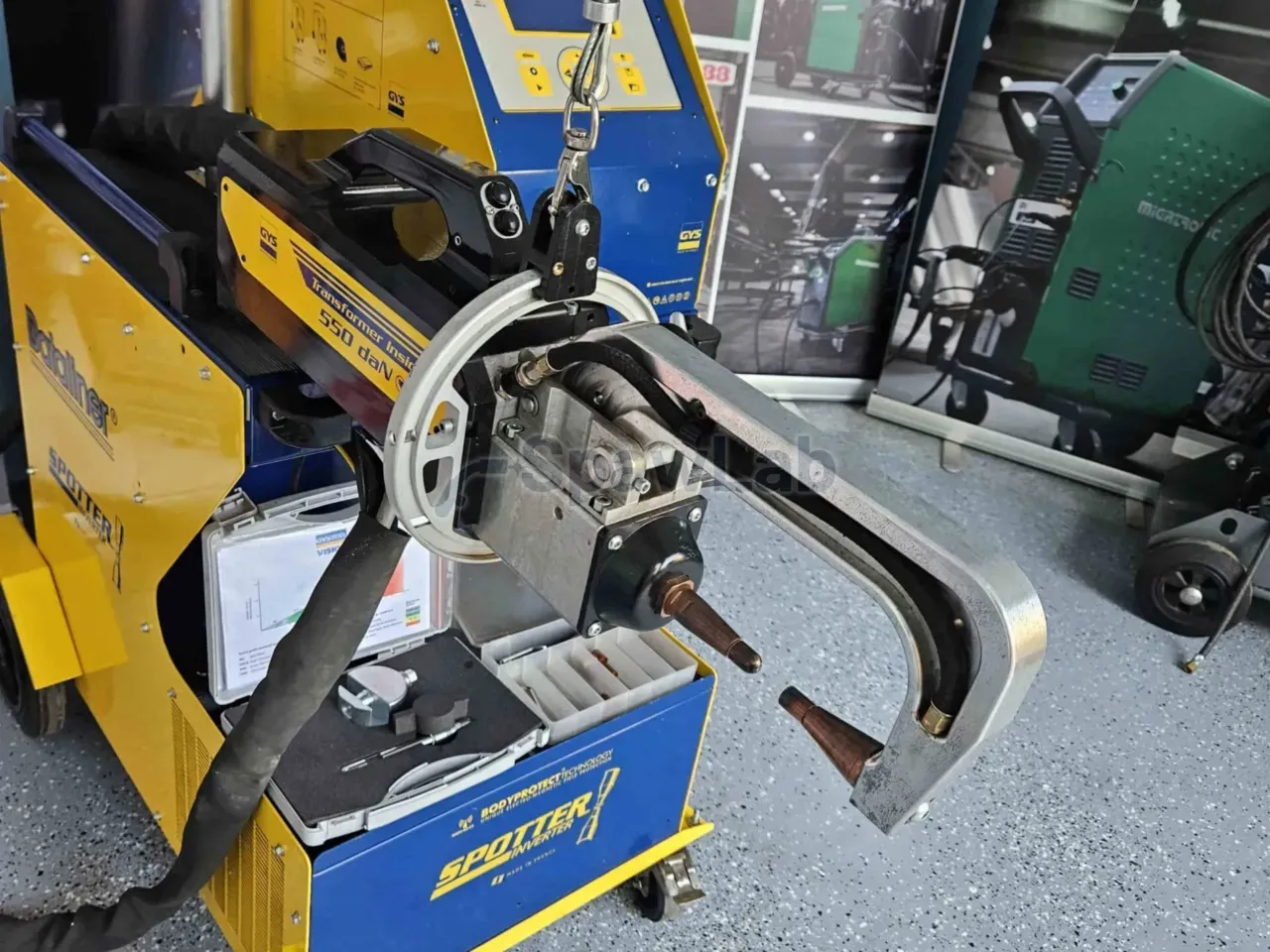

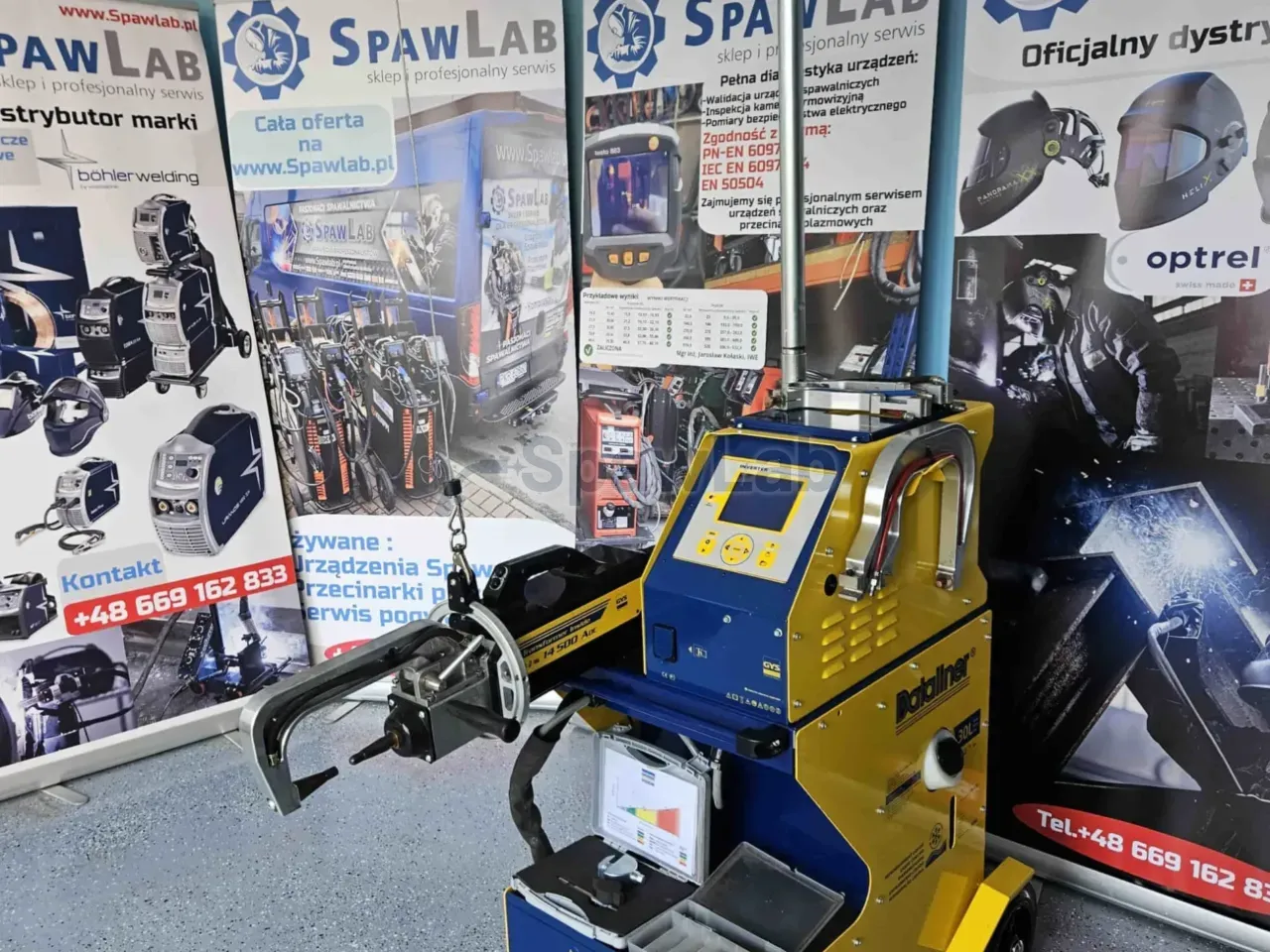

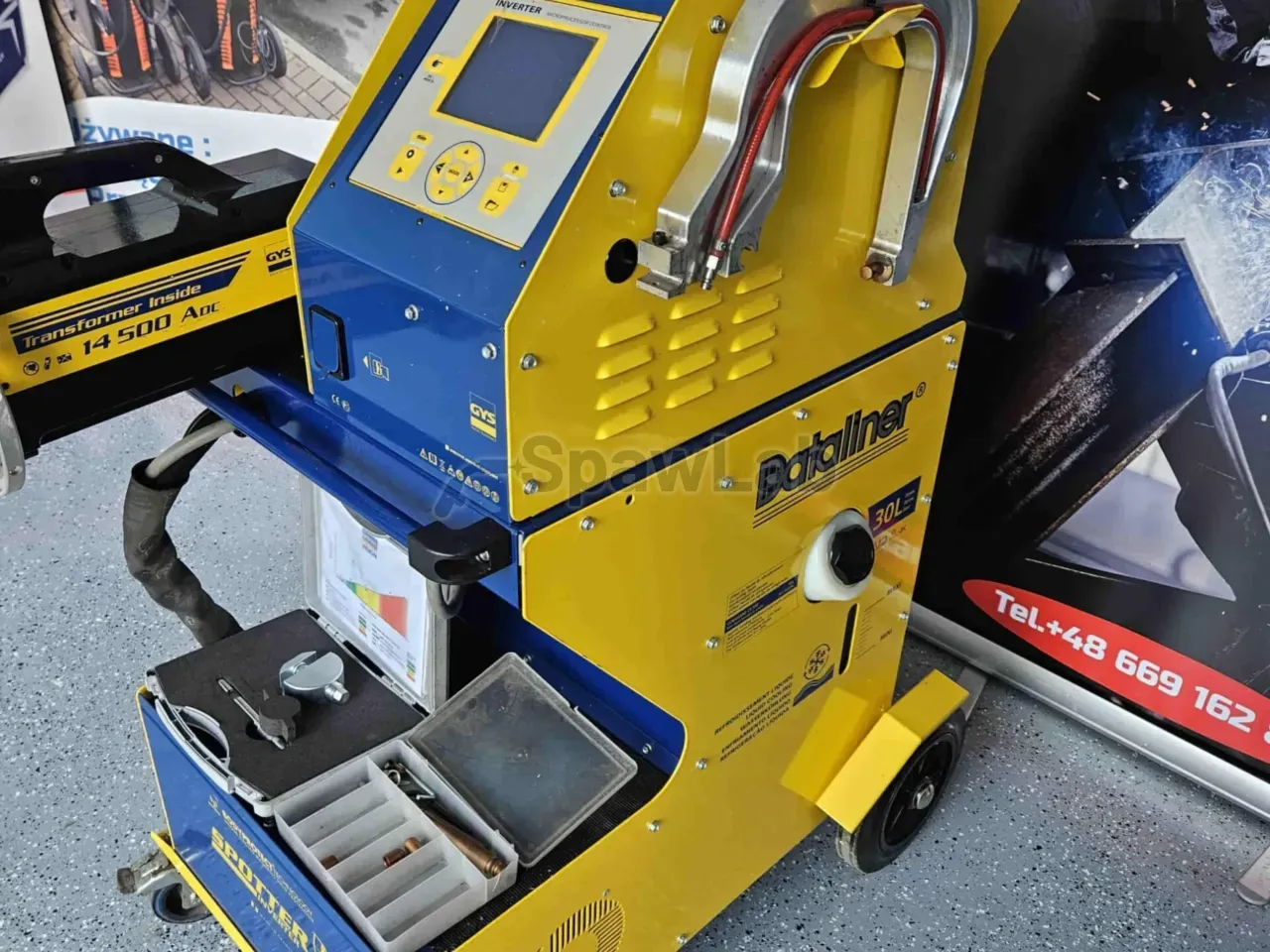

GYS Gyspot Evolution PTI-s7 to inwertorowa zgrzewarka punktowa do blach karoseryjnych, w tym stali borowych, UHSS i martenzytycznych. Kleszcze typu C podają prąd 14 500 A przy sile docisku 550 daN, a transformator siedzi w korpusie kleszczy. Zasilanie to 3 x 400 V, chłodzenie cieczą obsługuje ramiona i transformator.
Do czego ta maszyna
Zgrzewarka odpowiada na materiały, z których buduje się dzisiejsze nadwozia: stale Boron, UHSS i stale martenzytyczne. Prąd zgrzewania 14 500 A trafia bezpośrednio do punktu styku, bez strat na długich przewodach prądowych, bo transformator jest wbudowany w kleszcze. Krótka pętla prądowa daje szybkie narastanie impulsu, a to warunek poprawnego zgrzewania stali borowych bez nadmiernego rozrostu ziarna w strefie wpływu ciepła.
Maszyna trafia do serwisów blacharskich i lakierniczych, które naprawiają nadwozia według procedur producentów pojazdów. Zgrzewa pakiety blach ocynkowanych, przechodzi przez warstwy kleju strukturalnego i rejestruje każdy punkt, więc nadaje się do napraw powypadkowych rozliczanych z ubezpieczycielem. Architektura inwertorowa z transformatorem w kleszczach obniża pobór mocy z sieci, dzięki czemu urządzenie pracuje na zabezpieczeniu 32 A o charakterystyce D.
Sam docisk pneumatyczny 550 daN przy ciśnieniu 7 bar odpowiada za rozłożenie siły na kapturkach elektrod. Wraz z prądem i czasem impulsu to trzy wielkości, które decydują o jądrze zgrzeiny, dlatego maszyna mierzy je i porównuje z zaprogramowanym oknem technologicznym po każdym punkcie.
Funkcje i wyposażenie

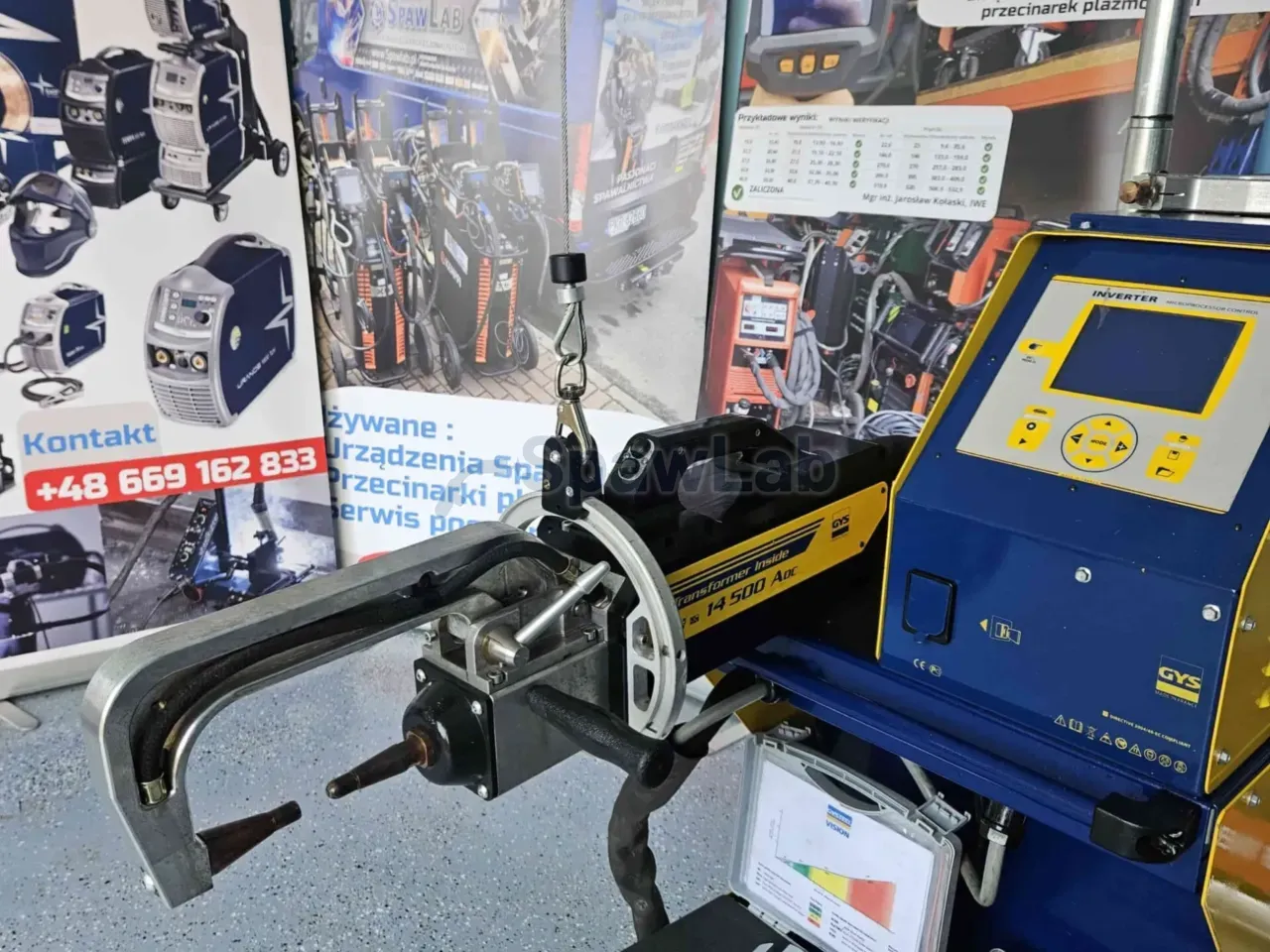

- Technologia PTI z transformatorem w kleszczach typu C: skrócona pętla prądowa ogranicza straty wynikające z reaktancji indukcyjnej, które w zgrzewarkach kablowych sięgają nawet 40% energii wyjściowej.
- Prąd zgrzewania 14 500 A i częstotliwość inwertera 2000 Hz: krótki, stromy impuls buduje jądro zgrzeiny również w stalach borowych.
- Docisk pneumatyczny 550 daN przy ciśnieniu 7 bar: siła zaciskania jest sterowana z panelu i dobierana do pakietu blach.
- Tryb AUTO: układ rozpoznaje rodzaj stali, grubość pakietu, powłoki antykorozyjne i warstwy kleju, po czym sam dobiera docisk oraz profil prądowy.
- Zgrzewanie przez klej strukturalny: osobna faza przebicia warstwy izolacyjnej poprzedza główny impuls prądowy.

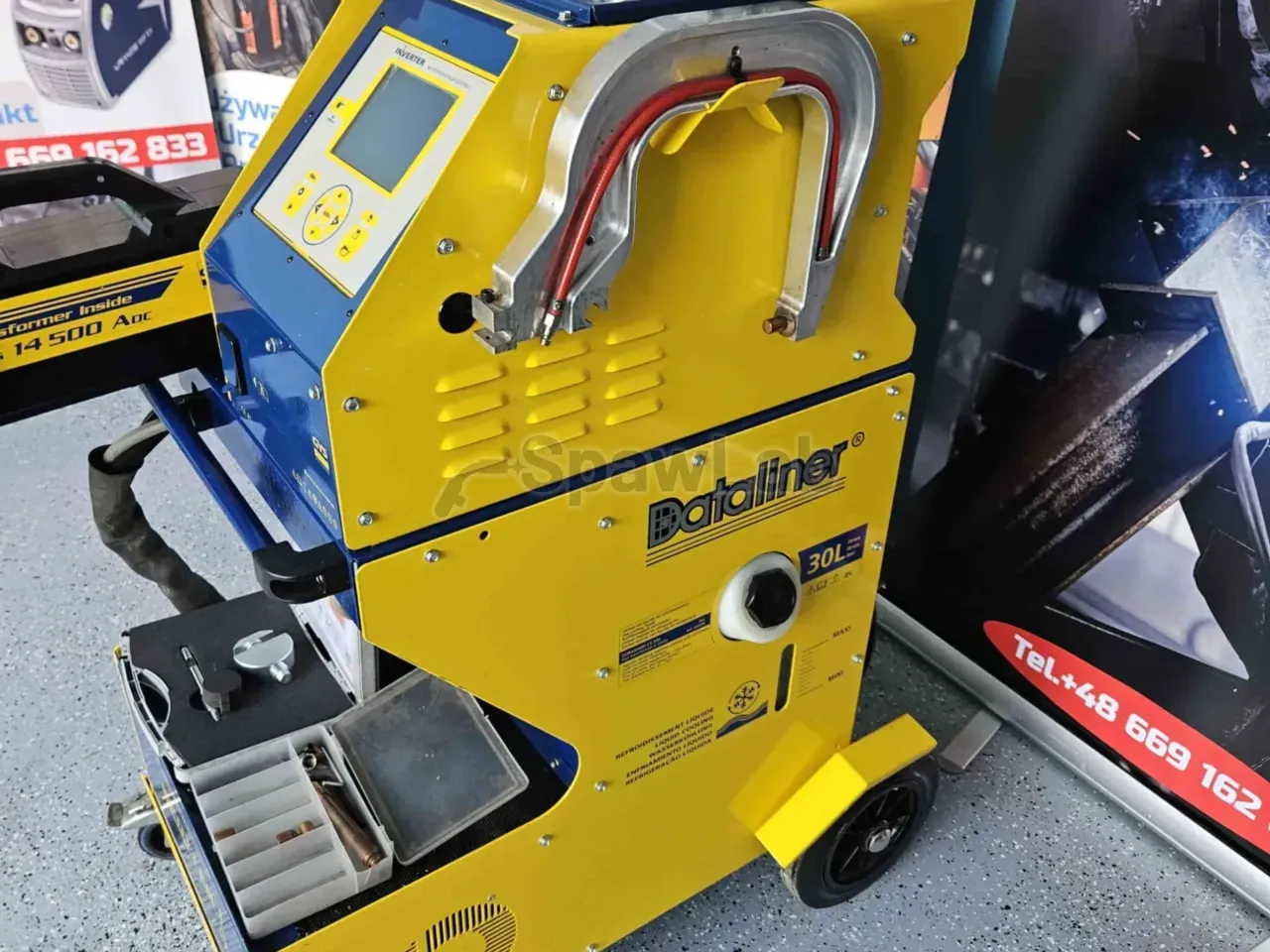

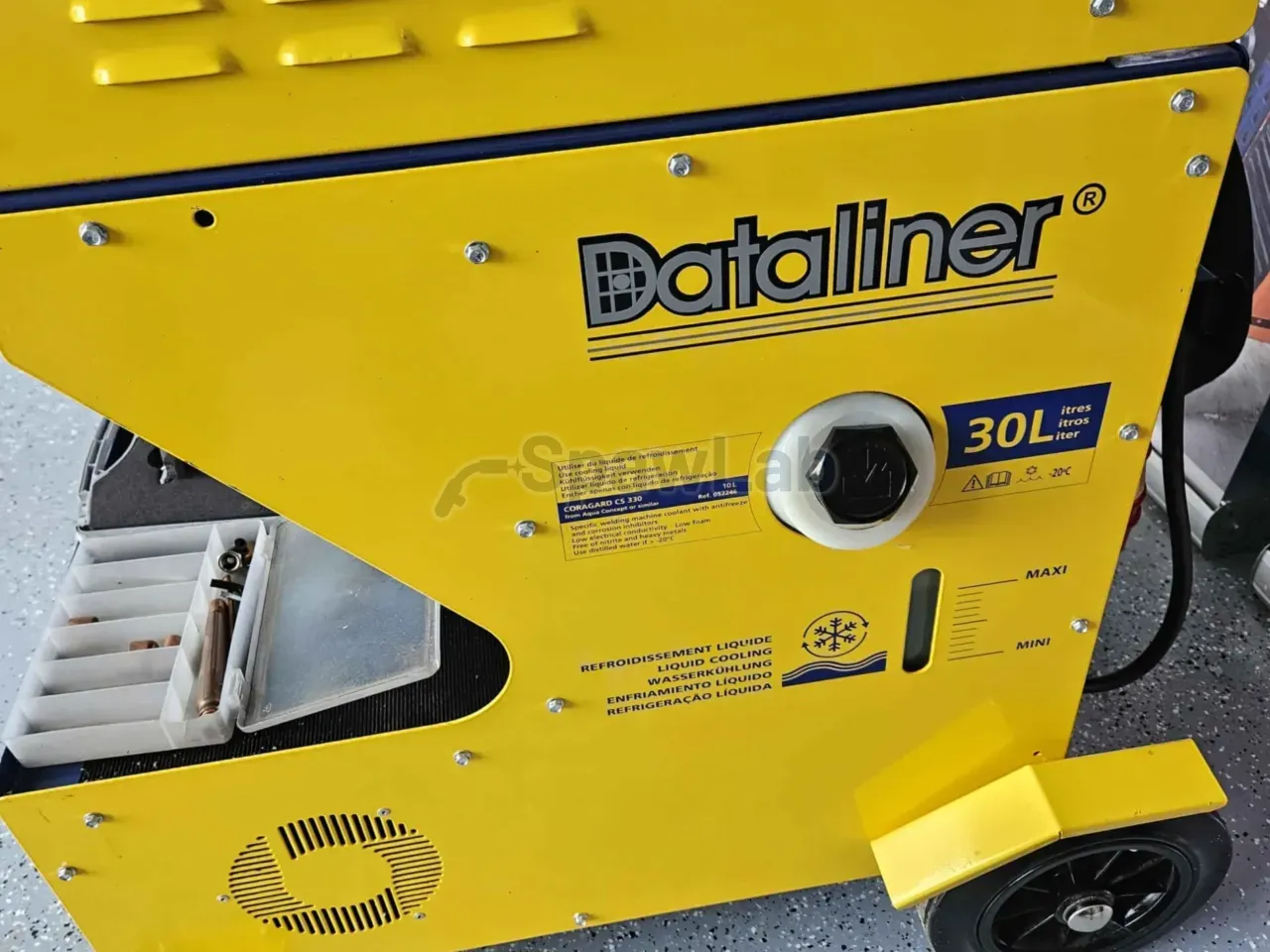

- Chłodzenie cieczą ze zbiornikiem 30 litrów: obieg chłodzi ramiona, kapturki elektrod i sam transformator, przez co temperatura pracy układu wtórnego jest stała, a według producenta żywotność kapturków rośnie o ponad 50%.
- Ochrona termiczna: przy awarii chłodzenia urządzenie samo się wyłącza.
- Rejestracja punktów i raporty na karcie SD: system zapisuje natężenie prądu, siłę docisku, czas impulsu i odchylenia od normy, a do raportu dopisujesz numer VIN i nazwisko operatora.
- Komunikat o poprawności punktu: przy błędzie procesowym panel podaje przyczynę, więc korektę robisz od razu.

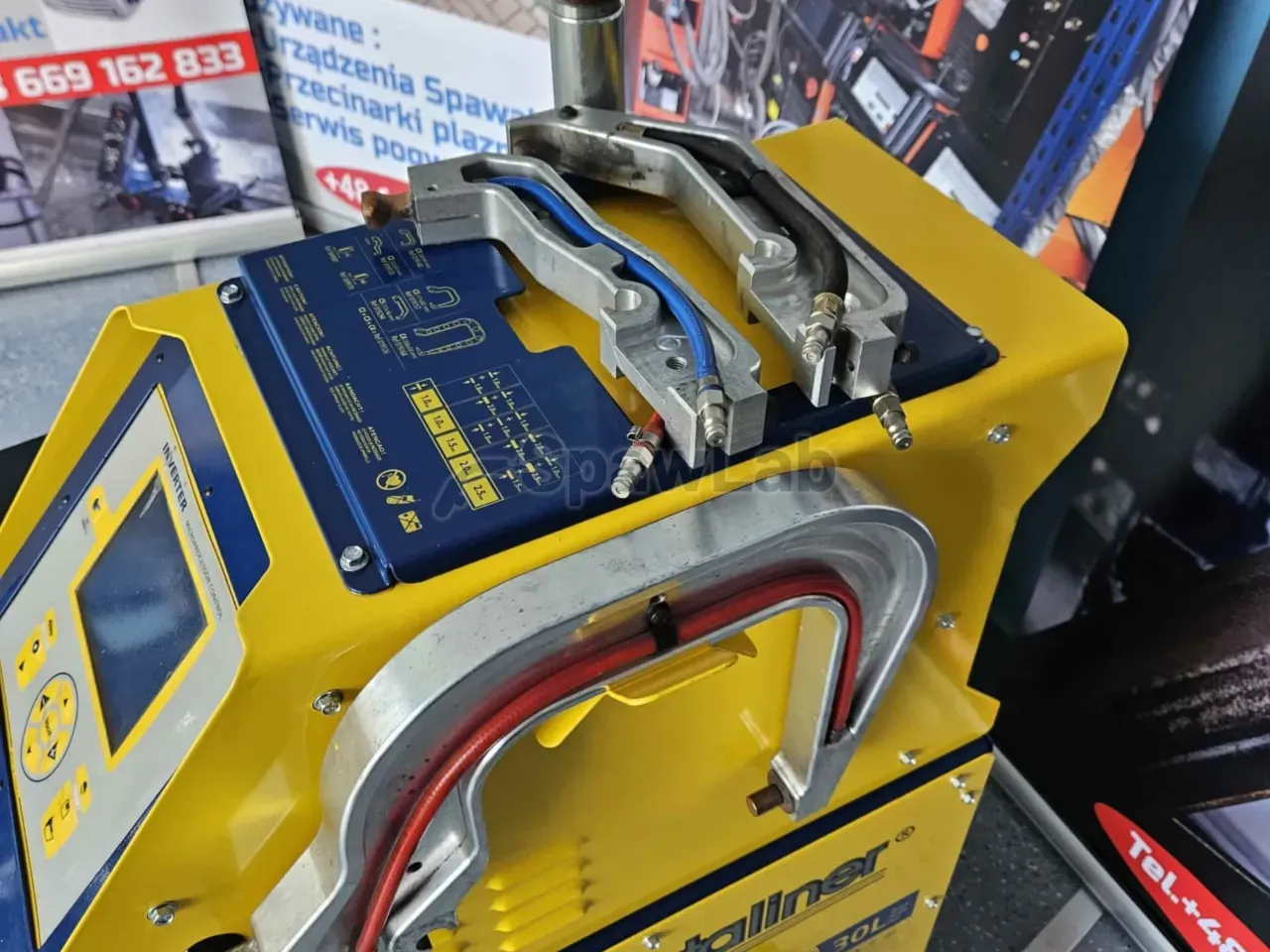

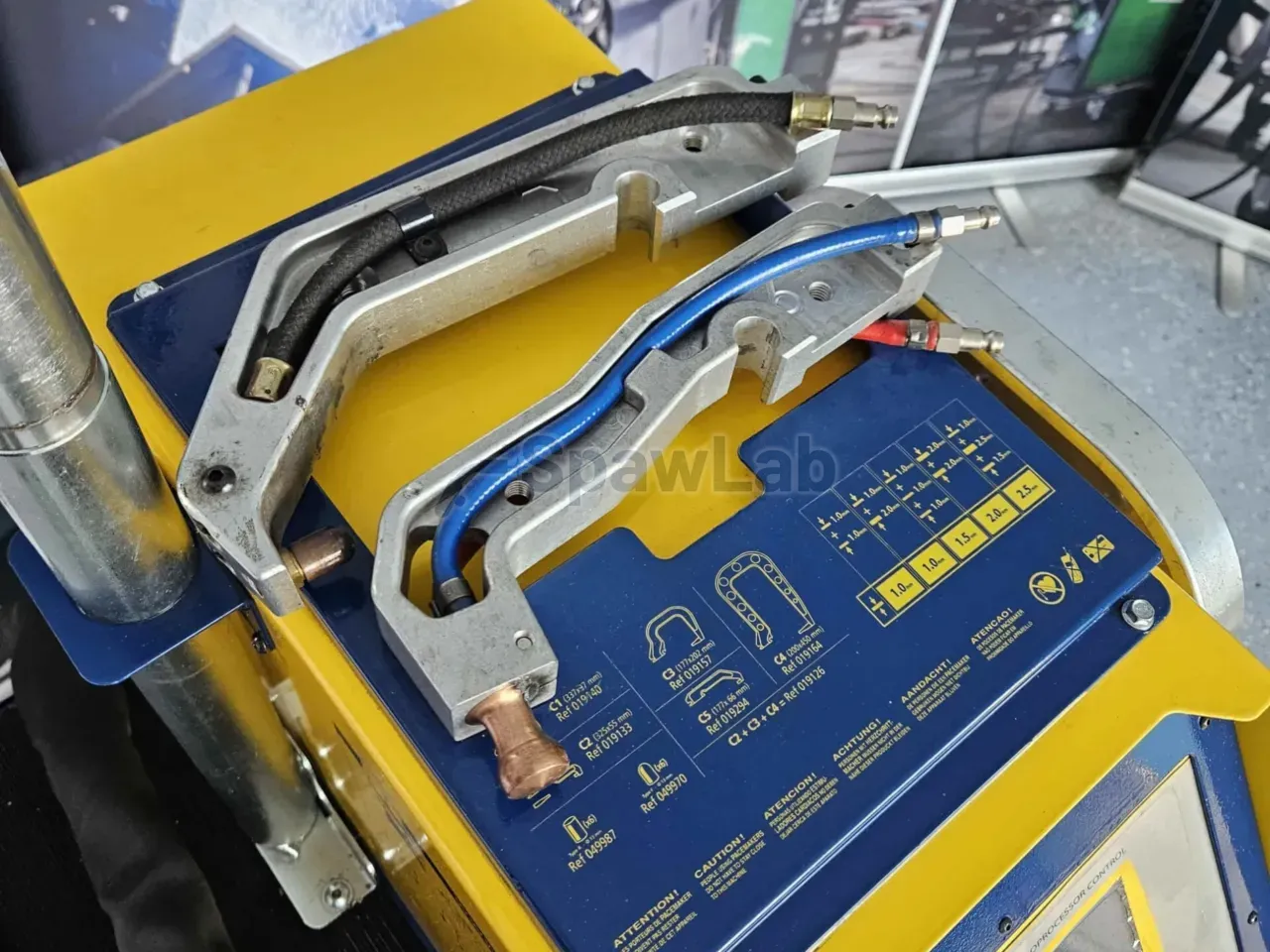

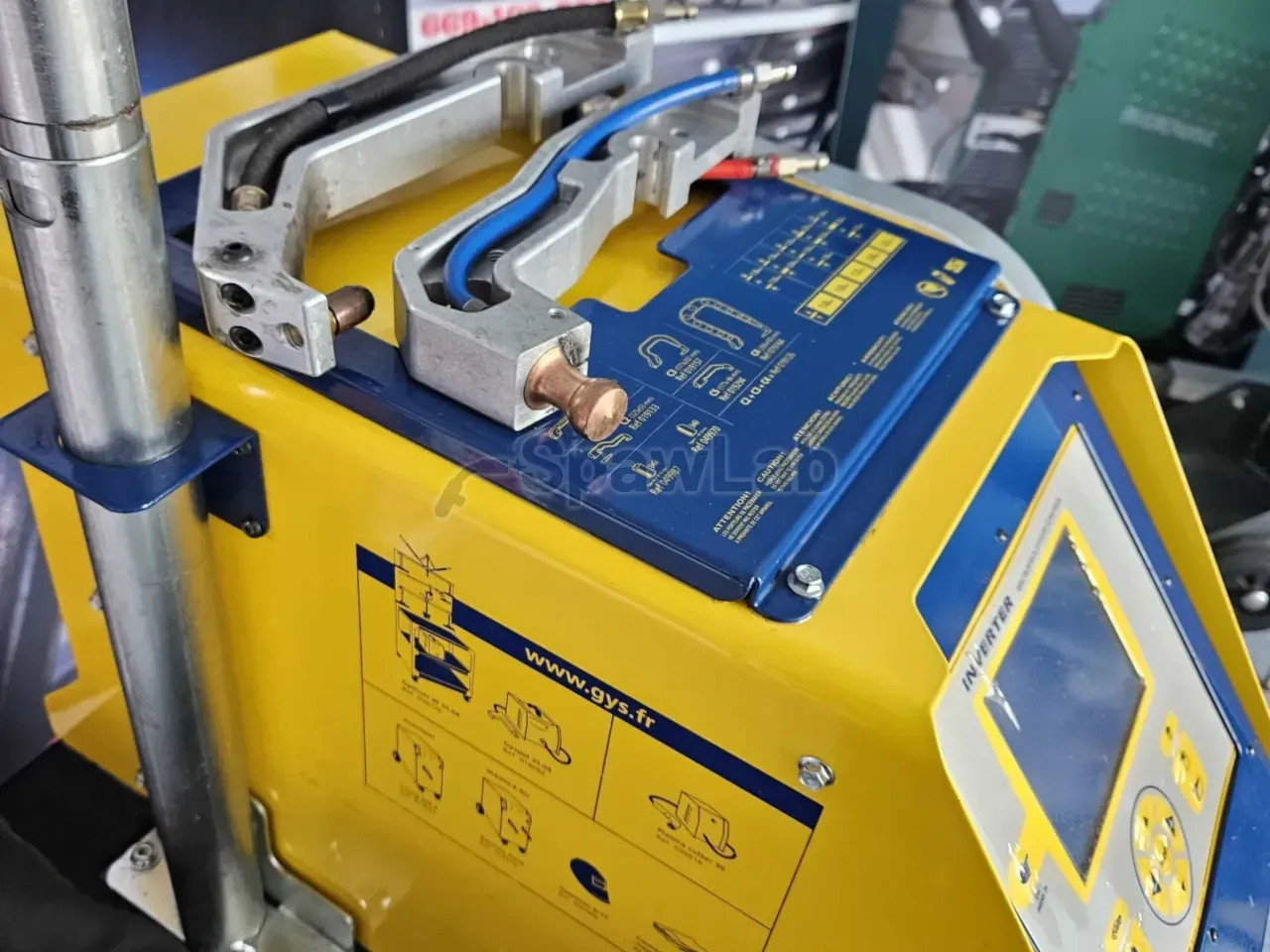

- Ramiona wymienne na szybkozłączach: producent podaje zasięgi do 600 mm i wymianę poniżej 2 minut.
Dane techniczne
| Marka | GYS |
|---|---|
| Typ | inwertorowa zgrzewarka punktowa z kleszczami typu C |
| Prąd zgrzewania (I RMS) | 14 500 A |
| Siła docisku kleszczy przy 7 bar | 550 daN |
| Napięcie zasilania | 3 x 400 V, 50 do 60 Hz |
| Zabezpieczenie sieciowe | 32 A, charakterystyka D |
| Częstotliwość inwertera | 2000 Hz |
| Pojemność układu chłodzenia | 30 l |
| Długość kabla kleszczy | 4 m |
| Masa kleszczy z przewodem | 10 kg |
| Zasięg ramion | do 600 mm |
| Chłodzenie | cieczą |
| Zapis danych | pamięć wewnętrzna i karta SD |
Na co zwrócić uwagę

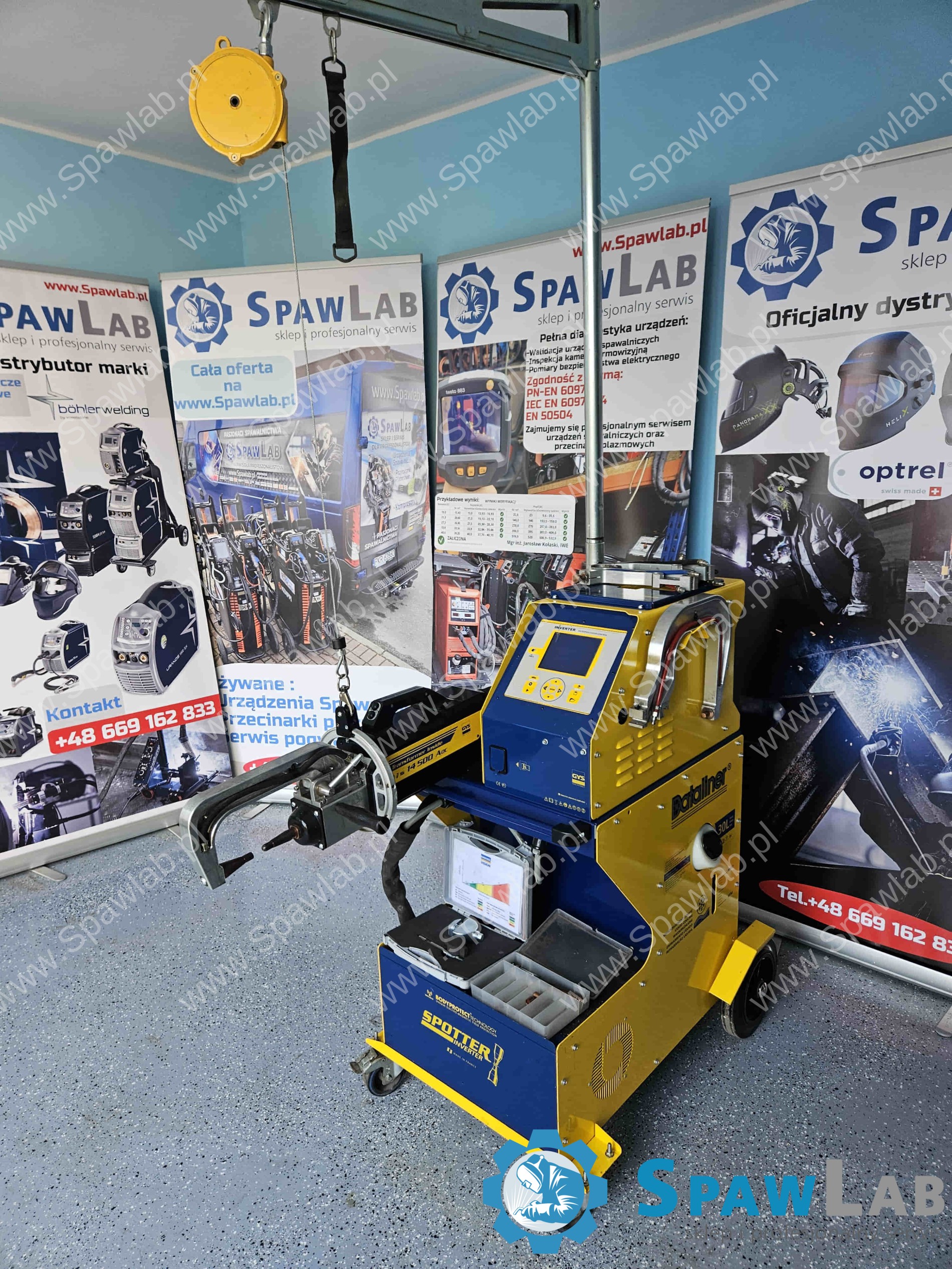

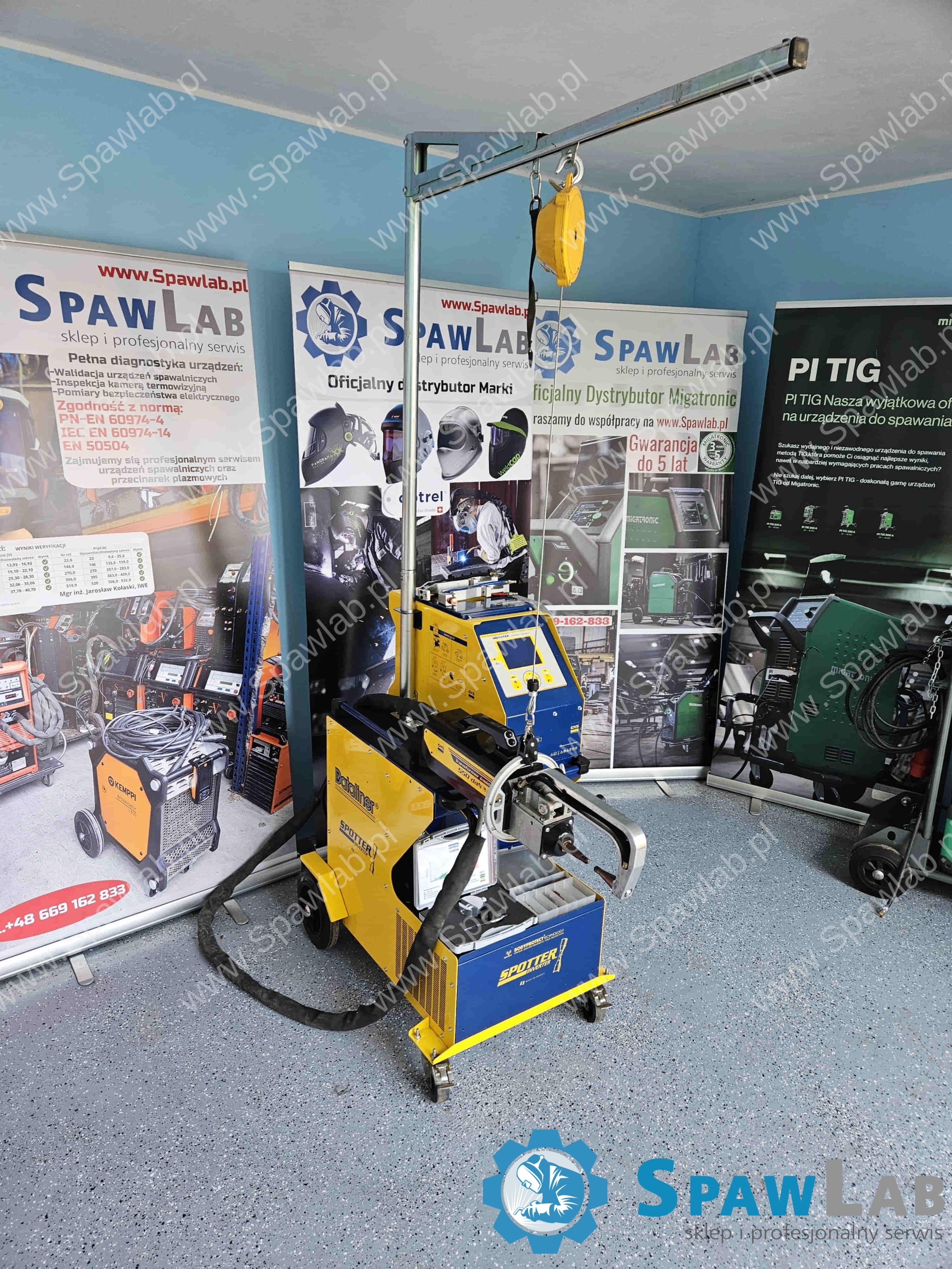

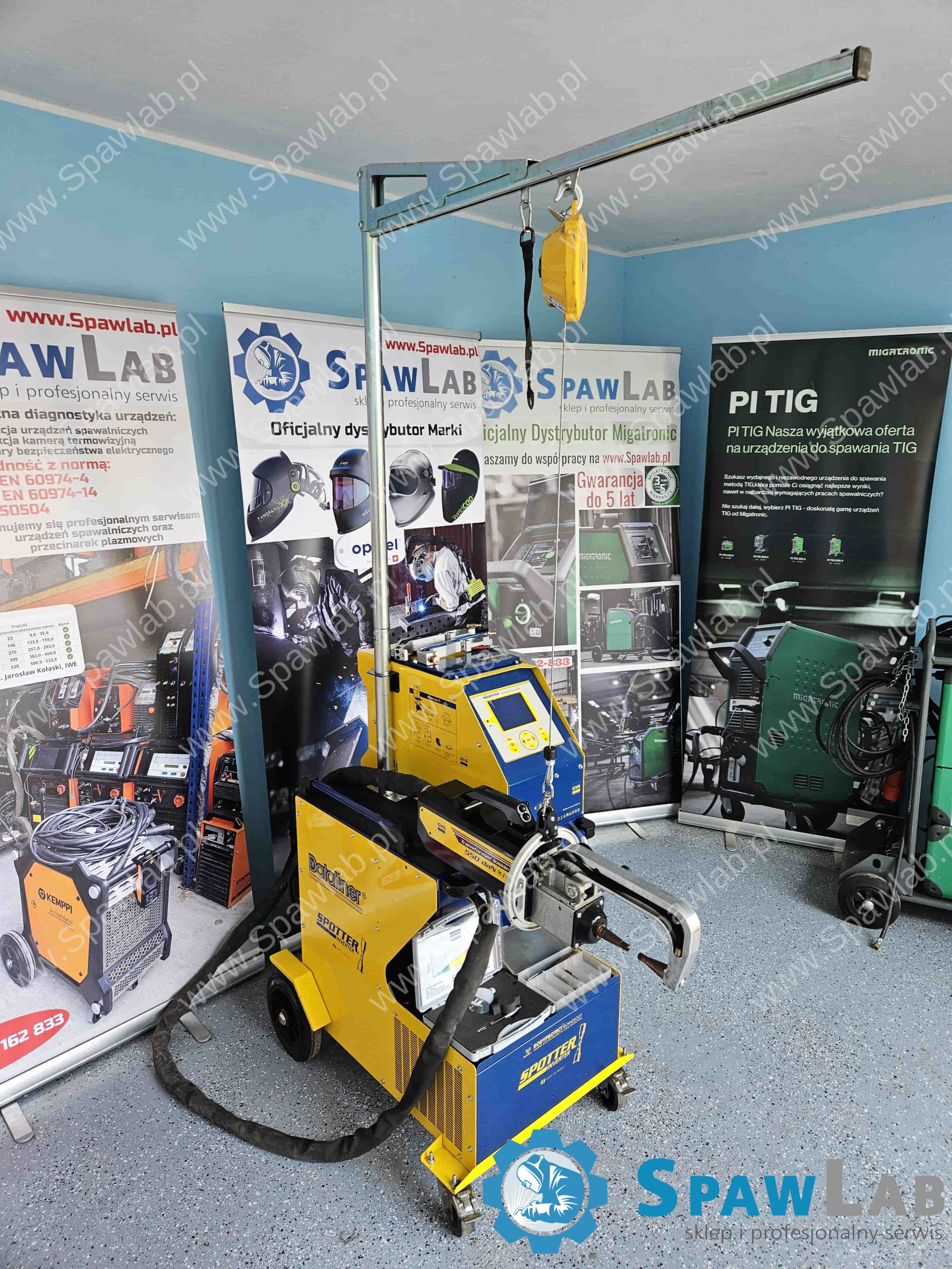

Zasilanie to 3 x 400 V przy 50 do 60 Hz i zabezpieczenie 32 A o charakterystyce D, więc gniazdo w warsztacie musi być przygotowane pod rozruch impulsowy. Instalacja pneumatyczna ma dać 7 bar, bo od ciśnienia zależy docisk 550 daN i powtarzalność punktu. Zbiornik chłodziwa mieści 30 litrów: poziom, przepływ i czystość płynu sprawdzasz przed zmianą, a przy dłuższym postoju pilnujesz stanu pompy. Kleszcze z przewodem ważą 10 kg, a kabel ma 4 m, więc przy pracy nad dużym elementem warto podwiesić kleszcze na balanserze.

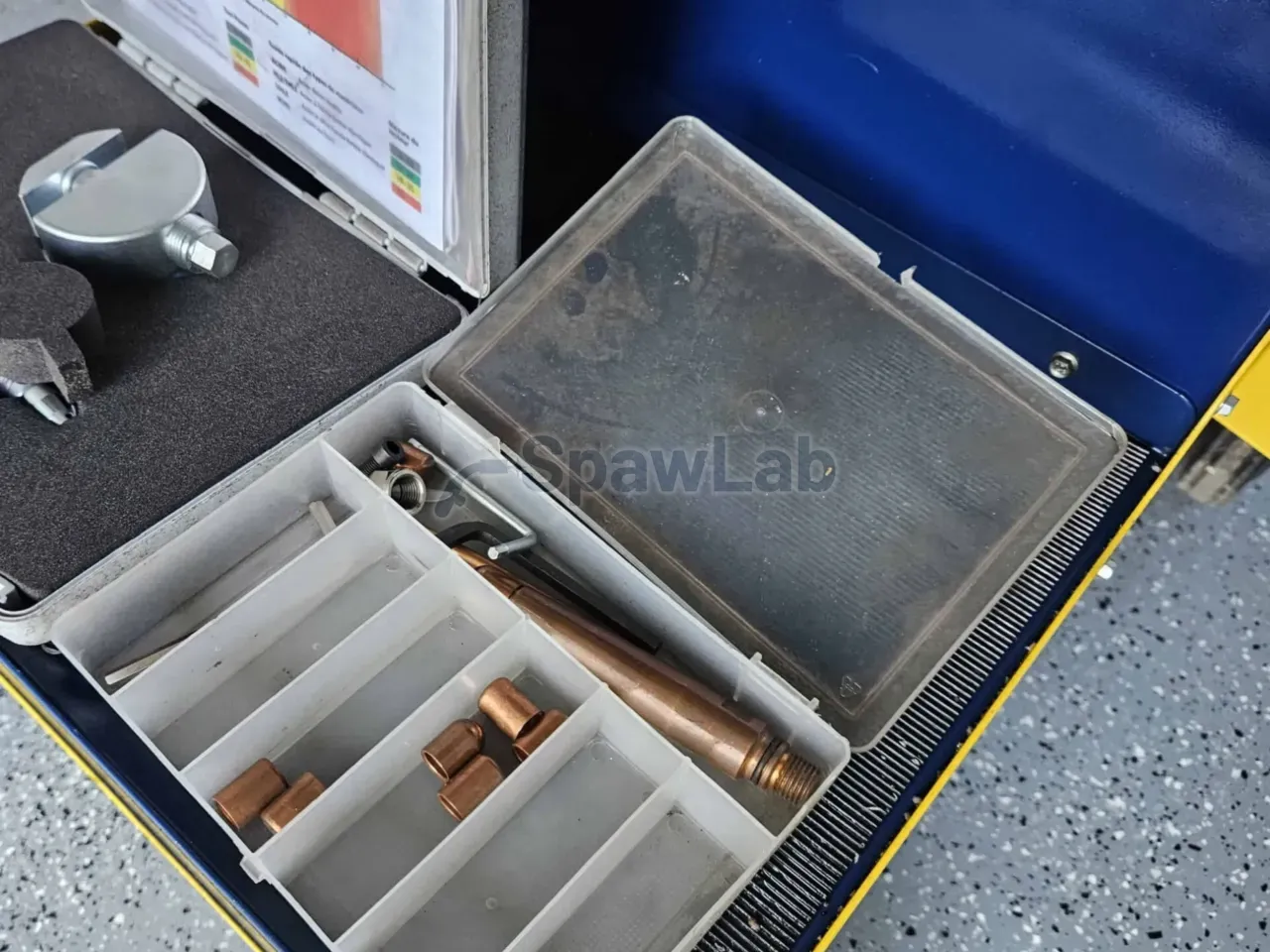

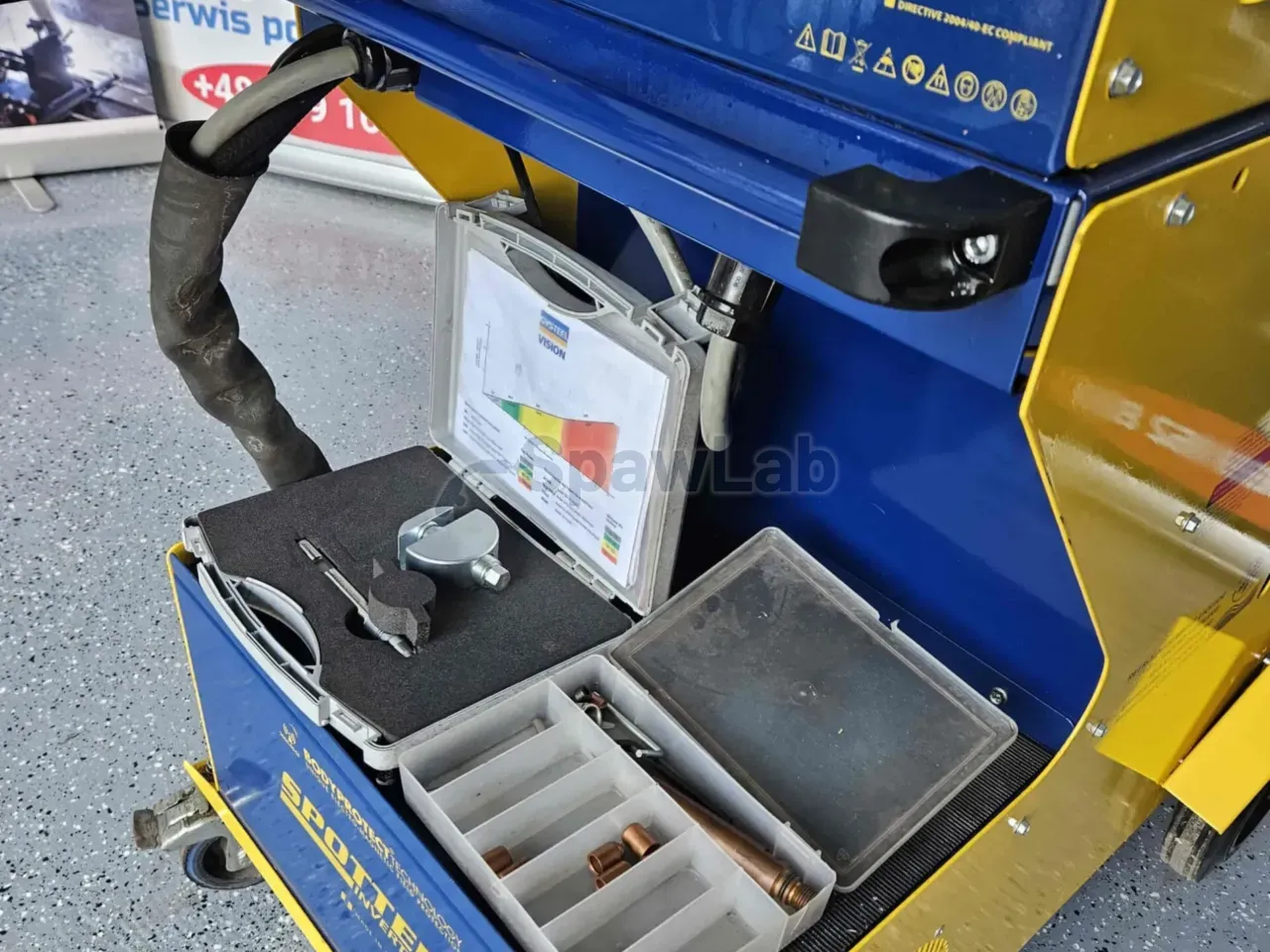

Przed zakupem ustal z nami komplet ramion, bo zasięgi do 600 mm dobiera się do konkretnych nadwozi, a kapturki elektrod są częścią zużywalną. Sprawdź też, czy potrzebujesz karty SD do archiwizacji raportów, oraz jak wygląda stan węży i szybkozłączy w obiegu chłodzenia.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok podstawowego pakietu serwisowego: przegląd z czyszczeniem maszyny i pomiarem walidacyjnym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
