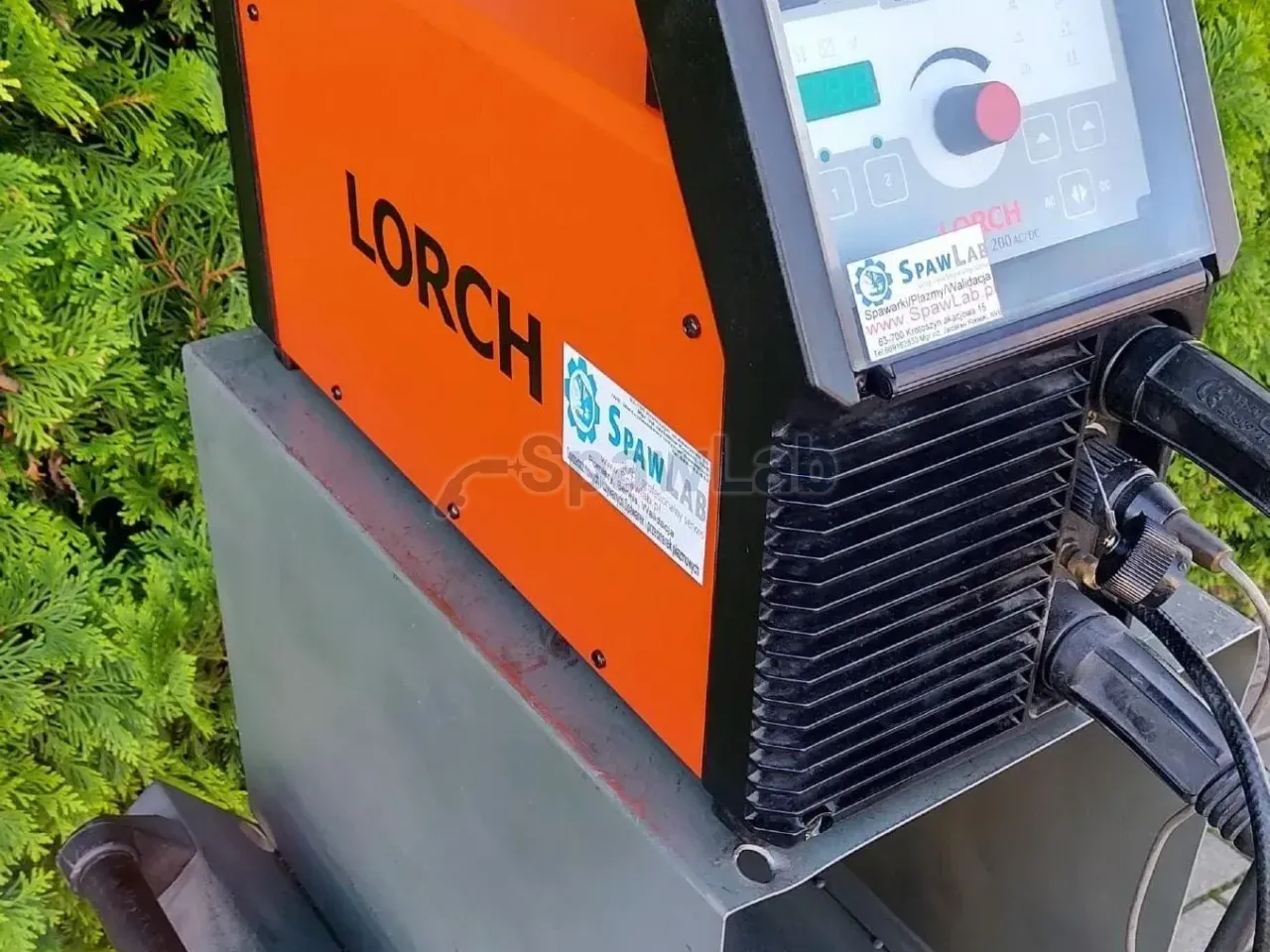

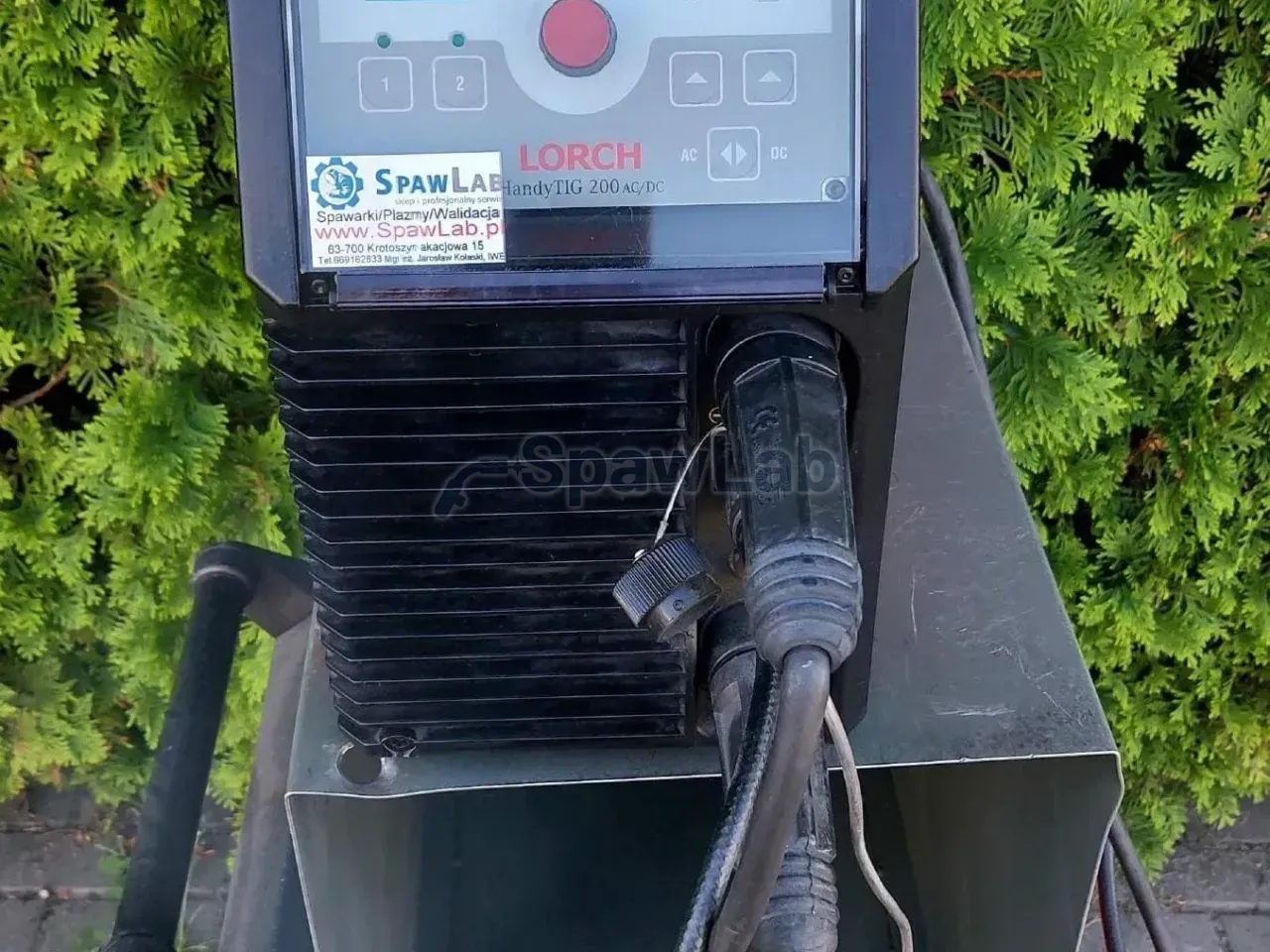

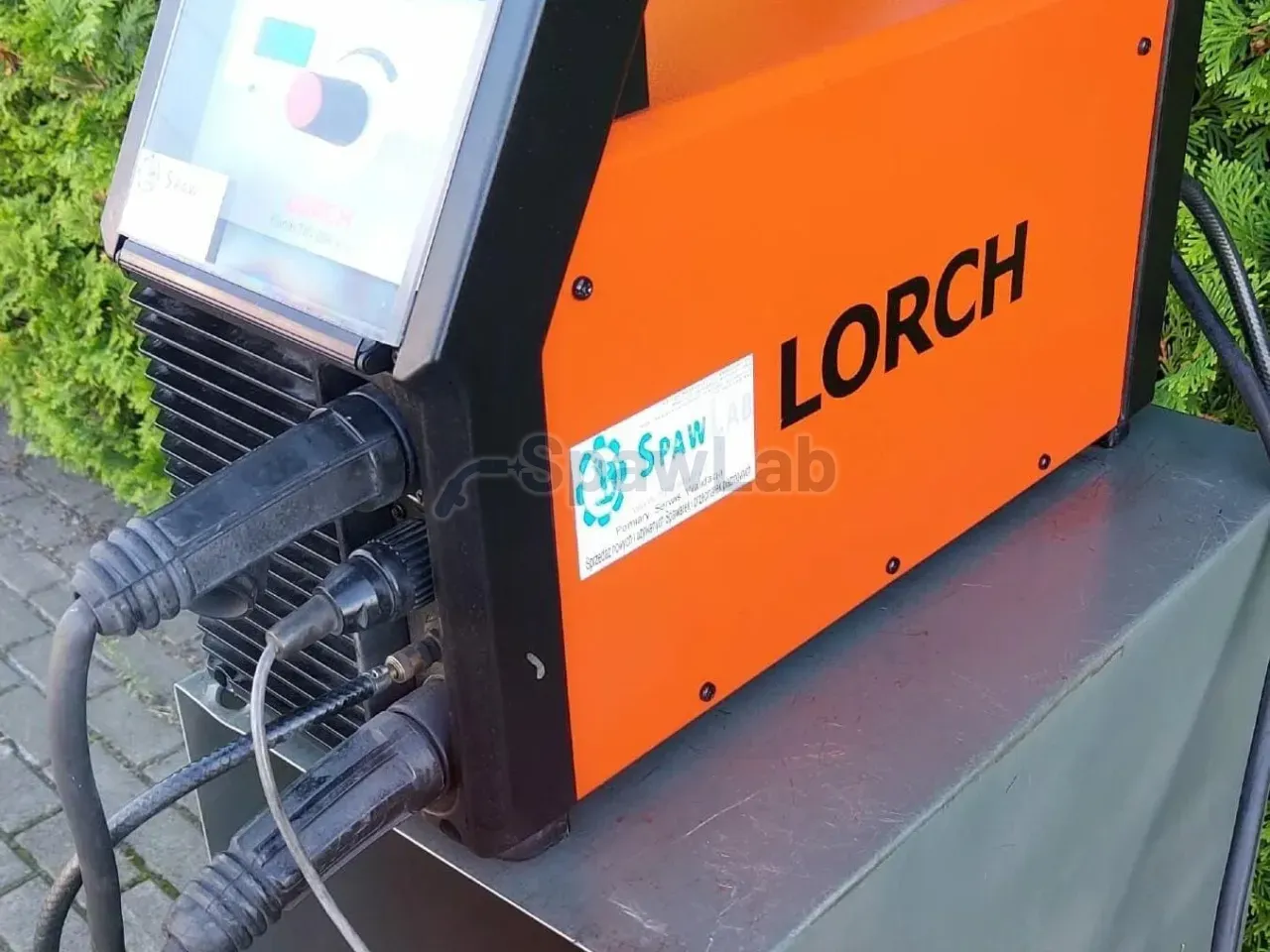

Lorch HandyTIG 200 AC/DC
Lorch HandyTIG 200 AC/DC to wysoce zaawansowane, mobilne źródło inwerterowe zaprojektowane z myślą o precyzyjnym spawaniu w osłonie gazów szlachetnych, zasilane ze standardowej sieci jednofazowej 230 V. Jednostka dostarcza profesjonalne natężenie prądu rzędu 200 amperów przy zachowaniu wysokiego cyklu pracy (45%), co czyni ją idealnym fundamentem montażowym dla ekip instalujących rurociągi spożywcze i balustrady kwasoodporne. Maszyna wspiera spawanie stopów lekkich, takich jak aluminium, poprzez bezbłędne modulowanie i oczyszczanie powierzchni za sprawą odwróconej biegunowości w reżimie prądu przemiennego (AC). Zaledwie kilkunastokilogramowa waga całego inwertera drastycznie zwiększa jego walory operacyjne podczas prac wysokościowych i konstrukcyjnych z dala od głównej bazy warsztatowej.

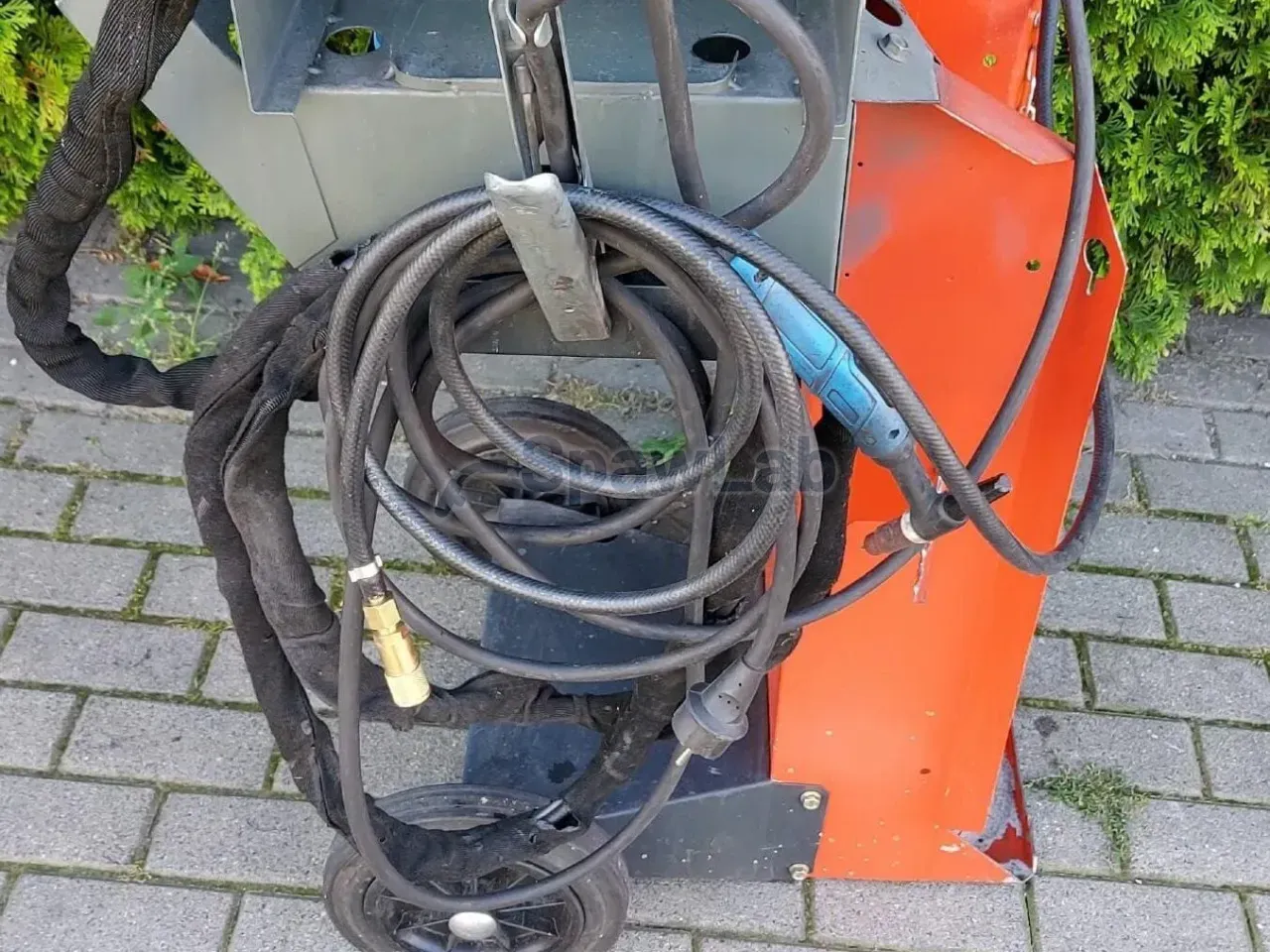

Prezentowany używany komplet doposażono w dedykowany wózek jezdny marki Lorch oraz 4-metrowy pakiet okablowania z palnikiem pracującym w reżimie chłodzenia cieczą ze stacji dokującej. Front urządzenia obsługiwany jest poprzez rozbudowany wyświetlacz ControlPro, pozwalający na aktywację prądu pulsacyjnego oraz bezzużyciowego zapłonu jonizującego przy pomocy zjawiska wysokiej częstotliwości (HF). Prócz szerokiego spektrum operacji TIG, agregat obsługuje rygorystyczne parametry metody elektrody otulonej (MMA), ułatwiając szybkie poprawki interwencyjne w warunkach silnego przewiewu. Wytrzymała architektura obudowy, stworzona do połykania wstrząsów i uderzeń bocznych, skutecznie ochrania procesory maszyny podczas najcięższych delegacji budowlanych.
Dla kogo jest ten sprzęt?
Monterzy instalacji sanitarnych
Warsztaty produkujące balustrady
Serwisy ram aluminiowych
Służby utrzymania ruchu
Warsztaty produkujące balustrady
Serwisy ram aluminiowych
Służby utrzymania ruchu

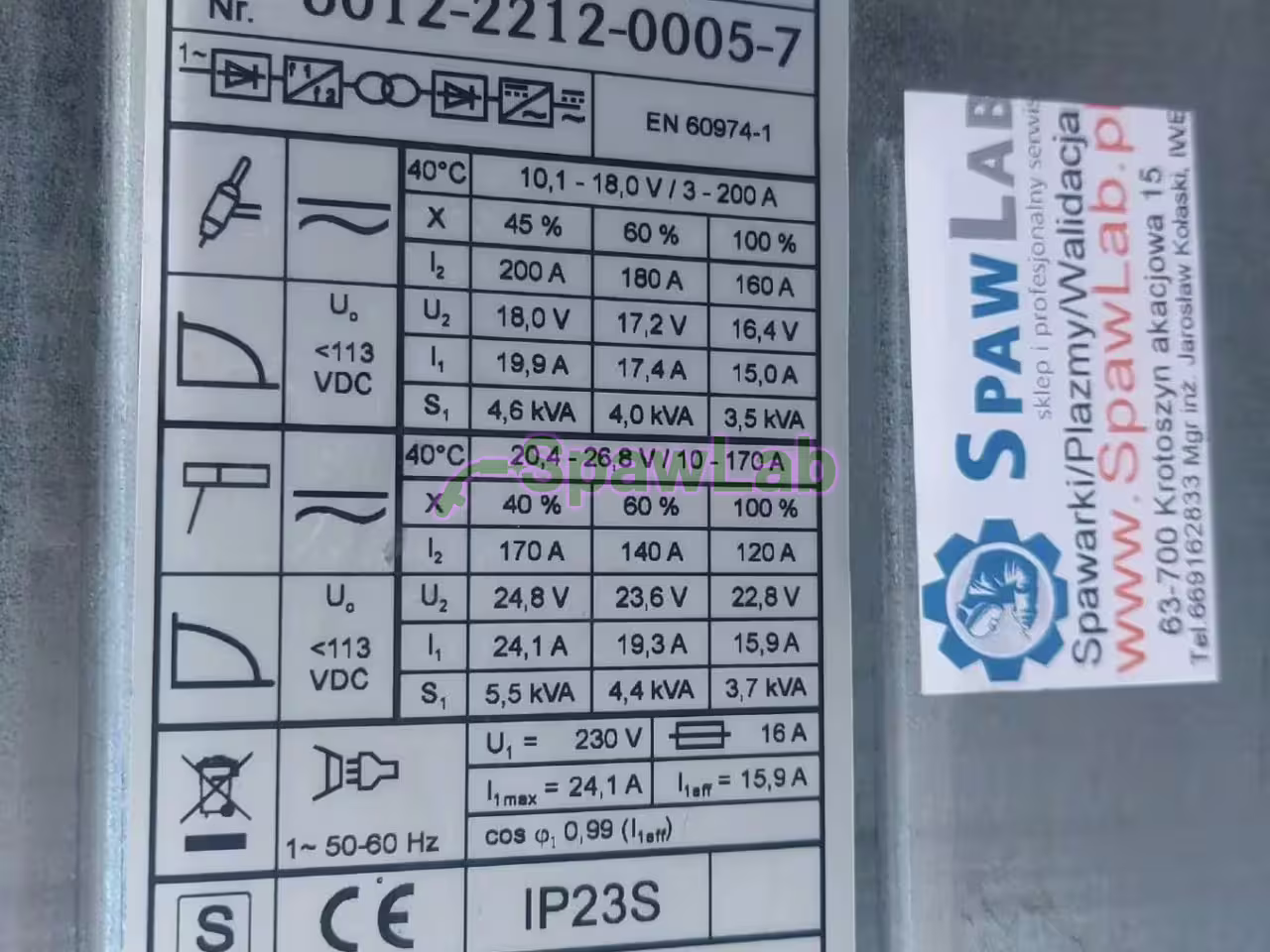

Specyfikacja techniczna (DTR)
| Napięcie zasilania | 230 V (Jednofazowe) |
| Zakres prądu spawania TIG | 10 - 200 A |
| Prąd przy 45% cyklu pracy (40°C) | 200 A |
| Prąd przy 60% cyklu pracy (40°C) | 180 A |
| Prąd przy 100% cyklu pracy (40°C) | 160 A |
| Waga modułu głównego | ok. 13.4 kg |
| Wymiary (dł. x szer. x wys.) | 480 x 185 x 326 mm |
| Zajarzenie łuku TIG | Bezdotykowe (HF) |
| Obsługiwane elektrody MMA | 1.5 - 4.0 mm |
| System chłodzenia lancy w zestawie | Cieczą (pompa zewnętrzna) |
Zaawansowana analiza technologii i funkcji
A) Budowa, osprzęt i chłodzenie
Architektura inwerterowa i zabezpieczenia ramy (Crash Protection)
Urządzenie Lorch HandyTIG 200 AC/DC oparto na zaawansowanym układzie inwerterowym zasilanym ze standardowej sieci 230 V. Technologia ta pozwala wygenerować wysoką wartość 200 amperów w cyklu 45%, a przy tym zamyka maszynę w zaledwie 13,4-kilogramowym korpusie. Moduły zasilające zatopiono w specjalistycznej stalowo-polimerowej obudowie, która według deklaracji producenta bezpiecznie wytrzymuje nagłe zrzuty i upadki z wysokości rzędu 60 centymetrów. Mechaniczne pochłaniacze naprężeń bezpośrednio separują obwody drukowane od brutalnych uderzeń, zachowując sprawność urządzenia podczas obijania o schody klatki konstrukcyjnej. Taki profil techniczny znacząco wydłuża faktyczny okres bezawaryjności spawarki zmuszanej do codziennego i surowego rygoru placu budowy. Bezpieczeństwo zasilania aparatury w terenie wymusza jednak dopilnowanie, by przedłużacze sieciowe posiadały wybitną zdolność redukowania spadków napięcia prądu pierwotnego.
Wbudowany system filtracji pyłu (Zabezpieczenie tunelu chłodzącego)

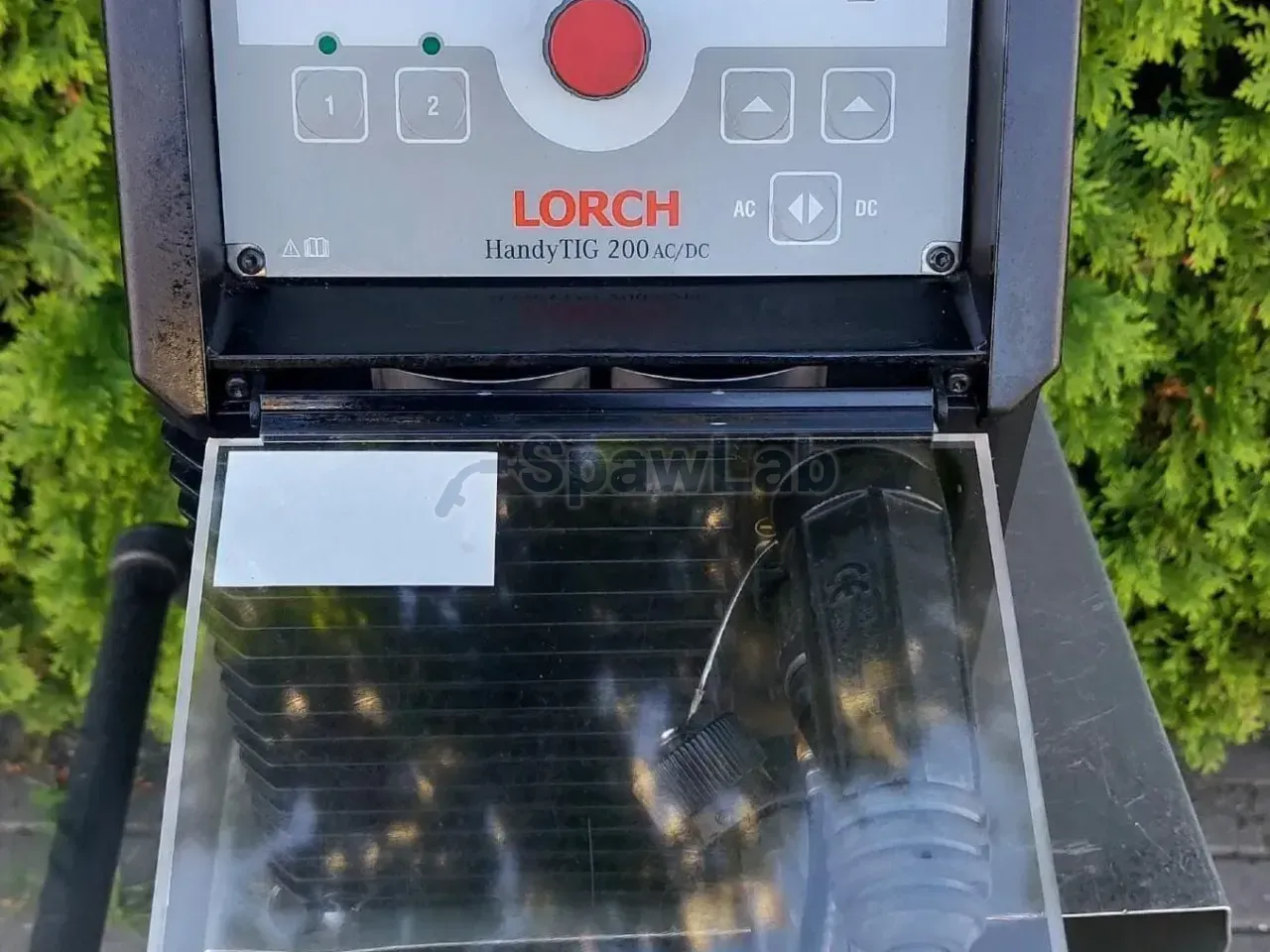

Podwyższona ochrona tranzystorów mocy realizowana jest przy wykorzystaniu pokładowego filtra kurzu umiejscowionego na głównej kratce czerpni powietrza chłodzącego. Powietrze wtłaczane wprost przez wentylator rozbija się na gęstej membranie oddzielającej, blokującej wessanie przewodzących opiłków stalowych prosto na naładowaną prądem elektronikę radiatorów. Górny pulpit zarządzania otrzymał ponadto uchylną szybę z przezroczystego poliwęglanu domykającą szczelną barierę wkoło potencjometrów strojących. Środki te perfekcyjnie bronią wnętrza falownika w zatłoczonych halach ślusarskich, gdzie sąsiednie stanowiska regularnie tną stal szlifierkami kątowymi sypiąc iskrami obok pracującej maszyny Lorch. Istnienie bariery wymusza jednak po stronie operatora rygorystyczny nawyk czyszczenia samej gąbki filtra – jego zablokowanie sprowokuje natychmiastowe dławienie sprawności wentylatora doprowadzając sprzęt do błędu termicznego.

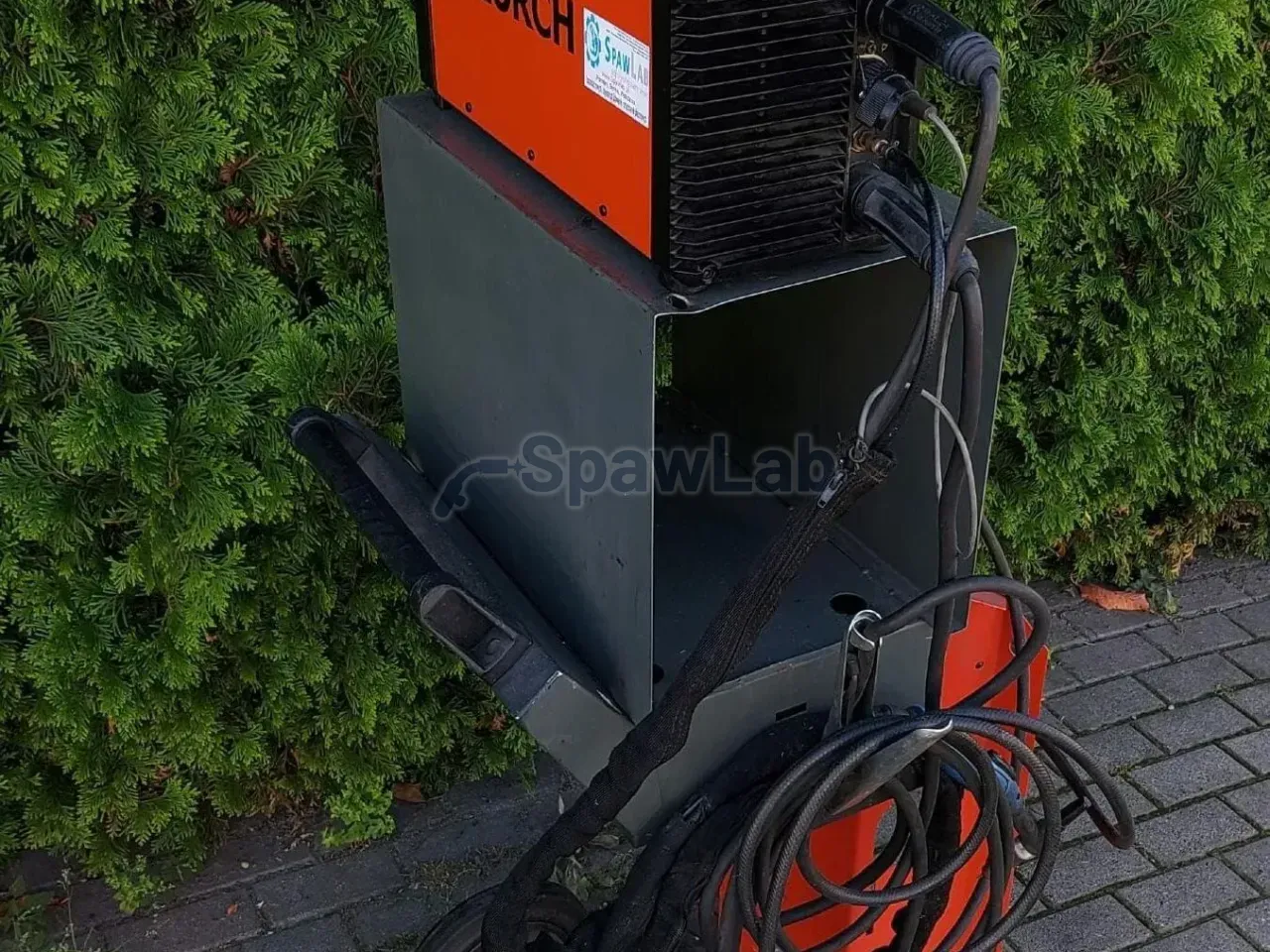

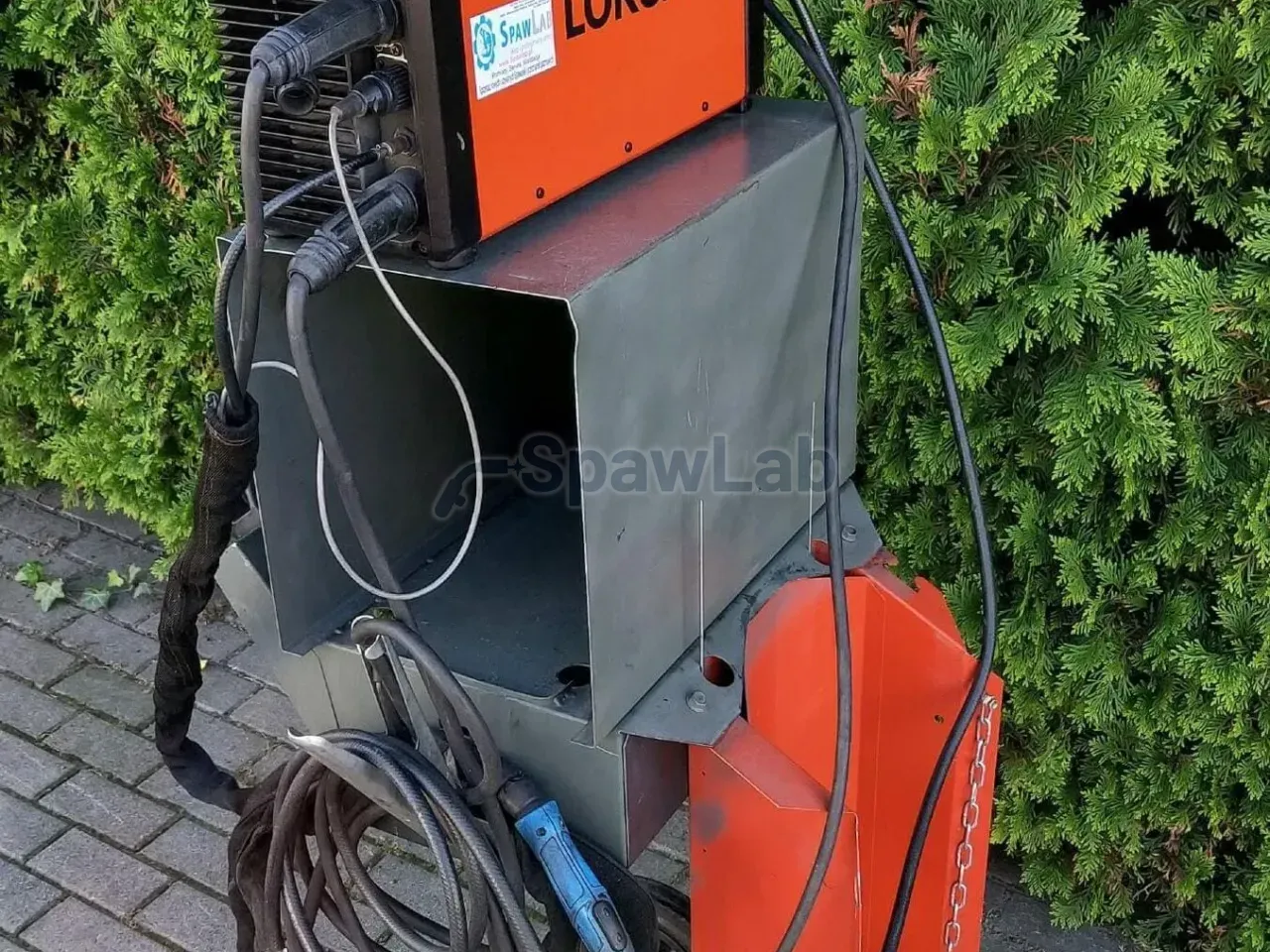

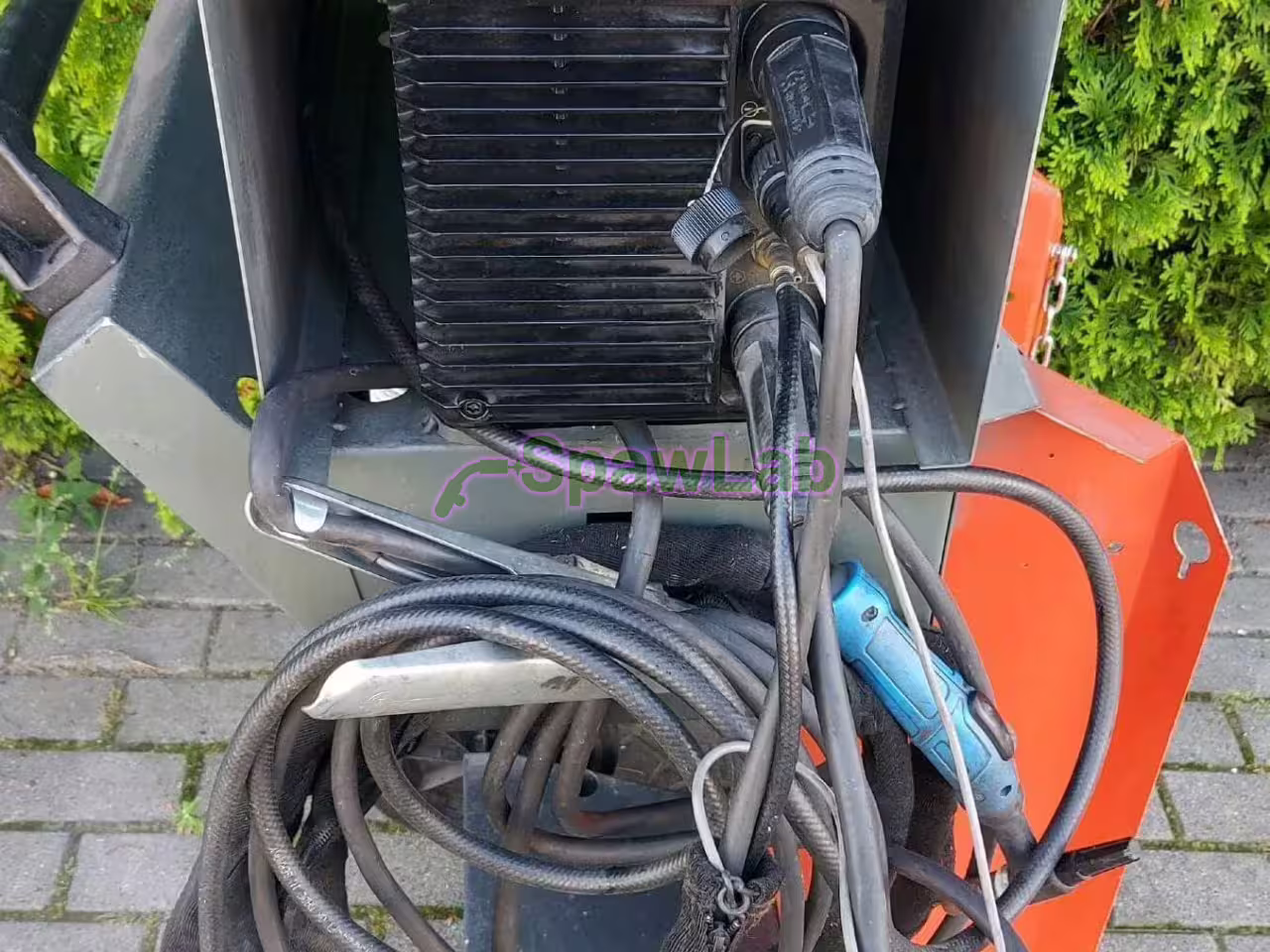

Zewnętrzny moduł chłodzenia cieczą na wózku transportowym
Podstawowy wariant urządzenia oddaje zmagazynowane ciepło bezpośrednio poprzez opływowy gaz z butli, niemniej niniejszy zestaw wzbogacono o stelaż z wbudowaną przepływową sekcją wody chłodzącej. Zewnętrzna stacja pompująca wprowadza zimny chłodziwo do dołączonego cztero metrowego pakietu okładzin, redukując radykalnie temperaturę wrzenia palnika mosiężnego w środku uścisku rękawicy roboczej. Obniżenie gorąca gwarantuje podtrzymanie komfortu spawacza obciążającego igłę z natężeniem stałym rzędu 200 amperów bez zmuszania go do przedwczesnych przerw w układaniu spoiny czołowej zbiornika. Skonfigurowane chłodzenie znajduje status fundamentalny przy długotrwałym stapianiu grubo ociosanych elementów aluminium odbierającego masywne podkłady energetyczne łuku AC. Rozbudowanie systemu o pompę i wózek na stałe redukuje jednak lotną mobilność źródła wymagając solidnego i wyrównanego stanowiska docelowego dla poprawnego wtłaczania obwodu płynu.
B) Panel, sterowanie i automatyka

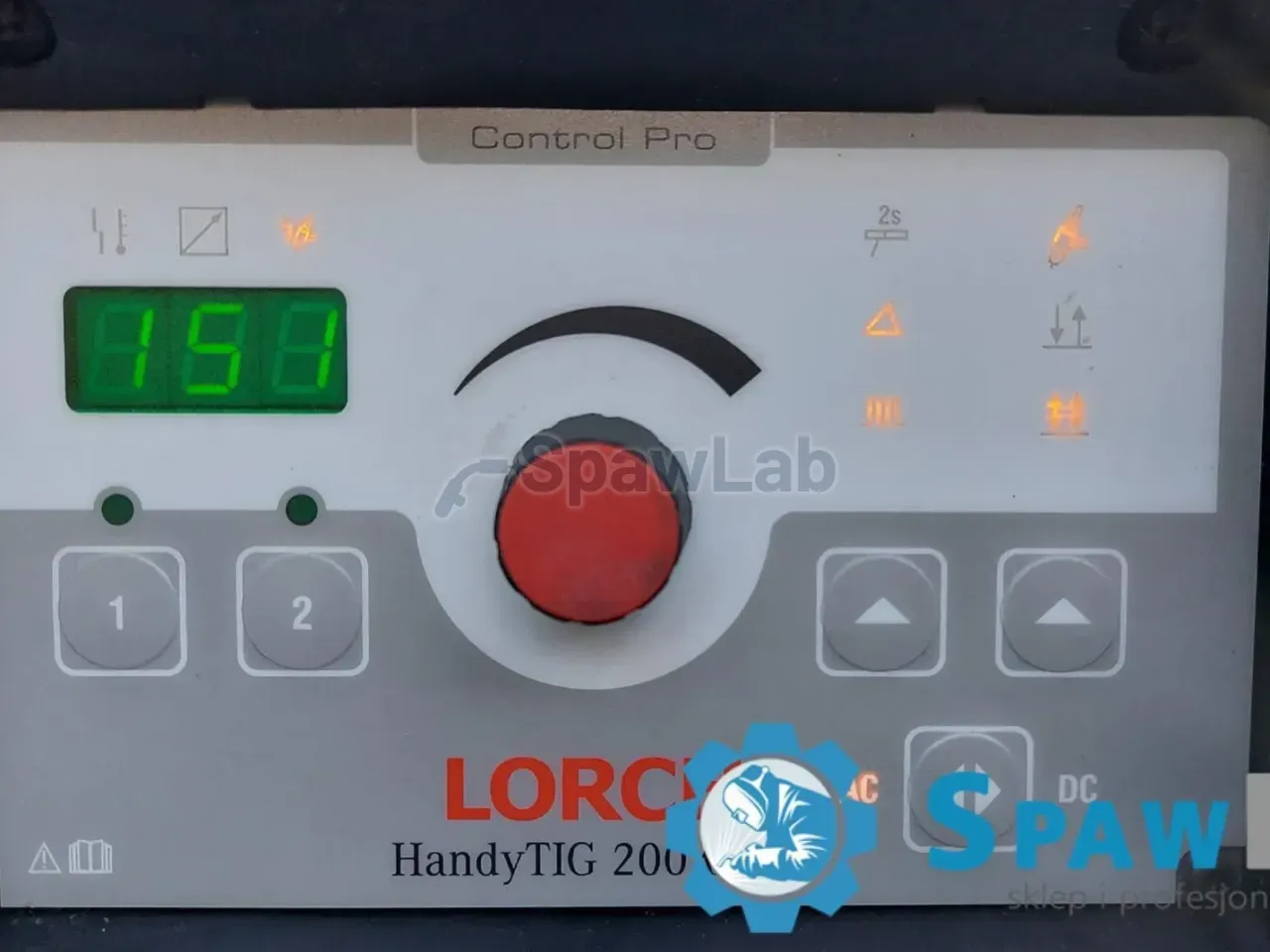

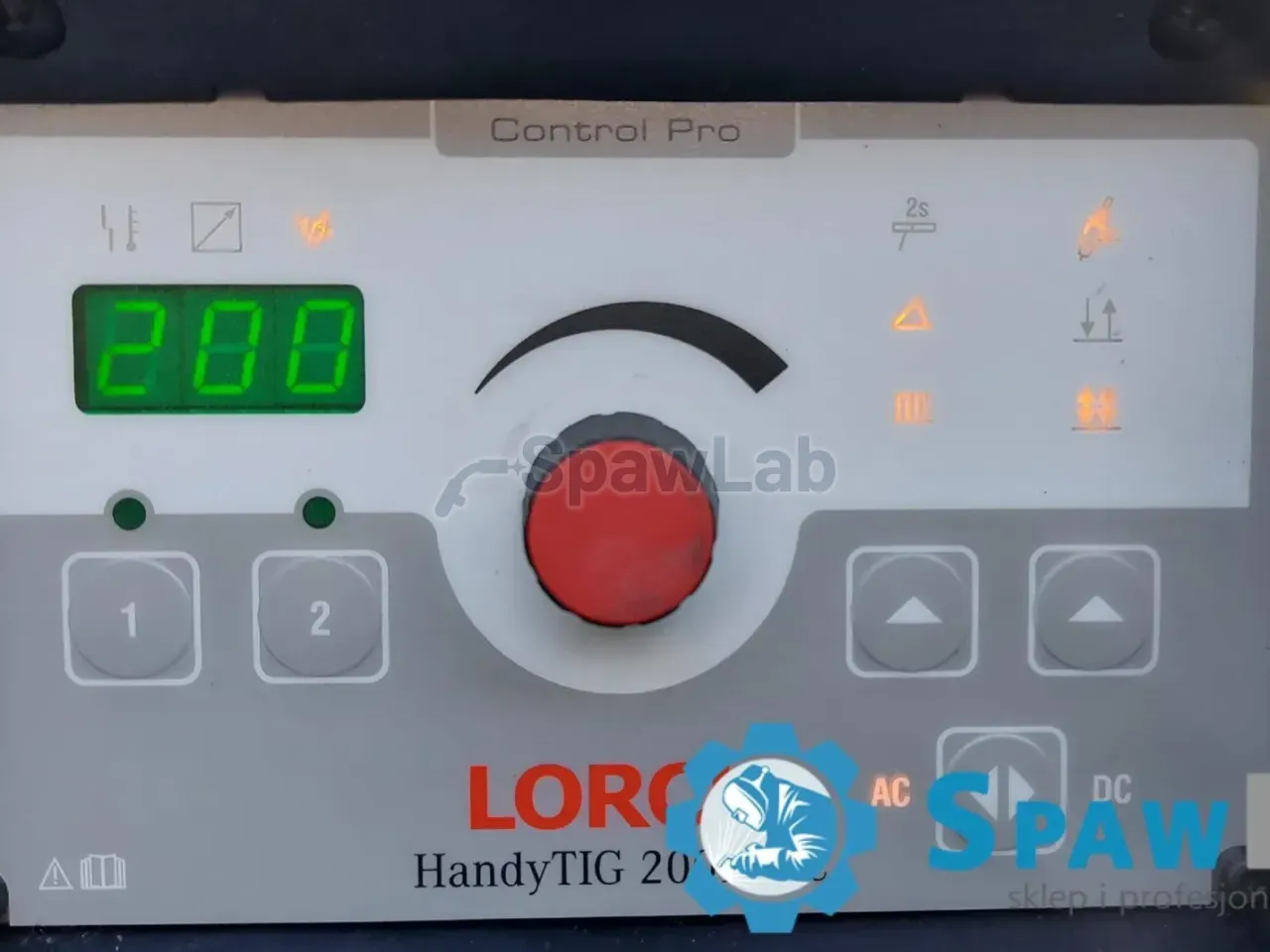

Interfejs ControlPro z inżynieryjną koncepcją „3 kroków”
Szerokie zarządzanie aparatem zrealizowane zostało z poziomu autorskiego panelu ControlPro, który upraszcza skomplikowany wachlarz operacji prądowych do żelaznej rutyny zaledwie trzech wyborów. Pracownik zatwierdza wyłącznie odmianę podłoża kategoryzując ją dla aluminium lub materiałów stopowych uaktywniając adekwatnie AC bądź DC po czym wskazuje wariant pożądanego natężenia oraz metodę zapłonu na krańcu. Płyta kalkulująca samodzielnie analizuje uwarunkowania fizyczne dobierając w domyśle profil wznoszenia fali czy zalecany margines przepływu gazu opóźniającego krater lica. Architektura ta odczuwalnie obniża stopień technicznej inicjacji wymaganej do wpuszczenia nowej brygady ślusarskiej w harmonogram produkcyjny fabryki. Odebranie z palety funkcji pewnej grupy suwaków ujemnie jednak definiuje szanse biegłego technika na wyłamywanie norm w skomplikowanych spoinach o bardzo zawiłym przekroju metalurgicznym.
Pamięć cyfrowa (Job Mode) dla zadań TIG i procesów MMA
Wbudowany zasób pamięci falownika oddaje użytkownikowi dostęp do precyzyjnego zamrażania wartości na dwóch wolnych miejscach bloku TIG oraz dwóch kanałach pod ustrój klasycznych elektrod MMA. Procedura wybranego zadania z grupy uwiecznia drobiazgowe ustalenia bilansów półfali dla aluminium oraz proporcje interwałów pomiędzy bazą a szczytem aktywnego prądu pulsacyjnego. Pobranie zapisanych matryc skutkuje natychmiastowym wgraniem poprawnego wykresu przed ponownym nałożeniem maski uniemożliwiając pracownikom pomyłki w skomplikowanym harmonogramie seryjnej budowy barierek stalowych. Funkcja powstrzymuje błędy ludzkie przy przekazywaniu tego samego egzemplarza maszyny na zmianie nocnej chroniąc detale zakładu przed przegrzaniem przez niewystrojony generator. Pula ograniczona fizycznie ledwie do czterech niezależnych slotów narzuca inżynierowi odpowiedzialność odręcznego raportowania rzadkich lub specjalnych wartości w obiektywnych dziennikach technologii WPS.
Bezdotykowe zajarzenie łuku metodą wysokiej częstotliwości (HF)
Skok energii ładującej złącze spawalnicze wyzwalany jest przy pomocy zintegrowanego przekaźnika strzelającego serią impulsów wysokiego prądu tworząc tzw. inicjację bez fizycznego dotyku (HF). Naładowana strefa bez trudu zamyka lukę dystansującą końcówkę igły wolframowej od zmrożonej podkładki wywołując przelot stabilnego łuku pilotującego w środowisku neutralnego argonu. Dzięki uniknięciu mechanicznego szlifowania grotem po strukturze blachy w 100 procentach osłania się dno tworzonej pętli jeziorka przed wstrzyknięciem toksycznych mikrodrobin i wtrąceń wolframowych psujących estetykę rentgenowską. Ten laboratoryjnie sterylny schemat wejścia prądu definiuje absolutne powodzenie spawacza wykańczającego wrażliwe kanały ciśnieniowe dla restrykcyjnych hal przemysłu przetwórstwa żywności. Obfite rozsiewanie impulsowych zakłóceń HF w przestrzeni zabrania montowania i aktywacji rączki przy pracujących maszynach sterowanych laserowo dla zabezpieczenia płyt centralnych warsztatu przed niespodziewanymi awariami.
Ergonomia cykli pracy 2-Takt / 4-Takt do długotrwałych procesów
Automatyka jednostki zrównuje taktykę obsługi cyklu ciągnącego powołując się na programowalne wsparcie wyzwalacza klasyfikowane na tradycyjny dwutakt oraz autonomiczny czterotakt dla złącza. Moduł czterotaktowy w momencie sekundowego obwiedzenia mikroprzycisku palca wprawia przepływ uwalnianego amperażu w stałą emisję podtrzymując wektor energetyczny bez ucisku rygorystycznie do czasu powtórnego sygnału kciuka. Zrzucenie siłowego napięcia przedramienia drastycznie opóźnia utratę koncentracji operatora kreślącego w trudnym balansie ciała idealny pas spawu obrotowego na średnicy rury piecowej. Monotonny i relaksujący rytm lancy gwarantuje dłoni wyższą płynność przy manualnym dorzucaniu chłodnego drutu co minimalizuje powstawanie kanciastych bąbli na licy spoin. Wadą zablokowanego obwodu jest przedłużenie stygnięcia łuku o ułamki fizycznej milisekundy potrzebne na zareagowanie mózgu w momentach nagłego wytapiania się krateru obrzeżnego blachy przy potknięciu.
C) Funkcje spawalnicze i procesy specjalne
Spawanie stopów lekkich aluminium prądem przemiennym (AC)
Baza spawalnicza HandyTIG podbija rynek możliwości łączenia dzięki implementacji zaawansowanego sprzężenia modułowego dla procesów prądu przemiennego służącego wyłącznie pod rozbicie struktur obróbki aluminium. Obwód przełączający w strefie AC wielokrotnie zawraca polaryzację z gwałtowną prędkością atakując elektrodę falą czyszczącą dla totalnego sproszkowania odpornego pancerza tlenku glinowego kryjącego szkielet obrabiany. Tuż po defragmentacji tlenków odwrotny wektor fali pcha gigantyczne zasoby rezerw cieplnych bezpośrednio w świeży, odsłonięty rdzeń aluminiowy wnosząc idealnie nienaruszone przetopienie w objętość detalu. Konfigurator falownika optymalizuje dodatkowo strukturę generowanych przebiegów obniżając tym samym uciążliwe wizgi i akustyczne promieniowanie emitowane masowo przez stare transformatory przy spawaniu stopów lekkich. Dopieszczenie krzywej trawienia pozostaje uwarunkowane poprawną detekcją i wzorowym wprowadzeniem balansu siły czyszczenia adekwatnie przez doświadczonego wykonawcę w stosunku do stopnia zanieczyszczenia surowej ramki.
Modulacja łuku uderzeniowego za pomocą funkcji pulsu
Eliminacja kumulowania się krytycznych obciążeń grzewczych w materiale cienkościennym oddana jest we władanie systematycznie tykającego układu pulsacyjnego wpływającego na kształt plazmy. Rozdzielacz energii przeplata na żywo wyjściowy stan falownika między bezpiecznie niskim prądem podtrzymującym, a twardym impulsem wpychającym kroplę lutu w sam środek otwartej rynny złącza powstrzymując zwęglenie marginesów formatki. Wyliczone naprzemienne dogrzewanie i stygnięcie blokuje gwałtowne skurcze przestrzenne uszlachetnionych balustrad w architekturze chroniąc smukłe ściany rury chromoniklowej przed fatalnym w skutkach zapadnięciem obrysu do środka struktury. Harmonijne dawkowanie fuzji krystalizuje spoinę przypominającą regularnie rozłożone łuski co podnosi wspaniale wizualny odbiór sprzętu robionego na specjalne zmówienie instalacji morskich okrętów. Metodyka uderzeniowa wymaga od ślusarza precyzyjnego dopasowania taktu ruchu ręki ładującej spoiwo do narzuconej szybkości dudnienia prądu, aby połączyć szczelnie środek dwóch powoli stygnących oczek obok siebie.
Spawanie tradycyjną elektrodą otuloną (MMA) z algorytmami wsparcia
Jednostka Lorch otwiera opcję pracy bez wsparcia kruchej chmury argonowej po uprzednim podpięciu izolowanych uścisków dla klasycznej techniki elektrody powlekanej na placu budowy lub w lesie. Reżim operacyjny MMA uruchamia ukryty skrypt Hot Start wprowadzający celowy przepał wyższego natężenia startowego dla obicia obudowy żużlowej i zagrzania igły bazowej co gwałtownie uspokaja rozbłysk zapłonu na zardzewiałej zębatce. Inteligentne ramię ratunkowe formy Anti-Stick rozpoznaje spięcie zwrotne grożące całkowitym zablokowaniem lancy zbierając moc woltażu niemal do zera na krótko przed utratą sterowności czy ryzykiem wtopienia opaski z miedzi. Niezależność 13-kilogramowej instalacji z walizką przenosi serwis ratunkowy z precyzyjnego garażu do naprawy gąsienic i siłowników ciężkich traktorów w błotnistych jarach gdzie powiewy deklasują kunszt i sens zabawy osłonowym trybem TIG. Funkcje wspomagające nie zasłonią braku podstawowej zdolności technika do prawidłowego i mocnego odłupania zesztywniałej szlaki żużlu na końcu zrekonstruowanego szwu między ułożeniem wielowarstwowym dla stali.
Zastosowania (Aplikacje B2B)
- Spajanie stopów lekkich aluminium w lotnictwie oraz przy produkcji ultralekkich ram motocyklowych metodą AC.
- Utrzymanie reżimu chłodzenia wodą przy długotrwałym scalaniu zbiorników i zasobników stacjonarnych TIG DC.
- Interwencyjne spajanie krawędzi blach na wietrznych rusztowaniach za pomocą algorytmu wzmocnionej elektrody MMA.
- Tworzenie higienicznych i przetłaczających złączy dla farmacji, realizowanych z bezdotykowym jarzeniem HF wolnym od wolframu.
- Estetyczna fabrykacja barierek jachtowych i elementów chromoniklowych poprzez stabilizujący parametryzację prąd pulsujący.
- Wysokoseryjne roboty ślusarskie przy użyciu fabrycznych zblokowanych slotów pamięci wskaźników Job Mode przez załogę zmianową.
FAQ (pytania techniczne)
Czy moduł HandyTIG 200 od Lorch jest przystosowany do częstego przemieszczania w serwisie polowym?
Zdecydowanie tak. Sama jednostka prądowa jest odłączana od wózka ważąc niecałe 13,4 kg, a jej przemysłowa obudowa została wyposażona w strefy absorbujące energię (Crash Protection), zachowując układ elektroniczny w stanie nienaruszonym po deklarowanych upadkach z rzędu nawet 60 centymetrów na utwardzoną posadzkę.
W jakim celu dedykowany zestaw używa zewnętrznego modułu chłodzenia uchwytu?
Podczas profesjonalnego operowania plazmą przekraczającą 150 amperów, głowica lancy rozgrzewa się błyskawicznie grożąc roztopieniem miedzianych prowadnic lancy. Wózek wymusza ciągły obieg zimnego płynu, znacząco przesuwając margines wytrzymałości cieplnej bez względu na zaplanowany cykl czasowy nakładania stopiwa w przemyśle stalowym.
Czy do poprawnego zajarzenia blachy zawsze konieczny jest nacisk elektrodą o podłoże obrabiane?
Nie, sprzęt został docelowo skategoryzowany dla uderzenia modelem emisji (HF) polegającym na pokonaniu dystansu strefy neutralnej dzięki wystrzałowi skumulowanej wysokiej częstotliwości prądowej. Zapewnia to absolutny brak styczności twardego grotu bezpośrednio przed uformowaniem kropel czystego, bezskazowego złącza metali.
