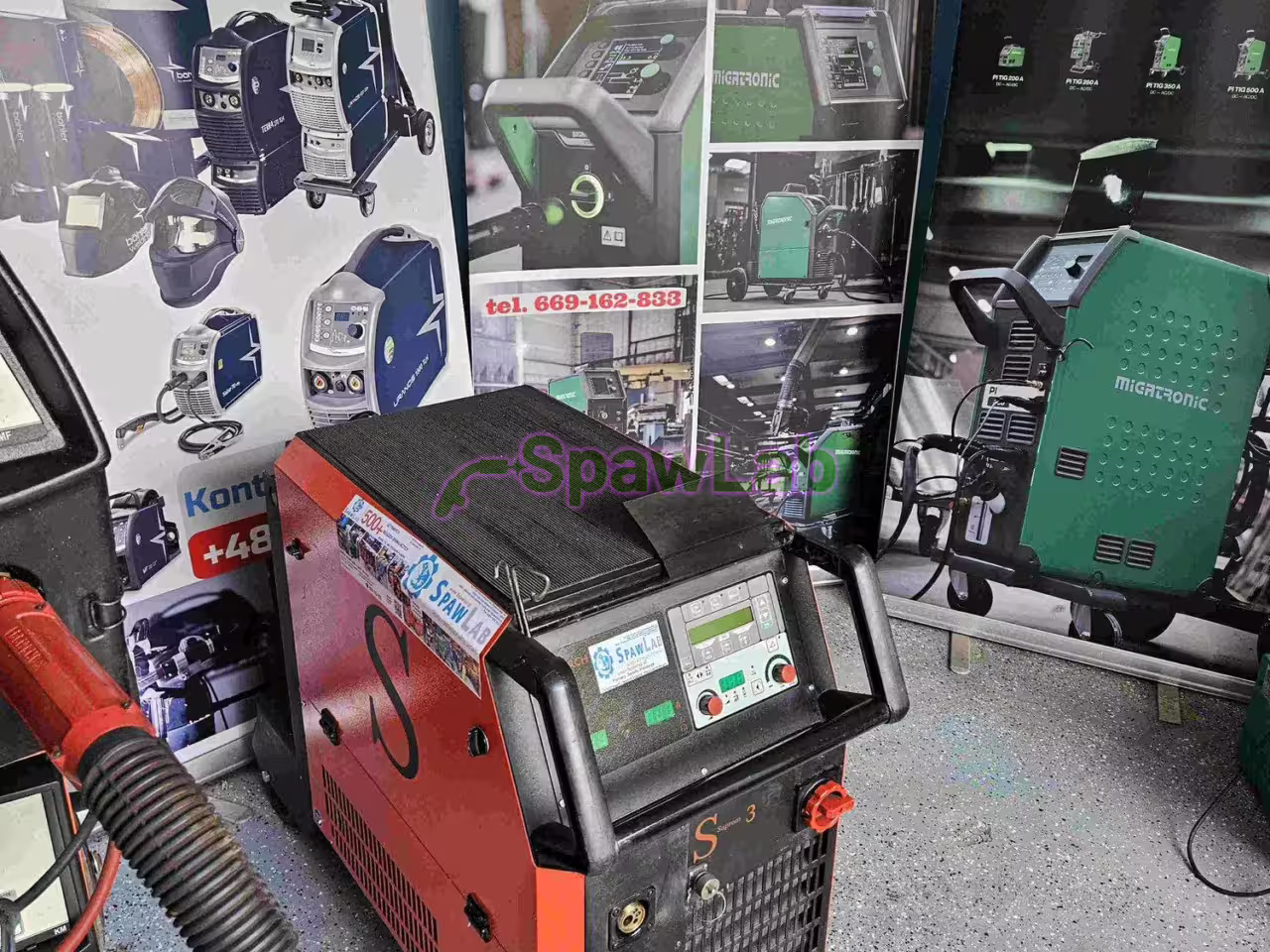

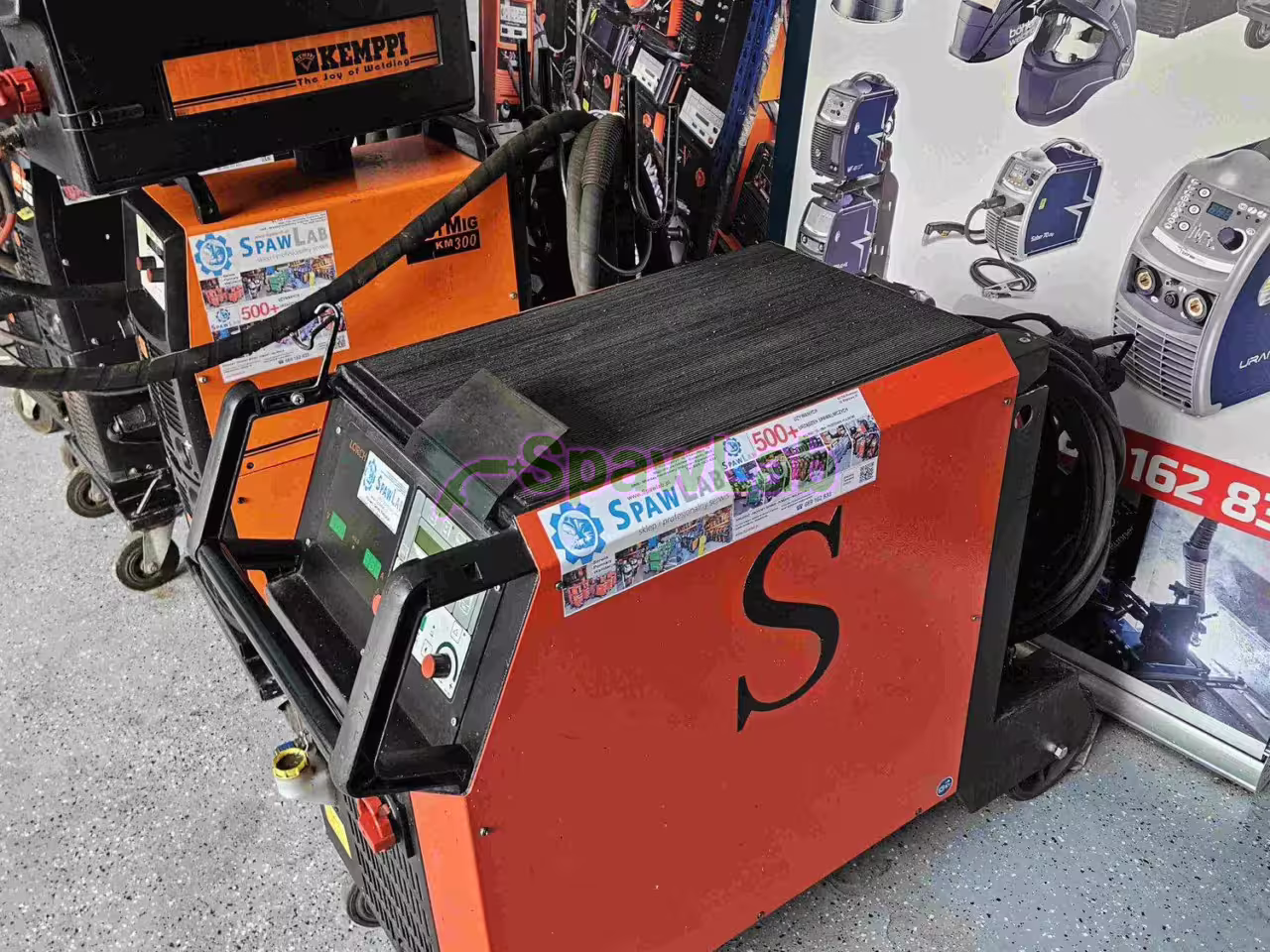

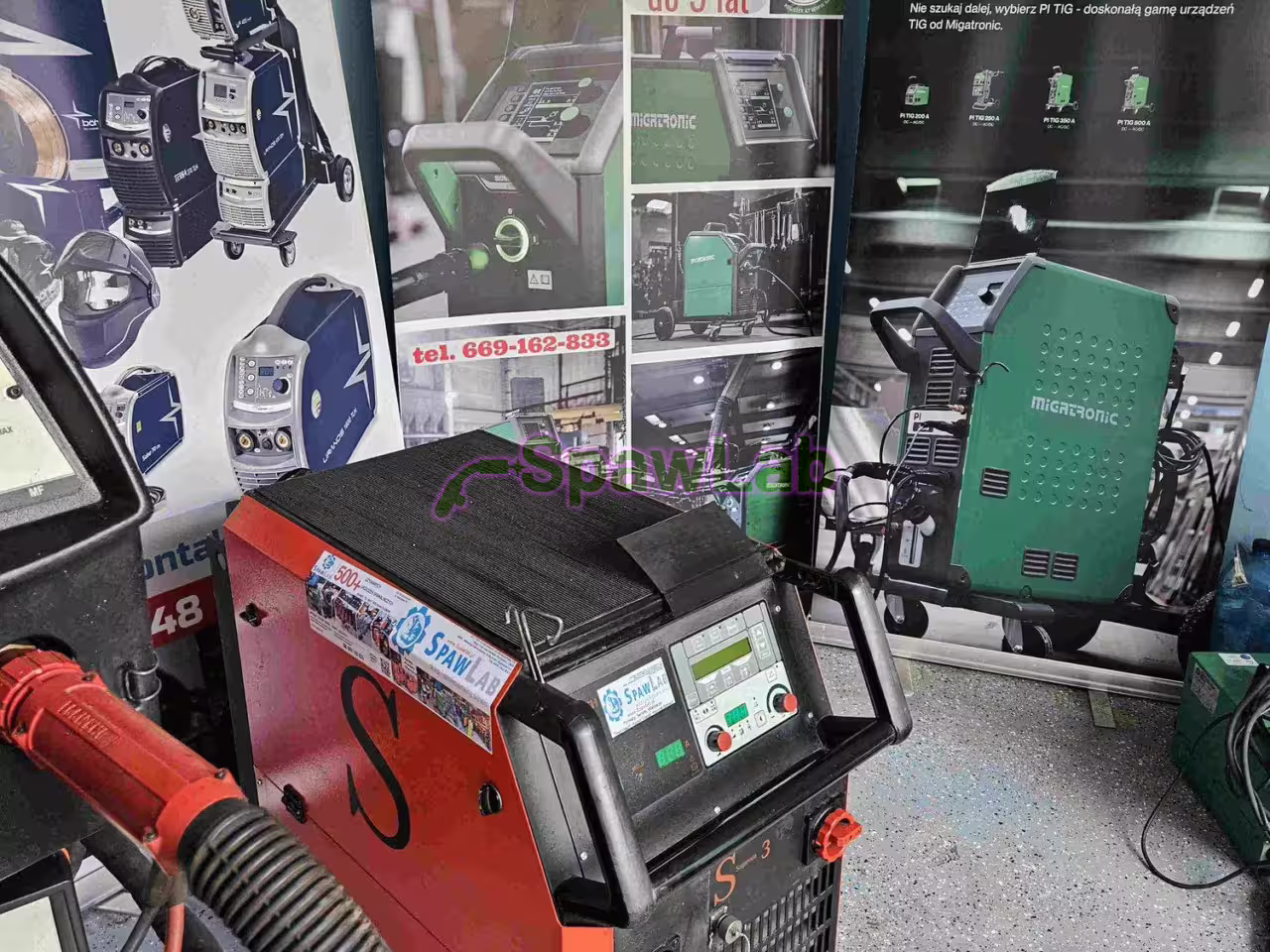

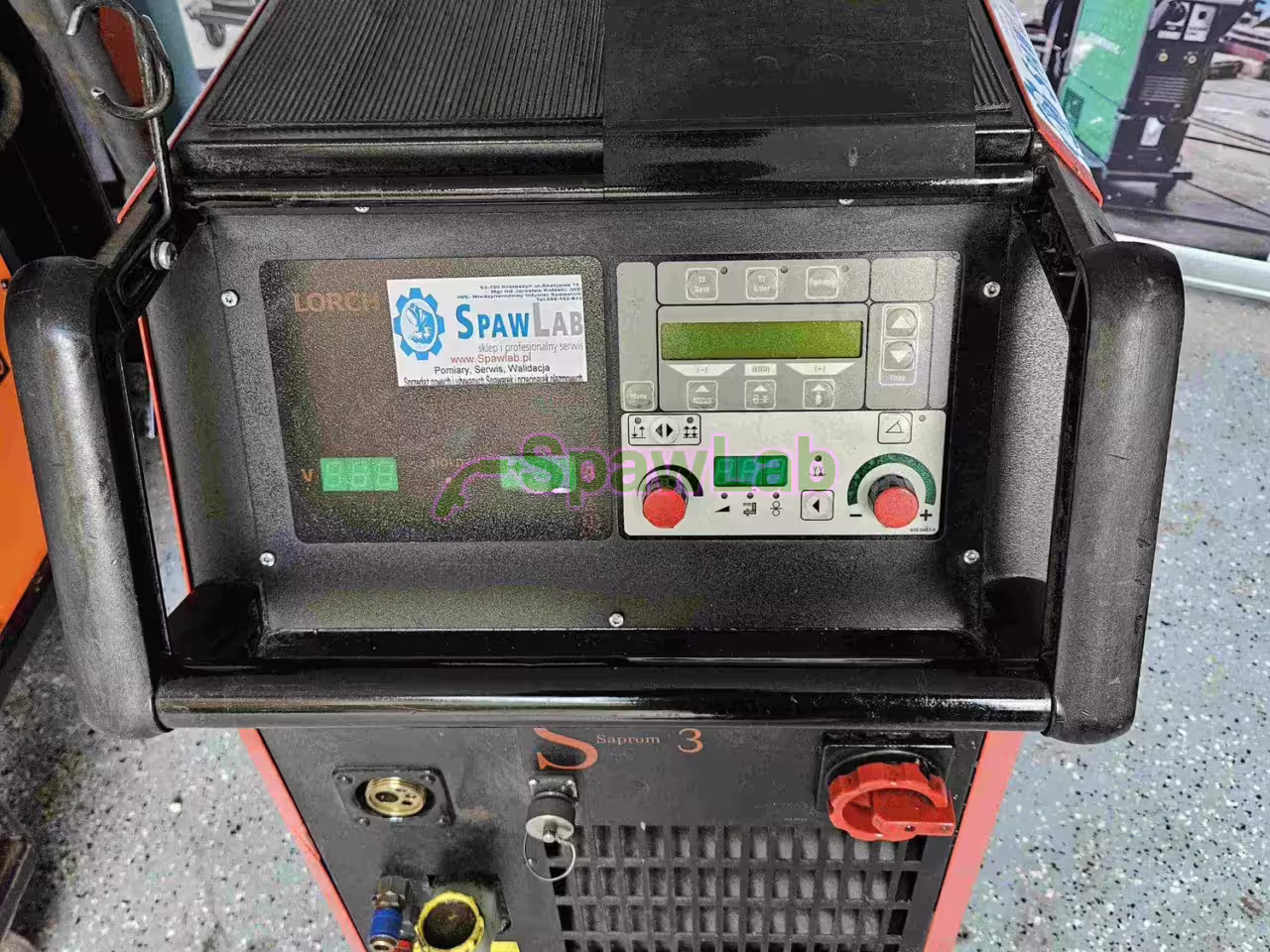

Lorch Saprom S3 to używany półautomat MIG/MAG z pulsem i podwójnym pulsem TwinPuls od niemieckiego producenta z Auenwaldu. Licznik w menu pokazuje tylko 633 godziny spawania, a w jednej obudowie na kołach masz źródło 320 A, czterorolkowy podajnik i chłodzenie cieczą. To maszyna do aluminium i stali nierdzewnej, która równie dobrze radzi sobie z konstrukcjami stalowymi. W zestawie uchwyt MIG 4 m i przewód masowy 3 m.

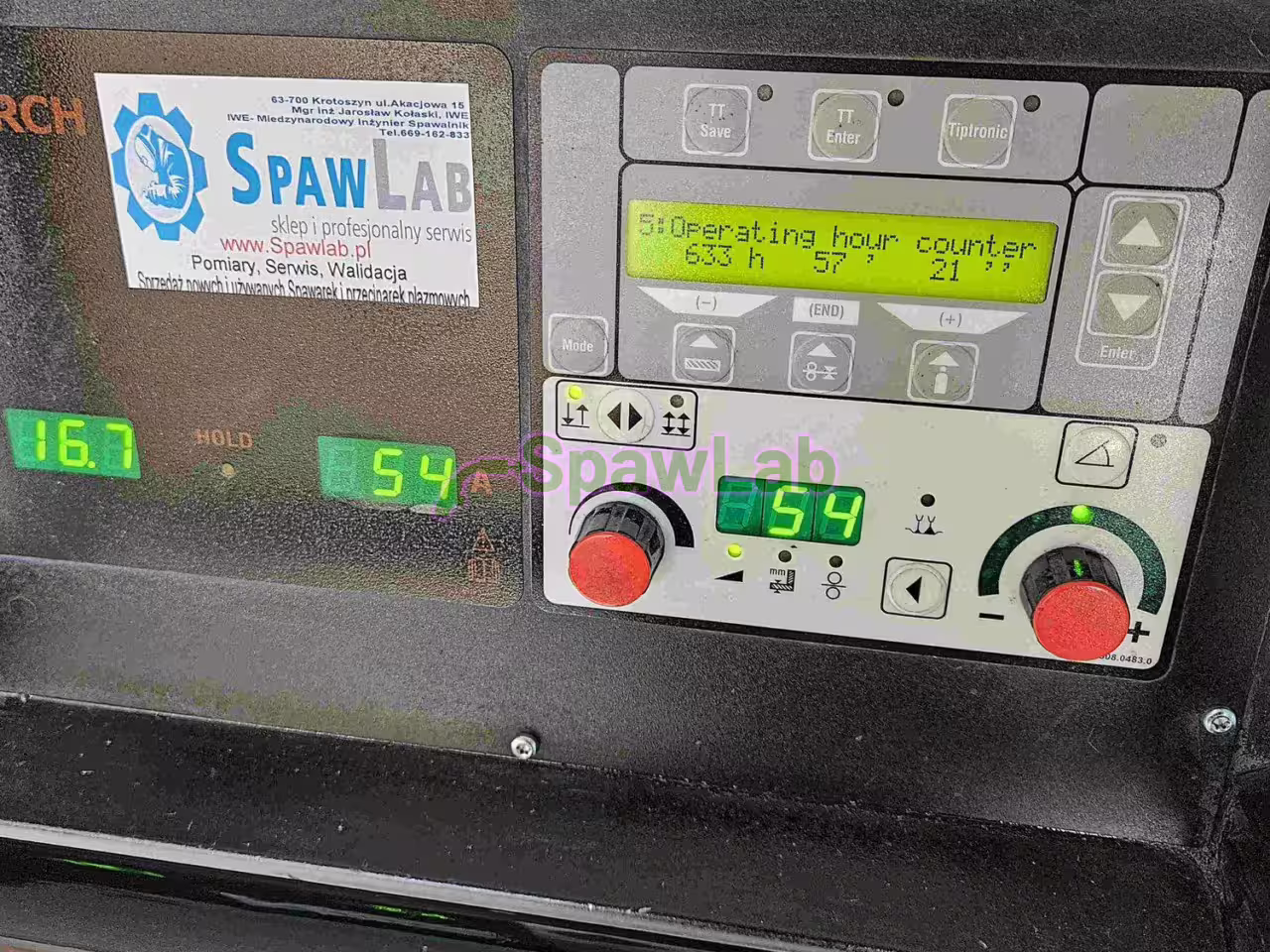

- 633 godziny spawania, a nie godziny włączenia. Licznik Lorch zlicza wyłącznie czysty czas jarzenia łuku. Postój z włączonym zasilaniem się nie liczy, więc 633 godziny to niski przebieg jak na półautomat przemysłowy. Zdjęcie ekranu licznika jest w galerii.
- TwinPuls, czyli podwójny puls Lorch. Lorch rozwija ten proces od lat dziewięćdziesiątych. W serii S jest częścią wersji z pulsem, a nie płatnym dodatkiem, i ma trzy niezależne nastawy: częstotliwość, zmianę prądu i proporcję faz. We Froniusie TPS odpowiednik SynchroPulse był opcją, poza wersjami Alu i CrNi.

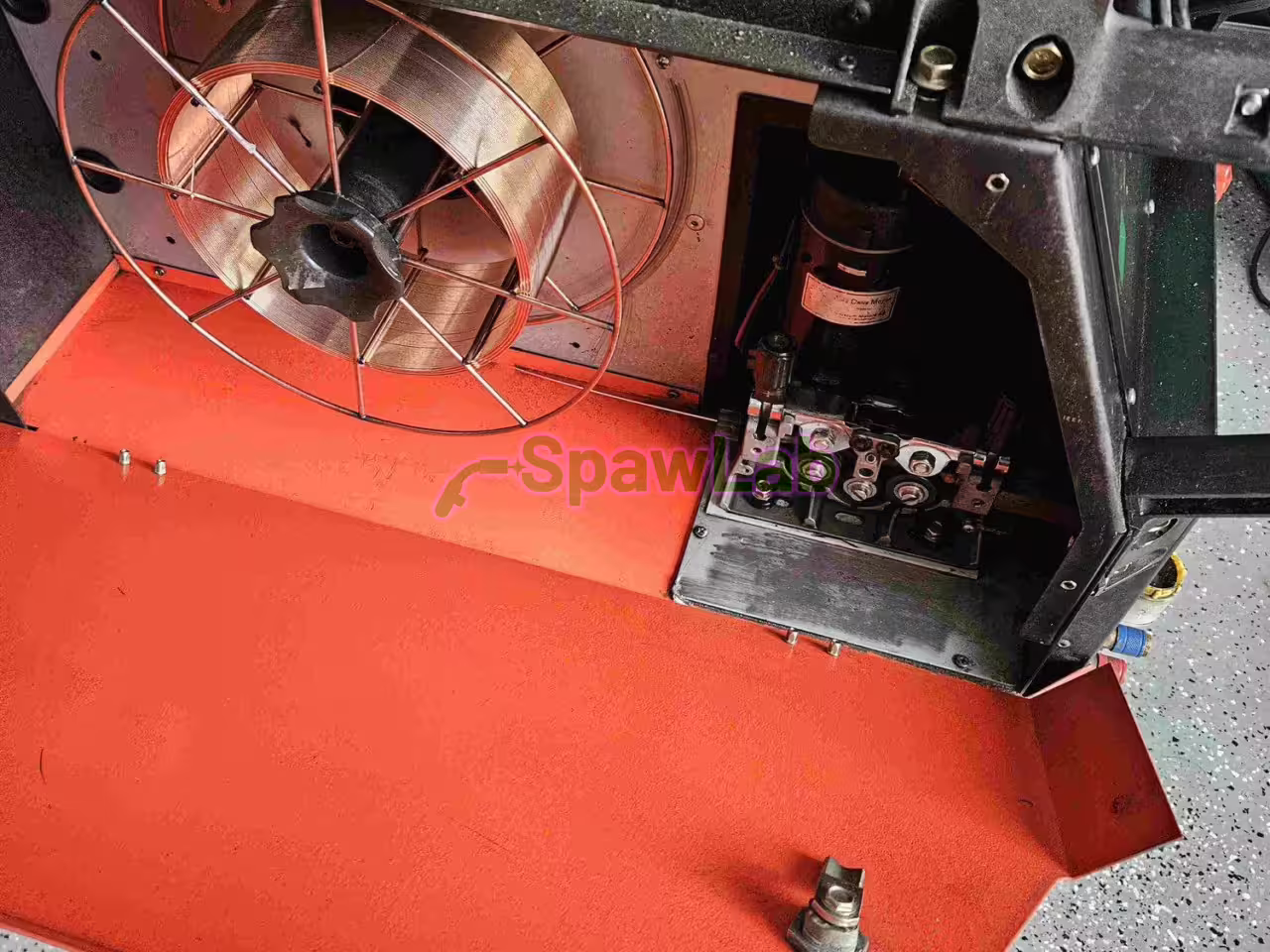

- Kompakt z czterorolkowym podajnikiem. Źródło, podajnik i chłodnica w jednej obudowie: przetaczasz całe stanowisko i nie układasz przewodów pośrednich. Podajnik ma 4 rolki i podaje drut od 0,1 do 25 m/min.
- Nadzór, który chroni uchwyt i elektronikę. Maszyna zatrzymuje spawanie, gdy przepływ cieczy spadnie poniżej 0,3 l/min, i pilnuje temperatury modułów mocy, napięcia sieci i silnika podajnika. W menu diagnostyki odczytasz przepływ cieczy w l/min i trzy ostatnie błędy.
Procesy spawalnicze w Lorch Saprom S3
MIG/MAG Pulse: jedna kropla na jeden impuls
Prąd bazowy podtrzymuje łuk, a krótkie impulsy prądu powyżej progu łuku natryskowego odrywają kroplę ciekłego metalu siłą elektromagnetyczną. Lorch stroi puls tak, żeby każdy impuls odrywał dokładnie jedną kroplę, mniej więcej o średnicy drutu, jak kroplomierz. Częstotliwość impulsów rośnie razem z prędkością drutu, więc przy każdej nastawie przenoszenie metalu jest równe.
Efekt: przenoszenie prawie bez rozprysku w zakresie, w którym zwykły łuk przechodzi w kroplowy i pryska, płaskie lico i pewne wtopienie. Lorch zaleca puls zwłaszcza do aluminium i stali wysokostopowych. Przy najcieńszej blasze krótki łuk w trybie Normal nadal ma swoje miejsce.
TwinPuls: rytm spoiny ustawiony przez maszynę
Na puls nakładana jest wolna modulacja: maszyna przechodzi na przemian między fazą wyższej i niższej energii, od 0,5 do 5 razy na sekundę. W fazie wysokiej jeziorko się przetapia, w niskiej częściowo stygnie i krzepnie. Spawacz TIG robi to samo ręką, dokładając pręt i cofając ciepło w równym rytmie. Tutaj ten rytm trzyma maszyna.
Nastawiasz częstotliwość od 0,5 do 5 Hz, zmianę prądu od 5 do 50% prądu spawania i udział fazy wysokiej od 20 do 80%. Każdy cykl TwinPuls zostawia jedną łuskę: przy 30 cm/min, czyli 5 mm/s, i 3 Hz łuski wypadają co około 1,7 mm. Lorch podkreśla przy aluminium mniejsze odkształcenia, łatwiejsze spawanie w pozycjach przymusowych i lico prawie jak przy TIG, a przy stali to samo sterowanie jeziorkiem pomaga w pionie i na widocznych spoinach.
MIG/MAG Normal z synergią
Krótki łuk, łuk przejściowy i natryskowy prowadzone według charakterystyk zapisanych w maszynie. Wybierasz materiał, średnicę drutu i gaz, a potem jedną wartość: prąd spawania, grubość blachy w milimetrach albo prędkość drutu w m/min. Resztę maszyna dobiera sama. Lorch nazywa to „3 kroki i spawasz”.
W trybie Normal regulujesz też działanie dławika, czyli szybkość narastania prądu przy zwarciu. Działa to jak twardość amortyzatora: więcej dławika to miękki łuk, mniej rozprysku i płaskie lico, mniej dławika to twardszy, zimniejszy łuk i szybciej krzepnące jeziorko.
MMA, czyli elektroda otulona
Elektrody od 1,0 do 6,0 mm z regulacją dynamiki łuku od 0 do 100% wartości programu. Przydaje się przy naprawach i montażu, gdy nie ma sensu przezbrajać podajnika. Uchwyt elektrodowy dokupisz osobno.
Funkcje i regulacje
- Tiptronic: 100 zadań. 10 zestawów po 10 zadań, każde z pełnym kompletem nastaw. Zadania można nazwać, skopiować i wyłączyć, żeby spawacz przełączał się tylko między zatwierdzonymi.
- Korekta długości łuku. Pokrętłem około ±40% wartości programu, w menu od 60 do 140%. W ustawieniach wybierasz, czy korekta działa na napięcie, czy na prędkość drutu.
- Prąd startowy od 20 do 200% przez 0 do 10 s. Wyższy prąd startowy zapobiega zimnemu początkowi spoiny na aluminium i grubym materiale, niższy chroni cienką blachę.
- Wypełnianie krateru. Opadanie prądu ustawiasz jako szybkość od 10 do 990 A/s, prąd końcowy od 10 do 100% przez 0 do 10 s. Na aluminium to mniejsze ryzyko pęknięć kraterowych na końcu spoiny.
- Dopalanie drutu (burnback), gaz przed i po spawaniu. Dopalanie od 20 do 300% i gaz po spawaniu od 20 do 200% wartości programu, gaz przed spawaniem od 0 do 10 s. Drut nie przywiera do jeziorka, a koniec spoiny stygnie w osłonie.
- Tryby 2T i 4T. Krótkie spoiny i długie ściegi bez trzymania przycisku.
- Hold. Po spawaniu wyświetlacz zatrzymuje rzeczywisty prąd i napięcie ostatniej spoiny, więc łatwo zapisać parametry do instrukcji spawania.
- Blokada funkcji w 3 poziomach. Poziom 1 zostawia spawaczowi prąd i włączanie Tiptronic, poziom 2 tylko wybór zadania, poziom 3 blokuje wszystko poza menu i testem pompy.
- Test gazu i test pompy. Zawór gazu otwiera się na 30 s do ustawienia przepływu, a pompa pracuje około minuty, żeby napełnić i odpowietrzyć pakiet uchwytu.
- Chłodzenie 1,1 kW. Pompa odśrodkowa, ciśnienie do 3,5 bar. Chłodzenie startuje z łukiem i pracuje jeszcze około 2 minut po spawaniu.
Lorch Saprom S3 na tle innych półautomatów z podwójnym pulsem
Saprom S3 należy do serii S z 2003 roku, w której Lorch przeszedł na pełne sterowanie cyfrowe i magistralę CAN. Charakterystyki synergiczne i puls są zapisane w maszynie, a nie strojone potencjometrami.
Podwójny puls ma każda duża marka: Fronius nazywa go SynchroPulse, EWM superPuls, Kemppi Double Pulse, ESAB SuperPulse, a Migatronic DUO Plus. TwinPuls w Saprom S pracuje w tym samym zakresie częstotliwości co SynchroPulse (od 0,5 do 5 Hz) i, w odróżnieniu od tabel Froniusa i Kemppi, pozwala osobno ustawić proporcję faz.
Saprom S3 nie ma późniejszych procesów specjalnych Lorch (SpeedPulse, SpeedArc, SpeedCold), które weszły od 2009 roku, ani odpowiedników EWM forceArc. Dostajesz w zamian dopracowany puls i TwinPuls w maszynie z licznikiem 633 h.
Dane techniczne
| Producent | Lorch Schweißtechnik, Auenwald, Niemcy |
|---|---|
| Model | Saprom S3, wersja kompaktowa (spotykany zapis: Lorch S3 Puls, S3 Pulse) |
| Rodzaj | półautomat MIG/MAG z pulsem, TwinPuls i MMA |
| Licznik godzin spawania | 633 h, odczyt z menu maszyny (zdjęcie w galerii) |
| Zasilanie | 3 x 400 V, ±15%, 50/60 Hz |
| Zabezpieczenie sieci | 16 A zwłoczne, wtyczka CEE 16 A |
| Zakres prądu MIG/MAG | od 25 do 320 A |
| Cykl pracy 40°C | 250 A przy 100%, 320 A przy 35 do 40% (zależnie od wydania dokumentacji) |
| Moc pobierana z sieci | 10,7 kVA przy 100%, 15,1 kVA przy prądzie maksymalnym |
| Napięcie biegu jałowego | 81 V |
| Współczynnik mocy cos φ | 0,99 |
| TwinPuls | od 0,5 do 5 Hz, zmiana prądu od 5 do 50%, faza wysoka od 20 do 80% |
| Pamięć Tiptronic | 100 zadań (10 x 10) |
| Podajnik | 4 rolki, od 0,1 do 25 m/min |
| Średnice drutu | stal od 0,6 do 1,2 mm, aluminium od 1,0 do 1,2 mm |
| Elektrody MMA | od 1,0 do 6,0 mm |
| Chłodzenie | cieczą, 1,1 kW, maksymalnie 3,5 bar |
| Stopień ochrony i klasa izolacji | IP23, F |
| Wymiary (dł. x szer. x wys.) | 1116 x 463 x 812 mm |
| Masa (dane katalogowe) | 92,8 kg plus 14,7 kg napełnionego chłodzenia |
Co dostajesz
- Lorch Saprom S3 w wersji kompaktowej z wbudowanym podajnikiem i chłodzeniem cieczą
- uchwyt MIG o długości 4 m
- przewód masowy o długości 3 m
Na co zwrócić uwagę
Do zasilania potrzebujesz 3 x 400 V z bezpiecznikiem 16 A zwłocznym i gniazda CEE 16 A. Do pracy ciągłej licz 250 A, a 320 A traktuj jako prąd maksymalny. Do aluminium przezbrajasz podajnik: rolki do aluminium, prowadnik teflonowy w uchwycie i szpula drutu aluminiowego, tak jak opisuje to Lorch.
Druty CuSi do lutospawania pojawiły się w katalogu serii S później, więc jeśli potrzebujesz tego programu, sprawdzimy listę materiałów w menu tego egzemplarza. Uchwytu elektrodowego do MMA nie ma w zestawie. Obudowa ma ślady użytkowania widoczne na zdjęciach.
Pytania o Lorch Saprom S3
Co oznaczają 633 godziny na liczniku Lorch S3?
To czysty czas jarzenia łuku, a nie czas włączenia maszyny. Postój z włączonym zasilaniem się nie liczy, więc jak na przemysłowy półautomat to niski przebieg.
Czy Lorch S3 nadaje się do aluminium?
Tak. Ma puls i TwinPuls, które Lorch przewidział właśnie do aluminium, i podajnik czterorolkowy. Spawasz drutem aluminiowym 1,0 albo 1,2 mm po przezbrojeniu podajnika i uchwytu. Na uchwycie 4 m pewniej podaje się drut 1,2 mm i twardszy AlMg5 niż miękki AlSi5 1,0 mm.
Czym TwinPuls różni się od zwykłego pulsu?
Zwykły puls odrywa krople w tysięcznych częściach sekundy. TwinPuls dodatkowo zmienia energię łuku od 0,5 do 5 razy na sekundę, co steruje jeziorkiem i daje lico w równą łuskę.
Czy Saprom S3 ma SpeedPulse?
Nie. SpeedPulse Lorch wprowadził w 2009 roku, w późniejszej generacji serii S (S-SpeedPulse). Ten egzemplarz ma Puls i TwinPuls.
Jakie przyłącze prądu jest potrzebne?
3 x 400 V z bezpiecznikiem 16 A zwłocznym i gniazdem CEE 16 A.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok pakietu serwisowego: czyszczenie, przegląd podstawowy i pomiary elektryczne. Protokół z pomiarów jest w płatnym pakiecie serwisowym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
