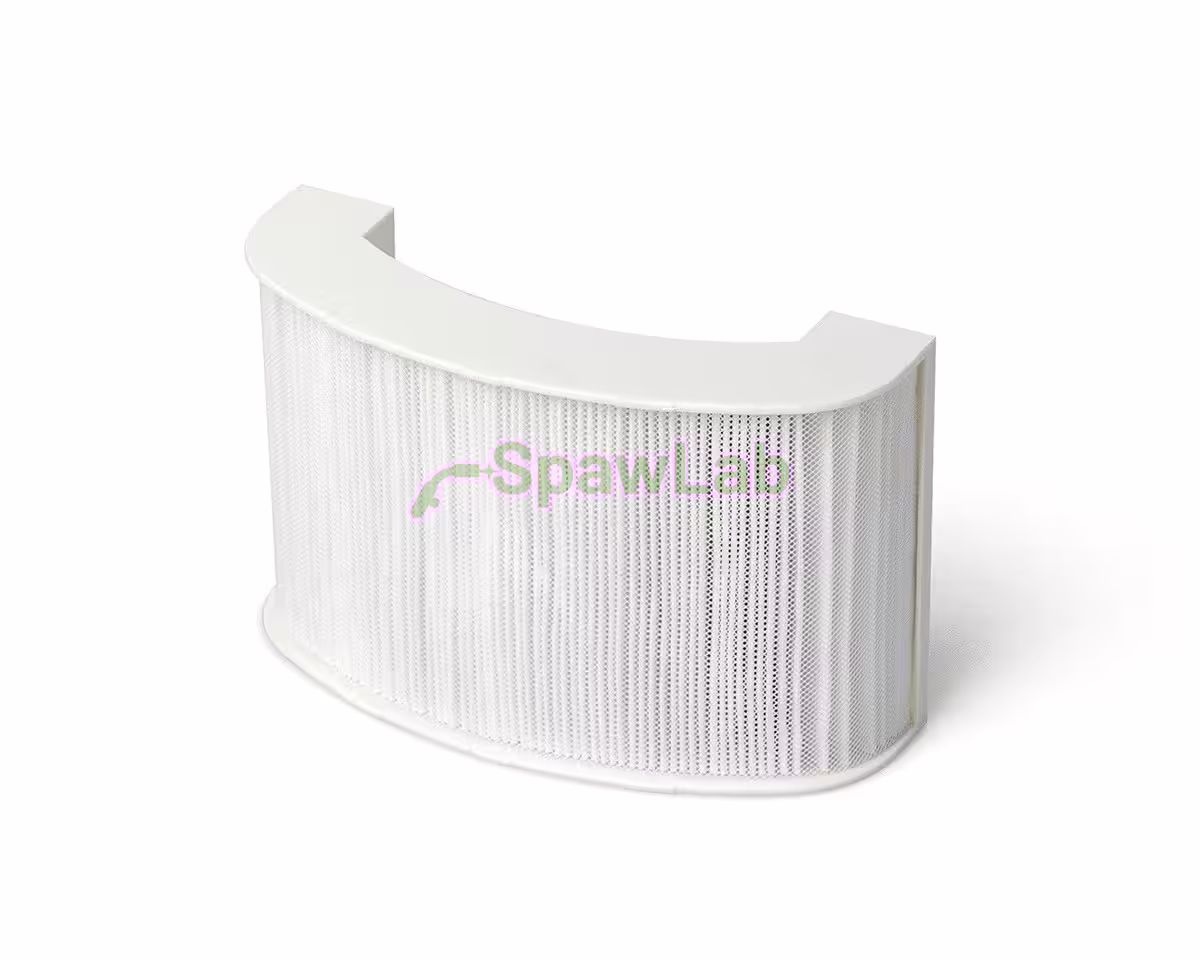

Der Partikelfilter P R SL Guardian Air ist der Hauptfilter dieses Gebläseatemschutzsystems von Böhler Welding. Er hält Staub und Rauch beim Schweißen und Schleifen zurück, mit der Einheit Guardian Air erfüllt das System die höchste Schutzklasse TH3 nach EN 12941 (99,8 % partikelfreie Luft). Die Einheit hat einen Hauptfilter, eine Packung mit 4 Stück reicht also für vier Wechsel.
Technische Spezifikation
| Artikelnummer | 86645 |
|---|---|
| Marke | Böhler Welding |
| Passend für | Guardian Air (86692, 86668) |
| Typ | Partikelfilter P R SL |
| Schutzklasse (EN 12941) | TH3 P R SL |
| Schützt vor | feste und flüssige Partikel (Staub, Rauch, Aerosole) |
| Farbkennzeichnung | weiß |
| Montage | unter der Abdeckung eingeschoben, ohne Werkzeug |
| Max. Filterstandzeit | 2 Wochen oder 90 h (der längere Zeitraum) |
| Lagerung | 0 bis +40 °C, unter 75 % rF |
| Verpackungseinheit | 4 Stück |
| Normen | EN 12941:1998 |
Für wen
Für Schweißer und Schleifer, die mit Guardian Air und den Helmen Guardian 50M Air, 50FM Air, 62 Air, 62F Air oder Big Vision Air arbeiten. Guardian Air arbeitet nur mit dem Filter P R SL und schützt daher nicht vor organischen Dämpfen und Gasen; dafür gibt es Evolution Air mit Gasfilter. Das System darf nicht in Behältern, Rohren und Kanälen oder bei einem Sauerstoffgehalt unter 19,5 % eingesetzt werden.
Merkmale
- Der Buchstabe P in der Kennzeichnung P R SL steht für Partikel in Form fester und flüssiger Aerosole.
- Mit Guardian Air Klasse TH3 P R SL nach EN 12941:1998+A1:2003+A2:2008, Nennschutzfaktor 500.
- Hält die meisten Partikel zurück: Staub, flüssige Aerosole, Bakterien, Viren und Enzyme.
- Die Einheit liefert 180 bis 220 l/min in 6 Stufen und gleicht das Zusetzen des Filters selbst aus.
Montage und Wechsel des Partikelfilters P R SL Guardian Air
Die Filterabdeckung öffnen Sie, indem Sie sie an der rechten Seite der Einheit nach außen ziehen; Werkzeug ist laut Anleitung verboten. Alten Filter herausziehen, Staub von der Einheit entfernen, ohne dass er in den Lufteinlass gelangt, und den neuen Filter einschieben, bis er gut am Gehäuse anliegt. Dann Vorfilter und Funkenschutz einsetzen und die Abdeckung schließen, bis sie einrastet.
Laut Anleitung beträgt die maximale Standzeit eines Hauptfilters 2 Wochen oder 90 Stunden, je nachdem, was länger ist; Garantiebedingung ist ein Wechsel mindestens alle 2 Wochen. Früher tauschen Sie einen beschädigten oder zugesetzten Filter: wenn der Alarm bei zu geringem Luftstrom (unter 170 l/min) nach dem Wechsel des Vorfilters bleibt. Filter nie reinigen oder wiederverwenden.
Passend für
Die Einheit Guardian Air und die Sets mit dieser Einheit:
- Böhler Welding Guardian Air Gebläseatemschutz PAPR, Komplettset mit Filter
- Böhler Welding Motoreinheit Guardian Air mit Filterabdeckung, PAPR-Gebläse ohne Filter
- Böhler Welding Guardian 50M Air Kit, Schweißhelm mit Gebläseatemschutz Guardian Air
- Böhler Welding Guardian 50FM Air Kit, Klapphelm mit Gebläseatemschutz Guardian Air
- Böhler Welding Big Vision Air Kit Guardian Air, Schleifvisier mit Gebläseatemschutz Guardian Air
Evolution Air hat einen eigenen Schraubfilter: Böhler Welding Partikelfilter P R SL Evolution Air (4 Stück).
Verschleiß- und Ersatzteile
- Böhler Welding Vorfilter Guardian Air (10 Stück)
- Böhler Welding Geruchs-Vorfilter Guardian Air (5 Stück)
- Böhler Welding Funkenschutz Guardian Air
- Böhler Welding Filterabdeckung Guardian Air
- Böhler Welding Kugel-Rotameter, Luftstromtester für PAPR und Supplied Air
Alle Teile für Gebläseatemschutz: Filter und Teile für Frischluft.
Normen und Zertifikate
Der Filter ist mit EN 12941:1998 und CE gekennzeichnet; im System Guardian Air Klasse TH3 P R SL.
Dokumente zum Herunterladen
- Anleitung Partikelfilter P R SL Guardian Air (PDF, mehrsprachig, mit Deutsch)
- Bedienungsanleitung Guardian Air (PDF, mehrsprachig, mit Deutsch)
- Datenblatt Guardian 50M/50FM Air Kit mit Ersatzteilen Guardian Air (PDF, Deutsch)
- Katalog PSA & Schweißzubehör 2023/24 (PDF, Deutsch)
Häufige Fragen
Wie oft muss der Filter P R SL in Guardian Air gewechselt werden?
Spätestens nach 2 Wochen oder 90 Betriebsstunden, je nachdem, was länger ist. Bei Staub früher: Bleibt der Luftstromalarm nach einem neuen Vorfilter bestehen, wechseln Sie den Hauptfilter.
Passt er in Evolution Air?
Nein. Evolution Air arbeitet mit zwei runden Schraubfiltern: Böhler Welding Partikelfilter P R SL Evolution Air (4 Stück).
Darf ich die Abdeckung mit einem Schraubendreher öffnen?
Nein. Die Anleitung verbietet Werkzeug zum Öffnen der Filterabdeckung; ziehen Sie sie von Hand an der rechten Seite der Einheit auf.
