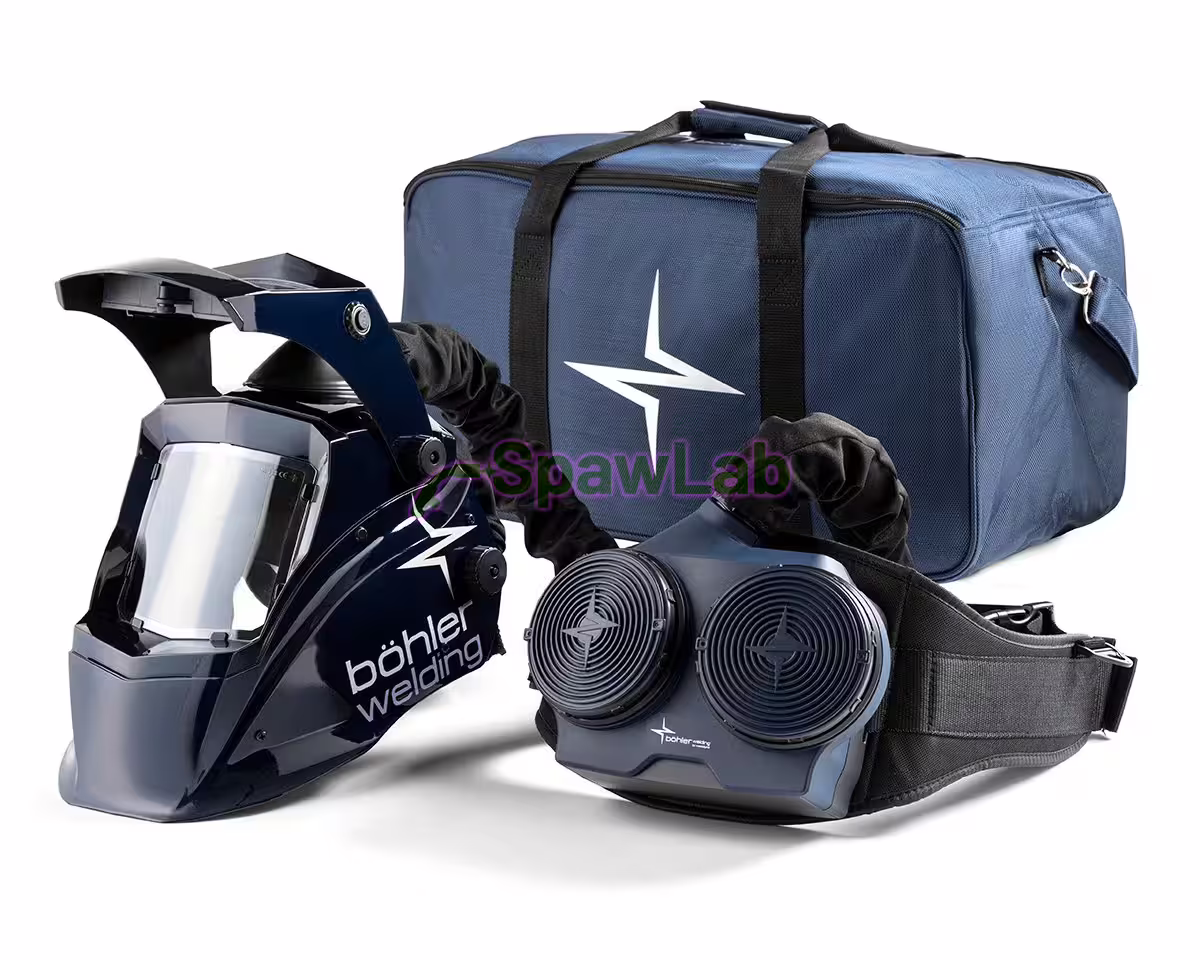

Das Guardian 62F Air Kit verbindet den Klapphelm Guardian 62F Air mit dem Gebläseatemschutzsystem Evolution Air (PAPR) in einer blauen Böhler Tasche. Bei hochgeklappter Kassette schleifen Sie durch die klare Scheibe, während die Einheit weiter 180-240 l/min über P R SL Filter gereinigte Luft in den Helm führt. Das System erreicht Klasse TH3 nach EN 12941, die Kassette hat 62 x 98 mm Sichtfeld und die Schutzstufen DIN 5-9 und 9-13.
Technische Spezifikation
| Artikelnummer | 77006 |
|---|---|
| Marke | Böhler Welding |
| Modell | Guardian 62F Air Kit |
| Typ | PAPR-Set: Helm Guardian 62F Air, Klapphelm (blau glänzend), Gebläseeinheit Evolution Air |
| Schutzstufen (DIN) | 4 / 5-9 / 9-13, Schleifmodus |
| Sichtfeld der Kassette | 62 x 98 mm |
| Optische Klasse (EN 379) | 1/1/1/2 |
| Luftstrom | 180-240 l/min (P R SL), 180-200 l/min (A1B1E1 P R SL), 6 Stufen |
| Schutzklasse (EN 12941) | TH3 P R SL, TH2 A1B1E1 P R SL |
| Batteriekapazität | Li-Ion 7,4 V, 7800 mAh |
| Ladezeit | 8-9 h |
| Betriebsdauer mit Batterie | bis 14 h (niedrigste Stufe), 11 h (höchste) |
| Alarm | optisch, akustisch und Vibration unter 170 l/min |
| Gewicht | Gebläseeinheit 1120 g mit Batterie und Filtern |
| Packungsinhalt | 1 Set |
| Normen | EN 12941, EN 175 B, EN 379, EN 166 B |
Für wen
- MIG/MAG-, WIG- und E-Hand-Schweißen mit Nahtschleifen: Sie klappen die Kassette hoch, Helm und Luftzufuhr bleiben, wo sie sind.
- Edelstahl, verzinkte Bleche und Aluminium: Zwei P R SL Filter befreien die Luft von Partikeln und Aerosolen.
- WIG mit kleinen Strömen: Die Kassette Guardian 62 arbeitet bei WIG ab 5 A.
- Lange Schichten ohne Halbmaske: Die 7800 mAh Batterie reicht bis 14 h auf der niedrigsten Stufe.
Die Einheit filtert die Umgebungsluft, deshalb schließt die Anleitung geschlossene Behälter und Kanäle ohne Luftaustausch, Sauerstoff unter 19,5 %, Ex-Bereiche und starken Wind aus.
Was das Guardian 62F Air Kit auszeichnet
- Hochklappbare Kassette (Flip-up) mit klarem Schleifvisier darunter.
- Kassette Guardian 62: 4 Lichtbogensensoren, Hellstufe DIN 4, Bereiche DIN 5-9 und 9-13, optische Klasse 1/1/1/2 nach EN 379, True Blue Color und Schleifmodus-Schalter außen an der Schale.
- Luftstrom 180-240 l/min mit P R SL Filtern, 6 Stufen, gewechselt mit den Tasten +/- nach 2 s Halten.
- Gleichbleibender Luftstrom unabhängig von Filterbeladung und Batteriezustand: Ein Mikroprozessor in der Einheit regelt ihn.
- Unter 170 l/min warnt die Einheit mit Licht, Ton und Vibration; bei schwacher Batterie gibt es einen optischen Alarm.
- Li-Ion-Batterie 7,4 V, 7800 mAh: 14 h auf der niedrigsten und 11 h auf der höchsten Stufe.
- Gasfilter A1B1E1 P R SL als Option: 180-200 l/min, mit diesem Helm Klasse TH2.
- Der Schultergurt im Set verlagert einen Teil des Gewichts der Einheit (1120 g) auf die Schultern.
Lieferumfang
- Klapphelm Guardian 62F Air mit Blendschutzkassette, Schleifvisier, Gesichtsabdichtung und Luftkanalanschluss
- Gebläseeinheit Evolution Air mit montierten Partikelfiltern P R SL, Vorfiltern, Funkenschutz und Filterabdeckungen
- Hochleistungsbatterie Li-Ion 7800 mAh
- Universal-Ladegerät
- Flexibler Luftschlauch
- Komfort-Hüftgurt und Schultergurt
- Luftstromtester
- Böhler Tasche (blau)
- Bedienungsanleitung
Verschleiß- und Ersatzteile
Für die Gebläseeinheit Evolution Air
- Böhler Welding Partikelfilter P R SL Evolution Air (4 Stück): Hauptfilter, höchstens 2 Wochen oder 90 h im Einsatz (maßgeblich ist der längere Zeitraum)
- Böhler Welding Gasfilter A1B1E1 P R SL Evolution Air (2 Stück): Gasfilter anstelle von P R SL, paarweise zu wechseln, spätestens 6 Monate nach dem Öffnen
- Vorfilter Böhler Welding Vorfilter Evolution Air (20 Stück), Böhler Welding Vorfilter Evolution Air (40 Stück) und der Geruchs-Vorfilter Böhler Welding Geruchs-Vorfilter Evolution Air (6 Stück) verlängern die Lebensdauer des Hauptfilters
- Böhler Welding Funkenschutz Evolution Air (2 Stück) und Böhler Welding Filterabdeckung Evolution Air (2 Stück): Funkenschutz und Filterabdeckungen
- Batterien: Böhler Welding Hochleistungsakku 7800 mAh Evolution Air, Guardian Air mit dem Böhler Welding Universal-Ladegerät PAPR Evolution Air, Guardian Air oder die schnellladende Böhler Welding Schnelllade-Akku 7800 mAh Evolution Air, Guardian Air, die das Böhler Welding Schnellladegerät PAPR für den Schnelllade-Akku Evolution Air, Guardian Air benötigt
- Schläuche Böhler Welding flexibler Luftschlauch FLEX bis 180 cm Evolution Air, Guardian Air und Böhler Welding Standard-Luftschlauch 100 cm Evolution Air, Guardian Air, Supplied Air, Überzüge Böhler Welding Schlauchüberzug bis 120 cm Evolution Air, Guardian Air und Böhler Welding Schlauchüberzug bis 180 cm Evolution Air, Guardian Air, O-Ringe Böhler Welding O-Ring für Luftschläuche PAPR (20 Stück)
- Gurte Böhler Welding Komfort-Hüftgurt PAPR Evolution Air, Guardian Air und Böhler Welding Leder-Hüftgurt PAPR Evolution Air, Guardian Air, Verlängerung Böhler Welding Hüftgurt-Verlängerung 265 mm PAPR, Supplied Air, Schultergurt Böhler Welding Schultergurt PAPR Evolution Air, Guardian Air, Supplied Air, Luftstromtester Böhler Welding Kugel-Rotameter, Luftstromtester für PAPR und Supplied Air
Für den Helm Guardian 62F Air
- Böhler Welding Vorsatzscheibe Guardian 50, 62, 62F, Laser Guard (10 Stück) oder die verstärkte Böhler Welding Vorsatzscheibe Heavy-Duty Guardian 50, 62, 62F, Laser Guard (5 Stück): Vorsatzscheiben zum Schutz der Kassette
- Böhler Welding Innenscheibe Guardian 62, 62F, 62 Air, 62F Air (5 Stück): Innenscheiben
- Böhler Welding ADF Kassette Guardian 62, 62F: Ersatzkassette ohne Batterie; Batterie Böhler Welding Batterie ADF CR2450 Guardian, Evolution Vision, Evolution V80, Laser Guard
- Böhler Welding Schleifvisier Guardian 62F, 62F Air, 50FM Air (2 Stück): Schleifvisier unter dem hochklappbaren Filter
- Böhler Welding Klappelement Guardian 62F, 62F Air (blau glänzend) und Böhler Welding Schrauben und Drehknöpfe für Klappelement Guardian 62F, 50FM Air (1 Satz): Klappteil sowie Schrauben und Drehknöpfe der Mechanik
- Böhler Welding Gesichtsabdichtung Guardian 50M Air, 50FM Air, 62 Air, 62F Air, Big Vision Air und Böhler Welding Luftkanalanschluss Guardian 50M Air, 50FM Air, 62 Air, 62F Air, Big Vision Air: Gesichtsabdichtung und Luftkanalanschluss am Helm
- Böhler Welding Kopfband Guardian 50, 62, 62F, Big Vision, Laser Guard und Böhler Welding Schweißbänder Guardian 50, 62, 62F, Big Vision, Laser Guard (2 Stück, vorne und hinten): Kopfband und Schweißbänder
- Vergrößerungslinsen: Böhler Welding Vergrößerungslinse (Dioptrie) +1,0 für Schweißhelme, Böhler Welding Vergrößerungslinse (Dioptrie) +1,5 für Schweißhelme, Böhler Welding Vergrößerungslinse (Dioptrie) +2,0 für Schweißhelme, Böhler Welding Vergrößerungslinse (Dioptrie) +2,5 für Schweißhelme
Zum Start bestellen Sie dazu: Böhler Welding Partikelfilter P R SL Evolution Air (4 Stück), Böhler Welding Vorfilter Evolution Air (20 Stück) und Böhler Welding Schleifvisier Guardian 62F, 62F Air, 50FM Air (2 Stück).
Weitere Helme mit Frischluftanschluss finden Sie in der Kategorie Helme mit Frischluft.
Normen und Zertifikate
System Evolution Air: EN 12941:1998+A1:2003+A2:2008, mit dem Helm Guardian 62F Air Klasse TH3 P R SL (TH2 mit Filtern A1B1E1 P R SL), Nennschutzfaktor 500, zu 99,8 % partikelfreie Luft. Helm: EN 175 B, Kassette: EN 379, Scheiben: EN 166 B. Die Gebläseeinheit trägt CE- und UKCA-Kennzeichnung. Spawlab ist autorisierter Vertriebs- und Servicepartner von Böhler Welding in Polen. Wartung und Ersatzteile: Spawlab Service in Krotoszyn.
Dokumente zum Herunterladen
- Bedienungsanleitung Evolution Air (PDF, mehrsprachig)
- Datenblatt Evolution Air und Evolution V80 Air Kit, 2026 (PDF, Deutsch)
- Katalog PSA und Schweißzubehör 2023/24 (PDF, Deutsch)
Häufige Fragen
Wie schleife ich mit dem Guardian 62F Air?
Sie lassen die Kassette unten und stellen den Schalter außen an der Schale auf Schleifen, oder Sie klappen die Kassette hoch und arbeiten durch das klare Schleifvisier. Die Luftzufuhr läuft in beiden Fällen unverändert, ein verschlissenes Visier ersetzen Sie durch Böhler Welding Schleifvisier Guardian 62F, 62F Air, 50FM Air (2 Stück).
Wofür zahle ich mehr als beim 62 Air Kit, und wie unterscheidet sich das 50FM Air Kit?
Gegenüber dem Böhler Welding Guardian 62 Air Kit, Schweißhelm mit Gebläseatemschutz Evolution Air unterscheidet sich nur der Helm: Der Aufpreis gilt der hochklappbaren Kassette und dem Schleifvisier, Einheit und Kassette sind gleich. Das Böhler Welding Guardian 50FM Air Kit, Klapphelm mit Gebläseatemschutz Guardian Air hat ebenfalls eine hochklappbare Kassette, aber die leichtere Einheit Guardian Air (870 g, bis 8 h, ohne Gasfilter) und 50 x 100 mm Sichtfeld statt 62 x 98 mm.
Was tun, wenn die Einheit Alarm gibt?
Das erste Signal bedeutet, dass die Einheit die eingestellte Stufe nicht hält und selbst eine Stufe zurückgeschaltet hat. Fällt der Luftstrom unter 170 l/min, folgt ein zweiter Alarm: Arbeit beenden, Gefahrenbereich verlassen und Filter oder Batterie wechseln. Arbeiten Sie nie mit ausgeschalteter Einheit, weil sich unter dem Helm schnell Kohlendioxid ansammelt.
Kann ich den Helm aus dem Set an eine andere Luftversorgung anschließen?
Ja. Der Guardian 62F Air ist auch mit der Einheit Böhler Welding Guardian Air Gebläseatemschutz PAPR, Komplettset mit Filter (Klasse TH3 P R SL) und mit dem Druckluftregler Böhler Welding Supplied Air Druckluftregler für Helme mit Frischluftanschluss, Komplettset (Klasse 4A nach EN 14594) zertifiziert. Den Helm allein erhalten Sie als Böhler Welding Guardian 62F Air Klapp-Schweißhelm für Gebläseatemschutz PAPR.
