Castolin Eutectic CastoTIG 3012 AC/DC ist eine dreiphasige Inverter-Stromquelle für das Schweißen mit WIG AC, WIG DC und E-Hand. Den WIG-Strom stellen Sie von 3 bis 300 A ein, bei einer Einschaltdauer von 35% gibt das Gerät 300 A ab, im Dauerbetrieb 190 A bei einer Temperatur von 40 Grad C. Im Set sind ein WIG-Brenner 4 m mit Steuerung im Griff, ein Fußpedal und ein Massekabel 4 m.
Wofür diese Maschine gedacht ist
Mit Gleichstrom schweißen Sie nichtrostende, säurebeständige und unlegierte Stähle, und die untere Grenze von 3 A gibt Kontrolle über sehr dünne Bleche und über Titan. Mit Wechselstrom arbeiten Sie an Aluminium, an Legierungen aus Aluminium und an Magnesium, wo der Wechsel der Polarität die schwer schmelzbare Schicht aus Oxiden aufbricht. Der E-Hand-Betrieb reicht von 10 bis 300 A und lässt die Polaritäten DC plus, DC minus sowie AC zu, mit der Stabelektrode beenden Sie also Arbeiten vor Ort, wo der Gasschutz im Wind nicht ausreicht.
Aluminium ist hier sehr genau bedient. Die Frequenz AC wählen Sie von 40 bis 250 Hz, mit einem Startwert von 60 Hz: niedrige Einstellungen geben ein breites und wärmeres Schmelzbad, hohe bündeln den Lichtbogen, das hilft bei Kehlnähten an Bauteilen aus Aluminium. Die Balance stellen Sie auf einer Skala von minus 5 bis plus 5 ein, eine Verschiebung zu den negativen Werten gibt einen tieferen Einbrand und schont die Elektrode, eine zu den positiven trägt die Oxide stärker ab, auf Kosten der Tiefe und der Lebensdauer des Wolframs. Dazu kommt die digitale Formung beider Halbwellen, der positiven und der negativen getrennt, mit den Profilen Sinus, Dreieck, Rechteck und Rechteck mit sanfter Flanke.
Der Puls arbeitet in einem sehr breiten Band, von 0,20 bis 990 Hz, mit einer Pulsbreite von 10 bis 90 Prozent und einem Grundstrom von 0 bis 100 Prozent. Bei hohen Frequenzen verengt sich die Säule des Lichtbogens, und die Menge der Energie, die in eine dünnwandige Konstruktion geht, sinkt. Der Hersteller richtete dieses Gerät an Arbeiten im Bau von Konstruktionen aus Legierungen von Aluminium und Magnesium, an das genaue Schweißen nichtrostender Stähle mit minimalem Startstrom, an Aufgaben, die wiederholbare Zündungen verlangen, sowie an Arbeiten im Feld und bei der Montage mit dem Verfahren E-Hand.
Funktionen und Ausstattung
- Strombereich WIG von 3 bis 300 A und E-Hand von 10 bis 300 A: ein Gerät bedient feine Teile und Bauteile im Stahlbau.
- HF-Zündung mit einer Zündspannung von 10 kV: das System ionisiert das Schutzgas und zündet den Lichtbogen, ohne den Werkstoff zu berühren, die Spitze der Elektrode bleibt also sauber.
- Zündung Lift-Arc: sanfter Start über einen stromgeregelten Kontakt, für Stellen, die auf elektromagnetische Störungen empfindlich sind, in der Nähe medizinischer Geräte oder numerischer Maschinen.
- Einstellung der Frequenz AC von 40 bis 250 Hz, ab Werk 60 Hz: Sie steuern die Breite des Schmelzbades und die Bündelung des Lichtbogens.
- Einstellung der Balance AC auf einer Skala von minus 5 bis plus 5: Sie wählen zwischen tiefem Einbrand und stärkerem Abtragen der Oxide.
- Digitale Formung der positiven und der negativen Halbwelle: Sinus, Dreieck, Rechteck und Rechteck mit sanfter Flanke, passend zur Position beim Schweißen und zur Sauberkeit der Legierung.
- Pulsung von 0,20 bis 990 Hz mit einer Pulsbreite von 10 bis 90 Prozent und einem Grundstrom von 0 bis 100 Prozent: Stabilisierung des Lichtbogens und weniger Wärme in dünnen Strukturen.
- Betriebsarten 2T und 4T: Zweitakt für schnelle Arbeiten mit Punkten, Viertakt für lange Nähte, mit weichem Absenken des Stroms und Schließen des Kraters.
- Sonderbetrieb SFS in drei Varianten: Sie gehen kurz auf einen abgesenkten Grundstrom von 0 bis 100 Prozent, ohne die Naht zu beenden, das hilft beim Erreichen der Kante eines Bauteils.
- Punktschweißen mit einer Zeit von 0,1 bis 9,9 s: wiederholbare Heftpunkte an Gehäusen und an Gittern aus Edelstahl.
- Steuerung des Gases: die Vorströmung von 0,0 bis 9,9 s schützt den Start vor Oxidation, die Nachströmung in den Varianten G-L und G-H reicht bis 25 Sekunden, und die Funktion Test schaltet ein dauerndes Strömen zum Einstellen des Druckminderers ein.
- Speicher HOLD: nach dem Loslassen des Tasters halten die Anzeigen die letzten Werte von Strom und Spannung, man sieht also, womit tatsächlich geschweißt wurde.
- Hot Start im E-Hand: eine Anhebung des Stroms von 0 bis 200 Prozent für höchstens 2,0 Sekunden erleichtert den Start rutiler und zelluloser Elektroden.
- Einstellung der Dynamik des Lichtbogens im E-Hand im Bereich von 0 bis 100 Prozent: höhere Werte versteifen den Lichtbogen für basische Elektroden, niedrigere geben eine ruhigere Arbeit an Blechen.
- Anti-Stick: beim Ankleben der Elektrode fällt der Strom auf ein sicheres Niveau, das schützt die Kreise am Ausgang und erlaubt es, die Elektrode in Ruhe abzulösen.

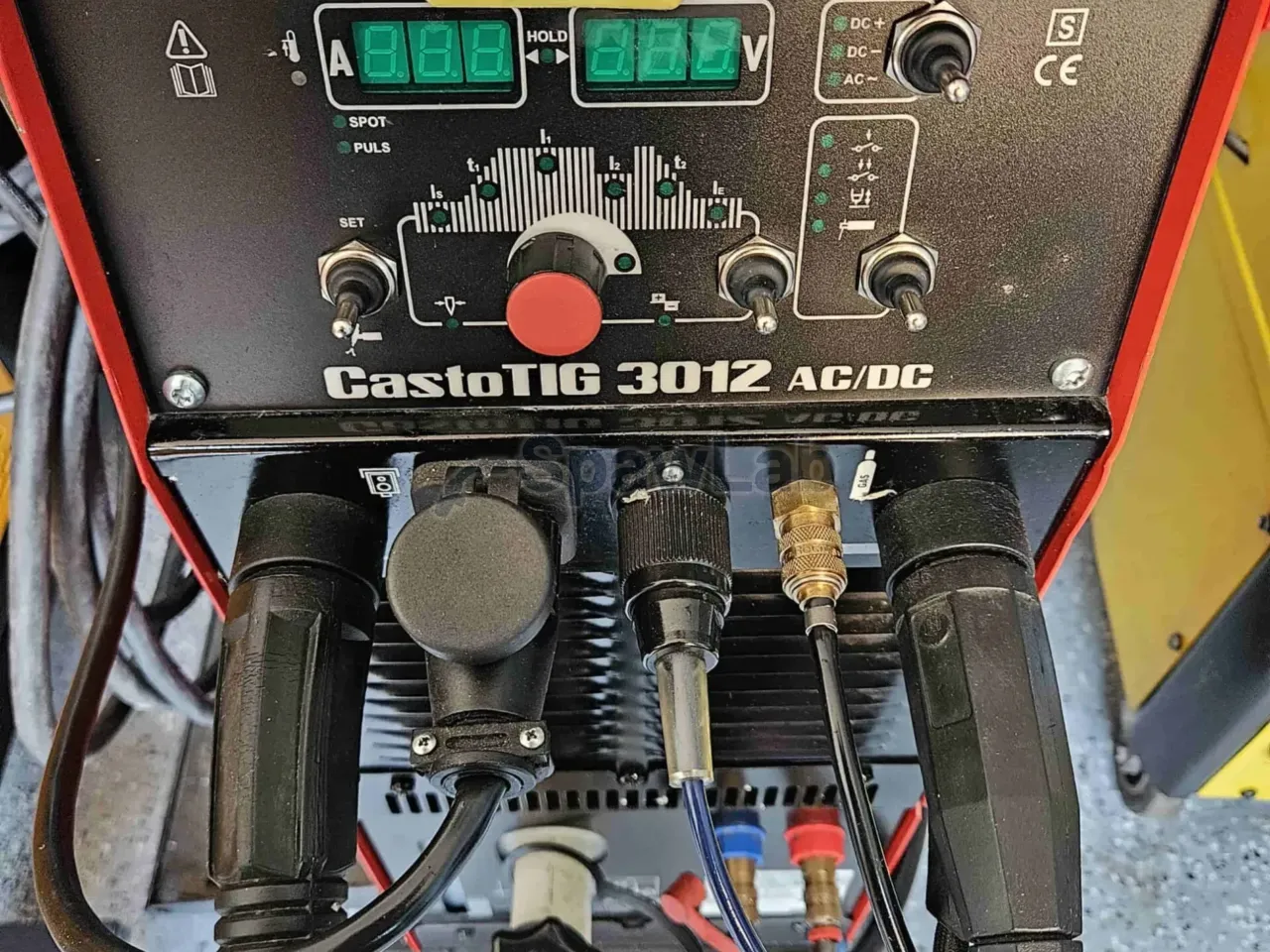

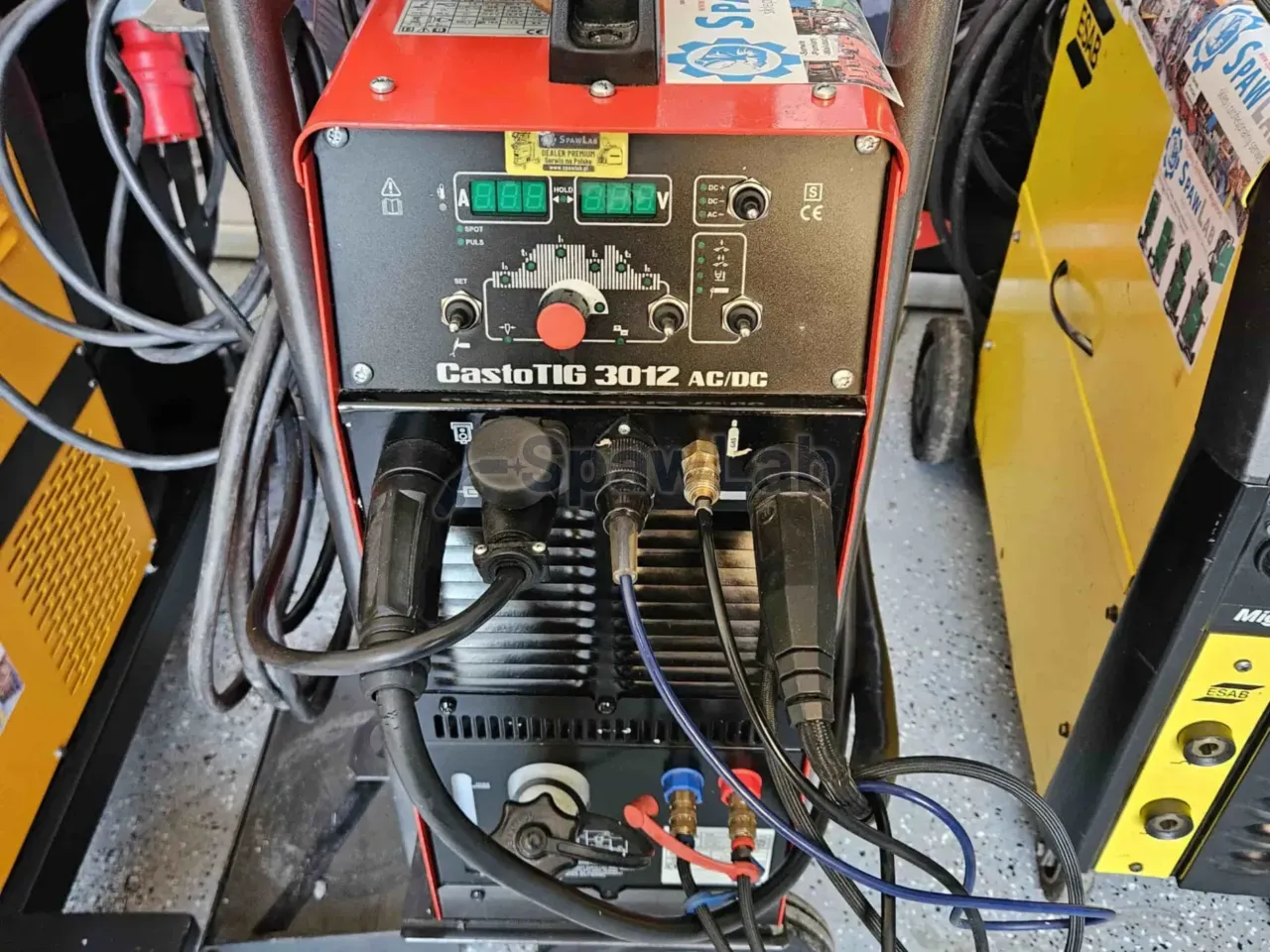

- Bedienfeld mit Anzeigen für Strom und Spannung und mit einem zentralen Drehgeber: die Werte stellen Sie mit einem Knopf ein, nachdem Sie den Parameter gewählt haben.
- Anschlüsse für ein externes System der Wasserkühlung und für Fernsteuerungen: den Arbeitsplatz erweitern Sie ohne Wechsel der Stromquelle, auch um ein Pedal oder eine Fernbedienung.
Technische Daten
| Hersteller | Castolin Eutectic |
|---|---|
| Modell | CastoTIG 3012 AC/DC |
| Versorgung | 3 x 400 V, 50 bis 60 Hz |
| Netzabsicherung | 16 A |
| Strombereich WIG | von 3 bis 300 A |
| Strombereich E-Hand | von 10 bis 300 A |
| Einschaltdauer 35% bei 40 Grad C | 300 A |
| Einschaltdauer 100% bei 40 Grad C | 190 A |
| Leerlaufspannung | 89 V |
| Zündspannung HF | 10 kV |
| Frequenz AC | von 40 bis 250 Hz |
| Frequenz des Pulses | von 0,20 bis 990 Hz |
| Schutzart | IP23 |
| Abmessungen | 590 x 245 x 450 mm |
| Gewicht | 26,85 kg |
Was Sie bekommen
- Stromquelle Castolin Eutectic CastoTIG 3012 AC/DC

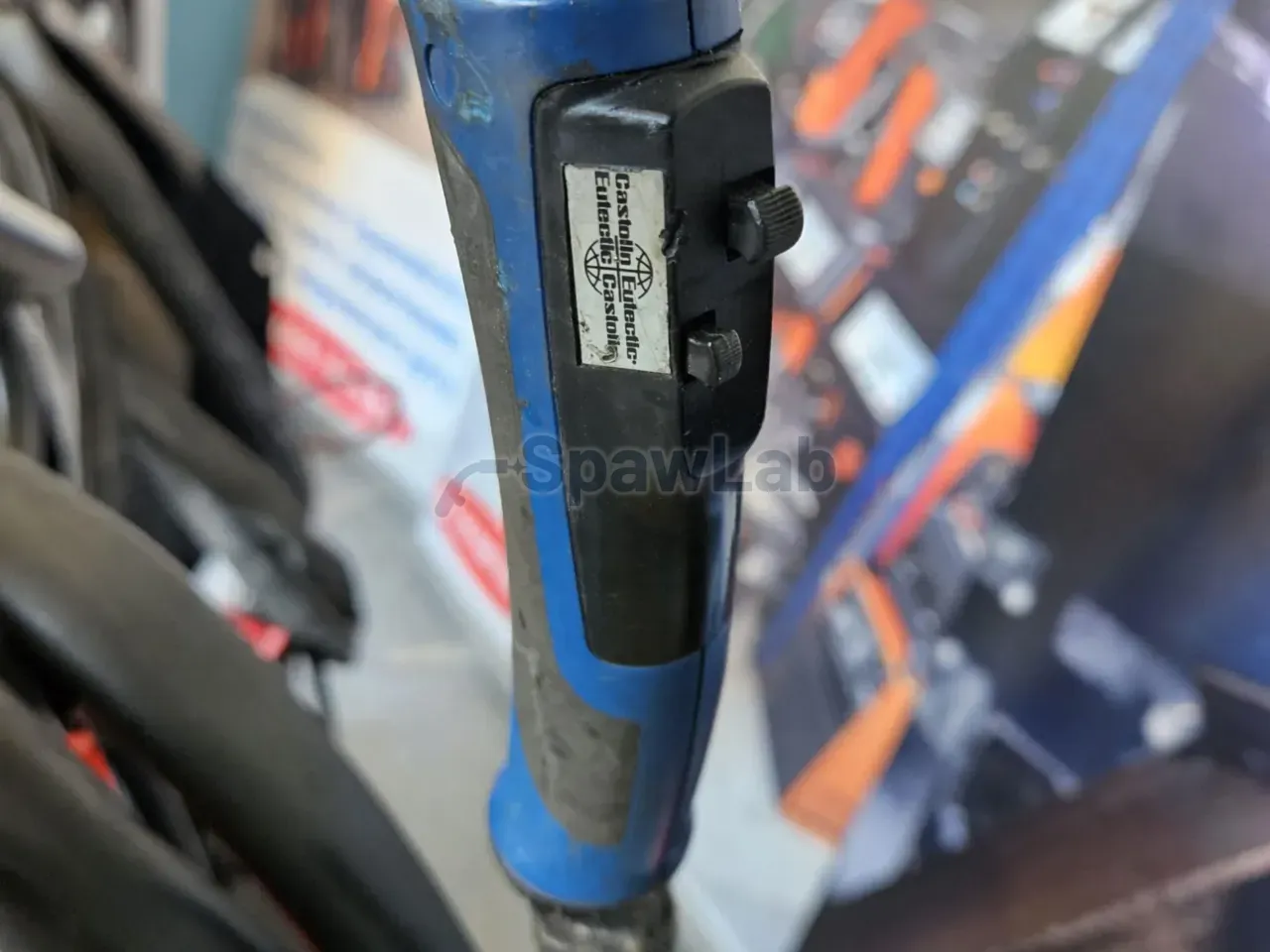

- WIG-Brenner mit einer Länge von 4 m mit Steuerung im Griff
- Fußpedal zur Einstellung der Werte
- Massekabel mit einer Länge von 4 m
Worauf Sie achten sollten
Die Versorgung ist 3 x 400 V bei 50 bis 60 Hz, mit einer Netzabsicherung von 16 A, das Gerät passt also an eine übliche Installation in der Werkstatt, ohne die Verteilung umzubauen. Die Einschaltdauer beträgt 300 A bei 35% und 190 A bei 100% bei einer Temperatur von 40 Grad C, lange Nähte planen Sie also im Bereich von 190 A. Die Leerlaufspannung liegt bei 89 V, das Gehäuse hat die Schutzart IP23.
Die Produktseite nennt Wasserkühlung, die Beschreibung des Herstellers dagegen Luftkühlung mit der Bereitschaft, ein externes System für Flüssigkeit anzuschließen, lassen Sie die Konfiguration deshalb vor dem Kauf bestätigen, denn davon hängt die Wahl des Brenners ab. Die Stromquelle wiegt 26,85 kg bei Abmessungen von 590 x 245 x 450 mm, eine Person trägt sie. Das Menü hat viele Werte, beim ersten Start lohnt es sich, die Einstellungen von Gas, Puls und Welle mit der Anleitung in der Hand durchzugehen. Das Pedal im Set erleichtert die Steuerung der Wärme an Aluminium, für die Arbeit nötig ist es aber nicht.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
