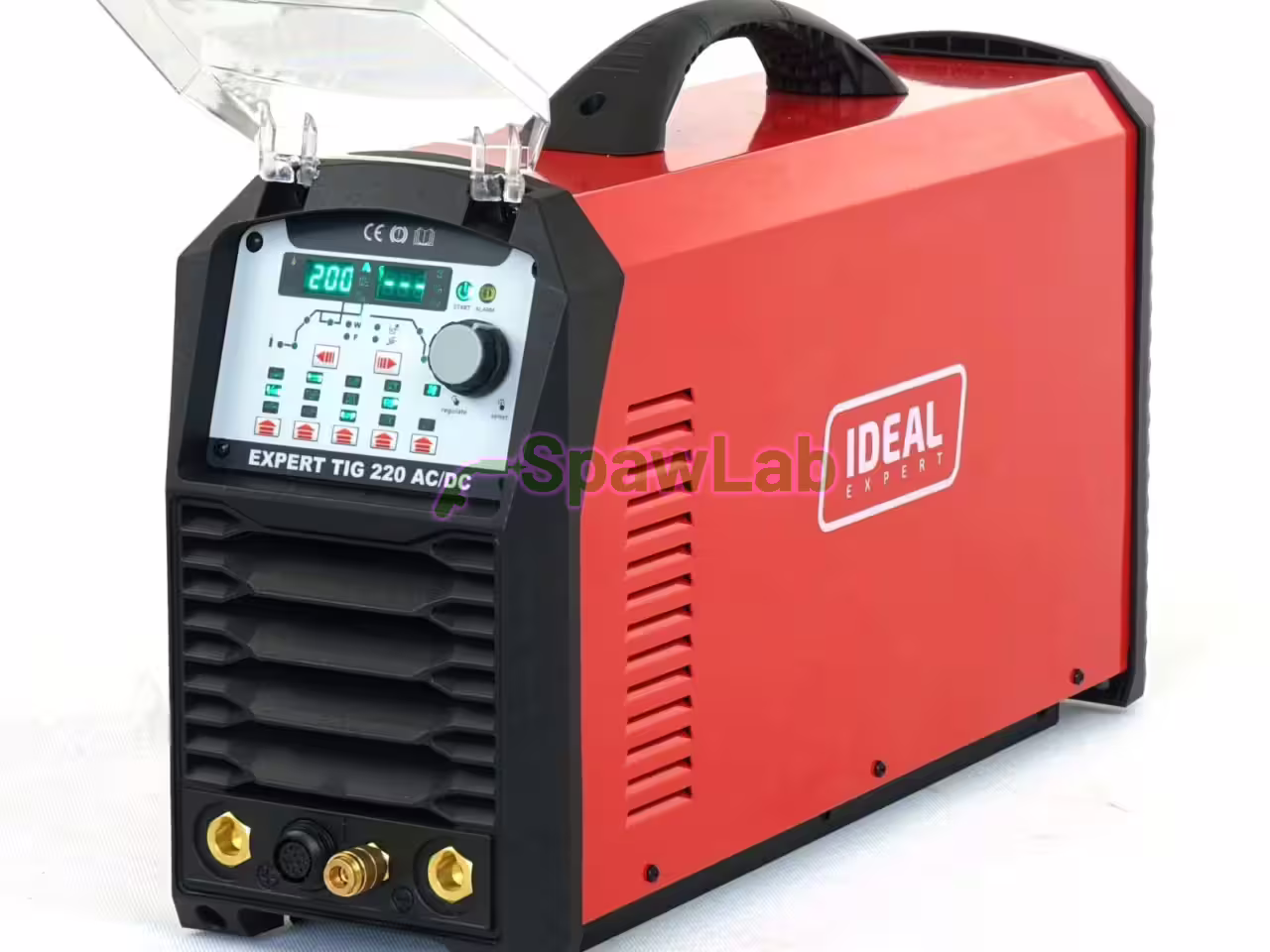

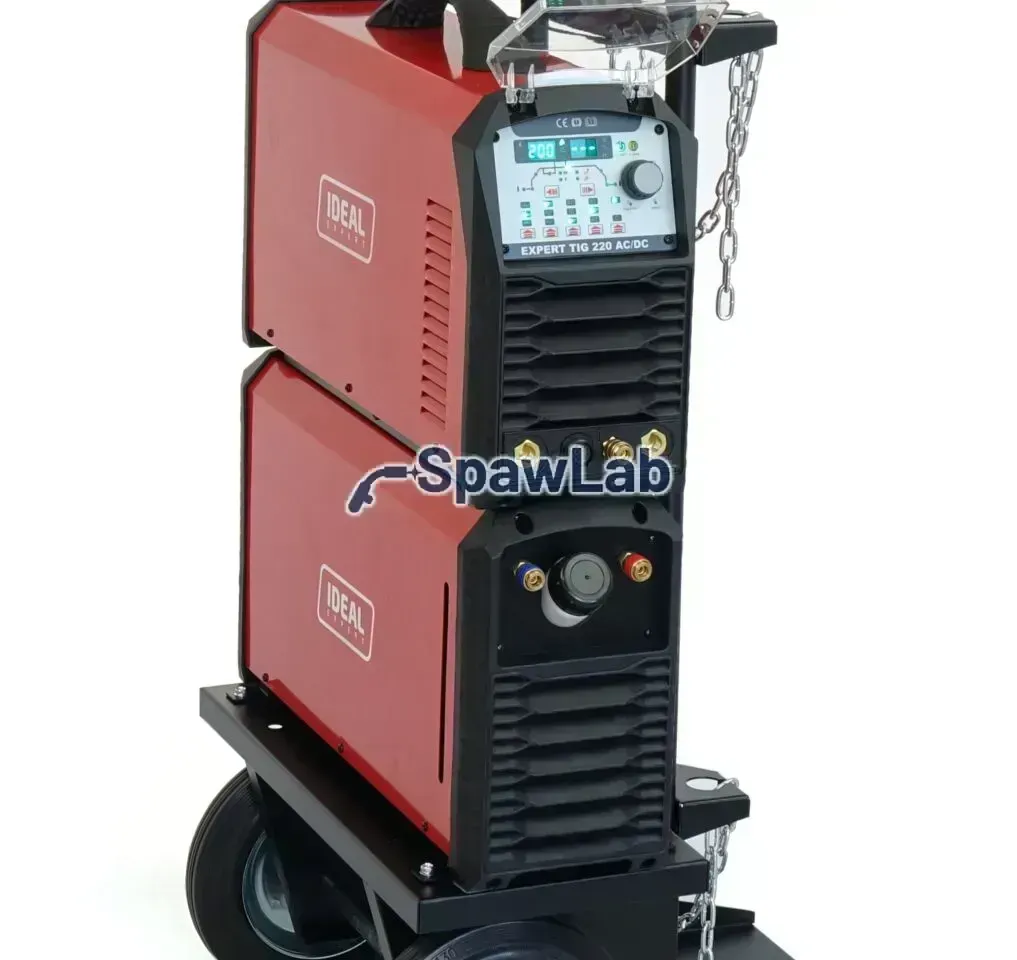

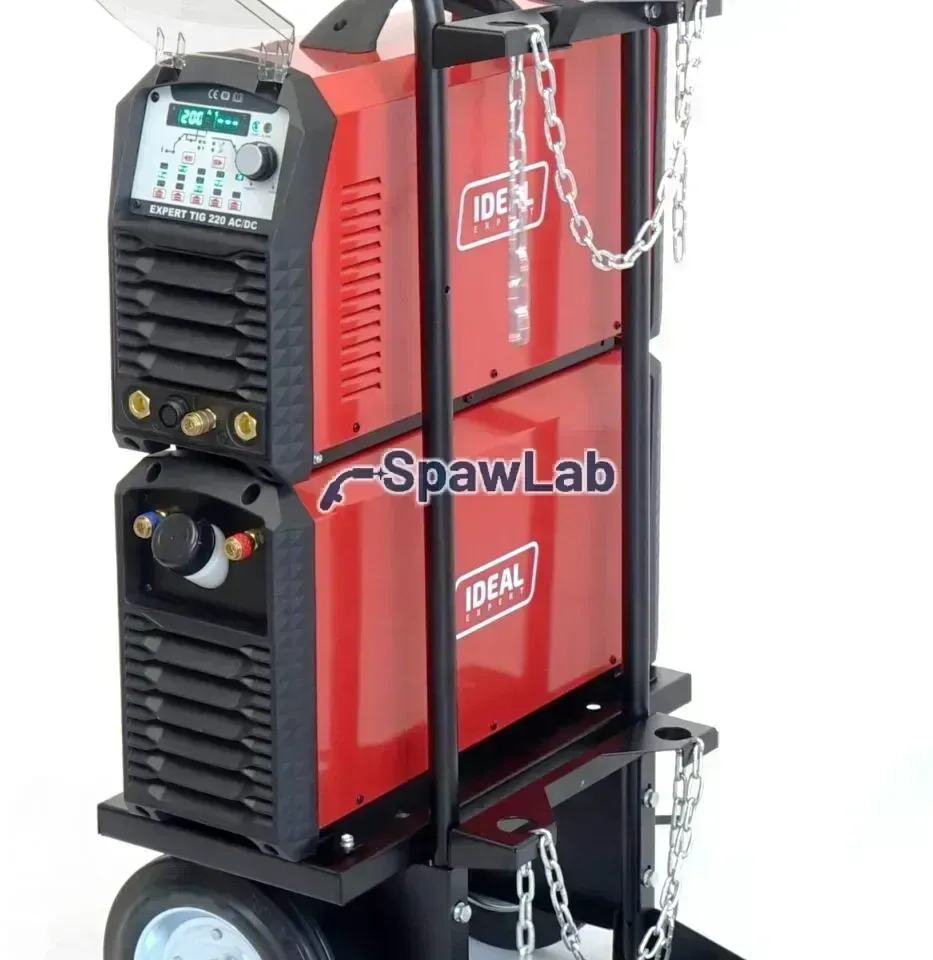

Expert TIG 220 AC/DC Pulse W ist ein Inverter-Schweißgerät in IGBT-Technologie zum WIG- und WIG-PULS-Schweißen mit Wechselstrom (AC) und Gleichstrom (DC) sowie zum MMA-Schweißen mit Stabelektrode und Gleichstrom (DC). Es schweißt alle Metalle, darunter Aluminium und Edelstahl. Im Lieferumfang sind ein Flüssigkeitskühlgerät und ein Kippfahrwagen enthalten. Stromversorgung einphasig 230 V, mit Stecker.
Technische Daten
- Schweißstrom-Einstellbereich: 5 bis 200 A
- Maximalstrom: 200 A
- Strom bei 100% Einschaltdauer: 155 A
- Start-, End- und Grundstrom im Puls: 5 bis 200 A
- Stromanstiegs- und Stromabsenkzeit: 0 bis 10 s
- Gasvorströmung: 0,1 bis 2 s, Gasnachströmung: 0 bis 10 s
- Pulsfrequenz: 0,5 bis 999 Hz
- Pulsbreite: 5 bis 95%
- AC-Frequenz: 50 bis 250 Hz
- AC-Balance: -5 bis 5
- Elektrodendurchmesser: 1,6 bis 4,0 mm
- Leistung: 8 kW
- Leerlaufspannung: 70 V
- Stromversorgung: 230 V, 50 Hz, 1 Phase
- Netzabsicherung: C25A
- Kühlgerät: Tank 4 l, Flüssigkeitsdurchfluss max. 10 l/min
- Schutzart: IP23
- Gewicht Gerät / Set: 15 / 63 kg
- Abmessungen (L x B x H): 1130 x 560 x 550 mm
- Verpackungsmaße (L x B x H): Gerät 740 x 280 x 460 mm, Kühlgerät 660 x 210 x 360 mm, Fahrwagen 1210 x 510 x 320 mm
Funktionen
Schweißmodi
Sie haben die Modi WIG DC, WIG DC PULS, WIG AC, WIG AC PULS, MMA AC und MMA DC. WIG DC und WIG DC PULS schweißen Edelstahl, Kohlenstoffstahl und niedriglegierten Stahl, Kupfer und Titan. WIG AC und WIG AC PULS schweißen Aluminium, seine Legierungen und Messing. Die Funktion WIG-Punktschweißen dient zum Heften dünner Werkstoffe.
WIG PULS und 2-LEVEL
Mit den Pulsparametern beeinflussen Sie die Nahtform und die Bündelung des Lichtbogens. Der Puls verringert die Wärmemenge, die in das Material eingebracht wird, das hilft bei dünnen Bauteilen. Im Modus WIG 2-LEVEL schalten Sie durch wiederholtes Drücken des Brennertasters zwischen einer höheren und einer niedrigeren Stromstufe um.
Lichtbogenzündung und Brennertaster
Den Lichtbogen zünden Sie berührungslos (HF) oder per Kontakt (LIFT). LIFT wird dort eingesetzt, wo elektromagnetische Störungen die Umgebung beeinflussen können. Bei beiden Zündarten wählen Sie die Tasterfunktion: 2T oder 4T (Tasterverriegelung für lange Nähte).

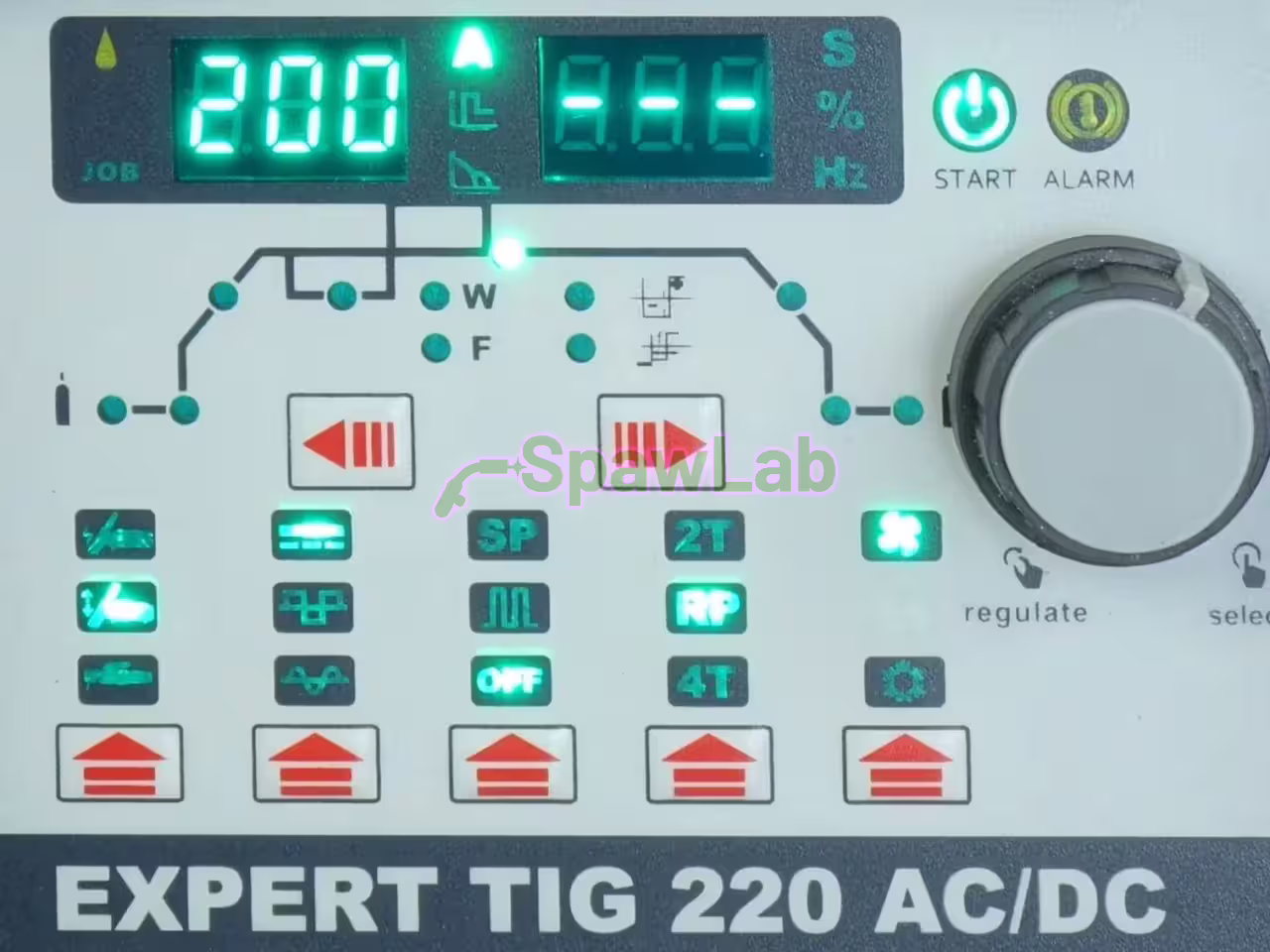

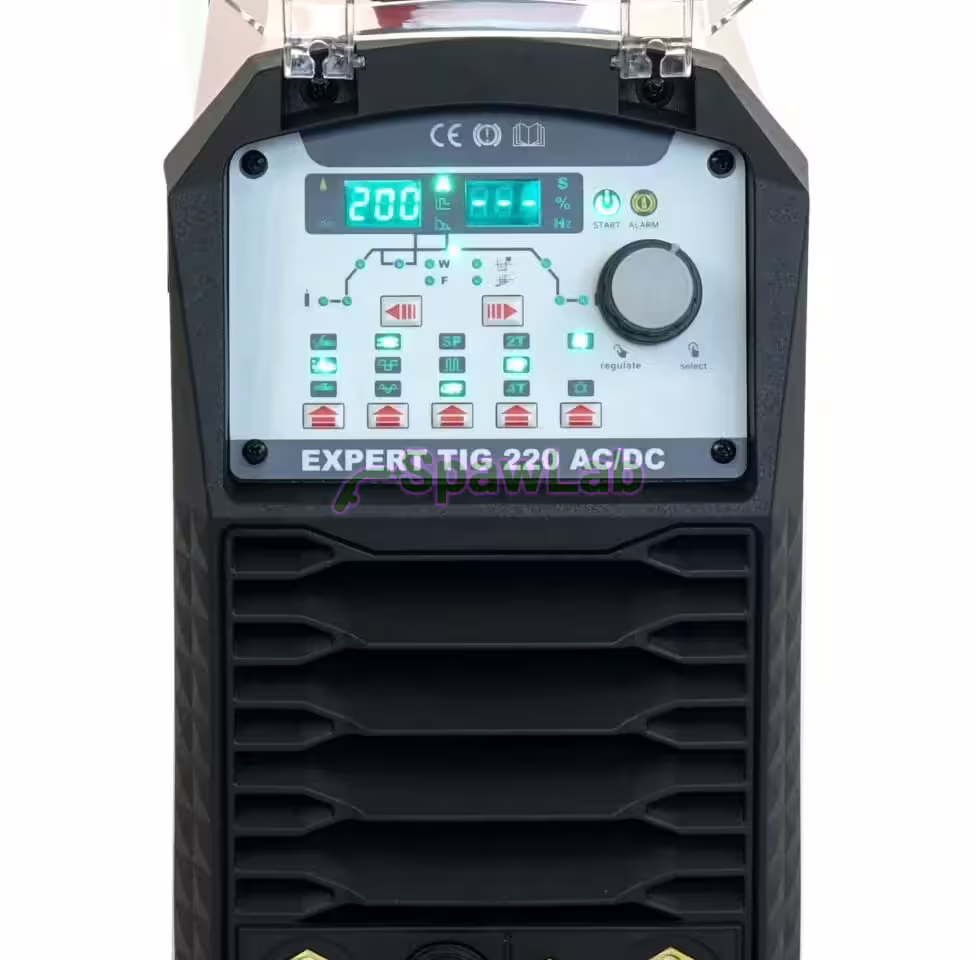

Bedienfeld und Anzeigen
An den Digitalanzeigen stellen Sie Gasvorströmung, Startstrom, Stromanstiegszeit, Schweißstrom, Grundstrom, Stromabsenkzeit, Endstrom, Gasnachströmung, Pulsbreite und Pulsfrequenz, AC-Balance und AC-Frequenz sowie die Werte für HOT START und ARC FORCE ein. Den Verlauf der AC-Spannung wählen Sie am Bedienfeld: Rechteck oder Sinus. Sie haben 9 Speicherplätze für eigene Schweißprogramme.
MMA-Funktionen
ARC FORCE (manuelle Regelung des Kurzschlussstroms) erleichtert den Tropfenübergang von der Elektrode ins Schmelzbad und verhindert, dass der Lichtbogen erlischt, wenn der Tropfen ihn berührt. HOT START (manuelle Regelung des Heißstarts) liefert bei jeder Zündung einen höheren Strom, so zündet die Elektrode leichter. ANTI STICK schaltet die Schweißspannung ab, wenn die Elektrode am Werkstück festklebt, so lässt sie sich leichter lösen, und es entsteht kein ungewollter Lichtbogen.
Kühlung und Schutzfunktionen
Das Kühlgerät erhöht die Leistungsfähigkeit und schützt den Brenner vor Überhitzung. Gas-Schnellkupplung: Sie schließen den Brenner ohne Werkzeug an und trennen ihn ohne Werkzeug. Das Gerät hat einen Überlastschutz.
Lieferumfang
- Brenner TIG 18 mit Fernregelung, 4 m
- MMA-Elektrodenkabel, 3 m
- Massekabel, 3 m
- Kippfahrwagen
- Kühlgerät
Garantie 12 Monate bei gewerblicher Nutzung, Door-to-Door-Service ohne Transportkosten für Sie.
