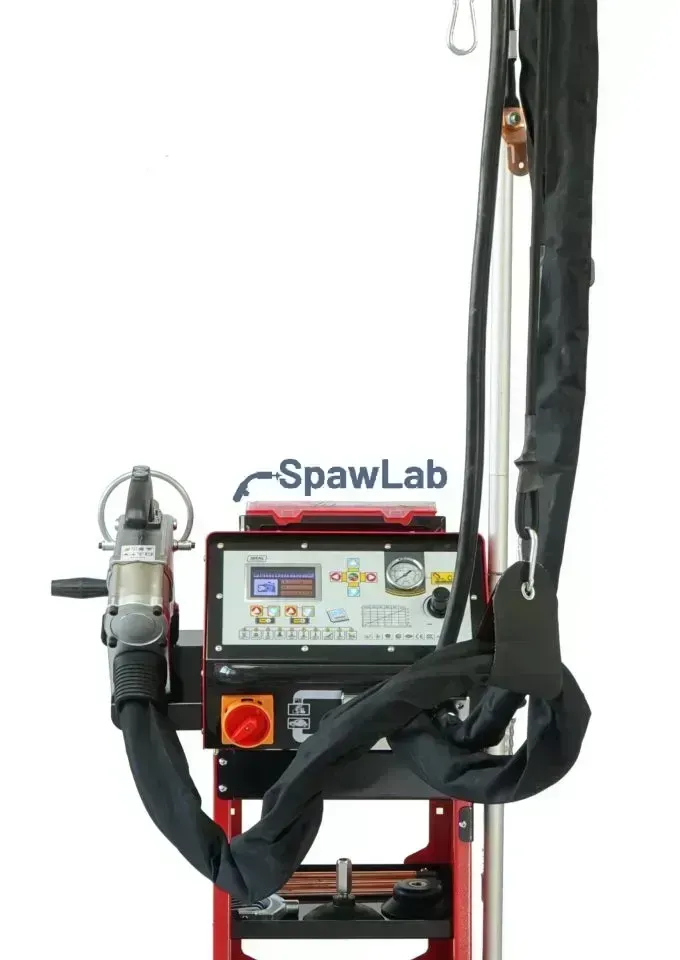

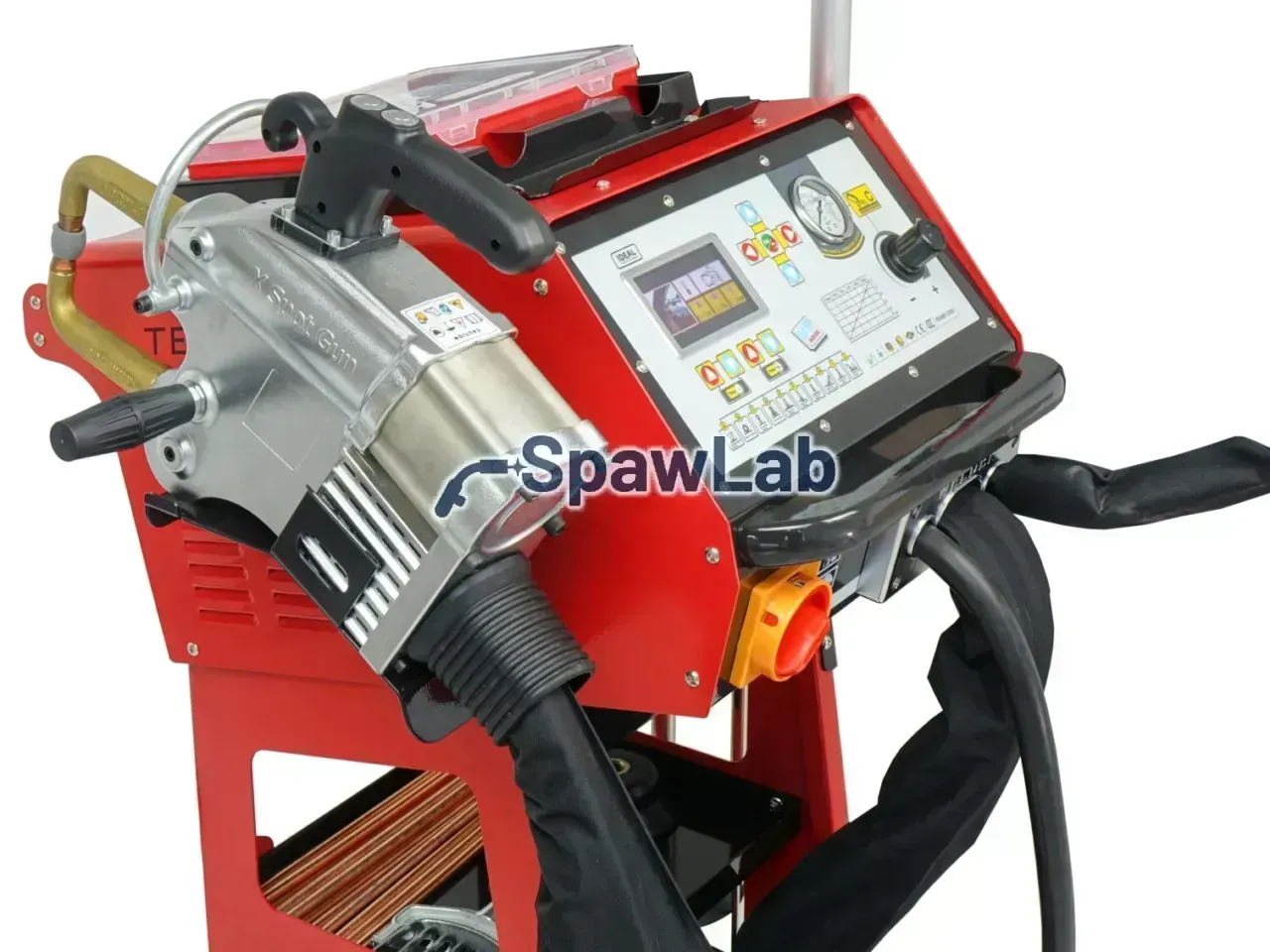

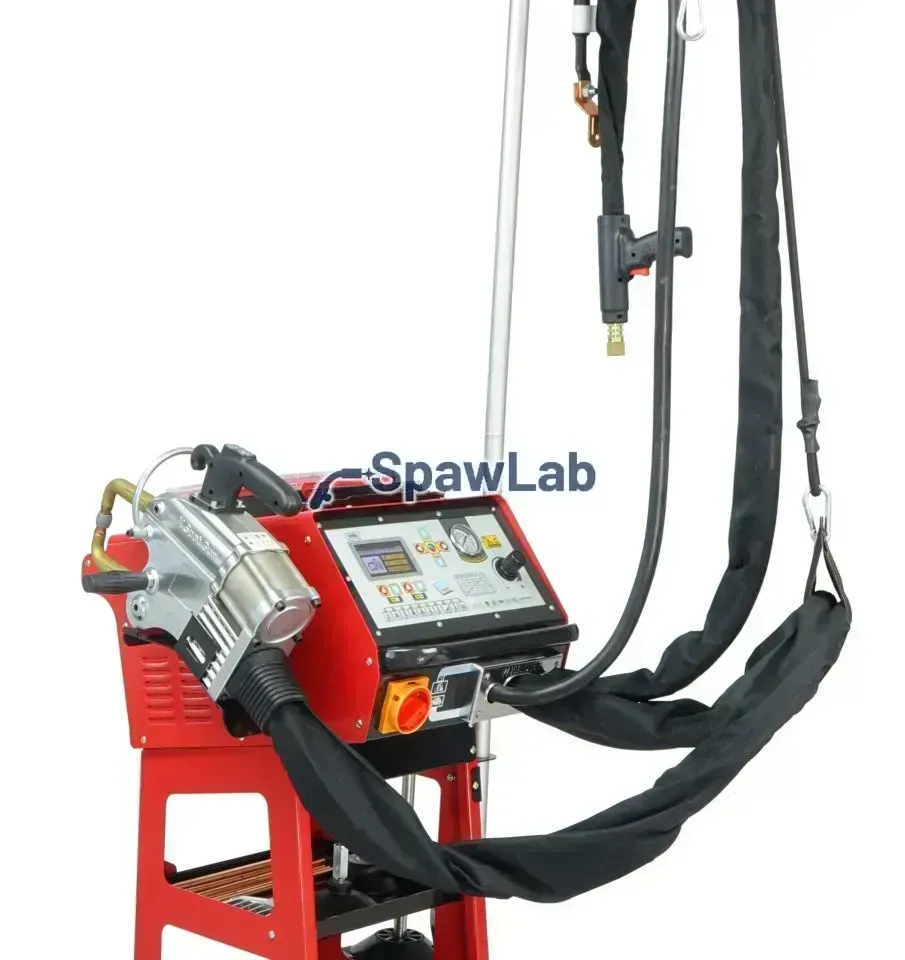

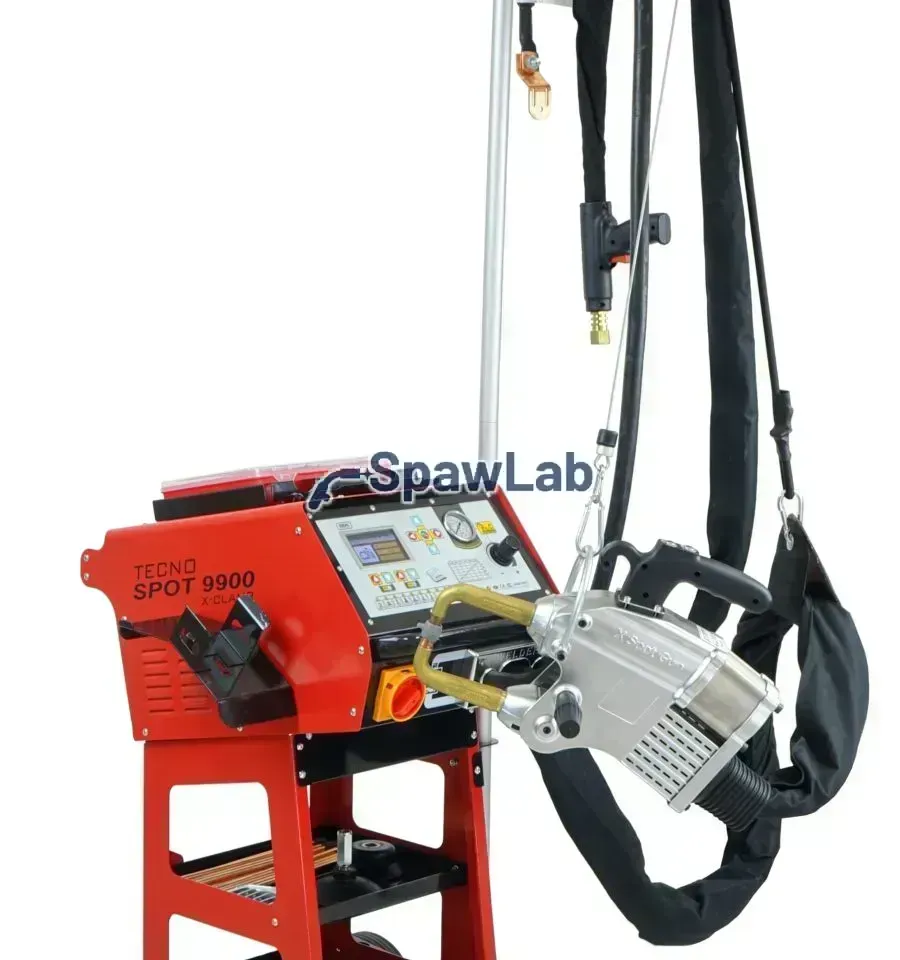

Tecno Spotter 9900 X-Clamp ist ein mikroprozessorgesteuertes Punktschweißgerät von Ideal zum beidseitigen Punktschweißen von kohlenstoffarmen, nichtrostenden und verzinkten Blechen. Es ist für Karosseriereparaturen an Fahrzeugen und leichte Produktionsarbeiten ausgelegt. Der maximale Schweißstrom beträgt 9900 A, und die pneumatische Zange drückt die Bleche mit einer Kraft von 500 daN zusammen. Diese Version hat einen Arm mit Balancer und Arme mit 160 mm und 370 mm für die Zange zum beidseitigen Punktschweißen.
Technische Daten
- Stromversorgung: 400 V, 50 Hz, zweiphasig, ohne Stecker
- Netzabsicherung: C32A
- Leistung: 20 kW
- Maximaler Schweißstrom: 9900 A
- Schweißzeit: 0 bis 99 ms
- Anpresskraft der pneumatischen Zange: 500 daN
- Max. Blechdicke, beidseitiges Schweißen: 2,5 + 2,5 mm
- Max. Blechdicke, einseitiges Schweißen: 1,0 + 1,5 mm
- Schutzart: IP 21
- Gewicht: 138 kg
- Abmessungen (L x B x H): 1100 x 750 x 2040 mm
Funktionen
Bedienung

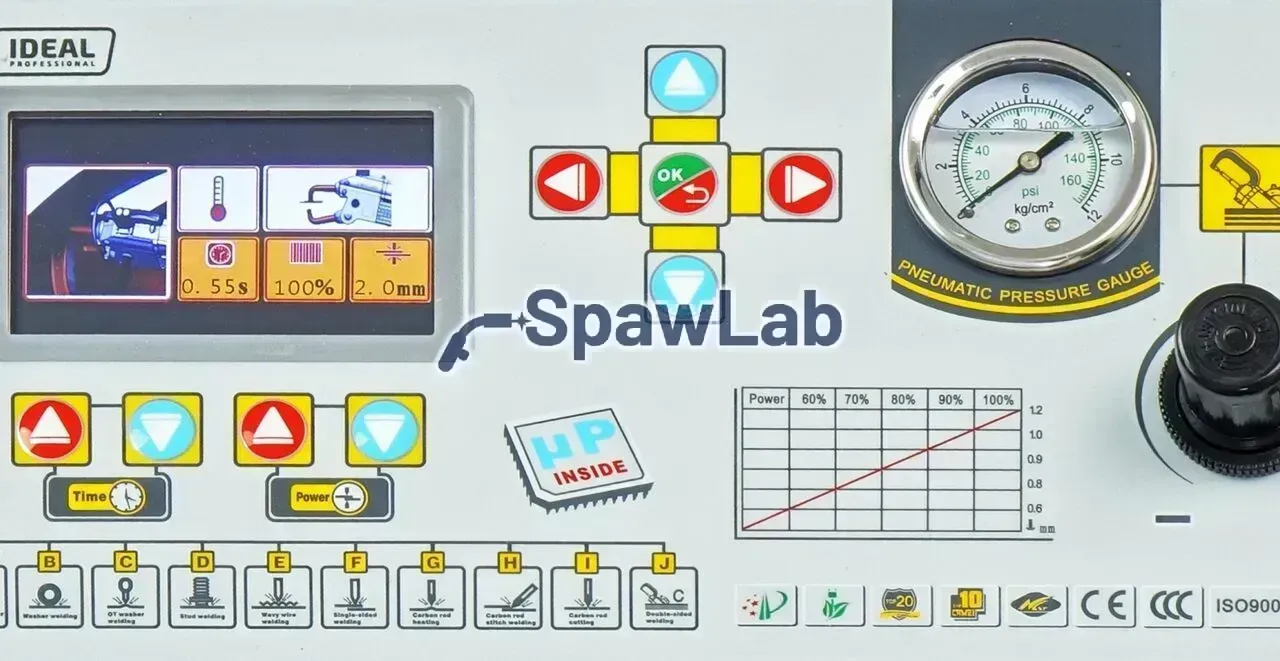

Alle Einstellungen ändern Sie am Bedienfeld. Nach der Wahl des Werkzeugs stellt das Gerät Schweißstrom und Arbeitszyklen selbst ein. Zeit und Strom können Sie auch manuell einstellen.
Beidseitiges Schweißen mit X Spot Gun
Zum beidseitigen Schweißen dient das Arbeitskabel X Spot Gun mit pneumatischer Zange und einer Anpresskraft von 500 daN. Damit verbinden Sie Bleche bis 2,5 + 2,5 mm. Im Lieferumfang sind Arme mit 160 mm und 370 mm sowie ein Arm mit Balancer.
Einseitiges Schweißen und Ausbeulen
Mit der Pistole am Arbeitskabel schweißen Sie Bleche bis 1,0 + 1,5 mm einseitig. Mit dem Zubehör aus dem Set schweißen Sie Scheiben, Schrauben M6 x 16 mm, OT-Ösen und Wellendraht an, und Dellen ziehen Sie mit Ausziehhämmern heraus. Mit der Kohleelektrode erwärmen Sie das Blech.
Kühlung und Schutzfunktionen
Lüfterkühlung, Überlastschutz sowie Über- und Unterspannungsschutz. Das Punktschweißgerät steht auf einem Fahrwagen.
Lieferumfang
- Fahrwagen
- Arbeitskabel mit Pistole
- Arbeitskabel X Spot Gun zum beidseitigen Schweißen
- Arm mit Balancer
- Arme mit 160 mm und 370 mm für die Zange zum beidseitigen Schweißen
- Massekabel mit Befestigungsklemme
- Wellendraht zum Anschweißen (45 Stk.)
- 6-Pin-Griff zum Ausziehen von Wellendraht
- Kohleelektroden zum Erwärmen, 300 mm (15 Stk.)
- Halter für Kohleelektroden
- Elektrode für Wellendraht und Stumpfschweißen
- Elektrode für Scheiben M10 bis M12, Elektrode für Schrauben M6 x 16 mm, Elektrode für OT-Scheiben
- Scheiben M10/M12 (90 Stk.)
- Dreiecksscheiben zum Anschweißen (30 Stk.)
- Schweißschrauben M6 x 16 mm (90 Stk.)
- OT-Ösen zum Anschweißen, gerade (20 Stk.)
- Ausziehhammer mit Haken für Scheiben, Ausziehhammer mit Halter für Dreiecksscheiben, Ausziehhammer mit pneumatischem Sauger
- Gummisauger für flache Dellen
- Schlüssel
Garantie 12 Monate bei gewerblicher Nutzung. Der Garantieservice läuft door-to-door, ohne Transportkosten für Sie.
