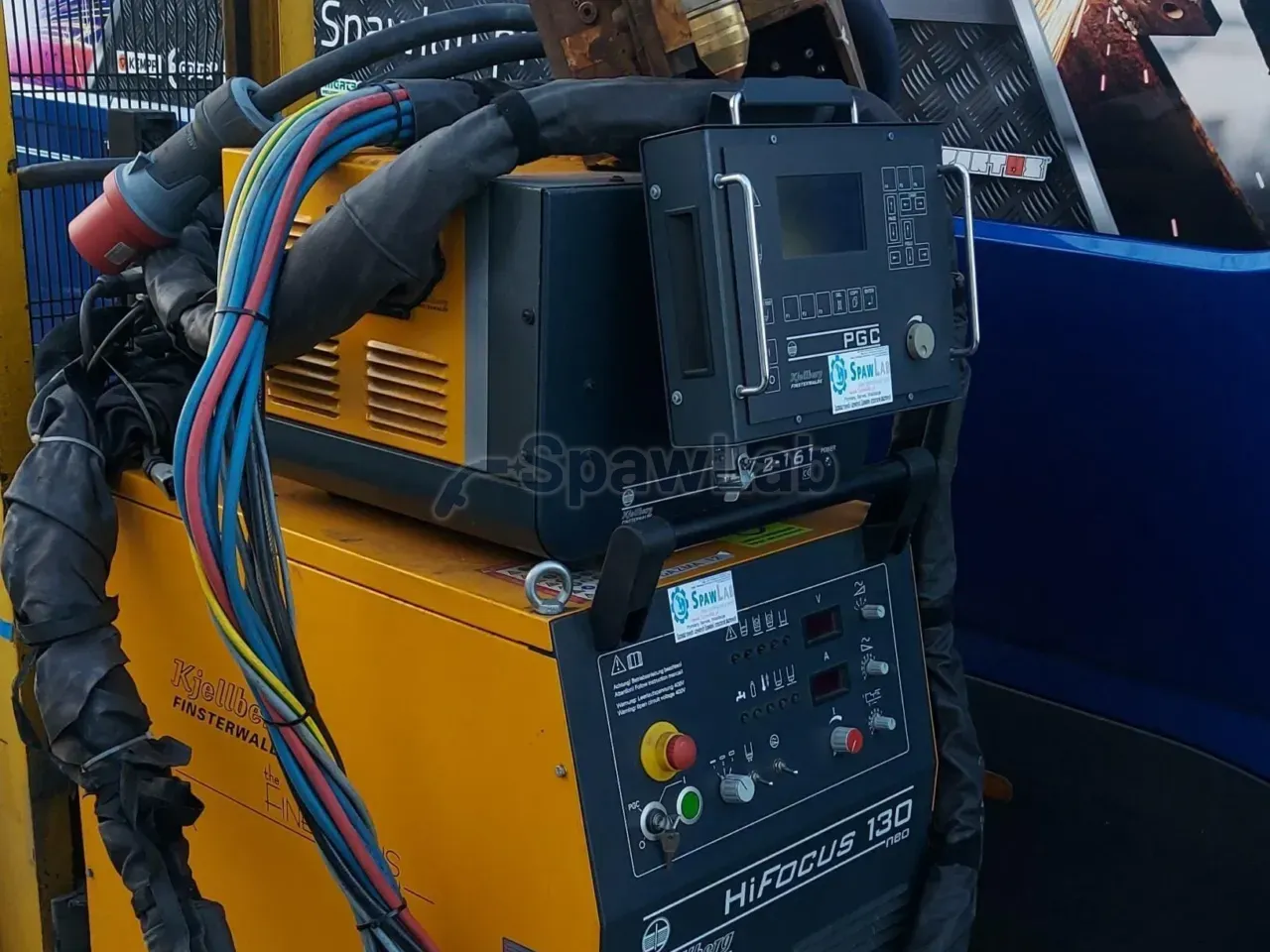

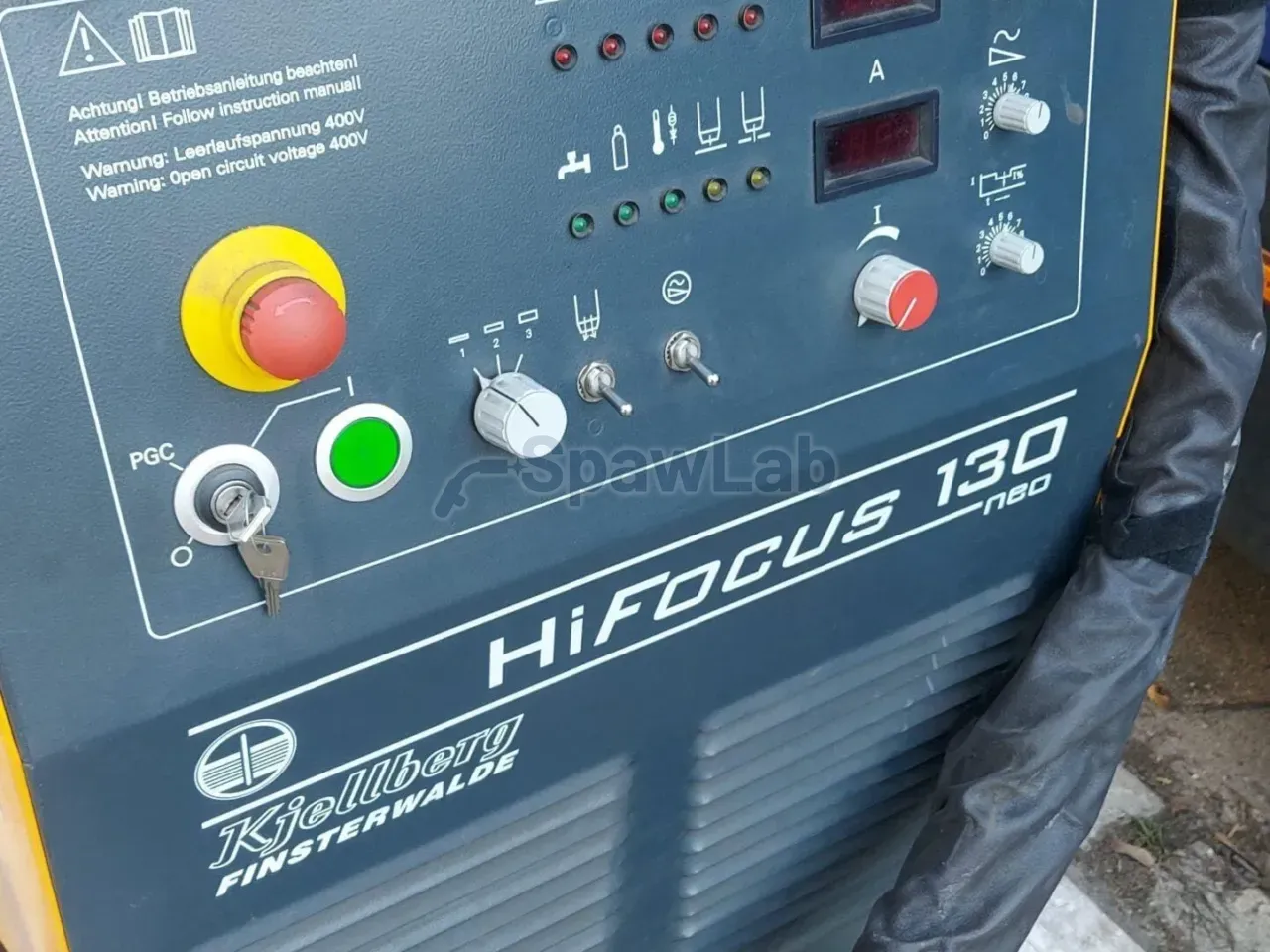

Der Kjellberg HiFocus neo 130 A ist ein industrieller Plasmaschneider in Transformatorbauweise, flüssigkeitsgekühlt, mit einem Schneidstrom von 130 A bei 100 % Einschaltdauer. Den Strom regeln Sie stufenlos von 20 A bis 130 A, und zum Set gehören der digitale Gasmischer PGC, die Konsole PGV 2-161 und der Maschinenbrenner PBA-161 im Winkel von 90 Grad.
Wofür diese Maschine gedacht ist
Das ist eine Stromquelle für das maschinelle und nicht für das manuelle Schneiden. Der Brenner im Winkel von 90 Grad ist für einen Roboterarm, eine CNC-Schneidanlage oder eine Drehsäule vorbereitet, und seine Geometrie senkt die Gefahr einer Kollision bei zusammengesetzten Bewegungen und erleichtert den Zugang beim Schneiden räumlicher Teile. 100 % Einschaltdauer beim vollen Strom von 130 A bedeutet Arbeit im Mehrschichtbetrieb ohne Pausen zum Abkühlen.
Die Unterlagen richten dieses System an Stahl-Servicezentren, an Hersteller schwerer Konstruktionen und an Firmen, die das Schneiden automatisieren. Der Hersteller nennt einen genauen Schnitt in erhöhter Genauigkeit bis etwa 30 bis 35 mm, je nach Werkstoff. Die digitale Steuerung der Gase sorgt für eine fast senkrechte Kante und eine saubere Schnittfläche, dadurch entfällt ein Teil des Schleifens und Entgratens vor dem Schweißen oder Lackieren. In der Serienfertigung zählt das in Arbeitsstunden, denn das Teil geht direkt vom Tisch in den nächsten Schritt und nicht über einen Platz für die Bearbeitung der Kanten.
Die Stabilität der Parameter hat hier vom ersten bis zum letzten Meter des Schnitts Bedeutung. Bei langen Blechtafeln schlägt jede Abweichung von der Einstellung auf die Kante durch und endet mit Ausschuss, deshalb nimmt die Flüssigkeitskühlung die Wärme aus dem Brenner und aus den Leistungsteilen auf, und die Geometrie des Plasmalichtbogens bleibt gleich. Die Maschine stammt aus dem Rückbau eines Roboterarbeitsplatzes, Stromquelle, Gaskonsole und Brenner sind also aufeinander abgestimmt.
Funktionen und Ausstattung

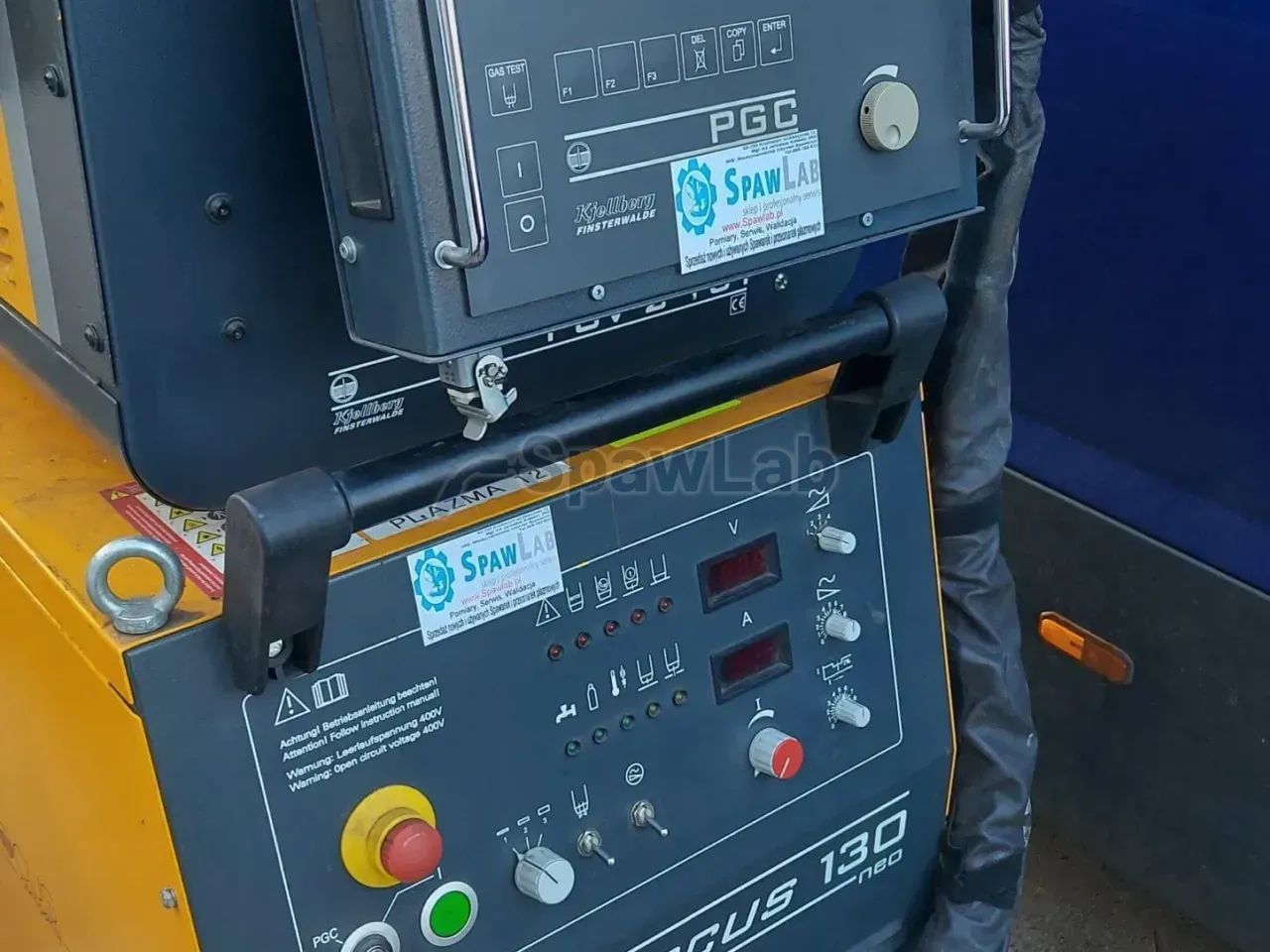

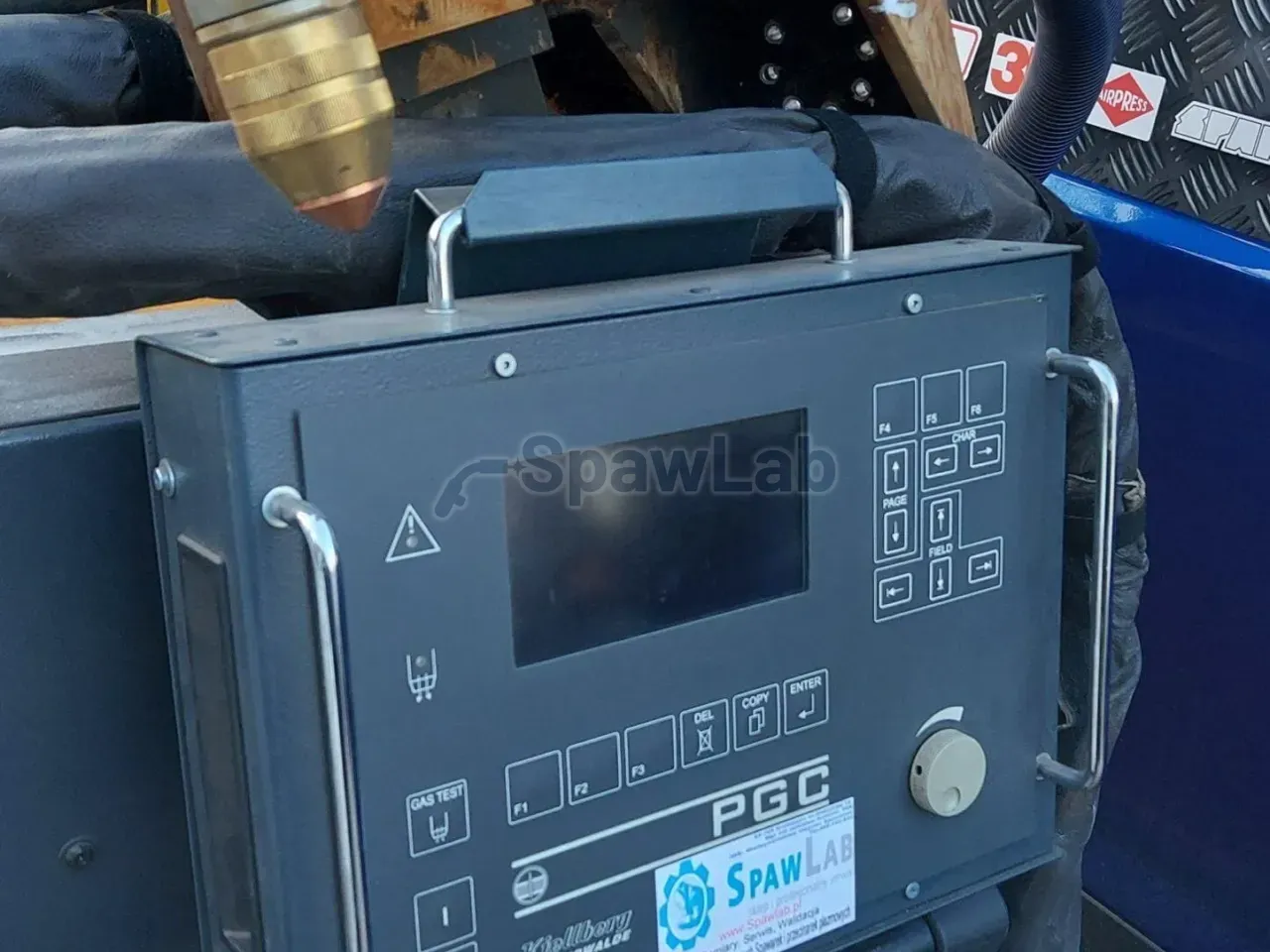

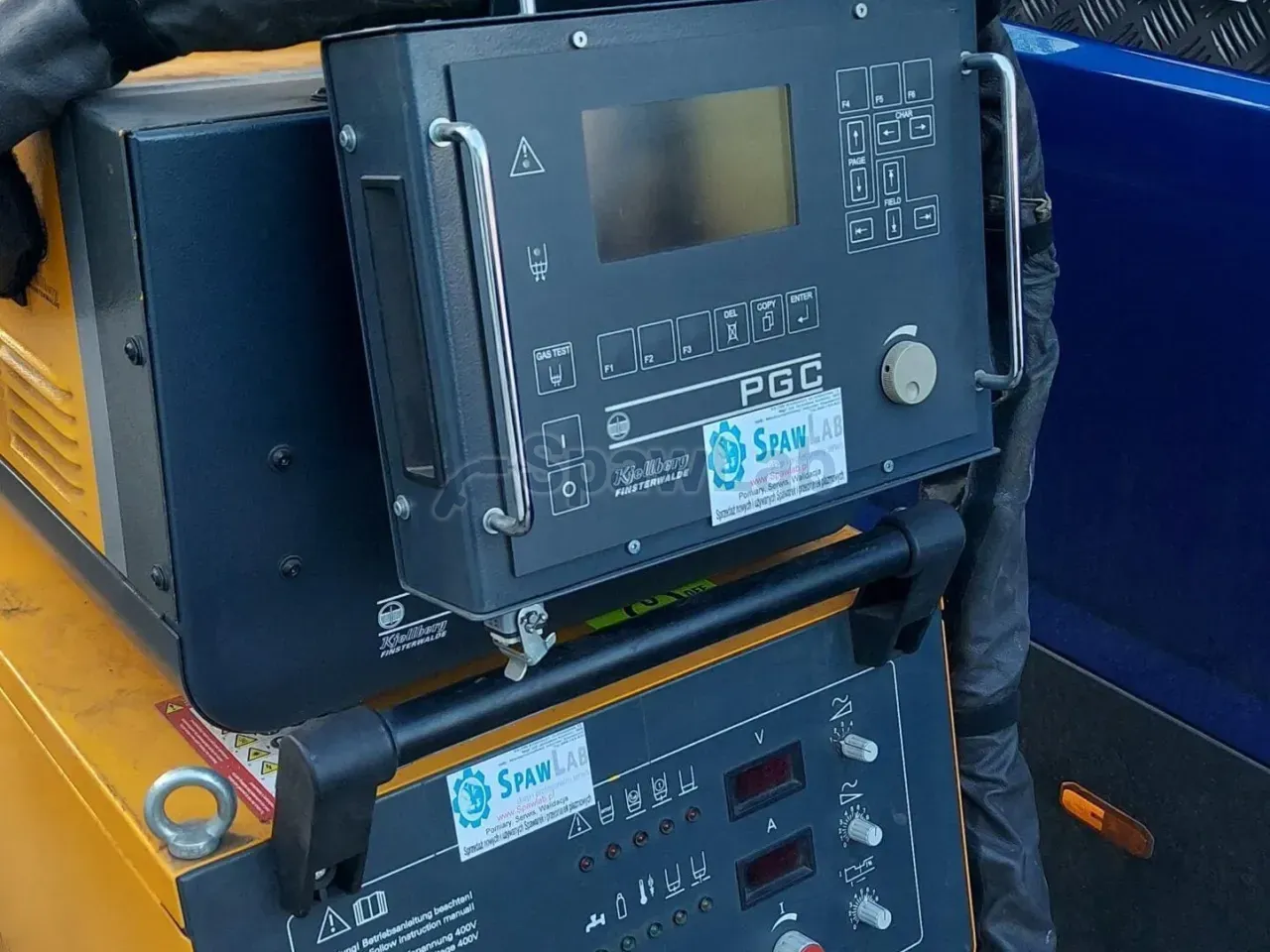

- Digitale Gaskontrolle PGC: Die Steuerung dosiert die Durchflüsse und schaltet selbst zwischen Start- und Arbeitsgas um, dadurch halten Düsen und Elektroden länger als bei einer Handkonsole. In der PGC legen Sie Datenbanken mit Schneidparametern für verschiedene Werkstoffe ab, das Ergebnis hängt also nicht davon ab, wer die Maschine einstellt, und Fehlgriffe bei den Drücken entfallen.
- Transformatorbauweise: große Wärmeträgheit und Widerstandsfähigkeit gegen Überlast sowie gegen Schwankungen der Netzparameter, dadurch hält die Maschine den Strom von 130 A bei 100 % Einschaltdauer.

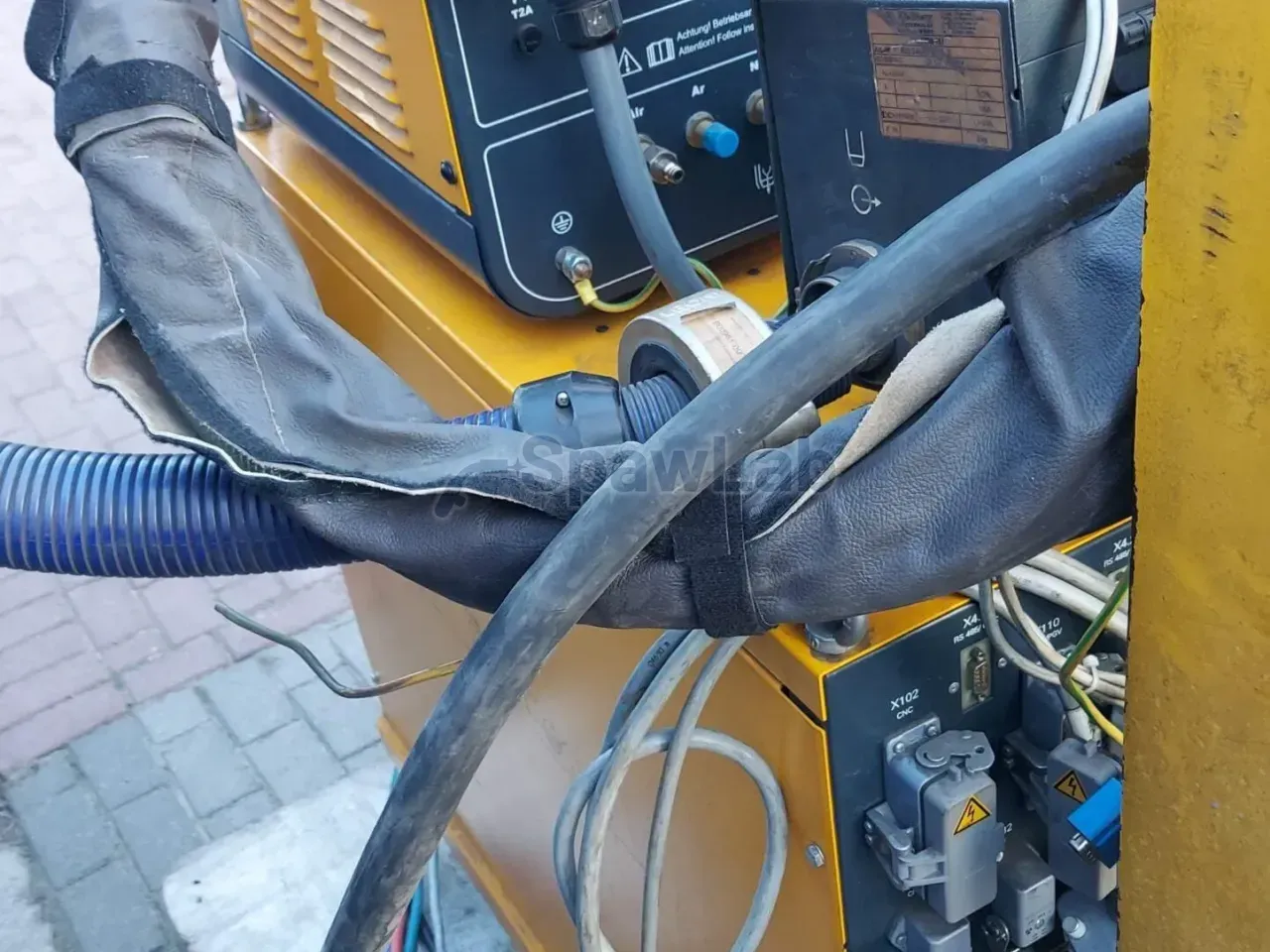

- Flüssigkeitskühlung: Das System nimmt die Wärme aus dem Brenner und aus den Leistungsteilen auf, dadurch bleibt die Geometrie des Plasmalichtbogens von Anfang bis Ende eines langen Schnitts gleich, und der Brenner kann kleiner sein und besser in schwierige Stellen reichen.
- Stufenlose Regelung des Stroms von 20 A bis 130 A: Mit einer Maschine schneiden Sie dünnes Blech und dicke Tafeln ohne Änderung der Konfiguration, es genügt, den passenden Parametersatz aus der Schneiddatenbank aufzurufen.

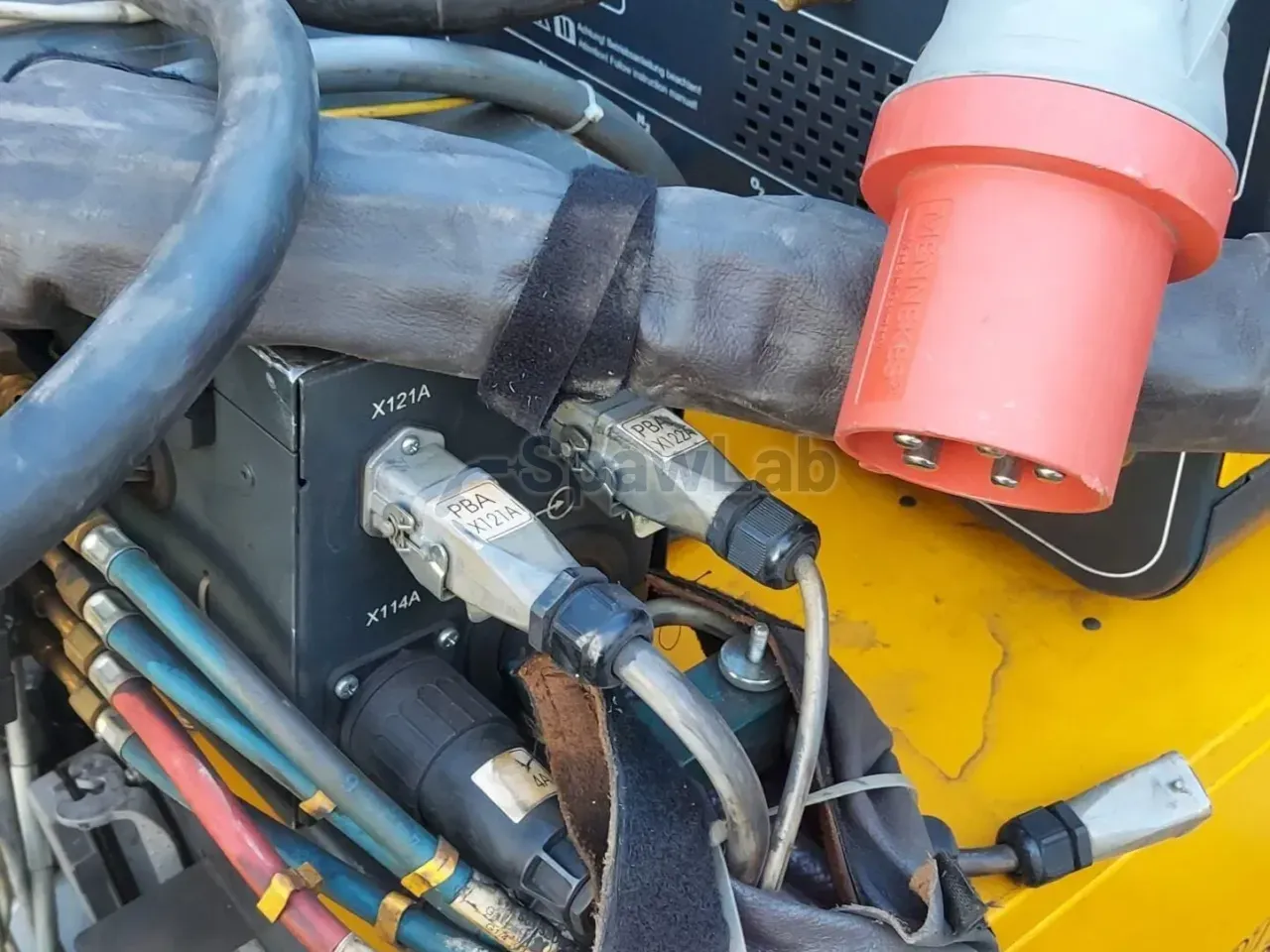

- Maschinenbrenner PBA-161 im Winkel von 90 Grad: vorbereitet für Roboter und Cobots, mit Anschlüssen, die den schnellen Tausch von Teilen oder des ganzen Brenners erlauben.

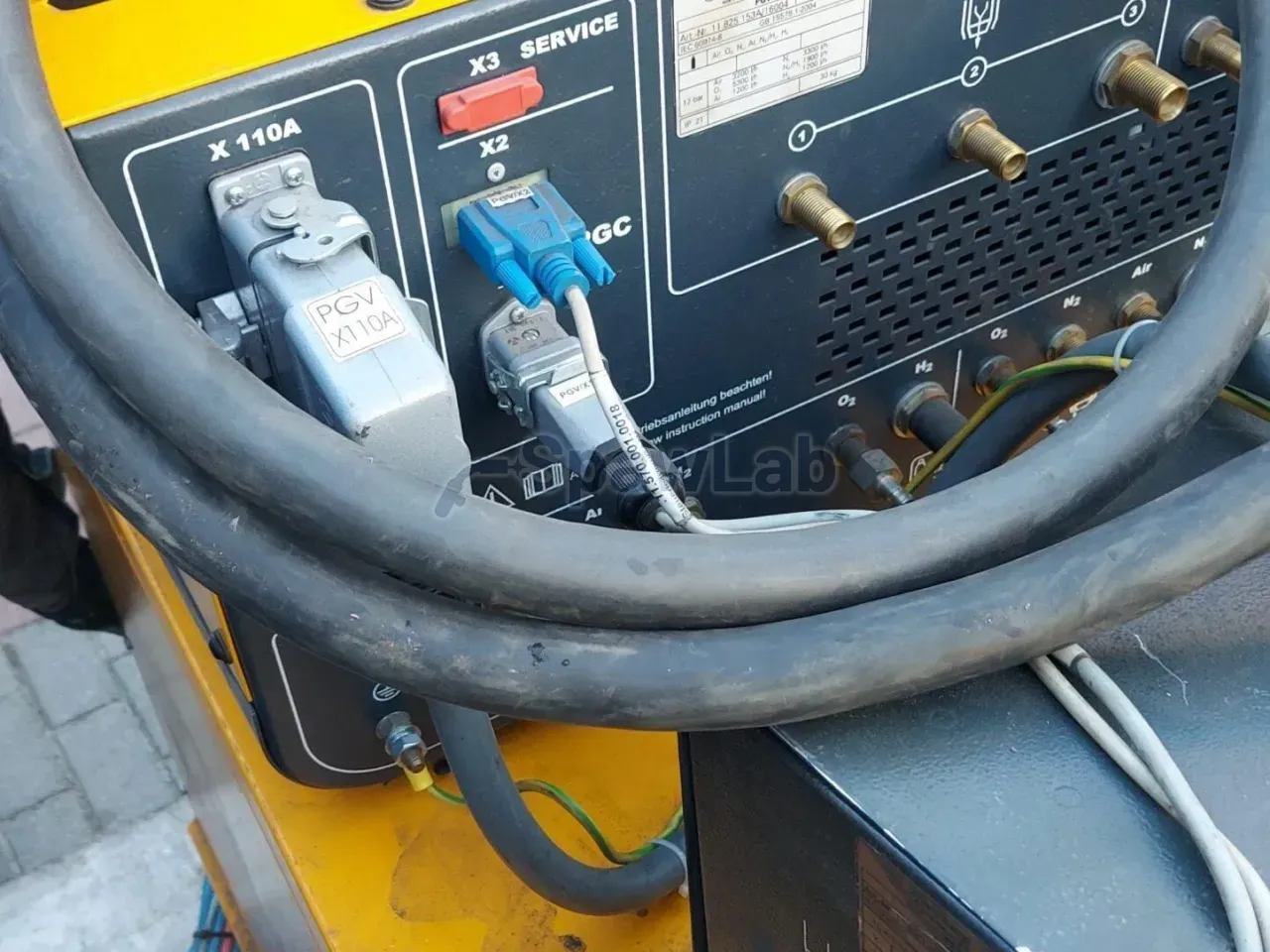

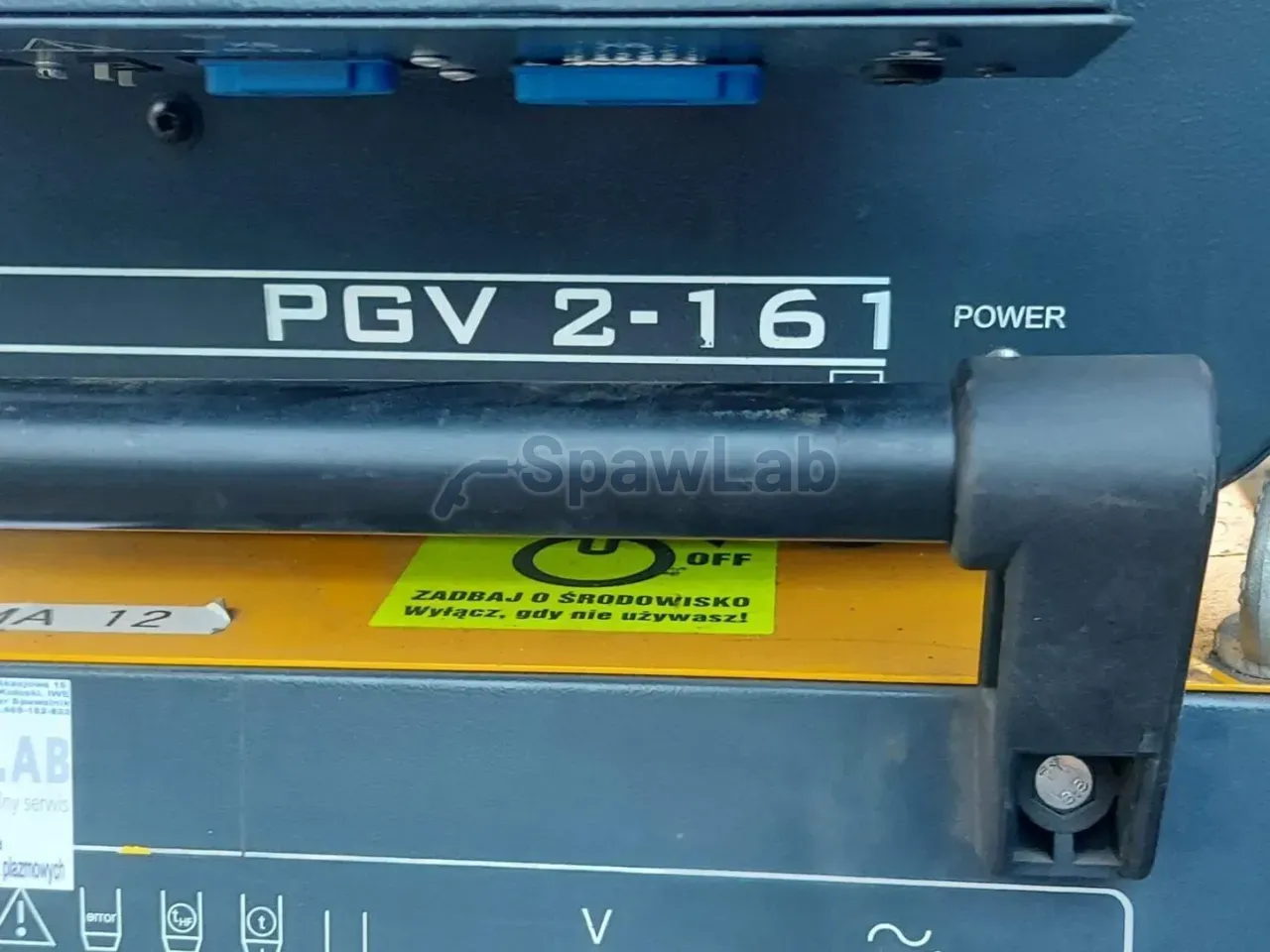

- Gaskonsole PGV 2-161: das zu dieser Stromquelle und zu diesem Brenner passende Ventil, bereit zum Anschluss ohne den Aufbau einer eigenen Gasinstallation.

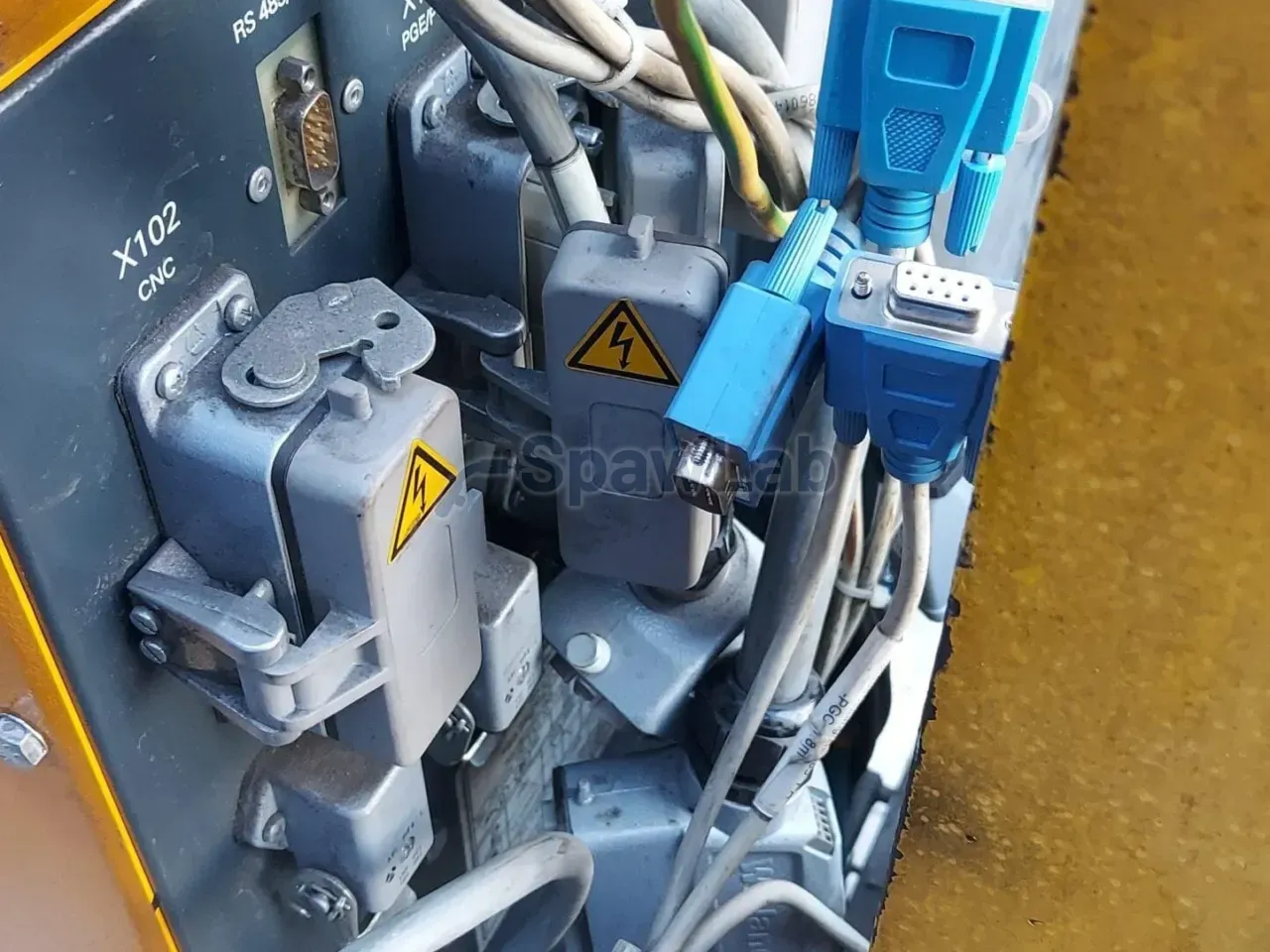

- Steuerung des Einstechens und des Löschens des Lichtbogens: Die Kommunikation mit der Steuerung der Maschine umfasst Anfang und Ende des Schnitts, und das zählt bei automatischer Arbeit.
Technische Daten
| Marke | Kjellberg |
|---|---|
| Modell | HiFocus neo 130 A |
| Typ | Plasmaschneider für den Maschinenbetrieb, Transformatorbauweise |
| Schneidstrom bei 100 % Einschaltdauer | 130 A |
| Strombereich | stufenlos, von 20 A bis 130 A |
| Schnittstärke in erhöhter Genauigkeit | etwa 30 bis 35 mm, je nach Werkstoff |
| Kühlung | Flüssigkeit, mit Pumpe |
| Gasmischer | digital, PGC |
| Gaskonsole | PGV 2-161 |
| Brenner | PBA-161, für den Maschinenbetrieb, Winkel 90 Grad |
| Herkunft | Rückbau eines Roboterarbeitsplatzes |
Was Sie bekommen

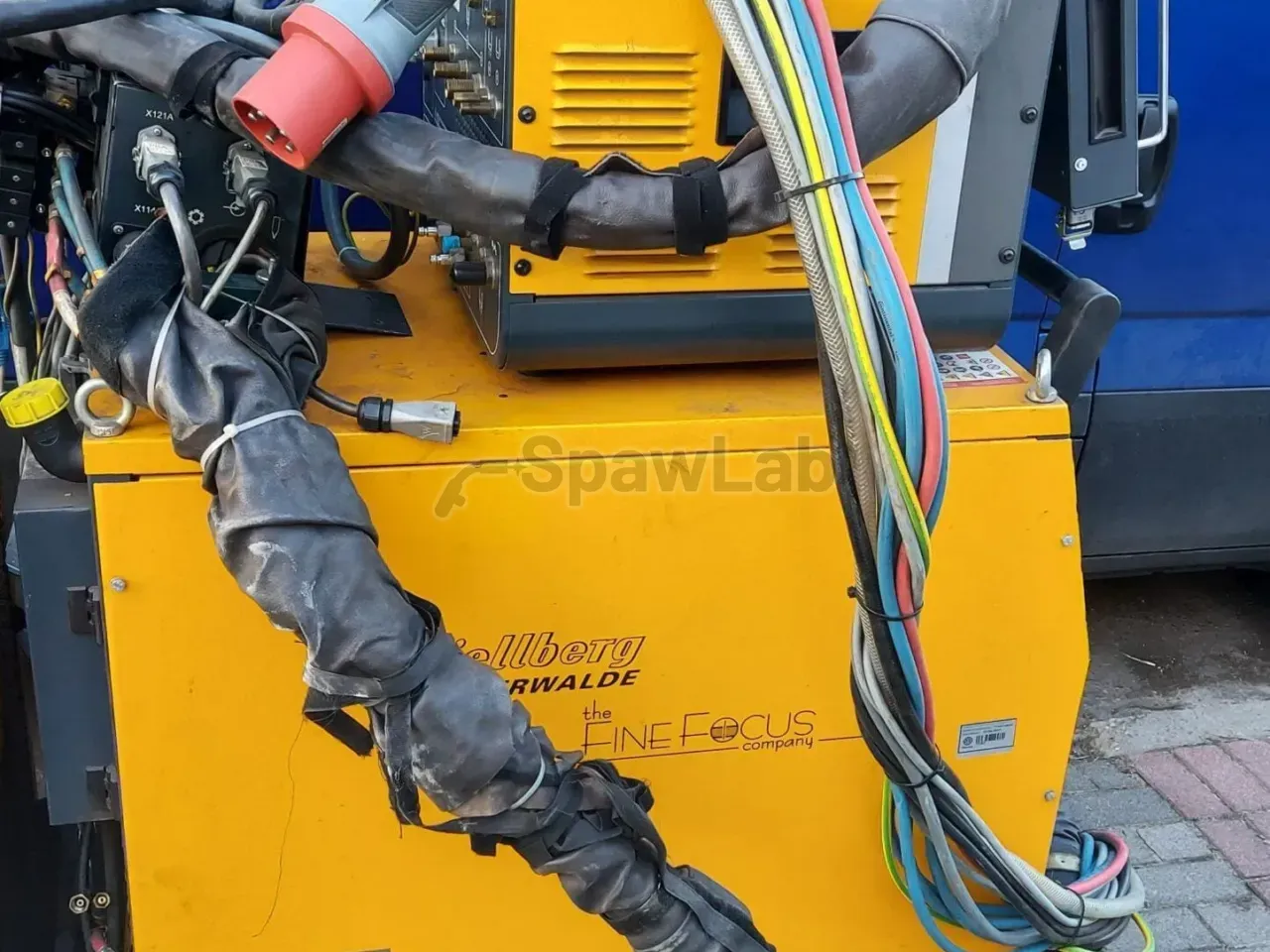

- Stromquelle Kjellberg HiFocus neo 130 A
- digitale Konsole für die Gassteuerung PGC
- Gasventil PGV 2-161
- Maschinenbrenner PBA-161 im Winkel von 90 Grad
Worauf Sie achten sollten
Das ist ein System für den Maschinenbetrieb, für die Arbeit brauchen Sie also ein Portal, einen Roboter oder eine Säule mit eigener Steuerung sowie eine Installation für Gase und Druckluft mit Werten nach den Schneidtabellen. Die Quellbeschreibung nennt weder die Netzspannung noch die Anforderungen an die Gase, bestätigen Sie beide Punkte also vor dem Kauf und planen Sie den Stromkreis für eine Transformator-Stromquelle, die aus dem Netz mehr aufnimmt als ein Inverter.

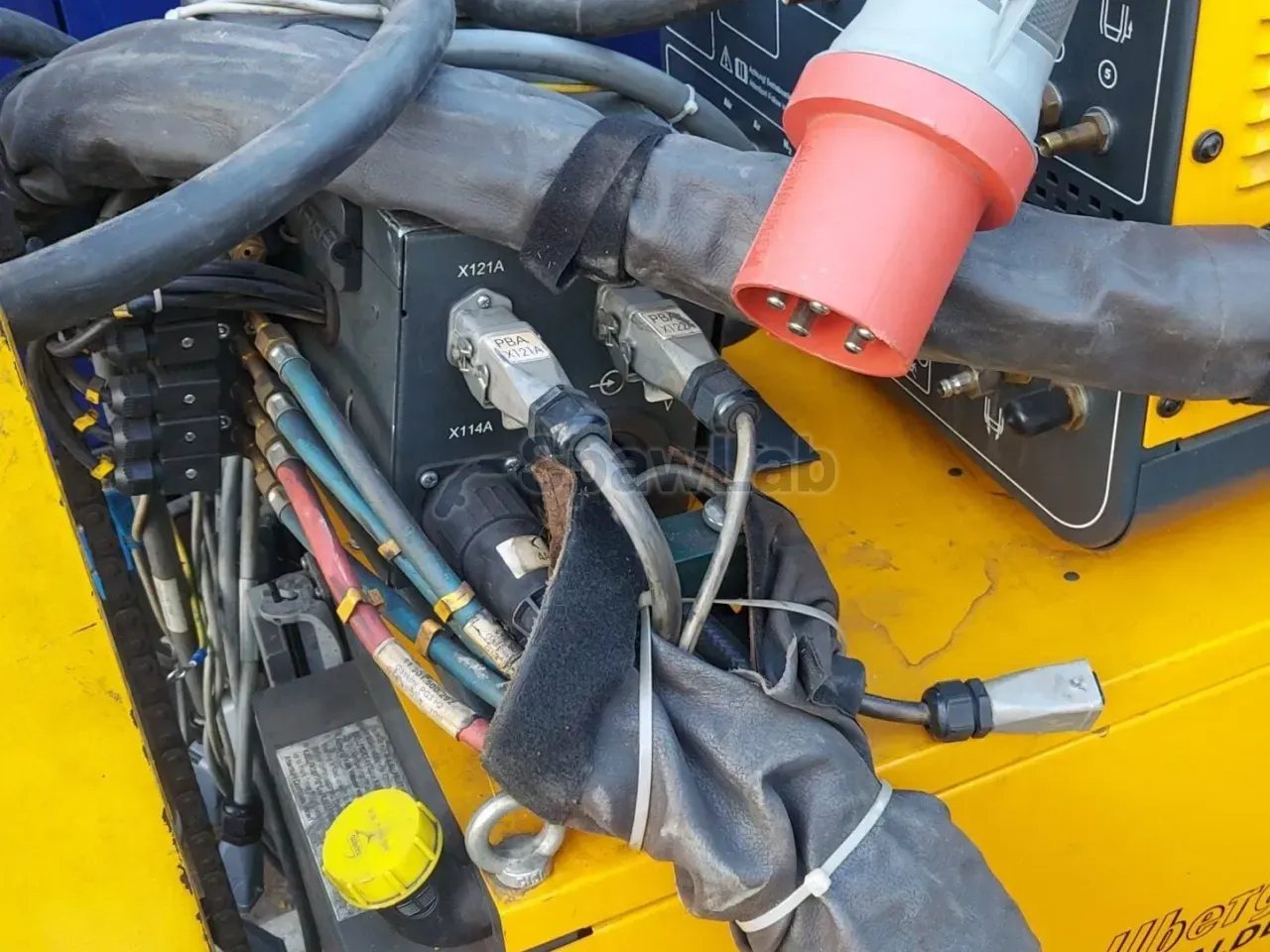

Die Maschine stammt aus dem Rückbau eines Roboterarbeitsplatzes, die Komponenten sind daher aufeinander abgestimmt, die Steuerleitungen und die Konfiguration für Ihre Steuerung müssen aber getrennt vorbereitet werden. Den Kühlkreislauf prüfen Sie vor der Inbetriebnahme, und die Verschleißteile des Brenners, also Düsen, Elektroden und Schutzkappen, sehen Sie sich an und rechnen sie als Startkosten.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
