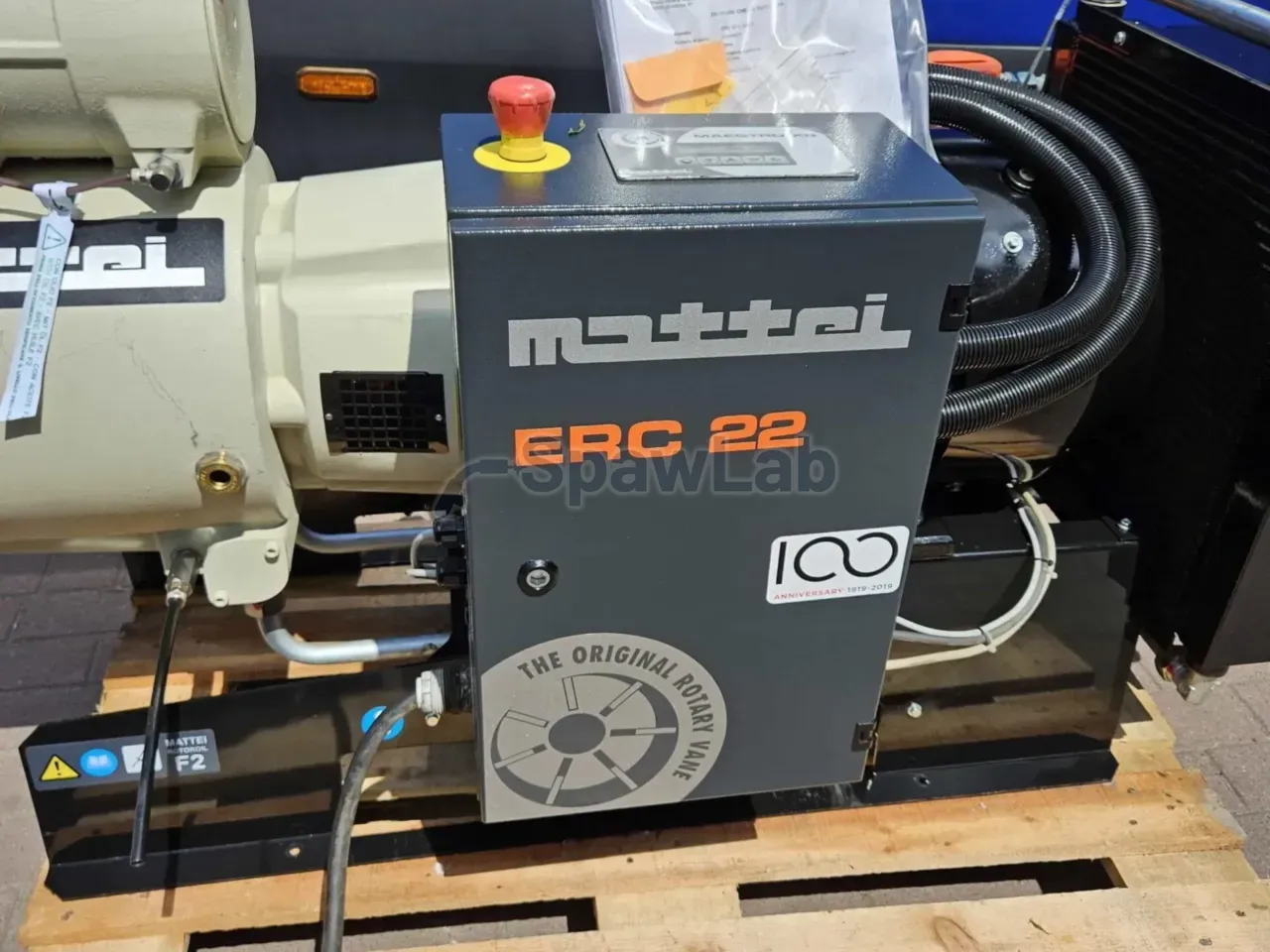

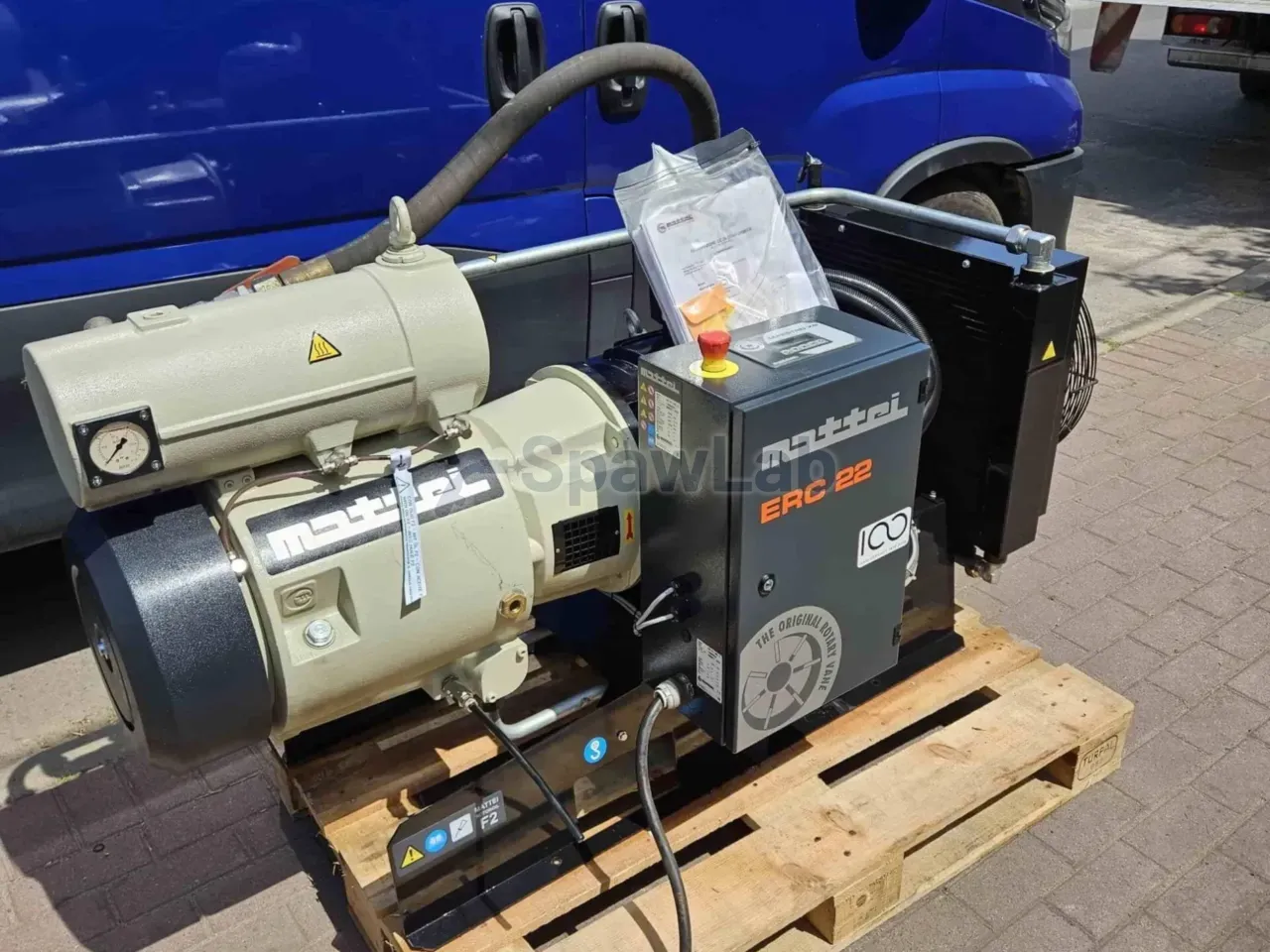

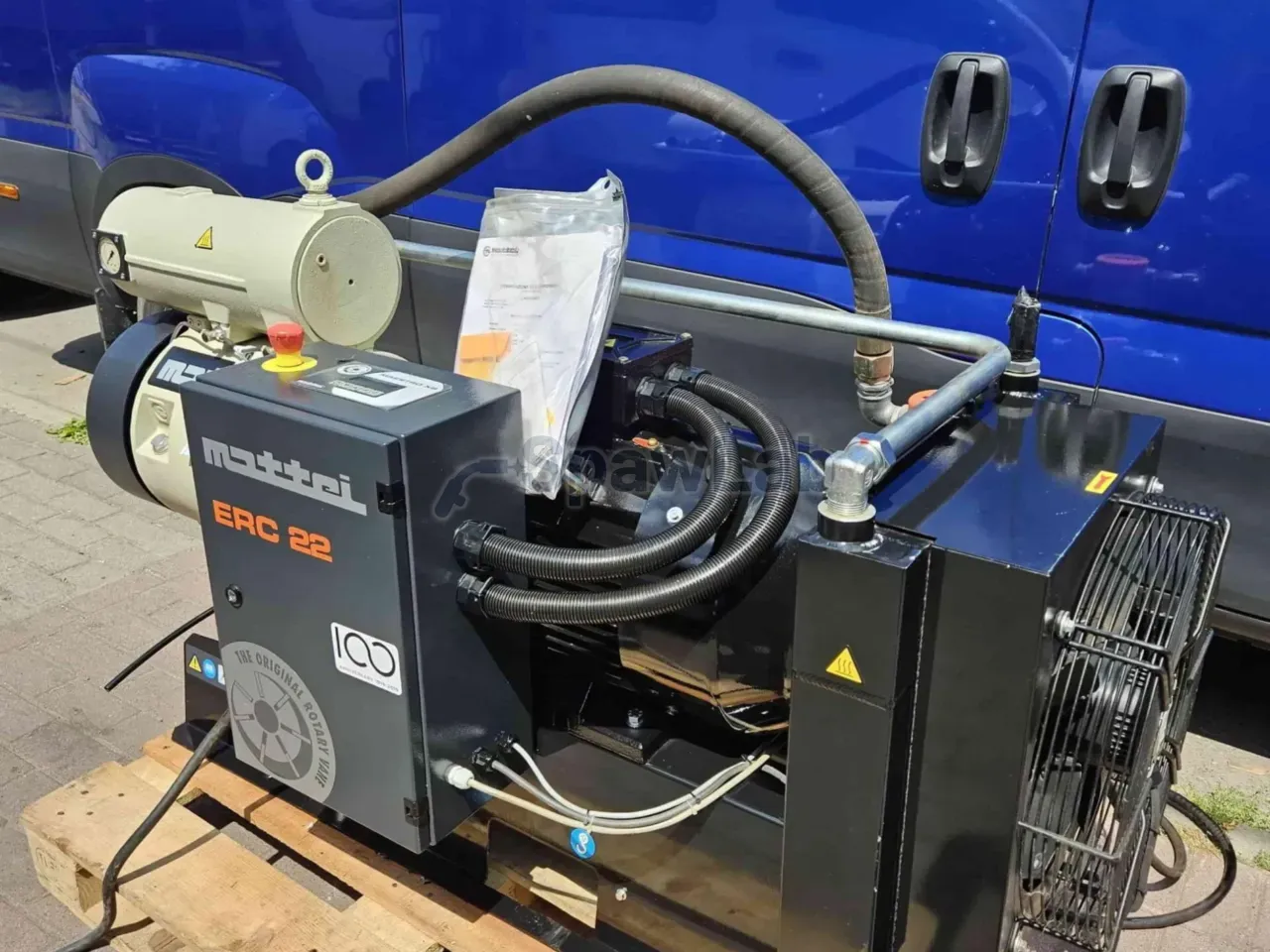

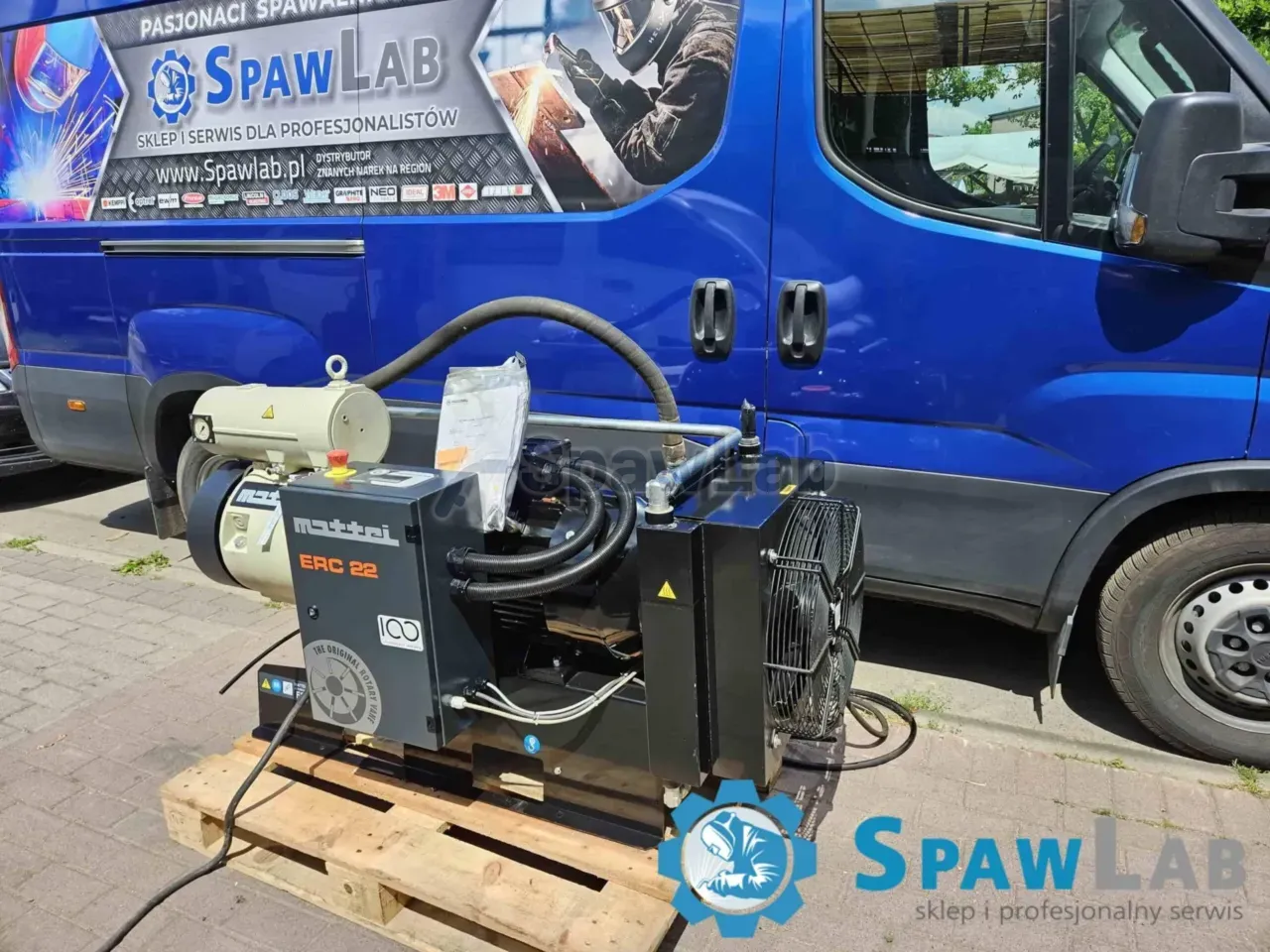

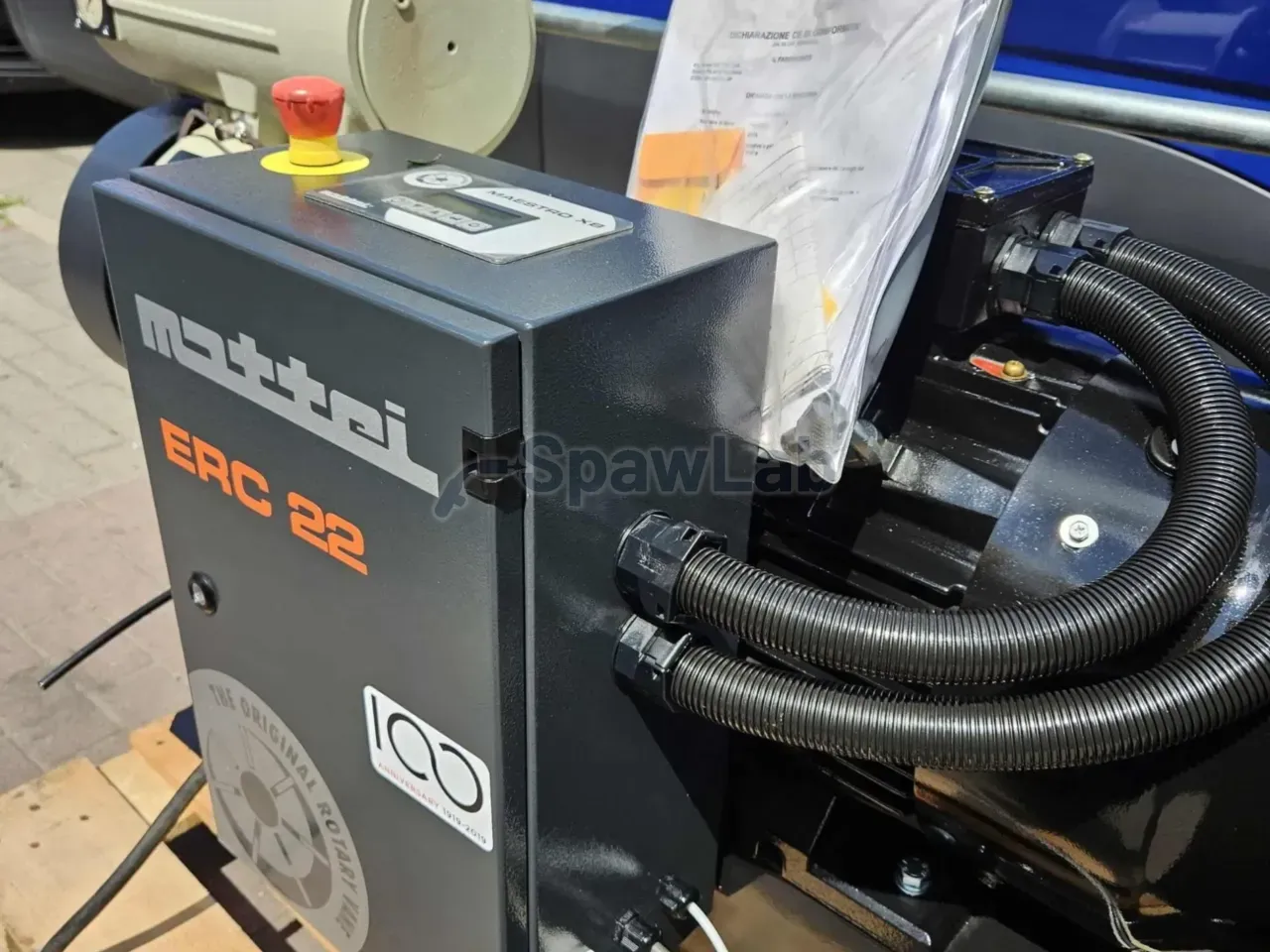

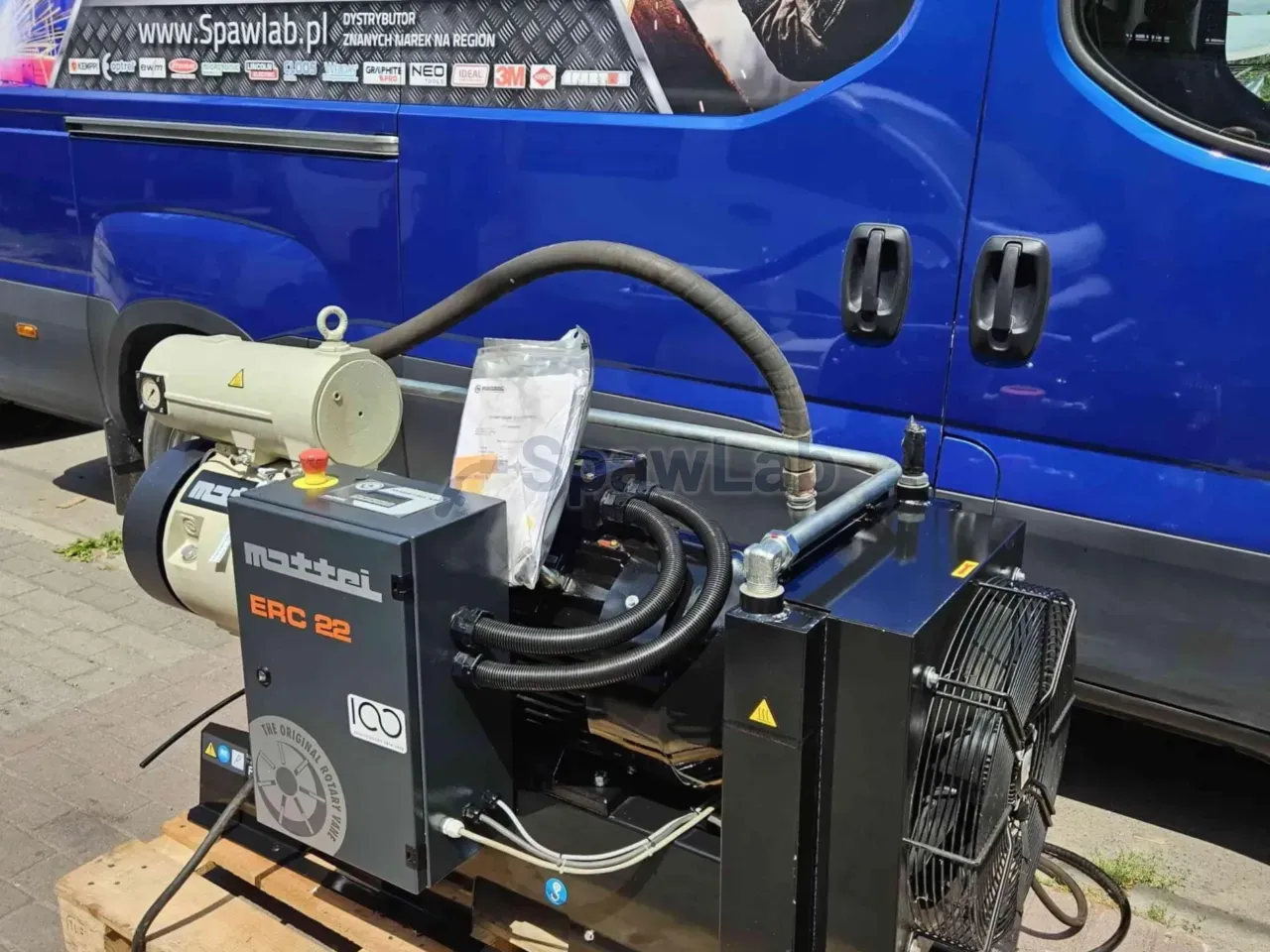

Mattei ERC 22L ist ein Drehschieberkompressor mit einer Leistung von 22 kW und sanftem Anlauf. Die Liefermenge beträgt 3,75 m3/min bei einem Höchstdruck von 8 bar, die Versorgung ist 400/3/50. Die Maschine wiegt 390 kg, misst 1660 x 690 x 910 mm und arbeitet unter der Steuerung Maestro XB.
Wofür diese Maschine gedacht ist

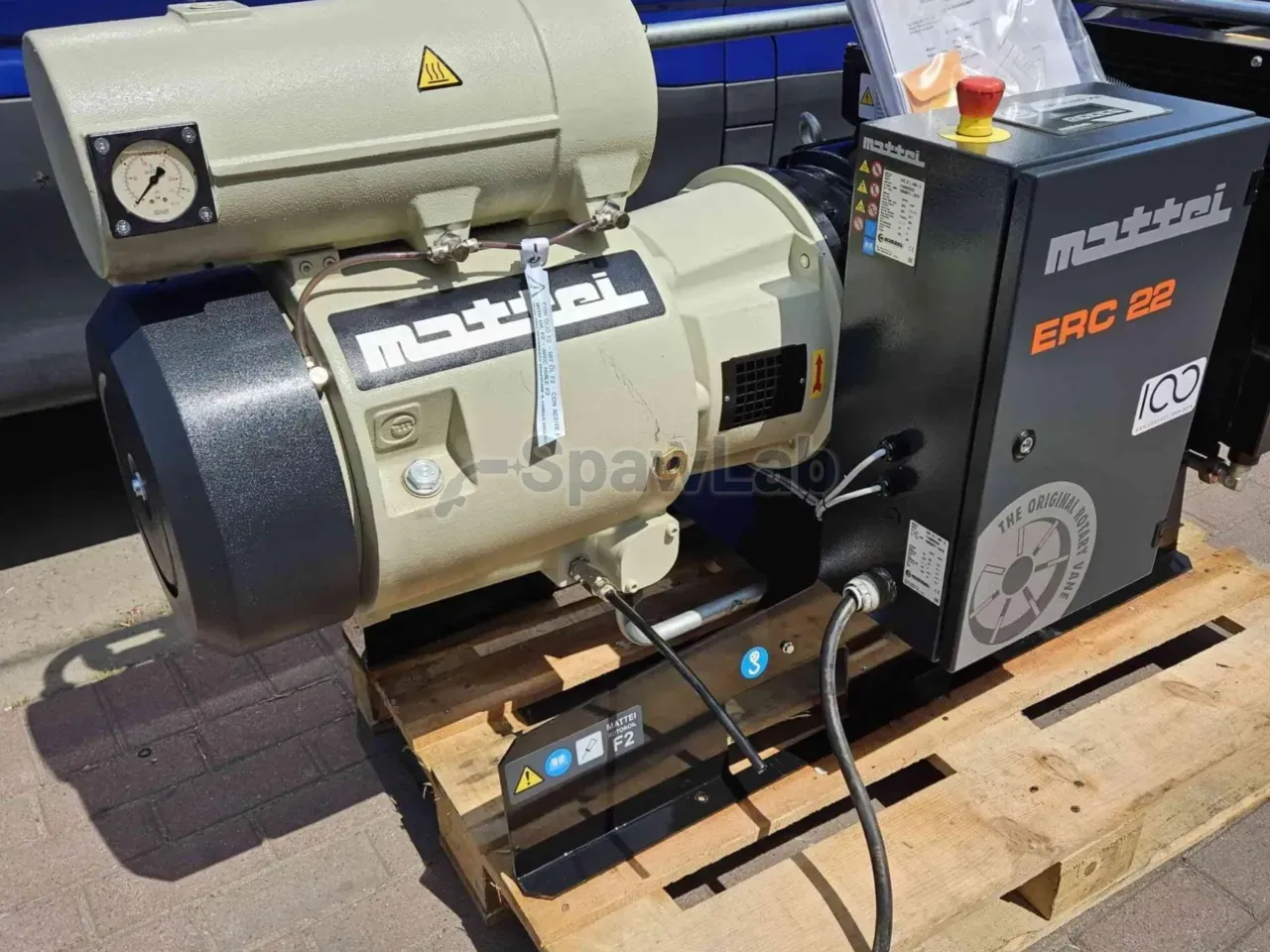

Das ist eine Druckluftquelle für eine Werkstatt mit mehreren Verbrauchern, für eine Lackiererei oder für eine Fertigungslinie. Ein Durchfluss von 3,75 m3/min bei 8 bar versorgt Druckluftwerkzeuge, Plasma, Lackierpistolen und Montagezubehör. Der Motor ist mit der Verdichtereinheit direkt verbunden, über eine elastische Kupplung, im Verhältnis 1 zu 1, was Verluste eines Getriebes ausschließt und die Arbeit leiser macht.
Drehschieberkompressoren haben in der Verdichtereinheit keine Wälzlager, dadurch beschränkt sich die Wartung auf den Wechsel von Öl, Filter und Abscheider. Der Hersteller nennt einen Motor der Klasse IE3 sowie eine niedrige Drehzahl des Verdichterteils, was nach den Unterlagen eine Energieersparnis von über 15% gegenüber anderen rotierenden Kompressoren ergibt. Die Reihe ERC hat keine Schallschutzhaube, der Service geht also schnell, doch der Lärm wird von einem Gehäuse nicht gedämpft.
Die Steuerung passt den Betrieb an den Bedarf des Netzes an. Ein proportionales, moduliertes Saugventil hält einen gleichbleibenden Druck und erlaubt den Betrieb auch ohne Verbraucher, und ein Thermostatventil hält die Betriebstemperatur des Öls. Dadurch läuft die Maschine nicht mit voller Liefermenge, wenn die Werkstatt wenig Luft entnimmt.
Funktionen und Ausstattung

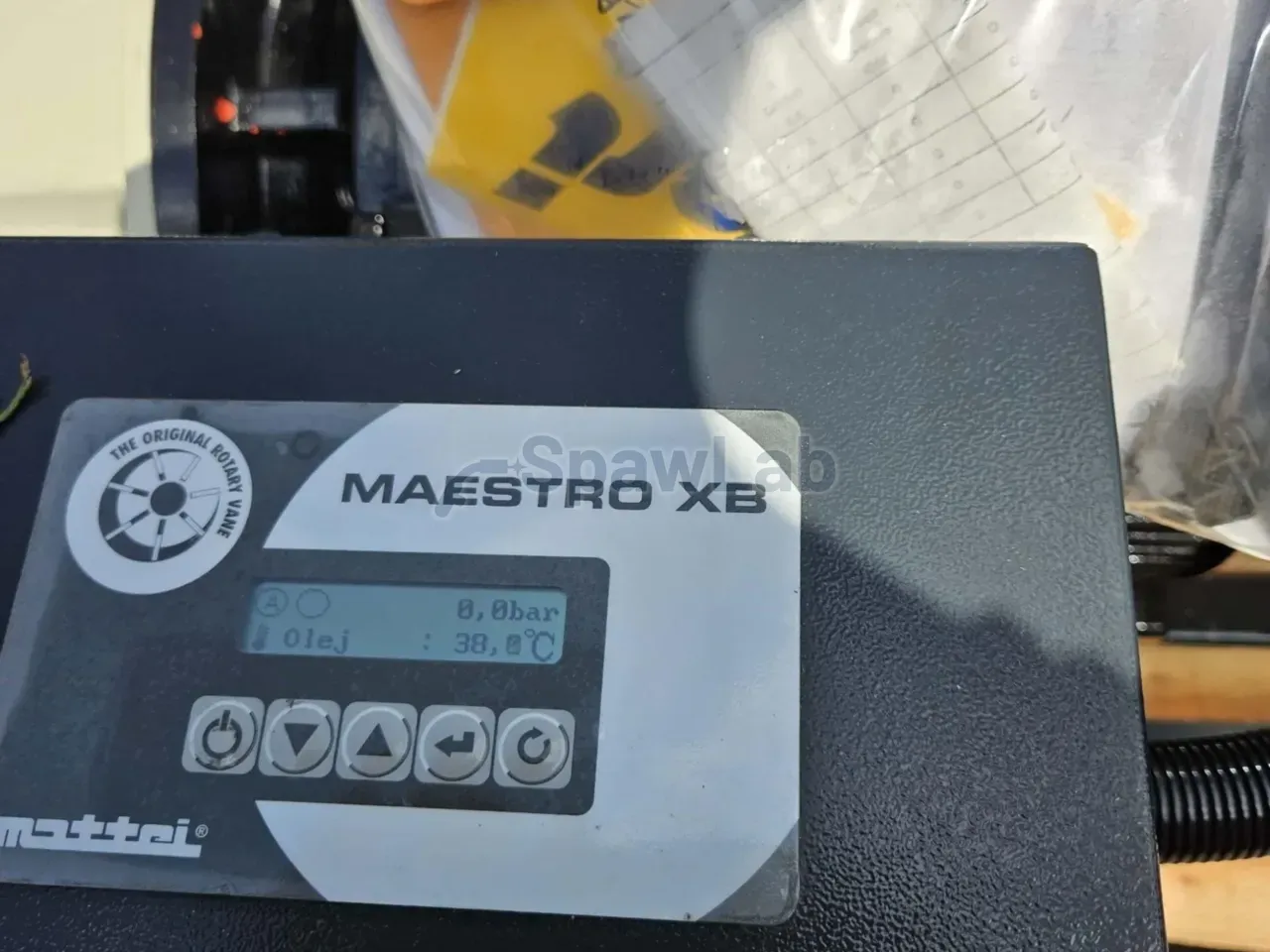

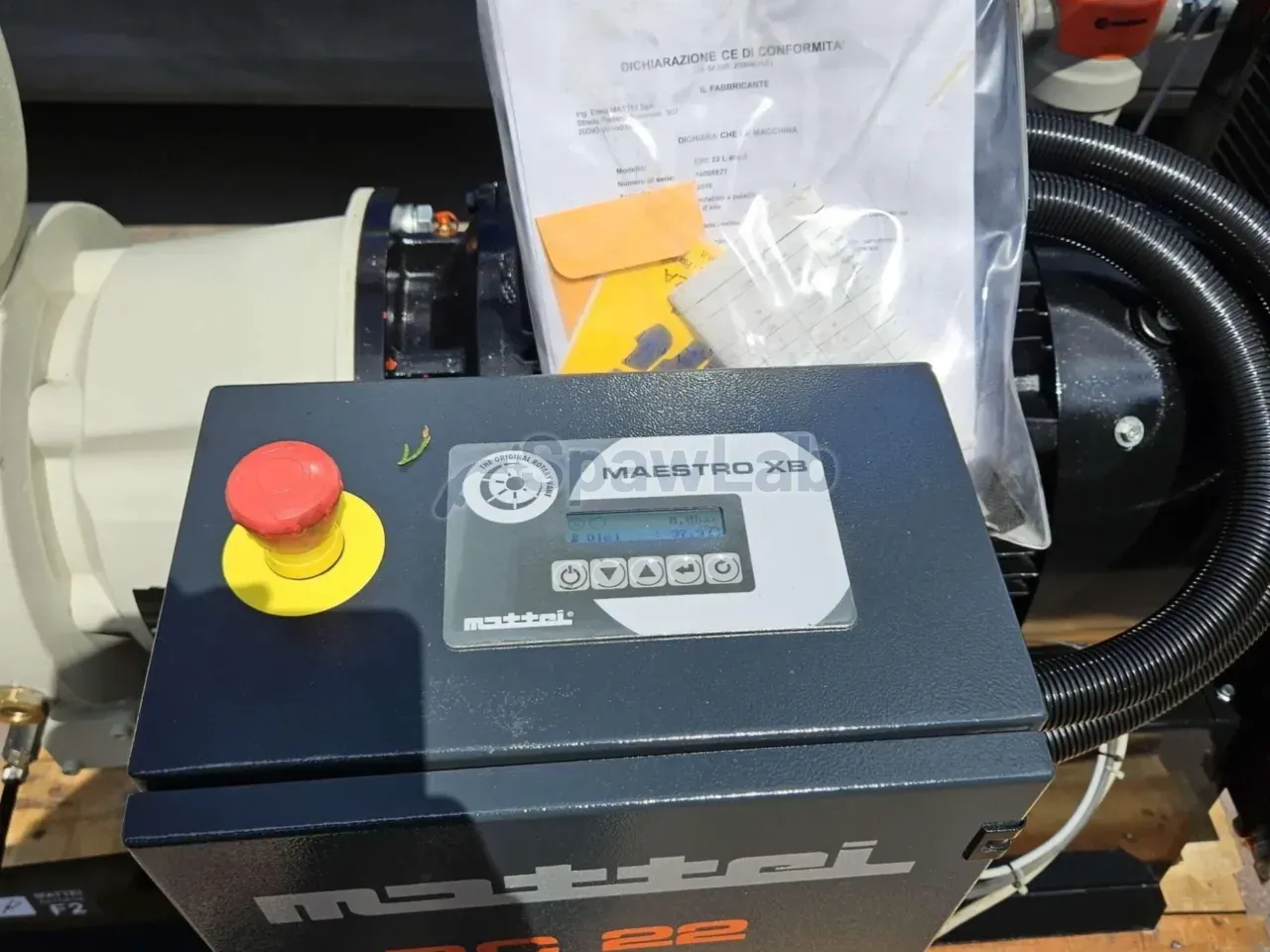

- Elektronische Steuerung Maestro XB mit grafischer Anzeige: sie zeigt die Öltemperatur, den Druck in der Leitung und die Zähler für Einschaltungen, Betrieb und Last, sie meldet auch eine falsche Reihenfolge der Phasen.
- Sanfter Anlauf: der Motor läuft stufenweise an, dadurch ist die Leistungsaufnahme beim Start niedriger und die Installation weniger belastet.
- Direktantrieb 1 zu 1 über eine elastische Kupplung: keine Verluste an einem Getriebe und leiserer Betrieb.
- Motor der Klasse IE3: nach den Unterlagen eine Energieersparnis von über 15% gegenüber anderen rotierenden Kompressoren.
- Automatische Regelung des Durchflusses: das modulierte Saugventil passt die Liefermenge an die Entnahme im Netz an und hält einen gleichbleibenden Druck.
- Thermostatventil: hält die Betriebstemperatur des Öls.
- Sicherheitsthermostat: schützt vor einer zu hohen Temperatur des Öl-Luft-Gemischs.
- Eintrittsfilter mit einer Wirksamkeit von 99% und mehrstufige Ölabscheidung: der Ölgehalt in der Luft liegt unter 3 mg je Kubikmeter.

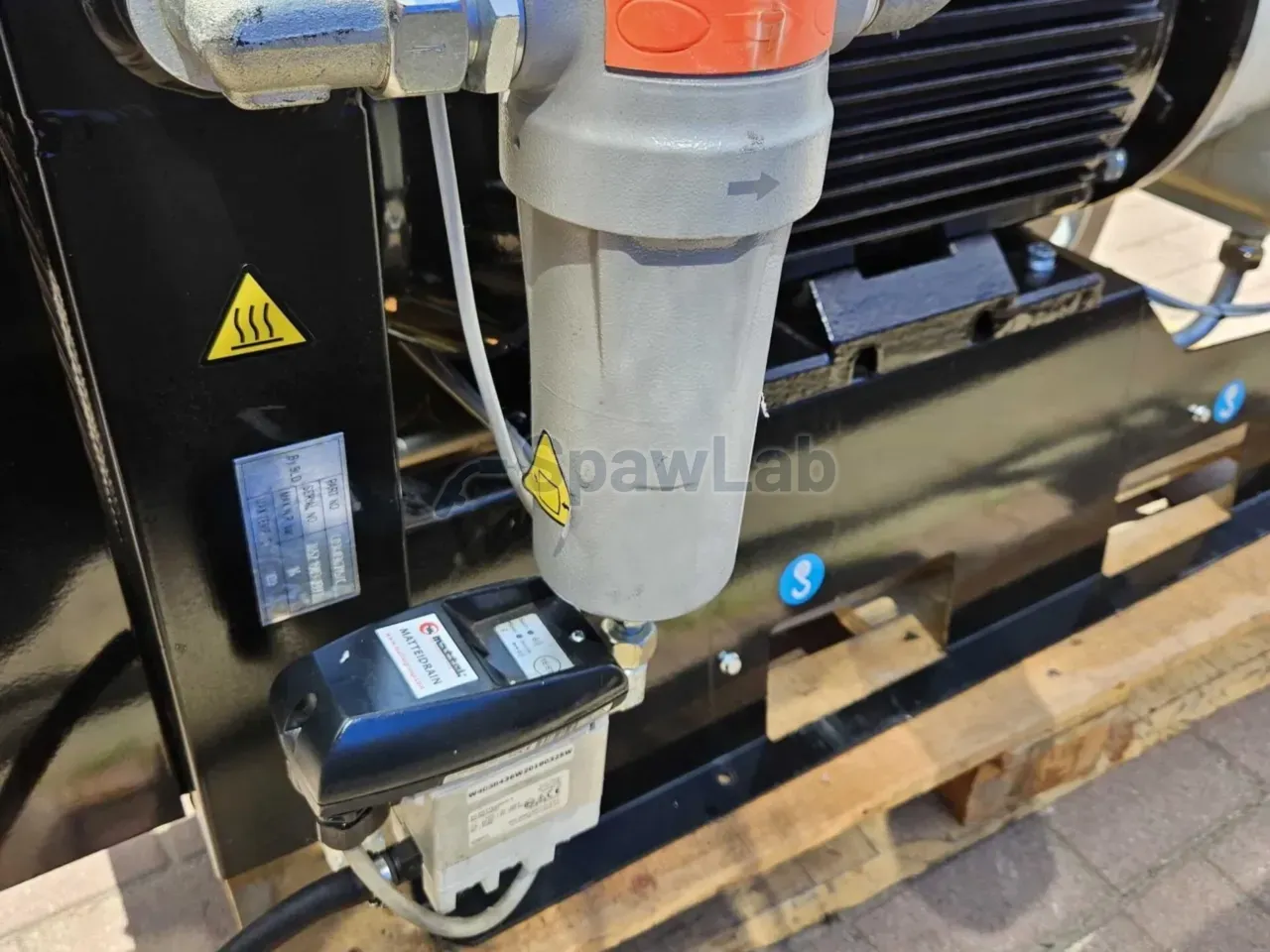

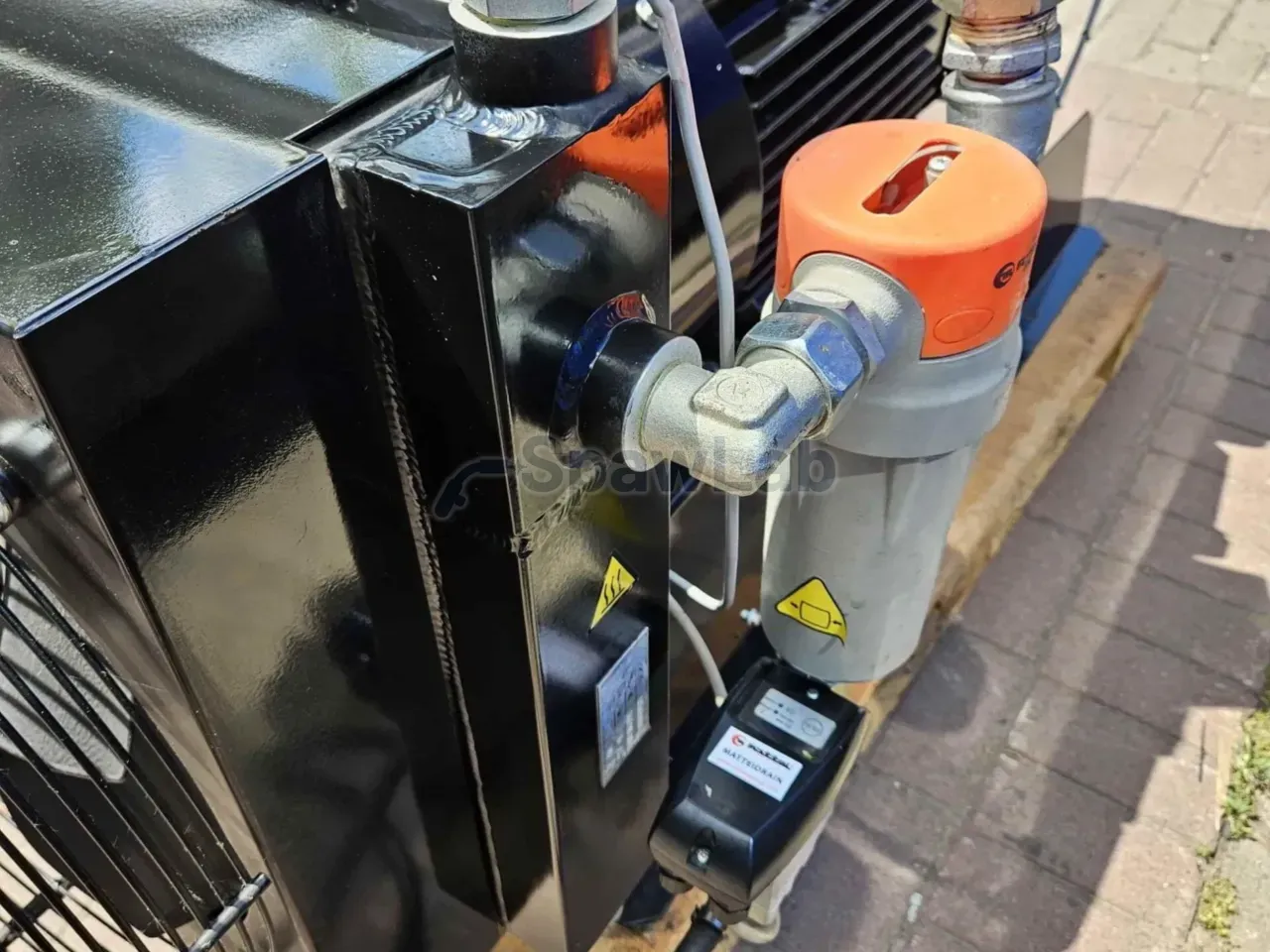

- Nachkühler für die Druckluft vollständig aus Aluminium sowie ein Kondensatableiter: sie senken die Temperatur und scheiden das Wasser vor dem Eintritt in die Installation ab.
- Manometer und Erstbefüllung mit dem Öl ROTOROIL F2.
Technische Daten
| Marke | Mattei |
|---|---|
| Typ | Drehschieberkompressor |
| Nennleistung des Motors | 22 kW |
| Höchstdruck | 8 bar |
| Freier Luftdurchfluss | 3,75 m3/min |
| Versorgung | 400/3/50 |
| Schalldruckpegel | 79 dB(A) aus 1 m Entfernung |
| Abmessungen | 1660 x 690 x 910 mm |
| Gewicht | 390 kg |
| Klasse des Motors | IE3 |
| Wirksamkeit des Eintrittsfilters | 99% |
| Ölrest in der Luft | unter 3 mg je Kubikmeter |
| Steuerung | Maestro XB |
| Behälter laut Datenblatt | 22 l |
Worauf Sie achten sollten
Die Versorgung 400/3/50 bedeutet einen dreiphasigen Anschluss, und die Steuerung meldet eine falsche Reihenfolge der Phasen selbst, prüfen Sie nach dem Anschluss also die Meldung vor dem ersten Anlauf. Die Maschine wiegt 390 kg und misst 1660 x 690 x 910 mm, zum Hineinbringen brauchen Sie einen Palettenhubwagen oder einen Gabelstapler sowie einen ebenen Untergrund. Der Schalldruckpegel beträgt 79 dB(A) aus 1 m Entfernung, und die Reihe hat keine Schallschutzhaube, in einem kleinen Raum ohne Schallschutz wird es also laut.
Das Datenblatt des Produkts nennt einen Behälter mit 22 l und eine Leistung von 22 kW, bestätigen Sie die Konfiguration und die Art des Anschlusses an die Installation vor dem Kauf. Für den Betrieb brauchen Sie ein für diese Reihe bestimmtes Öl, die Erstbefüllung ist ROTOROIL F2, sowie einen Plan für den Wechsel von Öl, Filter und Abscheider.
Dieses Gerät ist verkauft
Diese Maschine ist bereits an einen Kunden gegangen. Ähnliche Geräte finden Sie unten, und wenn Sie dasselbe Modell möchten, hinterlassen Sie Ihre Kontaktdaten im Formular, wir melden uns, sobald das nächste eintrifft.
