Wir sind der Hersteller, Ihre Garantie für höchste Qualität
Wir fertigen professionelle Schweißkabel in eigener Produktion. Deshalb haben Sie beim Kauf bei Spawlab.pl die Gewissheit, dass jedes Bauteil, vom Kabel bis zum Halter, sorgfältig ausgewählt wurde. Darüber hinaus wurde alles mit Sorgfalt bis ins kleinste Detail montiert. Im Ergebnis garantieren wir kompromisslose Qualität und volle technische Unterstützung.

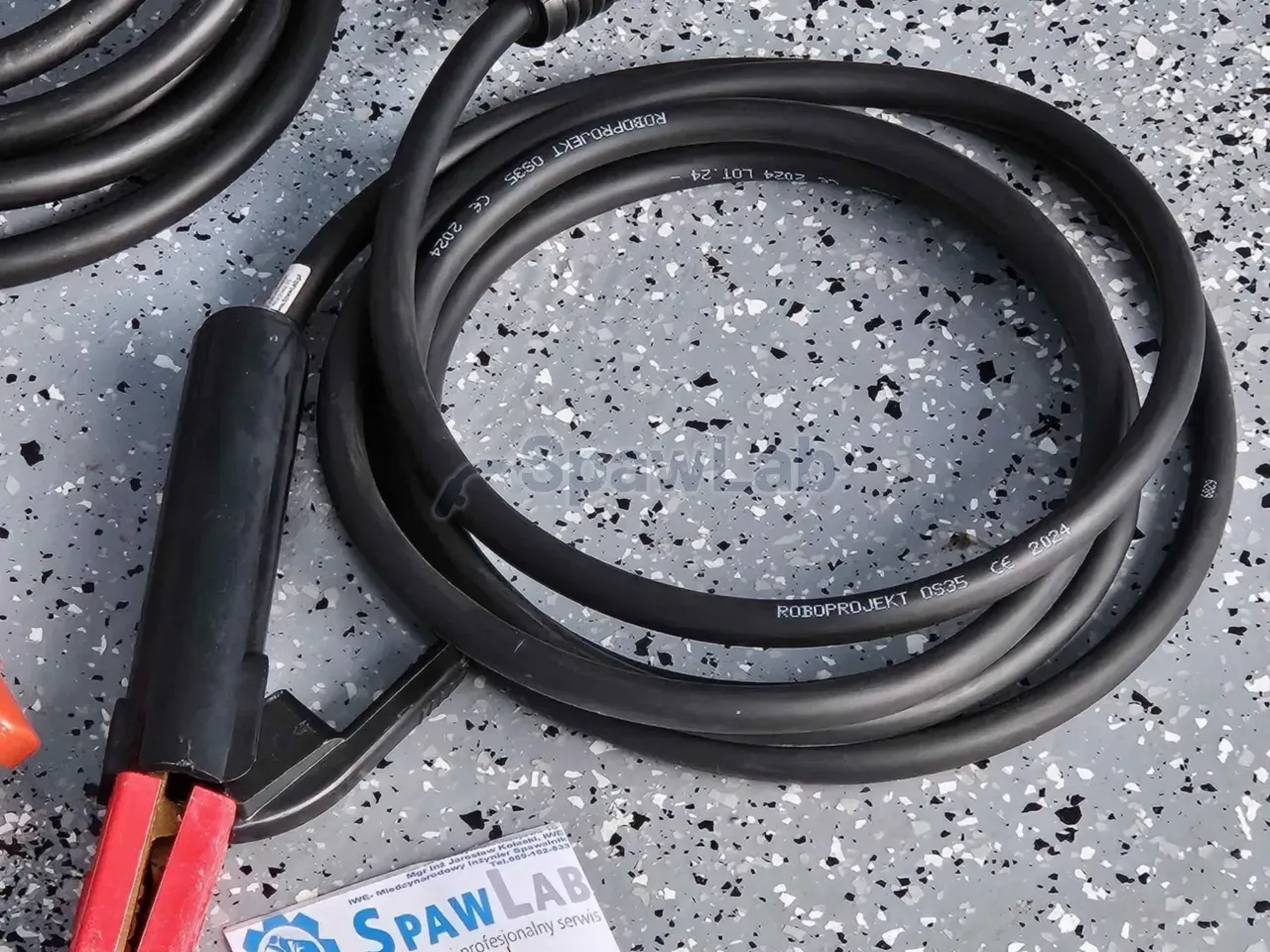

Professionelles Elektrodenkabel 200 A / 10 m, maximale Reichweite ohne Leistungsverluste
Arbeiten Sie in der Höhe, in entfernten Hallenbereichen oder an großen Konstruktionen, ohne die Schweißmaschine zu versetzen. Genau deshalb haben wir das 10 Meter lange Elektrodenkabel gebaut. Allerdings haben wir, um über eine solche Strecke die volle Leistung zu halten, ein dickeres Kabel 50 mm² eingesetzt. Infolgedessen erhalten Sie sehr große Bewegungsfreiheit und behalten zugleich einen kräftigen und stabilen Lichtbogen.
Technische Daten
| Parameter | Wert |
| Verwendung | Elektrodenkabel (MMA) |
| Maximaler Schweißstrom | 200 A (für Dauerbetrieb) |
| Kabellänge | 10 Meter |
| Kabeltyp | Original H01N2-D (100% Kupfer) |
| Empfohlener Querschnitt | 50 mm² |
| Elektrodenhalter | Professionell, vollisoliert 200 A |
| Anschluss an die Schweißmaschine | Kupferkabelschuh, verzinnt, hydraulisch gepresst |
Wichtigste Merkmale und Vorteile, ein Vorsprung in jedem Detail
Dickeres Kabel 50 mm²: garantierte Leistung über die Distanz
Je länger das Kabel, desto größer der Spannungsfall. Deshalb haben wir zum Ausgleich der Länge von 10 Metern ein dickeres Kabel H01N2-D mit einem Querschnitt von 50 mm² eingesetzt. In der Praxis bedeutet das, dass der elektrische Widerstand deutlich niedriger ist als bei dünneren Kabeln. Im Ergebnis kommen die vollen 200 A an Ihrem Halter an, und der Lichtbogen bleibt stabil und gut beherrschbar, auch weit entfernt von der Schweißmaschine.
Ergonomischer Elektrodenhalter 200 A: volle Kontrolle
Selbst das beste Kabel nützt ohne guten Halter nichts. Genau deshalb setzen wir auf ein vollisoliertes, ergonomisches Modell 200 A. Vor allem sorgen seine geformte Kontur und die gute Balance dafür, dass er hervorragend in der Hand liegt. Darüber hinaus hält eine starke Feder die Elektrode sicher fest. Letztlich gewinnen Sie volle Kontrolle und Komfort, was bei präziser Arbeit entscheidend ist.
Gepanzerte hydraulische Verbindung
Die Qualität eines Kabels bestimmt sein schwächster Punkt. Aus diesem Grund stellen wir die Verbindung von Kabel und Stecker durch hydraulisches Pressen her. Letztlich entsteht so eine monolithische Verbindung, die mechanisch sehr belastbar ist und den Strom hervorragend leitet. Also können Sie sicher sein, dass dieses Bauteil Sie nie im Stich lässt, auch bei intensivem Einsatz unter schwierigen Bedingungen.
Bestätigte Qualität: Berechnung für 200 A / 10 m
Ein geringer Spannungsfall im gesamten Stromkreis ist entscheidend für einen stabilen Lichtbogen. Deshalb legen wir die Berechnung offen.
Schritt 1: Erfassung der Daten
- Schweißstrom (I): 200 A
- Gesamte Kreislänge (L): 20 m (10 m Elektrodenkabel + 10 m Massekabel)
- Querschnitt (A): 50 mm²
- Spezifischer Widerstand von Kupfer (ρ): ≈ 0,0175 Ω, mm²/m
Schritt 2: Berechnung des Widerstands (R)
R = (ρ × L) / A = (0,0175 × 20) / 50 = 0,007 Ω
Schritt 3: Berechnung des Spannungsfalls (ΔU)
ΔU = I × R = 200 A × 0,007 Ω = 1,40 V
Fazit
Wie Sie sehen, belegt der Wert von 1,40 V, dass der Satz richtig ausgelegt ist. Und zwar gleicht das dickere Kabel 50 mm² die große Länge wirksam aus und hält den Spannungsfall in sicheren Grenzen.
Zusammenfassend erhalten Sie mit diesem Elektrodenkabel:
- Maximale Arbeitsreichweite durch die Länge von 10 Metern.
- Volle Leistung von 200 A am Kabelende dank des dickeren Kabels 50 mm².
- Komfort und Präzision durch den ergonomischen Elektrodenhalter.
- Zuverlässigkeit über Jahre durch die hydraulisch gepresste Verbindung.
Ich empfehle es
M. Sc. Ing. Jaroslaw Kolaski, IWE
