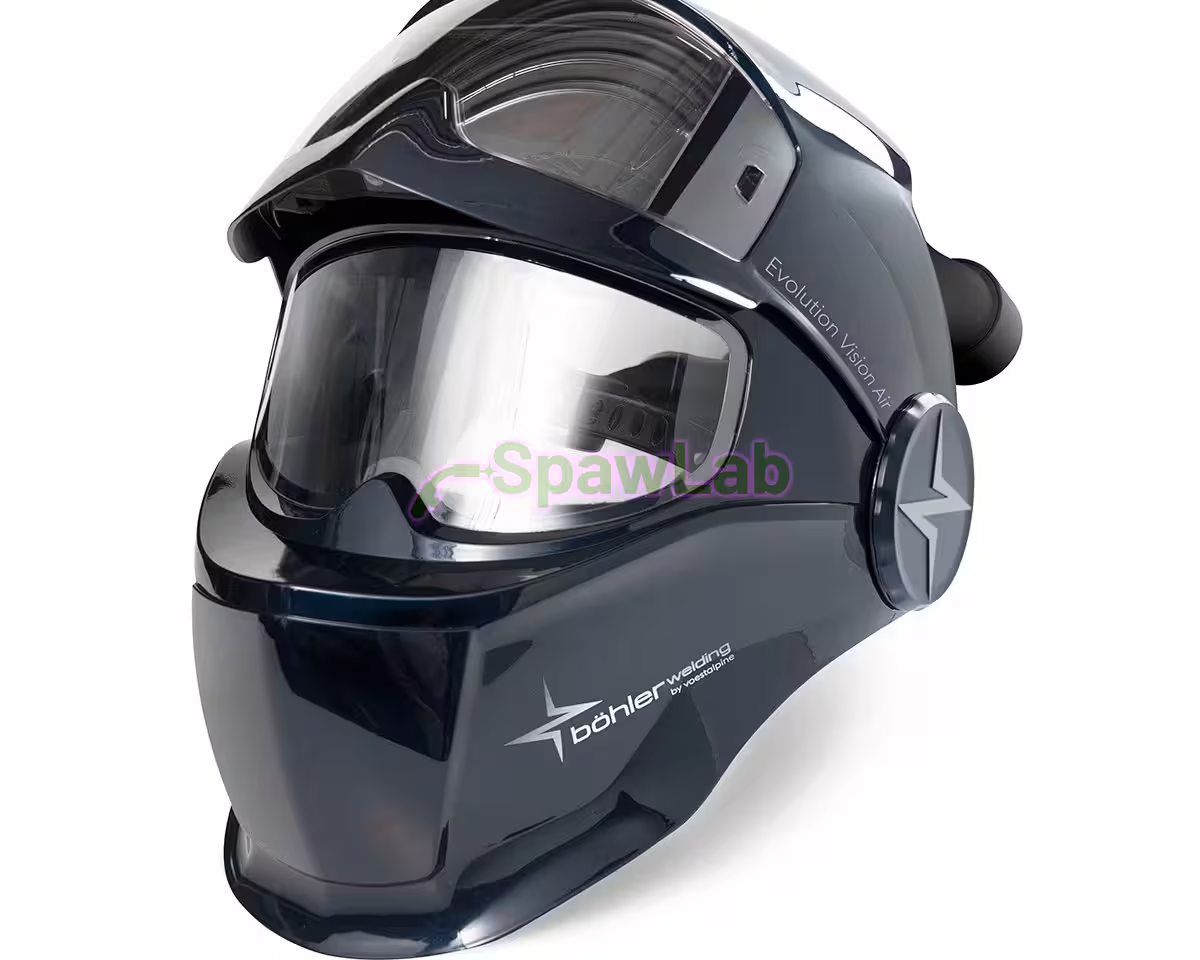

Böhler Welding Evolution Vision 65F Air to przyłbica automatyczna z odchylanym filtrem (flip-up), przygotowana do systemu nawiewowego PAPR. Filtr ADF ma wyświetlacz UHD z polem widzenia 65 x 96 mm, klasę optyczną 1/1/1/1 wg EN 379 i zakresy DIN 4-8 oraz 9-14, a po jego podniesieniu patrzysz przez szybę do szlifowania 180 x 90 mm. Kupujesz samą przyłbicę, bez jednostki: podłączasz Evolution Air, Guardian Air albo Supplied Air.
Parametry techniczne
| Numer katalogowy | 87438 |
|---|---|
| Marka | Böhler Welding |
| Model | Evolution Vision 65F Air |
| Typ | Przyłbica automatyczna flip-up przygotowana do nawiewu (bez jednostki) |
| Kolor | Niebieski połysk |
| Filtr ADF | Evolution Vision 65F (87137), odchylany |
| Stopnie zaciemnienia (DIN) | 3 (stan jasny), 4-8 (CUT) i 9-14 (WELD) |
| Pole widzenia filtra | 65 x 96 mm, wyświetlacz UHD |
| Klasa optyczna (EN 379) | 1/1/1/1 |
| Opóźnienie rozjaśnienia | 0,1 do 0,85 s, 6 stopni |
| Szyba do szlifowania | 180 x 90 mm |
| Zasilanie filtra | CR2450, wyłączenie po 30 min |
| Temperatura pracy | -5 do +55 °C |
| Współpracuje z | Evolution Air, Guardian Air, Supplied Air |
| Ilość w opakowaniu | 1 szt. |
| Normy | EN 175 B, EN 379, EN 166, EN 12941 (TH3), EN 14594 (4A) |
Dla kogo
Dla spawaczy, którzy chcą najwyższej klasy optycznej filtra i dużej szyby do szlifowania, a przez całą zmianę oddychać filtrowanym powietrzem. Instrukcja Evolution Vision 65 wymienia spawanie MIG/MAG, TIG inwertorem, MMA, w osłonie argonu i helu oraz prądem pulsacyjnym AC/DC. Tryb CUT z zakresem DIN 4-8 służy do cięcia, a po podniesieniu filtra szlifujesz bez zdejmowania przyłbicy i bez odłączania nawiewu.
Z jaką jednostką nawiewową pracuje
- Böhler Welding Evolution Air system nawiewowy PAPR, zestaw kompletny z filtrami: z tą przyłbicą klasa TH3 P R SL wg EN 12941, także z filtrami gazowymi A1B1E1 klasa TH3 ABE1 P R SL; 180 do 240 l/min w 6 stopniach, do 14 h na baterii 7800 mAh. Na tej jednostce oparty jest Böhler Welding Evolution Vision 65F Air Kit zestaw przyłbica flip-up z nawiewem PAPR Evolution Air.
- Böhler Welding Guardian Air system nawiewowy PAPR, zestaw kompletny z filtrem: przyłbica jest na liście certyfikowanych przyłbic w instrukcji Guardian Air; 180 do 220 l/min, do 8 h na baterii 5200 mAh, 870 g.
- Böhler Welding Supplied Air regulator sprężonego powietrza do przyłbic z nawiewem, zestaw kompletny: zasilanie sprężonym powietrzem 3 do 8 bar, klasa 4A wg EN 14594:2018, 180 do 220 l/min w 7 stopniach.
Przyłbica jest na listach certyfikowanych przyłbic w instrukcjach Evolution Air, Guardian Air i Supplied Air, więc system zmienisz bez jej wymiany. Jednostki i zestawy znajdziesz w kategorii Systemy nawiewowe.
Co wyróżnia Evolution Vision 65F Air
- Wyświetlacz UHD w klasie optycznej 1/1/1/1 wg EN 379, pole widzenia 65 x 96 mm, technologia True Colour.
- Stan jasny DIN 3, tryb WELD z zaciemnieniem DIN 9-14 i tryb CUT z DIN 4-8, przełączane przyciskiem MODE.
- Opóźnienie rozjaśniania w 6 stopniach od 0,1 do 0,85 s i czułość w 6 stopniach, przyciski na dolnej krawędzi filtra.
- Odchylany filtr z szybą do szlifowania 180 x 90 mm pod spodem.
- Szybki demontaż filtra ADF i proste mocowanie soczewki powiększającej.
- Nagłowie Evolution Vision z 4 paskami wyważającymi i 3 paskami regulacyjnymi, regulacją obwodu pokrętłem oraz regulacją wysokości i kąta.
- Filtr włączasz przyciskiem, po 30 minutach bez pracy wyłącza się sam; zasilanie z baterii CR2450.
W zestawie
- Przyłbica Evolution Vision 65F Air z filtrem ADF Evolution Vision 65F i szybą do szlifowania
- Kaptur uszczelniający i łącznik przewodu powietrznego
- 1 bateria zapasowa
- 3 szybki zewnętrzne
- Worek na przyłbicę
Jednostki nawiewowej, filtrów, baterii, przewodu i pasa w pudełku nie ma: dostajesz je z Evolution Air albo Guardian Air. Spawlab jest autoryzowanym dystrybutorem Böhler Welding w Polsce: kupujesz z fakturą VAT, wysyłamy kurierem z Krotoszyna, także do Unii Europejskiej.
Części eksploatacyjne i zamienne
- Böhler Welding Szybka zewnętrzna Evolution Vision 65F, 65FM, V80, V80M (5 szt.): szybki zewnętrzne, które przyjmują odpryski.
- Böhler Welding Szybka wewnętrzna Evolution Vision 65F, 65FM (2 szt.): szybki wewnętrzne; do ich wymiany służy przyssawka Böhler Welding Przyssawka do szybki wewnętrznej Guardian, Evolution, Laser Guard (2 szt.).
- Böhler Welding Filtr ADF Evolution Vision 65F: zapasowy filtr ADF 65F; do tej przyłbicy pasuje też filtr z auto-shade Böhler Welding Filtr ADF Evolution Vision 65FM auto-shade. Oba bez baterii Böhler Welding Bateria ADF CR2450 Guardian, Evolution Vision, Evolution V80, Laser Guard.
- Böhler Welding Szyba do szlifowania Evolution Vision 65F, 65FM (2 szt.): szyba do szlifowania 180 x 90 mm.
- Böhler Welding Pokrywa flip-up Evolution Vision 65F (niebieski połysk): pokrywa flip-up 65F, do zawiasów zestaw sprężyn i ramion Böhler Welding Zestaw naprawczy Evolution Vision 65 (2 sprężyny, 2 ramiona).
- Böhler Welding Kaptur uszczelniający Evolution Vision 65F Air, 65FM Air i Böhler Welding Łącznik przewodu powietrznego Evolution Vision 65F Air, 65FM Air: kaptur uszczelniający i łącznik przewodu Evolution Vision Air.
- Böhler Welding Nagłowie Evolution Vision 65F, 65FM, V80, V80M, Böhler Welding Potnik Evolution Vision 65F, 65FM, V80, V80M i Böhler Welding Potnik Pro Evolution Vision 65F, 65FM, V80, V80M (przedni): nagłowie i potniki.
- Böhler Welding Przewód powietrzny standardowy 100 cm Evolution Air, Guardian Air, Supplied Air albo Böhler Welding Przewód powietrzny elastyczny FLEX do 180 cm Evolution Air, Guardian Air, z osłoną Böhler Welding Osłona przewodu do 120 cm Evolution Air, Guardian Air lub Böhler Welding Osłona przewodu do 180 cm Evolution Air, Guardian Air: przewód powietrzny do jednostki.
- Böhler Welding Soczewka powiększająca +1,0 do przyłbic spawalniczych, Böhler Welding Soczewka powiększająca +1,5 do przyłbic spawalniczych, Böhler Welding Soczewka powiększająca +2,0 do przyłbic spawalniczych, Böhler Welding Soczewka powiększająca +2,5 do przyłbic spawalniczych: soczewki powiększające od +1,0 do +2,5 dioptrii.
Normy i certyfikaty
Skorupa ma oznaczenie EN 175 B, filtr ADF CE 3/4-8/9-14 wg EN 379 w klasie 1/1/1/1, szybki ochronne EN 166 1 B, zgodnie z rozporządzeniem (UE) 2016/425. Z Evolution Air system spełnia EN 12941 w klasie TH3 P R SL, z Supplied Air EN 14594:2018 w klasie 4A. Oczy przed promieniowaniem łuku chroni tylko opuszczony filtr.
Dokumenty do pobrania
- Instrukcja obsługi Evolution Vision 65F i 65FM (PDF, polska)
- Instrukcja obsługi Evolution Air z listą certyfikowanych przyłbic (PDF, polska)
- Instrukcja obsługi Guardian Air z listą certyfikowanych przyłbic (PDF, polska)
- Karta katalogowa Evolution Vision (PDF, angielska)
- Katalog PPE i akcesoriów 2023/24 (PDF, angielski)
Najczęstsze pytania
Czy mogę wymienić filtr na wersję z auto-shade?
Tak. Katalog podaje filtr ADF Evolution Vision 65FM z auto-shade jako część pasującą do 65F Air. Filtr sam dobiera zaciemnienie do natężenia łuku, z korektą o 2 stopnie w górę lub w dół. Fabrycznie ma go Böhler Welding Evolution Vision 65FM Air przyłbica z automatycznym doborem zaciemnienia do systemu nawiewowego PAPR.
Czy przy podniesionym filtrze mogę spawać?
Nie. Instrukcja Evolution Vision 65 mówi, że ochrona oczu przed promieniowaniem łuku działa tylko przy opuszczonym filtrze. Szyba pod spodem służy do szlifowania.
Czy przyłbica działa bez jednostki nawiewowej?
Nie używaj jej tak. Instrukcje Evolution Air i Guardian Air ostrzegają, że przy wyłączonym nawiewie pod przyłbicą z kapturem szybko rośnie stężenie dwutlenku węgla i ubywa tlenu.
Czy nadaje się do spawania laserowego albo gazowego?
Nie. Instrukcja wyklucza spawanie laserowe i spawanie gazowe acetylenowo-tlenowe. Do spawania laserowego producent oferuje Laser Guard Air.
Czym różni się od Evolution Vision 65F i od zestawu Air Kit?
Böhler Welding Evolution Vision 65F przyłbica automatyczna z odchylanym filtrem (flip-up) ma ten sam filtr, wyświetlacz 65 x 96 mm i szybę do szlifowania, ale bez kaptura uszczelniającego i łącznika przewodu, więc pracuje bez nawiewu. Böhler Welding Evolution Vision 65F Air Kit zestaw przyłbica flip-up z nawiewem PAPR Evolution Air to ta przyłbica z Evolution Air, baterią 7800 mAh z szybkim ładowaniem, torbą Evolution oraz zapasem: 2 szybki zewnętrzne, 2 szyby do szlifowania, 20 filtrów wstępnych i bateria do filtra ADF.
