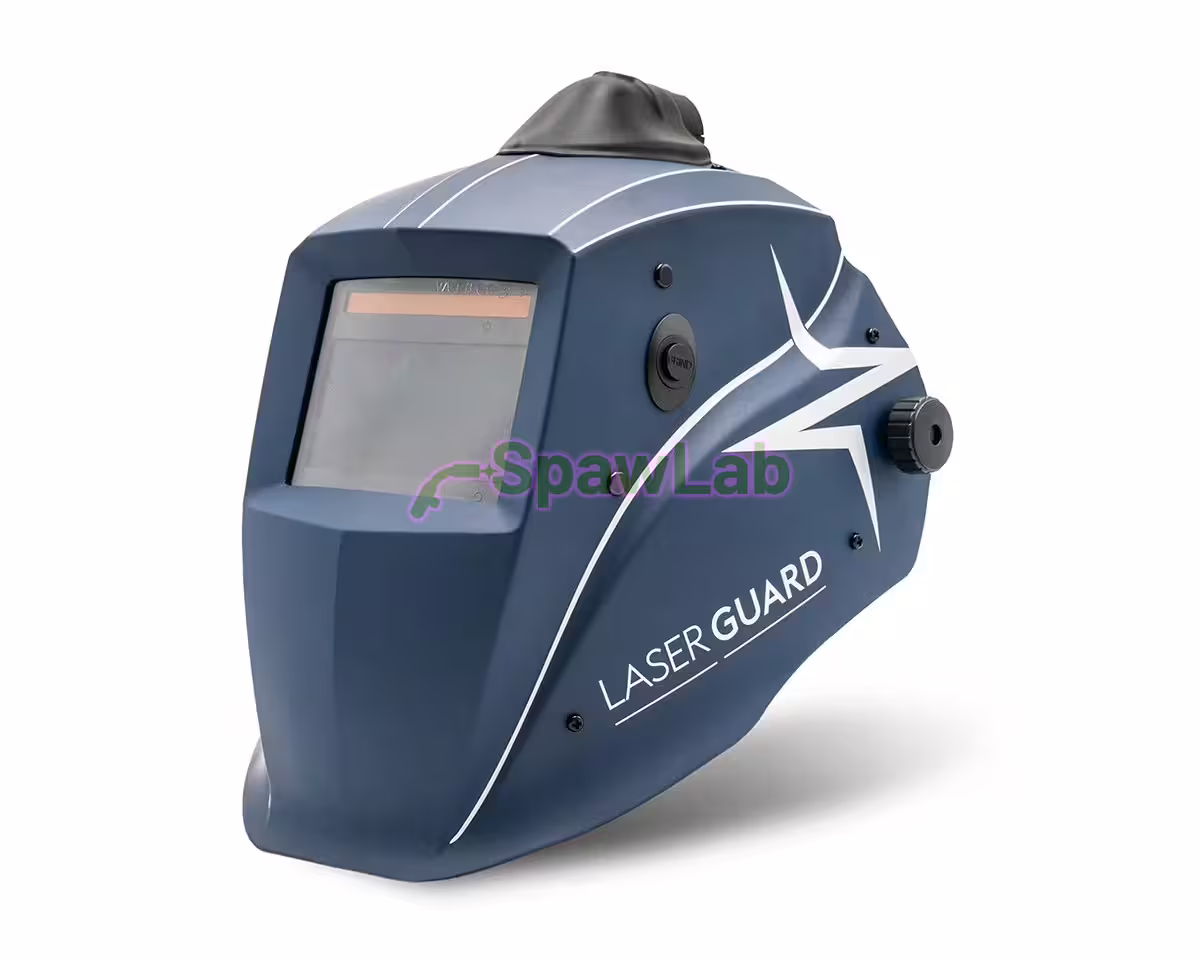

Böhler Welding Laser Guard Air to przyłbica automatyczna do ręcznego spawania laserowego i klasycznego spawania łukowego, przygotowana do systemu nawiewowego PAPR. Chroni wg EN 207 przed promieniowaniem laserowym o długości fali 1000 do 1100 nm (filtr D LB7 IR LB8, skorupa D LB6 IR LB8), a filtr ADF ma zakresy DIN 5-8 i 9-13. Kupujesz samą przyłbicę, bez jednostki nawiewowej: podłączasz Guardian Air, Evolution Air albo regulator Supplied Air.
Parametry techniczne
| Numer katalogowy | 89570 |
|---|---|
| Marka | Böhler Welding |
| Model | Laser Guard Air |
| Typ | Przyłbica automatyczna do spawania laserowego i łukowego, przygotowana do nawiewu (bez jednostki) |
| Kolor | Niebieski mat |
| Ochrona laserowa (EN 207) | 1000-1100 nm, filtr D LB7 IR LB8, skorupa D LB6 IR LB8 |
| Stopnie zaciemnienia (DIN) | 4 (stan jasny), 5-8 (CUT), 9-13 (WELD) |
| Pole widzenia filtra | 98 x 53 mm |
| Klasa optyczna (ISO 16321-2) | V1 |
| Opóźnienie rozjaśnienia | 0,1 do 0,9 s |
| Tryb szlifowania | Tak, przycisk zewnętrzny |
| Zasilanie filtra | CR2450 |
| Temperatura pracy | -5 do +55 °C |
| Współpracuje z | Guardian Air, Evolution Air, Supplied Air |
| Ilość w opakowaniu | 1 szt. |
| Normy | EN 207, ISO 16321-2, EN 166, EN 12941 (TH3), EN 14594 (4A) |
Dla kogo
Dla spawaczy, którzy pracują ręcznym laserem albo metodą hybrydową, a na tym samym stanowisku spawają też MIG/MAG, TIG lub MMA i potrzebują ochrony dróg oddechowych. Laser Guard Air należy do rodziny Guardian. Instrukcja wymaga, żeby dobór ochrony oczu przed laserem zatwierdził inspektor ds. bezpieczeństwa laserowego na podstawie oceny ryzyka: sprawdź, czy długość fali i poziomy ochrony z oznaczenia pasują do źródła lasera, z którym pracujesz.
Z jaką jednostką nawiewową pracuje
- Böhler Welding Guardian Air system nawiewowy PAPR, zestaw kompletny z filtrem: z Laser Guard Air klasa TH3 P R SL wg EN 12941; przepływ 180 do 220 l/min w 6 stopniach, do 8 h na baterii 5200 mAh, 870 g.
- Böhler Welding Evolution Air system nawiewowy PAPR, zestaw kompletny z filtrami: klasa TH3 P R SL, a z filtrami gazowymi TH3 A1B1E1 P R SL; przepływ 180 do 240 l/min w 6 stopniach, do 14 h na baterii 7800 mAh.
- Böhler Welding Supplied Air regulator sprężonego powietrza do przyłbic z nawiewem, zestaw kompletny: zasilanie sprężonym powietrzem 3 do 8 bar, klasa 4A wg EN 14594:2018, przepływ 180 do 220 l/min w 7 stopniach.
Laser Guard Air jest zgodny ze wszystkimi systemami nawiewowymi Böhler Welding, a klasy ochrony dla trzech połączeń podaje karta katalogowa Laser Guard. Do pracy potrzebujesz jednostki i przewodu: Böhler Welding Guardian Air system nawiewowy PAPR, zestaw kompletny z filtrem i Böhler Welding Evolution Air system nawiewowy PAPR, zestaw kompletny z filtrami mają przewód elastyczny w komplecie, a zapasowy dobierzesz osobno, sztywny Böhler Welding Przewód powietrzny standardowy 100 cm Evolution Air, Guardian Air, Supplied Air (100 cm) albo Böhler Welding Przewód powietrzny elastyczny FLEX do 180 cm Evolution Air, Guardian Air (FLEX, do 180 cm). Jednostki i regulator znajdziesz w kategorii Systemy nawiewowe.
Którą wersję wybrać
Böhler Welding Laser Guard przyłbica do spawania laserowego i hybrydowego ma ten sam filtr ADF, skorupę i ochronę laserową wg EN 207 (filtr LB7, skorupa LB6), ale nie ma kaptura uszczelniającego, więc pracuje bez nawiewu. W wersji Air dopłacasz za kaptur i przygotowanie do nawiewu: z Guardian Air albo Evolution Air oddychasz powietrzem filtrowanym w klasie TH3 P R SL.
Co wyróżnia Laser Guard Air
- Ochrona laserowa wg EN 207:2017 dla 1000 do 1100 nm: filtr D LB7 IR LB8, skorupa D LB6 IR LB8; wartości dotyczą ekspozycji do 5 s.
- Filtr ADF: stan jasny DIN 4, CUT (DIN 5-8) i WELD (DIN 9-13) przełączane przytrzymaniem przycisku SHADE.
- Klasa V1 wg ISO 16321-2, pole widzenia 98 x 53 mm, technologia True Colour z ograniczoną transmisją światła niebieskiego.
- Tryb szlifowania włączany przyciskiem na zewnątrz skorupy, bez zdejmowania przyłbicy.
- Opóźnienie rozjaśniania od 0,1 do 0,9 s, każde naciśnięcie dodaje 0,1 s; czułość regulowana przyciskiem.
- Filtr ADF połączony na stałe ze skorupą, zasilany baterią CR2450, wyłącza się sam po 15 minutach bez użycia.
- Nagłowie Guardian z regulacją górnego paska, wzdłużną i kątową, kaptur uszczelniający dla przyłbic Guardian Air.
- Skorupa w kolorze niebieskim matowym.
W zestawie
- Przyłbica Laser Guard Air z filtrem ADF połączonym na stałe ze skorupą
- Kaptur uszczelniający
- Nagłowie z potnikami
Jednostki nawiewowej, filtrów, baterii, przewodu i pasa w pudełku nie ma. Spawlab jest autoryzowanym dystrybutorem Böhler Welding w Polsce: kupujesz z fakturą VAT, wysyłamy kurierem z Krotoszyna, także do Unii Europejskiej.
Części eksploatacyjne i zamienne
- Böhler Welding Szybka zewnętrzna Guardian 50, 62, 62F, Laser Guard (10 szt.) albo wzmocnione Böhler Welding Szybka zewnętrzna Heavy-Duty Guardian 50, 62, 62F, Laser Guard (5 szt.): szybki zewnętrzne wymieniane, gdy odpryski ograniczają widoczność.
- Böhler Welding Szybka wewnętrzna Laser Guard, Laser Guard Air (5 szt.): szybka wewnętrzna Laser Guard, filtr ADF wolno używać tylko razem z nią.
- Böhler Welding Ramka filtra ADF Guardian 62, 62F ze śrubą: ramka szybek ze śrubami.
- Böhler Welding Bateria ADF CR2450 Guardian, Evolution Vision, Evolution V80, Laser Guard: bateria filtra ADF.
- Böhler Welding Kaptur uszczelniający Guardian 50M Air, 50FM Air, 62 Air, 62F Air, Big Vision Air: kaptur uszczelniający dla przyłbic Guardian Air.
- Böhler Welding Nagłowie Guardian 50, 62, 62F, Big Vision, Laser Guard i Böhler Welding Potniki Guardian 50, 62, 62F, Big Vision, Laser Guard (2 szt., przód i tył): nagłowie i potniki na przód i tył.
- Böhler Welding Soczewka powiększająca +1,0 do przyłbic spawalniczych, Böhler Welding Soczewka powiększająca +1,5 do przyłbic spawalniczych, Böhler Welding Soczewka powiększająca +2,0 do przyłbic spawalniczych, Böhler Welding Soczewka powiększająca +2,5 do przyłbic spawalniczych: soczewki powiększające od +1,0 do +2,5 dioptrii.
Filtra ADF nie wymienisz osobno. Instrukcja każe wymienić całą przyłbicę, jeśli trafi w nią wiązka lasera.
Normy i certyfikaty
Filtr ma oznaczenie 16321 VA W4/5-8/9-13 V1 oraz 1000-1100 D LB7 IR LB8 VA CE, skorupa 16321 VA W15 D HM 1-M oraz 1000-1100 D LB6 IR LB8 VA F CE, szybka ochronna VA 1 F CE. Przyłbica spełnia ISO 16321-2:2021, EN 207:2017, EN 166 i rozporządzenie (UE) 2016/425. Z Guardian Air i Evolution Air system ma klasę TH3 P R SL wg EN 12941, z Supplied Air klasę 4A wg EN 14594:2018.
Dokumenty do pobrania
- Instrukcja obsługi Laser Guard i Laser Guard Air (PDF, polska)
- Karta katalogowa Laser Guard i Laser Guard Air (PDF, angielska)
- Instrukcja obsługi Guardian Air (PDF, polska)
- Instrukcja obsługi Evolution Air (PDF, polska)
Najczęstsze pytania
Czy Laser Guard Air pasuje do każdego lasera?
Nie. Ochrona dotyczy długości fali 1000 do 1100 nm, z poziomami LB7 dla filtra i LB6 dla skorupy wg EN 207, przy ekspozycji do 5 s. Porównaj oznaczenie z danymi lasera, na którym pracujesz, i uzgodnij dobór z inspektorem ds. bezpieczeństwa laserowego.
Czy mogę patrzeć w wiązkę lasera?
Nie. Filtry chronią przed przypadkowym trafieniem wiązką, nie służą do patrzenia w nią. Przyłbicę uszkodzoną przez laser natychmiast wymień.
Jaką odległość zachować od łuku?
Instrukcja zaleca 400 do 450 mm między łukiem a przyłbicą przy wszystkich metodach spawania. Mniejsza odległość grozi uszkodzeniem filtra ADF i rozwarstwieniem wyświetlacza LCD.
Czy mogę używać jej bez nawiewu?
Nie. Instrukcje Guardian Air i Evolution Air ostrzegają, że przy wyłączonej jednostce pod przyłbicą z kapturem szybko rośnie stężenie dwutlenku węgla i ubywa tlenu.
