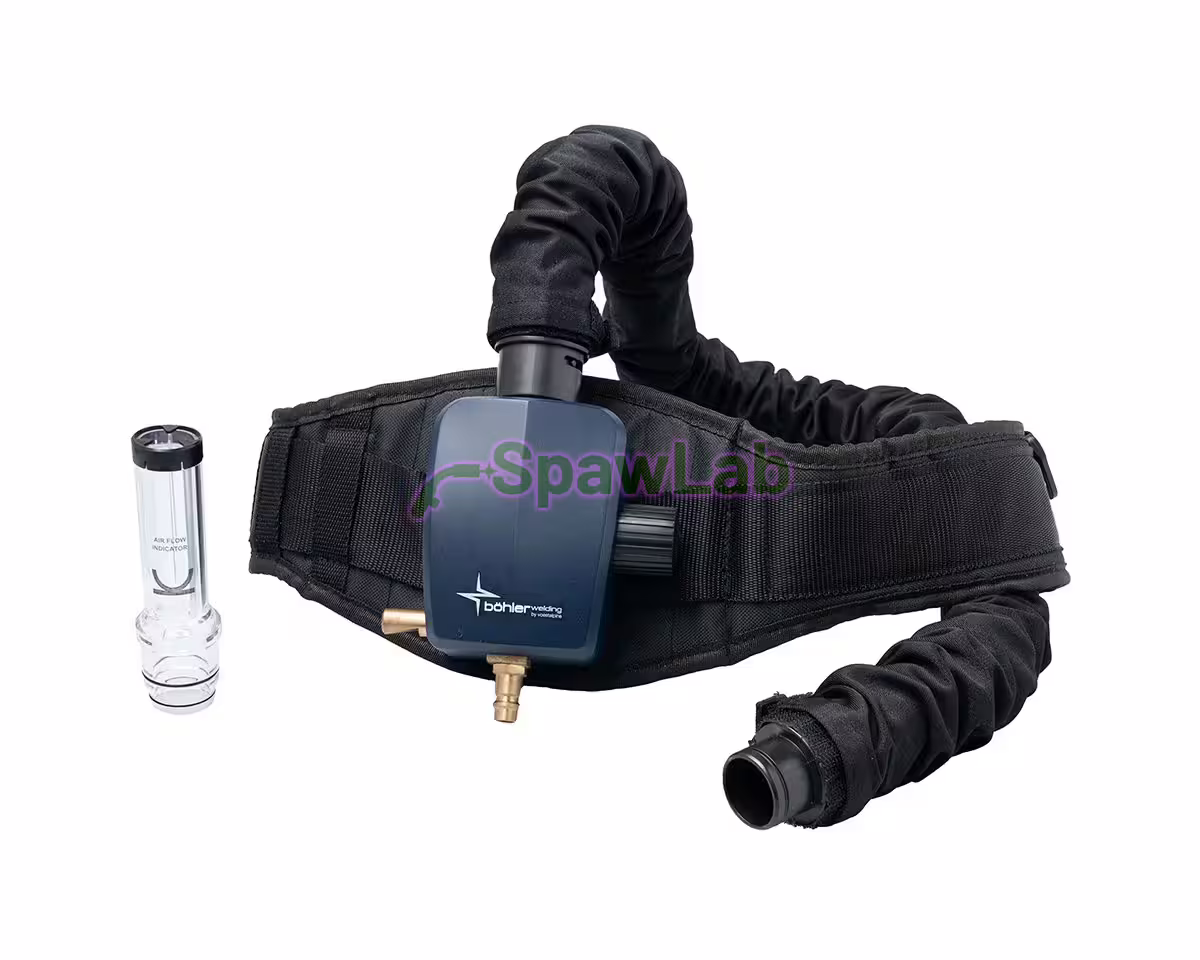

Böhler Welding Supplied Air regulator sprężonego powietrza do przyłbic z nawiewem, zestaw kompletny

Supplied Air to regulator Böhler Welding, który zasila przyłbicę z nawiewem powietrzem ze sprężarki albo instalacji sprężonego powietrza. Jednostka na pasie obniża ciśnienie 3-8 bar do poziomu odpowiedniego do oddychania i podaje 180-220 l/min przewodem pod przyłbicę. Z przyłbicą serii Air spełnia klasę 4A według EN 14594:2018, czyli przeciek do wnętrza najwyżej 0,05 %.

Parametry techniczne

Dla kogo

• Stanowiska stacjonarne i linie montażowe ze stałym dostępem do sprężonego powietrza.
• Długie prace konserwacyjne i czyszczenie w wyznaczonym obszarze.
• Zakłady, które nie chcą ładować baterii: czas pracy ogranicza wymiana filtra wyciszającego, najwyżej 90 h.
• Spawacze, którym przeszkadza masa na pasie: regulator waży 475 g bez pasa.

Powietrze ze sprężarki lub instalacji musi spełniać EN 12021 i być higienicznie czyste, a źródło musi mieć zawór bezpieczeństwa. Nie wolno używać powietrza wzbogaconego w tlen ani pracować w strefie zagrożonej wybuchem.

Co wyróżnia Supplied Air

• Przepływ 180-220 l/min w 7 pozycjach: pokrętło wyciągasz, obracasz i blokujesz wciśnięciem.
• Alarm dźwiękowy (gwizdek), gdy przepływ spadnie poniżej 170 l/min.
• Złącze CEJN 320 i ciśnienie zasilania 3-8 bar; przewód ciśnieniowy do 10 m.
• Filtr wyciszający z pierścieniem uszczelniającym zmniejsza hałas od spadku ciśnienia; wymiana najpóźniej po 90 h.
• Masa 475 g bez pasa, wymiary 86 x 112 x 58 mm.
• Wąski pas komfortowy z uchwytami na szelki.
• Bez baterii i bez filtrów głównych: obsługa to wymiana filtra wyciszającego.

W zestawie

• Regulator Supplied Air z filtrem wyciszającym i pierścieniem uszczelniającym
• Elastyczny przewód powietrzny
• Wąski pas komfortowy
• Tester przepływu powietrza
• Instrukcja obsługi

Pasuje do

Przyłbice certyfikowane z Supplied Air w klasie 4A według EN 14594:2018 (obwód głowy 535 do 600 mm):

• Böhler Welding Guardian 50M Air przyłbica do systemu nawiewowego PAPR, Böhler Welding Guardian 50FM Air przyłbica z odchylanym filtrem (flip-up) do systemu nawiewowego PAPR, Böhler Welding Guardian 62 Air przyłbica do systemu nawiewowego PAPR i Böhler Welding Guardian 62F Air przyłbica z odchylanym filtrem (flip-up) do systemu nawiewowego PAPR
• Böhler Welding Evolution Vision 65F Air przyłbica z odchylanym filtrem (flip-up) do systemu nawiewowego PAPR i Böhler Welding Evolution Vision 65FM Air przyłbica z automatycznym doborem zaciemnienia do systemu nawiewowego PAPR
• Böhler Welding Big Vision Air przyłbica szlifierska do systemu nawiewowego PAPR: przyłbica szlifierska
• Böhler Welding Laser Guard Air przyłbica do spawania laserowego i hybrydowego, do systemu nawiewowego PAPR: przyłbica do spawania laserowego i łukowego

Części eksploatacyjne i zamienne

• Böhler Welding Filtr z pierścieniem uszczelniającym Supplied Air: filtr wyciszający z pierścieniem uszczelniającym, wymiana najpóźniej po 90 h
• Böhler Welding Wąski pas biodrowy Supplied Air, Guardian Air i przedłużenie Böhler Welding Przedłużenie pasa biodrowego 265 mm PAPR, Supplied Air (+26,5 cm)
• Böhler Welding Szelki PAPR Evolution Air, Guardian Air, Supplied Air: szelki
• Böhler Welding Przewód powietrzny standardowy 100 cm Evolution Air, Guardian Air, Supplied Air: sztywny przewód powietrzny 100 cm
• Böhler Welding Rotametr kulkowy, tester przepływu powietrza PAPR i Supplied Air: tester przepływu do kontroli przed pracą
• Kaptury uszczelniające dobierasz do przyłbicy: Böhler Welding Kaptur uszczelniający Guardian 50M Air, 50FM Air, 62 Air, 62F Air, Big Vision Air do Guardian Air i Big Vision Air, Böhler Welding Kaptur uszczelniający Evolution Vision 65F Air, 65FM Air do Evolution Vision 65 Air

Na start dokup: Böhler Welding Filtr z pierścieniem uszczelniającym Supplied Air i, zależnie od przyłbicy, Böhler Welding Kaptur uszczelniający Guardian 50M Air, 50FM Air, 62 Air, 62F Air, Big Vision Air albo Böhler Welding Kaptur uszczelniający Evolution Vision 65F Air, 65FM Air.

Pozostałe systemy nawiewowe i zestawy znajdziesz w kategorii Systemy nawiewowe.

Normy i certyfikaty

EN 14594:2018, klasa 4A z przyłbicami serii Air (przeciek do wnętrza poniżej 0,05 %). Przyłbice: EN 175 B, EN 166 B, EN 379. Źródło powietrza: certyfikacja według EN 12021. Oznakowanie CE i UKCA. Gwarancja producenta: 24 miesiące. Spawlab jest autoryzowanym dystrybutorem i serwisem Böhler Welding w Polsce. Przeglądy i części zamienne: serwis Spawlab w Krotoszynie.

Dokumenty do pobrania

• Instrukcja obsługi Supplied Air (PDF, polska)
• Specyfikacja Supplied Air (PDF, angielska)
• Katalog PPE i akcesoriów 2023/24 (PDF, angielski)

Najczęstsze pytania

Supplied Air, Evolution Air czy Guardian Air?

Supplied Air podaje powietrze z instalacji, więc nie ma baterii ani filtrów głównych i waży 475 g, ale przewód wiąże cię ze stanowiskiem. Böhler Welding Evolution Air system nawiewowy PAPR, zestaw kompletny z filtrami i Böhler Welding Guardian Air system nawiewowy PAPR, zestaw kompletny z filtrem filtrują powietrze z otoczenia i pracują na baterii do 14 h albo do 8 h: dopłacasz za swobodę ruchu, a w Evolution Air także za opcję filtrów gazowych.

Jakiej sprężarki potrzebuję?

Źródła o ciśnieniu 3-8 bar, z zaworem bezpieczeństwa i powietrzem zgodnym z EN 12021. Jeśli sprężarka tego nie zapewnia, instrukcja wymaga uzdatniacza. Zwróć uwagę na podwyższony poziom dwutlenku węgla, gdy sprężarka pracuje nieprawidłowo i przypala olej.

Jak długi może być przewód od instalacji?

Przewód ciśnieniowy od rozdzielacza albo uzdatniacza może mieć najwyżej 10 m, prosty albo spiralny (przy sile 50 N). Złącze to CEJN 320.

Czy mogę podłączyć narzędzia pneumatyczne do tej samej instalacji?

Tak, ale instrukcja wymaga, by przy maksymalnym poborze powietrza przez narzędzie przepływ do przyłbicy nadal był wystarczający. Sprawdzisz to testerem Böhler Welding Rotametr kulkowy, tester przepływu powietrza PAPR i Supplied Air.
