ESAB Origo MIG 400tw to transformatorowe, skokowe źródło MIG/MAG z wbudowaną chłodnicą cieczy i wydzielonym podajnikiem drutu. Producent podaje 400 A przy cyklu 60% i 280 A przy cyklu 100%, zasilanie od 400 do 415 V, 3 fazy, 50 Hz. Napięcie ustawiasz w 40 stopniach, dynamikę łuku zmieniasz trzema odczepami indukcyjności.
Do czego ta maszyna
To sprzęt do ciężkiego spawania drutem litym i proszkowym o dużych średnicach. Cykl 400 A przy 60% i 280 A przy pracy ciągłej obejmuje grube blachy, wielowarstwowe wypełnienia i długie ściegi. Wersja z literą w ma wbudowaną chłodnicę cieczy, bez której uchwyt nie wytrzymałby długiej pracy łukiem natryskowym.
Budowa transformatorowa ma tu konkretny sens: taka konstrukcja znosi zapylenie metaliczne, wilgoć i wahania napięcia w sieci lepiej niż elektronika inwertorowa. Producent kierował ten model do budowy ciężkich konstrukcji stalowych, hal, wiat i masztów, do przemysłu stoczniowego i produkcji sekcji statków, do remontów maszyn górniczych, budowlanych i rolniczych, produkcji cystern, kontenerów i podwozi oraz do prefabrykacji rurociągów o grubych ściankach.
Nastawy robisz mechanicznie: przełącznik napięcia ma 40 stopni, więc płynnie przechodzisz między łukiem zwarciowym a natryskowym i dokładnie dobierasz energię do grubości materiału oraz gazu. Trzy odczepy indukcyjności utwardzają albo zmiękczają łuk. Niższa indukcyjność daje stabilniejszy łuk przy cienkich blachach w osłonie CO2, wyższa gładsze lico przy spawaniu natryskowym mieszankami argonowymi. Synergii tu nie ma, dobór parametrów zostaje po stronie spawacza.

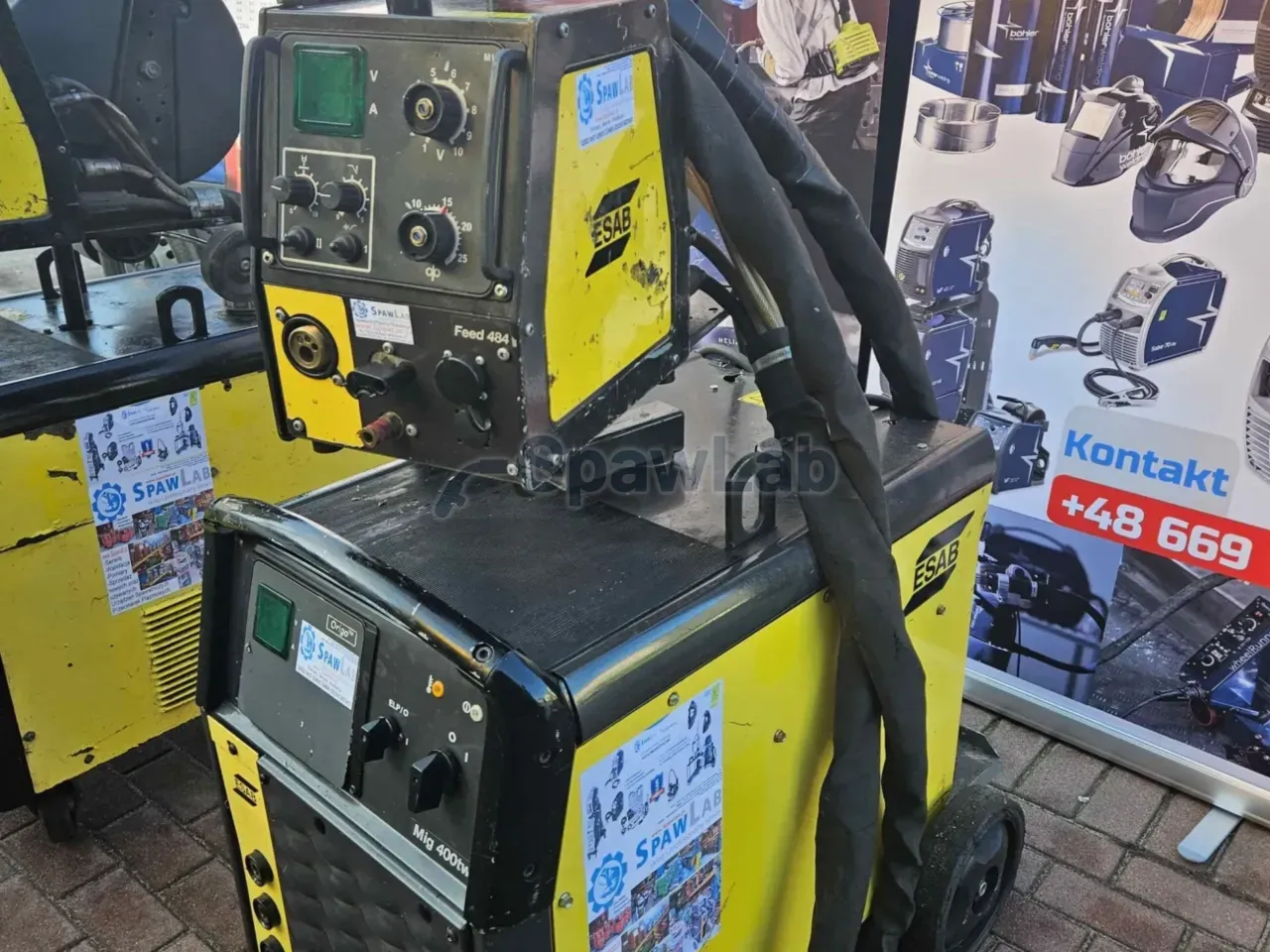

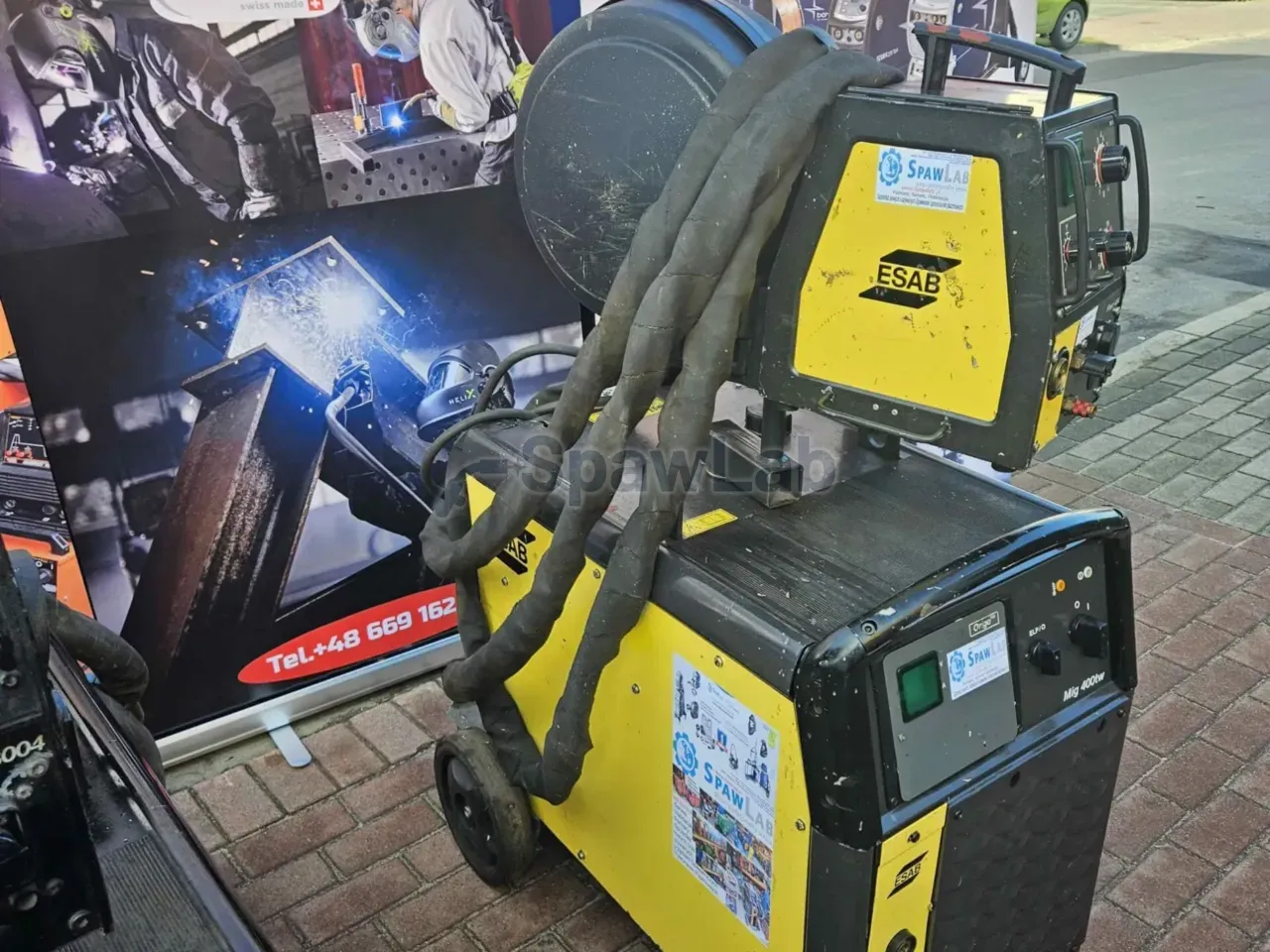

Wydzielony podajnik zmienia sposób pracy przy dużych konstrukcjach. Zamiast przesuwać źródło ważące ponad 150 kg, przenosisz sam podajnik i pracujesz przy elemencie, korygując napięcie i prędkość drutu na miejscu. Obudowa podajnika chroni szpulę przed pyłem metalicznym, co ma bezpośredni wpływ na czystość spoiny, a napęd na cztery rolki prowadzi drut równo także przy uchwytach do 5 m.
Przy długich pakietach przewodów problemem jest spadek napięcia na kablach. TrueArcVoltage mierzy napięcie bliżej łuku i koryguje je tak, żeby na spoinie było tyle, ile ustawiłeś na źródle. Przy pakietach sięgających 35 m to różnica między pełnym wtopieniem a spoiną, która nie przejdzie badania.
Funkcje i wyposażenie
- 40-stopniowa regulacja napięcia mechanicznym przełącznikiem: duża rozdzielczość nastaw i płynne przejście między łukiem zwarciowym a natryskowym, a przełącznik jest odporny na uszkodzenia i szybki w obsłudze w rękawicach.
- Trzy odczepy indukcyjności: mechaniczna regulacja dynamiki narastania prądu zwarcia, czyli twardości łuku i ilości odprysków.
- Wbudowana chłodnica cieczy zsynchronizowana ze źródłem: stała cyrkulacja chłodziwa chroni końcówki prądowe, dysze i izolację pakietu przewodów, a wydajny radiator odprowadza ciepło także przy wysokiej temperaturze w hali.

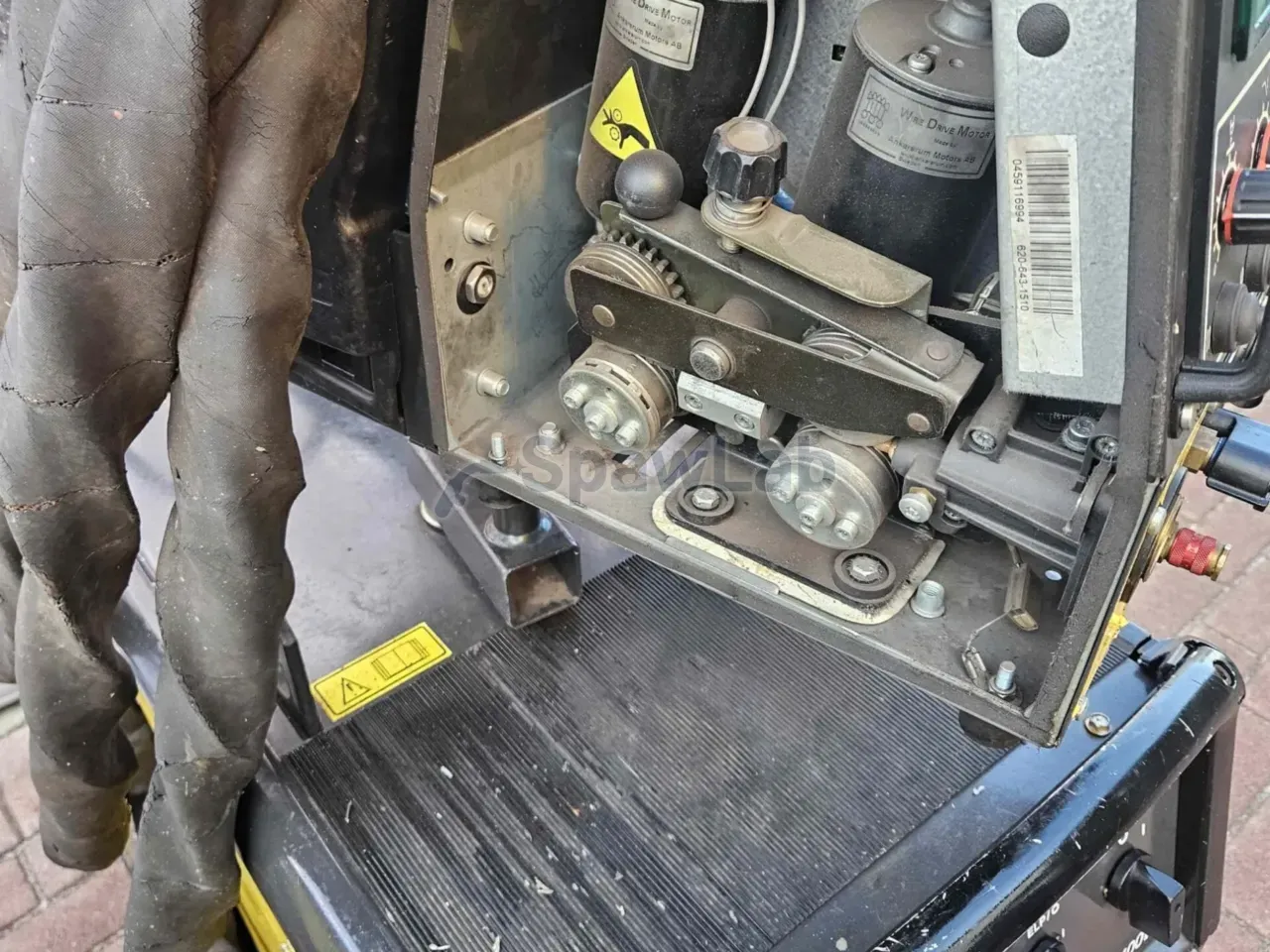

- Wydzielony podajnik Origo Feed 304 albo 3004 z napędem 4-rolkowym: prowadzi drut bez poślizgu także przy uchwytach do 5 m, a obudowa chroni drut przed pyłem.

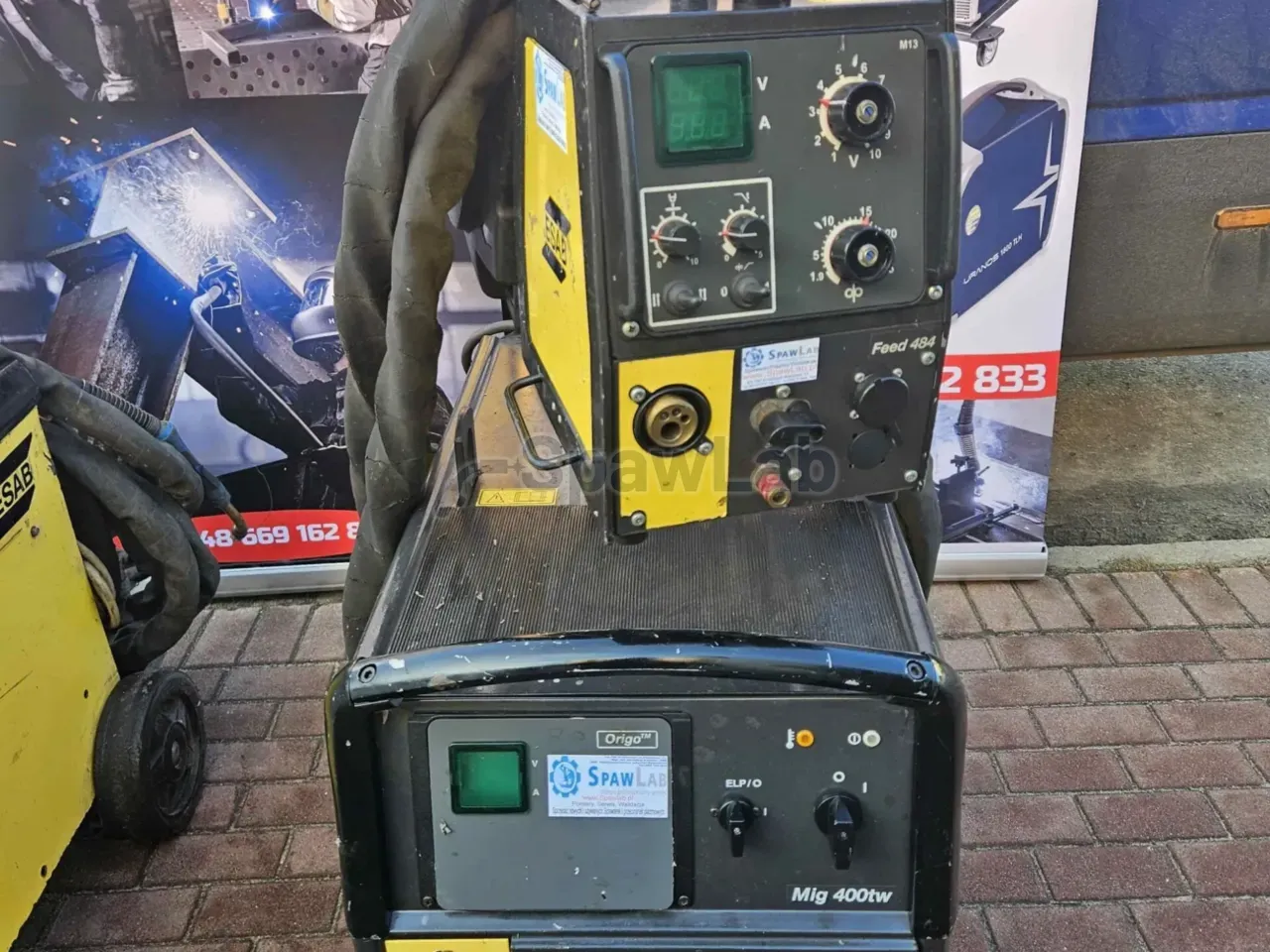

- Regulacja prędkości podawania drutu i napięcia bezpośrednio na podajniku: parametry poprawiasz przy elemencie, nie przy źródle.
- Prędkość podawania drutu od 1,9 do 25 m/min: zakres pod druty lite i proszkowe, w tym duże średnice, przy których liczy się wydajność stapiania.
- Creep Start: zwolniona prędkość drutu w chwili startu daje spokojne zajarzenie, bez odskakiwania uchwytu i bez dużych odprysków na początku ściegu.
- Regulowany Burn-back: czas upalania ustawiasz tak, żeby drut nie przykleił się do jeziorka ani do końcówki, a wolny wylot miał właściwą długość do kolejnego zajarzenia.
- TrueArcVoltage: kompensacja spadków napięcia na przewodach, także przy pakietach sięgających 35 m, więc napięcie na łuku odpowiada nastawie.
- Funkcje pomocnicze: logika 2T i 4T, test gazu, wprowadzanie drutu bez prądu, zabezpieczenie termiczne, ocynkowane podwozie, opcjonalne mierniki cyfrowe prądu i napięcia.
Dane techniczne
| Marka | ESAB |
|---|---|
| Model | Origo MIG 400tw |
| Typ | transformatorowe źródło MIG/MAG z regulacją skokową |
| Napięcie zasilania | od 400 do 415 V, 3 fazy, 50 Hz |
| Prąd spawania przy cyklu 60% | 400 A |
| Prąd spawania przy cyklu 100% | 280 A |
| Liczba stopni napięcia | 40 |
| Odczepy indukcyjności | 3 |
| Prędkość podawania drutu | od 1,9 do 25 m/min |
| Masa źródła z chłodnicą | 158 kg |
| Podajnik drutu | wydzielony Origo Feed 304 albo 3004, 4-rolkowy |
| Chłodzenie | cieczą, chłodnica wbudowana |
| Średnica drutu | do 1,6 mm |
| Procesy | MIG/MAG manualny, druty lite i proszkowe |
Na co zwrócić uwagę
Konstrukcja transformatorowa ma zaletę i cenę. Zaletą jest odporność na zapylenie, wilgoć i wahania napięcia w sieci, przez co maszyna nadaje się do warsztatów, w których elektronika inwertorowa szybciej odmawia posłuszeństwa. Ceną jest masa i brak automatyki: nastawy robisz ręcznie, a ciężar źródła z chłodnicą wyklucza codzienne przenoszenie stanowiska.
Zasilanie trójfazowe od 400 do 415 V przy 50 Hz. Źródło z chłodnicą waży 158 kg, a samo źródło ponad 150 kg, więc do przestawiania potrzebujesz wózka paletowego i dwóch osób. Chłodzenie cieczą wymaga kontroli poziomu płynu, szczelności złączy i drożności węży przed zmianą, bo przy 400 A obieg pracuje bez przerwy. Uchwyt musi być chłodzony cieczą i dobrany do prądu, a rolki oraz pancerz do średnicy drutu, którą podajesz, do 1,6 mm. Docisk rolek ustawiasz osobno dla drutu litego i proszkowego.
Maszyna nie ma synergii ani pamięci programów, więc powtarzalność opierasz na zapisanych nastawach: stopień napięcia, odczep indukcyjności i prędkość drutu. Przed zakupem ustal, jaki podajnik i pakiet przewodów wchodzą w skład tej sztuki oraz jaką długość ma uchwyt, bo od tego zależy dobór docisku rolek i sens korzystania z TrueArcVoltage. Sprawdź też, czy egzemplarz ma cyfrowe mierniki prądu i napięcia, bo przy ręcznym doborze parametrów ułatwiają one powtarzanie nastaw między zmianami.
