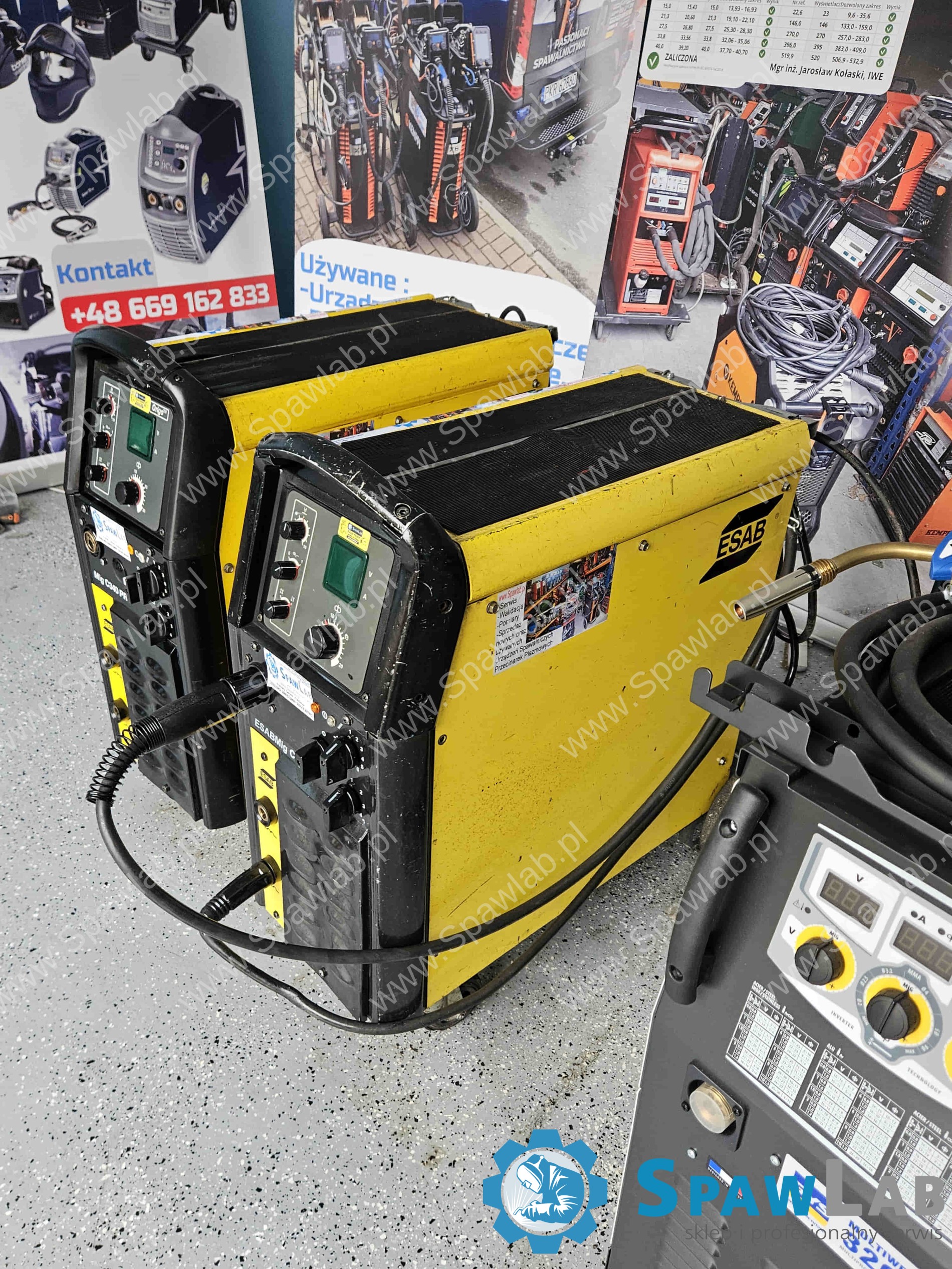

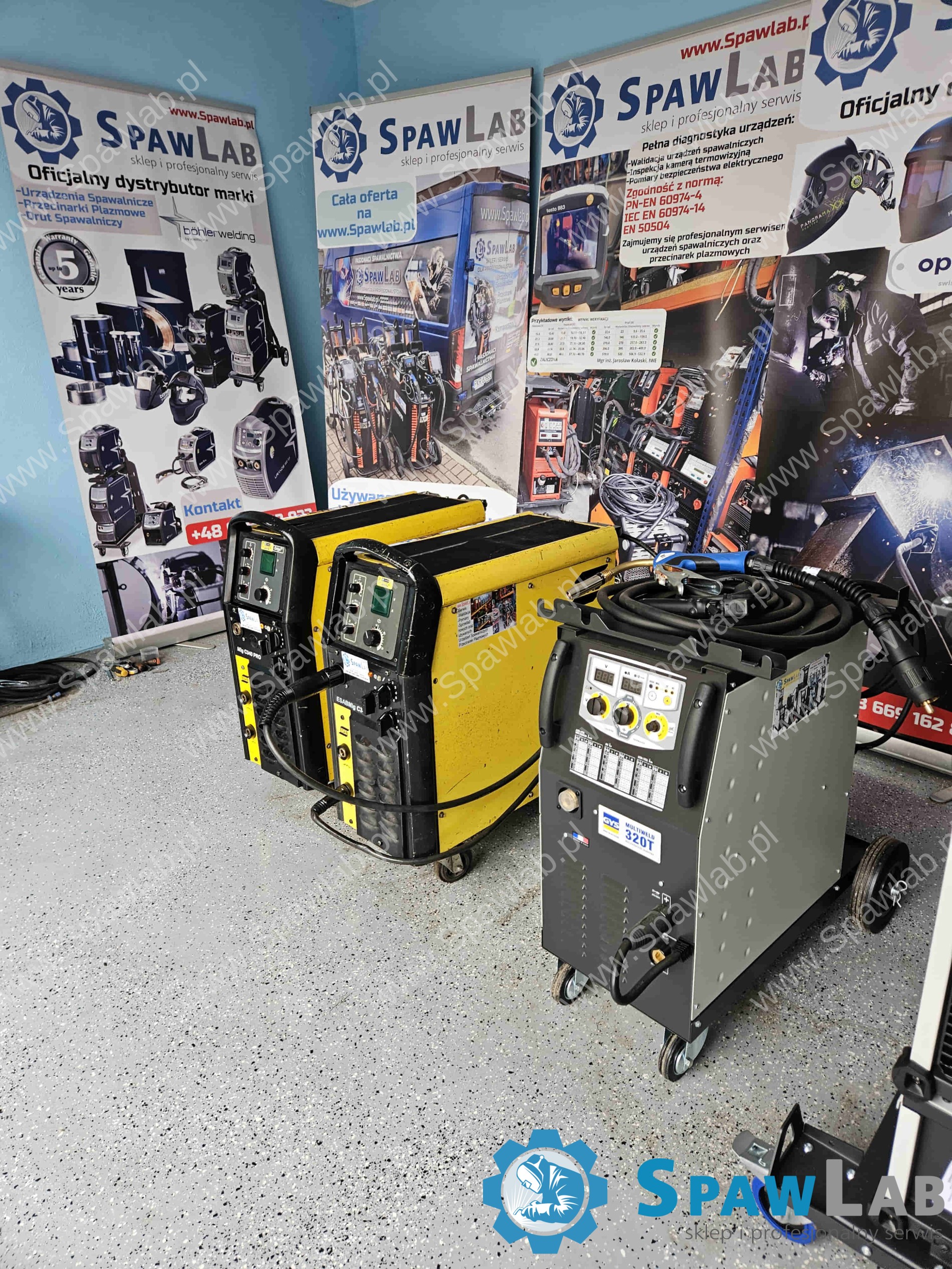

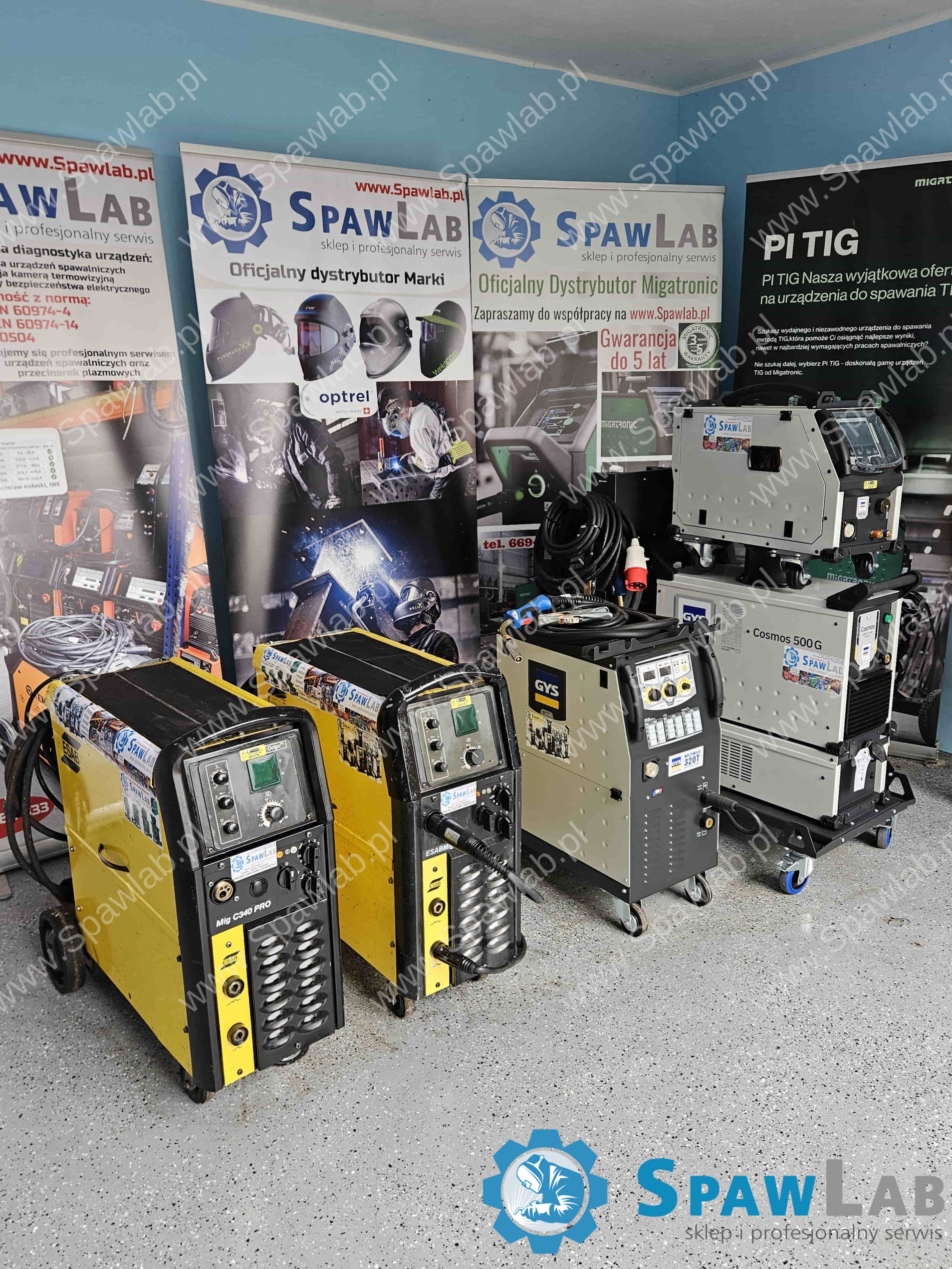

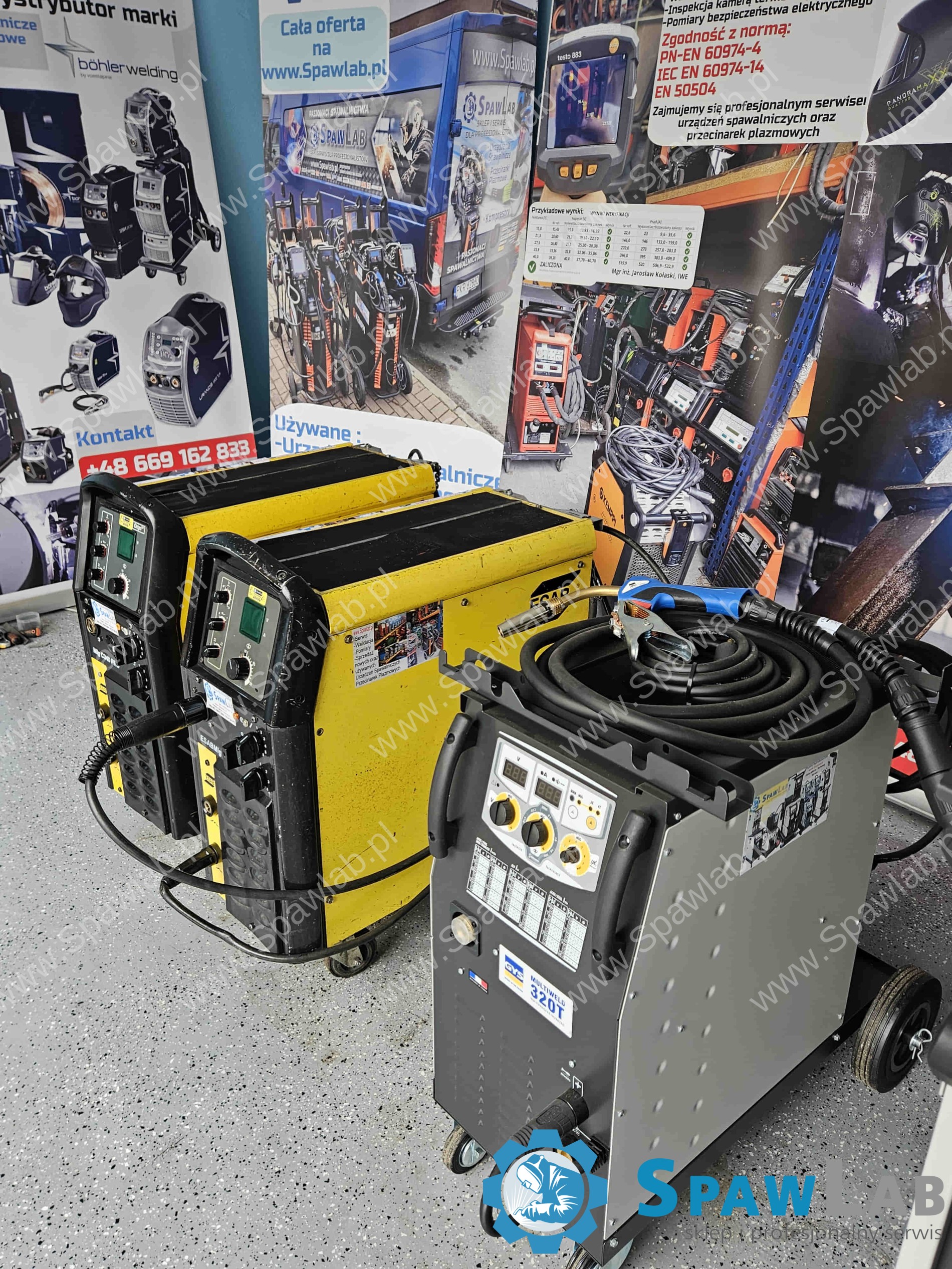

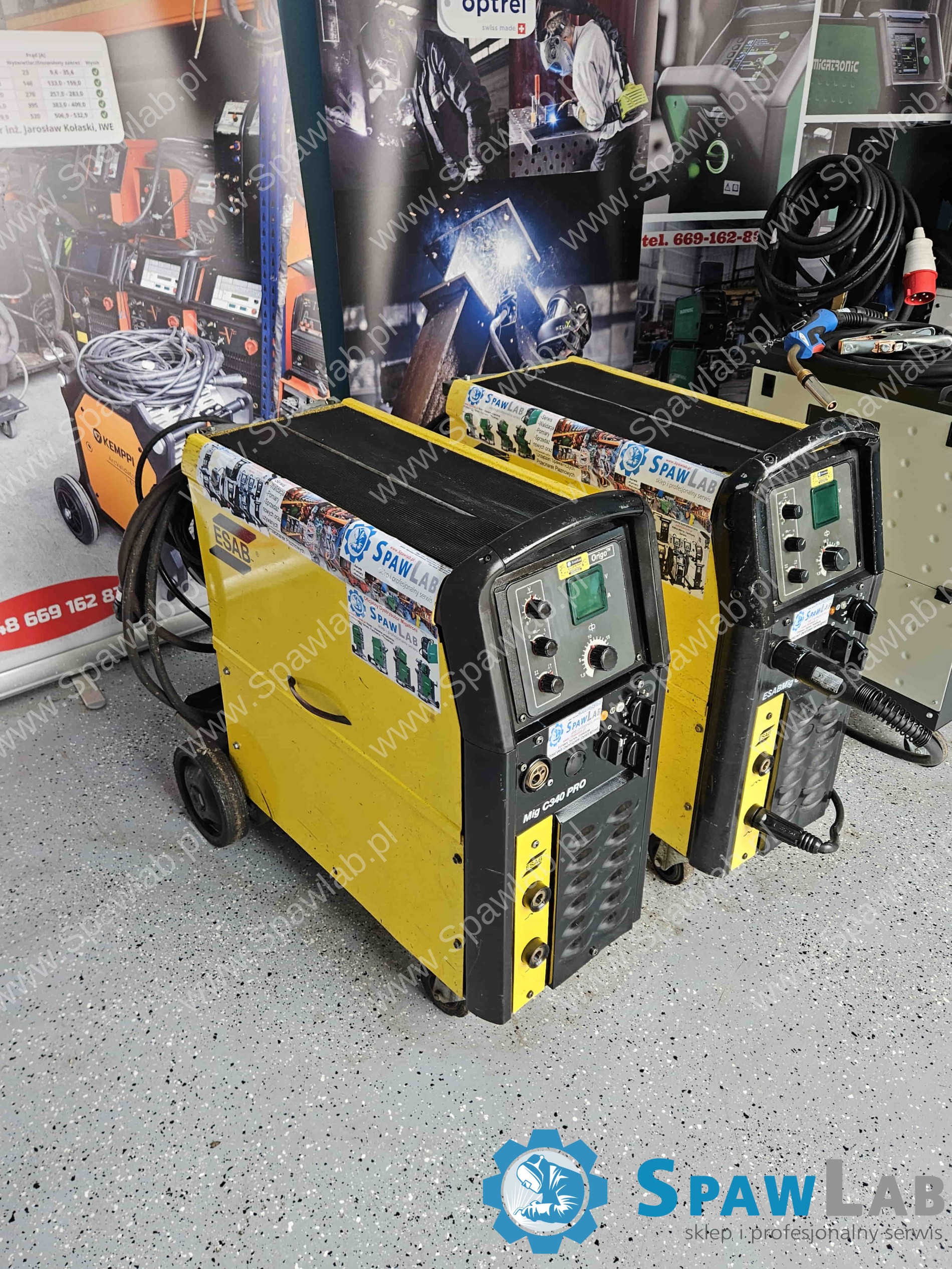

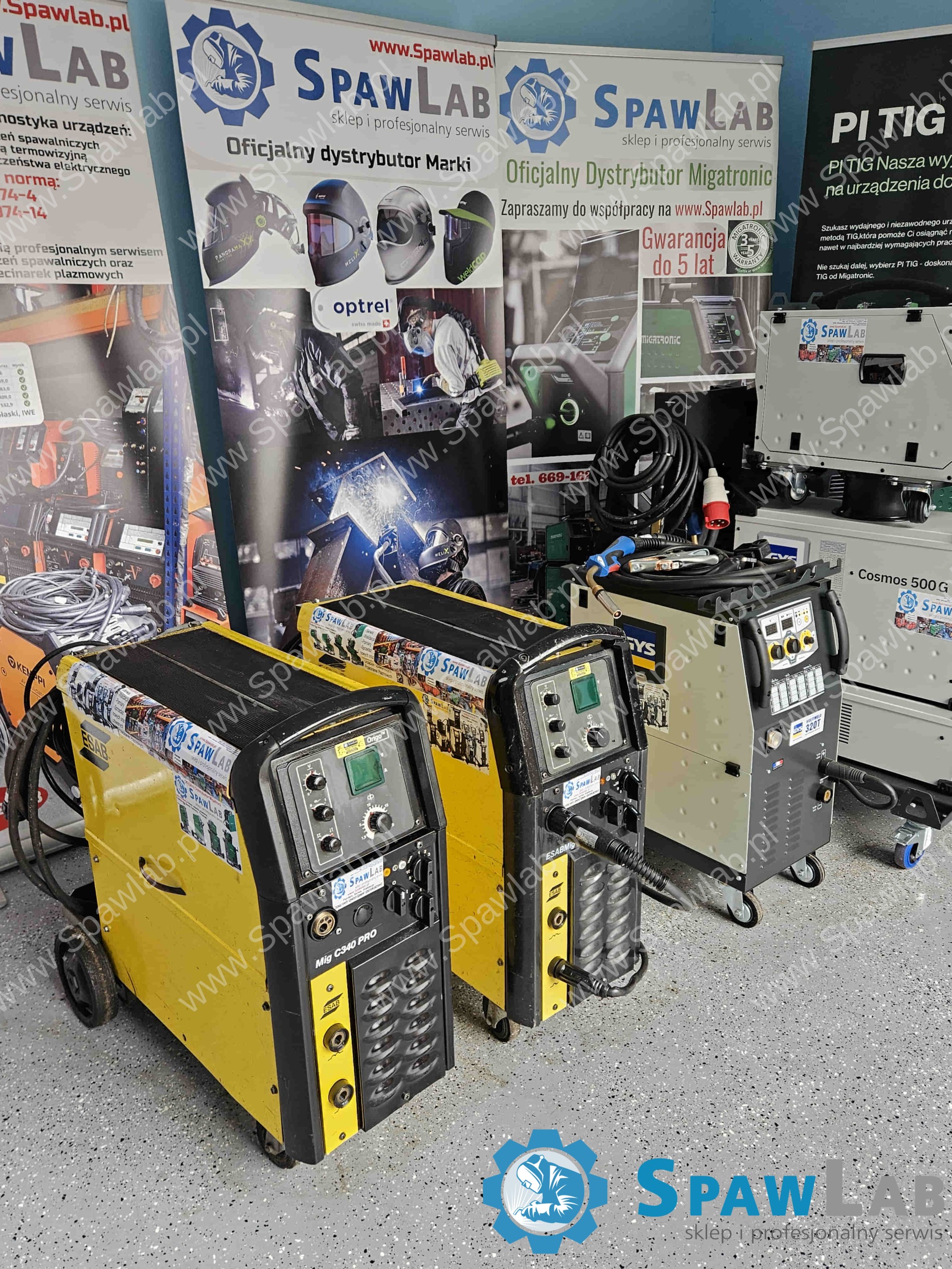

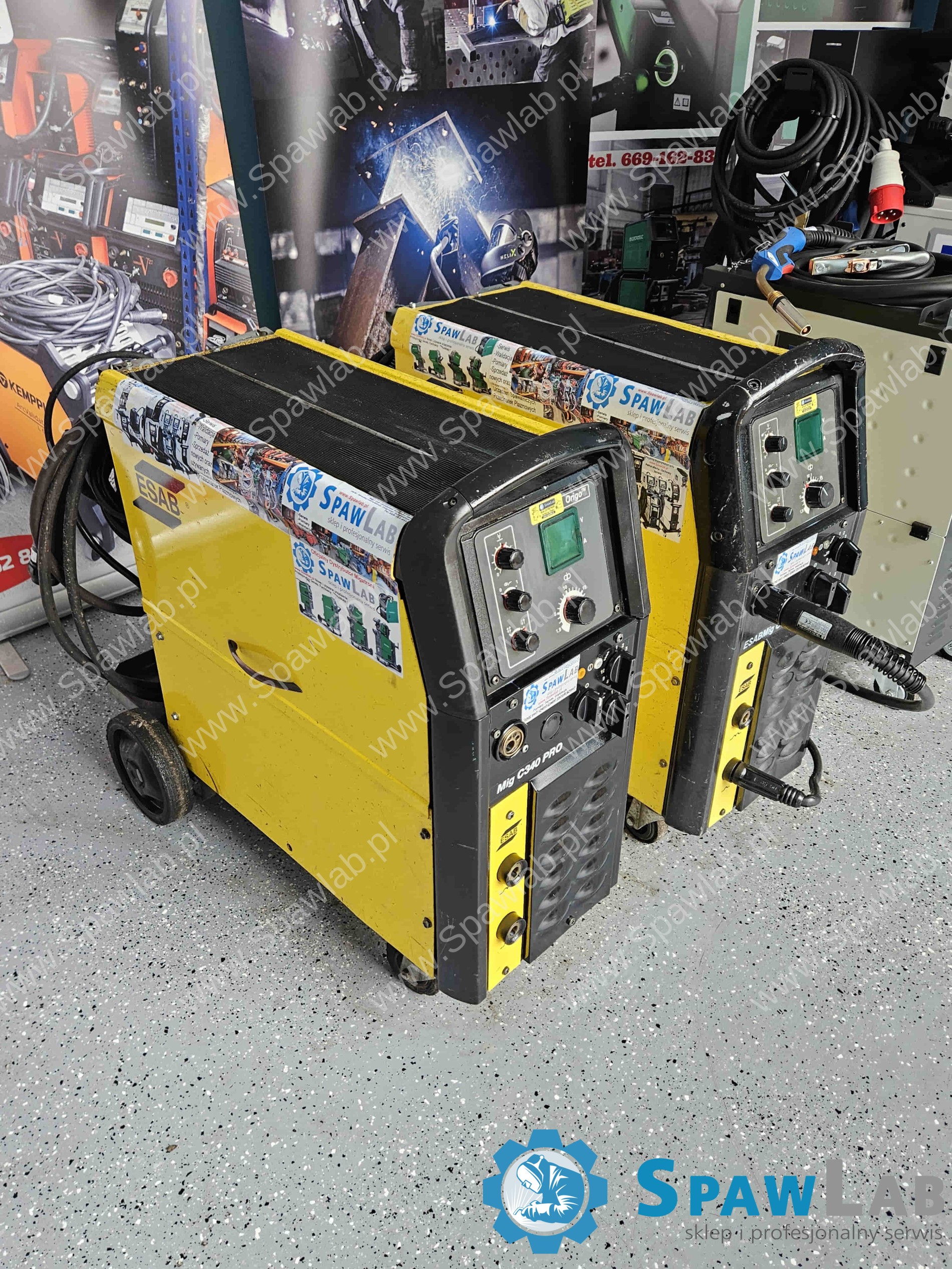

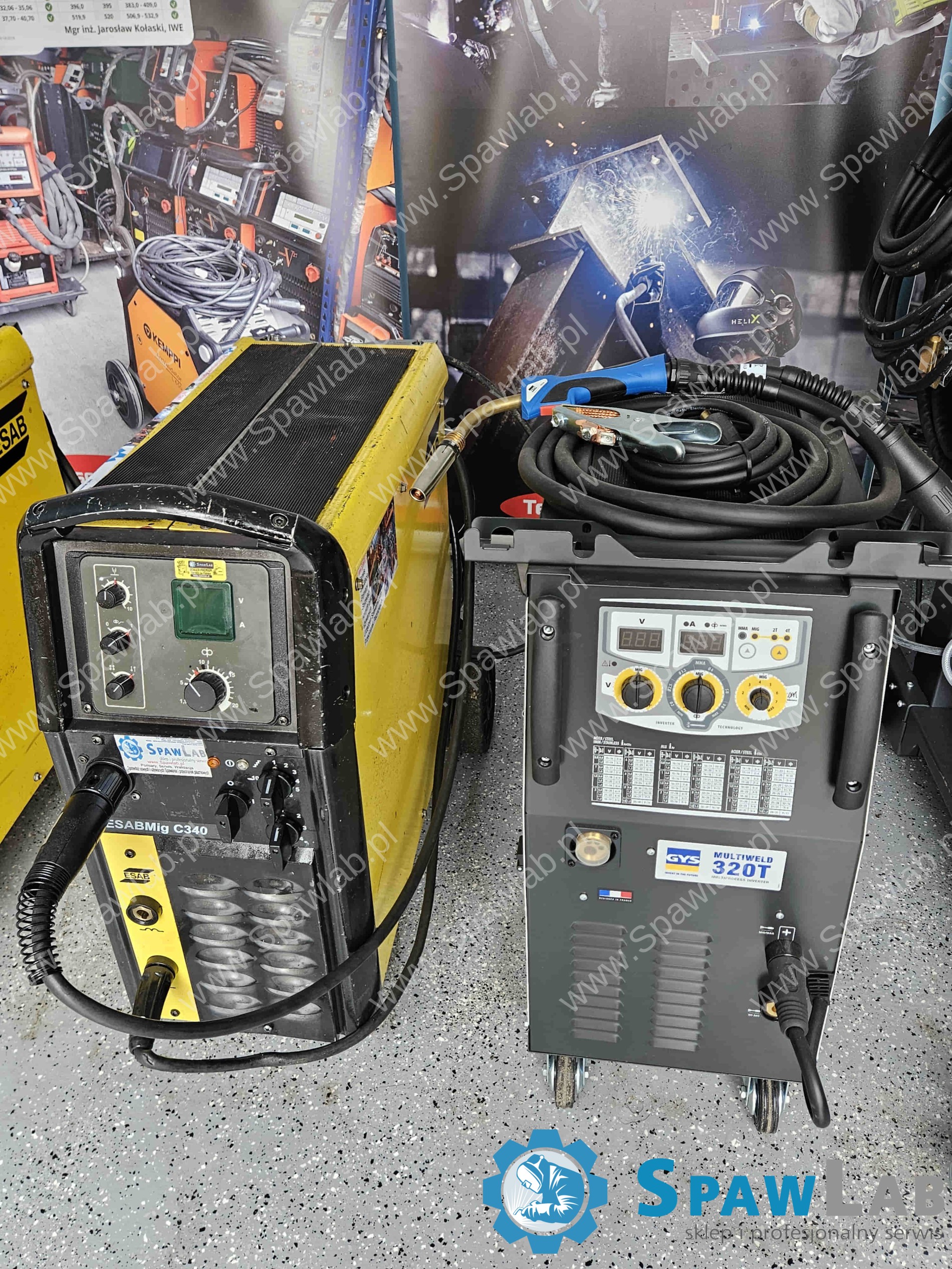

ESAB Origo Mig C340 PRO to kompaktowy półautomat MIG/MAG na transformatorze, ze źródłem i czterorolkowym podajnikiem w jednej obudowie. Prąd ustawisz od 40 do 340 A, przy cyklu 30% maszyna daje 340 A, przy 60% oddaje 250 A, a przy pracy ciągłej 195 A. Napięcie regulujesz dwoma przełącznikami, które dają łącznie 40 stopni.
Do czego ta maszyna
To sprzęt do stali i do grubszych przekrojów. Producent podaje, że prądem 340 A przy właściwym ukosowaniu krawędzi przetopisz materiał o grubości od 12 do 15 mm w jednym przejściu. Maszyna spawa stale węglowe, nierdzewne i aluminium konstrukcyjne, prowadzi drut lity od 0,6 do 1,2 mm oraz typowy drut rdzeniowy 1,2 mm. Nastawy są ręczne: dobierasz stopień napięcia i prędkość podawania drutu, bez krzywych synergicznych, więc operator musi wiedzieć, co ustawia, ale też nic nie stoi między nim a parametrami. Czterdzieści stopni napięcia to gęsta skala jak na źródło skokowe, w praktyce różnica między sąsiednimi pozycjami jest na tyle mała, że trafisz w parametr bez kompromisu. Dwa przełączniki dzielą tę skalę na zakres zgrubny i dokładny, co przyspiesza szukanie właściwej nastawy przy zmianie grubości blachy.
Blok mocy jest transformatorowy, z minimalną ilością elektroniki. W zapylonej hali i przy udarach termicznych taka konstrukcja znosi więcej niż źródło inwertorowe, kosztem masy i braku płynnej regulacji. Do tego dochodzi przełączanie indukcyjności, którym kształtujesz łuk: twardszy i bardziej skupiony do grubszych profili albo miękki, z mniejszym rozpryskiem, do cienkiej blachy w metodzie MAG.
Producent kierował ten model do zakładów ślusarskich i produkcyjnych spawających grube konstrukcje stalowe, do przemysłu ciężkiego, gdzie liczy się odporność na zapylenie i obciążenia, do firm pracujących drutami aluminiowymi i rdzeniowymi oraz do ośrodków szkolenia spawaczy. Wymieniane zastosowania to ciągła produkcja lekkich i średnich elementów maszyn, warsztaty samochodowe i blacharskie, montaż balustrad, rur i konstrukcji stalowych w osłonie gazowej. W ośrodkach szkoleniowych ta konstrukcja ma dodatkową zaletę: znosi błędy nastawcze ucznia lepiej niż maszyna z rozbudowaną elektroniką, a naprawa po pomyłce jest tańsza.
Funkcje i wyposażenie
- Konstrukcja transformatorowa w obudowie kompakt: źródło i podajnik w jednej bryle, mniej elektroniki do uszkodzenia w trudnej hali.
- Zakres prądu od 40 do 340 A z cyklem 340 A przy 30%, 250 A przy 60% i 195 A przy 100%: zapas do grubych przekrojów i realny prąd do pracy ciągłej.
- Regulacja napięcia dwoma przełącznikami, łącznie 40 stopni: gęsta skala nastaw jak na źródło skokowe.
- Przełączanie indukcyjności: ustawiasz charakter łuku od twardego i zwartego po miękki z ograniczonym rozpryskiem.

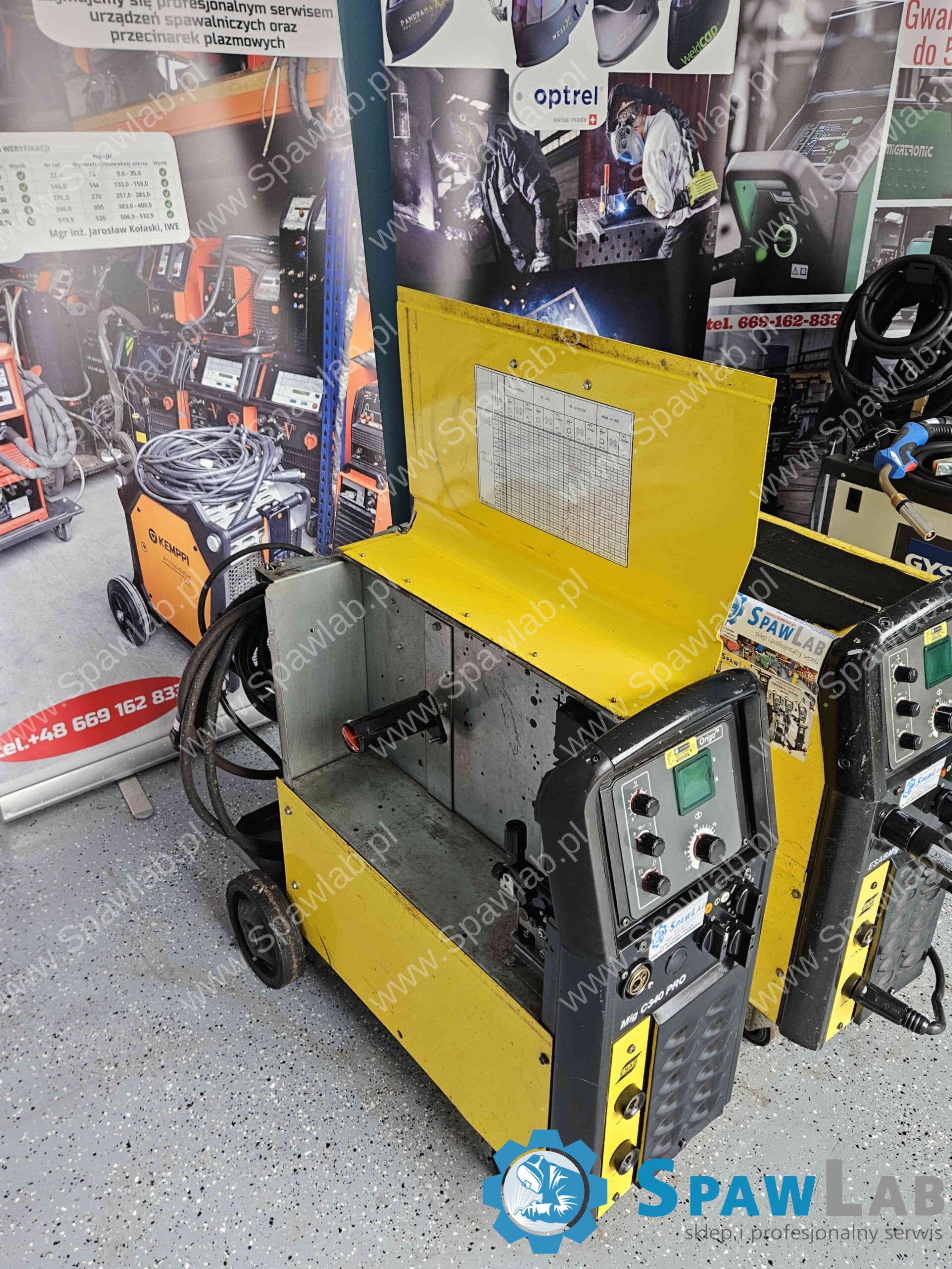

- Podajnik czterorolkowy 4WD wbudowany fabrycznie: cztery rolki dociskają drut na większej powierzchni, więc miękkie druty aluminiowe i rdzeniowe idą bez poślizgu, także w dłuższych uchwytach.
- Prędkość podawania drutu od 1,9 do 20 m/min: pełny zakres pod cienką blachę i pod wydajne spawanie.
- Creep-start: po wciśnięciu spustu drut dochodzi wolniej, a pełne tempo rusza dopiero po zwarciu obwodu, przez co drut nie odskakuje od zimnego materiału.
- Burn-back regulowany od 0 do 0,5 s: źródło opóźnia odcięcie napięcia po zatrzymaniu posuwu, więc końcówka drutu zostaje czysta i nie zgrzewa się ze stykiem prądowym.
- Transformator pokładowy 24 V i 80 W: zasila zewnętrzny podgrzewacz reduktora gazowego podłączony na stałe.
- Cyfrowy miernik napięcia i prądu: widzisz rzeczywiste wartości zamiast szacować je ze skali.
- Podwozie z półką na butlę i obudowa w klasie IP23: całe stanowisko przetaczasz razem z gazem, także poza zadaszoną część hali.
- Spawanie stali węglowych, nierdzewnych i aluminium konstrukcyjnego: jedno źródło obsługuje typowy asortyment warsztatu.
- Przetop do 12 do 15 mm w jednym przejściu przy prądzie 340 A i właściwie przygotowanej krawędzi: mniej warstw na grubszym złączu.
Dane techniczne
| Marka | ESAB |
|---|---|
| Typ | półautomat transformatorowy MIG/MAG |
| Zasilanie | 400 V, 3 fazy, 50 do 60 Hz |
| Zabezpieczenie sieci | 16 A zwłoczne |
| Zakres prądu spawania | od 40 do 340 A |
| Cykl pracy 30% / 60% / 100% | 340 A / 250 A / 195 A |
| Liczba stopni napięcia | 40 skoków, 2 przełączniki |
| Mechanizm podajnika | 4-rolkowy 4WD, wbudowany |
| Prędkość podawania drutu | od 1,9 do 20 m/min |
| Średnice drutu | lity od 0,6 do 1,2 mm, rdzeniowy 1,2 mm |
| Stopień ochrony | IP23 |
| Masa | 114 kg |
| Wymiary (dł. x szer. x wys.) | 840 x 425 x 830 mm |
| Chłodzenie uchwytu | gazem |
Na co zwrócić uwagę
Zasilanie to 400 V w trzech fazach przy 50 albo 60 Hz, z zabezpieczeniem 16 A zwłocznym, więc maszyna wchodzi na typową instalację warsztatową bez przebudowy rozdzielni. Cykl pracy przy 340 A wynosi 30%, do pracy bez przerw zostaje 195 A i pod tę liczbę planuj wydajność stanowiska. Klasa IP23 oznacza ochronę przed ciałami stałymi większymi niż 12,5 mm i przed zraszaniem wodą pod kątem do 60 stopni, czyli pracę pod zadaszeniem, a nie na otwartym deszczu.
Masa 114 kg i wymiary 840 x 425 x 830 mm oznaczają transport na palecie, po hali maszynę przetaczasz na własnym podwoziu. Rolki napędowe i prowadnicę dobiera się dokładnie do średnicy i rodzaju drutu, inaczej tracisz zalety napędu czterorolkowego. Nastawy są ręczne i skokowe, więc powrót do wcześniejszych parametrów opiera się na zapisanych pozycjach przełączników. Uchwyt chłodzi gaz osłonowy, przy długiej pracy wysokim prądem dobierz uchwyt o odpowiedniej obciążalności. Czas upalania drutu koryguj po każdej większej zmianie posuwu i napięcia, inaczej końcówka drutu zostaje z kulką albo przykleja się do styku. Podgrzewacz reduktora podłączony do gniazda 24 V ma sens przy dużym zużyciu gazu, kiedy reduktor się wychładza.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok podstawowego pakietu serwisowego: przegląd z czyszczeniem maszyny i pomiarem walidacyjnym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
