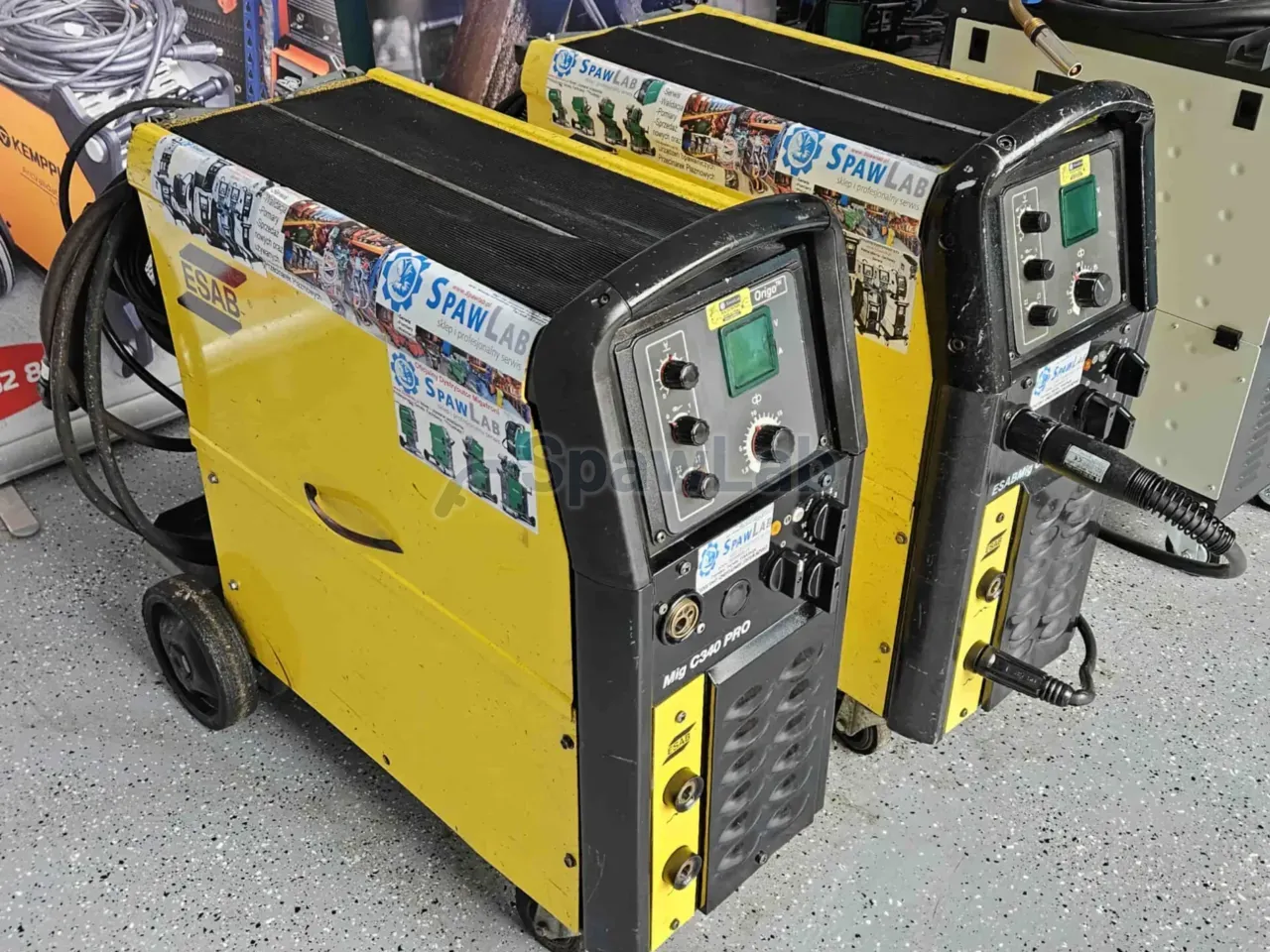

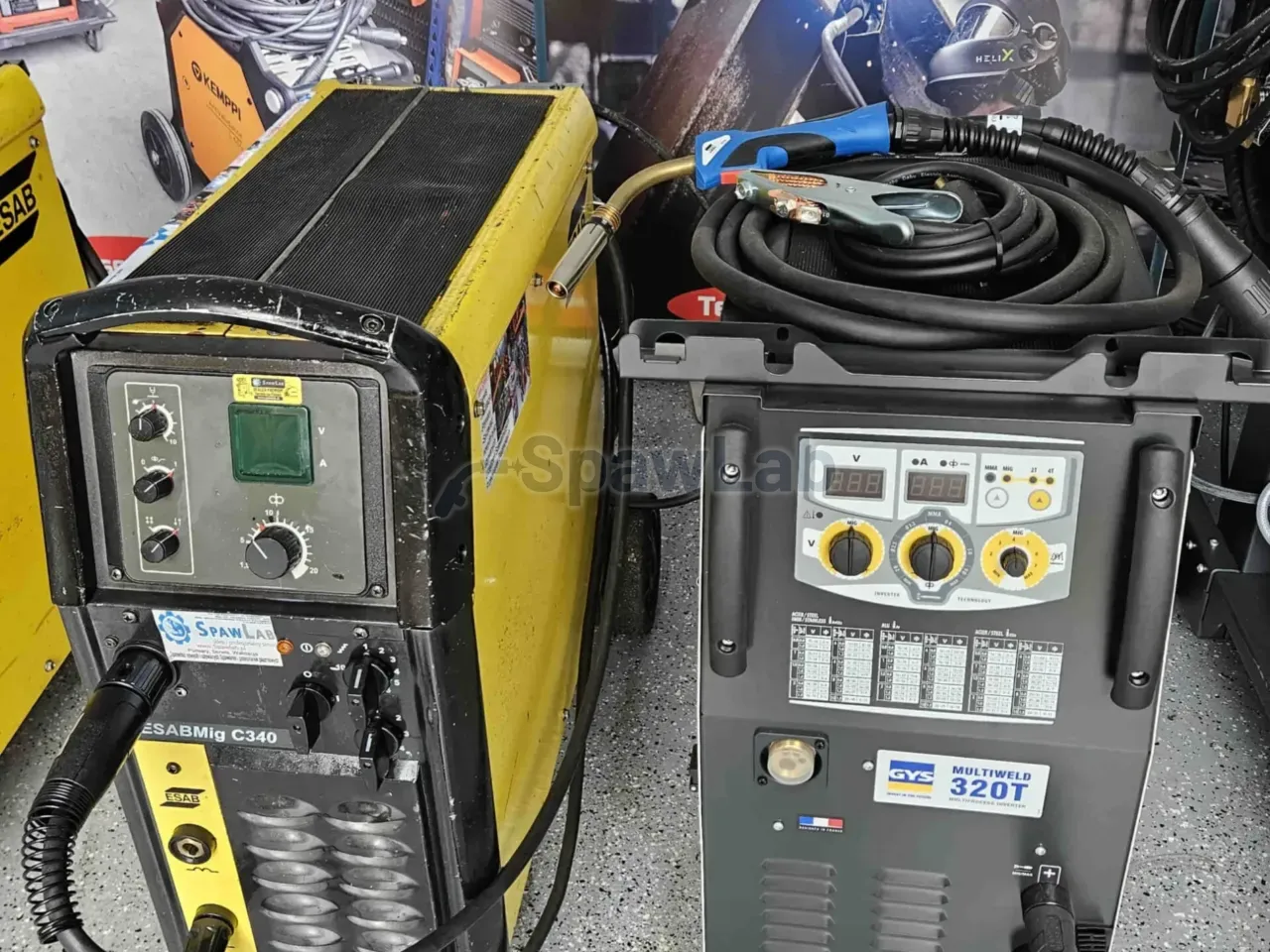

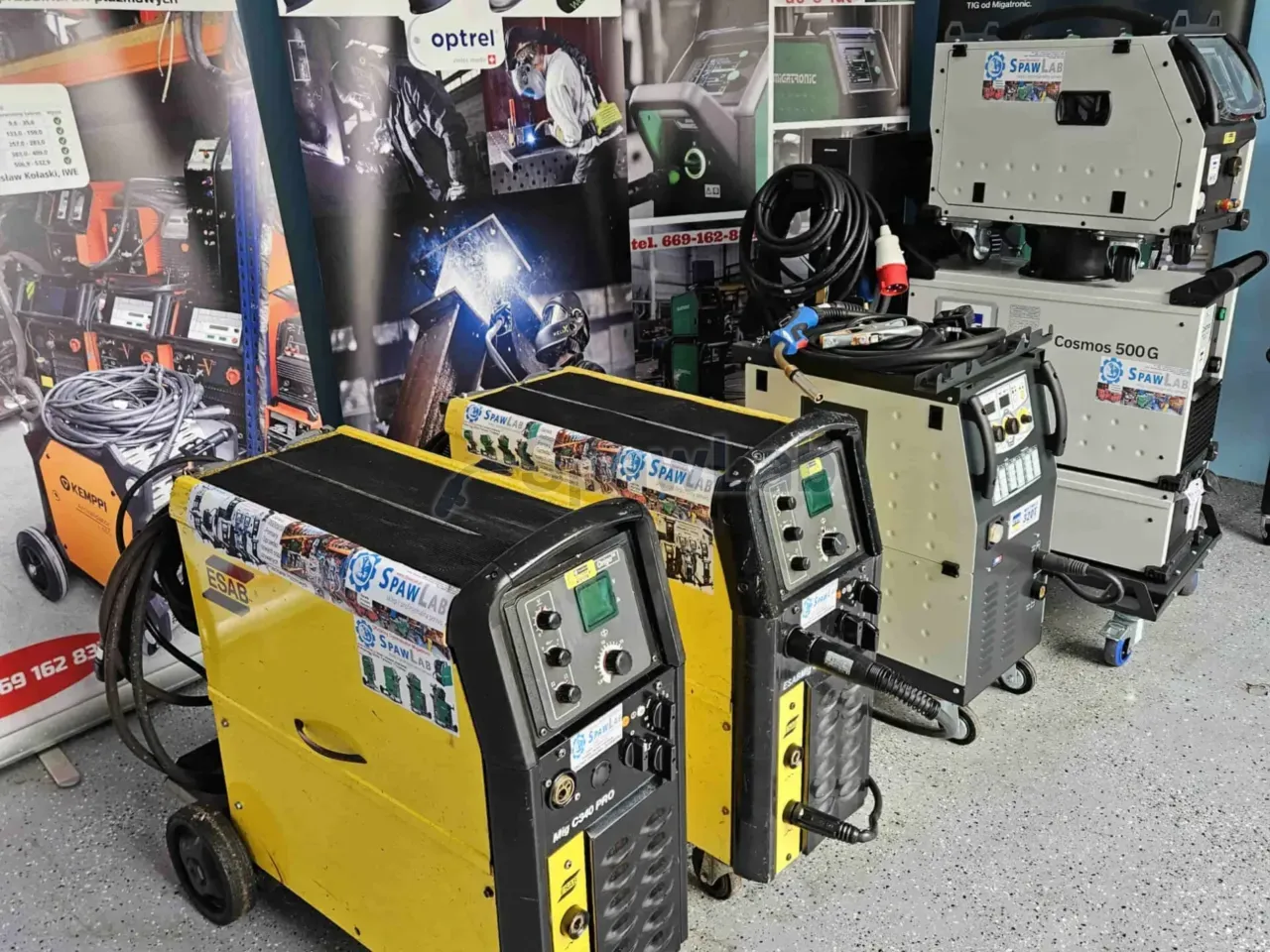

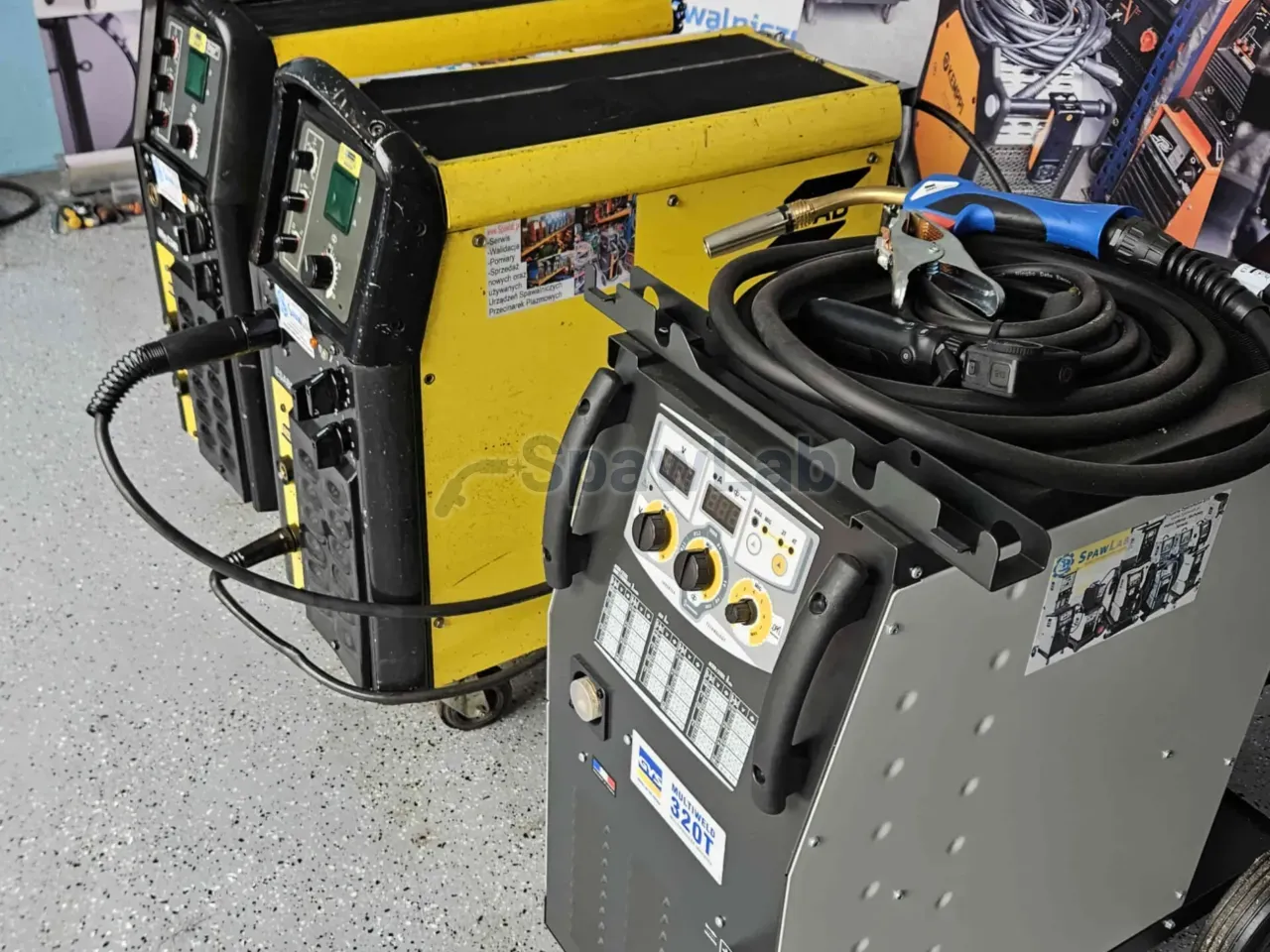

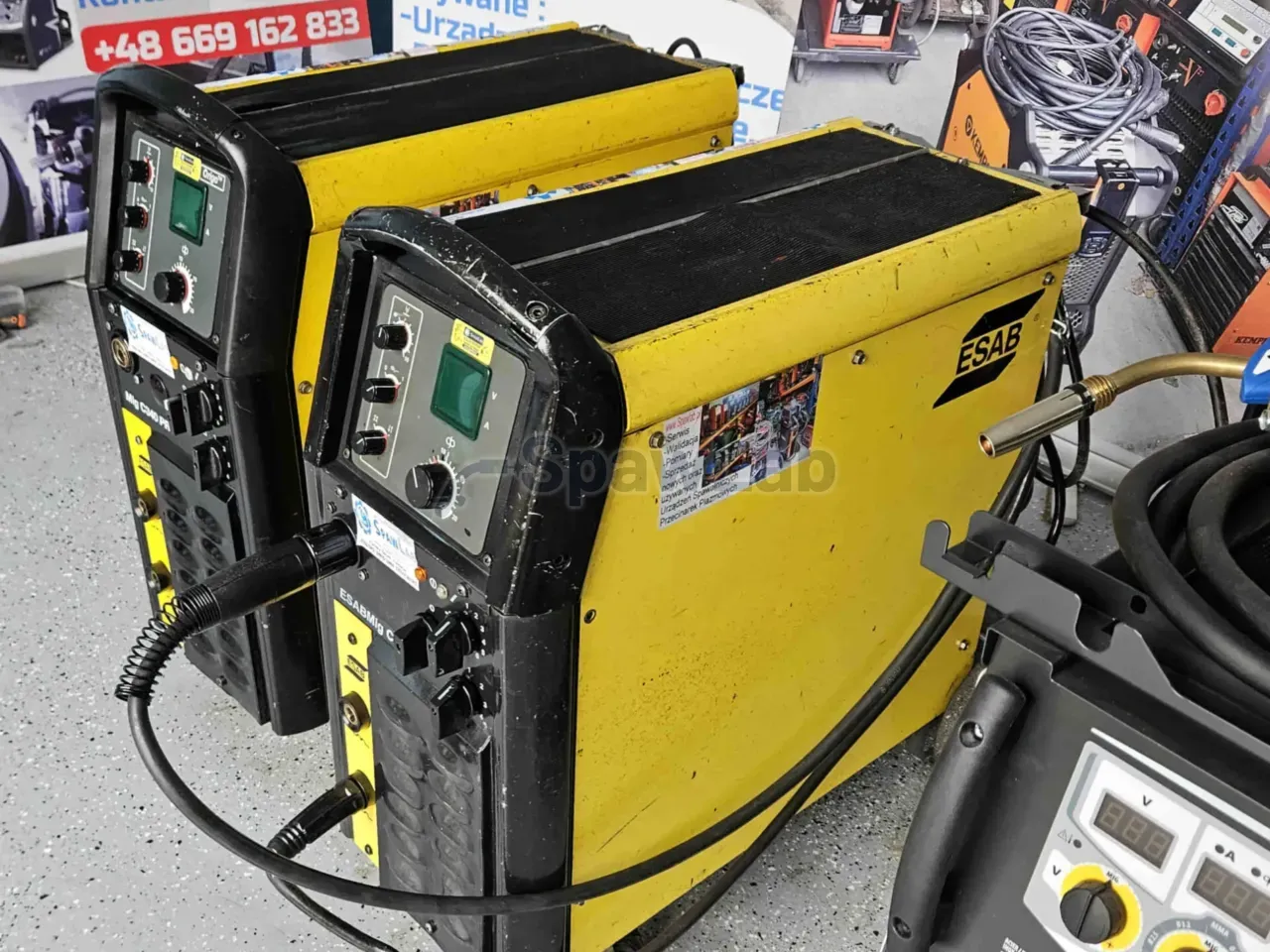

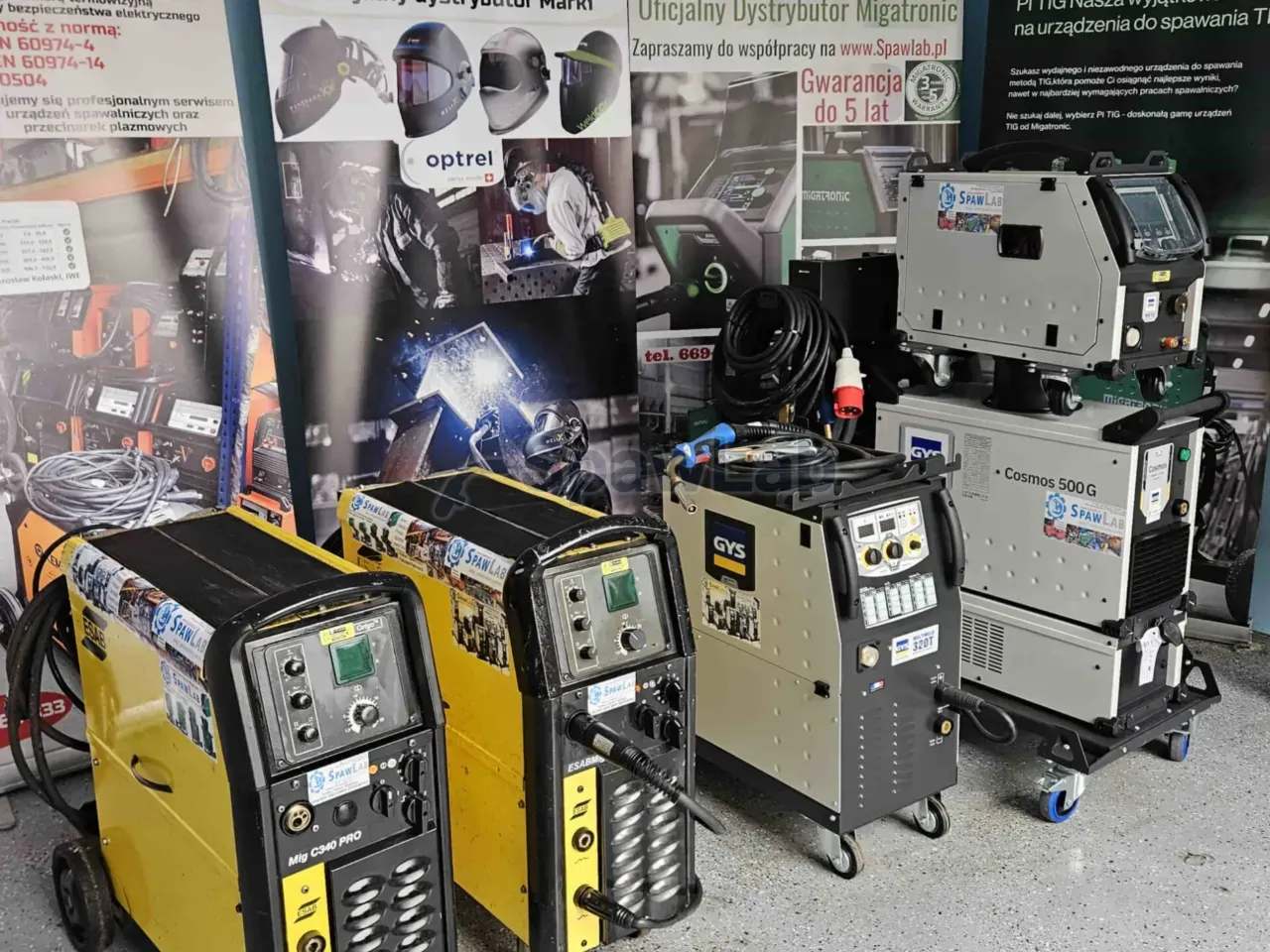

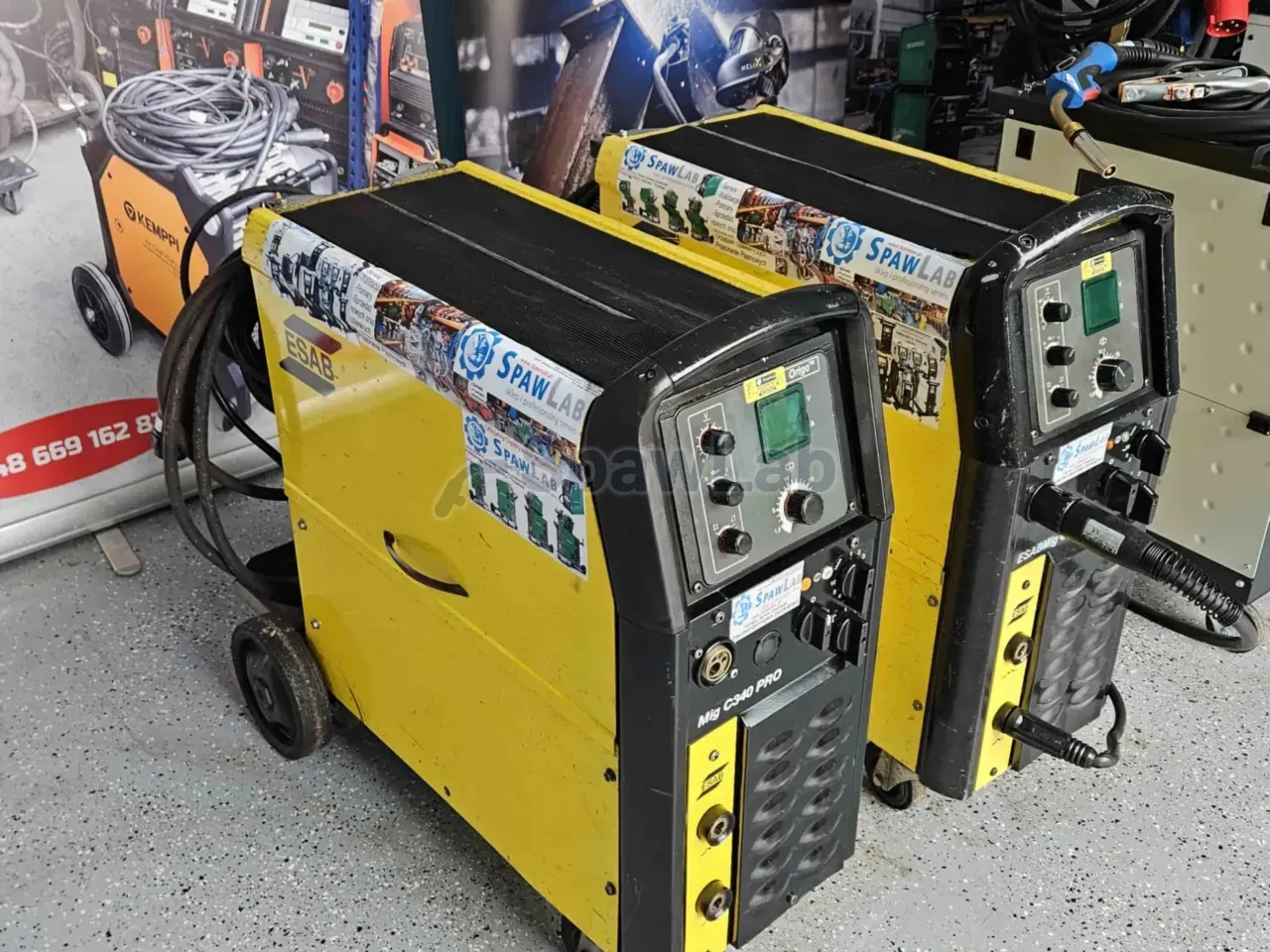

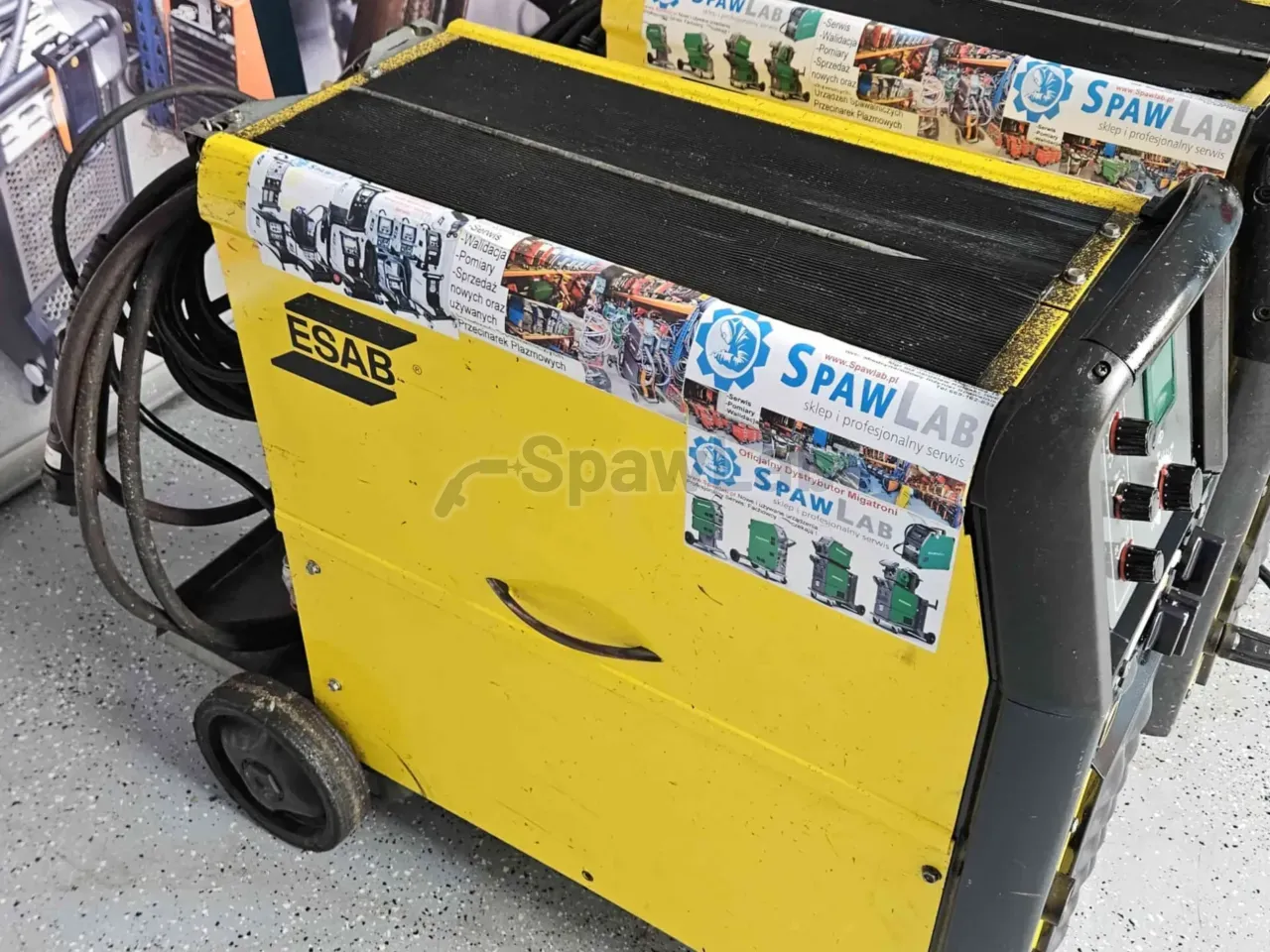

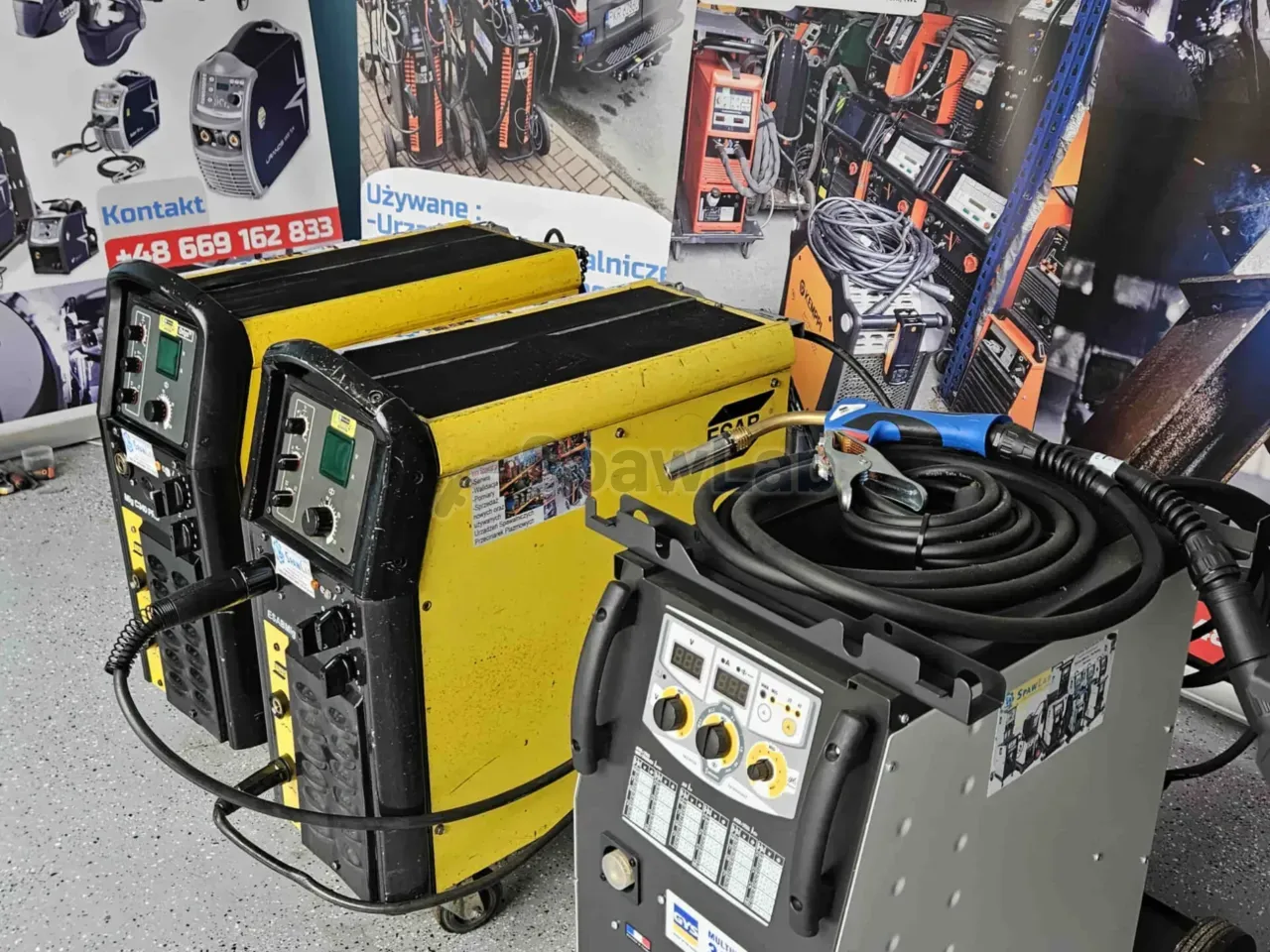

ESAB Origo Mig C340 PRO ist ein kompaktes MIG/MAG-Schweißgerät auf einem Transformator, mit Stromquelle und Vierrollen-Drahtvorschub in einem Gehäuse. Den Strom stellen Sie von 40 bis 340 A ein, bei einer Einschaltdauer von 30% gibt das Gerät 340 A, bei 60% 250 A und im Dauerbetrieb 195 A ab. Die Spannung stellen Sie mit zwei Schaltern ein, die zusammen 40 Stufen geben.
Wofür diese Maschine gedacht ist
Das ist Technik für Stahl und für dickere Querschnitte. Der Hersteller gibt an, dass Sie mit einem Strom von 340 A bei richtig vorbereiteter Fase Werkstoff mit einer Dicke von 12 bis 15 mm in einem Durchgang durchschweißen. Das Gerät schweißt unlegierte und nichtrostende Stähle sowie Aluminium im Stahlbau, es führt Massivdraht von 0,6 bis 1,2 mm und den üblichen Fülldraht mit 1,2 mm. Die Einstellungen sind von Hand: Sie wählen die Stufe der Spannung und die Geschwindigkeit des Drahtvorschubs, ohne synergische Kennlinien, der Bediener muss also wissen, was er einstellt, dafür steht nichts zwischen ihm und den Werten. Vierzig Stufen der Spannung sind für eine geschaltete Stromquelle eine dichte Skala, in der Praxis ist der Unterschied zwischen benachbarten Stellungen so klein, dass Sie den Wert ohne Abstriche treffen. Zwei Schalter teilen diese Skala in einen groben und einen feinen Bereich, das beschleunigt das Suchen der richtigen Einstellung beim Wechsel der Dicke des Blechs.
Das Leistungsteil arbeitet mit einem Transformator, mit einem Minimum an Elektronik. In einer staubigen Halle und bei Stößen durch Wärme verträgt eine solche Konstruktion mehr als eine Stromquelle mit Inverter, auf Kosten des Gewichts und der fehlenden stufenlosen Einstellung. Dazu kommt das Umschalten der Induktivität, mit dem Sie den Lichtbogen formen: härter und stärker gebündelt für dickere Profile oder weich, mit weniger Spritzern, für dünnes Blech im Verfahren MAG.
Der Hersteller richtete dieses Modell an Schlossereien und Fertigungsbetriebe, die dicke Stahlkonstruktionen schweißen, an die Schwerindustrie, wo Beständigkeit gegen Staub und Belastungen zählt, an Firmen, die mit Drähten aus Aluminium und mit Fülldrähten arbeiten, und an Zentren für die Ausbildung von Schweißern. Die genannten Anwendungen sind die laufende Fertigung leichter und mittlerer Teile von Maschinen, Werkstätten für Fahrzeuge und Karosserien sowie die Montage von Geländern, Rohren und Stahlkonstruktionen unter Schutzgas. In Zentren für die Ausbildung hat diese Konstruktion einen weiteren Vorteil: sie verträgt Fehler des Schülers beim Einstellen besser als ein Gerät mit viel Elektronik, und die Reparatur nach einem Irrtum ist billiger.
Funktionen und Ausstattung
- Aufbau mit Transformator im kompakten Gehäuse: Stromquelle und Drahtvorschub in einem Körper, weniger Elektronik, die in einer schweren Halle Schaden nehmen kann.
- Strombereich von 40 bis 340 A mit 340 A bei 30%, 250 A bei 60% und 195 A bei 100%: Reserve für dicke Querschnitte und ein realer Strom für die Arbeit ohne Pause.

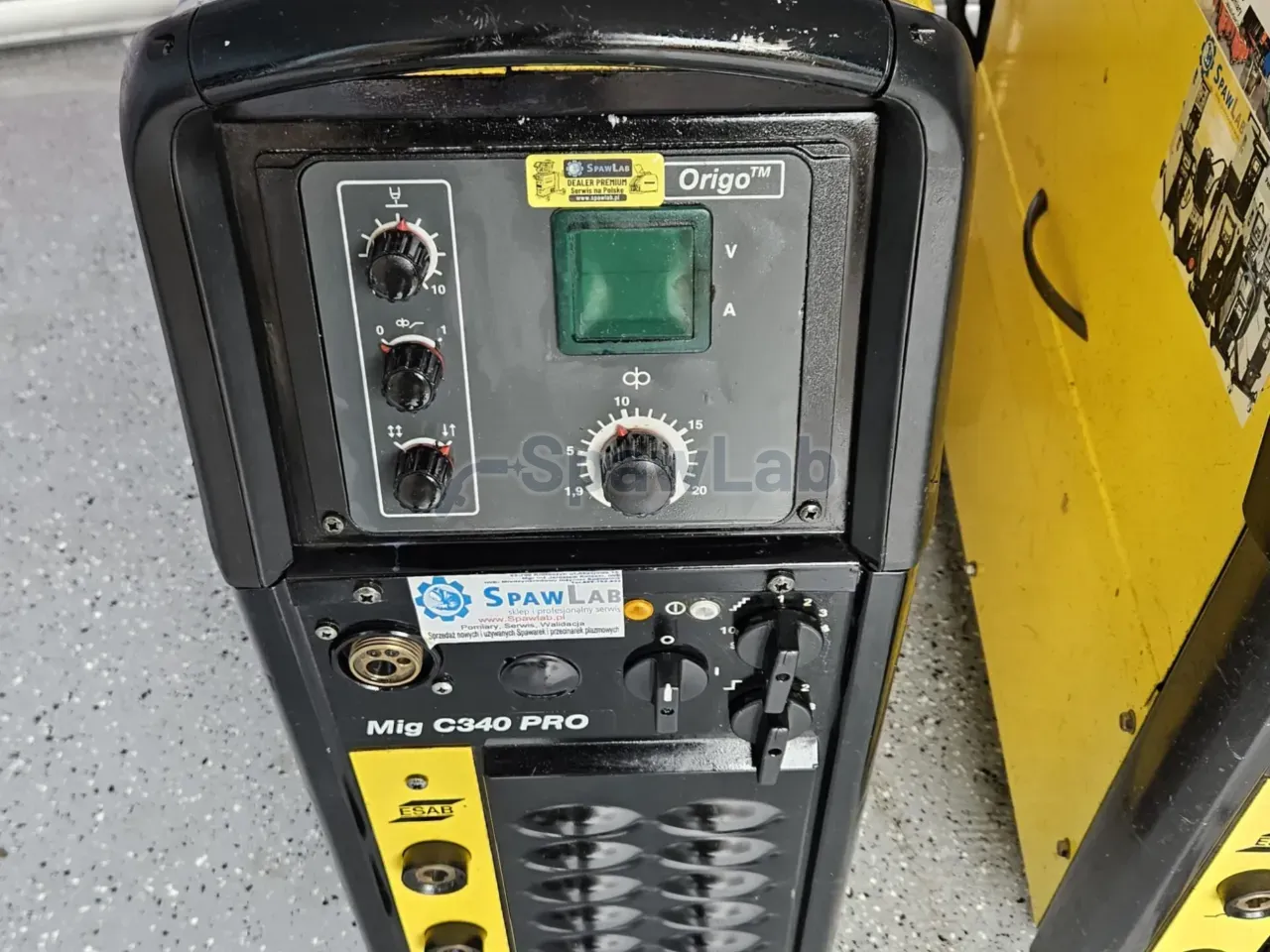

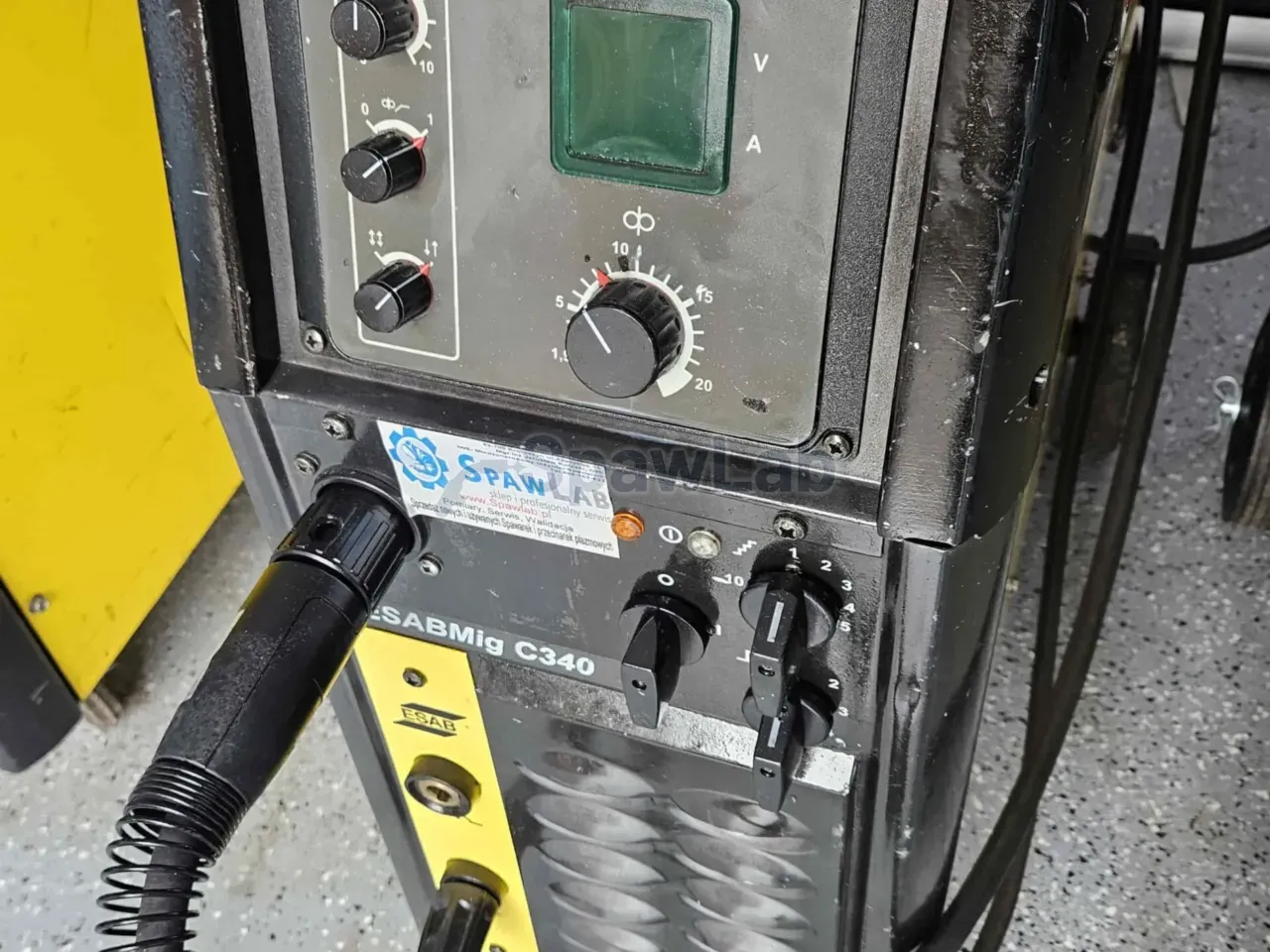

- Einstellung der Spannung mit zwei Schaltern, zusammen 40 Stufen: eine dichte Skala für eine geschaltete Stromquelle.
- Umschalten der Induktivität: Sie stellen den Charakter des Lichtbogens von hart und eng bis weich mit begrenzten Spritzern ein.

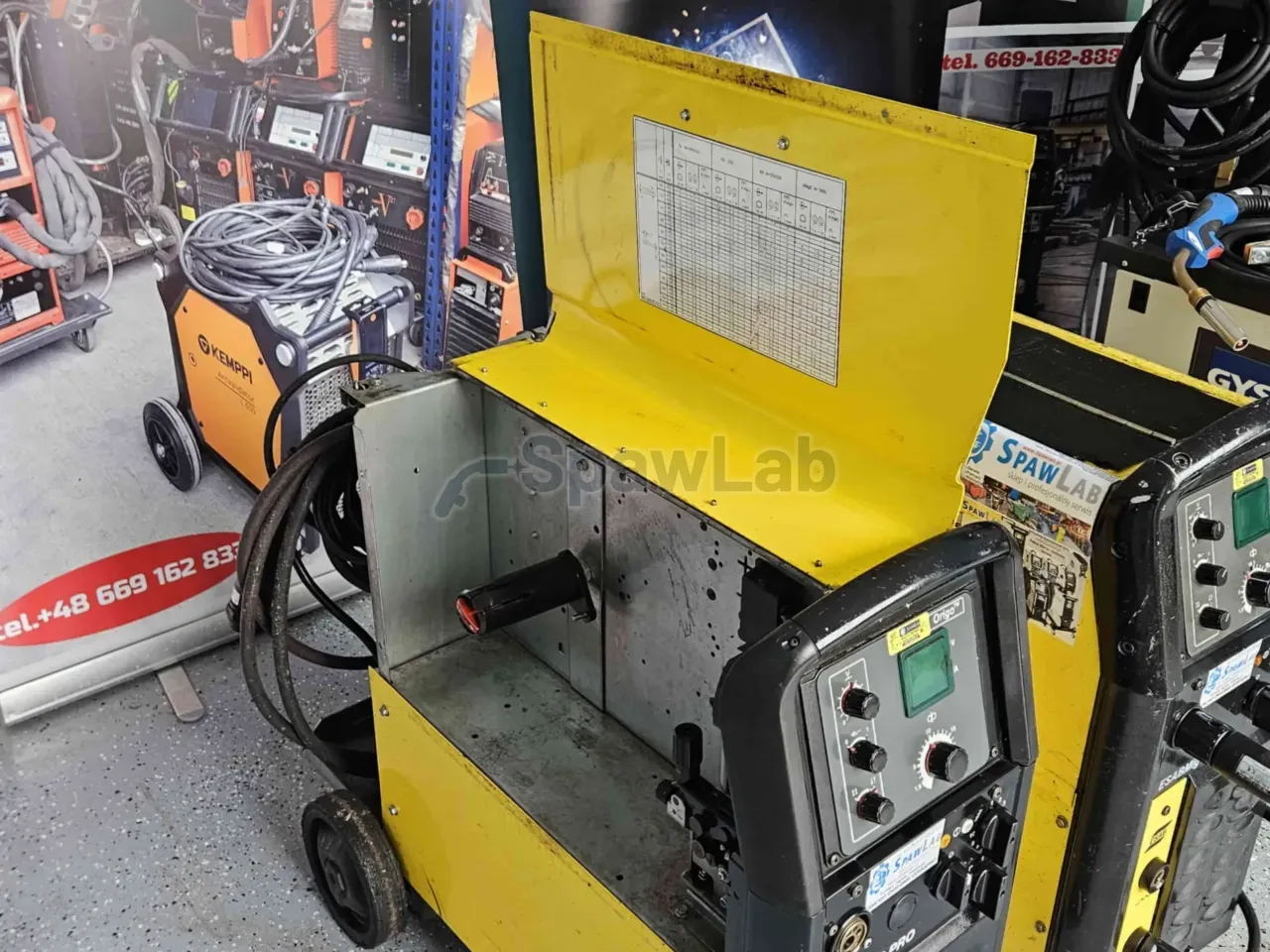

- Ab Werk eingebauter Vierrollen-Drahtvorschub 4WD: vier Rollen drücken den Draht auf einer größeren Fläche, weiche Drähte aus Aluminium und Fülldrähte laufen also ohne Schlupf, auch in längeren Brennern.
- Drahtvorschub von 1,9 bis 20 m/min: der volle Bereich für dünnes Blech und für leistungsfähiges Schweißen.
- Creep-start: nach dem Drücken des Tasters läuft der Draht langsamer an, und das volle Tempo startet erst nach dem Schließen des Kreises, dadurch springt der Draht nicht vom kalten Werkstoff ab.
- Burn-back von 0 bis 0,5 s einstellbar: die Stromquelle verzögert das Abschalten der Spannung nach dem Anhalten des Vorschubs, das Ende des Drahtes bleibt also sauber und verschweißt nicht mit der Stromdüse.
- Transformator an Bord mit 24 V und 80 W: er versorgt einen fest angeschlossenen externen Vorwärmer des Druckminderers.
- Digitale Messung von Spannung und Strom: Sie sehen die tatsächlichen Werte, statt sie von einer Skala zu schätzen.
- Fahrwerk mit Ablage für die Gasflasche und Gehäuse in Schutzart IP23: den ganzen Arbeitsplatz rollen Sie samt Gas, auch aus dem überdachten Teil der Halle heraus.
- Schweißen unlegierter und nichtrostender Stähle sowie von Aluminium im Stahlbau: eine Stromquelle bedient das übliche Sortiment der Werkstatt.
- Durchschweißen von 12 bis 15 mm in einem Durchgang bei einem Strom von 340 A und richtig vorbereiteter Kante: weniger Lagen an einer dickeren Verbindung.
Technische Daten
| Marke | ESAB |
|---|---|
| Typ | MIG/MAG-Schweißgerät mit Transformator |
| Versorgung | 400 V, 3 Phasen, 50 bis 60 Hz |
| Netzabsicherung | 16 A träge |
| Schweißstrombereich | von 40 bis 340 A |
| Einschaltdauer 30% / 60% / 100% | 340 A / 250 A / 195 A |
| Zahl der Spannungsstufen | 40 Stufen, 2 Schalter |
| Mechanismus des Drahtvorschubs | 4 Rollen 4WD, eingebaut |
| Drahtvorschub | von 1,9 bis 20 m/min |
| Drahtdurchmesser | Massivdraht von 0,6 bis 1,2 mm, Fülldraht 1,2 mm |
| Schutzart | IP23 |
| Gewicht | 114 kg |
| Abmessungen (L x B x H) | 840 x 425 x 830 mm |
| Kühlung des Brenners | Gaskühlung |
Worauf Sie achten sollten
Die Versorgung ist 400 V in drei Phasen bei 50 oder 60 Hz, mit einer trägen Absicherung von 16 A, das Gerät passt also an eine übliche Installation in der Werkstatt, ohne die Verteilung umzubauen. Die Einschaltdauer bei 340 A beträgt 30%, für die Arbeit ohne Pausen bleiben 195 A, und nach dieser Zahl planen Sie die Leistung des Arbeitsplatzes. Die Klasse IP23 bedeutet Schutz vor festen Körpern größer als 12,5 mm und vor Sprühwasser in einem Winkel bis 60 Grad, also Arbeit unter einem Dach und nicht im offenen Regen.
Ein Gewicht von 114 kg und Abmessungen von 840 x 425 x 830 mm bedeuten Transport auf einer Palette, durch die Halle rollen Sie das Gerät auf dem eigenen Fahrwerk. Antriebsrollen und Führungsseele wählt man genau nach Durchmesser und Art des Drahtes, sonst verlieren Sie die Vorteile des Antriebs mit vier Rollen. Die Einstellungen sind von Hand und in Stufen, die Rückkehr zu früheren Werten stützt sich also auf notierte Stellungen der Schalter. Den Brenner kühlt das Schutzgas, bei langer Arbeit mit hohem Strom wählen Sie einen Brenner mit passender Belastbarkeit. Die Zeit des Rückbrands korrigieren Sie nach jeder größeren Änderung von Vorschub und Spannung, sonst bleibt am Ende des Drahtes eine Kugel oder er klebt an der Stromdüse. Ein Vorwärmer des Druckminderers an der Buchse mit 24 V ist bei hohem Verbrauch an Gas sinnvoll, wenn der Druckminderer auskühlt.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
