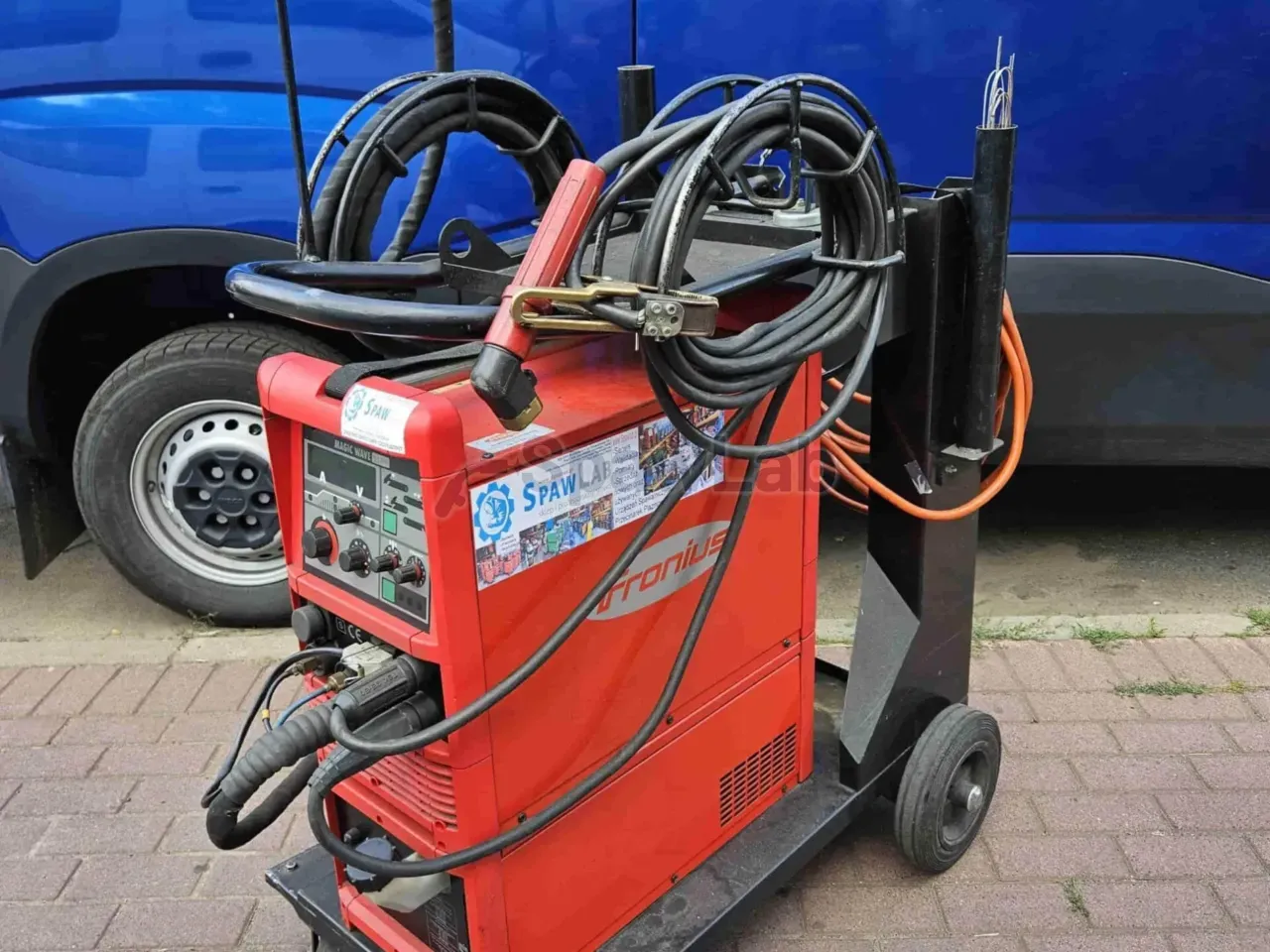

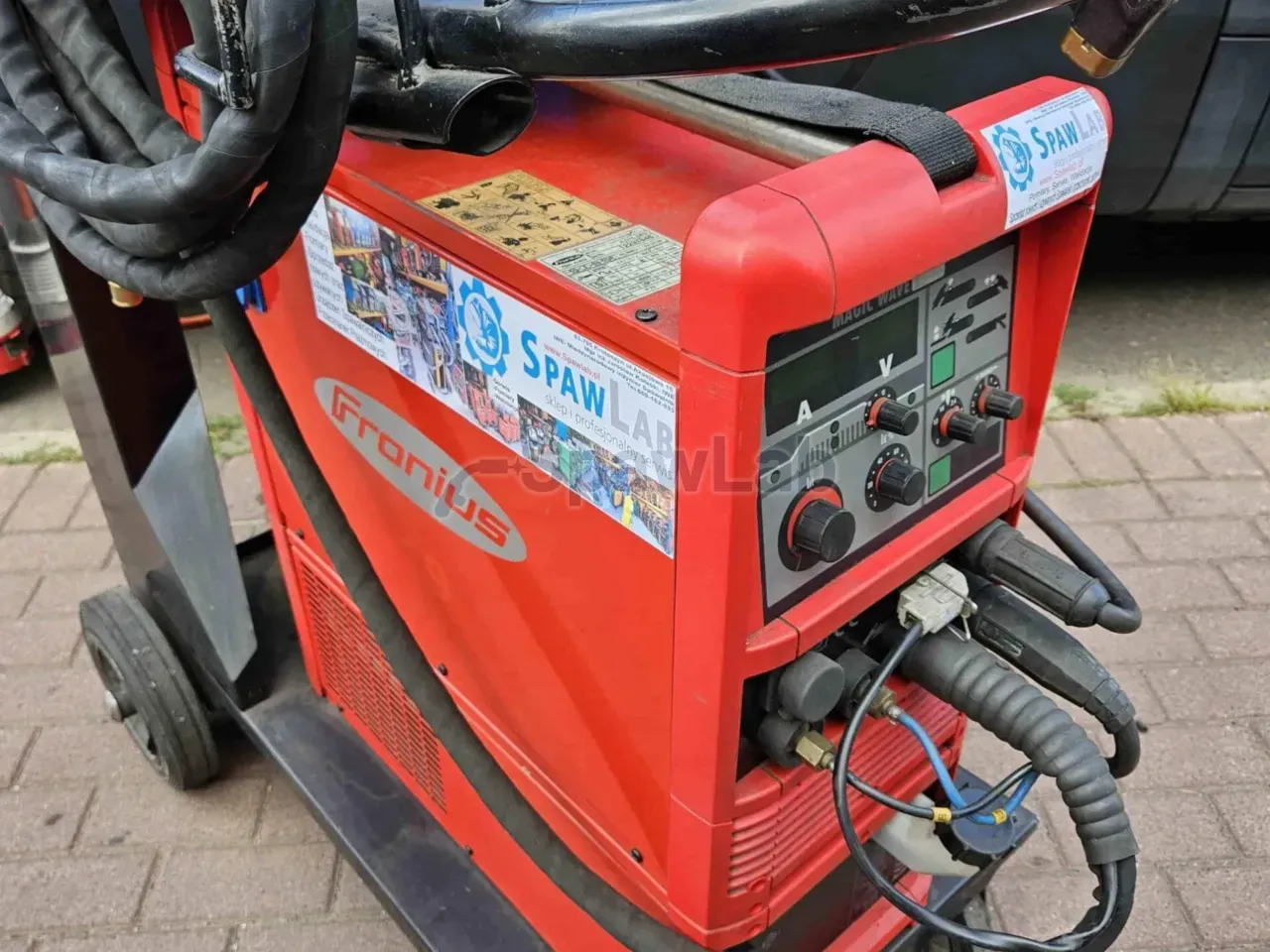

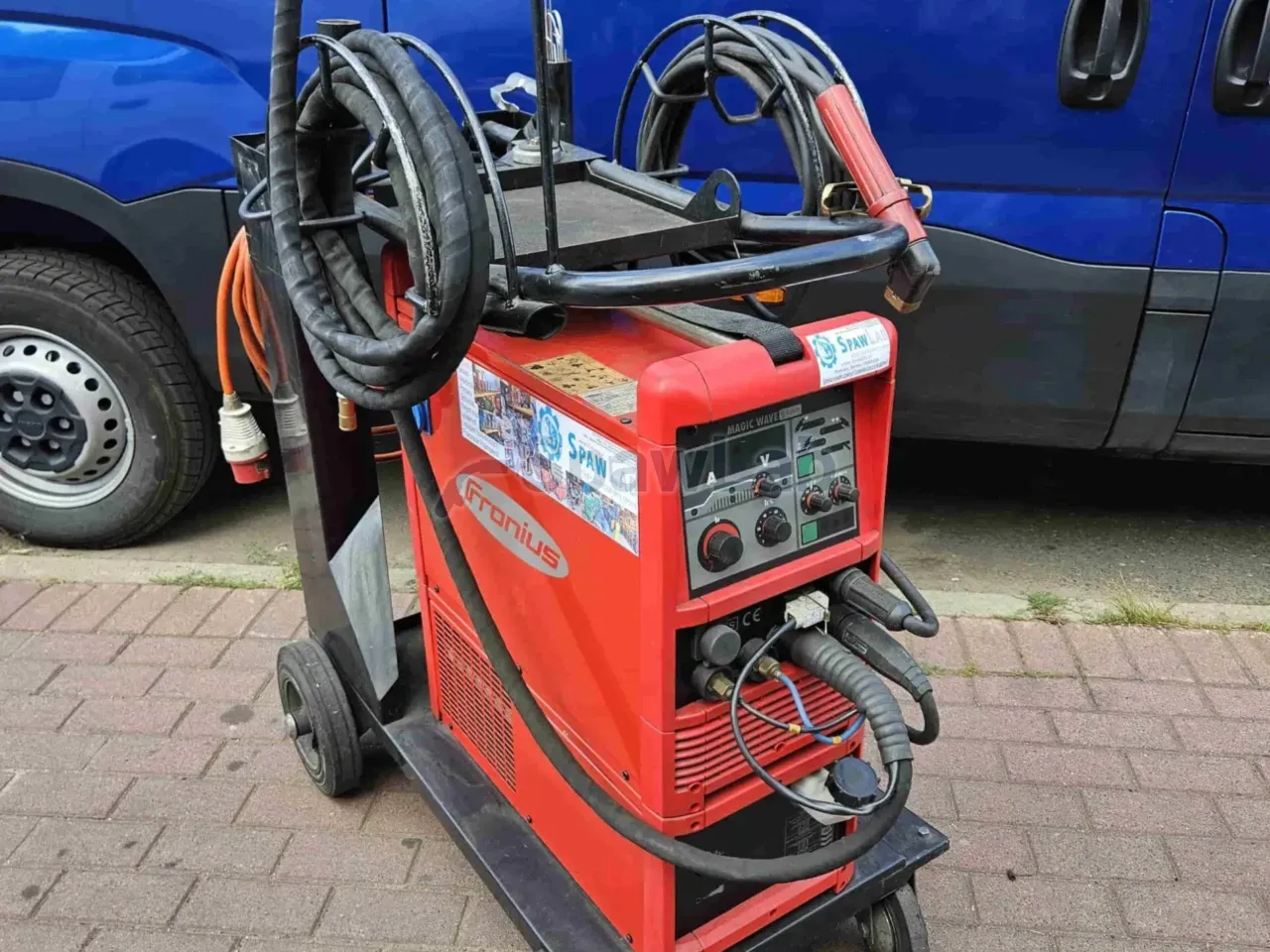

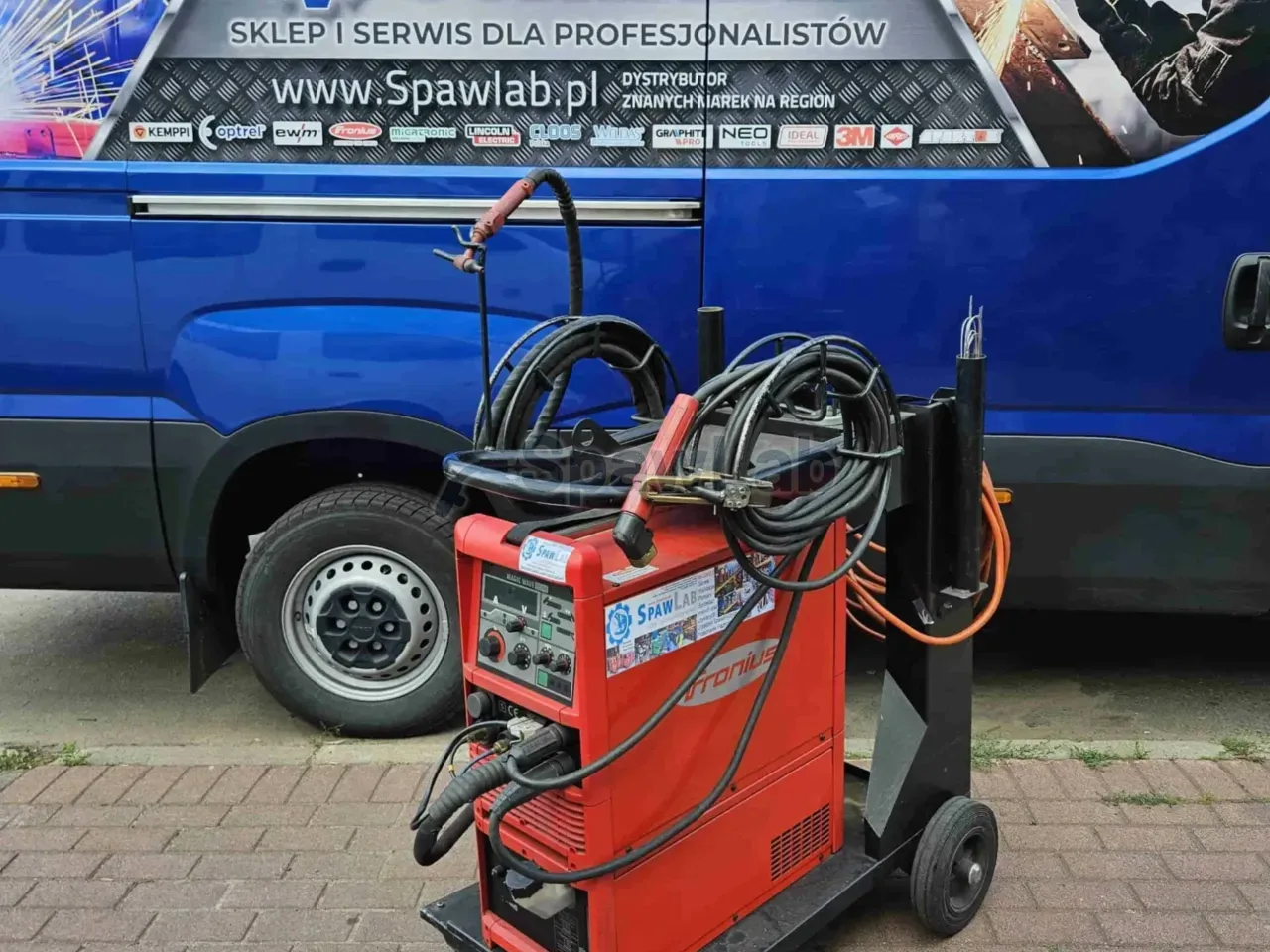

Fronius MagicWave 2600 to cyfrowe inwertorowe źródło TIG AC/DC z trybem MMA, z chłodnicą cieczy FK 2600 na wspólnym podwoziu. Prąd ustawisz od 3 do 300 A, cykl pracy to 300 A przy 65% i 260 A przy 100%. Zasilanie to 3 x 400 V, zestaw waży 150 kg i ma stopień ochrony IP 23.
Do czego ta maszyna
To źródło do aluminium i stali wysokostopowych, gdzie liczy się czysta spoina i kontrola ciepła. Dolna granica 3 A daje panowanie nad cienkim detalem, a 300 A przy cyklu 65% ciągnie grubsze ścianki. Producent kierował maszynę do produkcji komponentów dla lotnictwa z aluminium i tytanu, do spawania wymienników ciepła, chłodnic i rurociągów spożywczych ze stali nierdzewnej, do renowacji części silnikowych, do prefabrykacji konstrukcji jachtowych, do zbiorników ciśnieniowych i aparatury chemicznej oraz do serwisu form wtryskowych.

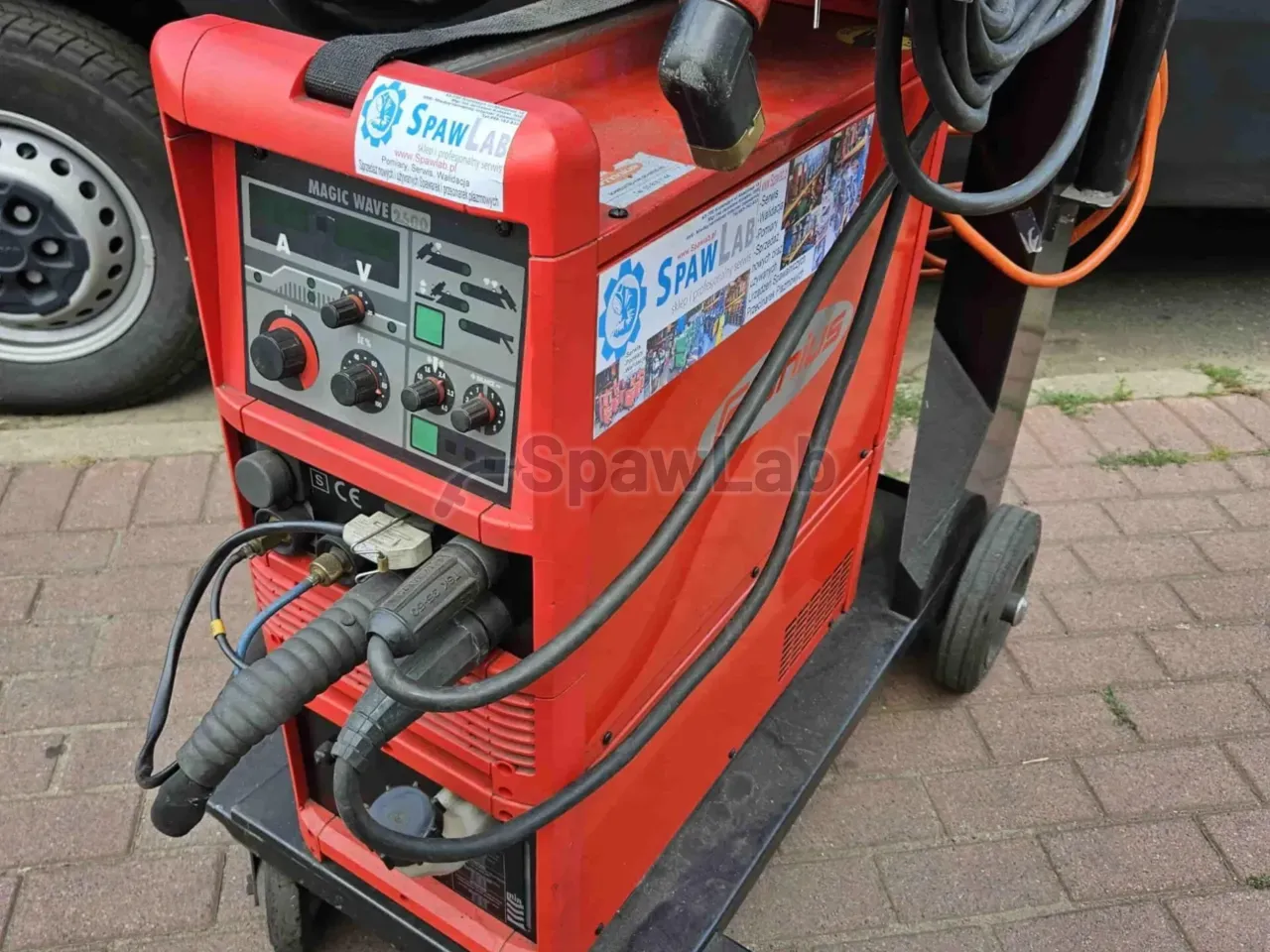

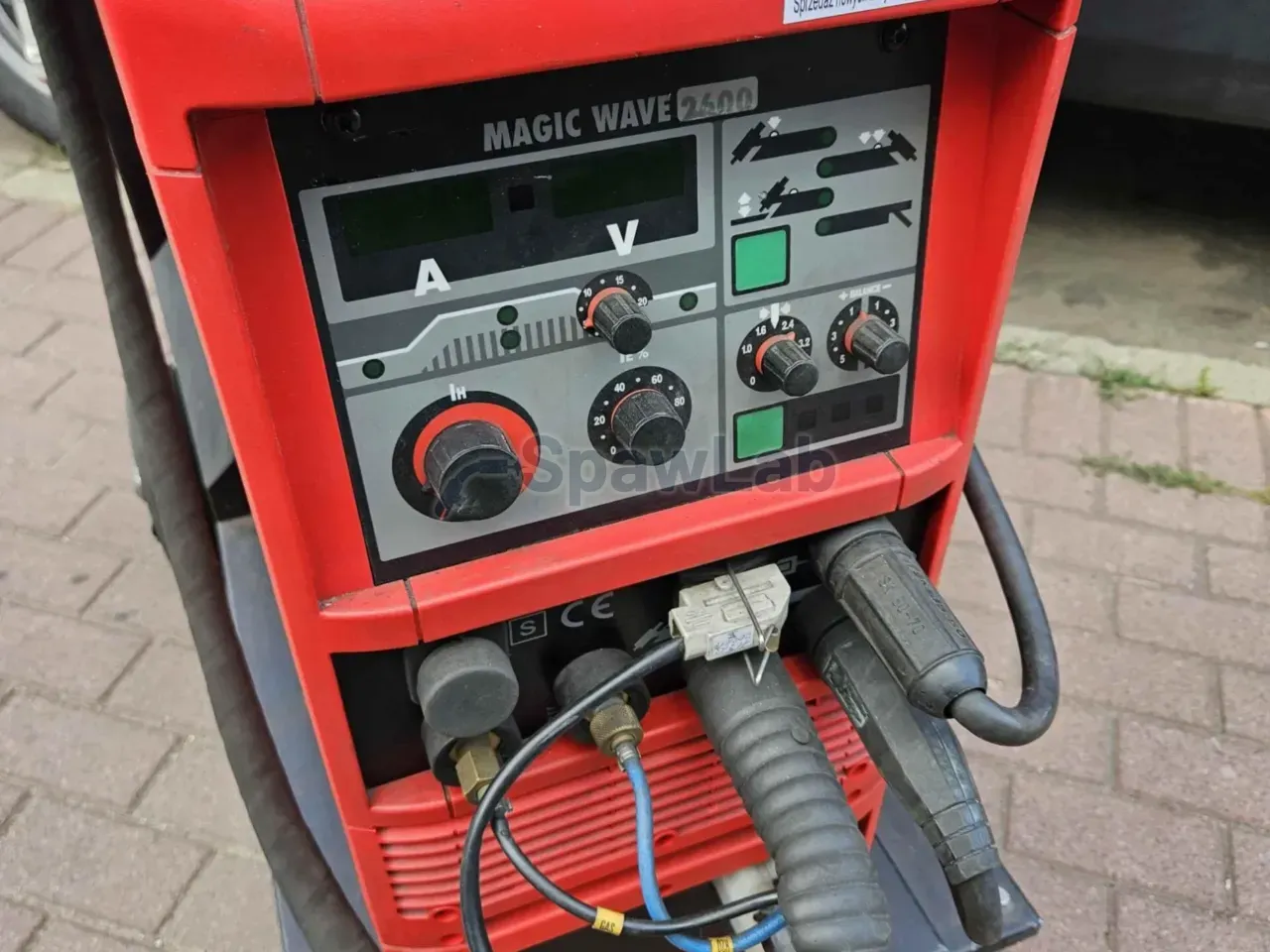

Sterowanie jest cyfrowe, z nastawą parametru co jeden amper. Panel pamięta 100 programów, więc powtarzalne detale robisz na tych samych ustawieniach, a zmiana technologii sprowadza się do wywołania numeru. Funkcja Hold zatrzymuje na wyświetlaczu ostatnie wartości prądu i napięcia po zgaszeniu łuku, co ułatwia sprawdzenie zgodności z instrukcją technologiczną. Czas wypływu gazu przed spawaniem i po nim dobiera procesor na podstawie ustawionego prądu, więc elektroda i stygnąca spoina są osłonięte, a gaz nie ucieka bez potrzeby.
W trybie prądu przemiennego wybierasz kształt fali spośród sinusa, kwadratu, trójkąta i przebiegu synchronicznego, a częstotliwością zawężasz albo poszerzasz łuk. Fala trójkątna wprowadza najmniej ciepła, więc bierzesz ją do bardzo cienkiego aluminium, fala kwadratowa daje największą stabilność przy dużych prędkościach spawania. Nad tym wszystkim pracuje Active Wave, czyli procesor sygnałowy liczący kształt fali na bieżąco, który wycisza łuk przemienny i wygładza zmianę biegunowości.
Prąd przemienny jest tu warunkiem pracy na aluminium. Półfala dodatnia zrywa warstwę tlenku gliny, która topi się dużo wyżej niż sam metal i bez usunięcia nie pozwala uzyskać przetopu, półfala ujemna wtapia w materiał. Balans między nimi ustawiasz zależnie od stopu i grubości, a kształt fali decyduje o tym, jak gwałtownie następuje przejście przez zero. Stąd bierze się hałas przy zwykłych inwerterach i stąd zysk z układu, który liczy przebieg na bieżąco.
Funkcja TAC zmienia tempo montażu. Zamiast klasycznego punktu z dodanym spoiwem, program pulsacyjny wprawia jeziorko w drgania, przez co krawędzie zlewają się ze sobą. Punkt jest mały, bez barw nalotowych, a strefa wpływu ciepła wąska, więc cienka blacha nie faluje przed właściwym spawaniem. Warunkiem jest dobre przygotowanie krawędzi, bo przy dużej szczelinie nie ma czego zlewać.
Funkcje i wyposażenie
- Chłodnica cieczy FK 2600 z pompą obiegową: odbiera ciepło z główki palnika, więc spawasz prądem 300 A bez przegrzewania osprzętu i bez uszkodzenia izolacji przewodu prądowego.

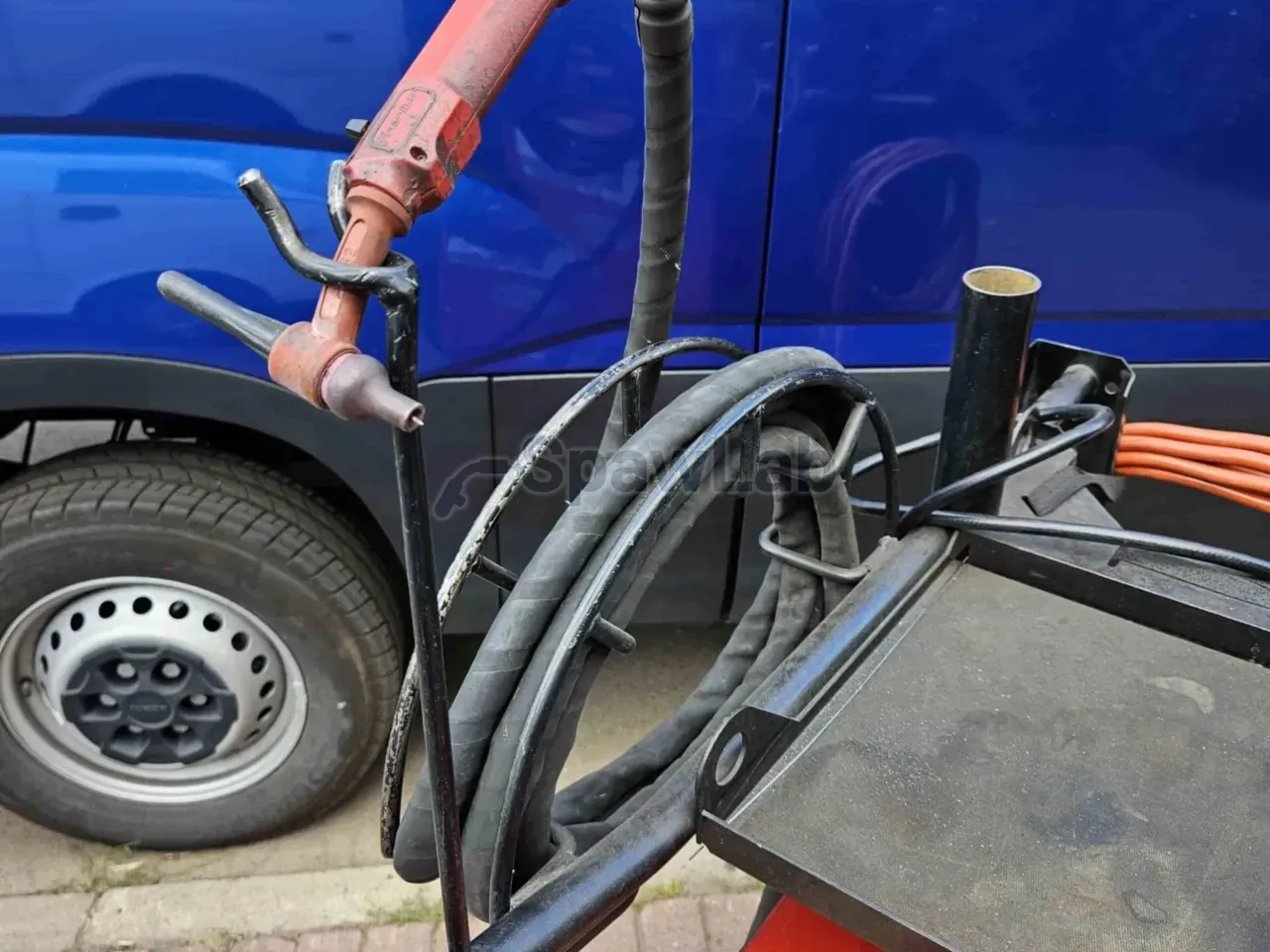

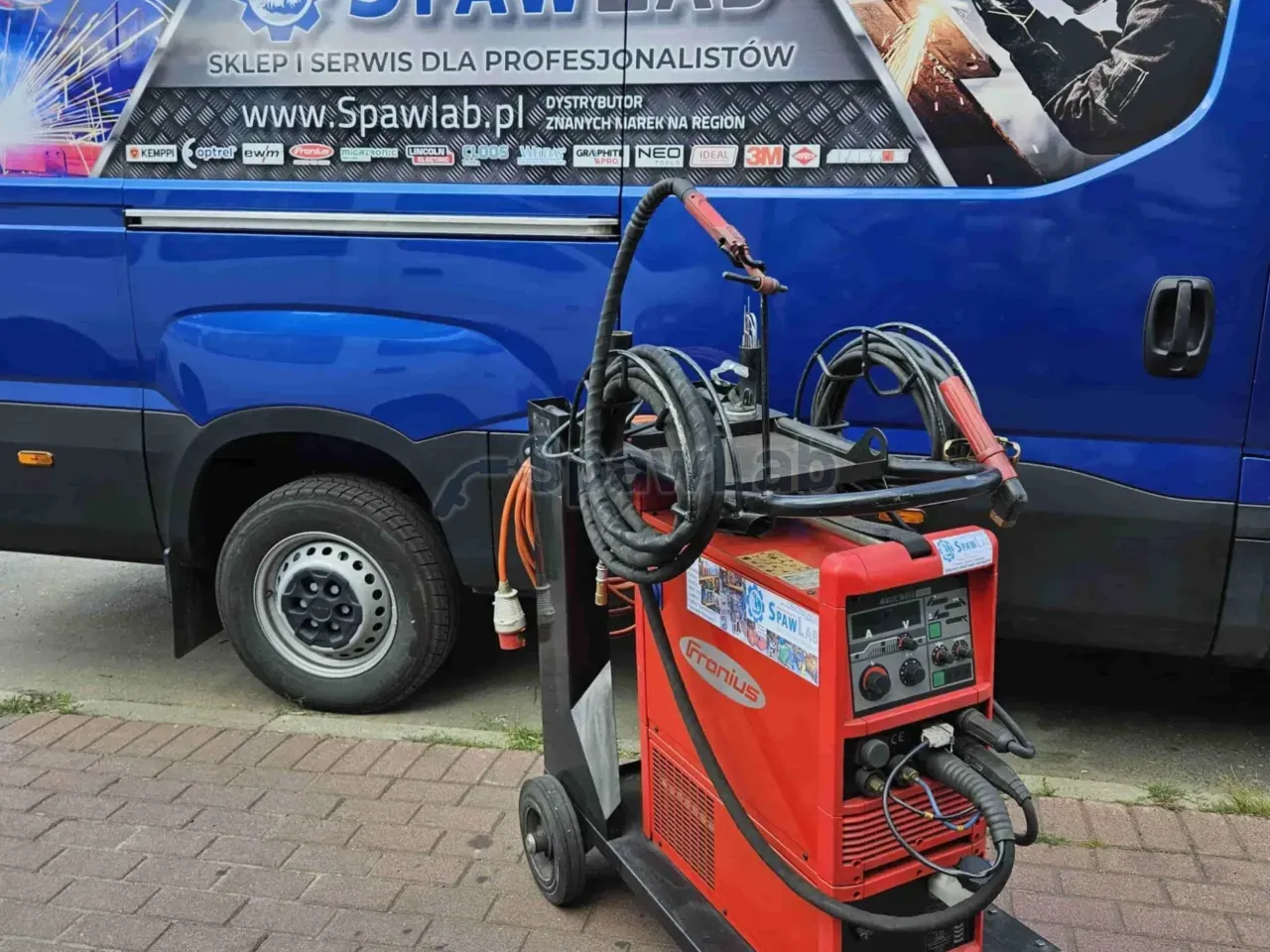

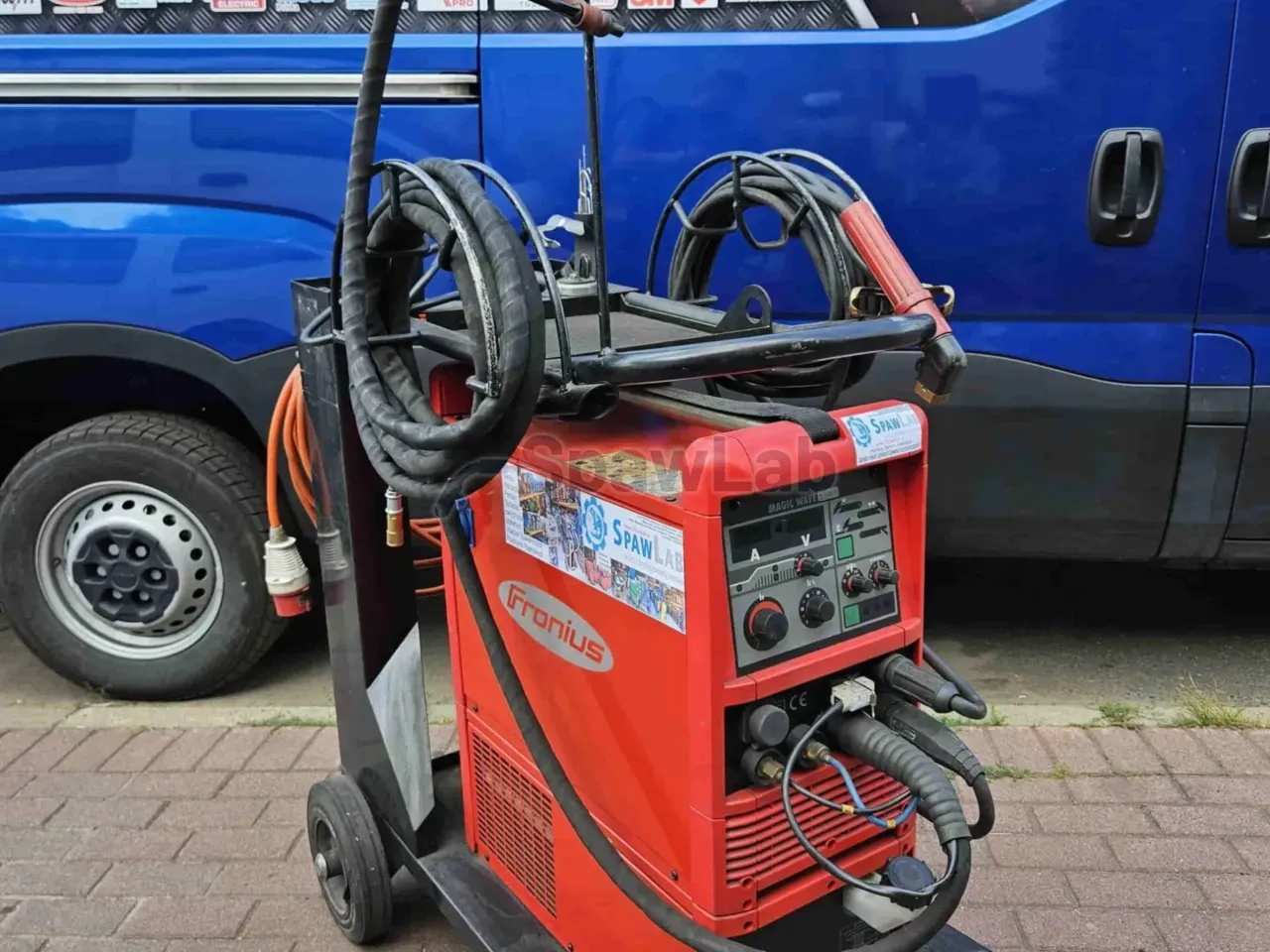

- Modułowa budowa na podwoziu jezdnym: źródło i chłodnicę przetaczasz razem po hali, mimo masy 150 kg, a szkielet konstrukcyjny osłania elektronikę inwertera przed uszkodzeniem mechanicznym przy przewożeniu między stanowiskami.
- Obudowa IP 23: chroni elektronikę przed pyłem szlifierskim, opadami i ciałami obcymi o średnicy powyżej 12 mm.
- Cyfrowe sterowanie mikroprocesorowe z nastawą co jeden amper i pamięcią 100 programów: powtarzalne parametry i szybkie przezbrojenie między detalami.
- Wybór kształtu fali AC, sinus, kwadrat, trójkąt i przebieg synchroniczny: dobierasz stabilność łuku, szerokość lica i ilość ciepła wprowadzonego w materiał.
- Regulacja częstotliwości AC: zawęża albo poszerza łuk, co zmienia głębokość wtopienia i szerokość spoiny.
- Active Wave: procesor sygnałowy liczy właściwy kształt fali na bieżąco, przez co łuk przemienny jest cichszy i stabilniejszy, a zajarzenie pewniejsze.
- Funkcja TAC do sczepiania: program pulsacyjny wprawia jeziorko w drgania i zlewa krawędzie, skracając czas punktu nawet o 50%, bez spoiwa i bez barw nalotowych.
- Automatyczne tworzenie kalotki: jednym przyciskiem na uchwycie formujesz kuliste zakończenie elektrody wolframowej, dobrane do jej średnicy wpisanej w menu. Powtarzalna kalotka skupia łuk od pierwszej sekundy i ogranicza ryzyko wtrąceń wolframowych w spoinie.
- Tryb MMA: elektroda otulona na tym samym źródle, przydatna przy naprawach, gdy osłona gazowa nie utrzyma się nad jeziorkiem.
- Zakres prądu od 3 do 300 A: dolny próg pozwala prowadzić łuk na bardzo cienkim detalu bez przepalenia, górny ciągnie grubsze ścianki.
- Funkcja Hold oraz automatyka czasu wypływu gazu: kontrola parametrów po ściegu i osłona jeziorka dobrana do prądu.
Dane techniczne
| Marka | Fronius |
|---|---|
| Typ | cyfrowe inwertorowe źródło TIG AC/DC z trybem MMA |
| Zakres prądu spawania | od 3 do 300 A |
| Cykl pracy 65% | 300 A |
| Cykl pracy 100% | 260 A |
| Zasilanie | 3 x 400 V |
| Chłodzenie | ciecz, chłodnica FK 2600 |
| Masa zestawu | 150 kg |
| Stopień ochrony | IP 23, ochrona przed ciałami obcymi powyżej 12 mm |
| Pamięć programów | 100 |
| Kształty fali AC | sinus, kwadrat, trójkąt, przebieg synchroniczny |
| Rodzaj prądu | AC/DC |
Co dostajesz
- źródło Fronius MagicWave 2600
- chłodnica cieczy FK 2600
- podwozie jezdne
Na co zwrócić uwagę
Zasilanie to 3 x 400 V. Cykl 65% przy 300 A daje sześć i pół minuty spawania w oknie dziesięciominutowym, praca bez limitu zaczyna się przy 260 A. Stopień ochrony IP 23 dopuszcza pracę w trudniejszych warunkach, ale nie oznacza odporności na zalanie.
Zestaw waży 150 kg i jeździ na podwoziu, więc do rozładunku potrzebujesz wózka, a stanowisko musi być na tyle szerokie, żeby zmieściła się cała rama. Chłodnica FK 2600 wymaga kontroli poziomu i czystości płynu, bo zanieczyszczony obieg zatyka się i przestaje odbierać ciepło z palnika. Do grubszego aluminium przygotuj mieszanki argonu z helem i uchwyt dobrany do prądu.
Podwozie jest szerokie, co przy ciasnym stanowisku bywa problemem, więc zmierz przejście, zanim zamówisz transport. Menu jest rozbudowane, ustawienie fali, częstotliwości i sekwencji wymaga wprawy, więc zaplanuj czas na przeszkolenie operatora. Kalotkę formujesz po wpisaniu właściwej średnicy elektrody, inaczej impuls będzie za mocny albo za słaby.
