Evolution Air ist das Gebläseatemschutzsystem (PAPR) von Böhler Welding als Komplettset ohne Helm. Die Einheit am Hüftgurt saugt Luft an, reinigt sie in zwei P R SL Filtern und leitet sie über den Schlauch in den Helm: 180-240 l/min in 6 Stufen, Klasse TH3 nach EN 12941. Die 7800 mAh Batterie reicht bis zu 14 h auf der niedrigsten Stufe.
Technische Spezifikation
| Artikelnummer | 77008 |
|---|---|
| Marke | Böhler Welding |
| Modell | Evolution Air, Komplettset ohne Helm |
| Luftstrom | 180-240 l/min (P R SL), 180-200 l/min (A1B1E1 P R SL), 6 Stufen |
| Schutzklasse (EN 12941) | TH3 P R SL, TH2-TH3 A1B1E1 P R SL |
| Filter | P R SL, optional A1B1E1 P R SL |
| Batteriekapazität | Li-Ion 7,4 V, 7800 mAh |
| Betriebsdauer mit Batterie | bis 14 h (niedrigste Stufe), 11 h (höchste) |
| Ladezeit | 8-9 h (Universal-Ladegerät) |
| Alarm | optisch, akustisch und Vibration unter 170 l/min |
| Gewicht | 1120 g mit Batterie und Filtern |
| Geräuschpegel | 65 dB |
| Betriebstemperatur | 0 bis +40 °C |
| Packungsinhalt | 1 Set |
| Normen | EN 12941 |
Für wen
- Besitzer von Böhler Welding Helmen der Air-Serie, die eine Luftzufuhr nachrüsten wollen.
- MIG/MAG-, WIG-, E-Hand-Schweißen und Schleifen in Hallen, in denen Rauch und Staub im Atembereich bleiben; mit Filtern A1B1E1 P R SL hält die Einheit auch Gase und Dämpfe zurück.
- Betriebe mit verschiedenen Helmen: Evolution Air ist mit den unten genannten Schweiß-, Schleif- und Laserhelmen zertifiziert.
Die Anleitung schließt aus: geschlossene, unbelüftete Behälter, Rohre und Kanäle, Luft mit weniger als 19,5 % Sauerstoff, explosionsgefährdete Bereiche und starken Wind.
Was den Gebläseatemschutz Evolution Air auszeichnet
- Luftstrom 180-240 l/min mit P R SL Filtern in 6 Stufen; die Tasten +/- wechseln die Stufe erst nach 2 s Halten.
- Ein Mikroprozessor regelt das Gebläse so, dass der Luftstrom bei zugesetzten Filtern und nachlassender Batterie nicht sinkt.
- Optischer, akustischer und Vibrationsalarm bei Luftstrom unter 170 l/min sowie optischer Alarm bei schwacher Batterie.
- Li-Ion-Batterie 7,4 V, 7800 mAh: bis 14 h auf der niedrigsten und 11 h auf der höchsten Stufe.
- Option Gasfilter A1B1E1 P R SL mit Aktivkohle: 180-200 l/min, Klasse TH2 oder TH3 je nach Helm.
- Der Schultergurt verlagert einen Teil des Gewichts der Einheit (1120 g mit Batterie und Filtern) vom Hüftgurt auf die Schultern.
- Die zwei Hauptfilter schrauben Sie von Hand ein, ohne Werkzeug; der Vorfilter ist eine Scheibe unter der Filterabdeckung.

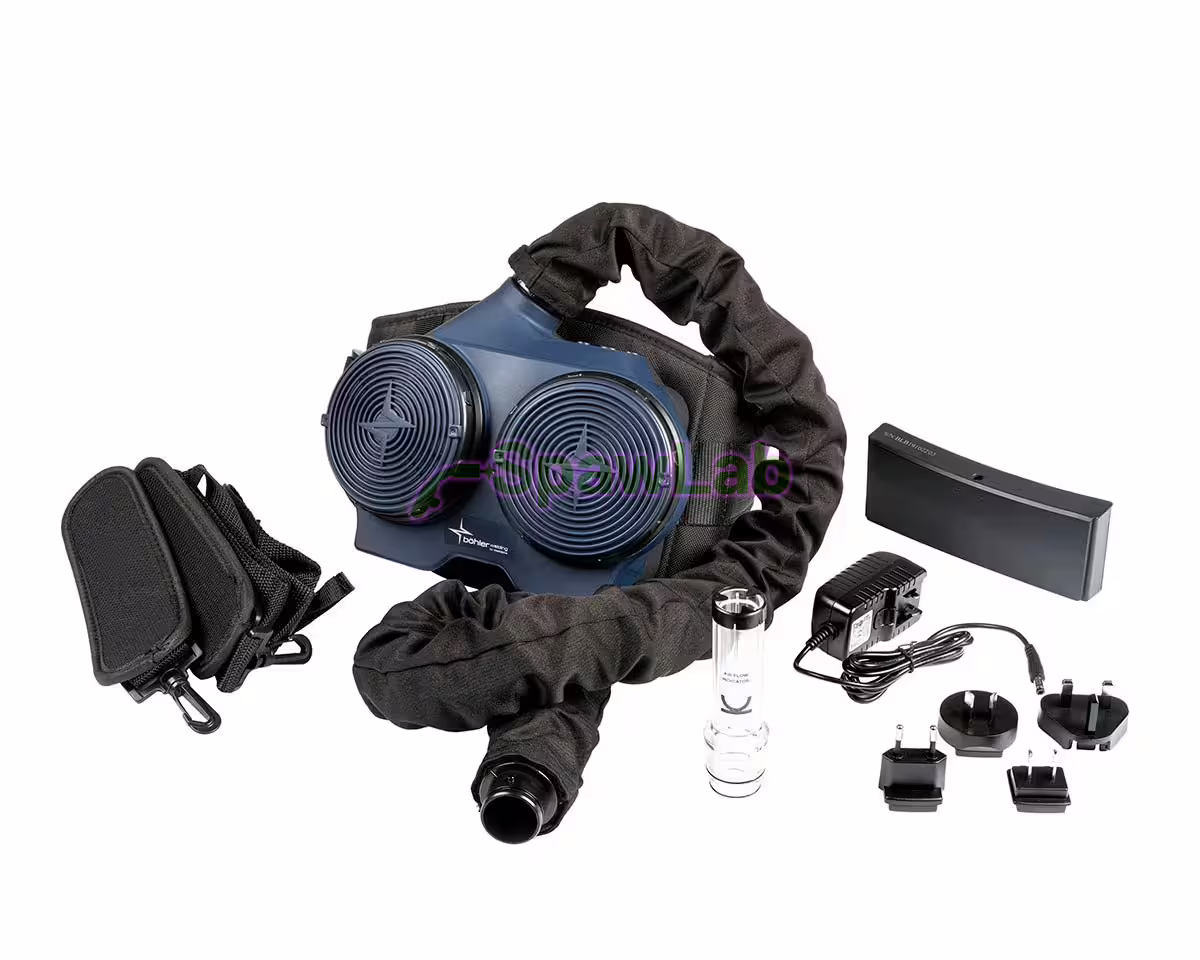

Lieferumfang
- Motoreinheit Evolution Air mit montierten Partikelfiltern P R SL, Vorfiltern, Funkenschutz und Filterabdeckungen
- Hochleistungsbatterie Li-Ion 7800 mAh
- Universal-Ladegerät
- Flexibler Luftschlauch
- Komfort-Hüftgurt
- Schultergurt
- Luftstromtester
- Bedienungsanleitung
Passend für
Mit Evolution Air zertifizierte Helme (Kopfumfang 535 bis 600 mm) und die Schutzklasse jeder Kombination:
- Böhler Welding Guardian 50M Air Schweißhelm für Gebläseatemschutz PAPR, Böhler Welding Guardian 50FM Air Klapp-Schweißhelm für Gebläseatemschutz PAPR, Böhler Welding Guardian 62 Air Schweißhelm für Gebläseatemschutz PAPR und Böhler Welding Guardian 62F Air Klapp-Schweißhelm für Gebläseatemschutz PAPR: Klasse TH3 mit P R SL Filtern, TH2 mit Filtern A1B1E1 P R SL
- Böhler Welding Evolution Vision 65F Air Klapp-Schweißhelm für Gebläseatemschutz PAPR und Böhler Welding Evolution Vision 65FM Air Klapp-Schweißhelm mit Auto-Shade für Gebläseatemschutz PAPR: TH3 mit beiden Filterarten
- Böhler Welding Evolution V80 Air Schweißhelm für das Gebläseatemschutzsystem Evolution Air und Böhler Welding Evolution V80M Air Schweißhelm mit Auto-Shade für das Gebläseatemschutzsystem Evolution Air: TH3 mit beiden Filterarten
- Böhler Welding Big Vision Air Schleifvisier für Gebläseatemschutz PAPR: Schleifvisier, TH3 mit beiden Filterarten
- Böhler Welding Laser Guard Air Laser- und Hybridschweißhelm für Gebläseatemschutz PAPR: Helm für Laser- und Lichtbogenschweißen, TH3 mit beiden Filterarten
Verschleiß- und Ersatzteile
- Böhler Welding Partikelfilter P R SL Evolution Air (4 Stück): Hauptfilter, höchstens 2 Wochen oder 90 h im Einsatz (maßgeblich ist der längere Zeitraum)
- Böhler Welding Gasfilter A1B1E1 P R SL Evolution Air (2 Stück): Gasfilter anstelle von P R SL, paarweise zu wechseln, spätestens 6 Monate nach dem Öffnen
- Vorfilter Böhler Welding Vorfilter Evolution Air (20 Stück), Böhler Welding Vorfilter Evolution Air (40 Stück) und der Geruchs-Vorfilter Böhler Welding Geruchs-Vorfilter Evolution Air (6 Stück) verlängern die Lebensdauer des Hauptfilters
- Böhler Welding Funkenschutz Evolution Air (2 Stück) und Böhler Welding Filterabdeckung Evolution Air (2 Stück): Funkenschutz und Filterabdeckungen
- Batterien: Böhler Welding Hochleistungsakku 7800 mAh Evolution Air, Guardian Air mit dem Böhler Welding Universal-Ladegerät PAPR Evolution Air, Guardian Air oder die schnellladende Böhler Welding Schnelllade-Akku 7800 mAh Evolution Air, Guardian Air, die das Böhler Welding Schnellladegerät PAPR für den Schnelllade-Akku Evolution Air, Guardian Air benötigt
- Schläuche Böhler Welding flexibler Luftschlauch FLEX bis 180 cm Evolution Air, Guardian Air und Böhler Welding Standard-Luftschlauch 100 cm Evolution Air, Guardian Air, Supplied Air, Überzüge Böhler Welding Schlauchüberzug bis 120 cm Evolution Air, Guardian Air und Böhler Welding Schlauchüberzug bis 180 cm Evolution Air, Guardian Air, O-Ringe Böhler Welding O-Ring für Luftschläuche PAPR (20 Stück)
- Gurte Böhler Welding Komfort-Hüftgurt PAPR Evolution Air, Guardian Air und Böhler Welding Leder-Hüftgurt PAPR Evolution Air, Guardian Air, Verlängerung Böhler Welding Hüftgurt-Verlängerung 265 mm PAPR, Supplied Air, Schultergurt Böhler Welding Schultergurt PAPR Evolution Air, Guardian Air, Supplied Air, Luftstromtester Böhler Welding Kugel-Rotameter, Luftstromtester für PAPR und Supplied Air
- Gesichtsabdichtungen passend zum Helm: Böhler Welding Gesichtsabdichtung Guardian 50M Air, 50FM Air, 62 Air, 62F Air, Big Vision Air für Guardian Air und Big Vision Air, Böhler Welding Gesichtsabdichtung Evolution Vision 65F Air, 65FM Air für Evolution Vision 65 Air, Böhler Welding Gesichtsabdichtung Evolution V80 Air, V80M Air für Evolution V80 Air
- Ersatz-Motoreinheit: Böhler Welding Motoreinheit Evolution Air, PAPR-Gebläse ohne Filter
Zum Start bestellen Sie dazu: Böhler Welding Partikelfilter P R SL Evolution Air (4 Stück), Böhler Welding Vorfilter Evolution Air (20 Stück) und Böhler Welding Hochleistungsakku 7800 mAh Evolution Air, Guardian Air.
Weitere Systeme und Sets mit Helm finden Sie in der Kategorie Frischluftsysteme.
Normen und Zertifikate
EN 12941:1998+A1:2003+A2:2008, Klasse TH3 P R SL sowie TH2-TH3 A1B1E1 P R SL, Nennschutzfaktor 500. CE- und UKCA-Kennzeichnung. Herstellergarantie: 24 Monate auf die Gebläseeinheit, 6 Monate auf die Batterie. Spawlab ist autorisierter Vertriebs- und Servicepartner von Böhler Welding in Polen. Wartung, Reparatur und Ersatzteile: Spawlab Service in Krotoszyn.
Dokumente zum Herunterladen
- Bedienungsanleitung Evolution Air (PDF, mehrsprachig)
- Anleitung Partikelfilter P R SL Evolution Air (PDF, mehrsprachig)
- Anleitung Gasfilter A1B1E1 P R SL (PDF, mehrsprachig)
- Datenblatt Evolution Air und Evolution V80 Air Kit, 2026 (PDF, Deutsch)
- Katalog PSA und Schweißzubehör 2023/24 (PDF, Deutsch)
Häufige Fragen
Passt Evolution Air zu meinem Helm?
Es passt zu den oben genannten Böhler Welding Helmen der Air-Serie mit Gesichtsabdichtung. Einen normalen Helm können Sie nicht anschließen, und die Filter sitzen nicht am Helm, sondern in der Einheit.
Evolution Air oder Guardian Air?
Das Böhler Welding Guardian Air Gebläseatemschutz PAPR, Komplettset mit Filter ist leichter (870 g statt 1120 g) und reicht, wenn Sie sich vor Partikeln und Aerosolen schützen. Bei Evolution Air zahlen Sie für bis 240 l/min statt 220 l/min, eine 7800 mAh Batterie für 14 h statt 5200 mAh für 8 h, Vibrationsalarm und die Möglichkeit, mit Gasfiltern A1B1E1 P R SL zu arbeiten. Beide Einheiten haben Klasse TH3 nach EN 12941.
Wie bereite ich die Batterie auf den Einsatz vor?
Vor dem ersten Einsatz das System vollständig entladen und die Batterie 16 h laden. Danach lädt das Universal-Ladegerät sie in 8 bis 9 h und schaltet auf Erhaltungsladung. Für zwei Schichten bestellen Sie eine zweite Batterie Böhler Welding Hochleistungsakku 7800 mAh Evolution Air, Guardian Air dazu.
