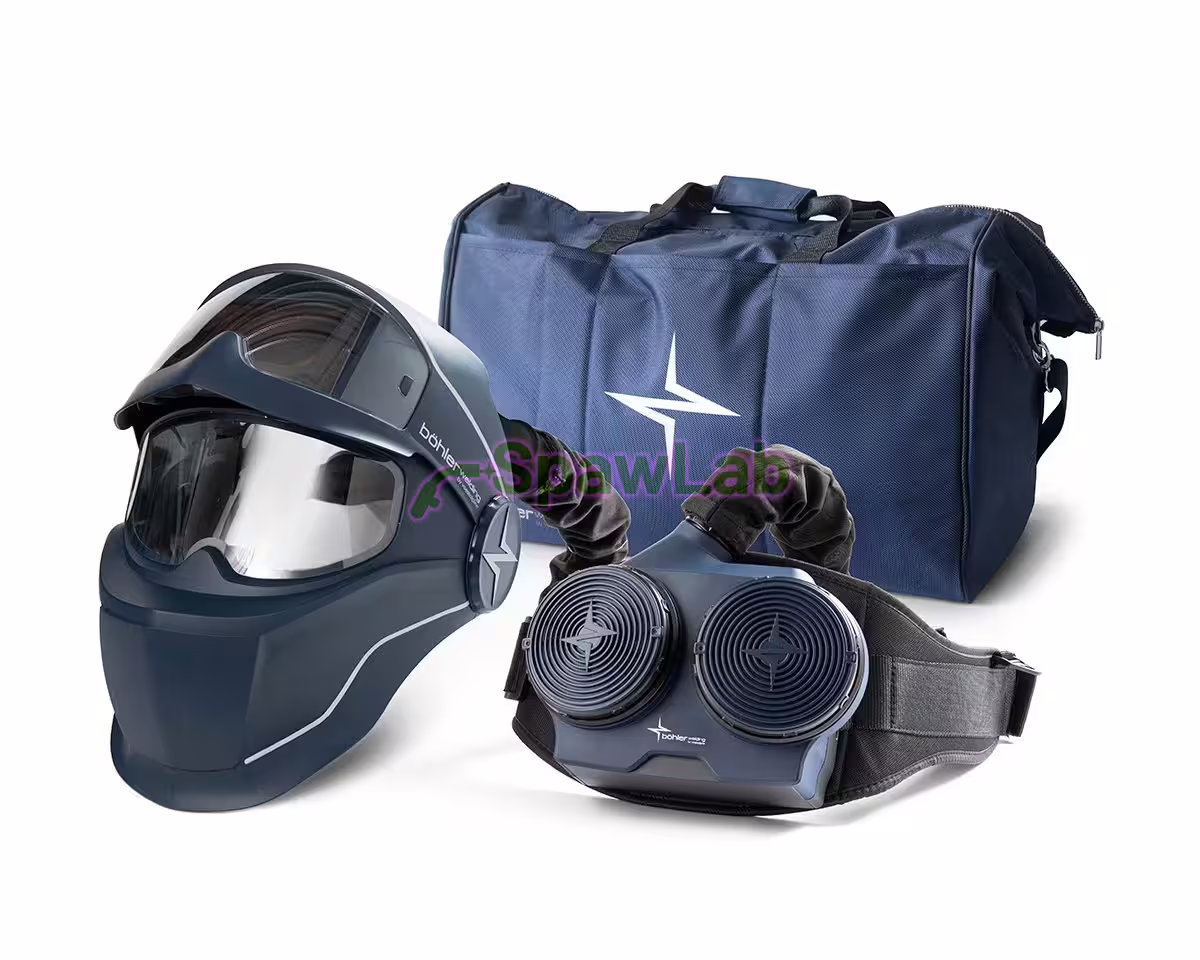

Das Evolution Vision 65FM Air Kit ist für alle, die die Schutzstufe nicht ständig nachstellen wollen: Im AUTO-Modus passt die Kassette des Helms Evolution Vision 65FM Air die Schutzstufe selbst an die Lichtbogenintensität an. Zum Set gehören außerdem der Gebläseatemschutz Evolution Air (PAPR) und eine blaue Evolution Tasche. Sichtfeld 65 x 96 mm, optische Klasse 1/1/1/1 nach EN 379, Schleifvisier 180 x 90 mm unter der hochklappbaren Kassette und 180-240 l/min Luft in Klasse TH3 nach EN 12941, auch mit Gasfiltern.
Technische Spezifikation
| Artikelnummer | 87437 |
|---|---|
| Marke | Böhler Welding |
| Modell | Evolution Vision 65FM Air Kit |
| Typ | PAPR-Set: Helm Evolution Vision 65FM Air, Klapphelm (matt blau), Gebläseeinheit Evolution Air |
| Schutzstufen (DIN) | 3 / 4-8 / 9-14, AUTO-Modus +/- 2 |
| Sichtfeld der Kassette | 65 x 96 mm, Schleifvisier 180 x 90 mm |
| Optische Klasse (EN 379) | 1/1/1/1 |
| Luftstrom | 180-240 l/min (P R SL), 180-200 l/min (A1B1E1 P R SL), 6 Stufen |
| Schutzklasse (EN 12941) | TH3 P R SL, TH3 A1B1E1 P R SL |
| Batteriekapazität | Li-Ion 7800 mAh, schnellladend |
| Betriebsdauer mit Batterie | bis 14 h (niedrigste Stufe), 11 h (höchste) |
| Alarm | optisch, akustisch und Vibration unter 170 l/min |
| Gewicht | Gebläseeinheit 1120 g mit Batterie und Filtern |
| Packungsinhalt | 1 Set |
| Normen | EN 12941, EN 175 B, EN 379, EN 166 B |
Für wen
- Wechselnde Ströme und Verfahren in einer Schicht: Der AUTO-Modus stellt die Schutzstufe selbst ein, wenn Sie die Aufgabe wechseln.
- Schleifen zwischen den Lagen, ohne den Helm abzunehmen: Unter der hochgeklappten Kassette liegt ein Visier 180 x 90 mm.
- Gase und Dämpfe in der Halle: Mit Filtern A1B1E1 P R SL bleibt das Set in Klasse TH3.
Der Helm ist nicht für Laser- oder Acetylenschweißen bestimmt. Evolution Air erzeugt keine Luft, sondern filtert sie. Deshalb arbeiten Sie damit nicht in geschlossenen Behältern und Kanälen ohne Belüftung, bei Sauerstoffmangel (unter 19,5 %), in explosionsgefährdeten Bereichen oder bei starkem Wind.
Was das Evolution Vision 65FM Air Kit auszeichnet
- AUTO-Modus: Die Kassette passt die Schutzstufe an die Lichtbogenintensität an, Sie korrigieren das Ergebnis um 2 Stufen nach oben oder unten.
- Manuelle Modi CUT DIN 4-8 und WELD DIN 9-14, Hellstufe DIN 3, Sichtfeld 65 x 96 mm, UHD-Display.
- Schleifvisier 180 x 90 mm unter der hochklappbaren Kassette, die Sie schnell zur Reinigung herausnehmen.
- Kopfband Evolution Vision mit 4 Ausgleichsbändern und 3 Einstellbändern, Umfangsverstellung per Drehknopf sowie Höhen- und Neigungsverstellung.
- Klasse TH3 nach EN 12941 mit P R SL Filtern (180-240 l/min) und A1B1E1 P R SL (180-200 l/min).
- Die Elektronik der Einheit hält den Luftstrom trotz zugesetzter Filter; unter 170 l/min warnt sie mit Licht, Ton und Vibration.
- 7800 mAh Batterie mit Schnellladung: 14 h auf der niedrigsten und 11 h auf der höchsten Gebläsestufe.
Lieferumfang
- Klapphelm Evolution Vision 65FM Air (matt blau) mit Blendschutzkassette, Schleifvisier, Gesichtsabdichtung und Luftkanalanschluss
- Gebläseeinheit Evolution Air mit montierten Partikelfiltern P R SL, Vorfiltern, Funkenschutz und Filterabdeckungen
- Hochleistungsbatterie Li-Ion 7800 mAh, schnellladend
- Ladegerät
- Flexibler Luftschlauch
- Komfort-Hüftgurt und Schultergurt
- Luftstromtester
- 2 Vorsatzscheiben, 2 Schleifvisiere, 20 Vorfilter und 1 ADF-Ersatzbatterie
- Evolution Tasche (blau)
- Bedienungsanleitung
Verschleiß- und Ersatzteile
Für die Gebläseeinheit Evolution Air
- Böhler Welding Partikelfilter P R SL Evolution Air (4 Stück): Hauptfilter, höchstens 2 Wochen oder 90 h im Einsatz (maßgeblich ist der längere Zeitraum)
- Böhler Welding Gasfilter A1B1E1 P R SL Evolution Air (2 Stück): Gasfilter anstelle von P R SL, paarweise zu wechseln, spätestens 6 Monate nach dem Öffnen
- Vorfilter Böhler Welding Vorfilter Evolution Air (20 Stück), Böhler Welding Vorfilter Evolution Air (40 Stück) und der Geruchs-Vorfilter Böhler Welding Geruchs-Vorfilter Evolution Air (6 Stück) verlängern die Lebensdauer des Hauptfilters
- Böhler Welding Funkenschutz Evolution Air (2 Stück) und Böhler Welding Filterabdeckung Evolution Air (2 Stück): Funkenschutz und Filterabdeckungen
- Batterien: Böhler Welding Hochleistungsakku 7800 mAh Evolution Air, Guardian Air mit dem Böhler Welding Universal-Ladegerät PAPR Evolution Air, Guardian Air oder die schnellladende Böhler Welding Schnelllade-Akku 7800 mAh Evolution Air, Guardian Air, die das Böhler Welding Schnellladegerät PAPR für den Schnelllade-Akku Evolution Air, Guardian Air benötigt
- Schläuche Böhler Welding flexibler Luftschlauch FLEX bis 180 cm Evolution Air, Guardian Air und Böhler Welding Standard-Luftschlauch 100 cm Evolution Air, Guardian Air, Supplied Air, Überzüge Böhler Welding Schlauchüberzug bis 120 cm Evolution Air, Guardian Air und Böhler Welding Schlauchüberzug bis 180 cm Evolution Air, Guardian Air, O-Ringe Böhler Welding O-Ring für Luftschläuche PAPR (20 Stück)
- Gurte Böhler Welding Komfort-Hüftgurt PAPR Evolution Air, Guardian Air und Böhler Welding Leder-Hüftgurt PAPR Evolution Air, Guardian Air, Verlängerung Böhler Welding Hüftgurt-Verlängerung 265 mm PAPR, Supplied Air, Schultergurt Böhler Welding Schultergurt PAPR Evolution Air, Guardian Air, Supplied Air, Luftstromtester Böhler Welding Kugel-Rotameter, Luftstromtester für PAPR und Supplied Air
Für den Helm Evolution Vision 65FM Air
- Böhler Welding Vorsatzscheibe Evolution Vision 65F, 65FM, V80, V80M (5 Stück): Vorsatzscheiben
- Böhler Welding Innenscheibe Evolution Vision 65F, 65FM (2 Stück): Innenscheiben; zum Wechsel dient der Böhler Welding Saugnapf für Innenscheibe Guardian, Evolution, Laser Guard (2 Stk.)
- Böhler Welding ADF Kassette Evolution Vision 65FM Auto-Shade: Ersatzkassette ohne Batterie; Batterie Böhler Welding Batterie ADF CR2450 Guardian, Evolution Vision, Evolution V80, Laser Guard
- Böhler Welding Schleifvisier Evolution Vision 65F, 65FM (2 Stück): Schleifvisiere
- Böhler Welding Klappelement Evolution Vision 65FM (blau matt) und Böhler Welding Sprungfederset Evolution Vision 65 (2 Federn, 2 Federarme): Klappteil (matt blau) sowie Satz mit 2 Federn und 2 Armen
- Böhler Welding Gesichtsabdichtung Evolution Vision 65F Air, 65FM Air und Böhler Welding Luftkanalanschluss Evolution Vision 65F Air, 65FM Air: Gesichtsabdichtung und Luftkanalanschluss
- Böhler Welding Kopfband Evolution Vision 65F, 65FM, V80, V80M und Böhler Welding Schweißband Evolution Vision 65F, 65FM, V80, V80M: Kopfband und Schweißband
- Böhler Welding Evolution Bag Tasche für Helm und PAPR-System, blau: Evolution Tasche (blau) als Ersatz
- Vergrößerungslinsen: Böhler Welding Vergrößerungslinse (Dioptrie) +1,0 für Schweißhelme, Böhler Welding Vergrößerungslinse (Dioptrie) +1,5 für Schweißhelme, Böhler Welding Vergrößerungslinse (Dioptrie) +2,0 für Schweißhelme, Böhler Welding Vergrößerungslinse (Dioptrie) +2,5 für Schweißhelme
Zum Start bestellen Sie dazu: Böhler Welding Partikelfilter P R SL Evolution Air (4 Stück), Böhler Welding Vorfilter Evolution Air (20 Stück) und für zwei Schichten Böhler Welding Schnelllade-Akku 7800 mAh Evolution Air, Guardian Air mit Böhler Welding Schnellladegerät PAPR für den Schnelllade-Akku Evolution Air, Guardian Air.
Weitere Helme mit Frischluftanschluss finden Sie in der Kategorie Helme mit Frischluft.
Normen und Zertifikate
System Evolution Air: EN 12941:1998+A1:2003+A2:2008, mit dem Helm Evolution Vision 65FM Air Klasse TH3 mit P R SL und A1B1E1 P R SL Filtern, Nennschutzfaktor 500, zu 99,8 % partikelfreie Luft. Helm: EN 175 B, Kassette: EN 379 (Klasse 1/1/1/1), Scheiben: EN 166 B. Die Gebläseeinheit trägt CE- und UKCA-Kennzeichnung. Spawlab ist autorisierter Vertriebs- und Servicepartner von Böhler Welding in Polen. Wartung und Ersatzteile: Spawlab Service in Krotoszyn.
Dokumente zum Herunterladen
- Bedienungsanleitung Evolution Air (PDF, mehrsprachig)
- Bedienungsanleitung Evolution Vision 65F und 65FM (PDF, mehrsprachig)
- Datenblatt Evolution Air und Evolution V80 Air Kit, 2026 (PDF, Deutsch)
- Katalog PSA und Schweißzubehör 2023/24 (PDF, Deutsch)
Häufige Fragen
Wie funktioniert der AUTO-Modus?
Die Kassette Evolution Vision 65FM misst die Lichtbogenintensität und stellt die Schutzstufe selbst ein. Das Ergebnis verschieben Sie um 2 Stufen nach oben oder unten, und mit der Taste MODE kehren Sie jederzeit zu den manuellen Modi WELD (DIN 9-14) und CUT (DIN 4-8) zurück.
Wofür zahle ich mehr als beim 65F Air Kit, und wie unterscheidet sich das V80M Air Kit?
Vom Böhler Welding Evolution Vision 65F Air Kit, Klapphelm mit Gebläseatemschutz Evolution Air unterscheidet es sich durch die Kassette mit AUTO-Modus und die matte Schale; Einheit, Tasche und Ersatzteile sind gleich. Das Böhler Welding Evolution V80M Air Kit, Auto-Shade-Schweißhelm mit Gebläseatemschutz Evolution Air hat ein größeres Sichtfeld (124 x 80 mm statt 65 x 96 mm) und eine Batterie mit 3 h Ladezeit, aber kein Schleifvisier unter einer hochklappbaren Kassette.
Schützt das Set vor Gasen?
Ja, wenn Sie die P R SL Filter durch ein Paar Böhler Welding Gasfilter A1B1E1 P R SL Evolution Air (2 Stück) ersetzen. A1B1E1 P R SL hält organische Dämpfe mit Siedepunkt über 65 °C, anorganische und saure Gase wie Schwefeldioxid sowie Partikel zurück. Mit dem Evolution Vision 65FM Air bleibt die Klasse TH3 bei 180-200 l/min.
Welche zweite Batterie soll ich bestellen?
Denselben Typ wie im Set, also die schnellladende Böhler Welding Schnelllade-Akku 7800 mAh Evolution Air, Guardian Air, die nur mit dem Schnellladegerät Böhler Welding Schnellladegerät PAPR für den Schnelllade-Akku Evolution Air, Guardian Air geladen wird. Die Standardbatterie Böhler Welding Hochleistungsakku 7800 mAh Evolution Air, Guardian Air passt ebenfalls, lädt aber 8 bis 9 h mit dem Böhler Welding Universal-Ladegerät PAPR Evolution Air, Guardian Air.
