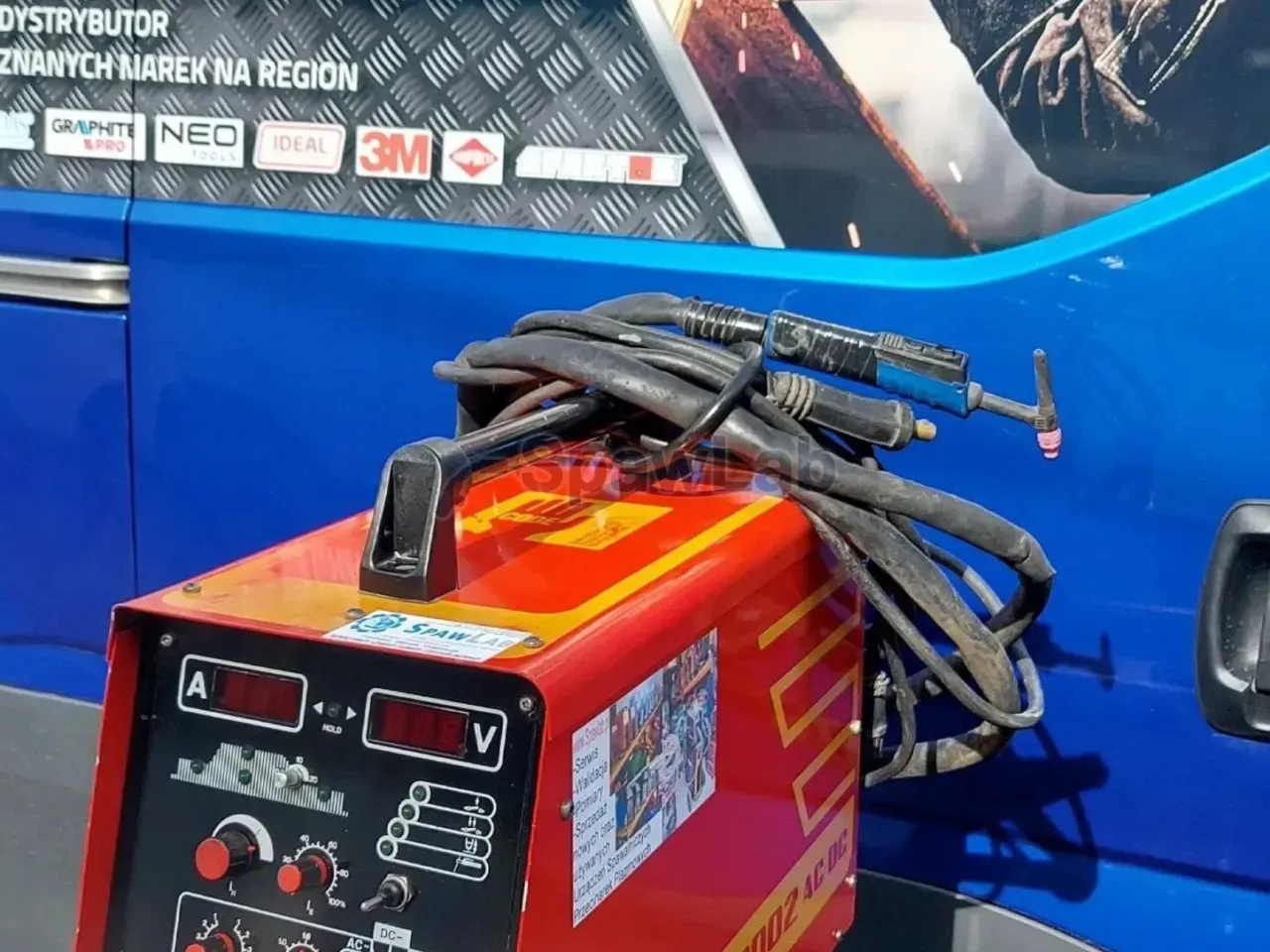

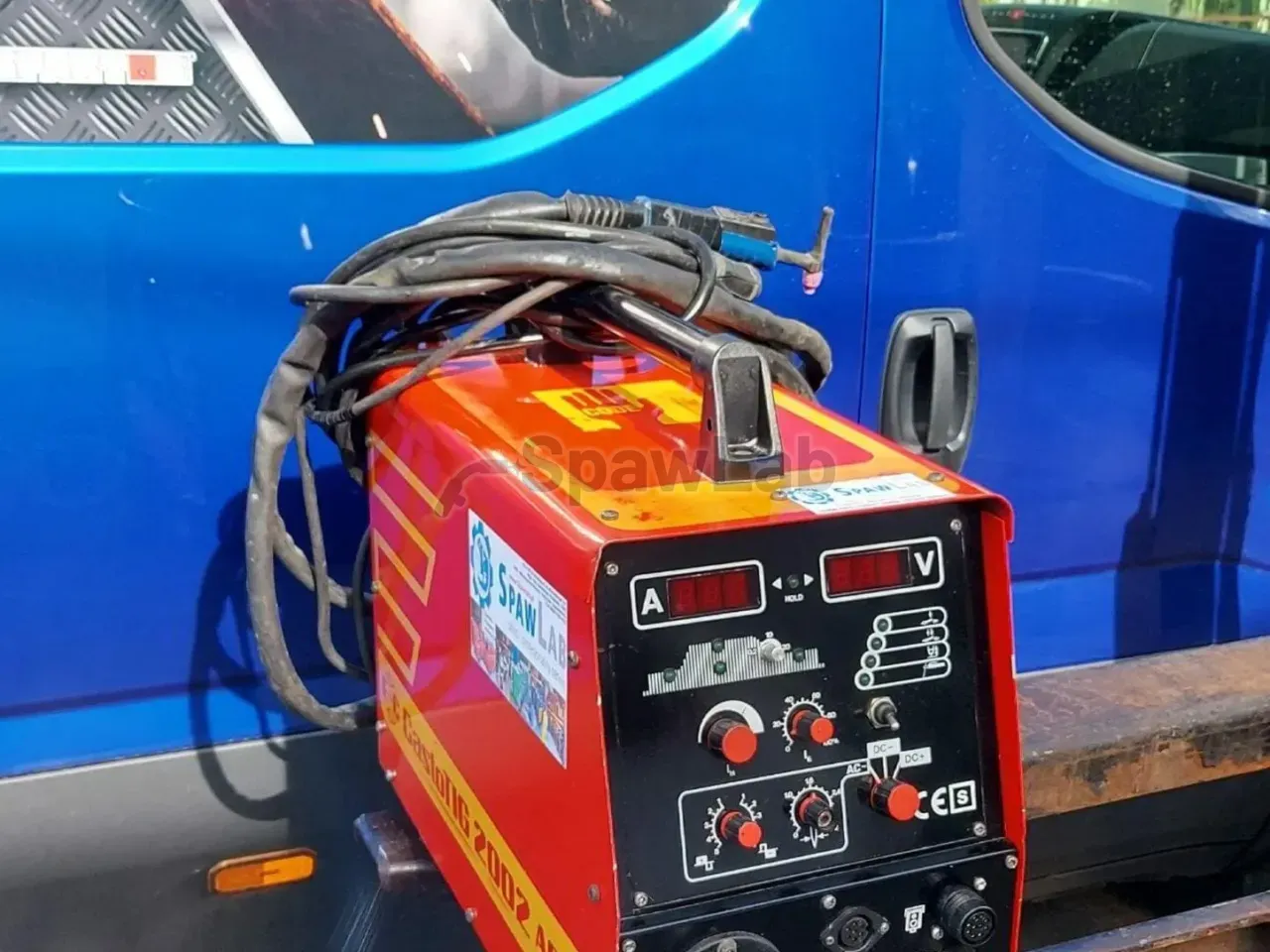

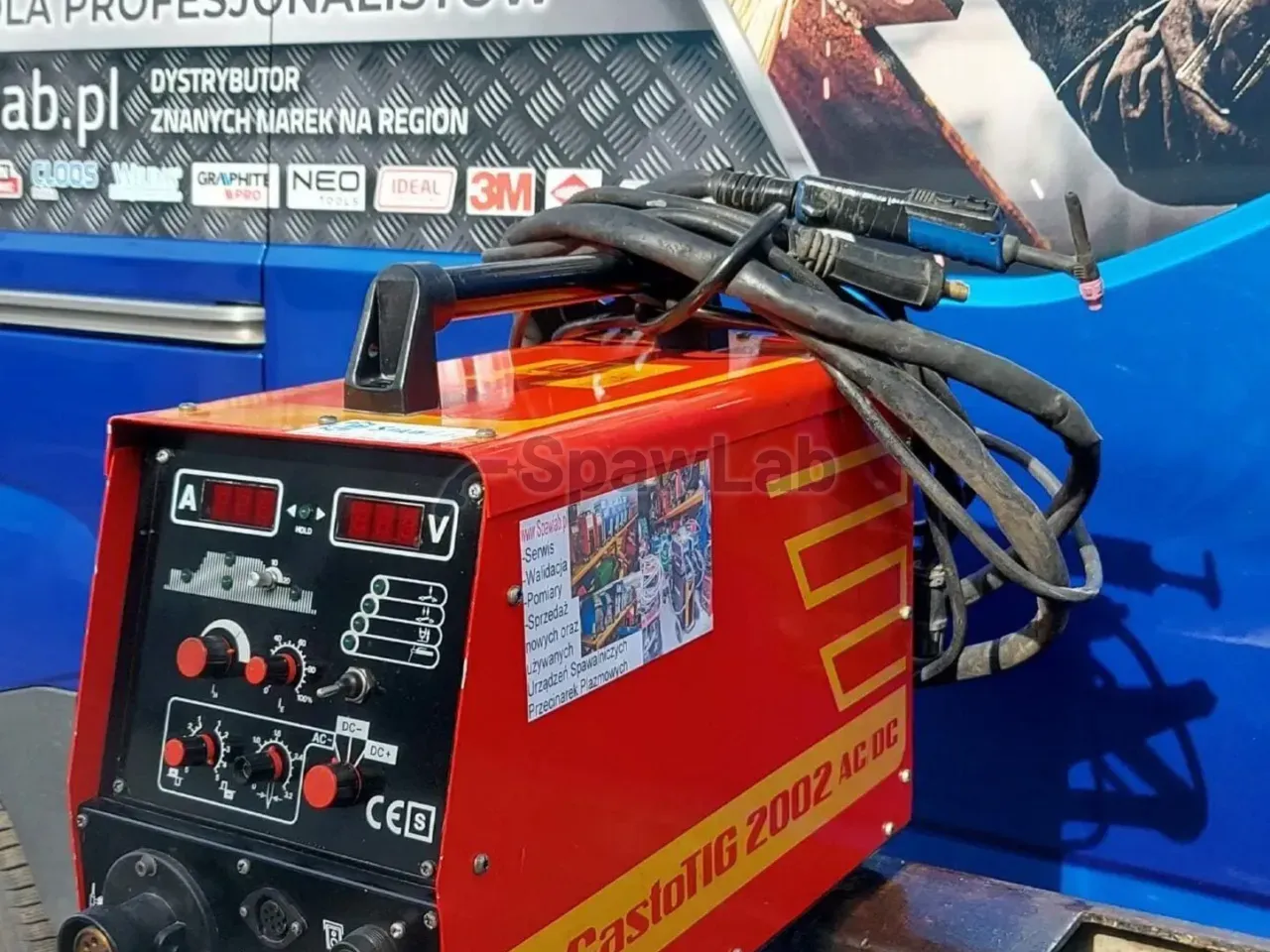

Das Castolin Castotig 2002 ist eine einphasige WIG-Inverter-Stromquelle AC/DC mit einem Strom von 3 bis 200 A, gebaut auf derselben Konstruktion wie die Fronius MagicWave 2000. Die Versorgung nimmt sie aus einer Steckdose mit 230 V, bei 200 A arbeitet sie mit 35 % Einschaltdauer und bei 140 A mit 100 %. Sie haben die Regelung von Balance und Frequenz des Wechselstroms, den Puls sowie zwei Arten der Zündung: berührungslos mit HF und mit Kontakt als Lift-Arc.
Wofür diese Maschine gedacht ist
Die erste Aufgabe dieser Stromquelle ist das Schweißen von Aluminium und seinen Legierungen mit Wechselstrom. Die Schicht aus Aluminiumoxid an der Oberfläche schmilzt weit höher als das Metall selbst, der Lichtbogen muss sie also zuerst aufbrechen. Die positive Phase des Wechselstroms reinigt die Oberfläche, die negative bringt den Werkstoff zum Schmelzen, und die Regelung der Balance stellt das Verhältnis zwischen beiden ein. Frisches, sauberes Blech führen Sie anders als einen alten Guss mit Ablagerungen und Ölspuren, und genau dafür ist diese Einstellung da. Die Regelung der Frequenz des Wechselstroms ändert die Breite der Lichtbogensäule: eine höhere Frequenz bündelt sie auf einen schmalen Punkt und erleichtert das Schweißen in Ecken und Spalten, eine niedrigere verteilt die Wärme breiter an flachen Verbindungen.
Mit Gleichstrom schweißen Sie die Werkstoffe, die die Unterlagen nennen: Edelstähle, Schwarzstähle, Titan und Magnesiumlegierungen. Die untere Schwelle von 3 A reicht hinunter zu dünnen Blechen, Röhrchen und kleinen Teilen, wo die Dosierung der Wärme zählt und nicht die Leistungsreserve. Der Puls teilt die Energie in Impulse auf, dadurch halten Sie das Schmelzbad auf dünnem Werkstoff und in Zwangslagen leichter, und der Verzug nach dem Schweißen fällt geringer aus. Die oberen 200 A genügen für dickere Querschnitte in Aluminium und für übliche Reparaturen an Stahlteilen. Die Zündung Lift-Arc bleibt für Situationen, in denen neben dem Arbeitsplatz Elektronik arbeitet, die auf hohe Frequenz empfindlich ist, denn der Start mit Kontakt erzeugt keine Störungen.
Die Maschine geht in Werkstätten, die Maschinenteile instand setzen, Abgasanlagen bauen und Aluminiumkonstruktionen schweißen. Die einphasige Versorgung mit 230 V öffnet Arbeiten beim Kunden, in einer kleinen Werkstatt und auf der Baustelle, ohne Kraftanschluss. Die Unterlagen nennen den Betrieb an einer Absicherung mit 16 A, die Stromquelle stecken Sie also in einen üblichen Werkstattstromkreis. Das ist ein Gerät für Aufgaben, bei denen die Sauberkeit der Naht und die Kontrolle über die Wärme zählen und nicht das Tempo einer Serienfertigung.
Funktionen und Ausstattung
- Strombereich von 3 bis 200 A: Die untere Schwelle bedient dünne Bleche und Metallfolien, die obere dickere Querschnitte aus Aluminium und Stahl.
- HF-Zündung: Den Lichtbogen zünden Sie, ohne mit der Elektrode den Werkstoff zu berühren, das Wolfram bleibt also sauber und hinterlässt keine Einschlüsse in der Naht.
- Zündung Lift-Arc: Sie berühren den Werkstoff mit der Elektrode und heben sie an, das hilft dort, wo hohe Frequenz die Elektronik neben dem Arbeitsplatz stören würde.
- Regelung der Balance des Wechselstroms: Sie stellen das Verhältnis der reinigenden zur schmelzenden Phase nach dem Zustand der Aluminiumoberfläche ein.
- Regelung der Frequenz des Wechselstroms: Sie verengen oder verbreitern den Lichtbogen und steuern damit, wohin die Wärme geht.
- Active Wave: Die digitale Signalsteuerung verkürzt den Durchgang des Stroms durch den Nullpunkt, dadurch ist der Lichtbogen auf AC leiser und auch bei niedrigen Stromstärken stabil.
- Puls des Schweißstroms: Die Unterlagen nennen Optionen der Pulsung für die Kontrolle des Einbrands an dünnen Teilen.
- Gegen Metallstaub beständiges Gehäuse mit tunnelförmiger Kühlung: Die Kanäle führen die Luft neben der Elektronik entlang und nicht durch sie hindurch.

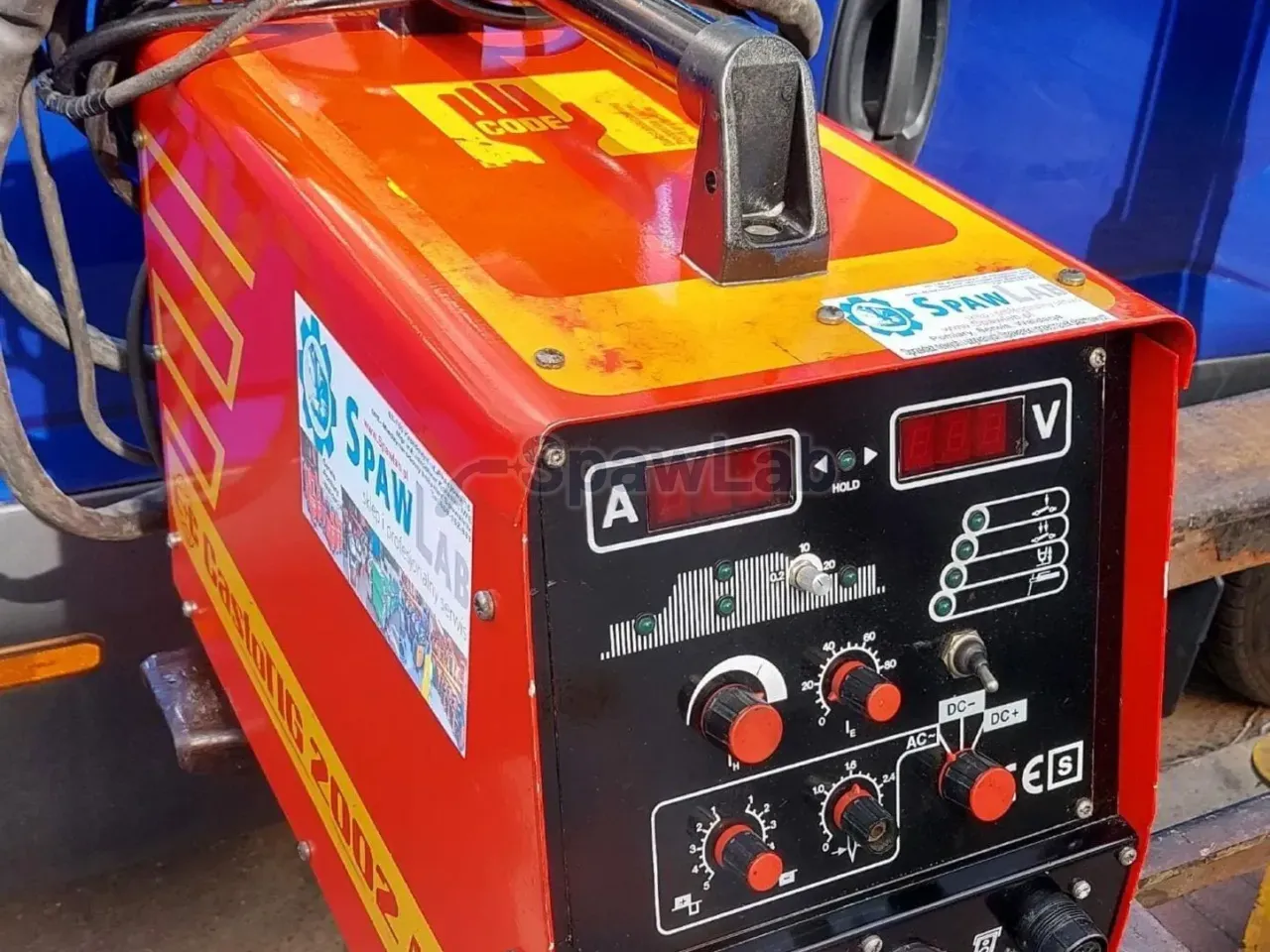

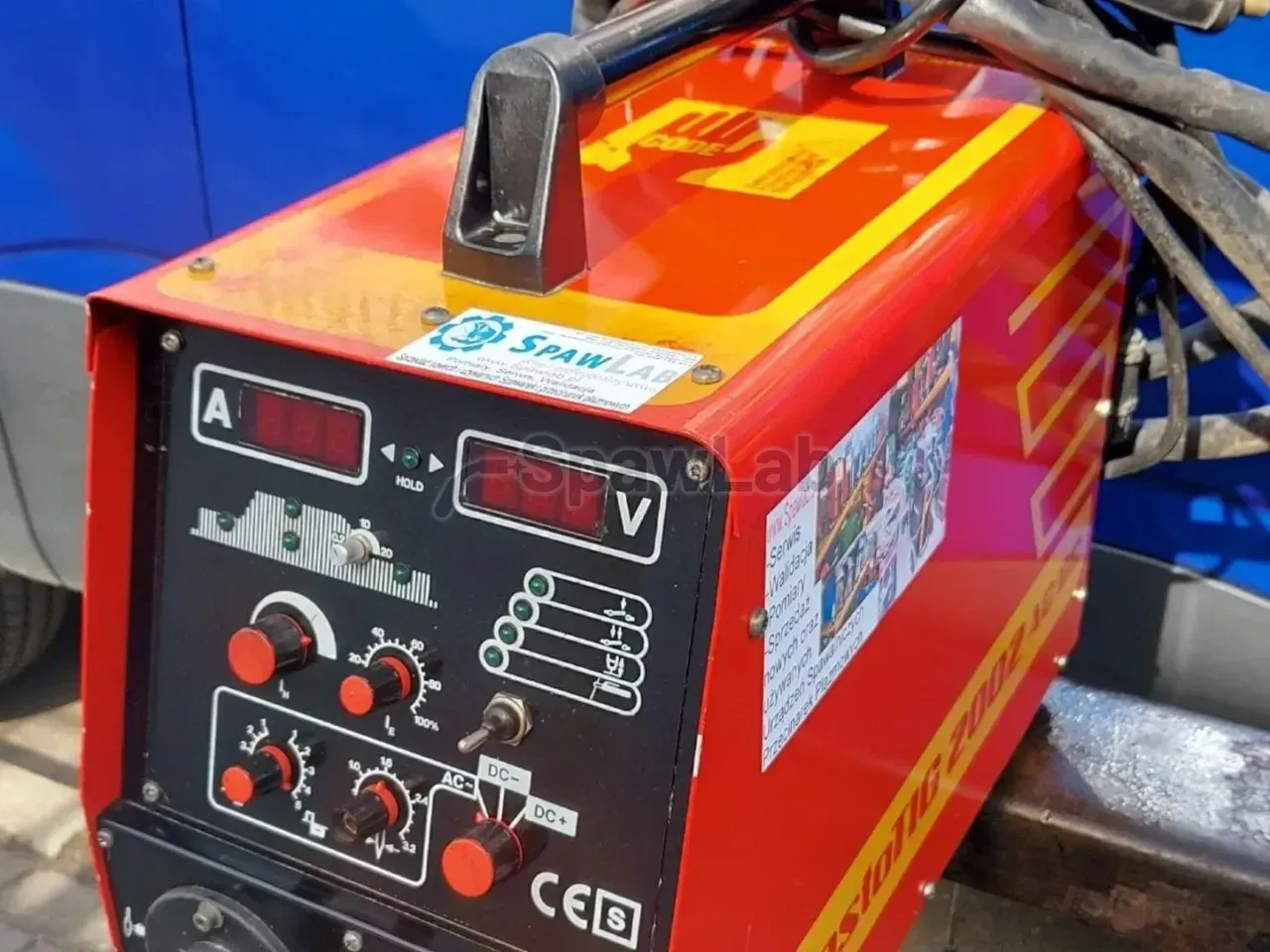

- Bedienfeld mit Drehreglern: Die Einstellungen ändern Sie ohne den Weg durch ein umfangreiches digitales Menü, auch mit Handschuhen.
- Auf eine Absicherung mit 16 A abgestimmte Stromaufnahme: Die Maschine passt in einen üblichen Werkstattstromkreis.
- Inverterbauweise: Bei gleichem Strom wiegt die Stromquelle weniger als eine Transformatormaschine und lässt sich leichter zwischen Objekten transportieren.
- Schweißen unter Argon mit nicht abschmelzender Elektrode: Den Zusatzwerkstoff geben Sie von Hand zu, Sie entscheiden also selbst, wie viel Werkstoff in die Verbindung geht und wie schnell die Lage wächst.
Technische Daten
| Marke | Castolin |
|---|---|
| Typ | WIG-Inverter-Stromquelle |
| Stromart | AC/DC |
| Versorgung | 230 V (Toleranz 15 %) |
| Strombereich | von 3 bis 200 A |
| Einschaltdauer bei 40 Grad C | 35 % bei 200 A, 100 % bei 140 A |
| Absicherung des Netzes | 16 A |
| Zündung des Lichtbogens | HF berührungslos, Lift-Arc |
| Frequenz des Wechselstroms | regelbar |
| Kühlung des Brenners | Gaskühlung |
Worauf Sie achten sollten
Die Versorgung ist eine Phase mit 230 V und einer Toleranz von 15 %, und die Unterlagen nennen den Betrieb an einer Absicherung mit 16 A. Prüfen Sie, ob der Stromkreis in der Werkstatt nicht durch andere Verbraucher belastet ist, denn bei vollem Strom holt sich die Maschine ihren Anteil. Den Brenner kühlt das Schutzgas und nicht eine Flüssigkeit, planen Sie bei langen Nähten mit hohem Strom also Pausen ein oder nehmen Sie einen Brenner mit höherer Belastbarkeit. Die Einschaltdauer bei 40 Grad C beträgt 35 % bei 200 A, von je zehn Minuten entfallen also dreieinhalb Minuten auf das Schweißen. Bei 140 A schweißen Sie ohne Pausen.
Die Beschreibung nennt weder WIG-Brenner noch Massekabel oder Druckminderer, fragen Sie vor dem Kauf nach dem Umfang des Sets. Die Bedienungsanleitung in polnischer Sprache bekommen Sie nach dem Kauf als PDF. Eine einphasige Stromquelle dieser Klasse transportieren Sie im Pkw, und das zählt bei der Arbeit beim Kunden.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
