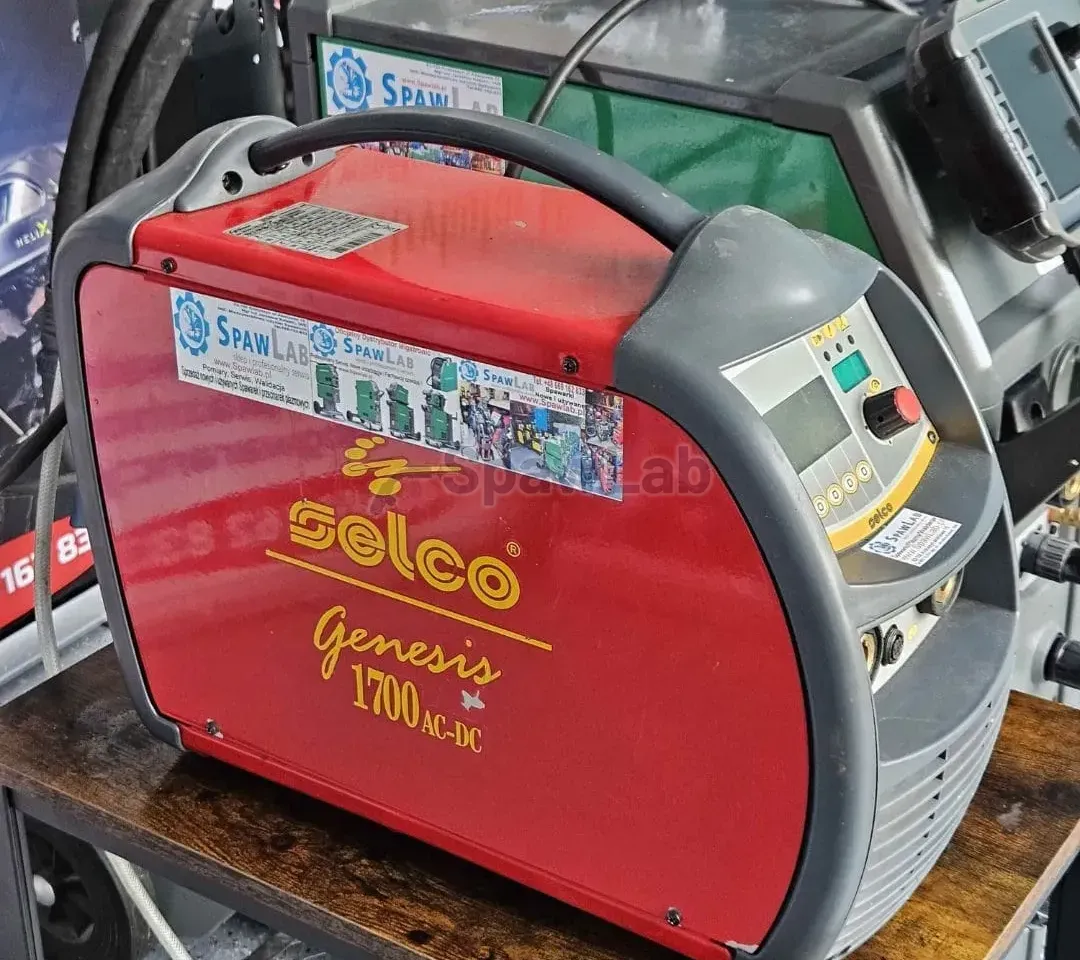

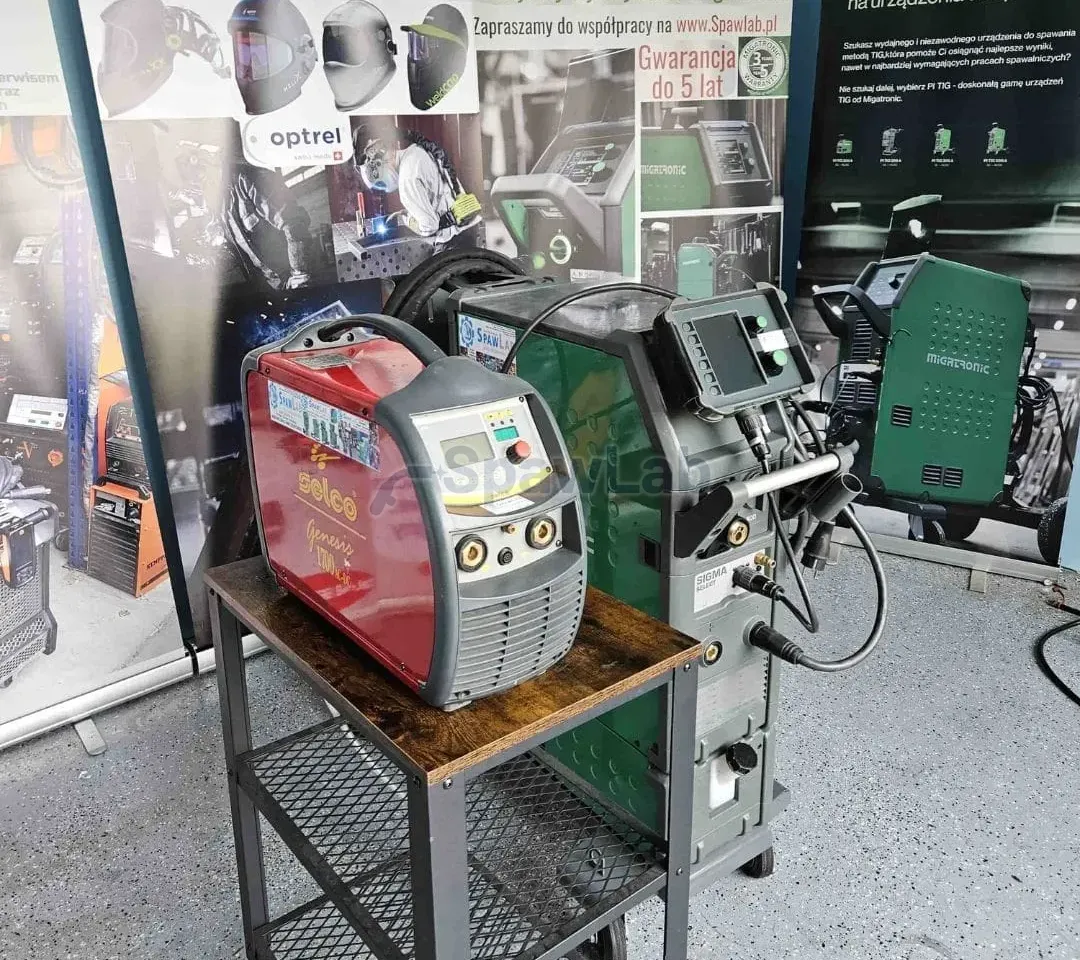

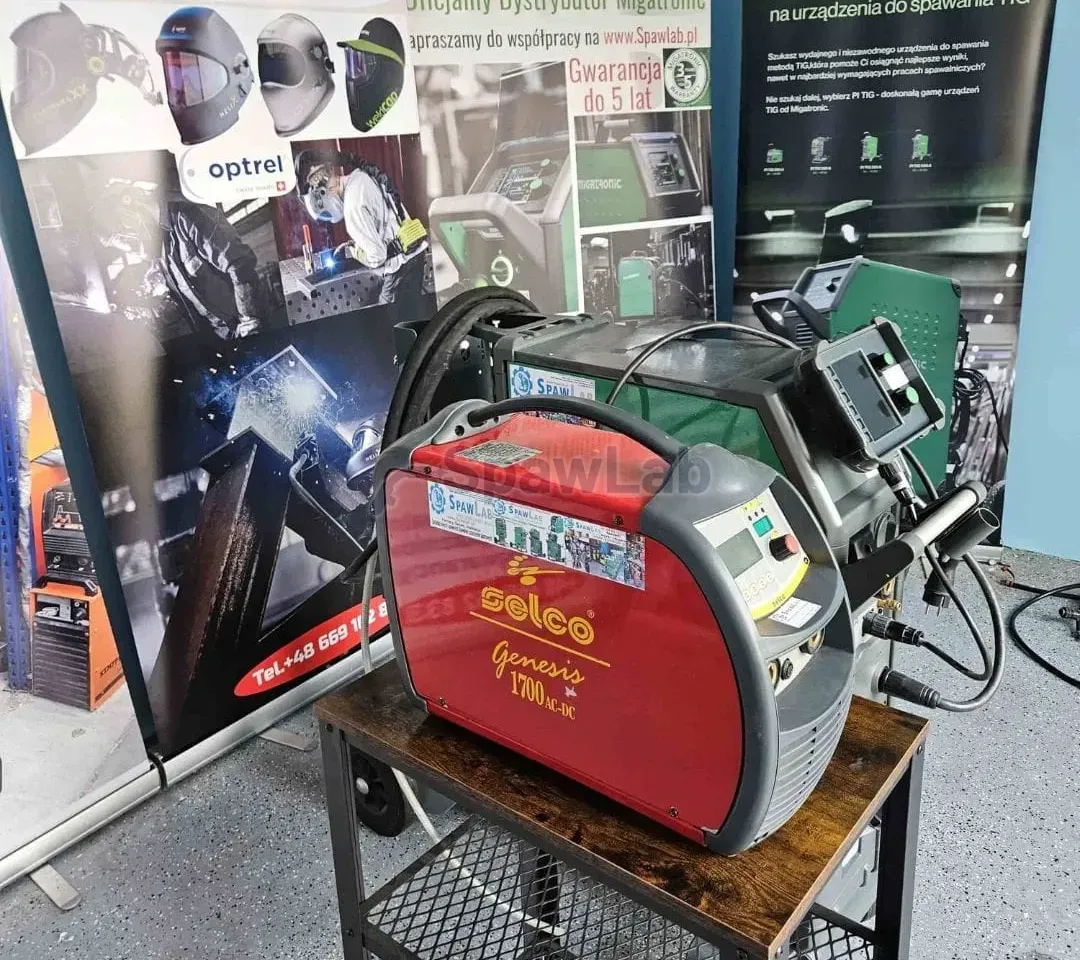

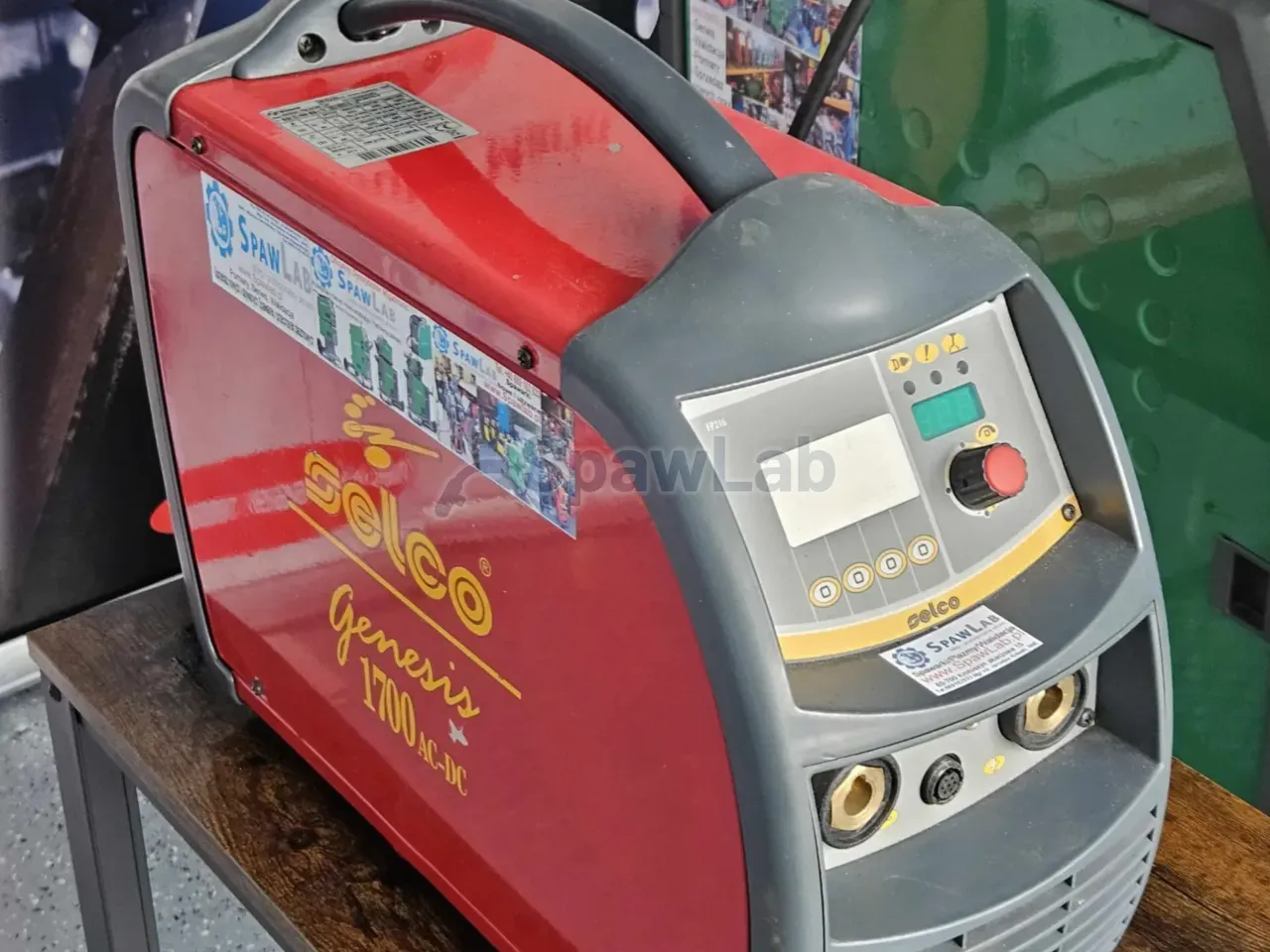

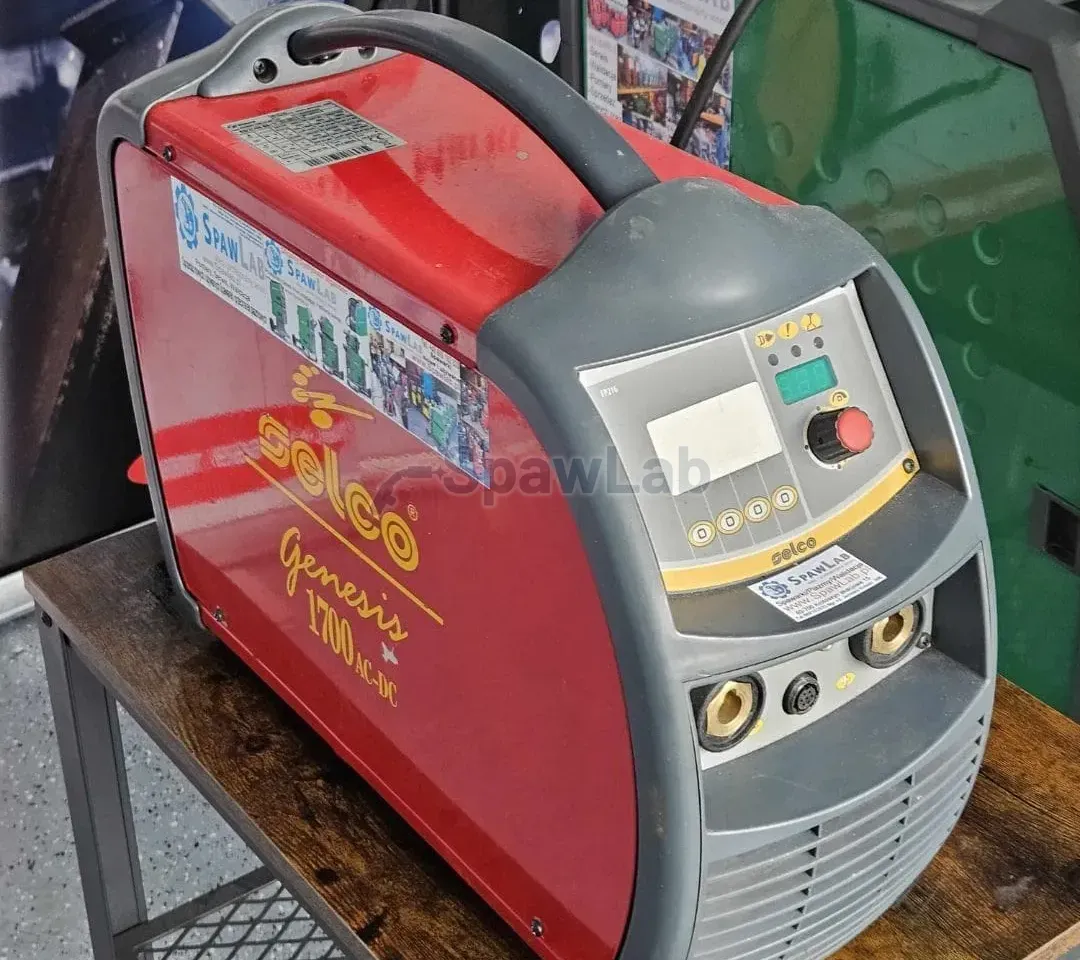

Selco Genesis 1700 AC/DC ist ein einphasiger WIG-Inverter AC/DC mit E-Hand-Betrieb und digitaler DSP-Steuerung. Den WIG-Strom stellen Sie von 3 bis 170 A ein, den E-Hand-Strom von 3 bis 150 A, die Versorgung beträgt 230 V oder 115 V. Das Gerät wiegt etwa 18,8 kg und hat ein Gehäuse in Schutzart IP23S.
Wofür diese Maschine gedacht ist
Das ist eine tragbare Stromquelle für genaue WIG-Arbeit. Mit Wechselstrom schweißen Sie Aluminium und seine Legierungen, mit Gleichstrom Edelstahl, Titan und unlegierte Stähle. Der E-Hand-Betrieb ergänzt die Stabelektrode, so deckt ein Gerät sowohl dünnes Edelstahlblech als auch die Reparatur vor Ort ab.
Die Werte hängen von der Netzspannung ab. Bei 230 V beträgt die Einschaltdauer im WIG bei 40°C 35% bei 170 A, 60% bei 150 A und 100% bei 130 A, bei 115 V entsprechend 150 A, 130 A und 110 A. Im E-Hand sind es bei 230 V 35% bei 150 A, 60% bei 120 A und 100% bei 90 A, bei 115 V entsprechend 120 A, 100 A und 80 A. Die Leerlaufspannung beträgt 80 V.
Die Steuerung übernimmt ein digitales Mehrprozessorsystem mit Signalprozessor DSP, unterstützt vom Algorithmus DDWC. Die Parameter werden laufend korrigiert, auch dann, wenn sich die Lichtbogenlänge ändert, das erleichtert die Brennerführung und ordnet die Wiederholbarkeit der Naht. Das Gewicht von etwa 18,8 kg, in Verkaufsunterlagen auf 19 kg gerundet, und die Abmessungen von etwa 500 x 190 x 400 mm machen daraus ein Gerät für die Werkstatt und für die Montage.
Die Kurvenform des Wechselstroms verändert den Charakter des Lichtbogens bei Aluminium. Die Rechteckwelle gibt scharfe Übergänge und starke Oxidreinigung, die Sinuswelle arbeitet leiser und weicher, die Dreieckwelle bündelt die Energie und begrenzt den Wärmeeintrag bei dünnem Blech. Dazu kommt die Einstellung der Balance, also des Verhältnisses zwischen der reinigenden und der einbrennenden Halbwelle, und der Frequenz, die über die Breite der Spur entscheidet. Der Betrieb AC/DC Mix verbindet beide Stromarten und hilft bei Legierungen, die bei reinem Wechselstrom unruhig laufen.
Im E-Hand-Betrieb hat das Gerät eine Synergie für den Elektrodentyp. Basische Elektroden verlangen einen kurzen Lichtbogen und kräftige Arc Force, rutile laufen weicher, zellulose brauchen eine hohe Lichtbogenspannung, und Elektroden für CrNi-Stahl, Aluminium und Gusseisen haben eigene Kennlinien. Die Einstellung DPC erlaubt die Wahl der Strom-Spannungs-Kennlinie, so passt sich das Gerät der Elektrode an, statt den Schweißer zu zwingen, ihr Verhalten mit der Hand auszugleichen.
Das System U.P.F.R. mit aktiver Leistungsfaktorkorrektur hebt den Leistungsfaktor bei einem Wirkungsgrad von 80% auf eins an. In der Praxis heißt das weniger Strom aus der Steckdose bei gleicher Schweißleistung, weniger Störungen in der Installation und die Möglichkeit, an einem längeren Verlängerungskabel oder an einem schwächeren Stromkreis zu arbeiten. Die Versorgung mit 115 V ist dort nützlich, wo diese Spannung auf der Baustelle Standard ist, dann gibt das Gerät aber niedrigere Ströme ab.
Funktionen und Ausstattung
- WIG AC mit Einstellung der Kurvenform, zur Wahl stehen Rechteck, Sinus, Dreieck und Mischform, dazu Einstellung von Frequenz und Balance.
- Betrieb AC/DC Mix, also Arbeit mit gemischter Stromart bei schwierigen Legierungen.
- Funktionen Fuzzy Logic und Easy Rounding, die das Zünden und das Formen der Elektrodenspitze erleichtern.
- WIG DC mit voller Kontrolle des Ablaufs: Gasvorströmung und Gasnachströmung, Start- und Endstrom, Stromanstieg und Stromabsenkung.
- Standardpuls und schneller Puls zur Kontrolle der Wärme und des Nahtbildes.
- Berührungslose HF-Zündung oder Kontaktzündung Lift.
- E-Hand mit einstellbarem Hot Start, Funktion Arc Force, Synergie für den Elektrodentyp, darunter basisch, rutil, zellulose, für CrNi-Stahl, Aluminium und Gusseisen, sowie Einstellung der Kennlinie DPC.
- System U.P.F.R. mit aktiver Leistungsfaktorkorrektur, Leistungsfaktor gleich 1 und cos fi 0,99, Wirkungsgrad 80%.
- Übereinstimmung mit der Norm EN 60974-10 zu den Rückwirkungen auf das Netz.
- COD, also intelligente Kühlung, die die Flüssigkeitspumpe nur dann startet, wenn sie gebraucht wird.
- Bedienfeld iPanel mit Farbdisplay 3,5 Zoll, drei Bedienebenen und Speicher für 64 Anwenderprogramme, das Bedienfeld lässt sich mit einem Code sichern.
- CAN Bus für die interne Kommunikation.
Technische Daten
| Marke | Böhler Welding, Gerät aus der Selco-Familie |
|---|---|
| Modell | Genesis 1700 AC/DC |
| Typ | Inverter-Stromquelle, WIG AC/DC und E-Hand |
| Netzspannung | 230 V oder 115 V, eine Phase, 50/60 Hz, Toleranz 15% |
| Träge Absicherung | 16 A bei 230 V, 25 A bei 115 V |
| Strombereich WIG | von 3 bis 170 A |
| Strombereich E-Hand | von 3 bis 150 A |
| Einschaltdauer WIG bei 40°C, Versorgung 230 V | 35% bei 170 A, 60% bei 150 A, 100% bei 130 A |
| Einschaltdauer WIG bei 40°C, Versorgung 115 V | 35% bei 150 A, 60% bei 130 A, 100% bei 110 A |
| Einschaltdauer E-Hand bei 40°C, Versorgung 230 V | 35% bei 150 A, 60% bei 120 A, 100% bei 90 A |
| Einschaltdauer E-Hand bei 40°C, Versorgung 115 V | 35% bei 120 A, 60% bei 100 A, 100% bei 80 A |
| Leerlaufspannung | 80 V |
| Technologien | DSP, DDWC, U.P.F.R. mit Leistungsfaktorkorrektur, COD, CAN Bus |
| Leistungsfaktor | 1, cos fi 0,99, Wirkungsgrad 80% |
| WIG-Zündung | HF berührungslos oder Lift mit Kontakt |
| Steuerung | digital, Bedienfeld iPanel mit Display 3,5 Zoll, drei Bedienebenen |
| Programmspeicher | 64 Anwenderprogramme |
| Schutzart des Gehäuses | IP23S |
| Isolationsklasse | H |
| Kühlung | Luftkühlung, unterstützt vom System COD, optional Wasserkühlung |
| Abmessungen (L x B x H) | etwa 500 x 190 x 400 mm |
| Gewicht der Stromquelle | etwa 18,8 kg |
Was Sie bekommen
- Stromquelle Selco Genesis 1700 AC/DC
- WIG-Brenner 8 m
- Massekabel 3 m
Worauf Sie achten sollten
Die Versorgung ist einphasig mit 230 V oder 115 V bei einer Toleranz von 15%, die träge Absicherung beträgt 16 A bei 230 V und 25 A bei 115 V. Die Spannungsvariante entscheidet über die Leistung, bei 115 V gibt das Gerät bei gleicher Einschaltdauer niedrigere Ströme ab. Die Leistungsfaktorkorrektur erlaubt Arbeit an einem längeren Verlängerungskabel und an einer schwächeren Installation, und die geringeren Rückwirkungen auf das Netz zählen dort, wo daneben Elektronik läuft.
Die Kühlung erfolgt mit Luft, unterstützt vom System COD, ein Flüssigkeitskühler war Option. Der WIG-Brenner im Set hat 8 m, das gibt viel Reichweite um das Bauteil herum, bei einem so langen Brenner zählen aber die Durchgängigkeit der Gasleitung sowie der Zustand der Anschlüsse und des Steuersteckers. Für die Arbeit brauchen Sie Argon mit Druckminderer und Durchflussmesser, Wolframelektroden und einen Satz Düsen, im E-Hand zusätzlich einen Elektrodenhalter mit Kabel.
Das Gehäuse hat die Schutzart IP23S, die Isolationsklasse H und ein Gewicht von etwa 18,8 kg, Sie tragen es also ohne Wagen, zusammen mit der Gasflasche sind es aber zwei Personen oder ein Fahrwagen. Das Bedienfeld iPanel lässt sich mit einem Code sperren, das ist dort nützlich, wo mehrere Schweißer an einem Gerät arbeiten und die Einstellungen über eine ganze Serie von Bauteilen gleich bleiben sollen.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
