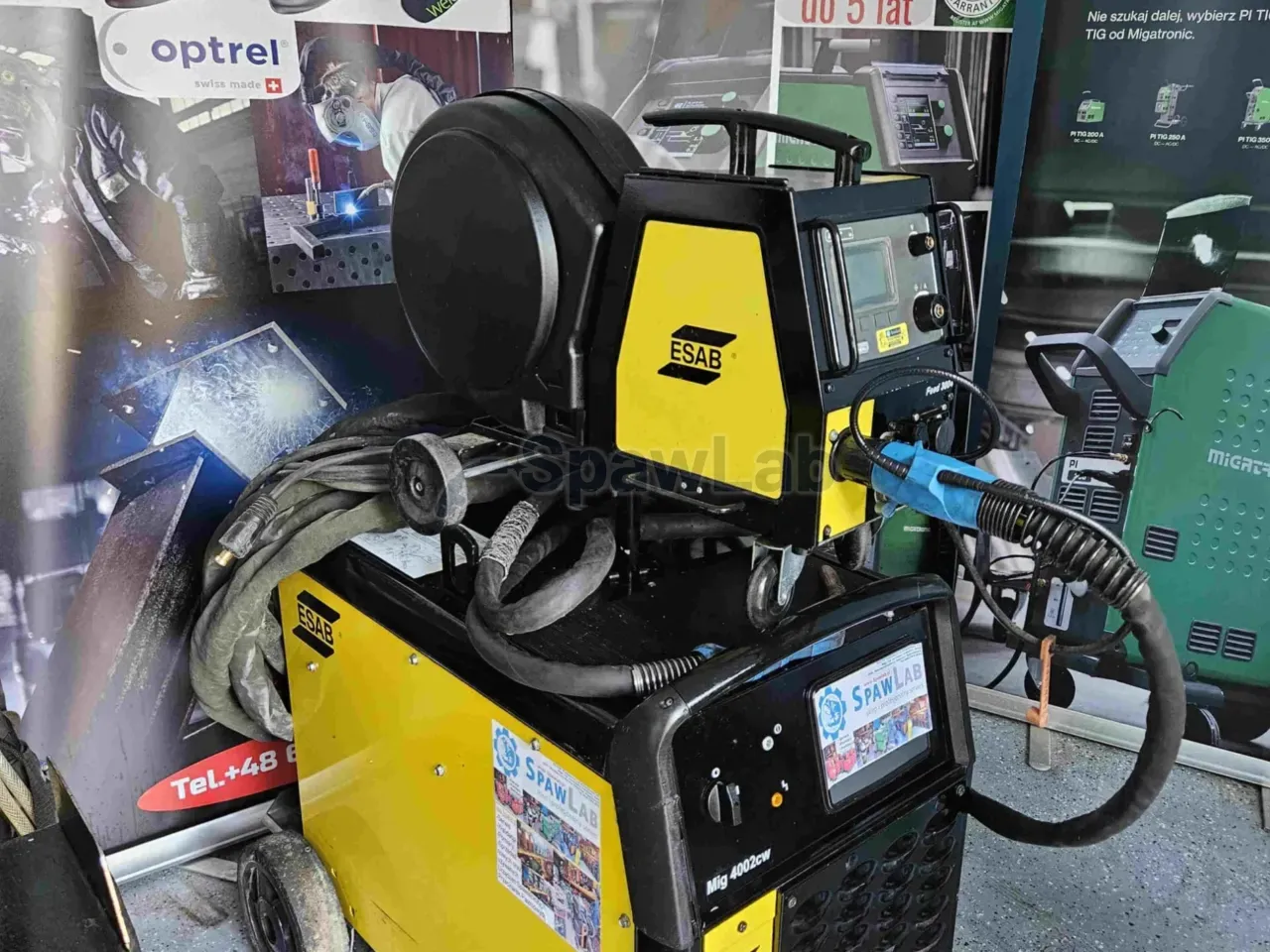

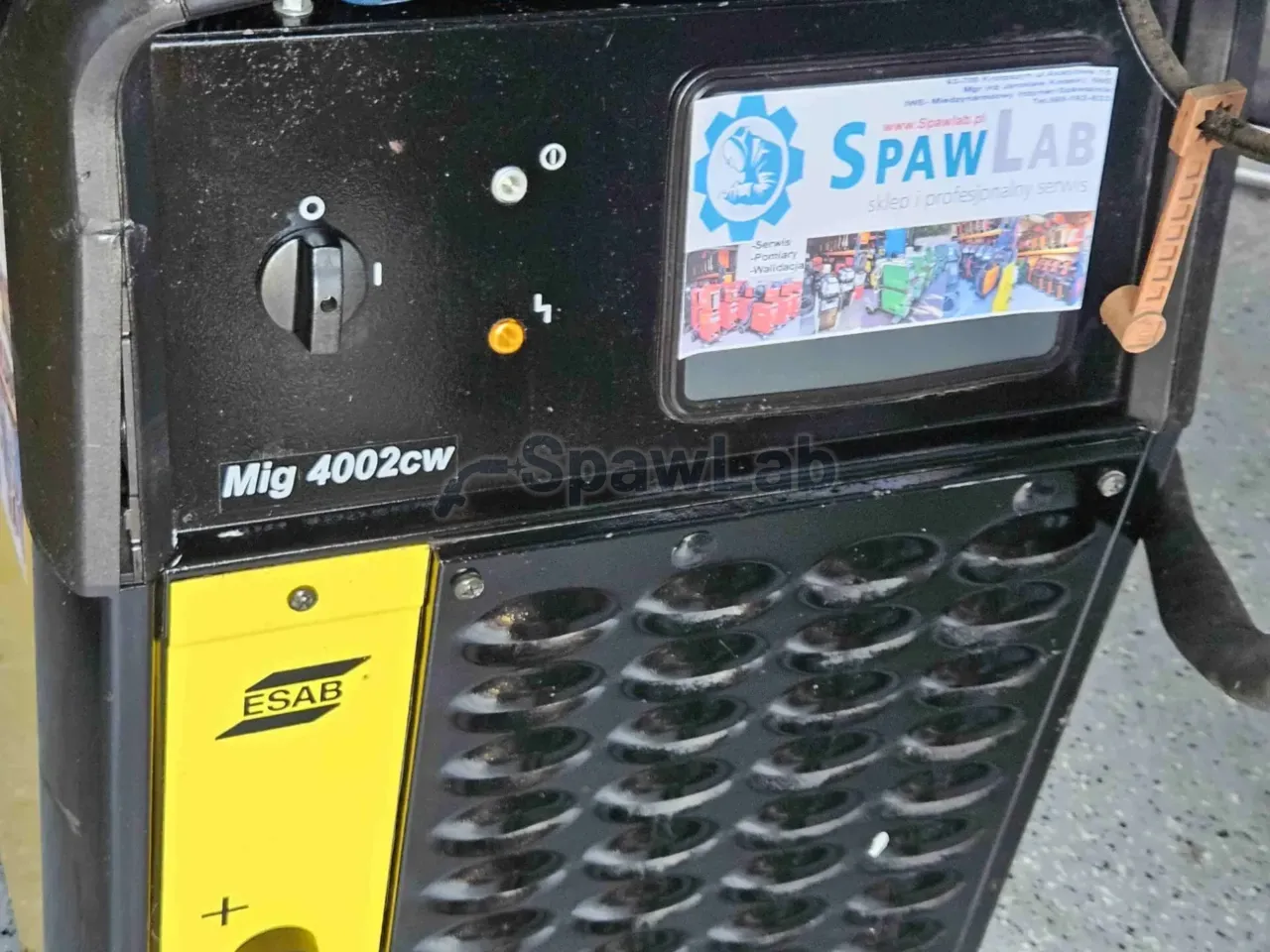

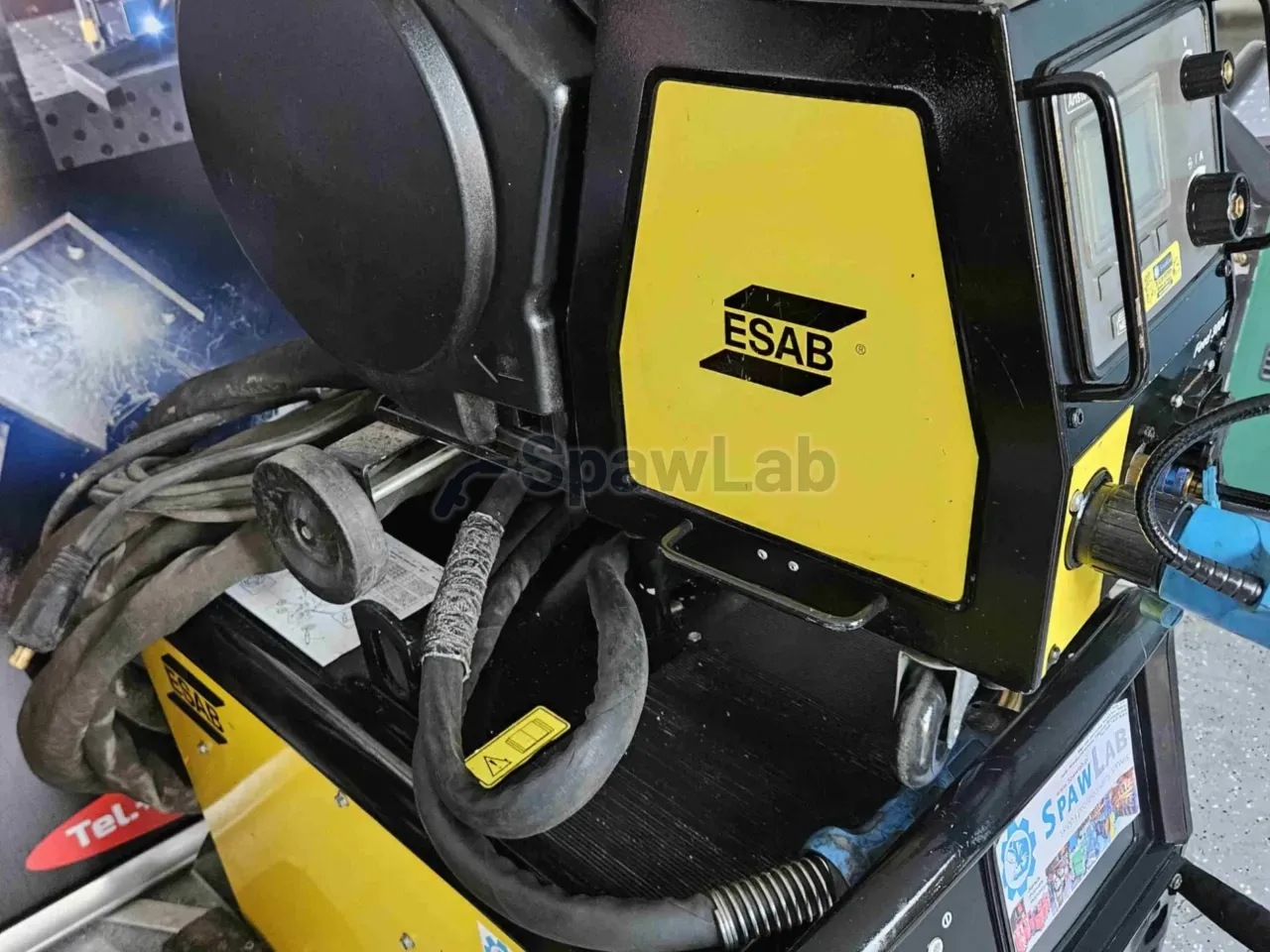

Die ESAB Origo Mig 4002cw mit dem Drahtvorschub Aristo Feed 3004w und dem digitalen Bedienfeld Aristo U6 ist ein industrieller MIG/MAG-Halbautomat auf einem elektronisch gesteuerten Gleichrichter, mit eingebautem Kühlgerät. Die Stromquelle gibt 400 A bei 34 V und 60% Einschaltdauer ab sowie 310 A bei 29,5 V im Dauerbetrieb mit 100%. Die Versorgung erfolgt mit 3 x 400 V bis 415 V, das Gehäuse hat die Schutzart IP23 und die Klasse der Anwendung S.
Wofür diese Maschine gedacht ist
Das ist ein Satz für Schweißereien in der Fertigung, die mit hoher Last arbeiten. Mit 310 A im Dauerbetrieb mit 100% legen Sie lange Nähte auf Profilen und Rahmen ohne Stillstände, und der Bereich der Einstellungen umfasst MIG/MAG von 20 A bei 15 V bis 400 A bei 34 V sowie die Stabelektrode E-Hand von 20 A bei 20,8 V bis 400 A bei 36 V. In E-Hand hält die Maschine 400 A bei 36 V und 60% Einschaltdauer sowie 310 A bei 32,4 V ohne Pausen, Reparaturen und die Montage schwerer Konstruktionen machen Sie also mit derselben Stromquelle, ohne Zubehör für Gas.

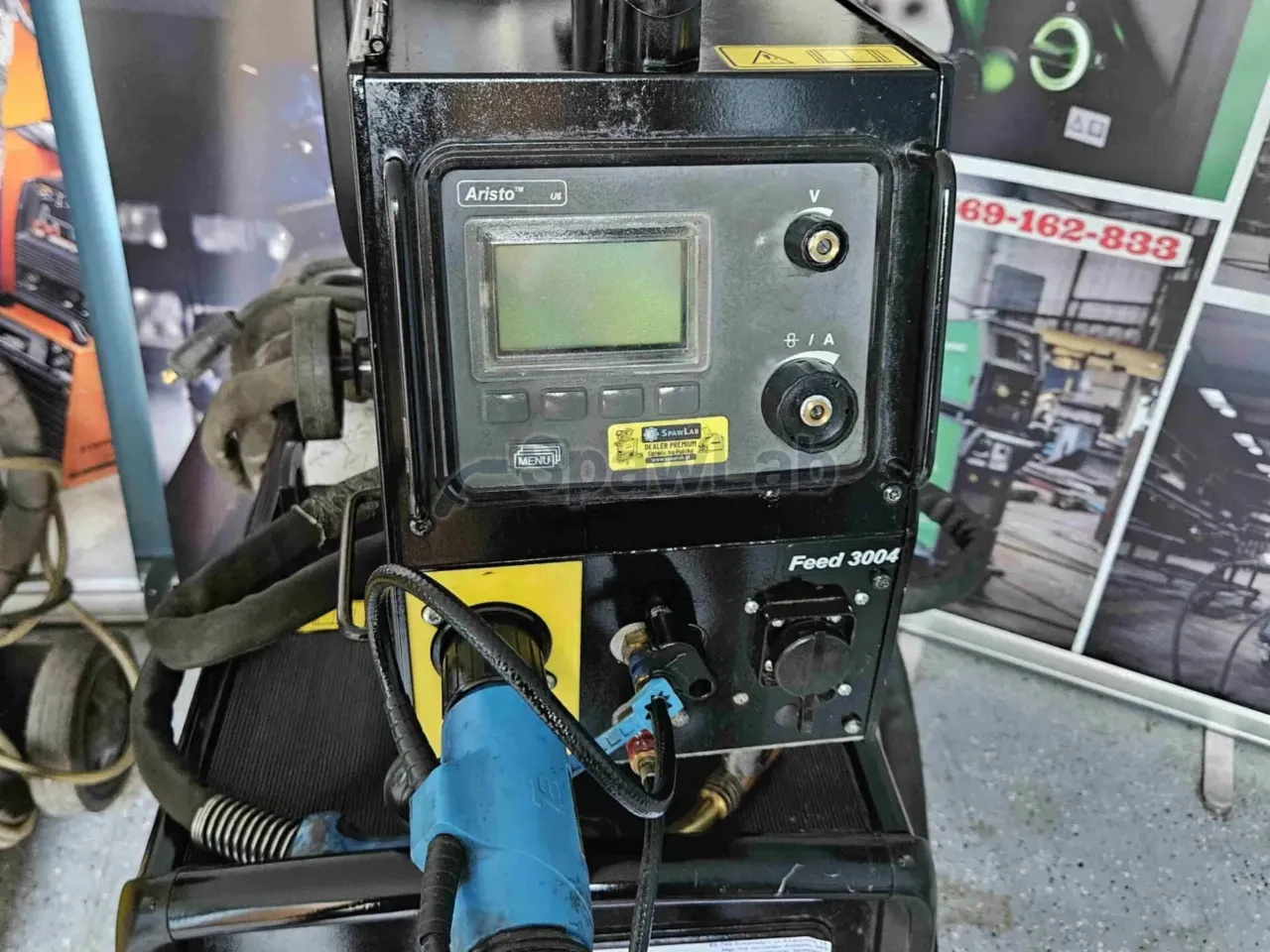

Das Bedienfeld Aristo U6 unterstützt das Schweißen mit Puls MIG/MAG Pulse, synergische Linien, den Modus ohne Synergie sowie den selbstlernenden Kurzlichtbogen QSet. Der Puls löst den Tropfen mit einem Impuls des Stroms ohne Mikrokurzschlüsse, dadurch hat der Übergang des Metalls den Charakter eines Sprühlichtbogens bei niedrigerem mittlerem Strom: auf Edelstahl fällt die Oberfläche sauber aus, und auf Aluminium beherrschen Sie die Wärme leichter. QSet arbeitet anders, denn es überwacht den Kurzlichtbogen: es gleicht Änderungen des freien Drahtendes selbst aus, Sie wählen also die Geschwindigkeit des Vorschubs, und die Anlage passt Spannung und Dynamik der Zündung an. An Wurzellagen und beim Löten verzinkter Bleche mit Zusatzwerkstoff CuSi verkürzt das die Suche nach den Parametern, es schließt sich aber mit der üblichen Synergie aus.
Reichweite geben ein flüssigkeitsgekühltes Zwischenschlauchpaket mit einer Länge von etwa 10 m, ein wassergekühlter Brenner mit etwa 4 m und ein verlängertes Massekabel mit etwa 5 m, mit dem Sie ein großes Bauteil leichter erden. Die schwere Stromquelle mit einer Masse von etwa 163 kg steht an einer Stelle, und Sie gehen mit dem Drahtvorschub am Auflieger oder am Rahmen einer Maschine entlang. Die Verluste an Spannung auf einer so langen Strecke gleicht das Messsystem TrueArcVoltage aus, das den vorgegebenen Wert der Spannung direkt am Lichtbogen hält und nicht an den Buchsen der Stromquelle.
Funktionen und Ausstattung
- Schweißen mit Puls MIG/MAG Pulse: der Tropfen löst sich mit einem Impuls des Stroms ohne Kurzschluss, auf Edelstahl und Aluminium gibt es also keine Spritzer, und in Zwangslagen beherrschen Sie das Schmelzbad leichter.
- QSet, selbstlernender Kurzlichtbogen: die Anlage gleicht Änderungen des freien Drahtendes aus, wählt Spannung und Dynamik der Zündung zur vorgegebenen Geschwindigkeit des Vorschubs, was an Wurzellagen und beim Löten von Blechen mit CuSi hilft.
- Synergische Linien des Bedienfelds Aristo U6: nach Angabe von Werkstoff des Drahtes, Gas und Durchmesser des Zusatzwerkstoffs stellt die Anlage das Verhältnis von Spannung zu Vorschub ein.
- Modus ohne Synergie: Strom, Spannung und Induktivität führen Sie bei einem ungewöhnlichen Gasgemisch getrennt.
- Ausgleich der Verluste an Spannung TrueArcVoltage: ein getrennter Messkreis erfasst die Verluste am Zwischenschlauchpaket mit 10 m und am Massekabel mit 5 m, die tatsächliche Spannung des Lichtbogens stimmt also mit der Einstellung überein.

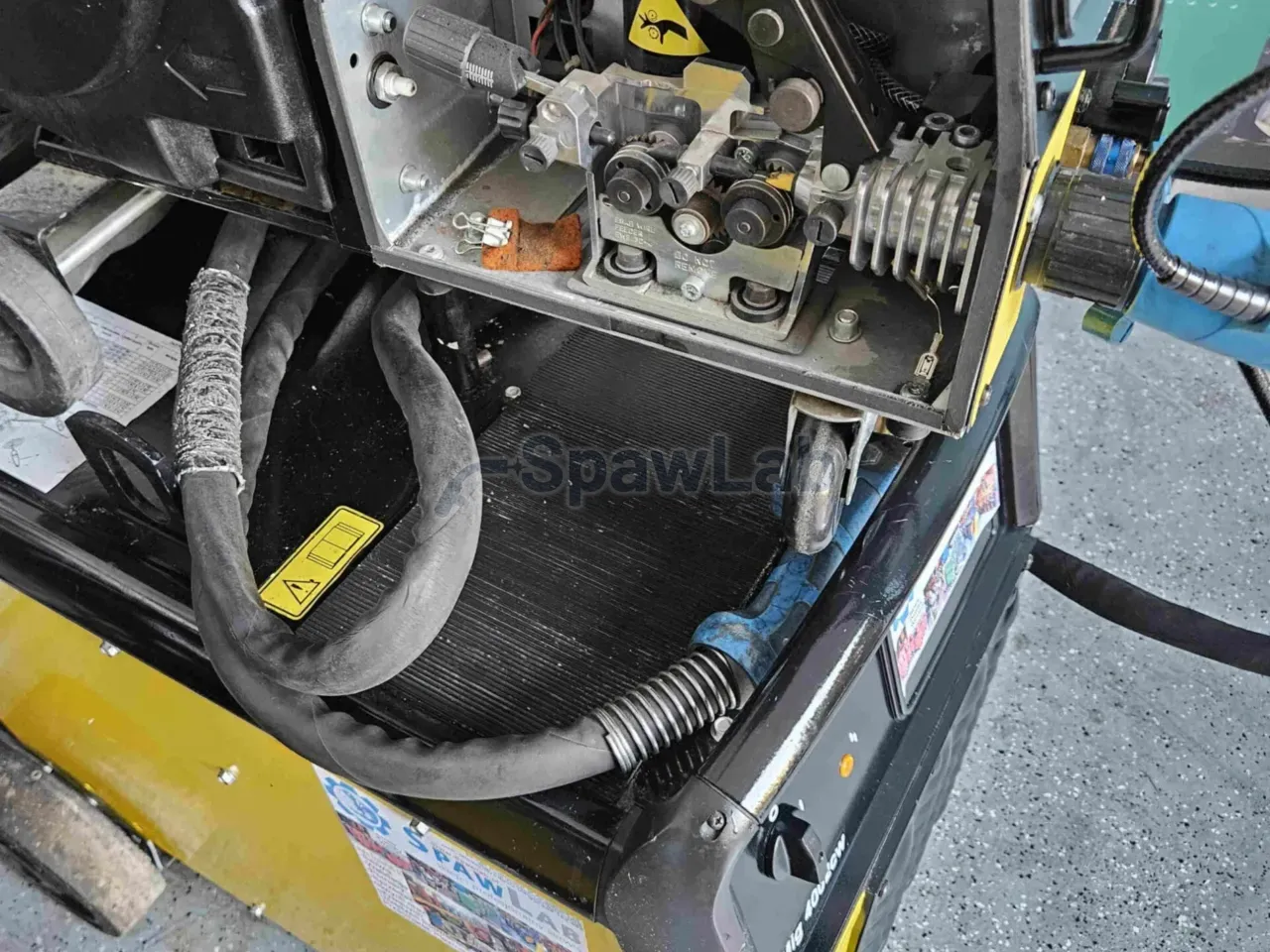

- Drahtvorschub Aristo Feed 3004w auf vier angetriebenen Rollen, flüssigkeitsgekühlt: Belastbarkeit 630 A bei 60% Einschaltdauer und 500 A bei 100%, der Anpressdruck ist gleichmäßig verteilt, Drähte mit Kern und Aluminium verformen sich also im Brenner mit 4 m nicht.
- Geschwindigkeit des Drahtvorschubs von 0,8 m/min bis 25 m/min: von dünnen Blechen bis zu dicken Füllungen.
- Kammer für Spulen bis 300 mm, wahlweise 440 mm: längere Serien ohne Pausen.
- Funktionen für den Start Creep Start und Hot Start bis etwa 10 s: der Draht kommt bis zum Zünden langsamer heraus und prallt nicht vom kalten Bauteil ab, und erhöhte Parameter am Start beseitigen Bindefehler und fehlenden Einbrand.
- Füllen des Kraters Crater Fill bis etwa 5 s sowie Regelung des Rückbrands des Drahtes Burn-back: das Ende der Raupe erlischt ohne Risse im Krater und ohne Poren.
- Zehn Speicherplätze für Programme WPS: die Einstellungen für ein wiederkehrendes Bauteil rufen Sie mit einem Griff ab.
- Betriebsarten 2T und 4T sowie Punkten mit Einstellung der Zeit: 4T bindet die Parameter von Start und Krater ein.
- Eingebautes System der Kühlung mit Flüssigkeit mit einer Leistung ab etwa 1 kW und einem Arbeitsdruck bis 3,5 bar: es führt die Wärme aus dem Brenner bei Strömen von 300 A bis 400 A ab.
Technische Daten
| Marke | ESAB |
|---|---|
| Modell der Stromquelle | Origo Mig 4002cw, Katalognummer 0349309780 |
| Bauweise | industrieller elektronisch gesteuerter Gleichrichter |
| Netzspannung | 3 x 400 V bis 415 V |
| Maximaler und effektiver Eingangsstrom | 32 A und 25 A |
| Bereich des Stroms MIG/MAG | von 20 A bei 15 V bis 400 A bei 34 V |
| Bereich des Stroms E-Hand | von 20 A bei 20,8 V bis 400 A bei 36 V |
| MIG/MAG bei 60% und 100% Einschaltdauer | 400 A bei 34 V sowie 310 A bei 29,5 V |
| E-Hand bei 60% und 100% Einschaltdauer | 400 A bei 36 V sowie 310 A bei 32,4 V |
| Drahtvorschub und Bedienfeld | Aristo Feed 3004w U6, Katalognummer 0460526896, mit 4 Rollen, flüssigkeitsgekühlt |
| Belastbarkeit des Drahtvorschubs | 630 A bei 60% Einschaltdauer, 500 A bei 100% |
| Geschwindigkeit des Drahtvorschubs | von 0,8 m/min bis 25 m/min |
| Drahtdurchmesser für Baustahl und Edelstahl | von etwa 0,6 mm bis 1,6 mm |
| Durchmesser des Drahtes aus Aluminium | von etwa 1,0 mm bis 1,6 mm |
| Spulen für den Draht | bis 300 mm, wahlweise 440 mm |
| System der Kühlung | Leistung ab etwa 1 kW, Druck im Kreislauf bis 3,5 bar |
| Masse der Stromquelle mit Kühlgerät | etwa 163 kg |
| Abmessungen der Stromquelle | etwa 830 x 640 x 835 mm |
| Zwischenschlauchpaket | etwa 10 m, flüssigkeitsgekühlt |
| Schweißbrenner | etwa 4 m, flüssigkeitsgekühlt |
| Massekabel | etwa 5 m |
| Speicher für Programme | 10 Plätze |
| Schutzart und Klasse | IP23, Klasse der Anwendung S |
| Verfahren | MIG/MAG Standard, Synergie, Pulse, QSet, E-Hand bis 400 A, Fülldrähte und Drähte mit Metallpulver |
Was Sie bekommen
- Stromquelle ESAB Origo Mig 4002cw mit eingebautem Kühlgerät
- Drahtvorschub Aristo Feed 3004w auf vier Rollen, flüssigkeitsgekühlt
- digitales Bedienfeld Aristo U6
- flüssigkeitsgekühltes Zwischenschlauchpaket mit einer Länge von etwa 10 m
- wassergekühlter Brenner MIG/MAG mit einer Länge von etwa 4 m
- Massekabel etwa 5 m mit Zange als Klemme
Worauf Sie achten sollten
Der Satz braucht ein Netz mit 3 x 400 V bis 415 V, und der Eingangsstrom reicht bis 32 A in der Spitze und 25 A effektiv, wählen Sie Stromkreis und Absicherung also nach diesen Werten. Das System der Kühlung hat eine Leistung ab etwa 1 kW und einen Arbeitsdruck bis 3,5 bar, prüfen Sie Stand und Sauberkeit der Flüssigkeit vor der ersten Schicht, denn ein wassergekühlter Brenner für Ströme von 300 A bis 400 A hält ohne Umlauf nicht einmal eine kurze Serie durch. Die Einschaltdauer planen Sie nach der Dokumentation: 400 A bekommen Sie bei 60%, und ohne Pausen gibt die Stromquelle 310 A ab.
Die Stromquelle mit Kühlgerät wiegt etwa 163 kg und misst etwa 830 x 640 x 835 mm, halten Sie für das Abladen einen Hubwagen bereit. Der Satz ist in Stromquelle und Drahtvorschub geteilt, sehen Sie am Arbeitsplatz also Platz für beide Teile und für die Gasflasche vor, und prüfen Sie nach dem Aufstellen die Dichtheit der Anschlüsse für die Flüssigkeit im Zwischenschlauchpaket mit etwa 10 m. QSet schließt sich mit der üblichen Synergie aus, Sie wählen das eine oder das andere. Aluminium verlangt eine Bestätigung der Freischaltung, Rollen vom Typ U und eine Führung aus Teflon, laut Katalog sind Durchmesser von etwa 1,0 mm bis 1,6 mm unterstützt.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
