EWM Tetrix Synergic 350 AC/DC ist eine WIG-Inverterstromquelle mit Synergiebedienfeld, wassergekühlt. Den Strom stellen Sie von 5 A bis 350 A ein, und bei 300 A arbeitet die Maschine mit einer Einschaltdauer von 100%. Die Versorgung ist 3 x 400 V mit einer Toleranz von minus 25% bis plus 20%.
Wofür diese Maschine gedacht ist
Diese Stromquelle ist für Aluminium und Edelstahl im Produktionsbetrieb gedacht. Die Einschaltdauer bei 40°C liegt bei 350 A mit 60% und bei 300 A mit 100%, lange Nähte führen Sie also bis 300 A ohne Pausen zum Abkühlen. Die Frequenz des Wechselstroms stellen Sie von 50 Hz bis 200 Hz ein, also vom breiten, weichen Schmelzbad bis zum engen, gebündelten Lichtbogen für dünnes Blech und Ecken.

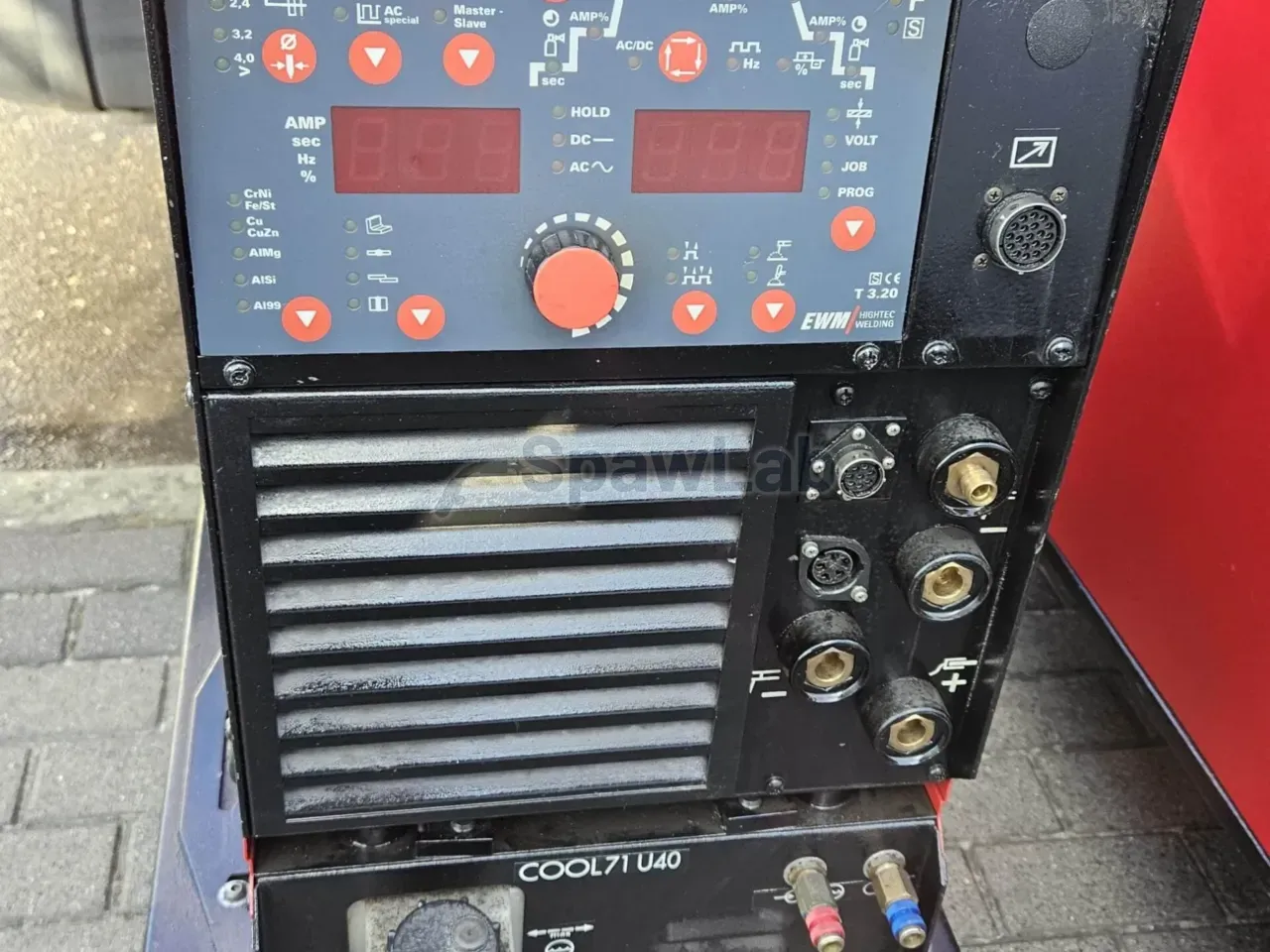

Das Bedienfeld Synergic arbeitet nach der Logik eines einzigen Drehknopfs. Sie geben die Werkstoffgruppe, den Elektrodendurchmesser und die Blechdicke an, und die Maschine rechnet die Balance des Wechselstroms, die Frequenz und den Startstrom aus. Dadurch dauert das Umrüsten zwischen Aufgaben nur einen Moment, und das Risiko einer falschen Einstellung sinkt. Eigene Programme legen Sie in der Aufgabendatenbank ab, bis zu 256 Plätze, wiederkehrende Teile beginnen Sie also immer am selben Punkt.
Die Funktion activArc achtet auf die Energie des Lichtbogens. Verkürzt sich der Lichtbogen, hebt der Prozessor den Strom an und hält die Leistung des Prozesses konstant, Sie können also mit sehr kurzem Lichtbogen arbeiten, ohne dass die Elektrode festklebt. Das zählt in Zwangslagen, zum Beispiel bei Rohrleitungen auf der Montage, wo die Hand nicht immer den gleichen Abstand hält.
spotArc und spotmatic machen aus dem WIG-Verfahren ein Werkzeug zum punktförmigen Fügen. spotArc setzt Punkte mit wiederholbarer Zeit, auf Millisekunden genau, das hilft bei dünnen Blechen und Schaltschränken. spotmatic braucht keine Brennertaste: der Lichtbogen zündet, nachdem Sie das Material mit der Elektrode berührt und leicht angehoben haben. Der Hersteller gibt an, dass das die Zeit für das Heften um bis zu 50% verkürzt, jeder Heftpunkt gleich ausfällt und wenig Wärme einbringt.
Funktionen und Ausstattung
- WIG-Inverterstromquelle AC/DC mit IGBT-Transistoren und digitaler Steuerung des Lichtbogens.
- activArc, aktive Stabilisierung der Leistung des Lichtbogens bei Änderung seiner Länge.
- spotArc, Punktnähte mit wiederholbarer Zeit, auf Millisekunden genau.
- spotmatic, Heften ohne Brennertaste, nach dem Berühren des Materials mit der Elektrode.
- Bedienfeld Synergic, Wahl der Parameter nach Angabe von Werkstoffgruppe, Elektrodendurchmesser und Blechdicke.
- Aufgabendatenbank für 256 eigene Programme, Wiederholbarkeit nach den Anforderungen der Norm ISO 3834.
- Regelung der Frequenz des Wechselstroms von 50 Hz bis 200 Hz.
- Automatikbetrieb für den schnellen Start sowie Handbetrieb für das volle Einstellen der Parameter.
- Wasserkühlung mit einer Pumpe mit 3,5 bar Druck, Flüssigkeit cool41 oder cool82.
Technische Daten
| Marke | EWM |
|---|---|
| Modell | Tetrix Synergic 350 AC/DC |
| Verfahren | WIG mit Synergie |
| Stromart | AC/DC |
| Schweißstrombereich | von 5 A bis 350 A |
| Einschaltdauer bei 40°C | 350 A bei 60%, 300 A bei 100% |
| Netzspannung | 3 x 400 V, von minus 25% bis plus 20% |
| Frequenz des Wechselstroms | von 50 Hz bis 200 Hz |
| Programmspeicher | Aufgabendatenbank, bis zu 256 Plätze |
| Kühlsystem | Wasserkühlung, Pumpe 3,5 bar, Flüssigkeit cool41 oder cool82 |
Was Sie bekommen
- Stromquelle EWM Tetrix Synergic 350 AC/DC
- Neuer WIG-Brenner 8 m
- Massekabel
Worauf Sie achten sollten
Die Versorgung ist 3 x 400 V mit einer Toleranz von minus 25% bis plus 20%, die Maschine verträgt also Spannungsabfälle und den Betrieb an einer langen Verlängerung. Die Kühlung führt eine Pumpe mit 3,5 bar Druck, und der Kreis arbeitet mit der Flüssigkeit cool41 oder cool82. Vor dem Start prüfen Sie Stand und Umlauf des Kühlmittels, und bei Stillstand in einer unbeheizten Halle, ob die Flüssigkeit nicht einfriert.
Die Beschreibung nennt weder Gewicht noch Abmessungen, klären Sie den Transport vor der Abholung. Die Länge des Massekabels ist ebenfalls nicht angegeben, fragen Sie nach dem Umfang des Sets. Der Brenner hat 8 m, das gibt Reichweite um das Werkstück herum, bei einem so langen Schlauchpaket zählt aber der freie Durchgang des Flüssigkeitskreises und der Zustand der Kupplungen. Dazu kommen eine Gasflasche mit Argon, ein Druckminderer mit Durchflussmesser sowie ein Satz Wolframelektroden und Düsen.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
