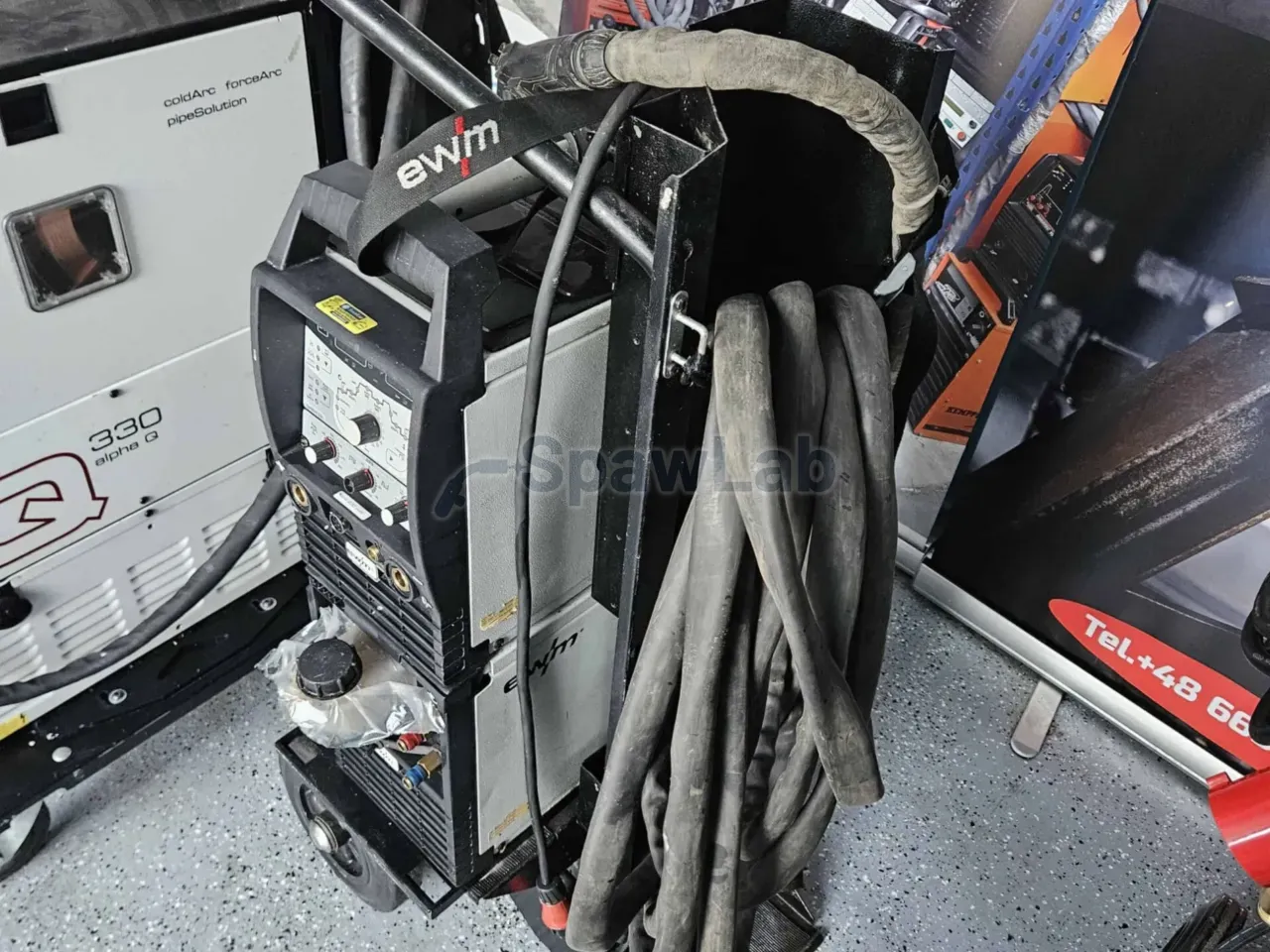

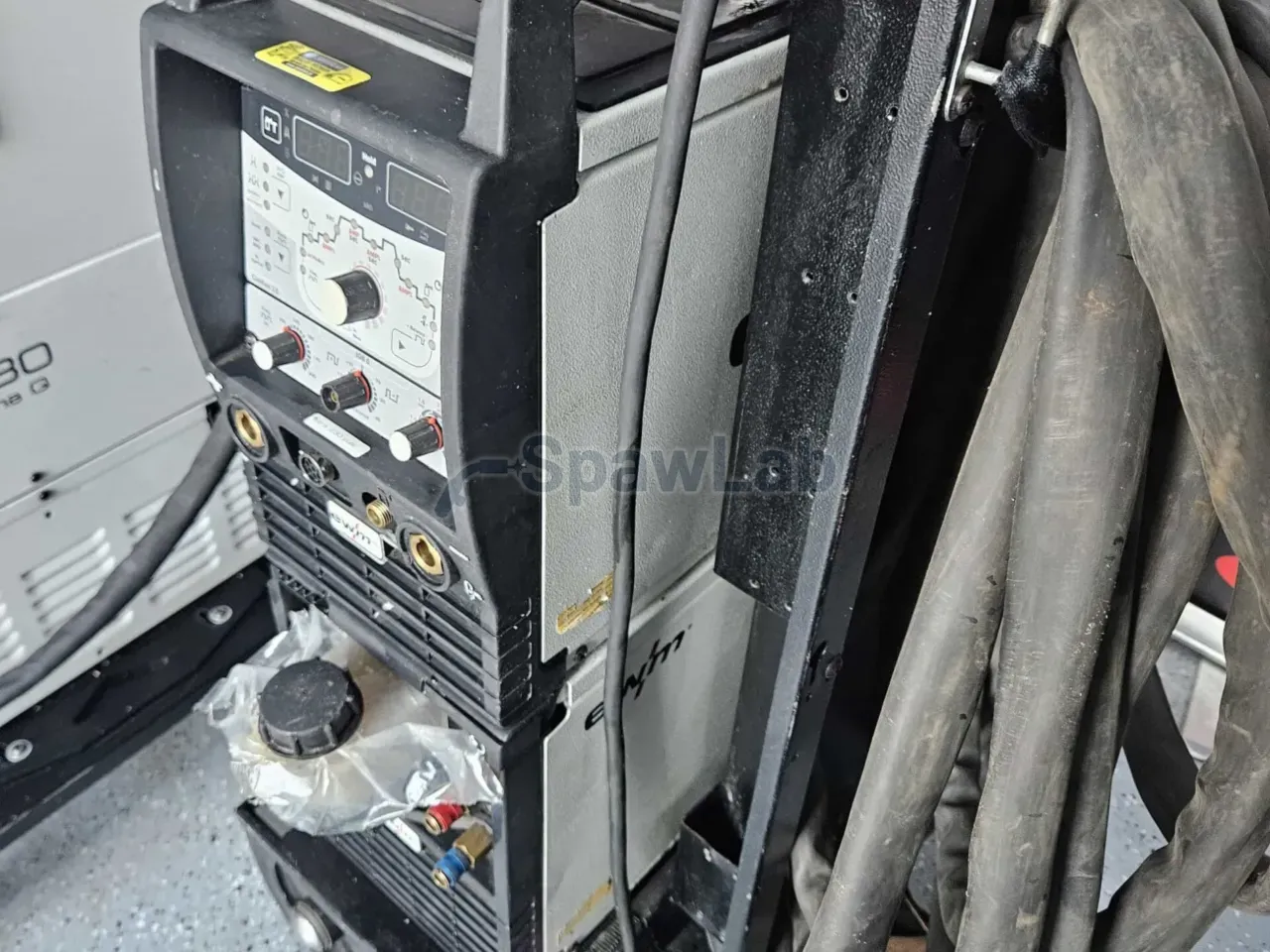

EWM Tetrix 230 AC/DC mit der Steuerung Comfort 2.0 puls ist eine einphasige WIG-Stromquelle AC/DC mit E-Hand-Betrieb und Wasserkühlung. Den WIG-Strom stellen Sie von 3 bis 230 A ein, bei einer Einschaltdauer von 40% gibt das Gerät 230 A ab, im Dauerbetrieb 170 A. Der Satz ist komplett: Brenner EWM 8 m mit Steuerung, Modul für die Kühlung, seitlicher Wagen und Massekabel 4 m.
Wofür diese Maschine gedacht ist
Die Hauptaufgabe ist die Bearbeitung von Legierungen aus Aluminium mit Wechselstrom sowie von dünnwandigen Verbindungen aus hochlegierten Stählen. Im Betrieb AC ändern Sie die Frequenz von 50 bis 200 Hz und auch die Kurvenform. Der sinusförmige Verlauf gibt einen weichen und leisen Lichtbogen für kleine Bauteile, die Rechteckwelle erzwingt einen schnellen Wechsel der Polarität und bricht die Oxide am stärksten auf, und das Trapez ist eine Einstellung zwischen aggressiver Reinigung und Komfort bei der Arbeit. Die Schicht aus Aluminiumoxid schmilzt viel höher als das Metall selbst, von diesen Einstellungen hängt also ab, wie viel Energie in die Reinigung geht und wie viel in den Einbrand.
Der zweite Bereich ist das Schweißen mit der Stabelektrode. Der E-Hand-Betrieb arbeitet von 5 bis 180 A, mit einer Einschaltdauer von 180 A bei 40%, 150 A bei 60% und 120 A bei 100%. Sie haben Hot Start, der den Strom beim Start anhebt, Antistick, der den Kern der Elektrode beim Ankleben schützt, sowie den Puls im E-Hand-Betrieb, der das Führen von Nähten in Zwangslage erleichtert, zum Beispiel steigend senkrecht, ohne die Kanten zu unterschmelzen. Dadurch bedient eine Stromquelle sowohl ein genaues Bauteil aus säurebeständigem Edelstahl als auch eine gewöhnliche Reparatur an einer Konstruktion mit der Elektrode, ohne ein zweites Gerät an den Ort der Arbeit zu fahren.
Die einphasige Versorgung mit einer Toleranz der Spannung von minus 40 bis plus 15 Prozent hebt dieses Gerät im Segment der Werkstatt hervor. Die Stromquelle arbeitet an schwachen Stromkreisen, über lange Verlängerungskabel und an Stromaggregaten mit einer Leistung von 7,4 bis 8,1 kVA, und die Leistungsfaktorkorrektur PFC erlaubt es, 230 A aus einer Steckdose mit 230 V zu ziehen, die mit einer Sicherung von 16 A abgesichert ist. Der Hersteller richtete diesen Satz an Werkstätten, die Legierungen aus Aluminium und hochlegierte Stähle verarbeiten, an Betriebe für die Bearbeitung dünner Bleche und von Apparaten, an Gruppen für die Montage, die am Aggregat arbeiten, sowie an Technologen, die ein wiederholbares Heften in Serie einführen.
Funktionen und Ausstattung
- Strombereich WIG von 3 bis 230 A und E-Hand von 5 bis 180 A: ein Gerät bedient dünne Bauteile und übliche Arbeiten mit der Elektrode.

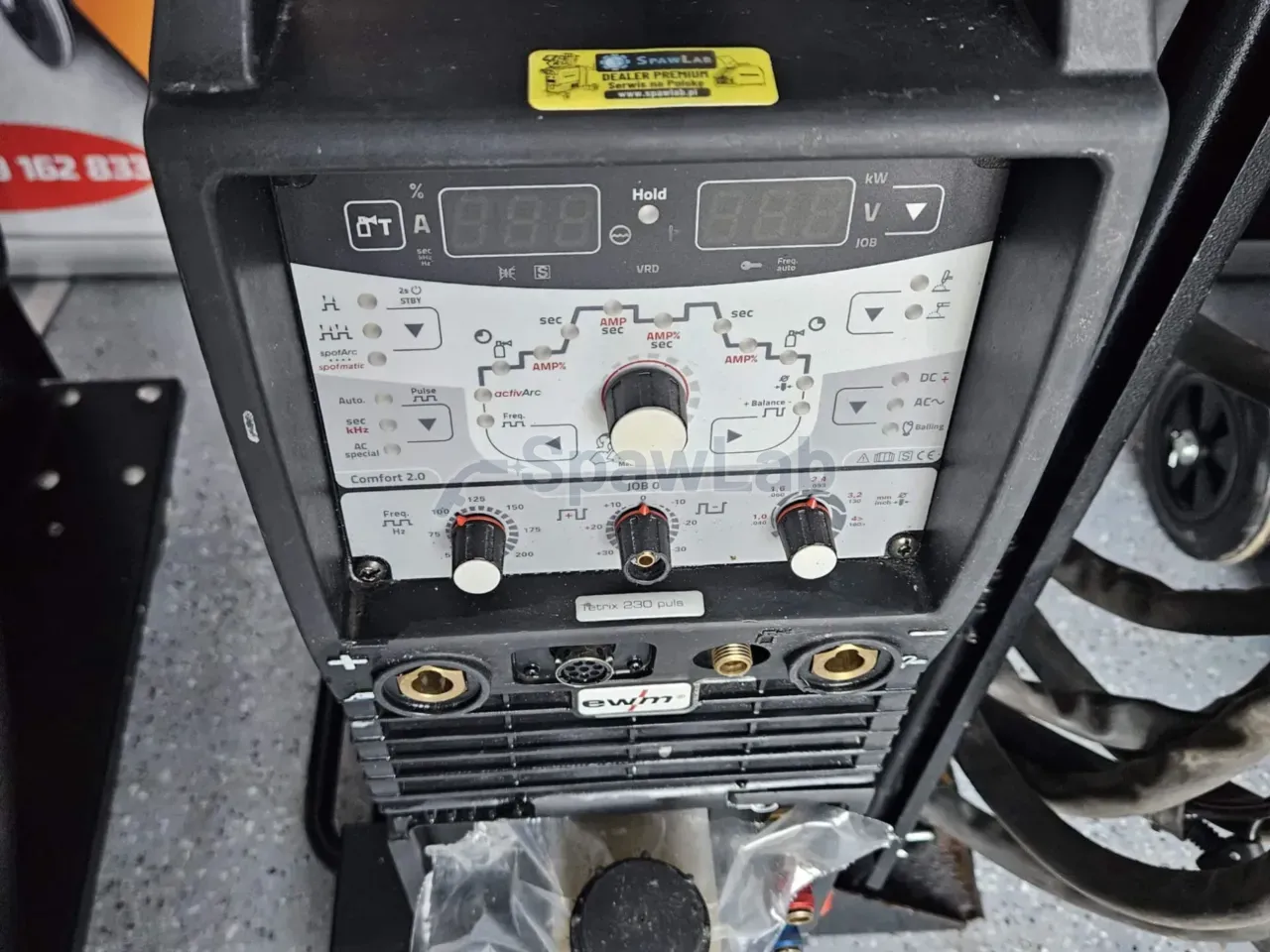

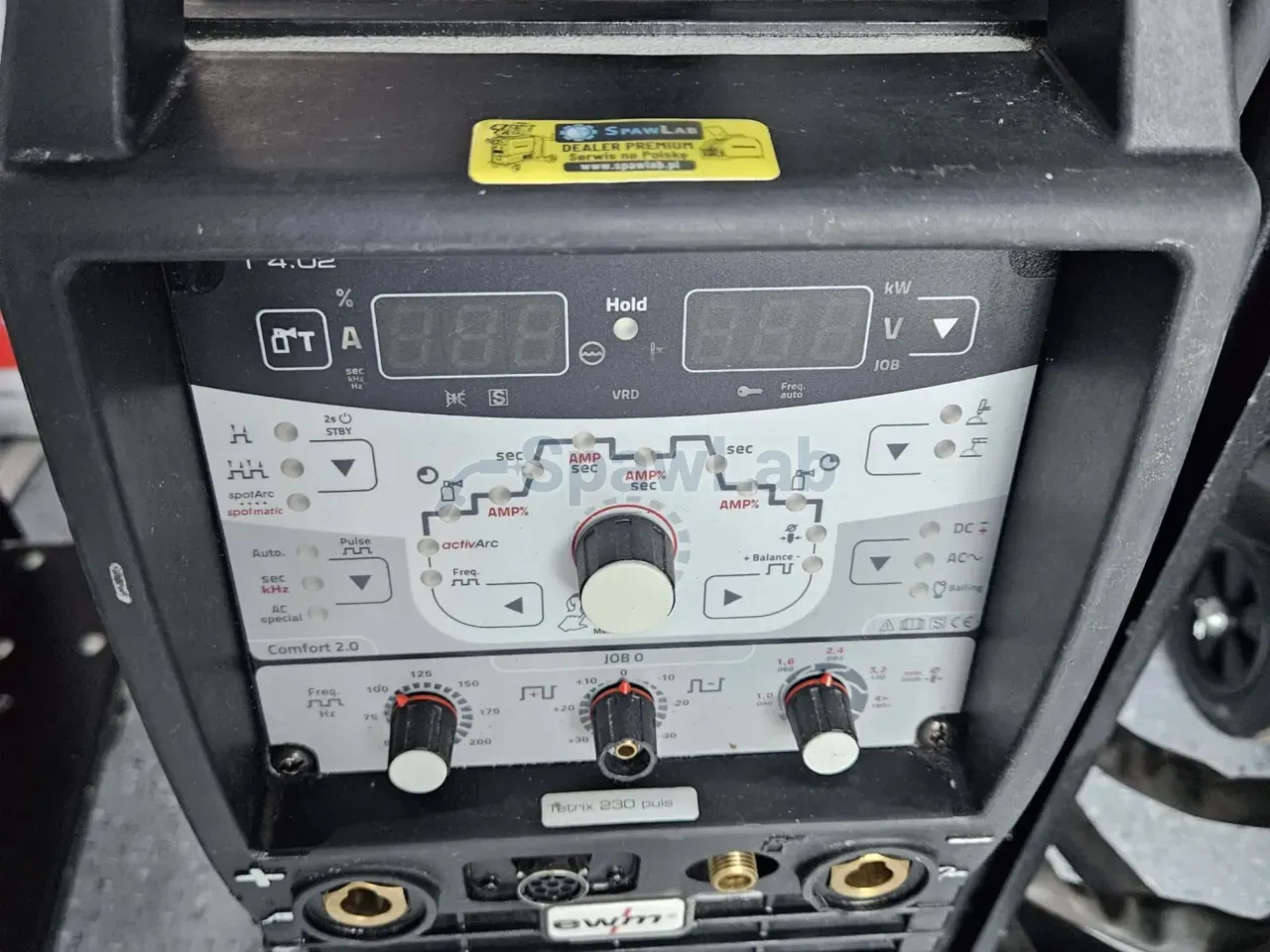

- Bedienfeld Comfort 2.0 mit dem Click-Wheel: die Einstellungen führen Sie mit einem einzigen Element, ohne im Menü zu springen.
- Pulsung bis 15 kHz: Mikroschwingungen brechen die dendritischen Strukturen im Schmelzbad auf, dadurch ist die Naht feinkörnig und der Lichtbogen schmaler und leiser, das erleichtert die Arbeit an Folien und an dünnwandigen Rohren.
- activArc: das System misst den Abfall der Spannung bei einer Verkürzung des Lichtbogens und gibt Strom dazu, dadurch bleibt die Säule des Plasmas gebündelt und die Elektrode bleibt nicht in der Naht stecken.
- spotArc: ein kurzer, dosierter Impuls der Wärme macht einen flachen Punkt zum Heften bei kleiner Wärmeeinflusszone.
- spotmatic: der automatische Betrieb löst die Punkte aus, ohne den Taster am Brenner zu drücken, das verkürzt das Heften wiederholbarer Bauteile um bis zu 50%.
- AC Special: ein asymmetrischer Verlauf der Welle lenkt die Energie in das dickere Teil der Verbindung, Sie verbinden also ein Blech von 1 mm mit einem Teil von 10 mm, ohne die dünne Kante durchzubrennen.

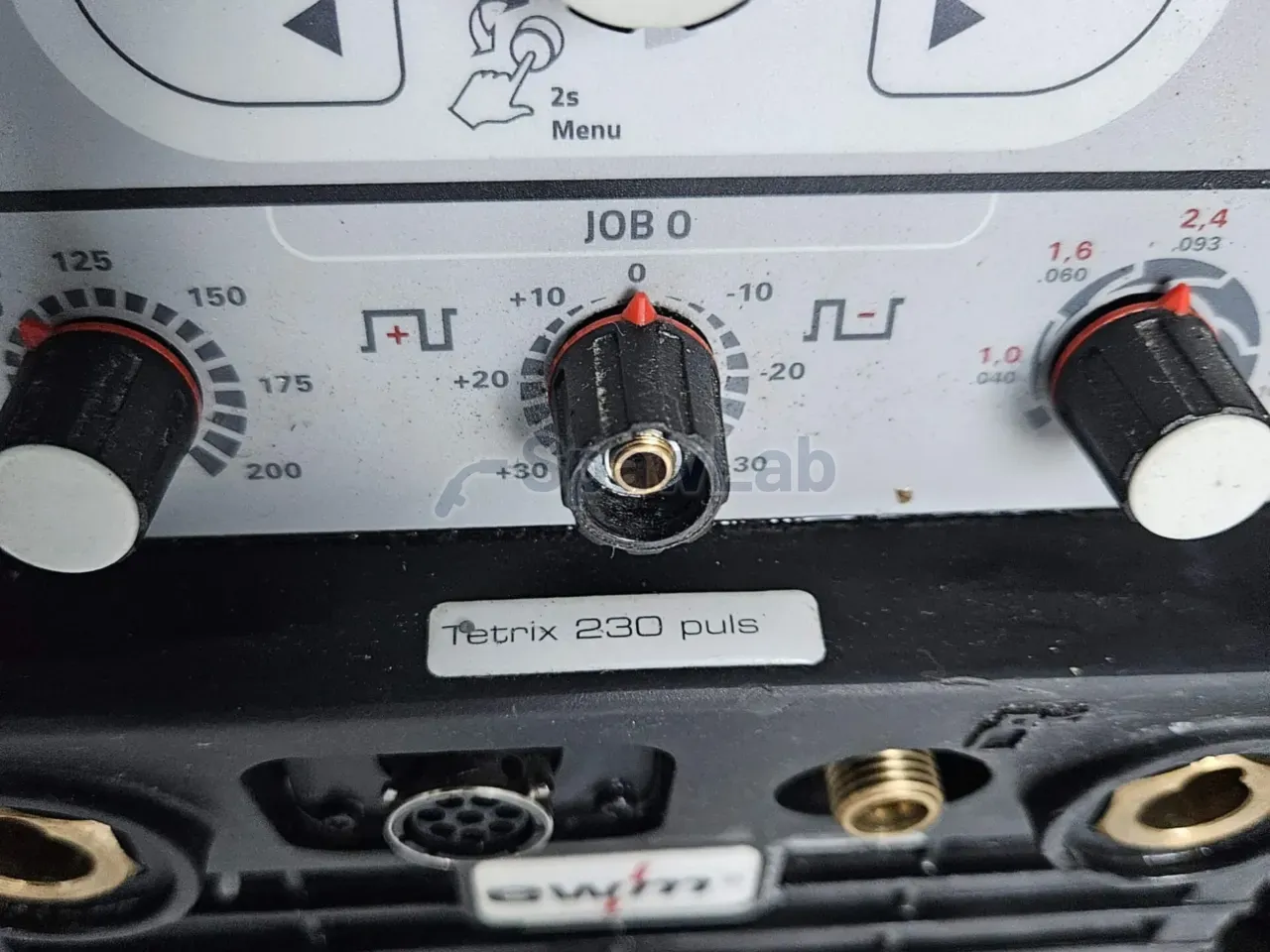

- Einstellung der Kurvenform AC: Sinus, Rechteck oder Trapez, je nachdem, ob es auf Ruhe oder auf die Kraft der Reinigung ankommt.
- Automatische Frequenz AC: die Steuerung hebt und senkt die Hertz selbst, je nach eingestelltem Strom, bei kleinen Strömen hält sie den Lichtbogen steif, bei großen schützt sie die Spitze des Wolframs.
- Speicher JOB für 100 Programme: das Umschalten der Aufgabe stellt die Balance AC, die Zeiten für das Gas, den Anstieg und die Absenkung des Stroms sowie den Durchmesser der Elektrode wieder her.
- Hot Start und Antistick im E-Hand-Betrieb: sicherer Start und Schutz der Elektrode beim Kurzschluss.

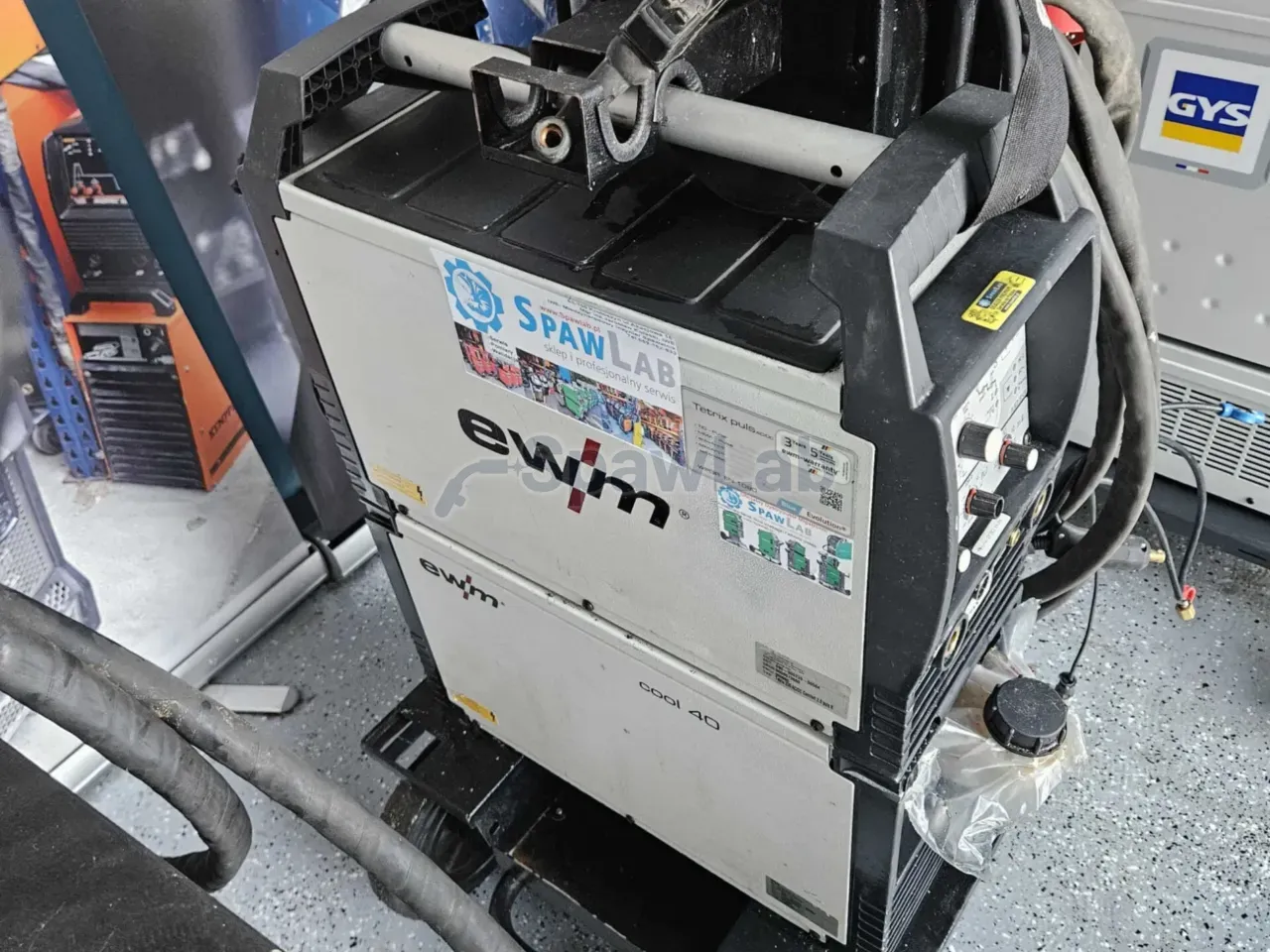

- Modul für die Wasserkühlung U31 auf dem seitlichen Wagen: die Flüssigkeit nimmt die Wärme aus dem Brenner bei langer Arbeit mit Wechselstrom, wo eine Gaskühlung nicht mehr reicht.
- Brenner EWM 8 m mit Steuerung: die Werte korrigieren Sie vom Arbeitsplatz aus, ohne zur Stromquelle zurückzugehen.
- Leistungsfaktorkorrektur PFC: das Gerät zieht den vollen Strom aus einer Phase und belastet die Installation weniger als eine Stromquelle ohne dieses System.
- Flüssigkeit blueCool auf Basis von Propandiol: eine sehr niedrige Leitfähigkeit schützt die Leitungen im Brenner vor elektrochemischer Korrosion und vor Kriechströmen.
Technische Daten
| Marke | EWM |
|---|---|
| Typ | Inverter-Stromquelle WIG AC/DC mit E-Hand-Betrieb |
| Stromart | AC/DC |
| Versorgung und Absicherung | 1 x 230 V (von minus 40 bis plus 15 Prozent), 16 A |
| Schweißstrombereich WIG | von 3 bis 230 A |
| Einschaltdauer WIG bei 40 Grad C | 230 A bei 40%, 200 A bei 60%, 170 A bei 100% |
| Einschaltdauer E-Hand bei 40 Grad C | 180 A bei 40%, 150 A bei 60%, 120 A bei 100% |
| Schweißstrombereich E-Hand | von 5 bis 180 A |
| Frequenz AC | von 50 bis 200 Hz |
| Frequenz der Pulsung | bis 15 kHz |
| Leerlaufspannung | 45 V, Unterstützung von VRD |
| Arbeit am Aggregat | von 7,4 bis 8,1 kVA |
| Schutzart | IP23 |
| Abmessungen der Stromquelle | 539 x 210 x 415 mm |
| Gewicht der Stromquelle | von 18,3 bis 18,8 kg |
| Kühlung des Brenners | Wasserkühlung |
Was Sie bekommen
- Stromquelle EWM Tetrix 230 AC/DC Comfort 2.0 puls
- WIG-Brenner EWM mit einer Länge von 8 m mit Steuerung
- Modul für die Wasserkühlung U31
- seitlicher Wagen
- Massekabel mit einer Länge von 4 m
Worauf Sie achten sollten
Die Produktseite nennt in den Attributen eine Versorgung mit 400 V, die Beschreibung des Herstellers spricht dagegen eindeutig von einem einphasigen Gerät mit 1 x 230 V und einer Sicherung von 16 A, gesichert gegen das versehentliche Einstecken eines Steckers für 400 V. Lassen Sie die Konfiguration vor dem Kauf bestätigen, denn davon hängt die Vorbereitung des Arbeitsplatzes ab. Die Toleranz der Spannung von minus 40 bis plus 15 Prozent und die Arbeit am Aggregat von 7,4 bis 8,1 kVA sind vor Ort ein Vorteil, bei schwacher Versorgung gibt das Gerät aber nicht den vollen Strom ab. Die Einschaltdauer im WIG beträgt 230 A bei 40%, 200 A bei 60% und 170 A bei 100%, im E-Hand entsprechend 180 A, 150 A und 120 A.
Das System der Kühlung füllen Sie mit der Flüssigkeit EWM blueCool auf Basis von Propandiol mit sehr niedriger Leitfähigkeit. Gewöhnliches Wasser führt zu elektrochemischer Korrosion und zu Elektrolyse im Inneren des Brenners, und billige brennbare Flüssigkeiten sind ein Risiko der Entzündung, prüfen Sie also, womit das System gefüllt ist und welchen Stand es hat. Die Leerlaufspannung beträgt 45 V mit Unterstützung von VRD, die Schutzart ist IP23. Die Stromquelle wiegt von 18,3 bis 18,8 kg bei Abmessungen von 539 x 210 x 415 mm, Sie tragen sie allein, zusammen mit dem seitlichen Wagen und dem Kühlgerät ist das aber schon ein Arbeitsplatz zum Rollen.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
