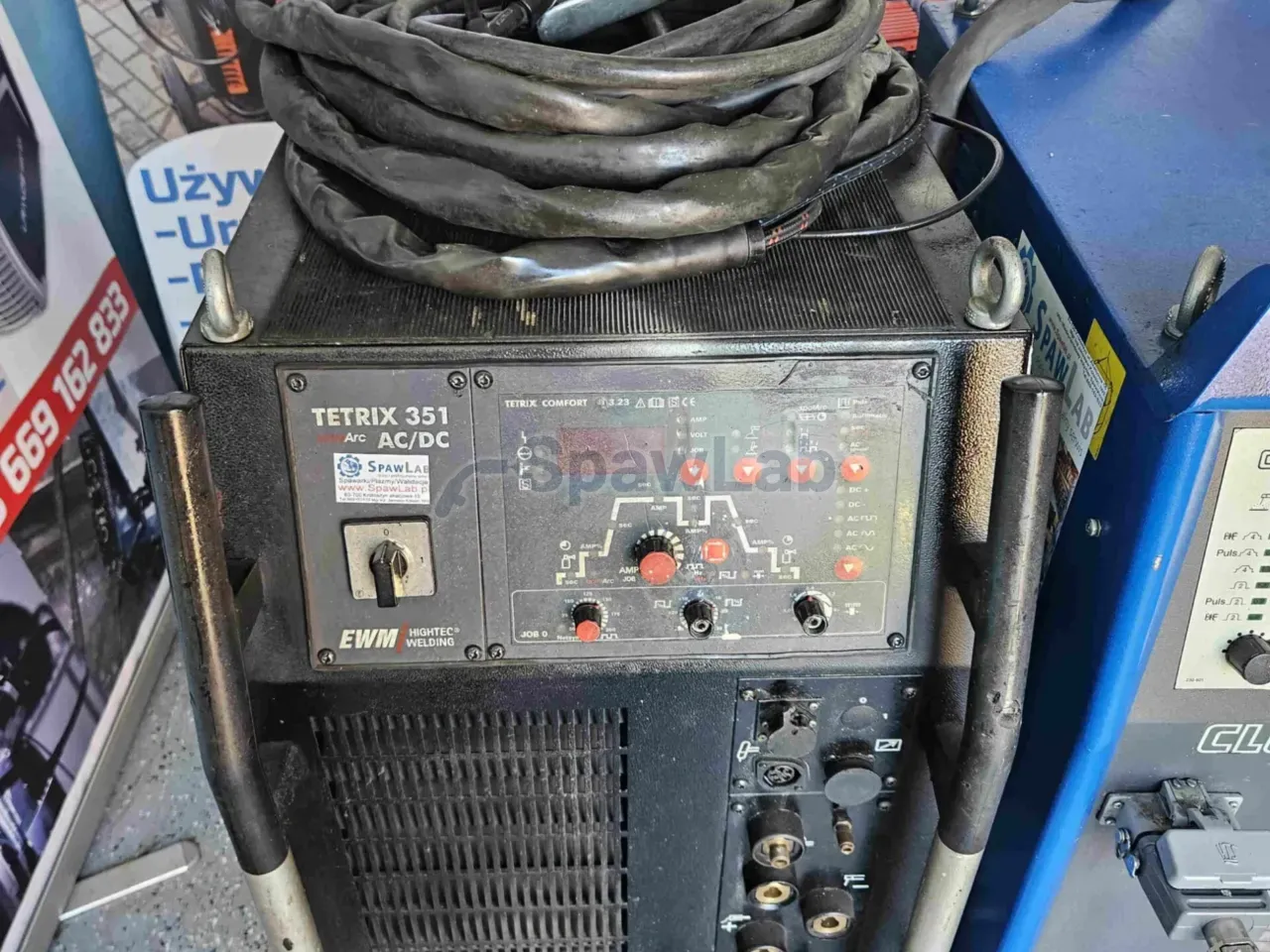

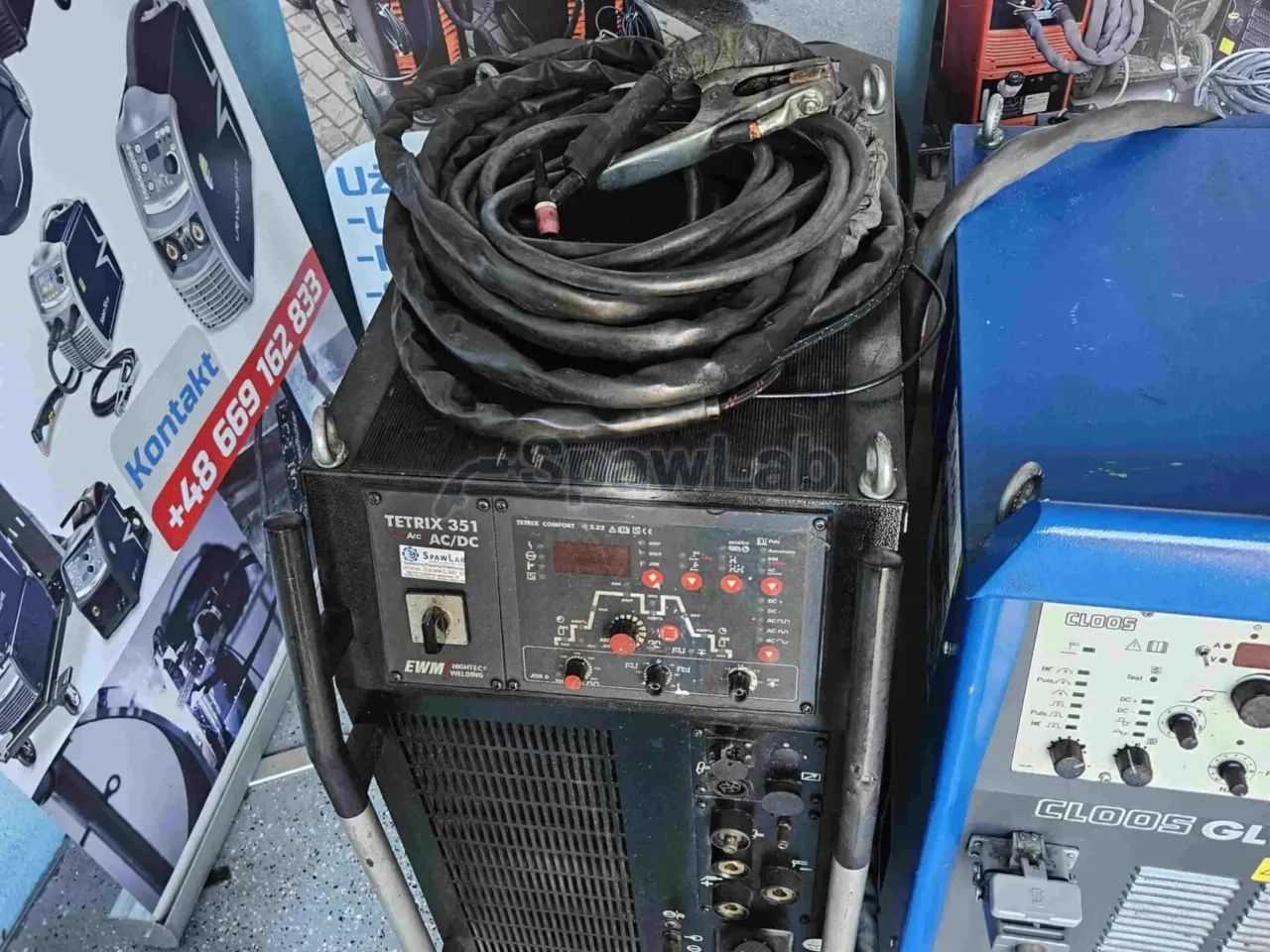

EWM Tetrix 351 AC/DC Comfort ist eine industrielle Inverter-Stromquelle WIG AC/DC mit E-Hand-Betrieb und dem synergischen Bedienfeld Comfort. Den Strom stellen Sie von 5 bis 350 A ein, die Einschaltdauer im WIG beträgt 350 A bei 60% und 300 A bei 100%. Die Versorgung ist 3 x 400 V oder 415 V, die Leerlaufspannung 95 V.
Wofür diese Maschine gedacht ist
Das ist eine Stromquelle für Stahl, Aluminium und besondere Legierungen in einer Fertigung, die in langen Serien läuft. Eine Einschaltdauer von 100% bei 300 A bedeutet Arbeit ohne Pausen zum Abkühlen, das Gerät eignet sich also für dickwandige Konstruktionen und für Betriebe, die Rohrleitungen schweißen. Mit Wechselstrom schweißen Sie Aluminium, mit Gleichstrom nichtrostende, säurebeständige und unlegierte Stähle.
Im Betrieb AC wählen Sie die Kurve des Stroms passend zum Werkstoff. Die rechteckige Kurve gibt die größte Dynamik des Lichtbogens und einen tiefen Einbrand, Sie nehmen sie also für dicke Profile. Die sinusförmige Kurve erzeugt einen weichen, leisen Lichtbogen mit breitem Schmelzbad und belastet das Gehör in der Halle weniger, sie passt zu reinem Aluminium. Die trapezförmige Kurve verbindet die Stabilität und den Einbrand der rechteckigen Kurve mit einem niedrigeren Geräusch. Dazu kommt die Balance des Stroms, also das Verhältnis zwischen dem Aufbrechen der Oxide und dem Einbrand in den Grundwerkstoff.
WIG ist das Schweißen mit einem Lichtbogen, der zwischen einer nicht abschmelzenden Wolframelektrode und dem Werkstoff brennt, unter dem Schutz eines inerten Gases, mit von Hand zugeführtem Zusatzwerkstoff oder ohne Zusatzwerkstoff. Der Prozess läuft langsamer als MIG/MAG, gibt aber eine Naht ohne Spritzer und volle Kontrolle über die Menge der eingebrachten Wärme, deshalb kommt er dort zum Einsatz, wo die Verbindung dicht und sauber sein muss. Bei dünnem Blech aus Edelstahl und bei Rohren zählen jede zehn Ampere nach unten, bei dicken Profilen die Reserve an Strom und die Einschaltdauer.
Das Bedienfeld Comfort bedient synergische Linien. Sie geben Werkstoff, Dicke des Blechs und Art der Naht an, und die Stromquelle wählt einen Satz Werte, darunter den Strom des Impulses und die Zeiten für den Anstieg. Das verkürzt das Rüsten zwischen den Aufträgen und verringert die Streuung der Werte, wenn am Gerät die Bediener wechseln. Der Hersteller richtete dieses Modell an Betriebe mit durchgehendem Betrieb, an Schweißbetriebe für Aluminium, an die genaue Industrie und an Betriebe für Karosserien sowie an die Fertigung in Serien.
Funktionen und Ausstattung
- Bedienfeld Synergic Comfort: synergische Linien wählen die Werte nach der Angabe von Werkstoff, Dicke und Art der Naht, das verkürzt die Konfiguration und ordnet die Wiederholbarkeit.
- Kurvenformen des Stroms AC, rechteckig, sinusförmig und trapezförmig: Sie wählen Dynamik des Lichtbogens, Tiefe des Einbrands und Höhe des Geräusches passend zur konkreten Legierung aus Aluminium.
- Einstellung der Balance des Stroms AC: Sie stellen das Verhältnis zwischen dem Aufbrechen der Schicht aus Oxiden und dem Einbrand in den Werkstoff ein.
- activArc: das System achtet auf die Länge des Lichtbogens und gleicht die Energie aus, wenn sich der Abstand der Elektrode vom Schmelzbad ändert, dadurch bleibt die Leistung gleich, die Elektrode klebt bei kurzem Lichtbogen nicht an, und die Wärmeeinflusszone ist schmaler.
- spotArc: Heften mit Punkten, das flache, wiederholbare Punkte bei kleinem Verzug des Bauteils durch Wärme gibt.
- Spotmatic: der Lichtbogen zündet schon durch die Berührung der Elektrode mit dem Werkstoff, ohne den Taster am Brenner zu drücken, das verkürzt die Montage von Konstruktionen aus vielen kleinen Teilen um bis zu 50%.
- Strombereich von 5 bis 350 A: eine Stromquelle bedient die dünne Wand an der unteren Grenze und dicke Profile an der oberen.
- Zündung HF und Liftarc: berührungsloser Start mit hoher Frequenz oder Start durch Streichen dort, wo elektromagnetische Störungen stören.
- E-Hand-Betrieb bis 350 A, mit einem Dauerbetrieb von 290 A bei 100%: Sie schmelzen dicke Elektroden über die ganze Schicht ab, das macht aus dem Gerät Technik für Instandsetzung und Installation.
Technische Daten
| Hersteller | EWM Hightec Welding GmbH |
|---|---|
| Typ | Inverter-Stromquelle WIG AC/DC mit E-Hand-Betrieb |
| Versorgung | 3 x 400 V oder 415 V, 50 oder 60 Hz |
| Strombereich WIG und E-Hand | von 5 bis 350 A |
| Einschaltdauer 60% im WIG | 350 A bei 24,0 V |
| Einschaltdauer 100% im WIG | 300 A bei 22,0 V |
| Einschaltdauer 100% im E-Hand | 290 A |
| Leerlaufspannung | 95 V DC |
| Normen und Schutzart | IEC/EN 60974-1, EN 50199, IP23 |
| Bedienfeld | Synergic Comfort |
| Stromart | AC/DC |
| Kühlung | Wasserkühlung |
| WIG-Brenner | 8 m |
| Massekabel | 5 m |
Was Sie bekommen
- Stromquelle EWM Tetrix 351 AC/DC Comfort

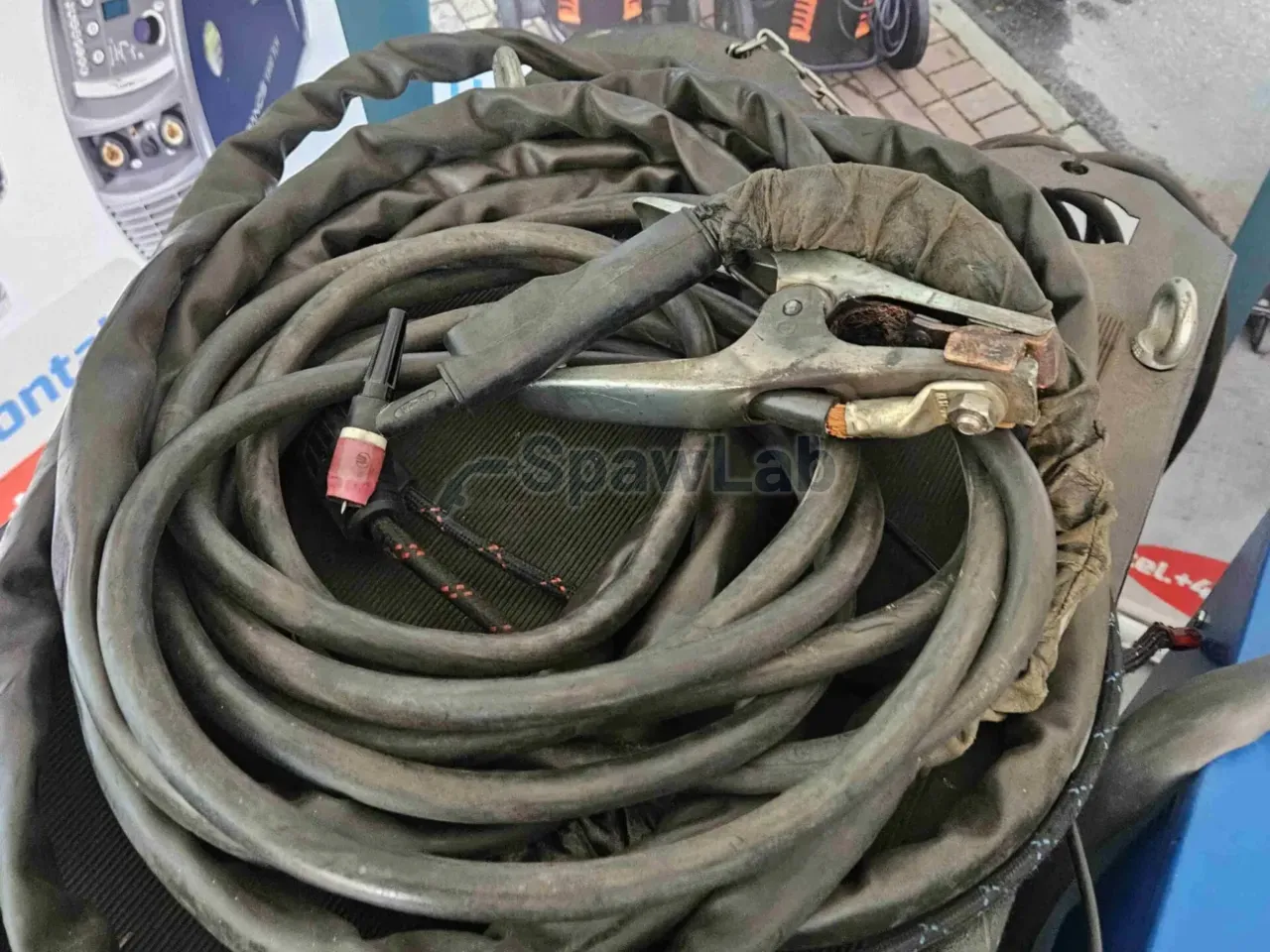

- WIG-Brenner mit einer Länge von 8 m
- Massekabel 5 m
Worauf Sie achten sollten
Das Gerät verlangt ein Drehstromnetz mit 3 x 400 V oder 415 V bei 50 oder 60 Hz. Eine Einschaltdauer von 60% bei 350 A und 24,0 V gibt sechs Minuten Schweißen in einem Fenster von zehn Minuten, die Arbeit ohne Zeitgrenze beginnt bei 300 A und 22,0 V, im E-Hand-Betrieb bei 290 A. Die Leerlaufspannung beträgt 95 V, das Gehäuse hat die Schutzart IP23, die Ausführung folgt IEC/EN 60974-1 sowie EN 50199.
Die Daten aus dem Katalog des Shops nennen Wasserkühlung, für die Arbeit mit hohem Strom brauchen Sie also ein Kühlgerät und einen funktionierenden Kreis, und Stand sowie Sauberkeit der Flüssigkeit prüfen Sie vor dem Start. Der Brenner hat 8 m, das Massekabel 5 m, bei einer solchen Länge achten Sie auf den Biegeradius des Pakets und auf den Zustand der Isolation.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
