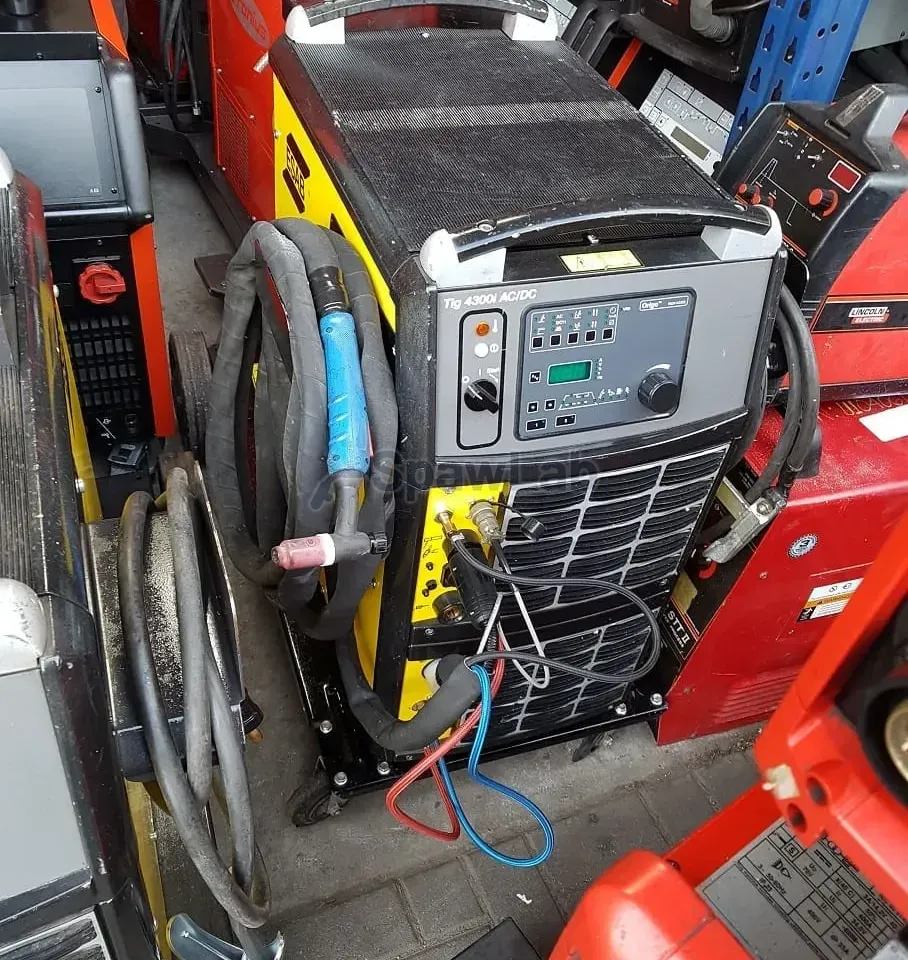

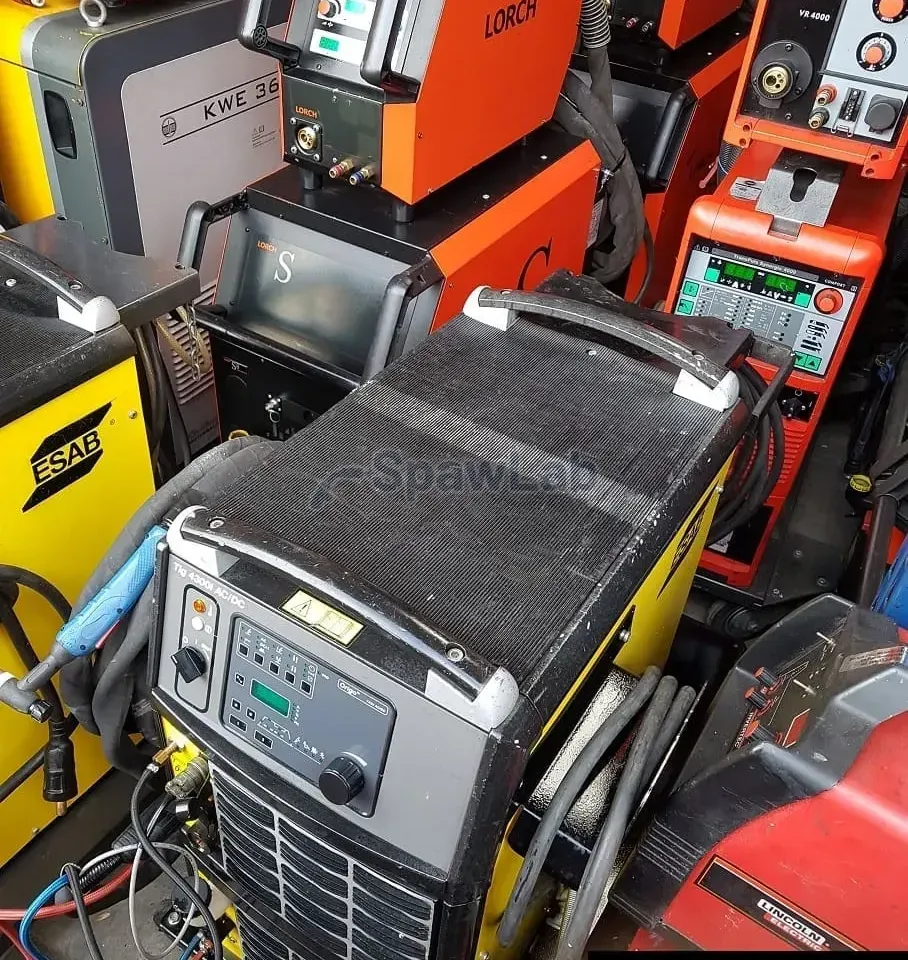

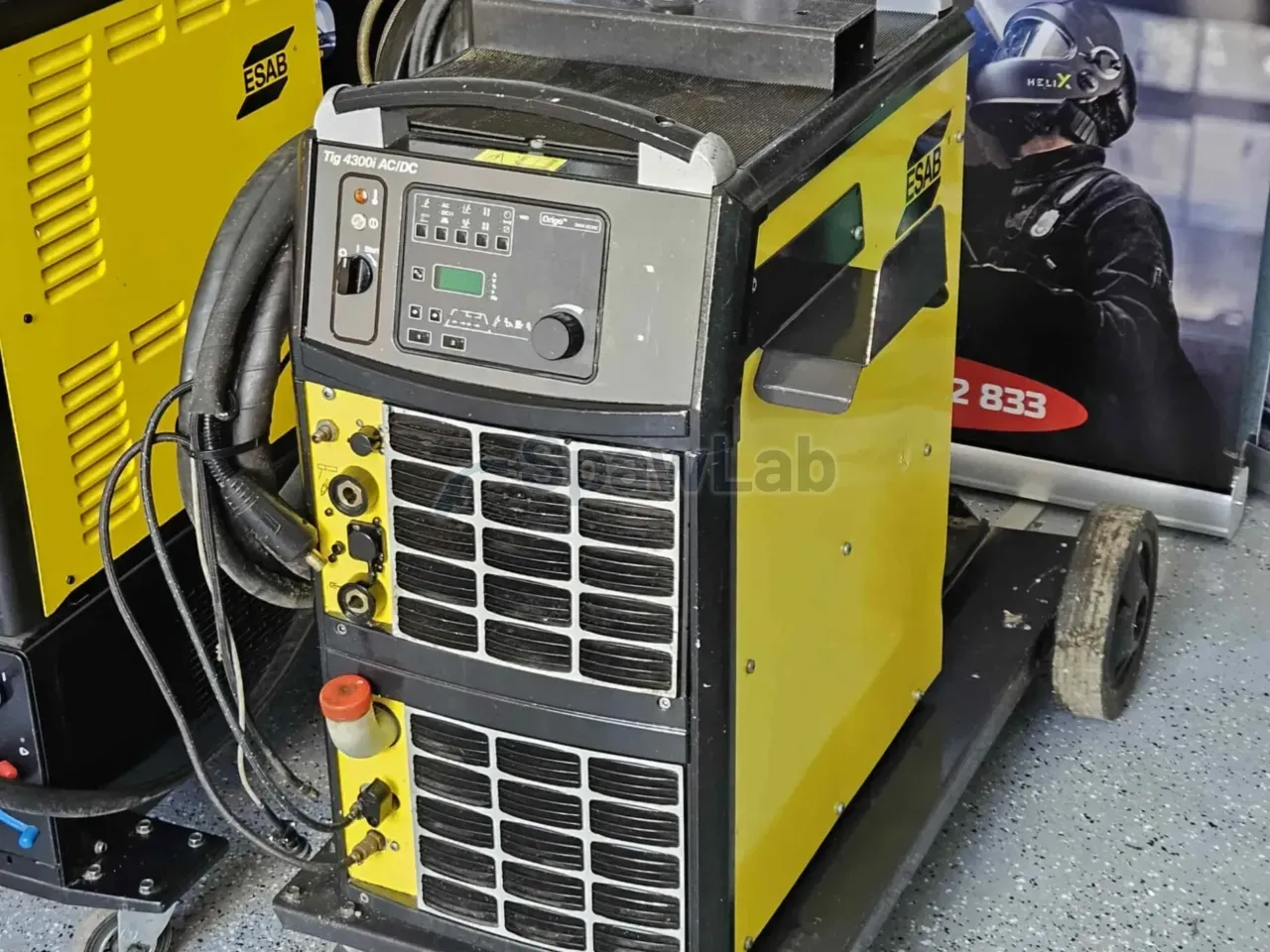

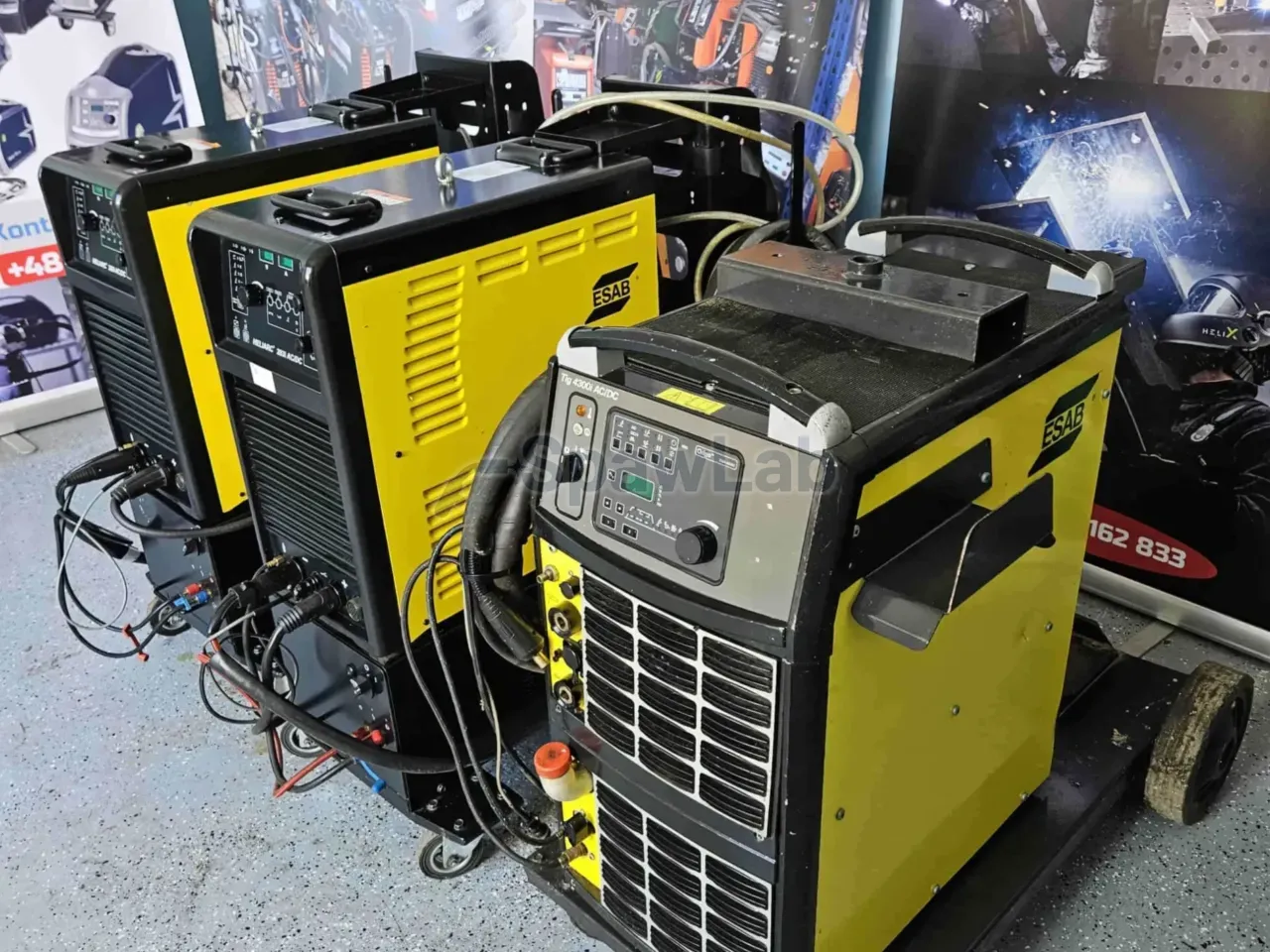

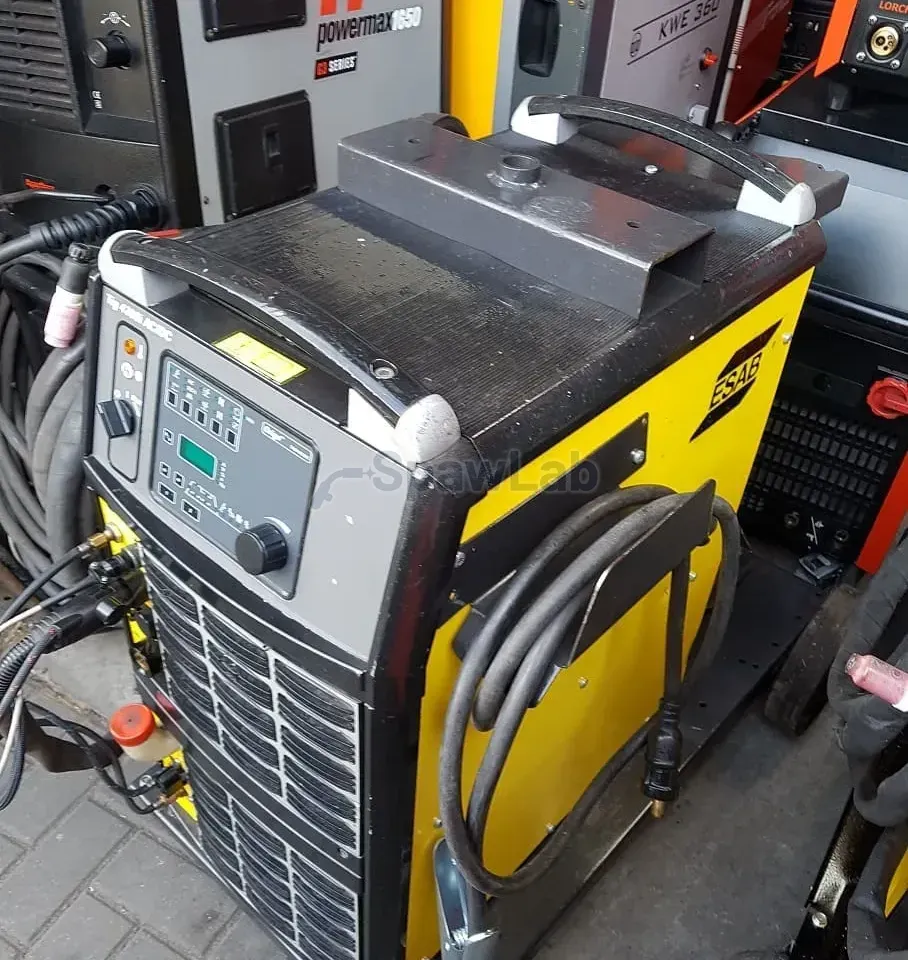

ESAB Origo Tig 4300iw AC/DC ist eine industrielle WIG-Stromquelle AC/DC mit E-Hand-Betrieb und Wasserkühlung. Den WIG-Strom stellen Sie von 4 bis 430 A ein, den E-Hand-Strom von 16 bis 430 A, und bei 315 A arbeitet das Gerät mit einer Einschaltdauer von 100%. Der Satz mit Kühlgerät wiegt 95 kg.
Wofür diese Maschine gedacht ist
Das ist eine Stromquelle für die Fertigung, in der die Nähte in langen Raupen laufen: Behälter, Rohrleitungen, Konstruktionen für den Schiffbau und Bauteile aus Aluminium. Mit Wechselstrom schweißen Sie Aluminium und seine Legierungen, mit Gleichstrom Edelstahl und unlegierte Stähle, und der E-Hand-Betrieb ergänzt die Stabelektrode im Bereich von 16 bis 430 A.
Die Einschaltdauer beträgt 400 A bei 60% und 315 A bei 100%. Bei 315 A führen Sie die Naht ohne Zeitgrenze, die Stromquelle setzt also auch bei dicken Querschnitten keine Pausen. Die Wasserkühlung nimmt die Wärme aus dem Brenner, dadurch begrenzt bei solchen Strömen nicht der Griff das Tempo der Arbeit.
Die Technologie QWave formt die Kurve des Wechselstroms so, dass der Lichtbogen glatter und leiser läuft als bei klassischem Wechselstrom. Neben dem Komfort bei der Arbeit führt das zu einem ruhigeren Schmelzbad und zu Nähten ohne Poren. Die Balance des Wechselstroms stellen Sie von 50 bis 98% ein, die Frequenz von 10 bis 152 Hz, den Anteil der reinigenden Phase und die Breite des Lichtbogens passen Sie also an den Zustand der Oberfläche des Aluminiums an.
Funktionen und Ausstattung
- QWave, Formung der Kurve des Wechselstroms, glatter und leiserer Lichtbogen beim Schweißen von Aluminium.
- Einstellung der Balance des Wechselstroms von 50 bis 98% sowie der Frequenz von 10 bis 152 Hz.
- Puls DC zum Schweißen dünner Bleche ohne Durchbrand und mit geringerem Verzug.
- DC Micro Pulse, die Energie wird in sehr schnellen Portionen zugeführt, kleine Wärmeeinflusszone bei den dünnsten Verbindungen.
- ESAB LogicPump, das Kühlgerät startet nur dann, wenn ein flüssigkeitsgekühlter Brenner angeschlossen ist.
- Betriebsart zum Energiesparen, Lüfter und Pumpe laufen nach Bedarf, leiser und mit weniger Schmutz im Inneren.
- Funktion 2-program, zwei Sätze von Einstellungen, umschaltbar auch vom Brenner aus, zum Beispiel für das Heften und das Füllen.

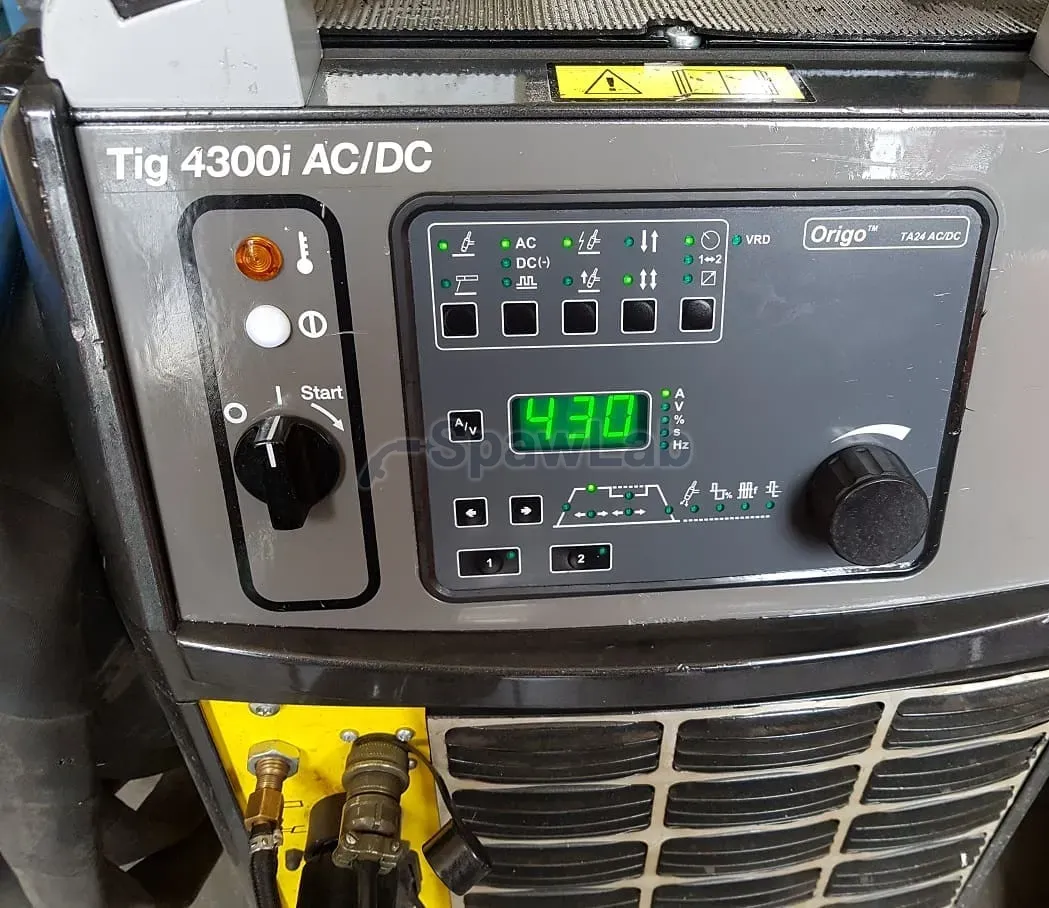

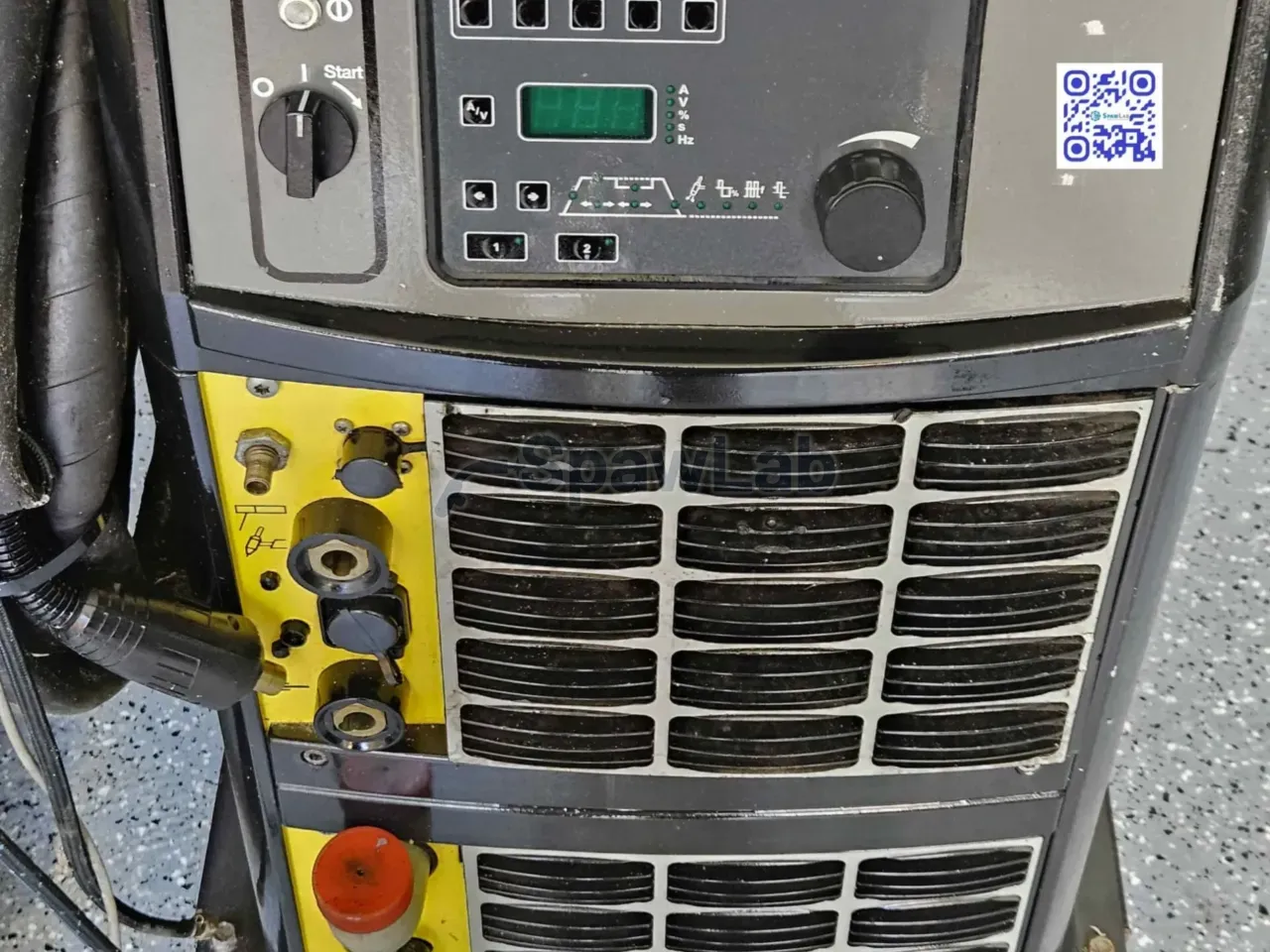

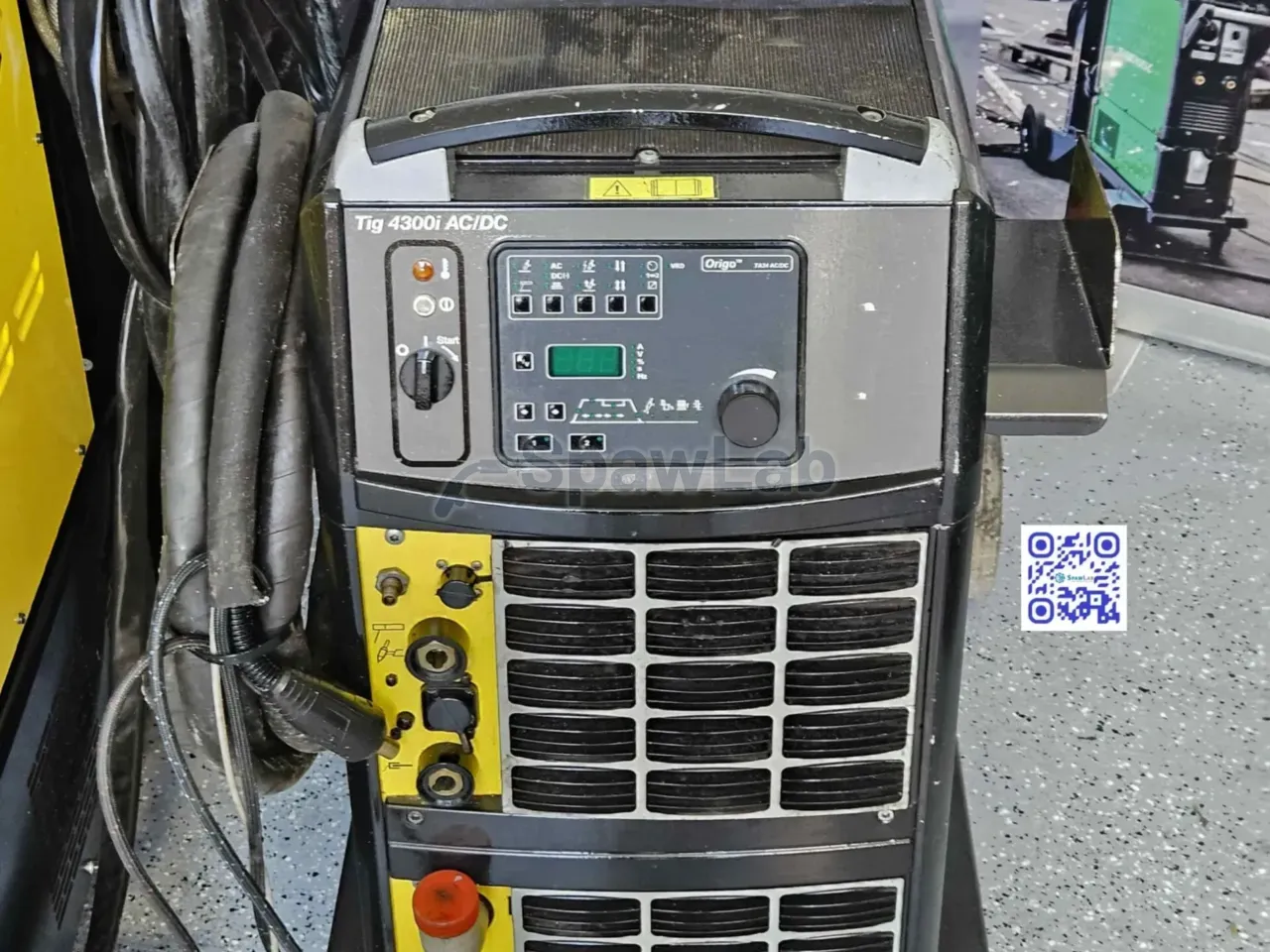

- Bedienfeld TA24 AC/DC, Bedienung auch mit Handschuhen möglich.
Technische Daten
| Marke | ESAB |
|---|---|
| Modell | Origo Tig 4300iw AC/DC |
| Netzspannung | 400 V, 3 Phasen, 50 Hz |
| Netzabsicherung | 25 A, Typ C |
| Strombereich WIG AC/DC | von 4 bis 430 A |
| Strombereich E-Hand AC/DC | von 16 bis 430 A |
| Einschaltdauer 100% | 315 A |
| Einschaltdauer 60% | 400 A |
| Balance des Wechselstroms | von 50 bis 98% |
| Frequenz des Wechselstroms | von 10 bis 152 Hz |
| Bedienfeld | TA24 AC/DC |
| Schutzart und Isolationsklasse | IP23 und Klasse H |
| Kühlung | Wasserkühlung |
| Gewicht mit Kühlgerät | 95 kg |
Was Sie bekommen
- Stromquelle ESAB Origo Tig 4300iw AC/DC
- Brenner Abicor Binzel 4 m
- Massekabel 4 m
Worauf Sie achten sollten
Die Versorgung ist 400 V im Drehstromnetz bei 50 Hz, mit einer Absicherung von 25 A vom Typ C, also ein eigener Kraftstromkreis. Das Gehäuse hat die Schutzart IP23 und die Isolationsklasse H. Die Wasserkühlung verlangt vor dem Start eine Kontrolle von Stand und Umlauf des Kühlmittels und bei Stillstand in einer nicht beheizten Halle die Prüfung, ob die Flüssigkeit nicht einfriert.
Der Satz mit Kühlgerät wiegt 95 kg, Sie transportieren ihn also auf einer Palette und stellen ihn fest auf. Der Brenner im Set hat 4 m, das setzt den Radius der Arbeit rund um das Gerät. Für die Arbeit kommen die Argonflasche, ein Druckminderer mit Durchflussmesser, Wolframelektroden und ein Satz Düsen dazu, bei Aluminium eine eigene Bürste für Edelstahl.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
